Как на плате обозначается предохранитель

Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения. Форум Вопросы по ремонту Другая аппаратура JavaScript отключен.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Маркировка smd предохранителей

Графические и буквенные условные обозначения в электрических схемах

Графическое обозначение радиодеталей на схемах

Условное обозначение источников питания, предохранителей на схемах

Обозначения в эл. схемах

Условные графические и буквенные обозначения электрорадиоэлементов

Условные обозначения предохранителей

Маркировка SMD предохранителей — Интегральный SMD предохранитель

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Не включается телевизор Samsung UE46F6510 / Перегорает сетевой предохранитель

Маркировка smd предохранителей

Под термином электрический предохранитель или, обычно, предохранитель, подразумевается наиболее часто используемый и дешёвый плавкий предохранитель. Предохранители повсеместно используются для защиты любого электрооборудования, например, для исключения перегрева проводов бытовой электрической сети в случае коротких замыканий. Отсутствие предохранителей или неграмотное их применение может привести к пожару [1].

В плавких предохранителях в качестве разрушаемого экстратоками токопроводящего элемента применяются чистые металлы медь , цинк , свинец , железо и др. Все чистые металлы и практически все металлические сплавы имеют положительный коэффициент термического сопротивления , то есть при повышении температуры сопротивление плавкого элемента увеличивается.

Именно положительный температурный коэффициент сопротивления обуславливает защитные свойства плавкого предохранителя. При токах, ниже защитного номинального тока, тепло, выделяемое в плавком элементе, стационарно рассеивается в окружающую среду.

При этом температура плавкого элемента устанавливается немного выше температуры среды. Также важным электрическим параметром плавкого предохранителя, помимо номинального тока, является так называемый параметр защиты , определяемый по время-токовой характеристике.

Приведённое уравнение не выполняется при очень больших токах, так как разлёт и деионизация плазмы в электрической дуге испарившегося защитного плавкого элемента занимает конечное время.

Основными элементами предохранителя являются: плавкая вставка плавкий элемент , корпус, в который устанавливается плавкая вставка и которая может заменяться при перегорании у предохранителей на малые токи плавкая вставка не сменная, конструкция является одноразовой и при срабатывании производится замена целиком предохранителя в держателе , контактная часть, дугогасительное устройство и дугогасительная среда.

Плавкая вставка внутри патрона помещается в специальную дугогасящую среду например, кварцевый песок , которая при сгорании плавкой вставки интенсивно охлаждает и деионизирует электрическую дугу , не давая выйти плазме наружу через корпус. У некоторых типов предохранителей корпус изготавлиавается из газогенерирующего материала например, фибры , под тепловым действии дуги происходит интенсивное газовыделение, образующиеся газы способствуют гашению дуги внутри корпуса.

В предохранителях на малые токи плавкие вставки могут иногда помещаются в среду инертных газов в герметичном корпусе для исключения окисления плавкой вставки со временем: находящаяся под током плавкая вставка нагревается и интенсивнее происходит процесс окисления. Предохранители для защиты полупроводниковых приборов быстродействующие имеют дополнительные элементы конструкции для ускорения срабатывания: при этом разрыв электрической цепи внутри предохранителя производится электродинамическими силами и натянутыми пружинами.

Ускорение срабатывания предохранителя производится также с использованием металлургического эффекта. Различается номинальный ток плавкой вставки и номинальный ток патрона для одного патрона выпускаются несколько номиналов вставок одинакового габарита и на разный ток.

Разрушающийся защитный элемент плавкого предохранителя или некоторую сменную конструкцию с этим элементом обычно называют вставкой. Сменная вставка заменяется на новую после её сгорания. В слаботочных низковольтных цепях применяются самовосстанавливающиеся предохранители. В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающим при превышении силой тока относительно номинального, тем самым разрывая цепь, и, предотвращая последующее развитие аварии [3].

По типам плавкие предохранители классифицируются на следующие типы:. Также плавкие предохранители различаются по время-токовым характеристикам срабатывания при превышении номинального тока [4]. Из-за инертности срабатывания плавких предохранителей в профессионально спроектированных сетях они довольно часто используются в качестве селективной защиты и продублированы автоматическими выключателями [5].

Селективности между самими плавкими вставками добиваются соотношением ,6. Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока.

С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения.

Эта пружина также быстро разводит концы разрушенной плавкой вставки, сокращая время горения дуги. Плавкая вставка предохранителя обычно представляет собой стеклянную или фарфоровую оболочку, на торцах которой расположены контакты. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника.

Если сила тока в цепи превысит максимально допустимое значение, то легкоплавкий проводник перегревается и расплавляется, защищая цепь со всеми её элементами от перегрева и возможного возгорания. Плавкие вставки используемых в домашнем хозяйстве пробковых предохранителей имеют следующую маркировку DIN :. В кварцевых предохранителях типа ПК корпус заполнен кварцевым песком, и дуга гасится путём удлинения, дробления и соприкосновения с твердым диэлектриком. В газогенерирующих предохранителях для гашения дуги используются твердые газогенерирующие материалы фибра, винипласт и др.

Газогенерирующие предохранители выполняются с выхлопом и без выхлопа газа из корпуса при срабатывании. Предохранители с выхлопом газа из патрона называют также стреляющими например, ПСН—10 и ПС—35 , поскольку срабатывание их сопровождается громким звуком, похожим на оружейный выстрел. Предохранители напряжением свыше 1 кВ выполняются как для внутренней, так и для наружной установки.

Лампы накаливания снабжают плавкими предохранителями для предотвращения перегрузки питающей цепи в случае возникновения электрической дуги в момент перегорания тела накаливания лампы. Предохранителем в лампе служит участок одного из вводных проводников, расположенных в ножке лампы вне герметизированной колбы. Этот участок имеет меньшее сечение по сравнению с другим выводом; в лампах с прозрачной колбой его можно заметить, рассматривая ножку лампы.

Для вольтовых бытовых ламп предохранитель обычно рассчитан на ток 7 А. Подвижный контакт снабжён пружиной, пружина обеспечивает усилие для быстрого расцепления контактов. Тем не менее, параметры автоматического предохранителя могут изменяться при каждом срабатывании из-за обгорания контактов [5]. Эту особенность следует учитывать в промышленных установках. Во время расцепления контактов между ними может возникнуть электрическая дуга , поэтому контакты выполняют в виде особой формы и часто помещаются в дугогасительную камеру.

Номинальный ток предохранителя выбирается из стандартного ряда, с ближайшим номинальным током срабатывания, превышающим полученное значение. Так же должны учитываться пусковые токи нагрузки при выборе параметра время-токовой характеристики. В странах Европы для устранения этого недостатка используется более безопасный разъединитель предохранителей с номиналами пробковых предохранителей.

Почти всегда при работах в электроустановке существует необходимость снять напряжение для безопасного проведения тех или иных работ в электроустановке. Часто в щитах производственных электроустановок коммутационные аппараты имеют комплектные заземляющие ножи со штатным приводом, но аппараты в щитах бытовых потребителей ограничиваются более простыми конструкциями, всего лишь разрывающими цепь в случае аварийной ситуации.

При нарушении этих условий чрезмерный ток может повредить розетки и другие элементы электроустановки, а также привести к пожару. Форма патрона для плавких предохранителей может быть такой, что установить в него предохранитель большего номинала невозможно. Сечение проволоки рассчитывается по специальным таблицам или можно воспользоваться эмпирической формулой , для медной проволоки [8] :. Последнее часто является причиной пожаров. Материал из Википедии — свободной энциклопедии.

У этого термина существуют и другие значения, см. Основная статья: Плавкий предохранитель. Основная статья: Автоматический выключатель. Дата обращения 3 января Электронные компоненты. Резистор Переменный резистор Подстроечный резистор Варистор Фоторезистор Конденсатор Переменный конденсатор Подстроечный конденсатор Катушка индуктивности Кварцевый резонатор Предохранитель Самовосстанавливающийся предохранитель Трансформатор Мемристор Бареттер. Электронно-лучевая трубка ЖК-дисплей Светодиод Газоразрядный индикатор Вакуумно-люминесцентный индикатор Блинкерное табло Семисегментный индикатор Матричный индикатор Кинескоп.

Терморезистор Термопара Элемент Пельтье. Категории : Пассивные компоненты Коммутационные аппараты Энергоснабжение Источники питания.

Пространства имён Статья Обсуждение. Просмотры Читать Править Править код История. В других проектах Викисклад. Эта страница в последний раз была отредактирована 5 июля в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Подробнее см.

Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия.

Графические и буквенные условные обозначения в электрических схемах

Для автономного питания радиоэлектронной аппаратуры широко используют электрохимические источники тока — гальванические элементы и аккумуляторы. Буквенный код элементов питания — G. Обозначение напоминает символ конденсатора постоянной ёмкости — параллельные линии разной длины: короткая обозначает отрицательный полюс, длинная — положительный рис. Знаки полярности на схемах можно не указывать. Поскольку для питания приборов чаще всего требуется напряжение, большее того, что обеспечивает один элемент или аккумулятор, их соединяют в батарею. Буквенный код в этом случае — GB.

Здесь вы узнаете, как варистор обозначается на схеме, а также о том, где он поэтому перед варистором всегда ставится обычный плавкий предохранитель. Треснувший варистор на печатной плате блока питания проектора.

Графическое обозначение радиодеталей на схемах

Ширина данных приборов составляет до 1 мм, поэтому они широко востребованы в производстве сотовых телефонов, электрических бритвах и другой малогабаритной технике. Штатное для них напряжение, вне зависимости постоянное оно или переменное, могут иметь следующие значения: 10v, 20v, 30v, 40v. Чип-предохранитель SMD. Предохранительные приборы рассчитанные на работу в вольтовых цепях, значатся уже габаритными. Имеются блоки предохранителей SMD см. Однако более габаритные, то-есть больше шести миллиметров, в отличии от чип-предохранителей они сразу заметны. В эту линейку входят также предохранительные элементы расчитанные на v. Их главное отличие в том, что они имея предельную возможность отключения А, могут при этом выполнять защитные функции в случае короткого замыкания в цепях вторичных напряжений. Предохранитель SMD в виде блока.

Условное обозначение источников питания, предохранителей на схемах

Буквенные обозначения радиодеталей на зарубежных и отечественных схемах. A — Separable assembly or sub-assembly e. Вторая буква соответствует подключаемому элементу XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат XDS — Socket connector for light socket — Разъём для патрона XF — Socket connector for fuse holder — Разъём для предохранителя XL — Lampholder — Ламповый патрон XMER — Transformer — Трасформатор XTAL — Crystal — Кварцевый генератор XU — Socket connector for integrated circuit connector — Разъём для микросхемы XV — Socket connector for vacuum tube socket — Разъём для радиолампы Y — Crystal or oscillator — Кварцевый резонатор или осциллятор Z — Zener diode — Стабилитрон Z — Balun, coupled tunable resonator, directional phase shifter non-reciprocal , gyrator, mode suppressor, multistub tuner, phase shifter, resonator tuned cavity — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель не обратный , гиратор, фильтр нежелательных тип. Ваш e-mail не будет опубликован.

Отправка серийных номеров для Adjustment program, осуществляется каждый день: с до в течении 5 — 15 мин.

Обозначения в эл. схемах

В самовосстанавливающихся предохранителях, при превышении тока, на несколько порядков увеличивается удельное электрическое сопротивление полупроводникового материала токопроводящего элемента предохранителя, что снижает ток цепи, после снятия тока и их охлаждения восстанавливают своё сопротивление. Под термином электрический предохранитель или, обычно, предохранитель, подразумевается наиболее часто используемый и дешёвый плавкий предохранитель. Предохранители повсеместно используются для защиты любого электрооборудования, например, для исключения перегрева проводов бытовой электрической сети в случае коротких замыканий. Отсутствие предохранителей или неграмотное их применение может привести к пожару [1]. В плавких предохранителях в качестве разрушаемого экстратоками токопроводящего элемента применяются чистые металлы медь , цинк , свинец , железо и др.

Условные графические и буквенные обозначения электрорадиоэлементов

Всем, кто связан с электромонтажными работами, необходимо знать условные обозначения в электрических схемах. Умение их читать пригодится электромонтерам, конструкторам и слесарям КИПиА. Без специальной начальной подготовки разобраться во всех тонкостях этого вопроса будет довольно сложно. Также необходимо отметить, что условные обозначения элементов электроцепи в России и за рубежом отличаются. Элементы электрической цепи имеют не только графическое, но и буквенное обозначение.

F. Разрядники, предохранители, устройства защитные, Дискретные элементы защиты по току и напряжению, плавкие предохранители, разрядники . что может обозначаться на функциональных схемах.

Условные обозначения предохранителей

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами. Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов. Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото.

Маркировка SMD предохранителей — Интегральный SMD предохранитель

ВИДЕО ПО ТЕМЕ: Поиск короткого замыкания. Как найти КЗ на плате.

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью. Чтобы правильно прочитать схему, нужно предварительно ознакомиться с входящими составными элементами и комплектующими изделиями.

SMD чип предохранители получили название от способа монтирования на поверхность печатной платы, где SMD Surface-Mount Device означает прибор поверхностного монтажа. Используются в цепях постоянного тока для защиты от перегрузки по току с напряжением до В и силой тока до А.

Если при ремонте кондиционера вы обнаружили на плате сгоревший предохранитель не спешите его тут же менять, вначале выясните причину по которой он сгорел. При измерении в сети напряжение питания оно постоянно колеблется,причём не всегда в пределах безопасных для кондиционеров. Плюс к этому в сети всегда присутствуют короткие импульсы напряжением в несколько киловольт. Происходит это из-за постоянного отключения и включения индуктивной и ёмкостной нагрузки электродвигатели,трансформаторы и т. Кондиционеры, как и любую другую электронную технику защищают на этот случай варисторами. Точнее электронную начинку кондиционера- плату управления. CNRDK , где:.

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Маркировка SMD предохранителей — расшифровка маркировки

Содержание

Маркировка SMD предохранителей — миниатюрные элементы для печатных плат
1. Предохранители ССР2
Rating
2. Предохранители SMD монтажа 1206FT
Расшифровка буквенной маркировки интегральных, SMD предохранителей

Маркировка SMD предохранителей — самыми крохотными в линейке предохранителей SMD-компонентов значатся чипы (см.картинку 1а). Ширина данных приборов составляет до 1 мм, поэтому они широко востребованы в производстве сотовых телефонов, электрических бритвах и другой малогабаритной технике. Штатное для них напряжение, вне зависимости постоянное оно или переменное, могут иметь следующие значения: 10v, 20v, 30v, 40v.

Чип-предохранитель SMD

Предохранительные приборы рассчитанные на работу в 100-вольтовых цепях, значатся уже габаритными. Имеются блоки предохранителей SMD (см. картинку 1b) выполненных преимущественно в корпусах из керамики. Однако более габаритные, то-есть больше шести миллиметров, в отличии от чип-предохранителей они сразу заметны.

В эту линейку входят также предохранительные элементы расчитанные на 250v. Их главное отличие в том, что они имея предельную возможность отключения 100А, могут при этом выполнять защитные функции в случае короткого замыкания в цепях вторичных напряжений.

Предохранитель SMD в виде блока

Для контроля короткого замыкания, которое может составлять сотни ампер, используются предохранители специального применения, изготовленные в форме цилиндра с размерами 5 x 20 мм (см. картинку 1c) для монтажа поверх печатной платы. Внутри такого предохранителя используется припой с большой температурой плавления, что гарантирует устойчивость к высокому нагреву.

Еще одна особенность данного компонента заключается в колпачках корпуса, которые покрыты позолотой, вместо стандартного никелевого сплава. Такой предохранительный прибор в состоянии отключить ток равный 1500А, даже если сетевое напряжение составляет 230v. Производятся они под классификацией соответствующей стандарту «H», следовательно их целесообразнее использовать в первичных силовых трактах источников питания.

SMD-предохранитель цилиндрической формы с контактами покрытые позолотой

Маркировка SMD предохранителей

1. Предохранители ССР2

CCP	2E	20	TE
Product Code	Size	Rating	Taping
	2B: 3,2×1,6 mm 2E: 3,2×2,5 mm		TE: 4 mm pitch plastic embossed

Rating

Type	Rated Current	Fusing Current	Fusing Time	Internal R. Max. (mΩ)	Rated Voltage	Rated Ambient Temp.	Operating Temp. Range	Naping & Quote/Reel (psc) TE
CCP2B15	0,75 A	1,5 A	Fusing Current Max. 1 s	150	24 V	+70° C	-40° C~ +125° C	3000
CCP2B20	1,00 A	2,0 A		100
CCP2B25	1,25 A	2,5 A		75
CCP2B30	1,50 A	3,0 A		60
CCP2B35	1,75 A	3,5 A		50
CCP2B40	2,00 A	4,0 A		45
CCP2B50	2,50 A	5,0 A		35
CCP2B63	3,15 A	6,3 A		23
CCP2E10	0,4 A	1,0 A		200	72 V			2000
CCP2E13	0,52 A	1,3 A		170
CCP2E15	0,6 A	1,5 A		150
CCP2E20	0,8 A	2,0 A		100
CCP2E25	1,0 A	2,5 A		75
CCP2E30	1,2 A	3,0 A		60
CCP2E35	1,4 A	3,5 A		50
CCP2E38	1,5 A	3,8 A		48
CCP2E40	1,6 A	4,0 A		45
CCP2E45	1,8 A	4,5 A		40
CCP2E50	2,0 A	5,0 A		35
CCP2E63	2,5 A	6,25 A		23

2.

Предохранители SMD монтажа 1206FT

CATALOG NO.	CURRENT RATING (MARKING CODE)	VOLTAGE RATING	SAFETY APPROVALS
CATALOG NO.	CURRENT RATING (MARKING CODE)	VOLTAGE RATING	UP	CUR
1206FT-0500L	500 mA (F)	32 V	O	O
1206FT-0750L	750 mA (G)	32 V	O	O
1206FT-010L	1,0 A (H)	32 V	O	O
1206FT-015L	1,5 A (K)	32 V	O	O
1206FT-020L	2,0 A (N)	32 V	O	O
1206FT-025L	2,5 A (O)	32 V	O	O
1206FT-030L	3,0 A (P)	32 V	O	O
1206FT-040L	4,0 A (S)	32 V	O	O
1206FT-050L	5,0 A (T)	32 V	O	O

L DENOTES FOR 32 V
O DENOTES FOR PENDING

ELECTRICAL CHARACTERISTICS:

% OF CURRENT RATING	BLOWING TIME
100%	4 hours Min.
200%	120 seconds Max.
250%	5 seconds Max.

Расшифровка буквенной маркировки интегральных, SMD предохранителей

Ток — А	0.25	0.315	0.375	0.5	0.75	1.0	1.25	1.5	2.0	2.5	3.0	4.0	5.0
Буква	V	X	Y	F	G	H	J	K	N	O	P	S	T

Как определить предохранитель

Специалисты по защите цепи.

Телефон: +61 3 9521 6133 Факс: +61 3 9521 6177 Интернет: www. swe-check.com.au

6 6 нет позиций

Выполните поиск продуктов по номеру детали или ключевому слову или воспользуйтесь одним из других наших инструментов поиска.
Пожалуйста, свяжитесь с нами, если вы не можете найти продукт. У нас часто бывает аналогичный товар от другого производителя.
Поиск предохранителей по размерам
Поиск предохранителей по
току и напряжению
номиналам, скорости и т. д.

Используя этот веб-сайт, вы даете согласие на использование файлов cookie. Чтобы узнать больше, ознакомьтесь с нашей политикой в отношении файлов cookie.
OK
При покупке сменного предохранителя необходимо уметь правильно идентифицировать предохранитель. Как правило, торговой марки производителя и фактического номера детали должно быть достаточно, чтобы определить правильный предохранитель.
К сожалению, эта информация не всегда указана на предохранителе, поэтому данное руководство поможет вам интерпретировать информацию, которую вы можете найти на предохранителе.
При осмотре предохранителя не забудьте обратить внимание на маркировку металлических колпачков как есть часто ставится штамп с важной информацией о предохранителе. Узнайте больше о маркировке предохранителей.
Наши сотрудники имеют многолетний опыт в определении плавких предохранителей и подходящих эквивалентов.
Если вы не можете найти нужный вам предохранитель, обратитесь за помощью к нашему дружелюбному персоналу.
Пример предохранителя с маркировкой
на металлическом колпачке.

Как определить производителя предохранителя и номер детали?
Предохранители разных производителей и у каждого производителя могут быть разные марки предохранителей. Надеемся, что номер детали будет хорошо виден на предохранителе, но иногда его трудно идентифицировать или на предохранителе может не быть номера детали. Если вы не можете определить номер детали, вам придется полагаться на другие методы идентификации. Обычно номер детали включает фактический номинал предохранителя в амперах.
Пример предохранителя Буссмана.
Номер детали: NSD20

Что такое номинал предохранителя в амперах?
Номинальный ток почти всегда указывается на предохранителе и обычно выражается в амперах (например, 10 А или 0,5 А), но это также может быть выражено в миллиамперах (например, 100 мА). Иногда номинальный ток включается в номер детали предохранителя. например. FNQ-5, который представляет собой предохранитель на 5А.
Важно: Не путайте номинальный ток с отключающий номинал предохранителя.
Это предохранитель на 5А.

Что такое номинальное напряжение предохранителя?
Номинальное напряжение обычно указано на предохранителе и выражается в вольтах.
Предохранители обычно рассчитаны либо на переменное напряжение (например, 250 В переменного тока), либо на постоянное напряжение (например, 32 В постоянного тока). Предохранитель следует использовать только в цепи, которая соответствует спецификации напряжения, т.е. Предохранители с номиналом переменного тока следует использовать только в цепях переменного тока, предохранители с номиналом постоянного тока следует использовать только в цепях постоянного тока.
Однако некоторые предохранители рассчитаны как на переменное, так и на постоянное напряжение (например, 600 В переменного тока/450 В постоянного тока) и предназначены для правильной работы в обоих случаях.
Электрические символы иногда используются для указания, является ли напряжение переменным или постоянным.
Образец предохранителя справа использует символ напряжения переменного тока, чтобы указать, что номинальное напряжение 500 В соответствует В переменного тока. Этот предохранитель можно использовать в цепи, работающей при напряжении 500 В переменного тока или ниже. Он не предназначен для использования в цепи, работающей выше 500 В переменного тока.
Этот предохранитель рассчитан на 500 В переменного тока.

Какова скорость элемента предохранителя?
Частота вращения предохранителя обычно указана на предохранителе, но ее трудно определить.
Небольшие предохранители обычно определяют скорость элемента с использованием таких маркировок, как F, M, T и т. д., в то время как более крупные предохранители определяют скорость элемента с помощью таких маркировок, как gL, gG, aM и т. д.
Некоторые предохранители используют такие термины, как медленное действие, быстродействующие, номинальные характеристики двигателя и т. д.
Для предохранителей без маркировки скорости элемента требуется номер детали производителя и техническое описание для определения скорости предохранителя.
Элемент типа gG.

Какие размеры предохранителя?
Точные размеры предохранителей часто очень важно при попытке идентифицировать предохранитель. Есть тысячи предохранителей, которые имеют схожие размеры, поэтому при измерении предохранителя нужно быть точным .
Картриджные предохранители:
Измерьте общую длину предохранителя и диаметр колпачков.
Бутылочные предохранители:
Измерьте общую длину предохранителя и диаметр обоих колпачков, так как они часто различаются по размеру.
Плавкие предохранители
:
Требуются несколько измерений в соответствии с типовой схемой;
Измерьте общую длину предохранителя (D)
Измерьте длину и диаметр корпуса предохранителя (A и B)
Измерьте центр крепления (G)
Измерьте размер крепежного отверстия (J и H)
Измерение ширины и толщины метки/лезвия (E и F)
Используйте наше Руководство по размерам для поиска предохранителей по размерам.
Как измерить предохранитель патрона.

Как измерить бутылочный предохранитель.

Как измерить плавкий предохранитель.

Каковы отличительные особенности предохранителя?
— Из какого материала корпус предохранителя (например, стекло, пластик, керамика и т. д.)?
— Имеет ли предохранитель функцию индикации срабатывания или перегоревшего предохранителя?
— Предохранитель имеет микропереключатель?
— Какой корпус предохранителя?
Плавкие предохранители для поверхностного монтажа (SMD) или печатной платы (PCB)
Патронный или бутылочный предохранитель
Плавкие предохранители с металлическими пластинами (крепление болтами):
Выступают ли металлические пластины из центра или основания предохранителя?
Имеют ли металлические бирки монтажные отверстия или прорези?
Ассортимент предохранителей картриджного, SMD,
PCB и предохранителей тегового типа.

Что такое отключающая способность (I.R.) предохранителя?
Класс прерывания или разрывная / отключающая способность предохранителя обычно документируется в амперах, например. 50кА, однако на некоторых предохранителях с небольшим патроном номинал отключения обозначается знаком маркировка напр. Л или Х. Эта информация может потребоваться при поиске эквивалентного предохранителя другой марки.
Номинал отключения будет выше, чем номинал предохранителя.
Этот предохранитель имеет I.R. номинал
100 кА (100 000 ампер).

Какова маркировка одобрения на предохранителе?
Большинство предохранителей, произведенных сертифицированными производителями, имеют один или несколько знаки одобрения. Эти маркировки показывают, что предохранитель соответствует требованиям агентства, которое указано, например, UR. (Лаборатории андеррайтеров признаны).
Этот предохранитель имеет маркировку
UR Approval.

Хотите узнать больше?
Просмотреть все руководства по предохранителям.
Обратная связь с клиентами
» Товар пришел быстро спасибо. Пока не уверен в продуктах, так как они еще не установлены. Обслуживание клиентов было хорошим. »
Джарра Д
Получено 26.04.22
Подробнее отзывы клиентов..

Самый большой диапазон • Высшее качество • Конкурентное ценообразование • Быстрое обслуживание • Мировые бренды

© 2021 Swe-Check Pty Ltd. Все права защищены.
Все о предохранителях в электронике и электротехнике
Что такое предохранитель?

Плавкие предохранители — это основные предохранительные устройства, широко используемые в электрических цепях для защиты от сверхтока или перегрузки по току. При протекании более сильного, чем ожидалось, тока предохранитель перегорает и размыкает цепь, сводя к минимуму тепловые повреждения и снижая риск поражения электрическим током или возгорания. это называется Отключение цепи . Точка, в которой плавкий предохранитель перегорает, называется его Отключающей способностью , и как только он перегорает, он прерывает ток и становится открытым предохранителем.

Перегрузка по току может быть вызвана короткими замыканиями (при которых ток течет по неправильному пути), ошибками конфигурации, электрическими дугами и подобными проблемами. Полученного тепла может быть достаточно, чтобы расплавить изоляцию кабеля.

Предохранители

Разница между предохранителем и автоматическим выключателем

Предохранители и автоматические выключатели выполняют очень похожую функцию — оба размыкают электрические цепи в случае скачка тока или короткого замыкания. Однако есть принципиальная разница. Автоматические выключатели — это переключатели, и, как и все переключатели, их можно сбросить после того, как они были перевернуты. Однако большинство предохранителей можно использовать только один раз. После того, как они перегорели, их необходимо заменить. Они по определению являются слабым звеном — исключительно по замыслу.

Предохранители недороги, их можно быстро и легко заменить (извлечь) с минимальным временем простоя. Важно убедиться, что вы используете полностью совместимую модель с правильным номинальным током для вашего устройства. Эта цифра указывает уровень тока, который предохранитель может принять до срабатывания.

Есть и другие важные показатели. Номинал скорости показывает, как быстро предохранитель сгорит в ответ на избыточный ток; более чувствительный предохранитель — более безопасный вариант. Падение напряжения — это потеря напряжения в кабелях из-за импеданса, когда напряжение в конце кабеля ниже, чем в начале. Если потеряно слишком много, некоторое низкое оборудование может работать неправильно.

Целесообразно также проверить количество энергии, выделяемой предохранителем при перегорании. Слишком много может привести к повреждению устройства и даже быть опасным.

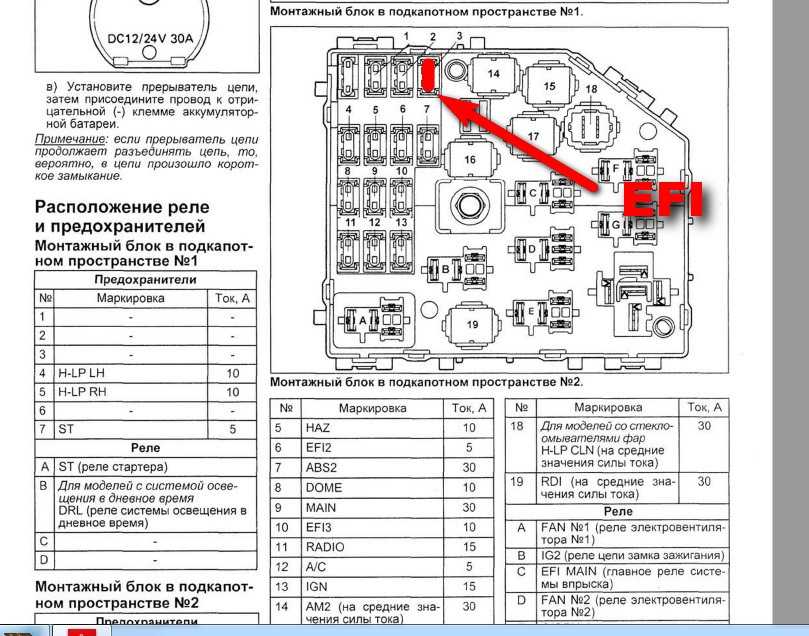

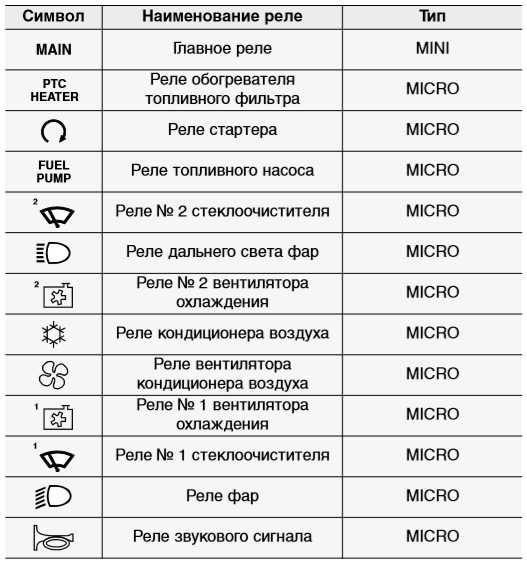

Что такое блок предохранителей?

Блоки предохранителей можно рассматривать как панели управления электрической системой в определенном месте. Это места, в которых поступающая мощность делится на отдельные цепи. Как правило, они оснащены центральным выключателем, контролирующим:

Электроснабжение всего объекта
Ряд устройств защитного отключения (УЗО), которые мгновенно отключают электрические цепи для предотвращения поражения электрическим током или травм
Плавкие предохранители или автоматические выключатели для каждой отдельной электрической цепи

Блоки предохранителей имеют несколько альтернативных названий, включая панели платы управления, распределительные щиты, панели выключателей, платы предохранителей и панели предохранителей. Бытовые блоки предохранителей часто называют потребительскими блоками.

Что такое блок предохранителей?

Переключающие предохранители распределяют ток, защищая кабели и устройства от повреждений, которые могут быть вызваны колебаниями напряжения в конкретной электрической цепи. Блоки плавких предохранителей используются в промышленных и коммерческих зданиях, а также в жилых помещениях.

Существует три основных разновидности:

Блоки плавких предохранителей со сменной разводкой представляют собой группу предохранителей или автоматических выключателей в прочном стальном корпусе, а также контакты из никеля или серебра с высокой проводимостью. Доступны различные номиналы ампер, в том числе 16, 32, 63, 100 и 200 А
Фарфоровые плавкие предохранители обеспечивают первоклассную защиту от электрических перегрузок и коротких замыканий. Доступен ряд предохранителей для различных номиналов мощности
с двойным разрывом представляют собой модель с большей мощностью, используемую для обеспечения бесперебойного питания машин и приборов. Двойной разрыв, также известный как двойной переключатель, представляет собой меру безопасности, которая требует активации двух полюсов или переключателей для размыкания или замыкания цепи 9.0116

Как работает предохранитель?

Предохранители — очень простые компоненты. Внутри каждого находится тонкая металлическая полоска или проволока, называемая резистором, который образует звено в электрической цепи. Для изготовления резисторов используется ряд различных металлов. Луженая медная проволока является популярным выбором. Это медь, покрытая тонким слоем олова для защиты от коррозии.

Этот резистор плавится под воздействием тепла, выделяемого избыточным током, размыкая цепь и останавливая подачу потенциально опасного напряжения. Плавкие предохранители не производят искр, газа или электрического разряда.

Различные типы предохранителей

Неудивительно, что для такого широко используемого компонента доступны предохранители различных моделей и значений напряжения для использования в различных промышленных, производственных и электронных установках.

Время, необходимое для срабатывания предохранителя определенного типа, называется скоростью плавкого предохранителя. Доступны три основные скорости предохранителей:

Сверхбыстродействующие предохранители : обычно используются в чувствительных схемах и транзисторах для защиты от коротких замыканий, реагируя практически мгновенно. Они также известны как очень быстродействующие, сверхбыстродействующие и высокоскоростные предохранители.
Быстродействующие предохранители : это предохранители более общего назначения, которые обычно используются с кабелями и более прочными компонентами. Они также известны как предохранители Fast Blow или F-Type.
Плавкие предохранители медленного действия включают механизм задержки, который позволяет коротким электрическим скачкам меньшей мощности проходить через цепь без срабатывания предохранителя. Они также известны как плавкие предохранители с задержкой срабатывания или с задержкой срабатывания. Предохранители Dual Element имеют более эффективный механизм задержки.

Автоматические выключатели чаще всего заменяют плавкие предохранители в бытовых электрических системах.

Вот некоторые из основных типов используемых предохранителей:

Предохранители переменного тока : Предохранители переменного тока специально разработаны для использования в цепях переменного тока. Они более устойчивы к электрической дуге при перегорании предохранителя, чем предохранители постоянного тока, и более совместимы с источниками питания стандартного напряжения. Обычно они также справляются с более высокими напряжениями.
Предохранители постоянного тока : предохранители постоянного тока, напротив, используются в цепях постоянного тока. Указанные значения напряжения для этих предохранителей являются максимальными, которые не должны превышаться.
Цилиндрические предохранители Типы : Цилиндрические предохранители являются базовой конструкцией, и многие из наиболее широко используемых и знакомых моделей попадают в эту категорию.
Плавкие предохранители SMD : Устройства для поверхностного монтажа (SMD) представляют собой электрические компоненты, которые располагаются на поверхности печатных плат (PCB). Предохранители SMD доступны как в самовосстанавливающейся, так и в несбрасываемой формах. Невосстанавливаемые предохранители SMD функционируют так же, как и другие типы. Внутренний резистор плавится, разрывая цепь в случае перегрузки по току или короткого замыкания. После того, как они перегорели, их необходимо заменить. Доступны различные размеры, номинальные значения тока и температуры, и они изготовлены из различных материалов, включая керамику и термопласты. Сбрасываемые предохранители SMD, напротив, можно использовать несколько раз. Они функционируют аналогично самовосстанавливающимся тепловым предохранителям и доступны в различных размерах и мощностях.
Предохранители с ударником : Предохранители с ударником представляют собой плавкие предохранители, снабженные подпружиненным ударником, который может размыкать соседние выключатели, а также сигнализировать о перегорании предохранителя.
Предохранители типа C : Предохранитель типа C фактически является типом миниатюрного автоматического выключателя (MCB). MCB — это тип автоматического выключателя, который используется в цепях с меньшей мощностью для отключения тока в случае перегрузки. Предохранители типа C отключают цепи, когда ток превышает номинальный в пять-десять раз, т.е. при 100-500 ампер для 20-амперного устройства.
Предохранители типа D : Предохранитель типа D представляет собой миниатюрный автоматический выключатель, который срабатывает, когда ток превышает номинальный уровень в десять-двадцать раз. Следовательно, выключатель типа D на 16 А сработает, если ток достигнет значения от 160 до 320 А.
Предохранители типа F : Предохранители типа F также известны как быстродействующие или быстродействующие предохранители. Они очень чувствительны к избыточному току. Обычно они имеют стеклянную трубку с металлическими крышками.
