Расчет диаметра провода для плавких вставок предохранителей

Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки. Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители.

Они выпускаются разных конструкций, типоразмеров и на любые токи защиты. Рассмотренная технология ремонта предохранителей при соблюдении всех условий обеспечит его защитную функцию. Но не каждый имеет опыт работы с паяльником и измерения диаметра проволоки. Да и в любом случае предохранитель промышленного изготовления будет работать надежнее. Квартирную электропроводку раньше тоже защищали исключительно с помощью плавких предохранителей, установленных в пробки.

В настоящее время для защиты электропроводки применяются более надежные многоразовые приборы защиты от коротких замыканий — автоматические выключатели. В электроприборах же, более лучшей защиты от коротких замыканий, чем плавкий предохранитель пока ничего не придумали. Особенно актуально применение плавких предохранителей в автомобилях, так как они являются единственным надежным и дешевым средством защиты от короткого замыкания.

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр.

Иногда на схемах просто пишут thermal fuse или fuse. При эксплуатации предохранители выходят из строя, и их приходится заменять новыми. Считается, что предохранители ремонту не подлежат. Но если к делу ремонта подойти грамотно, то практически любой предохранитель можно с успехом отремонтировать и использовать повторно.

Ведь корпус предохранителя остается целым, а перегорает только тонкая калиброванная проволока, размещенная внутри корпуса. Если перегоревшую проволоку заменить на такую же, то предохранитель сможет служить дальше. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана — расплавляется, электрическая цепь разрывается, и течение тока прекращается.

Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу — при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.

Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества. Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.

При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции. Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки. Такое решение может окончательно все испортить и способствует возникновению пожара.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей. Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки.

Внешний вид трубчатых плавких предохранителей Вы видите на фотографии. К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком. Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование. Чаще всего при перегорании лампочек у фар. Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого вилочного типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра.

Напряжение бортовой сети автомобиля значения не имеет. Главное — соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой. Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по ниже приведенной формуле.

Но гораздо удобнее воспользоваться готовыми данными из таблиц. Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. Это обозначение одной и той же мощности, но по стандартам разных стран.

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт.

Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до не ремонтопригодности. При расчете на калькуляторе Вы получите точное значение тока. Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка.

При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть на много больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор. Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки. При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемым изделием.

Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из ниже приведенной таблицы определить какого диаметра нужен провод.

Для определения более точных значений диаметра медной проволоки для ремонта предохранителя, или если требуется предохранитель на ток защиты, значения которого нет в таблице, можно воспользоваться ниже приведенной формулой. Диаметр тонкого провода лучше всего измерять микрометром. Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой. Нужно намотать витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков.

Получите диаметр. Делим 6,5 на Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра.

Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки. Результаты измерений можете обработать с помощью онлайн калькулятора.

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ не надежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора.

Если при включении проволока расплавилась, значить дело не в предохранителе, и требуется более квалифицированный ремонт. Второй способ несколько сложней.

Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея. Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки.

Плавкий предохранитель отремонтирован. Третий способ по сути такой же, как и первых два.

Диаметры медного провода для плавкой вставки предохранителя

Для защиты электрических цепей от аварийных режимов работы, таких как повышенное потребление мощности или короткое замыкание , используют плавкие вставки или предохранители. Они устроены таким образом, что при протекании тока до определенного уровня ничего не происходит, но, согласно закону Джоуля-Ленца при протекании электрического тока происходит выделение тепла на проводнике. Поэтому при определенной силе тока тепла выделяется такое количество, что проводник плавкой вставки просто перегорает. В электронных схемах предохранители устанавливают на входе питания, он нужен для защиты трансформатора, дорожек платы и других узлов. Также используется для защиты электродвигателя — их часто устанавливают в щитах, к которым происходит подключение. К примеру, при заклинивании ротора электродвигателя в цепи статора и ротора тоже, для ДПТ, и двигателей с фазным ротором будет протекать повышенный ток, который сожжет предохранитель. Но если его номинал подобран чрезмерно большим, то сгорят обмотки электрической машины.

Поэтому таблица подбора диаметра проволоки была приведена только Таблица подбора диаметра провода для предохранителя.

Калькулятор расчета диаметра провода для плавких вставок предохранителей

Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры. Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами. Номинальный ток определяется сечением проволоки внутри предохранителя. Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями. Наиболее распространенные предохранители это так называемые, трубчатые.

Калькулятор для расчета плавкой вставки предохранителя

Плавкие предохранители широко используются в быту и промышленности для защиты электроустановок от токов короткого замыкания. Плавкие предохранители пробки имеет в наличии основная масса владельцев квартир и жилых домов. Малогабаритные предохранители имеются во всех типах бытовой радио-телеаппаратуры. К сожалению, в торговой сети купить вышедший из строя предохранитель на нужную силу тока не всегда возможно.

Для того, чтобы правильно обеспечить надежную защиту необходимо заранее делать расчет плавких предохранителей. Данные элементы рассчитаны на эксплуатацию в самых различных условиях, поэтому требуется их индивидуальный подбор для каждого конкретного случая.

Выбираем диаметр провода предохранителя – разбираем все тонкости вопроса

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье. Начнем с самого важного — с причин перегорания предохранителей. Перегорание предохранителя от короткого замыкания Самая банальная и распространенная причина перегорания предохранителя — это короткое замыкание.

Диаметр провода для плавких предохранителей

Заместитель главног о инженера А. Методически е указания по перезарядке предохранителей предназначены для персонала энергосистем Минэнерго СССР и содержат сведения о наиболее распространенных типах предохранителей, применяемых для защиты от токов короткого замыкания и токов перегрузки присоединений. Защитное дейс твие предохранителей заключается в способности отделения поврежденного элемента или участка сети от источника питания при нарушениях нормальных режимов работы электроустановок. Предохранители с м. Надежное г ашение дуги, возникающей при перегорании плавкой вставки, и увеличение отключающей способности предохранителей достигаются применением наполнителей например, кварцевого песка , в которые помещается плавкая вставка, созданием повышенного давления газа или газового дутья.

Как правильно выбрать диаметр провода предохранителя, каковы причины проволоки можно произвести и для значений, не указанных в таблице.

Расчет диаметра провода для плавких вставок предохранителей

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Slavikus , 6 мая в Электроника.

Таблица изготовления предохранителя на любой ток

ВИДЕО ПО ТЕМЕ: Как подобрать предохранитель нужного номинала. Как бысто найти нужный предохранитель.

Дачники часто, при перегорании «пробки» ставят, временно, самодельный плавкий электрический предохранитель «жучок». Медную проволоку подбирают по диаметру, в зависимости от нужного тока срабатывания зависимость нелинейная. Слишком толстую проволоку нужно калибровать до меньшего диаметра см. В радиолюбительской аппаратуре применение предохранителей-самоделок — только в случае достаточной индуктивности на входе трансформатор или дроссель , если их нет — ставить «быструю» электронную схему защиты.

Наибольшее распространение получили плавкие предохранители.

Расчет плавких вставкок для предохранителей

Таблица диаметров плавких вставок. Если в предохранителе перегорает плавкая вставка, ее нужно заменить. Но что делать, если нет под рукой стандартизированных вставок? Как выбрать ток плавления вставки? Ток плавления — это удвоенное значение тока номинального тока потребителя. Так, если номинальная нагрузка составляет 10 А, выбираем ток плавкой вставки, равный 20 А. Надо иметь в виду, что предохранитель мгновенно не перегорает, ему нужно какое-то время.

Предохранитель защищает от превышения тока в цепи и, не имеет значения напряжение питающей сети, в которой он установлен, это может быть батарейка на 1,5 В, и автомобильный аккумулятор на 12 В или 24 В, сеть переменного напряжения В, трехфазная сеть на В. То есть Вы можете установить один и тот же предохранитель, например номиналом 1 А и в колодке предохранителей автомобиля, и в фонарике и в распределительном щите В. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу — при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока. Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры.

Домашняя страница интерфейсной шины

Домашняя страница интерфейсной шины

Справочная информация , также известный как калибр проводов Brown & Sharpe

В таблице ниже перечислены характеристики проводов для различных размеров Американский калибр проводов [AWG] .
American Wire Gauge позволяет определить диаметр проволоки.
Для каждого другого AWG [размера провода] в таблице указан диаметр [в милах], сопротивление на 1000 футов,
текущая грузоподъемность [амперсила] и фунты на фут [количество футов, необходимых для веса 1 фунт].
AWG основан на постоянном соотношении поперечных сечений между проводами последовательных калибров [числа].

Прочтите примечания под таблицей, чтобы определить, как была получена Амплитуда. Чем больше номер калибра провода AWG, тем меньший диаметр проволоки.
Таблица основана на температуре окружающей среды 25 ^o C. Однако по следующей ссылке указаны дополнительные температуры.
Некоторые стандартные размеры проводов, используемые в ряде Интерфейсные шины [для линий данных]: #22AWG, #24AWG, #26AWG и 30AWG.
См. здесь краткое руководство по калибровке проводов по таблице сопротивлений. Список стандартов электронных шин находится на странице «Шины».

В другой таблице в нижней части страницы указана допустимая нагрузка по току [Ампактность] для тефлона. изолированный провод. Связанный; Снижение номинальных характеристик кабеля.
Размер проводника определяется одним или несколькими из следующих соображений:
Допустимая нагрузка по току [вызывает повышение температуры проводов в высоковольтных линиях], Ток короткого замыкания или Падение напряжения [длинные низковольтные линии].

«>

Таблица проводов AWG, таблица калибров медных проводов AWG

AWG	Диам. (мил)	Круговые милы	Ом/1000 футов	Токопроводящая	Ток предохранителя	Футов на фунт
0000	460	212000	0,050	—	—	1,56
000	410	168000	0,063	—	—	1,96
00	365	133000	0,077	—	—	2.4826
0	324,85	105531	0,096	—	—	3.1305
1	289,3	83694	0,1264	119,6	—	3,947
2	257,6	66358	0,1593	94,8	—	4,977
3	229,4	52624	0,2009	75,2	—	6. 276
4	204,3	41738	0,2533	59,6	—	7,914
5	181,9	33088	0,3915	47,3	—	9.980
6	162	26244	0,4028	37,5	668	12,58
7	144,3	20822	0,5080	29,7	561	15,87
8	128,5	16512	0,6405	23,6	472	20.01
9	114,4	13087	0,8077	18,7	396	25,23
10	101,9	10384	1,018	14,8	333	31,82
11	90,7	8226	1,284	11,8	280	40. 12
12	80,8	6529	1,619	9,33	235	50,59
13	72,0	5184	2,042	7,40	197	63,80
14	64,1	4109	2,575	5,87	166	80,44
15	57,1	3260	3,247	4,65	140	101,4
16	50,8	2581	4.094	3,69	117	127,9
17	45,3	2052	5,163	2,93	98,4	161,3
18	40,3	1624	6.510	2,32	82,9	203,4
19	35,9	1289	8. 210	1,84	69,7	256,5
20	32,0	1024	10,35	1,46	58,4	323,4
21	28,5	812	13.05	1,16	—	407,8
22	25,3	640	16,46	.918	41,2	514.12
23	22,6	511	20,76	.728	—	648,4
24	20,1	404	26.17	.577	29,2	817,7
25	17,9	320	33,0	.458	—	1031
26	15,9	253	41,62	. 363	20,5	1300
27	14,2	202	52,48	.288	—	1639
28	12,6	159	66,17	.228	14,4	2067
29	11,3	128	83,44	.181	—	2607
30	10,0	100	105,2	.144	10,2	3287
31	8,9	79	132,7	.114	—	4145
32	8,0	64	167,3	.090	—	5227
33	7.1	50.125	211,0	.072	—	6591
34	6,3	39,75	266,0	. 057	5.12	8310
35	5,6	31,5	335	.045	4,28	10480
36	5,0	25,0	423	.036	3,62	13210
37	4,45	19,83	533	.028	—	16660
38	3,97	15,7	673	.022	2,5	21010
39	3,5	12.47	848	.018	—	26500
40	3,14	9,89	1070	.014	1,77	33410
41	2,8	7,842	—	—	1,52	—
42	2,494	6. 219	—	—	1,28	—
43	2,221	4,932	—	—	1,060	—
44	1,978	3,911	—	—	0,916	—
45	1,761	3.102	—	—	—	—
46	1,568	2,460	—	—	—	—
47	1,397	1,951	—	—	—	—
48	1,244	1,547	—	—	—	—
49	1.107	1,227	—	—	—	—
50	0,986	0,973	—	—	—	—

Стол с неизолированными медными проводами

Общие примечания:
Размер проволоки отличается в соответствии с американским стандартом [AWG] и британским стандартом. В приведенной выше таблице указан только стандарт AWG.
AWG [американский калибр проводов] также может называться калибром проводов Брауна и Шарпа (B&S), но это будет крайне устаревший эталон. См. примечание B&S ниже.
Birmingham Wire Gauge [BWG] используется для стальной броневой проволоки, а не для медной. [другие стандарты сечения проводов]
Следите за ошибками округления, так как многие числа были округлены. Используйте таблицу в качестве ориентира. [эквивалентное поперечное сечение провода]
Указанный вес провода [фунт на фут] не включает изоляцию провода, оболочку или любое экранирование, поскольку это подразумевает кабель, а не провод.
В некоторых случаях вес провода имеет решающее значение; например, авиационные кабели. Дополнительные данные [Таблица AWG для 25C — 65C]
Круговые милы — это диаметр в квадрате в милах. [Таблица размеров AWG в метрических единицах]
Редактор никогда не рассматривал стандарт American Wire Gauge [AWG].

Примечания по току: Значение силы тока, указанное для приведенного выше размера провода, основано на 1 ампер/700 круговых мил, в других таблицах указан другой ток для каждого размера провода, и другой ток для открытого воздуха ~ проверьте местные электротехнические правила для правильная текущая мощность [Ampacity]. 1 ампер/700 круговых мил кажется чтобы быть наиболее консервативным, другие сайты предоставляют / разрешают 1 ампер на 200 или 300 круговых мил. Для коротких проводов используйте 1A/200 Circular mil, для для более длинных отрезков проволоки используйте 300 Circular mil, а для очень длинных отрезков проволоки используйте в таблице выше, 1 ампер / 700 круговых мил. Номинальный ток указан на основе допустимого падения напряжения, а не проводное отопление. Способность провода пропускать заданную величину тока зависит от количество дополнительных факторов, которые не учитываются в AWG таблица выше. Температура окружающего воздуха, провода изоляция и количество других проводов, связанных вместе [при условии ниже]. Сила тока относится к способности проводника проводить ток [амперы] до того, как кабель перегреется. Я понимаю, что есть сотни Ampacity таблицы для различных условий. Цифры выше — это всего лишь одна пример. Таблицы допустимой нагрузки для многих условий:

Стандарт IEEE 835, Стандарт IEEE Таблицы допустимой нагрузки силовых кабелей
Стандарт IEEE 848, Процедура определения допустимой нагрузки Снижение характеристик противопожарных кабелей
ICEA P-54-440, NEMA Pub. № WC 51 — Допустимая нагрузка кабелей с открытым верхом Лотки.

В соответствии с Национальным электротехническим кодексом [NEC] для проводка помещений.
См. правила NEC для определения электропроводки здания, т.к. эта страница относится к проводке электронного оборудования.
Для справки: допустимая нагрузка медного провода при 30 ⁰ C для проводов обычных размеров
14 AWG может выдерживать не более 20 А на открытом воздухе или 15 А как часть 3-жильный кабель.
12 AWG может нести максимум 25 А на открытом воздухе или 20 А как часть 3-жильный кабель.
10 AWG может нести максимум 40 А на открытом воздухе или 30 А как часть 3-жильный кабель.
8 AWG может нести максимум 70 А на открытом воздухе или 50 А как часть 3-жильный кабель.

Токопропускная способность соединительного провода [короткий провод проходит между компонентами или частями, содержащимися в оборудовании].

Допустимая нагрузка по току кабеля управления [кабель электросилового оборудования].

Ток плавления [плавления] проволоки зависит от материала, из которого изготовлена ​​проволока. изготовлен, диаметр проволоки и температура плавления материал.
Ток плавления провода указан в таблицах как постоянный ток или как [больший] ток для некоторого заданного количества время.
Я обнаружил, что эта формула используется на нескольких разных сайтах [непроверено]; I=Ad ^(3/2) @ d в дюймах, A – константа: A = 10 244 для Медь. A = 7,585 для алюминия.
В приведенной выше таблице я указал несколько значений тока предохранителя. для выбранных размеров AWG.

Свойства алюминиевой проволоки указаны в Таблице калибров алюминиевых проводов на странице
, а также в таблице калибров монельовых проводов и в таблице калибров нихромовых проводов

.

Электрический провод и Производители кабелей для списка телеграфных компаний

На приведенном ниже рисунке дается ответ на вопрос, какой ток безопасно может выдержать провод, но он относится только к одиночным проводам, например, к расчетной нагрузке провода.
Добавление большего количества проводов внутрь изолятора удержит больше тепла и заставит кабель выдерживать меньший ток, что предусмотрено конструкцией.
Обратите внимание, что на рисунке не указана длина провода.

Калибр проводов в зависимости от силы тока

Производители кабелей предоставляют разные номера в зависимости от изоляция, используемая для провода. Используйте приведенную ниже таблицу, чтобы скорректировать консервативные значения несущей способности. в таблице выше, и ток предохранителя. В таблице ниже перечислены медные провод с изоляцией из тефлона [TFE]. Тефлоновая изоляция имеет более высокую диапазон рабочих температур больше, чем у других изоляторов, например ПВХ. Таблица ниже основана на данных, полученных из стандарта MIL-STD-975 с использованием 70 0 C в качестве рабочей температуры. Снижение рейтинга на основе числа проводов в жгуте: I BW = I SW x (29- # провод ) / 28 @ [от 1 до 15 Провода в пучках] I BW = I SW x (0,5) @ [более 15 в комплекте проводов] I SW = Одиночный провод [Нагрузка на один провод выше при использовании одного провода] I BW = Связанные провода [Нагрузка на ток в пучке ниже, поскольку тепло от каждого провода суммируется] Уменьшить номинальные характеристики на использование температуры; снижается на 80% при 150 o C, 70% при 135 o C, или 50 % при 105 o C (согласно MIL-STD-975)

Пучок проводов

Медная проволока с изоляцией из ТФЭ

AWG Калибр проволоки	Токопроводящая	AWG Калибр провода	Токопроводящая
00	169 ампер	0	147 ампер
2	108	4	81
6	60	8	44
10	33	12	25
14	19	16	13
18	9,2	20	6,5
22	4,5	24	3,3
26	2,5	28	1,8
30	1,3	—	—

См. раздел Как снизить номинальные характеристики Страница компонентов для снижения номинальных характеристик проводов, отличных от тефлона. изоляция

Я видел еще одну военную спецификацию [MIL-STD-xx] для медных проводов текущие возможности. Тот стандарт [номер стандарта не заметил] указанный AWG 18 [например] как 10 ампер с изоляцией TFE. Что указывает, что эта дополнительная военная спецификация использует те же данные перечислены в таблице выше, но могут быть указаны для 25 ⁰ С, а не 70 ⁰ C, как указано в таблице. Итак, эта таблица выше уже была снижено для 70 ⁰ C.
На этой странице представлено консервативное руководство по току для неизолированных медных проводов. [700 Circular mils/amp] , ток [точки плавления] для неизолированной меди. провода и Ampacity для медного провода с покрытием TFE. Американский калибр проволоки Также указан [AWG] для неизолированного медного провода. Обратитесь к Национальному Электротехнические нормы [NEC] для определения сечения кабеля для проводки в помещении.
На этой странице представлены мои заметки на тему, приобрести один из эталонов или спецификации, указанные на этой странице при выполнении профессиональных Работа.
См. также страницу Цветовой код изоляции проводов ; Цвет кодирование изоляции проводов в зависимости от применения.

Определите длину кабеля в зависимости от падения напряжения. Определите длину кабеля в зависимости от увеличения нагрева.

Для любой темы есть несколько способов описать одну и ту же вещь;
AWG, калибр проводов, таблица размеров проводов, калибр проводов AWG, американский калибр проводов, кабель AWG, размеры калибров проводов и таблица AWG относятся к одному и тому же.
Обратите внимание, что таблица размеров проводов относится к физическому размеру провода, а не к кабелю;
В качестве кабеля используются изолированные провода с прикрепленными разъемами или несколько проводов в изолирующей оболочке.

Связанные технические данные по конструкции кабеля шасси и соображениям

Примечание B&S: Термин «Браун и Шарп» устарел в отношении американского калибра проводов.
К началу 1900-х годов стол Брауна и Шарпа стал известен как американский измеритель проволоки.
Я не совсем понимаю, почему на него вообще ссылаются.
Браун и Шарп — компания, производившая проволоку.

Магнитная проволока и обычная медная проволока будут иметь один и тот же калибр проволоки, так как эмалированное покрытие неизолированной проволоки не увеличивает толщину.
Проволочный трос здесь не упоминается, поскольку проволочный трос представляет собой многожильный провод, а таблица AWG охватывает сплошную проволоку.

---

Изменено 13.09.15
Copyright © 1998 — 2013 Все права защищены Ларри Дэвис

Как определить размер предохранителя/провода

Большинство людей зацикливаются на размере провода предохранителя, но как только вы освоите его, это не должно вызывать слишком много головной боли. Это подробный учебник по предохранителям, в котором объясняется все, что вам нужно знать о предохранителях и о том, как определить размер предохранителя. Мы подробно расскажем обо всех важных деталях и о том, что все это значит, чтобы вы мгновенно превратились из новичка в профессионала.

Зачем нужен предохранитель?

Основная функция предохранителя — защитить проводку, но для этого вам нужно с самого начала выбрать правильный размер провода предохранителя: слишком низкий — и он перегорит, слишком высокий — и вы в конечном итоге наносит ущерб всей цепи!

Все может очень быстро стать очень неприятным, поэтому, чтобы избежать всего этого беспорядка, вам нужно убедиться, что вы каждый раз получаете предохранитель нужного размера для работы. Чтобы ваш предохранитель правильно выполнял свою работу и защищал ваши провода, его номинал должен примерно в 1,1–1,5 раза превышать номинальное значение тока. Также неплохо было бы приобрести держатель предохранителя ATC для защиты и установки предохранителя.

Одно из распространенных заблуждений относительно выбора правильного размера предохранителя заключается в том, что он зависит от нагрузки цепи. На самом деле нагрузка цепи не должна иметь никакого отношения к выбору размера предохранителя. Размер предохранителя должен основываться на НАИМЕНЬШЕМ проводе (с наибольшим номером калибра) в цепи.

Как рассчитать номинал предохранителя

Для тех из вас, кто хочет сразу перейти к делу, давайте не будем больше терять время, вот как правильно рассчитать номинал предохранителя за 3 простых шага:

Причины, по которым никогда не следует устанавливать предохранитель большего размера!

• Определите калибр проволоки, который у вас уже есть, найдя его на упаковке или просто измерив.

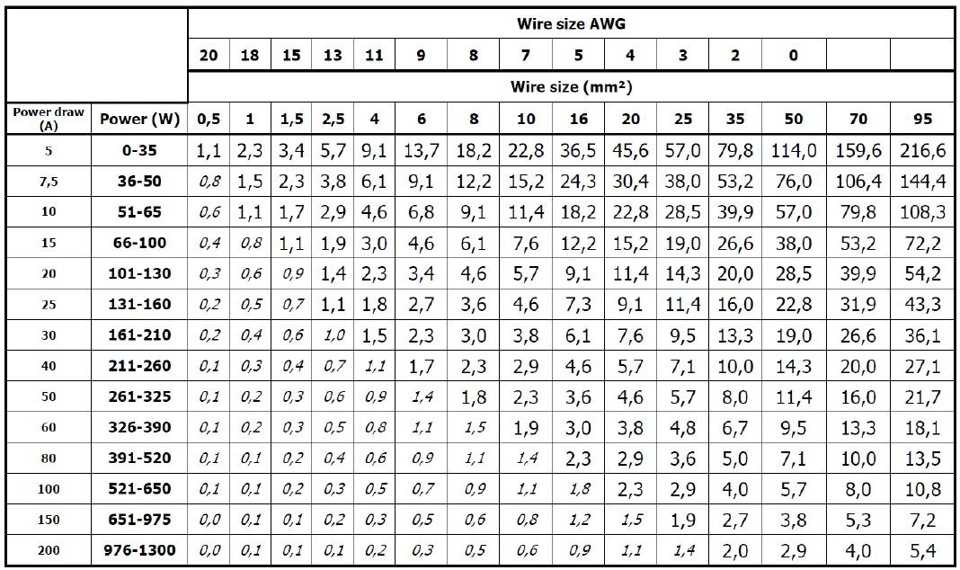

• Используйте следующую таблицу для определения максимального тока для любого используемого сечения провода.

• Возьмите максимальное значение тока, полученное из таблицы, и найдите самый большой предохранитель, который вы можете найти, который все еще соответствует ограничениям. НЕ ПРЕВЫШАТЬ ЗНАЧЕНИЙ В ЭТОЙ ТАБЛИЦЕ! Обычные автомобильные ножевые предохранители имеют ток от 5 до 20 А с шагом 5 А. Пример: 5А, 10А, 15А, 20А

Определение общей силы тока вашей цепи

Итак, вы только что купили оборудование в Oznium и готовитесь к планированию установки, пока USPS доставит его к вашей двери. Один из первых вопросов, который следует задать при планировании установки, — какой размер провода использовать, что впоследствии определит, какой предохранитель использовать.

Не волнуйтесь, если вы заблудились, вы в Озниуме, здесь мы вам поможем.

Сила тока измеряется в амперах, сокращенно Ампер или просто буква А. Из-за того, что продукция Oznium слаботочная, в большинстве продуктов и в таблице, которую я разработал, сила тока указана в миллиамперах. или мА для краткости.

напр. 1 А равен 1000 мА

Чтобы узнать общую силу тока для вашей конкретной установки, обратитесь к таблице ниже.

Найдите устанавливаемые элементы и их текущие требования. Сложите значения и разделите на 1000, чтобы получить общий ток в амперах. Вы можете использовать это значение в приведенной выше таблице размеров предохранителей, чтобы определить минимальное требуемое сечение провода.

Вот пример:

Допустим, вы купили комплект с холодным катодом для каждой стороны приборной панели (2 трансформатора), 5 светодиодов superflux для вентиляционных отверстий и гибкую светодиодную ленту 4,7″ для центральной консоли.

Если вы хотите подключить все это к одной цепи, вам нужно знать силу тока. Исходя из приведенной выше таблицы, каждый трансформатор потребляет 700 мА, каждый светодиод Superflux потребляет 80 мА, а светодиодная лента потребляет 80 мА

Сложите все это. ) = 1880 мА всего.

Затем..

 1880 мА / 1000 = 1,88 А.

Поместите 1.88A в верхнюю таблицу в этом посте. В этой таблице указано, что в вашей цепи должен быть провод калибра не меньше 21.

Лично я бы выбрал провод 20 калибра и предохранитель на 2,5 А.

Если я что-то упустил или упустил, поправьте меня в личку, и я поправлю таблицы.
