Требования к измерительным трансформаторам

30 августа 2021

Технические требования к трансформаторам тока (ТТ) и напряжения (ТН) определяет ГОСТ 7746-2015 и 1983-2001, соответственно.

  • Класс точности устройств для установки коммерческих приборов учета электроэнергии не должен превышать 0,5. При этом не допускается нагрузка вторичных обмоток, превышающая номинальные значения. В связи с чем следует проверить выбранные номиналы измерительных обмоток по всем видам нагрузок.

  • Трансформаторы необходимо устанавливать так, чтобы иметь возможность, не отключая и не демонтируя устройство, видеть данные, указанные на табличках.

  • Все виды измерительных трансформаторов должны пройти заводскую поверку, а впоследствии подвергаться периодической поверке в соответствии с требованиями, указанными в паспорте устройства.

  • В целях безопасности обслуживающего персонала, проводящего работы в цепях РЗА и КИПиА, обмотки должны быть заземлены.

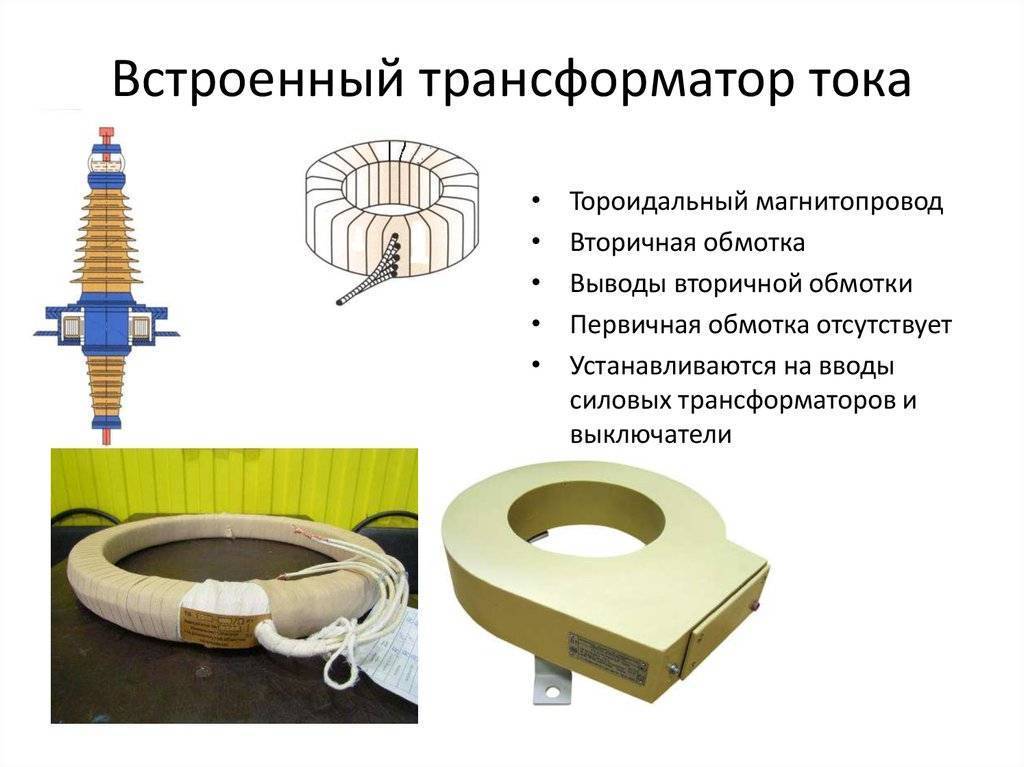

Требования к ТТ

  • Возможно применение устройства с более высоким коэффициентом трансформации при условии, что ток во вторичной обмотке при максимальной и минимальной нагрузке составляет более 40% и менее 5% соответственно.

  • На отходящих питающих линиях необходимо проектировать трансформатор в трех фазах.

  • На выводах вторичной обмотки должны быть крышки, чтобы была возможность провести опломбировку.

  • Токовые обмотки электросчетчиков и вторичные обмотки трансформатора соединяются вне цепей защиты и наряду с измерительными приборами.

  • Запрещено устанавливать промежуточные ТТ для использования расчетных счетчиков.

  • Заземление на вторичных обмотках необходимо устраивать на зажимах трансформатора.


Требования к ТН

  • Если ввод трехфазный, следует использовать одно трехфазное устройство или три однофазных.

  • Параметры проводов и кабелей для цепей напряжения расчетных счетчиков должны гарантировать потери не более 0,25% от номинального напряжения устройства с классом точности 0,5. Можно от трансформаторов прокладывать отдельные кабели к счетчику.

  • Решетки и дверцы камер с предохранителями должны быть опломбированы, при невозможности это сделать, нужно поставить пломбы на выводы.

  • Вторичные обмотки должны быть заземлены на зажимах трансформатора или на ближайшей от него сборке зажимов.

На нашем сайте мы используем cookie для сбора информации технического характера.

Нормативные документы по эксплуатации трансформаторов

  • path.a»>Главная
  • Поддержка
  • Нормативные документы

В разделе собраны различные документы регламентирующие процессы установки и эксплуатации трансформаторов: правила устройства электроустановок, технические условия, системы стандартов безопасности труда и иные нормативные документы.

ГОСТ 10458-81 — Трансформаторы для индукционных электротермических установок на частоту от 500 до 10000 Гц. Основные параметры

ГОСТ 11920-85 — Трансформаторы силовые масляные общего назначения напряжением до 35 кВ включительно. Технические условия

ГОСТ 12.2.007.2-75 — Система стандартов безопасности труда.Трансформаторы силовые и реакторы электрические. Требования безопасности

ГОСТ 12.2.024-87 — Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля

ГОСТ 14209-85 — Трансформаторы силовые масляные общего назначения. Допустимые нагрузки — Нормативные документы

ГОСТ 15542-79 — Трансформаторы рудничные силовые взрывобезопасные. Общие технические условия

ГОСТ 16555-75 — Трансформаторы силовые трехфазные герметичные масляные. Технические условия

ГОСТ 16772-77 — Трансформаторы и реакторы преобразовательные. Общие технические условия

ГОСТ 17544-85 — Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия

ГОСТ 18628-73 — Трансформаторы питания сетевые однофазные на напряжения от 1000 до 35000 В и мощностью до 4000 ВхА. Основные параметры

ГОСТ 18629-73 — Трансформаторы питания и дроссели фильтров выпрямителей. Ряд электрических потенциалов

ГОСТ 18685-73 — Трансформаторы тока и напряжения.Термины и определения

ГОСТ 11677-85 — Трансформаторы силовые. Общие технические условия

ГОСТ 14209-97 — Руководство по нагрузке силовых масляных трансформаторов

ГОСТ 16110-82 — Трансформаторы силовые. Термины и определения

ГОСТ 19294-84 — Трансформаторы малой мощности общего назначения. Общие технические условия

ГОСТ 1983-2001 — Трансформаторы напряжения. Общие технические условия

ГОСТ 20243-74 — Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании

ГОСТ 20247-81 — Трансформаторы и агрегаты трансформаторные силовые электропечные. Общие технические условия

ГОСТ 20938-75 — Трансформаторы малой мощности. Термины и определения

ГОСТ 21023-75 — Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты

ГОСТ 22756-77 — Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции

ГОСТ 23624-2001 — Трансформаторы тока измерительные лабораторные. Общие технические условия

ГОСТ 23871-79 — Трансформаторы электронно-магнитные многофункциональные. Термины и определения

ГОСТ 24687-81 — Трансформаторы силовые и реакторы электрические. Степени защиты

ГОСТ 27360-87 — Трансформаторы силовые масляные герметизированные общего назначения мощностью до 1600 кВxА напряжением до 22 кВ.

Основные параметры и общие технические требования

ГОСТ 23625-01 Надежность трансформаторов напряжения

ГОСТ 3484.2-88 — Трансформаторы силовые. Испытания на нагрев

ГОСТ 3484.3-88 — Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции

ГОСТ 3484.5-88 — Трансформаторы силовые. Испытания баков на герметичность

ГОСТ 30830-2002 Трансформаторы силовые. Часть 1

ГОСТ 3484.1-88 Трансформаторы силовые. Методы электромагнитных испытаний

ГОСТ 4.316-85 — Система показателей качества продукции. Трансформаторы силовые, нулевого габарита, измерительные. Подстанции. Номенклатура показателей

ГОСТ 4.375-85 — Система показателей качества продукции. Преобразователи, усилители, стабилизаторы и трансформаторы измерительные аналоговые. Номенклатура показателей

ГОСТ Р 51559-2000 — Трансформаторы силовые масляные для электрических железных дорог переменного тока

ГОСТ Р 51689-2000 — Двигатели асинхронные мощностью от 0,12 до 400 кВт включительно. Общие технические требования

ГОСТ 7746-2001 — Трансформаторы тока. Общие технические условия

ГОСТ 8008-75 — Трансформаторы силовые. Методы испытаний устройств переключения ответвлений обмоток

ГОСТ 8.216-88 — Трансформаторы напряжения. Методика поверки

ГОСТ 8.217-2003 — Трансформаторы тока. Методика поверки

ГОСТ 9680-77 — Трансформаторы силовые мощностью 0,01 кВxА и более. Ряд номинальных мощностей

ГОСТ 9879-76 — Трансформаторы силовые судовые. Основные параметры

Информация о продукции, подлежащей обязательной сертификации

РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования

Трансформаторы силовые термины и определения

Требования к трансформаторам тока и напряжения для АИИСКУЭ

Как правильно установить трансформаторы тока?

Советы по правильной установке трансформаторов тока для получения максимальных результатов

Вы тщательно изучили субсчетчики, трансформаторы тока и средства связи, чтобы определить идеальное оборудование для своего проекта. Далее пришло время рассмотреть процесс установки трансформатора тока. Даже если успех вашего проекта не зависит от точности уровня дохода, есть простые шаги, которые вы можете предпринять, чтобы обеспечить бесперебойную установку трансформатора тока и максимальную производительность.

Имейте в виду, что установка трансформатора тока и счетчика всегда должна выполняться обученным квалифицированным специалистом с соблюдением всех местных электротехнических правил.

Убедитесь, что ТТ имеет надлежащий размер

Параметры проекта постоянно изменяются, поэтому перед установкой трансформатора тока важно убедиться, что имеющийся ТТ по-прежнему подходит для вашего приложения и что его размер соответствует нагрузке вы хотите измерить. Есть два ключевых фактора при выборе трансформатора тока: номинальный ток и физический размер.

Номинальный ток указывает силу тока, которая может быть измерена конкретным трансформатором тока. В большинстве случаев точность трансформатора тока составляет от 5% до 120% от его номинального тока. Это означает, что если номинальный ток ТТ составляет 100 А, его можно использовать в сетях от 5 А до 120 А. При токе ниже 5 А ТТ не будет таким точным, а при токе выше 120 А ТТ может начать насыщаться, что опять же приведет к неточным показаниям.

В дополнение к номинальному току важно учитывать физический размер ТТ. Установка трансформатора тока на провод, размер которого слишком велик для окна, означает, что ТТ не сможет правильно замкнуться, что приведет к неверным показаниям. Также не рекомендуется увеличивать размер ТТ, и, как правило, окно ТТ не должно превышать размер проводника более чем на 50 % для обеспечения наилучшей точности.

Проверка полярности провода

После того, как ТТ установлен вокруг проводника, пришло время подключить его к измерителю мощности. Если ваш компьютерный томограф включает провода отведений, цветовая маркировка будет указывать на полярность провода. Как правило, белый провод является положительным, а черный — отрицательным и должен быть подключен к положительной (+) и отрицательной (-) клеммам измерителя соответственно. Если ваш ТТ использует альтернативную цветовую схему, например бело-коричневую, проверьте документацию на ТТ, прежде чем выполнять такое подключение.

Как и в случае с ориентацией фаз, если провода подключены к счетчику «назад», счетчик будет измерять отрицательную энергию для этой фазы, поэтому важно уделить время правильному подключению.

Убедитесь, что ТТ подключен к правильному проводнику

Это может показаться очевидной деталью, но для того, чтобы счетчик собирал точные данные, ТТ должны быть установлены на той же фазе, что и вход напряжения. Несоответствие трансформаторов тока и входов напряжения приведет к ошибочным измерениям, поэтому особенно важно проверить этот этап установки трансформатора тока перед тем, как покинуть рабочее место.

Рекомендуется маркировать выводы ТТ, чтобы обеспечить правильное подключение ТТ к нужной клемме на измерителе. Для переполненных панелей или распределительных устройств это может быть важно для отслеживания того, какие провода идут к какому терминалу. Это также может сэкономить время, если после установки необходимо устранить неполадки.

Не удлиняйте выводы ТТ слишком сильно

В общем, можно удлинять выводы ТТ с помощью проводки аналогичного сечения (обычно витая пара). Чтобы свести к минимуму шум или помехи и гарантировать, что максимальная нагрузка трансформатора тока не будет превышена, важно не удлинять провода сверх того, что реально необходимо для установки. Другими словами, если расстояние между счетчиком и электрической панелью составляет 20 футов, нет необходимости иметь 50-футовый подводящий провод, который может отрицательно сказаться на точности (и добавить ненужные затраты). Для поддержания максимальной производительности всегда лучше использовать более короткие кабели.

Проверьте свою работу

Процесс установки может занять много времени, но сделать паузу, чтобы убедиться, что установка выполнена правильно, — лучший способ предотвратить дорогостоящие выезды на место для устранения неполадок. Прежде чем уйти, убедитесь, что показания счетчика «имеют смысл» для измеряемой нагрузки. На этом шаге часто обнаруживаются проблемы с установкой трансформатора тока, проблемы с настройкой счетчика или другие подводные камни конфигурации.

Монтаж и электромонтаж ТТ — Continental Control Systems, LLC

ВНИМАНИЕ! Трансформаторы тока (ТТ) обычно устанавливаются в электрооборудовании со смертельным высоким уровнем напряжения. Прежде чем пытаться установить трансформаторы тока, прочитайте страницу «Безопасность при установке трансформаторов тока».

ОСТОРОЖНО! Счетчики WattNode предназначены для работы только с трансформаторами тока с выходным напряжением 0,333 В переменного тока. Этот тип ТТ имеет встроенный нагрузочный резистор, который обеспечивает безопасный выходной сигнал низкого напряжения. Использование любого другого типа ТТ приведет к неправильным измерениям мощности и может привести к необратимому повреждению измерителя WattNode.

  • В отличие от ступенчатых трансформаторов тока с токовыми выходами, эти трансформаторы тока имеют внутреннюю нагрузку, обеспечивающую безопасное выходное напряжение 0,333 В переменного тока, поэтому закорачивающие блоки не нужны.

Ключевые точки

  • Установите трансформаторы тока на фазный провод, соответствующий фазе входа напряжения счетчика.
  • Установите ТТ так, чтобы стрелка или метка «Эта сторона к источнику» была обращена к выключателю, питающему нагрузку.
  • Подсоедините белый и черный провода ТТ к соответствующим входным клеммам ТТ с белыми и черными точками.

Загрузить: Инструкция по установке и подключению трансформаторов тока (AN-130) (PDF, 3 страницы)

Размыкание и замыкание трансформаторов тока

Раздельные трансформаторы тока Accu-CT серии открываются путем нажатия на панели с накаткой, чтобы освободить защелку и потяните / поверните верхнюю часть, чтобы открыть. Убедитесь, что сопрягаемые поверхности чистые. Мусор увеличит зазор, снижая точность. Поместите ТТ вокруг проводника и поверните верхнюю часть обратно в закрытое положение, пока защелка не закроется. Закрепите ТТ на проводнике с помощью кабельной стяжки через окно ТТ и вокруг проводника.

CTML Серия ТТ с разъемным сердечником открывается, потянув за защелку. Убедитесь, что сопрягаемые поверхности чистые. Мусор увеличит зазор, снижая точность. Поместите ТТ вокруг проводника и закройте его, пока не услышите, как защелка защелкнулась.

Модели ТТ с расщепленным сердечником серии CTS и серии CTBL можно открывать для установки вокруг проводника или шины. Эти трансформаторы тока состоят из двух частей: корпуса в форме буквы «С» и секции «I», которая снимается для установки. Чтобы открыть ТТ с расщепленным сердечником модели CTS, вытяните I-образную секцию прямо из корпуса в форме буквы «C». Чтобы открыть шину CT модели CTBL, сначала удалите винты с накатанной головкой, которые крепят I-образную секцию. Требуется сильная тяга, особенно когда ТТ совершенно новый.

Съемная секция подходит только в одном направлении, поэтому, когда она снимается, обратите внимание, как стальные части сердечника подходят друг к другу. Закрывая ТТ, обязательно совместите концы таким же образом. Если кажется, что ТТ заедает и не закрывается, вероятно, части стального сердечника не выровнены должным образом. Не применяйте чрезмерную силу! Вместо этого переместите или покачайте съемную часть, пока ТТ не закроется без чрезмерного усилия.

После повторной сборки ТТ с разъемным сердечником модели CTS можно закрепить нейлоновую кабельную стяжку по периметру ТТ для предотвращения случайного открытия. На моделях шин CTBL переустановите нейлоновые винты и затяните их пальцами. Не используйте отвертку!

Обратите внимание, что C-образный корпус и съемная I-образная секция открывающегося типа CT откалиброваны как единое целое. Для обеспечения максимальной точности эти детали не следует заменять другими трансформаторами тока.

ТТ со сплошным сердечником требуют, чтобы измеряемый фазный провод был отсоединен на одном конце, чтобы его можно было провести через отверстие в ТТ. Это нетрудно, когда сечение провода маленькое, но становится непрактичным при большем сечении провода и множественных параллельных проводниках.

Фазные проводники

Для правильных измерений трансформаторы тока должны быть установлены на фазном проводе, который соответствует входу напряжения. Входные разъемы напряжения находятся на зеленой пятиконтактной винтовой клеммной колодке. Например, CT1 или ØA CT должен быть установлен на том же фазном проводе, который подключен к входу напряжения VA или ØA. Аналогично, CT2 или ØB CT устанавливается на той же фазе, что и вход напряжения VB или ØB, а вход CT3 или ØC CT устанавливается на вход напряжения VC или ØC. Для идентификации проводов может помочь использование цветной ленты или этикеток.

Чтобы уменьшить магнитные помехи между ТТ на соседних фазах, рекомендуется разнести их на расстояние около 1 дюйма (25 мм). Это также помогает предотвратить образование мостиков пыли и мусора на клеммах фазных проводов или шин и возможное возникновение дугового пробоя.

Для обеспечения максимальной точности отверстие ТТ не должно быть больше, чем фазный провод, более чем на 50 %. Если отверстие ТТ намного больше, чем проводник, расположите проводник в центре отверстия ТТ. Если это невозможно, попытайтесь расположить проводник в нижней части U-образной половины ТТ, вдали от открытого конца, где происходит утечка магнитного потока.

Пластиковые кабельные стяжки можно использовать для фиксации положения трансформатора тока на фазном проводе. Кабельная стяжка также может быть закреплена по периметру некоторых моделей трансформаторов тока, чтобы предотвратить их случайное открытие.

См. страницу выбора ТТ для получения дополнительной информации о выборе ТТ.

Ориентация и полярность

ТТ маркируются символом (стрелкой) или этикеткой, указывающей правильную механическую ориентацию ТТ на измеряемом проводнике. Найдите стрелку или метку «Эта сторона по направлению к источнику» на ТТ и установите ТТ так, чтобы метка или стрелка были обращены к источнику тока: как правило, счетчику коммунальных услуг или автоматическому выключателю.

Помимо установки трансформаторов тока с правильной механической ориентацией, необходимо также соблюдать правильную электрическую полярность, на что указывают их белые и черные провода. Каждая пара проводов трансформатора тока подключается к соответствующей клемме на черной шестипозиционной винтовой клеммной колодке. Клеммы имеют маркировку CT1 или ØA, или CT2, или ØB, и CT3 или ØC CT. Полярность каждой пары клемм обозначена бело-черной точкой на этикетке. Убедитесь, что белый провод подключен к клемме фазы, совмещенной с белой точкой, а черный провод — к клемме с черной точкой.

Помните, что для правильной работы как физическая ориентация, так и электрическая полярность каждой фазы должны быть правильными. Если фаза реверсирована электрически или механически, и ток течет в обратном направлении, счетчик WattNode будет измерять, в зависимости от модели, нулевую или отрицательную энергию для этой фазы.

Провода отведений ТТ

Если провода отведений ТТ длиннее, чем необходимо, их можно укоротить. Короткие отводящие провода ТТ помогают свести к минимуму помехи от электрических помех. Если отводящие провода CT должны быть длиннее 8 футов, их можно удлинить. Как правило, лучше устанавливать измеритель WattNode рядом с измеряемыми проводниками, а не удлинять провода ТТ.

Однако можно удлинить провода ТТ на 100 футов (30 м) и более, используя витую пару. Национальный электротехнический кодекс (NEC) требует, чтобы провода ТТ были проложены в кабелепроводе (кабелепроводе). Металлический кабелепровод выполняет роль экрана, но при использовании ПВХ рекомендуется использовать экранированную витую пару. Если расстояние небольшое, силовые провода для входов напряжения счетчика могут проходить в одном и том же кабелепроводе. Однако при прокладке на большие расстояния силовые проводники не должны прокладываться в том же кабелепроводе, что и удлинительные провода трансформатора тока, чтобы свести к минимуму влияние шума линии электропередачи на чувствительные сигналы трансформатора тока. Дополнительную информацию см. на странице «Удлинение провода трансформатора тока».

Таблица заполнения кабелепроводов NEC не касается витых пар. Калибр проводов CT обычно находится в диапазоне от № 20 до № 18 AWG. Диаметр провода CT витой пары № 20 AWG примерно такой же, как у одиночного изолированного проводника № 6 AWG THHN/THWN-2, 0,249 дюйма (6,33 мм). Допускается использование четырех проводников #6 в кабелепроводе диаметром 3/4 дюйма. NEC заявляет, что максимальное количество изгибов эквивалентно четырем изгибам на четверть (всего 360 градусов) между распределительными коробками.

При прокладке нескольких наборов токоподводящих проводов ТТ в одном кабелепроводе предположим, что на каждый метр требуется 3 проводника №6, и используйте таблицу заполнения кабелепроводов NEC для оценки требуемого размера кабелепровода. Например, отведения CT на три метра будут эквивалентны 9x проводники #6 AWG. Из таблицы видно, что в кабелепроводе диаметром 1-1/4 дюйма разрешено использовать 11 проводников #6.

Выполнение соединений

Поскольку входы CT преобразователя WattNode подвержены повреждению от электростатического разряда (ЭСР), всегда на мгновение заземляйтесь, прикасаясь к электрическому корпусу или другому заземленному металлическому предмету, прежде чем прикасаться к преобразователю.
