тест преобразователя на конденсаторах, обзор схемы и характеристик стабилизатора с RU7088R

Для чего он нужен с такими параметрами? В принципе можно и обойтись без него, повышающий трансформатор и диодный мост могут заменить этот прибор запросто. Но небольшие габариты и возможность регулировки выходного напряжения делают этот девайс достойным того, чтобы обратить на него внимание. Утилитарное предназначение с сайта продавца:
1. Зарядка конденсаторов питания электромагнитных пушек.
2. Питание электронных устройств.
3. Испытания высоким напряжением
4. Борьба с хомяками

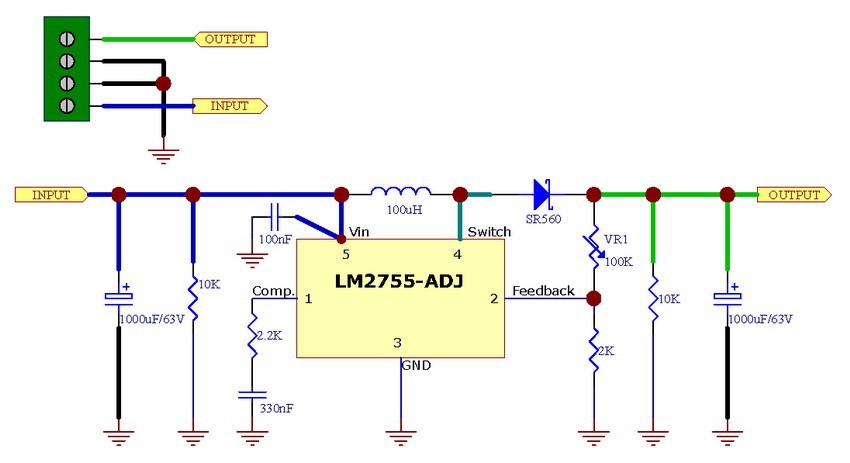

В данном обзоре я рассмотрю его применение в тестах китайских безродных электролитических конденсаторов.

Габариты: 60х50х22
Вес: 55 грамм
Сборка-пайка на четверочку, флюс кое-где не отмыт.


Силовой Переключающий элемент — RU7088R — MOSFET, 70V, 80A
Остальные микросхемы с заботливо потертыми производителем маркировками.

Вход защищен от переплюсовки автомобильным предохранителем на 10А.
Выходная мощность 40 Ватт (Пиковая 70 Ватт)
Максимальный ток 0,2 А
Ток покоя: 15 мА
Рабочая частота: 75 кГц
Алгоритм работы: Подаем на вход 8-32 В DC, подстроечным резистором выставляем требуемое напряжение на выходе. (изменение входного напряжения в заданном диапазоне не влияет на выходное!)
По факту при 8 вольтах преобразователь работает нестабильно. При 10 В нестабильно работает под нагрузкой. Нормально работает от 12 В и выше.
Выход Мин и Макс:


Перед тем, как перейти к экспериментам, напоминаю — на разных частях платы присутствует высокое напряжение, которое опасно для ваших любимых дорогостоящих приборов!

Купил я как-то парочку конденсаторов на Алиэкспресс и написал про них обзор: Алюминиевый электролитический конденсатор 2200 мкФ 450 В Hitachi или «Hitachi»
Кому лень ходить по ссылкам: при низковольтных измерениях – отличные конденсаторы. Но аборигены mysku.club методом запугивания убедили меня, что вряд ли они будут работать при высоком напряжении, и красивый взрыв с эффектно разлетающимися конфетти из фольги неизбежен. Я переложил на всякий случай конденсаторы из ящика стола в сейф для хранения оружия и запретил к нему подходить всем, кроме тещи.


Собрал вот такой стенд на лоджии (благо там сейчас ремонт):

Для пущего эффекта разложил все равномерно вокруг конденсатора. Подключил и токоизмерительные клещи, и термопару примотал изолентой к корпусу- я же серьезный исследователь. Камеру засунул в аквабокс.

Подготовка

Экипировался в хоккейную ракушку, маску сварщика, в бандану из противопожарной кошмы (защитил все круглое), примотал к рукам палки для скандинавской ходьбы – манипуляторы, кнопки нажимать. Позвонил в МЧС: «Не спите». «Нет, не спим», — ответили в МЧС. «Это, вообще-то, не вопрос был, а пожелание.»
Все вроде бы готово. Обратил внимание, что ветер стих, смолкли птицы, перестал плакать маленький ребенок за стеной, только несмазанные детские качели внизу заунывно скрипели потревоженные чьей-то беспечной рукой… Хотел перекреститься, но куда-там, чертовы палки…

Включил, наблюдал в щелочку, напряжение росло. На электродах конденсатора, у меня-то нервы железные. За несколько секунд напряжение достигло максимума в 394 В, температура на корпусе электролита не менялась в течении 10 минут. Т. е. конденсатор прошел тест на живучесть. Порадовался, но чувство легкого разочарования осталось…

После выключения питания конденсатор довольно долго разряжается. Ускорение этого процесса с помощью металлического предмета приводит к вспышке, хлопку и порче металлического предмета.
Если не удалось использовать китайский электролит в качестве китайской петарды, придется его использовать по прямому назначению.
Что можно и нужно измерить? Правильно – ток утечки при заданном напряжении. У меня максимально возможное 394 В, на нем и будем мерить.

У идеального конденсатора ток утечки стремится к нулю. В реальности все не так, поэтому смотрим в таблицу и выбираем оттуда значение, которое ток не должен превышать. Для моего конденсатора 2200 мкФ на 394 вольтах не более 5,5 мА.
Схема подключения приборов при измерении:

Методика измерения — замыкаете накоротко амперметр, полностью заряжаете конденсатор, контролируя напряжение вольтметром. После полного заряда размыкаете амперметр – он показывает ток утечки. Если уверенны в своем амперметре, то можете его входы не замыкать, тогда еще и ток заряда посмотрите.


Для испытуемого конденсатора ток утечки в норме. От этого он не стал японским, но его смело можно использовать.
Выводы:
Не знаю, годен ли обозреваемый в качестве источника питания, пульсации я осциллографом не смотрел, но заряжать конденсаторы, пытать шпионов и убивать хомяков данным устройством можно.

Плюсы:
+ работает
+ приличный изменяемый диапазон выходного напряжения
+ есть возможность выбора входного напряжения
Минусы:
— можно предъявить претензии к качеству пайки и отмывки платы. Не критично, но все же.
Если нужен источник высокого напряжения, можно брать.
