Потенциометры непроволочные прецизионные / Продукция / АО «НИИ Гириконд»

ПОТЕНЦИОМЕТРЫ прецизионные непроволочные






Потенциометры прецизионные непроволочные (на основе проводящих пластмасс) предназначены для использования в качестве датчиков положения или перемещения в автоматических системах управления в различных отраслях техники: авиационной, ракетно-космической, корабельной, в различных промышленных системах и т. д.
        Потенциометрические датчики выпускаются
двух видов: углового и линейного перемещения с износоустойчивостью до 10 млн. поворотов.



Тип

Конструкция

Функциональная
характеристика

Допускаем. отклонения функцион. хар-ки

Номиналь-
ное
сопро
тив
ление,
Ом

Угол поворота (град.),
рабочий ход (мм)

Датчики углового перемещения

ПТ1-2а,б

Сдвоенный

1 секция – кусочно-
                  линейная

2 секция – линейная

±4,0%

R1 – 500

±200

R2–1000±200

а – ±35°

б – ±65°

ПТ1-4

Сдвоенный,

Линейная

±1,0%

2200 ±20%

±35°

ПТ1-6 а, б

Счетверенный

Линейная

±1,0%

2200 ±20%

±32°

Элементы резистивные датчиков линейного перемещения

Резистивные
элементы
ЭР1-1



Одинарные
и сдвоенные

Линейная

±0,75

5000 ±5%

90; 120; 165; 180; 250 мм

Модуль
резистивный МР1-2

Односекционный
и двухсекционный

Линейная

±0,2…0,5

1000…3300 ±30%

75; 120; 165; 205; 254 мм





















Потенциометр, посуществу, является делителем или преобразователем напряжения. Напряжение на выходе потенциометра изменяется от 0% до 100% от напряжения на входе, являясь функцией угла поворота вала потенциометра или линейного перемещения подвижного контакта. При этом могут реализовываться различные функциональные характеристики: линейная (с постоянной крутизной), кусочно-линейная (с крутизной, отличающейся от участка к участку), синусная, логарифмическая и др.

Функциональные характеристики потенциометров на основе проводящих пластмасс определяются формой резистивной дорожки, а также формой и расположением электродов. Зависимость «угол-напряжение» в прецизионных потенциометрах выдерживаются с высокой точностью, например, для линейной характеристики отклонение выходного напряжения от расчетного составляет не более ±0,05% в любой точке.

Прецизионные потенциометры на основе проводящих пластмасс отличаются высокой стабильностью, долговечностью (10·106 поворотов), высокой скоростью работы (600 об/мин и выше), стойкостью к воздействию механических, климатических и специальных факторов.

Конструктивно потенциометры выполняются в корпусах из легких сплавов с валами из нержавеющей стали, установленными в прецизионных шарикоподшипниках. Выпускаются одно- и многосекционные потенциометры. У последних от одного вала синхронно работают несколько секций с одинаковыми или различными функциональными характеристиками.

Прецизионные потенциометры используются в качестве датчиков (задатчиков) угла поворота или позиционирования в системах управления самых различных объектов, например: антенные станции наземного и бортового базирования, рулевые приводы и приводы механизации крыла летательных аппаратов, измерительные и исполнительные механизмы дорожно-строительных машин, системы наведения, подъемные краны, станки ЧПУ.

Производством АО «НИИ «Гириконд» в настоящее время могут выпускаться следующие типы прецизионных потенциометров на основе проводящих пластмасс:

ПТ1-2 – сдвоенный, первая секция имеет кусочно-линейную (ломаную) характеристику, вторая секция – линейную. ПТ1-2а — угол регулирования ±35°, ПТ1-2б — угол регулирования ±65°;

ПТ1-4 – сдвоенный, с полным углом регулирования ±70°, имеет линейную характеристику;

ПТ1-6 – счетверенный, с полным углом регулирования ±64°, имеет линейную характеристику;

ПТ1-7 – одинарный, с углом регулирования 200°, имеет линейную характеристику.

            Кроме того, разработаны и выпускаются резистивные элементы типа ЭР1-1, одинарные и сдвоенные, с ходом регулирования от 90 мм до 250 мм для потенциометрических датчиков поступательного перемещения.

          Дальнейшие перспективы развития этого направления:

— разработка и организация производства потенциометров с углом регулирования 320°… 350° и линейностью ±0,05%;

— возможны работы по модификации существующих изделий и разработка новых потенциометров по специальным требованиям потребителей.

Потенциометр непроволочный ПТ1-6 | РЕОМ

Потенциометры прецизионные непроволочные (на основе проводящих пластмасс) предназначены для использования в качестве датчиков положения или перемещения в автоматических системах управления в различных отраслях техники: авиационной, ракетно-космической, корабельной, в различных промышленных системах и т. д.
Потенциометрические датчики выпускаются двух видов: углового и линейного перемещения с износоустойчивостью до 10 млн. поворотов.

Технические условия: АЖЯР.434175.004 ТУ ГК

Датчики обратной связи в системах управления авиационных рулевых гидроприводов.

Конструкция:

Счетверенные односекционные потенциометры состоят из четырех электрически независимых одинарных потенциометров R1, R2, R3, R4, расположенных на общей плате.

Обозначение при заказе: потенциометр ПТ1-6Б ±1% 2,2 кОм ±20 % В, АЖЯР.434175.004 ТУ

Номинальное сопротивление потенциометров R1, R2, R3, R4:  2,2 кОм

Допустимое отклонение сопротивления: ±20 %

Механический угол поворота подвижной системы (без упоров): 360°

Полный угол регулирования: 64° ±2°

Функциональная характеристика изменения напряжения от угла поворота подвижной системы: линейная

Допустимое отклонение функциональной характеристики: ±1,0 %

Рассогласование секций в средней точке: макс ±1 %

Число циклов перемещения подвижной системы: мин 5·106

Максимальная скорость вращения подвижной системы: 600 об/мин

Момент трогания подвижной системы: макс 9,8 (100) мН·м (гс·см)

Напряжение, при котором изоляция резисторов сохраняет электрическую прочность: мин (50 Гц) 500 Вэфф

Сопротивление изоляции: мин 50 МОм

Напряжение питания: макс 15,5 В

Интервал рабочих температур: -60 … +140 °С

Масса: макс 50 г

Наработка, мин 3000 ч

Срок сохраняемости: мин 25 лет

Климатическое исполнение: «В»

Потенциометр теплостойкий прецизионный проволочный типа ПТП


Задать вопрос

Предназначен для работы в цепях постоянного и переменного тока частотой до 400 Гц.

Изготавливаются в климатическом исполнении УХЛ по ГОСТ В 20.39.404-81.

Варианты исполнения

Вид потенциометра Исполнение Масса, не более, г Электрическая схема Мощность рассеяния, Вт
ПТП11 одинарный 35   1
ПТП12 сдвоенный 55
ПТП13 строенный 80
ПТП14 счетверенный 104

Электрические параметры

Функциональная зависимость Вид потенциометра Номинальная величина сопротивления, кОм Допускаемое отклонение от функциональной зависимости в %
одинарные и нижние в блочных вторые и последующие в блочных
Линейная ПТП 11, 12, 13, 14 0,2; 0,25; 0,32; 0,4; 0,5 ±0,4±0,6 I кл.II кл. ±0,6±0,9 I кл.II кл.
0,63; 0,8; 1; 1,25; 1,6; 2; 2,5 ±0,3±0,5 I кл.II кл. ±0,45±0,75 I кл.II кл.
3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20 ±0,2±0,3 I кл.II кл. ±0,3±0,45 I кл.II кл.

Внешние воздействующие факторы

Механические факторы:
Синусоидальная вибрация:
диапазон частот, Гц 1-2 000
амплитуда ускорения, м•с-2 (g)  100 (10)
Акустический шум:
диапазон частот, Гц 50-10 000
уровень звукового давления, дБ 150
Механический удар:
Многократного действия:
пиковое ударное ускорение, м•с-2 (g) 400 (40)
длительность действия, мс 2 — 20
Линейное ускорение, м•с-2 (g) 250 (25)
Климатические факторы:
Атмосферное пониженное рабочее давление, кПа (мм рт. ст.) 0,67*103 (5)
Атмосферное повышенное рабочее давление, кПа 3
Повышенная температура среды, C:
рабочая при номинальной мощности рассеяния 100o
максимально допустимая рабочая при снижении номинальной мощности рассеяния на 50% 120o
предельная 70o
Пониженная рабочая и предельная температура среды, C — 60o
Смена температур, C:
от максимально допустимой рабочей до пониженной температуры среды — 60o … + 120o
Степень жесткости по ГОСТ 20.57.406-81 Х
Динамическая пыль (песок) +
Иней и роса +

Надежность

Минимальная наработка, ч 3 000
Изменение полного сопротивления, не более, % 2
Изменение допускаемого отклонения от функциональной характеристики, не более, % 50
Минимальный срок сохраняемости, лет 12
Изменение полного сопротивления, не более, % 1

Потенциометры прецизионные: основы работы потенциометров

Потенциометры прецизионные.

Потенциометр, как регулируемый делитель является универсальным изделием для различных приложений.

Прецизионные потенциометры обладают улучшенными техническими характеристиками, изготовлены в жестких электрических и механических допусках, отличаются высоким эксплуатационным ресурсом.

1. Основные принципы потенциометров

При помощи подвижного ползунка некоторый потенциал снимается с элемента сопротивления, имеющего определенное общее напряжение.

Следуя этому принципу деления напряжения потенциометр может использоваться как источник стандартных значений и как датчик позиций.

В прецизионных потенциометрах максимально допустимый ток 1мА. Допустимое напряжение зависит от размера и общего сопротивления.

2. Элементы сопротивления потенциометров

Различают следующие элементы сопротивления:

а) Проволока как элемент сопротивления — это очень традиционное исполнение. В зависимости от значения общего сопротивления используются различные металлические легирующие элементы.

Преимущества проволоки как элемента сопротивления: возможны малые допуски на линейность, на сопротивление и на температурный коэффициент.

Сопротивления общего назначения могут изготавливаться малыми сериями. Прекрасные электрические данные, низкие затраты на изготовление, высокая гибкость.

Недостатками потенциометров проволочных являются низкая разрешающая способность из-за перехода с витка на виток, относительно невысокий срок эксплуатации из-за стирания, высокий электрический уровень шума связанный с износом, малая пригодность при ударных и вибрационных нагрузках и высокой скорости перестановки.

б) Элементы сопротивления гибридной техники

Эта техника прдлагается на рынке лишь немногими изготовителями. Она представлена промежуточным решением между проволокой и проводящими искусственными материалами как элементами сопротивления.

Витки проволоки заполняются в специальном процессе в толстослойной массе и весь элемент покрывается этой пастой.

Преимущества в сравнении с проволокой: высокая разрешающая способность, высокая продолжительность эксплуатации, высокая устойчивость к ударным и вибрационным нагрузкам, допускается высокое число оборотов.

в) Проводящие искусственные материалы как элементы сопротивления

Эта современная технология используется прежде всего в современных одновитковых потенциометрах, и при этом может быть достигнут очень высокий срок эксплуатации.

Преимущества этой техники: очень высокий срок эксплуатации, практически бесконечная разрешающая способность, высокая устойчивость к ударным и вибрационным нагрузкам, высокое число оборотов.

Малые допуски при этом трудно реализовать, отсюда дороговизна. Плохой температурный коэффициент, пригодны только для потенциометров с <360° p=»»>

3. Механический угол поворота

Очень часто и особенно рукой тяжело установить точное желаемое значение, так как это требует точного позиционирования оси потенциометра, соединенной с ползунком на высокоразрешающем элементе сопротивления. Поэтому различают:

а) Многооборотный потенциометр

Много лет уже широко известен прецизионный потенциометр на 10 механических оборотов, то есть с механическим углом поворота до 3600°.

Исполнение в проволочной гибридной технике может быть приобретено за очень низкую цену. Из-за очень больших количеств таких потенциометров выпускаемых в мире они используются как точные регулировщики напряжения на передних платах измерительных, управляющих и регулирующих приборов.

Чем больше механический угол поворота, и тем самым механическое число поворотов, тем выше точность установки.

б) Потенциометр с одним механическим оборотом (угол поворота 360°)

Этот вид часто используется как аналоговый датчик угла поворота. Для многих применений вполне достаточноодного поворота для всего интервала сопротивления, особенно если весь интервал сопротивления должен быстро выставляться.

4. Механические виды — наиболее часто используемыми видами являются:

а) Крепления в одной точке

Такие крепления часто используются в сочетании с регуляторами ручного управления или при малых скоростях установки. Прецизионные потенциометры с одноточечным креплением почти всегда оснащены прецизионным подшипником скольжения в нарезной втулке . Поэтому оно рекомендуется только для медленной скорости установки без радиальных и аксиальных нагрузок на ось потенциометра. Эти потенциометры экономически более выгодны, чем соответствующие им с сервофланцем или с шарикоподшипником.

б) Потенциометр прецизионный с синхрофланцем (сервофланцем либо шарикоподшипником)

Такие подшипники используются чаще всего в сочетании с моторами и другими элементами привода. Подшипником почти всегда является прецизионный шарикоподшипник, который выдерживает намного более высокое число оборотов, как и более высокие аксиальные и радиальные нагрузки. При этом монтаж происходит либо с тремя нарезными отверстиями в фланце, либо с тремя, так называемыми, синхронизационными скобами. Такое строение используется в первую очередь для применения потенциометра как аналогового датчика угла.

5. Моторные потенциометры

В измерительной, управляющей и регулирующей технике очень часто потенциометры используются с приводом от различных моторов.

Существуют различные моторы: маленькие моторы постоянного тока (якорь без железа), особенно пригодные для самых низких напряжений разбега, миниатюрные шаговые моторы, сервомоторы переменного тока.

Все эти моторы могут быть снабжены жесткой передачей с большим числом редуцирований.

Основа моторных потенциометров включает в себя прежде всего соответствующее сопряжение (а также скользящее сопряжение) как и необходимые детали крепления.


применяемого при оценке соответствия оборонной продукции и проводит следующие виды аттестаций климатических испытательных камер: первичная аттестация, периодическая аттестация, повторная аттестация.

Задать вопрос

Контактная информация:
тел:
(812) 387-55- 06, 387-65-64, 387-86-94
тел/факс: (812) 327-96-60
e- mail: ,

<< Предыдущая  Следующая >>

Потенциометры прецизионные

Потенциометр, как регулируемый делитель, является универсальным изделием для различных приложений.

1.Основные принципы потенциометров

При помощи подвижного ползунка некоторый потенциал снимается с элемента сопротивления, имеющего определенное общее напряжение.

Следуя этому принципу деления напряжения потенциометр может использоваться и как источник стандартных значений, и как датчик позиций.

В прецизионных потенциометрах максимально допустимый ток 1мА. Допустимое напряжение зависит от размера и общего сопротивления.

2. Элементы сопротивления

Различают следующие элементы сопротивления:

а) Проволока как элемент сопротивления — это очень традиционное исполнение. В зависимости от значения общего сопротивления используются различные металлические легирующие элементы.

Преимущества проволоки как элемента сопротивления: возможны малые допуски на линейность, на сопротивление и на температурный коэффициент. Сопротивления общего назначения могут изготавливаться малыми сериями. Прекрасные электрические данные, низкие затраты на изготовление, высокая гибкость.

Недостатками являются низкая разрешеющая способность из-за перехода с витка на виток, относительно невысокий срок эксплуатации из-за стирания, высокий электрический уровень шума связанный с износом, малая пригодность при ударных и вибрационных нагрузках и высокой скорости перестановки.

б) Элементы сопротивления гибридной техники

Эта техника прдлагается на рынке лишь немногими изготовителями. Она представлена промежуточным решением между проволокой и проводящими искусственными материалами как элементами сопротивления. Витки проволоки заполняются в специальном процессе в толстослойной массе и весь элемент покрывается этой пастой.

Преимущества в сравнении с проволокой: высокая разрешающая способность, высокая продолжительность эксплуатации, высокая устойчивость к ударным и вибрационным нагрузкам, допускается высокое число оборотов.

в) Проводящие искусственные материалы как элементы сопротивления

Эта современная технология используется прежде всего в современных одновитковых потенциометрах, и при этом может быть достигнут очень высокий срок эксплуатации.

Преимущества этой техники: очень высокий срок эксплуатации, практически бесконечная разрешающая способность, высокая устойчивость к ударным и вибрационным нагрузкам, высокое число оборотов.

Малые допуски при этом трудно реализовать, отсюда дороговизна. Плохой температурный коэффициент, пригодны только для потенциометров с <360° p=»»>

3. Механический угол поворота

Очень часто и особенно рукой тяжело установить точное желаемое значение, так как это требует точного позиционирования оси потенциометра, соединенной с ползунком на высокоразрешающем элементе сопротивления. Поэтому различают:

а) Многооборотный потенциометр

Много лет уже широко известен прецизионный потенциометр на 10 механических оборотов, то есть с механическим углом поворота до 3600°. Исполнение в проволочной гибридной технике может быть приобретено за очень низкую цену.

Из-за очень больших количеств таких потенциометров выпускаемых в мире они используются как точные регулировщики напряжения на передних платах измерительных, управляющих и регулирующих приборов. Чем больше механический угол поворота, и тем самым механическое число поворотов, тем выше точность установки.

б) Потенциометр с одним механическим оборотом (угол поворота 360°)

Этот вид часто используется как аналоговый датчик угла поворота. Для многих применений вполне достаточноодного поворота для всего интервала сопротивления, особенно если весь интервал сопротивления должен быстро выставляться.

4. Механические виды — наиболее часто используемыми видами являются:

а) Крепления в одной точке

Такие крепления часто используются в сочетании с регуляторами ручного управления или при малых скоростях установки.

Потенциометры прецизионные с одноточечным креплением почти всегда оснащены прецизионным подшипником скольжения в нарезной втулке .

Поэтому оно рекомендуется только для медленной скорости установки без радиальных и аксиальных нагрузок на ось потенциометра.

Эти потенциометры экономически более выгодны, чем соответствующие им с сервофланцем или с шарикоподшипником.

б) Прецизионный потенциометр с синхрофланцем (сервофланцем либо шарикоподшипником)

Такие подшипники используются чаще всего в сочетании с моторами и другими элементами привода.

Подшипником почти всегда является прецизионный шарикоподшипник, который выдерживает намного более высокое число оборотов, как и более высокие аксиальные и радиальные нагрузки.

При этом монтаж происходит либо с тремя нарезными отверстиями в фланце, либо с тремя, так называемыми, синхронизационными скобами.

Такое строение используется в первую очередь для применения потенциометра как аналогового датчика угла.


применяемого при оценке соответствия оборонной продукции и проводит следующие виды аттестаций климатических испытательных камер: первичная аттестация, периодическая аттестация, повторная аттестация.

Задать вопрос

Контактная информация:
тел:
(812) 387-55- 06, 387-65-64, 387-86-94
тел/факс: (812) 327-96-60
e- mail: ,

<< Предыдущая  Следующая >>

Многооборотные потенциометры WXD3-13-2W 10K. Линейный ЛабБП 0-30В 0-3А (проект выходного дня)

Привет всем! Сегодня хочу рассказать про потенциометры (переменные проволочные резисторы) WXD3-13-2W по 10К каждый. Сам по себе резистор особого интереса для обзора не представляет (но я их обязательно протестирую), потому расскажу, зачем я купил эти детали на Али. На этот раз мы будем собирать, конструкцию выходного дня, Лабораторный линейный блок питания, с регулировкой напряжения от 0 до 30В и с возможностью ограничения тока от 0 до 3А. Как оказалось я самостоятельно повторил схему китайского конструктора за 6 баксов…))) Всем кому это интересно, добро пожаловать под Кат…

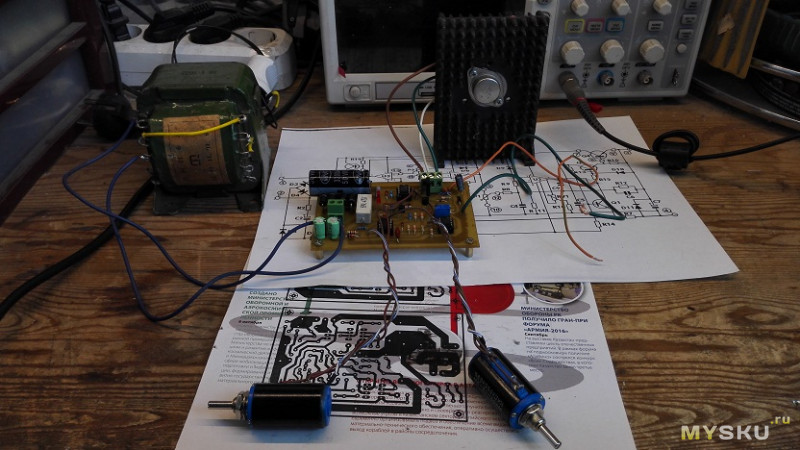

Кто следит за моими обзорами, вспомнят два обзора (один, два), моих блоков питания. Много было вопросов и даже подозрений, что я такое делаю, что мне хватает линейного БП на 1А…))) Ну вот… уже не хватает… Теория всемирного заговора разрушена)))… Потому захотелось собрать что-то надежное, недорогое, легко повторяемое с лучшими характеристиками (большим током). Это должен быть линейный Блок питания с малыми помехами на выходе. Примерно 2 дня штудировал интернет и выбрал широко известную болгарскую схему, которую успешно собрали, наверное, сотни радиолюбителей. Схема простая, легко воспроизводимая, не содержит каких-либо специфических деталей, и имеет множество отзывов и советов по настройке данного источника питания.
Не буду дольше вас держать в неведении, и привожу болгарскую схему…
икации к схеме, для регулировки напряжения и тока нужно использовать линейные переменные резисторы по 10К каждый… Поскольку я хочу, что бы регулировка была плавной, то я нашел на Али многооборотные прецизионные переменные резисторы…
Подтверждение покупки под спойлером…

Подтверждение покупки


Посылка пришла примерно за месяц, трек не отслеживался. При транспортировке радиодетали не пострадали, т.к были завернуты в несколько слоев «пупырки». К сожалению, данного лота уже нет, потому я выбрал похожий у другого продавца, и даже чуть дешевле… Наверное, можно найти еще дешевле, но возрастает вероятность нарваться на отбраковку (я уже нарывался пару раз)…
Протестируем наши резисторы…
Сначала измерим общее сопротивление резистора… см фото…

Как мы видим, сопротивление соответствует заявленному…
Второй тест на отсутствие внутренних обрывов внутри резистора… Присоединяем омметр на один из крайних выводов резистора, а второй щуп присоединяем к бегунку (средний вывод)… И начинаем медленно крутить ручку… Внимательно следим за показаниями омметра… Сопротивление резистора должно меняться плавно, без каких-либо бросков и пропадания сопротивления… Затем повторяем тест, измеряя сопротивление между бегунком и другой крайней ножкой…

Этот тест оба резистора прошли… И это уже хорошо, не все проволочные резисторы из Китая проходят этот тест…
Я не буду разбирать резистор, кому интересно, что там внутри, могут почитать ранее написанный обзор на Муське с аналогичным резистором от уважаемого AleksPoroshin (кстати, что интересно, он тоже собрал блок питания, по древней, но надежной схеме параметрического стабилизатора)))… Пару фотографий заимствую с этого обзора и помещу под спойлер, надеюсь автор не обидится…

Фото разборки


Эти резисторы устроены однотипно, и мои резисторы имеет такую же начинку…
Собственно, больше рассказать про потенциометры нечего, потому приступим к изготовлению ЛабБП, для которого я и заказывал данные радиодетали из Китая.
Даю сразу ссылку на тему, из которой я позаимствовал печатную плату (мне вариант от комрада DRED понравился больше, чем изначальный, т.к разработанная им печатная плата имеет меньшие размеры) По предлагаемой ссылке представлен двухполярный источник питания с самодельным ампервольтметром на микроконтроллере. Я же использовал только одно «плечо», и у меня тоже будет самодельный ампервольтметр, но по другой схеме и на микроконтроллере PIC. Это все будет во второй части обзора. В этой же (первой части) я расскажу про сборку самого силового модуля, его настройку и тестирование.
Желающие повторить схему, могут скачать схему, спецификацию радиодеталей (список с номиналами), проект печатной платы по вышеуказанной ссылке… Если возникнут какие то проблемы, можно всегда задать вопросы в профильном форуме по этой схеме… Ссылка на нее так же имеется в статье от комрада DRED
Я же приступлю к изготовлению своего варианта…

Переносим рисунок печатной платы методом ЛУТ на односторонний фольгированный материал… И вытравливаем медь в лимонной кислоте + перекиси водорода… Тут у меня вышла заминка, я точно знал, что у меня есть дома лимонная кислота, но её уже жена применила по хозяйству. Пришлось травить в уксусе, потому получилось не очень аккуратно… Кое-где появились протравы… Но это никак не скажется на работоспособности схемы, пострадала только немного эстетическая сторона)))

Раззенкуем немного дырки с лицевой строны (зенкером)

Начинаем сборку… Сначала впаиваем все резисторы и перемычки…

Затем остальные детали… Микросхемы необходимо установить в контактные площадки, т.к первый запуск лучше делать без микросхем (но об этом чуть позже)…

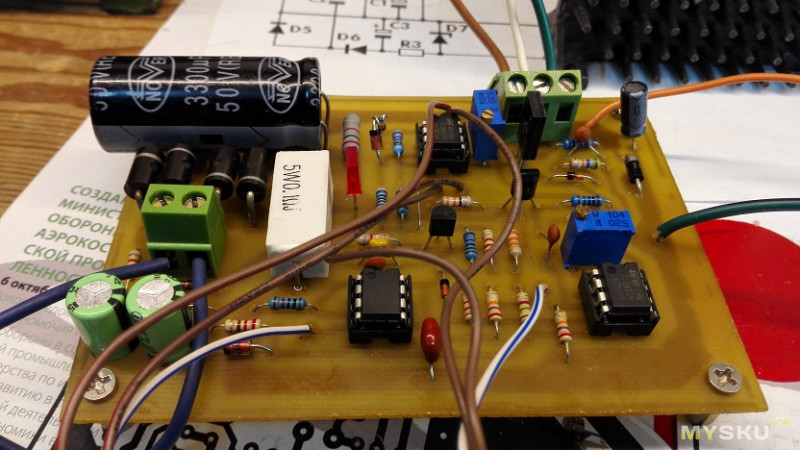

В конце впаиваем все крупногабаритные детали… И получилась вот такая симпатичная плата…

Вот полный комплект для сборки блока питания (интересно, если бы китайцы продавали подобный комплект с трансформатором из меди на 3 Ампера, сколько бы он (комплект) стоил?):

В качестве силового трансформатора я буду использовать ТН-56, который имеет 4 независимых обмотки по 6.3В способные отдавать ток 3.4А каждая (первая обмотка даже более 5А) В качестве силового транзистора буду использовать транзистор MJ15003, потому как он у меня уже был ранее куплен. Что бы определить подходит ли мне этот транзистор надо посмотреть Safe operating area в даташит…

И сразу видно, что при напряжении 30В транзистор способен держать ток не выше 8А, у меня же максимальный ток составляет 3А, потому транзистор подходит даже с большим запасом.
Транзистор будет установлен на игольчатый радиатор, вроде, площадь его вполне достаточная, в общем, попробуем обойтись пассивным охлаждением.

Если температура будет слишком высокая, то будем думать, как сделать обдув.

Сразу же сделаю важные замечания по данной схеме, явно об этом не указано в статье, но это очень важно!!!:
1. На вход можно давать только ПЕРЕМЕННОЕ напряжение… Подключать постоянное (выпрямленное), к примеру, от импульсного источника питания (что любят делать Муськовчане) НЕЛЬЗЯ!!!!
2. Переменное напряжение на входе не должно быть выше 24В… Выше подавать НЕЛЬЗЯ, т.к будет превышение по питанию использованных микросхем TL081. Что бы поднять напряжение требуется замена операционных усилителей и самой схемотехники.
3. Так же необходимо понимать, что это ЛИНЕЙНЫЙ блок питания, таким образом, если на вход подать 24В, которые после выпрямления превратятся в 30В «постоянки», а с выхода снимать 5В и 3А, то 75Ватт будут падать на силовом транзисторе, и вызывать его сильный нагрев… Потому нужно предусмотреть меры защиты, или сделать обдув, при помощи вентилятора, или (что лучше) сделать переключение обмоток трансформатора… Если использовать трансформатор ТН, это сделать легко… Я соединю по 2 обмотки последовательно 6.3В+6.3В=12.6В и 6.3В+5В=11,3В и сделаю простейший переключатель на тумблере, позволяющий подключать на вход или 12.6В или 23.9В (24В)… Соответственно если у меня нагрузка будет 5В и 3А, то на силовом транзисторе будет рассеиваться 39Ватт, а не 75Ватт… Разница весьма ощутима…

Подпаял последние провода

Настало время протестировать нашу конструкцию выходного дня. На вход подаем с трансформатора 19В переменного напряжения (пока решил не давать максимальные 24В переменки). Пока не вставляем микросхемы в панельки. Включаем и проверяем, что бы ничего не грелось, не дымило и не искрило… )))) Вроде все нормально. На 4 ножках микросхем U2 и U3 замеряем напряжение относительно общего провода (минусовой шины), напряжение должно быть -5.6В Если это так, значит все работает нормально…
Отключаем питание и вставляем микросхемы в панельки… Выводим оба регулятора (напряжения и тока) в крайне левое положение (минимальное напряжение и отсутствие ограничения тока), подключаем вольтметр на выход БП и подстроечным резистором выводим напряжение покоя в 0 вольт. У меня изначально показывало на выходе 45мВ, и я подстроечным резистором вывел значение на Ноль.
Собственно на этом настройка окончена. Правильно собранный блок питания работает правильно сразу. Если у вас какие то проблемы ищите ляпы на печатной плате, неправильно припаянные детали и прочие огрехи сборки. У меня БП запустился сразу без каких-либо танцев с бубном…

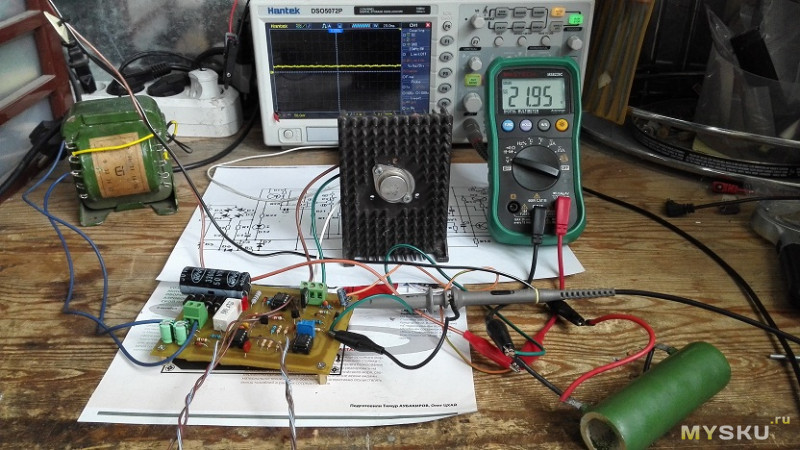

Теперь проведем тестирование: на выход присоединяем проволочный резистор 30 Ом и выставляем максимальное напряжение.

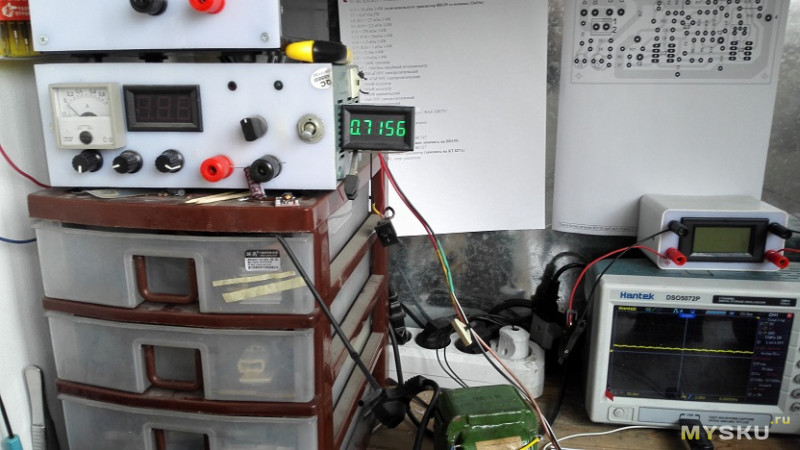

У меня это 22 вольт… Проверяем ток через резистор

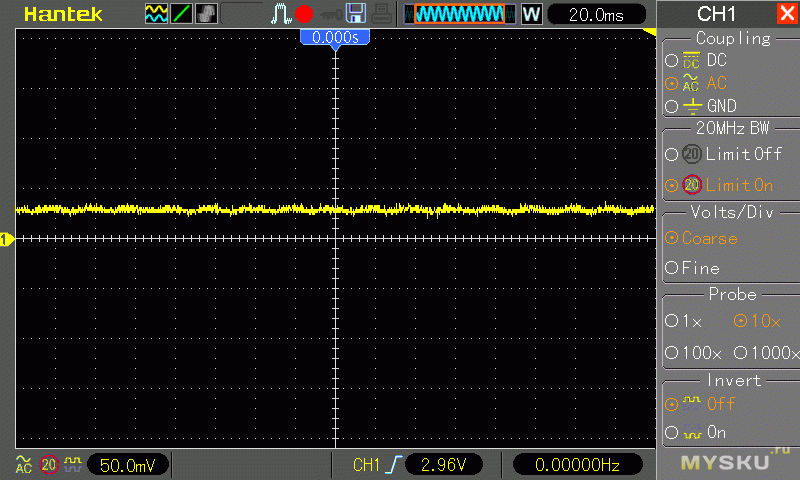

Смотрим помехи на осциллографе

Вроде все нормально, переменным резистором можно ограничивать ток, при этом зажигается красный светодиод, сигнализируя, что Блок питания находится в режиме ограничения тока. Если повернуть ручку переменного резистора в обратную сторону, то блок питания переходит в режим стабилизации напряжения и красный светодиод тухнет.

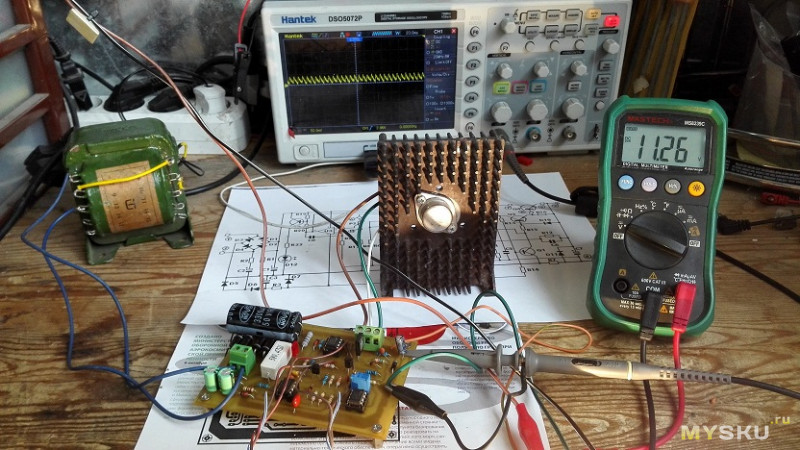

Теперь проверим максимальный ток который способен выдать блок питания. На выход присоединяем галогенную лампу накаливания на 12В 50W Заранее выставляем напряжение на выходе 12В

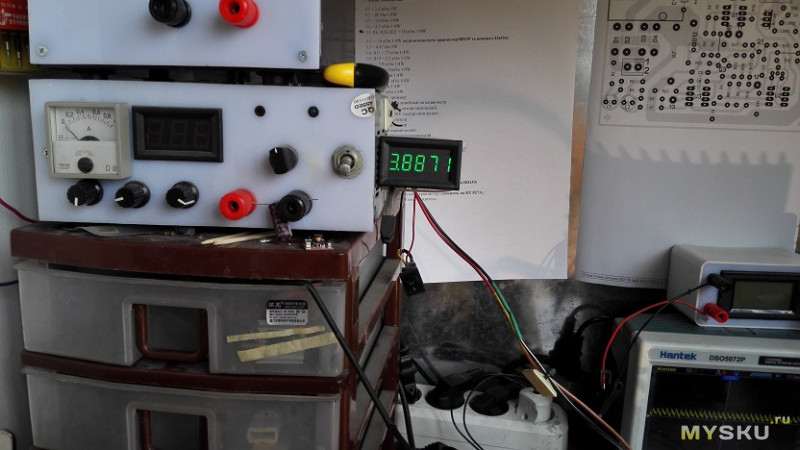

Как видно на фотографии максимальный ток составил 3.9А Это максимальный ток, который может выдать трансформатор ТН56.

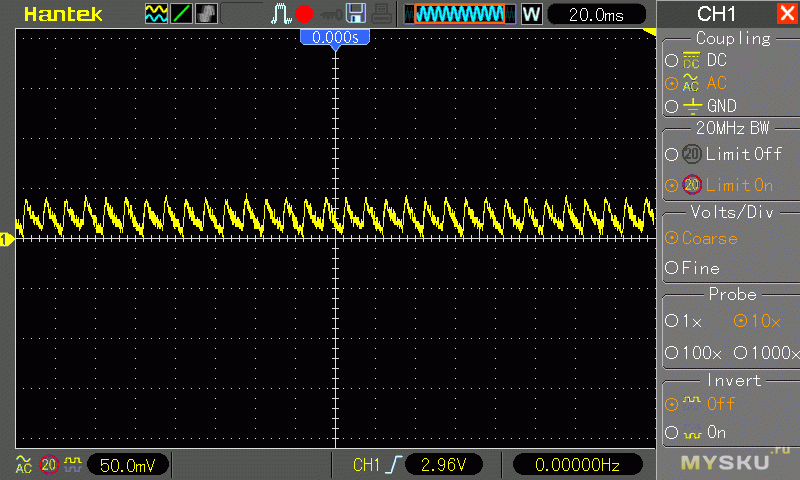

Смотрим помехи на выходе БП при максимальной нагрузке…

При таком токе довольно сильно греется цементный проволочный резистор и выпрямительные диоды на входе БП. Силовой транзистор греется умеренно, горячий конечно, но рука терпит некоторое время… Когда придет пора все собирать в корпус, будем думать об охлаждении. Наверное все же вентилятор ставить придется… Но это все будет во второй части обзора, где к этому БП добавится самодельный ампервольтметр (детали на него едут из Китая), вероятно плата автоматического переключения обмоток трансформатора и плата управления вентилятором…
На сегодня это все… Выводы делайте самостоятельно. А мне понравился силовой модуль БП, могу рекомендовать конструкцию к повторению… К этой силовой плате можно добавить китайский ампервольтметр и уже будет полностью функциональное устройство…

UPD: по советам опытных комрадов доработал немного напильником схему:
1. R4 уменьшил до 1К
2. Проволочный резистор уменьшил до 0.1R 5W
3. Вместо постоянного R18 поставил подстроечник 500К, и выставил ограничение тока 3.4А (дабы не мучить трансформатор)
4. Поставил диод в прямом направлении к D8…

Всем, кто дочитал обзор- Мира и добра!!! С наступающим праздником Днем Великой Победы!!!

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
