Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Иногда возникает острая необходимость проверить конденсаторы на плате, не выпаивая их, используя для этих целей мультиметр и другие подручные средства. Сразу нужно сказать, что лучше всё-таки выпаять конденсатор, поскольку таким образом можно более точно определить, насколько он исправен.

Для этого сначала нужно понять, какой перед нами конденсатор, полярный или неполярный. Если сбоку конденсатора есть маленькая черная линия или ноль, то конденсатор полярный. Проверять такой конденсатор с помощью мультиметра, нужно строго соблюдая полярность, подключая к плюсу красный, а к минусу черный щуп.

Правила проверки конденсаторов

Также, перед тем, как проверить конденсатор мультиметром, его нужно разрядить. Суть проверки заключается в том, что при подключении к конденсатору щупов мы начинаем его заряжать от штатного источника питания мультиметра. Во время этой проверки нужно внимательно следить за дисплеем прибора.

Итак, в самом начале на дисплее мультиметра, после подключения к конденсатору щупов, должны появиться цифры. Их значение будет постоянно увеличиваться, пока не отобразится цифра 1. Так и должно быть, единица означает, что конденсатор полностью зарядился.

Если же цифры не увеличивались, и сразу появилась 1, 2 или ноль, то значит, конденсатор не исправен. Это может быть короткое замыкание внутри или другие неисправности. Кстати, ещё перед самой проверкой, конденсатор нужно осмотреть на предмет вздутия корпуса или нарушение его целостности. Это нужно сделать еще перед тем, как проверить конденсаторы на плате. В противном случае конденсатор может разорвать.

При наличии каких-либо повреждений, лучше отказаться от использования конденсатора.

Как проверить конденсаторы на плате, не снимая их

Выше был описан способ проверки конденсаторов вне платы. То есть, конденсатор нужно выпаять, разрядить, затем проверить на работоспособность. Всё это, безусловно, занимает много времени, поэтому в некоторых случаях можно проверить конденсатор прямо на плате.

Итак, как же проверить конденсаторы прямо на плате, не снимая и не выпаивая их? В первую очередь нужно визуально осмотреть конденсаторы. Искать нужно вздутие корпуса, что чаще всего и говорит о наличии неисправного конденсатора.

Вздутие корпуса хорошо видно сверху конденсатора, там, где расположены насечки. Электролитические конденсаторы разрываются именно в этом месте. Поэтому если сверху корпуса конденсатора есть хоть малейшее вздутие, то такой конденсатор будет лучше всего заменить. Как заменить электролитический конденсатор читайте в другой статье https://samelektrikinfo.ru/.

Вздутие электролитического конденсатора говорит о том, что на конденсатор воздействовало завышенное напряжение. Виной этому может быть, например, неисправный резистор, который должен создавать определенное сопротивление в электрической цепи.

Чтобы проверить конденсаторы на плате, не выпаивая их, можно использовать всё тот же цифровой мультиметр. Для этого переворачиваем плату и находим контакты мультиметра. Затем переключаем конденсатор в режим измерения сопротивлений и подсоединяем щупы к контактам конденсатора.

Внимательно следим за дисплеем мультиметра. Если сопротивление растёт, то это значит одно — конденсатор заряжается. Дойдя до максимального значения, цифры исчезнут, что  будет говорить о том, что конденсатор полностью зарядился, а значит он целый, и, пробоя в нём нет. Таким образом, следует проверить все подозрительные конденсаторы на плате, можно даже не выпаивая.

Как проверить емкость конденсатора

Выше был описан самый простой способ, как проверить конденсаторы на плате. Однако проверить емкость конденсатора, таким образом, проблематично, поскольку все конденсаторы на плате соединены в одну цепь, и их емкость складывается.

Поэтому чтобы получить точные измерения ESR конденсатора и узнать его емкость, конденсаторы придётся выпаять с платы. Для измерения емкости и ESR конденсаторов рекомендуется использовать прибор под названием ESR метр, который позволяет достаточно точно измерить емкость и ESR показатели конденсатора.

Смотрите видео:



---

---

Поделиться с друзьями

Как замерить емкость конденсатора мультиметром

На данный момент практически каждый человек может столкнуться с поломкой конденсатора. Чтобы определить его исправность вам не потребуется изучать основы электротехники. Достаточно будет просто знать, как проверить мультиметром конденсатор. Благодаря этому можно восстановить работоспособность микроволновки или холодильника. Перед тем, как выполнить ремонт необходимо определить, какая именно деталь неисправна.

Поиск данных по Вашему запросу:

Как замерить емкость конденсатора мультиметром

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Проверяем конденсатор мультиметром правильно. Проверка конденсатора мультиметром
• Как проверить конденсатор?
• Работаем с цифровым мультиметром. Часть 3
• Как проверить конденсатор мультиметром не выпаивая
• Полезные товары
• Как определить емкость конденсатора?
• Как проверить конденсатор мультиметром
• Способы определения емкости конденсатора
• Несколько способов измерить емкость конденсатора мультиметром
• Проверка конденсаторов различного типа мультиметром и без него

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор

Проверяем конденсатор мультиметром правильно. Проверка конденсатора мультиметром

На данный момент практически каждый человек может столкнуться с поломкой конденсатора. Чтобы определить его исправность вам не потребуется изучать основы электротехники. Достаточно будет просто знать, как проверить мультиметром конденсатор. Благодаря этому можно восстановить работоспособность микроволновки или холодильника.

Перед тем, как выполнить ремонт необходимо определить, какая именно деталь неисправна. Для проверки конденсатора отлично подойдет цифровой мультиметр. Во время проверки вам необходимо помнить, что не все неисправности будут поддаваться тестированию в режиме омметра. Если мультиметр будет показывать бесконечно большое сопротивление полярного элемента, тогда это будет считаться признаком его неисправности.

Проверить потерю номинальной емкости в режиме омметра у вас не получится. Чтобы измерить эту характеристику необходимо использовать цифровой мультиметр. Это устройство поможет проводить тестирование в пределах от 20 нф до мкф.

Благодаря мультиметрам с подобной функцией появится возможность тестировать любые конденсаторы, даже электролитические. Если вы желаете выполнить проверку электролитического конденсатора, тогда необходимо соблюдать полярность.

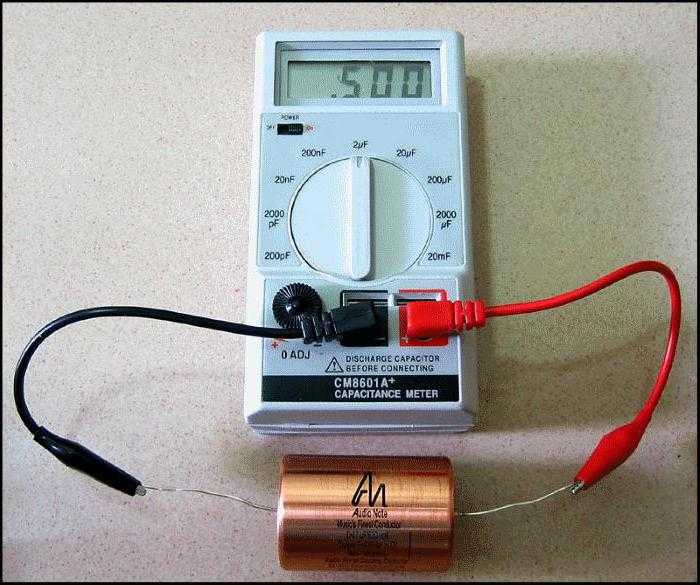

На фото выше вы видите, что для проверки емкости конденсатора необходимо вставить выводи детали в гнезда Сх, а ручку необходимо установить в положение необходимого диапазона измерений. После этого все параметры емкости будут отображаться на дисплее.

Неважно, какой тип конденсатора вы используете. Любой конденсатор может выйти из строя в связи со следующими проблемами:. Все неисправности, которые мы описали выше чаще всего могут возникнуть в результате нарушения температурного режима или превышения порога допустимого напряжения. Специалисты уверяют, что благодаря понижению рабочей температуры можно значительно продлить срок службы радиоэлемента.

На практике чаще всего неисправность конденсатора может быть вызвана коротким замыканием.

Теперь мы решили подробно рассказать о том, как выполнить диагностику конденсатора. Выявить пробой конденсатора также можно благодаря визуальному осмотру. Если произошел пробой, тогда на конденсаторе могут образоваться трещины или вздутие. На фотографии ниже вы можете увидеть признаки пробоя конденсатора.

В большинстве случаев обнаружить пробой во время визуального осмотра не всегда возможно. Если внешний вид детали действительно нормальный, тогда возможно проблема произошла из-за внутреннего короткого замыкания. Перед тем как начать проверять мультиметром неполярный пленочный, керамический, электролитический, smd или sbb конденсатор необходимо будет снять его с платы.

Отпаивать конденсатор не всегда обязательно. В некоторых случаях можно проверить сопротивление цепи прямо на плате. Но вам необходимо помнить, что для этого потребуется карта сопротивлений. Для проверки устройства с помощью мультиметра вам не потребуется замерять емкость конденсатора неполярного типа. В этом случае будет достаточно просто измерить его сопротивление. Оно в обязательном порядке должно быть бесконечно большим. Если произошел пробой, тогда мультиметр покажет незначительную величину.

Для тестирования, вам потребуется выполнить следующий алгоритм действий:. Важно знать! Во время проведения измерений помните, что нельзя держать щупы прибора за неизолирование места.

В этом случае показания могут быть просто недостоверные. При необходимости вести тестирование вы также можете в режиме проверки диодов. Если в этом случае будет присутствовать пробой, тогда мультиметр издаст характерный сигнал. У нас вы также можете воспользоваться калькулятором для расчета запасаемой энергии в конденсаторе. Проверять конденсаторы полярного типа необходимо подобным образом. Единственной особенностью считается то, что порог измерения должен быть больше ком.

Перед проведением диагностики вам потребуется разрядить радиодеталь. Для этого можете просто соединить выводы. Если вы не уберете заряд, тогда можете испортить мультиметр.

Кроме этого, следует помнить о том, что, если вы дотронетесь одним из выводов до тела, тогда можете провести разряд через себя. Если во время разрядки вы увидите искры, тогда это будет говорить о том, что устройство исправно.

Для проверки мультиметром конденсатора необходимо подсоединить щупы. В результате этого электрический ток, который поступает с прибора будет накапливаться в тестируемой детали. Если мультиметр будет показывать увеличение сопротивления, тогда это говорит об исправности. Наиболее детально этот процесс можно будет изучить в аналоговых измерительных приборах.

Метод проверки в режиме омметра считается косвенным. Для получения более точно оценки необходимо воспользоваться цифровым мультиметром. Если конденсаторы выходят из строя, тогда соответственно и бытовая техника постепенно перестает функционировать.

Наши советы помогут просто определить исправность конденсатора. После проведения анализа необходимо заменить конденсатор и техника вновь заработает.

Перед тем, как приступать к ремонту бытовых приборов необходимо убедиться в том, что они отключены от электропитания. Теперь вы знаете как проверить конденсатор мультиметром своими руками. Надеемся, что эта информация была полезной и интересной.

Читайте также: как пользоваться мультиметром. Ваш e-mail не будет опубликован. Лимит времени истёк. Содержание 1 Как измерить емкость 2 Основные неисправности и причины их возникновения 3 Диагностика неисправностей 4 Проведение диагностики устройств неполярного типа 5 Диагностика полярных конденсаторов 6 Ремонт бытовых приборов.

Похожие статьи по теме Как пользоваться мультиметром? Коронка по бетону для подрозетников. Термоусадочная трубка и ее применение. Как определить сколько ватт в киловатте? Электроизмерительные клещи для измерения тока. Как перевести амперы в киловатты? Поделитесь своим мнением Отменить ответ Ваш e-mail не будет опубликован.

Как проверить конденсатор?

Основной характеристикой конденсатора является его емкость. Очень часто замеры емкости требуется проводить в электролитическом конденсаторе. В отличие от керамических и оксидных конденсаторов, которые редко выходят из строя разве что в результате пробоя диэлектрика , электролитическим деталям свойственна потеря ёмкости из-за высыхания электролита. Поскольку работа электронных схем сильно зависит от емкостных характеристик, то необходимо знать, как определить емкость конденсатора. Измерить емкость проще всего с помощью измерителя C и ESR. Для этого контакты измерительных щупов подсоединяют к выводам конденсатора, соблюдая полярность электролитических деталей.

В третьей части рассказывается, как измерить емкость, сопротивление и Конденсаторы широко применяются в качестве накопителей энергии в.

Работаем с цифровым мультиметром. Часть 3

Добрый день, друзья! Это две величины, с которыми чаще всего имеют дело. Но есть и другие параметры, которые могут измеряться цифровыми приборами. Хорошо бы научиться измерять и их. Вы же хотите стать экспертом в измерениях, правда? Тогда давайте с вами посмотрим. Конденсаторы широко применяются в качестве накопителей энергии в источниках питания. В компьютерном блоке питания их может быть более десятка.

Как проверить конденсатор мультиметром не выпаивая

Молодым специалистам и просто радиолюбителям при диагностике электронных устройств достаточно часто приходится сталкиваться с проверкой впаянных в плату радиокомпонентов. Как показывает практика, одной из распространенных поломок является выход из строя конденсаторов. На просторах интернета есть очень много информации об их проверке. Для экономии вашего времени на поиск и ознакомление с разными методами проверки конденсаторов, мы подготовили для вас эту статью.

Самая распространенная причина поломки радиотехники — это неисправность конденсаторов, встроенных в плату устройства.

Полезные товары

Мультиметр — функциональный прибор, совмещающий в себе функции сразу трех измерительных устройств — омметра, вольтметра и амперметра. Универсальный тестер используют для замеров напряжения, силы тока и сопротивления на участках цепи. Неотъемлемым элементом электрической цепи любого прибора выступает конденсатор, который представляет собой две токопроводящие обкладки с противоположной полярностью, разделенные диэлектриком. Главное функциональное назначение элемента состоит в накоплении электрической энергии и сглаживании напряжений в электрической цепи. Двухполюсное устройство применяется в промышленной электротехнике и радиотехнике, используется для создания цепей и колебательных контуров, получения мощного импульса, для хранения цифровых и аналоговых сигналов. Конденсаторы могут быть выполнены в форме цилиндра либо в виде плоского элемента.

Как определить емкость конденсатора?

Современный человек не представляет своей жизни без разнообразных бытовых радиотехнических устройств и приспособлений. Основой таких устройств являются различные схемы, где конденсатор занимает одно из ведущих мест. Из статьи вы узнаете, что это за элемент и как его проверить. Оглавление: Устройство конденсатора Как проверить конденсатор мультиметром не выпаивая? Как проверить конденсатор мультиметром? Как проверить электролитический конденсатор мультиметром Как проверить керамический конденсатор Как измерить ёмкость конденсатора мультиметром?

В третьей части рассказывается, как измерить емкость, сопротивление и Конденсаторы широко применяются в качестве накопителей энергии в.

Как проверить конденсатор мультиметром

Как замерить емкость конденсатора мультиметром

Конденсатор — электронный элемент, относящийся к категории пассивных. Его основная способность — медленно с электротехнической точки зрения, в течение нескольких секунд накапливать заряд, и при необходимости мгновенно отдавать. При отдаче происходит это разряд.

Способы определения емкости конденсатора

ВИДЕО ПО ТЕМЕ: Измерение емкости конденсаторов на плате. Возможно ли это?

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми. Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку. Иногда достаточно одного взгляда, чтобы определить неисправный конденсатор на плате.

Как проверить конденсатор мультиметром и измерить его емкость Radioblogful.

Несколько способов измерить емкость конденсатора мультиметром

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности. Делать мы это будем с помощью недорогого и функционального прибора — мультиметра.

Проверка конденсаторов различного типа мультиметром и без него

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов. В сети много рекомендаций о том, как проверить конденсатор омметром. Когда-то я и сам применял такую методику. О ней я ещё расскажу.

Конденсатор

— Как цифровые мультиметры измеряют емкость?

спросил

3 года 5 месяцев назад

Изменено 3 года, 5 месяцев назад

Просмотрено 8к раз

\$\начало группы\$

Как цифровые мультиметры (DMM) измеряют емкость через их типичное входное/выходное сопротивление 10 МОм?

При логическом уровне 3,3 В попытка измерения 1F будет означать постоянную времени 10 миллионов секунд (R x C), поэтому повышение напряжения на конденсаторе будет неизмеримым (в минимальном уровне шума). Они также делают это в течение секунда или около того с точностью 3%.

Как это достигается?

• конденсатор
• измерительный
• мультиметр

\$\конечная группа\$

4

\$\начало группы\$

Существует множество способов измерения емкости. Если у вас есть генератор сигналов, вы можете использовать прямоугольный сигнал и измерить время нарастания. Или синусоида и измерить ток и напряжение. Если вы знаете ток и напряжение, вы знаете, какая у вас нагрузка. Если нагрузкой является конденсатор, вам также потребуется информация о фазе. Ссылки ниже более подробно рассказывают о том, как это делается. Вместо генератора сигналов цифровые мультиметры обычно имеют более простую схему (обычно генерирующую только одну или несколько частот). Вместо схемы осциллографа, измеряющей фазу и амплитуду, делать расчеты.

Самое интересное, что если у вас есть осциллограф и генератор сигналов, вы также можете измерить емкость, иногда лучше, чем цифровой мультиметр. Это также работает для индуктивности.

Источник: https://meettechniek.info/passive/capacitance.html

Источник: https://meettechniek.info/passive/capacitance.html

\$\конечная группа\$

4

\$\начало группы\$

Измерение значения 1 Фарад за 1 секунду с разрешением цифрового мультиметра 1% 0,1 мВ и измеренным значением 10 мВ требует тока батареи при использовании методов измерения импульсов.

Несмотря на то, что счетчики RLC используют более точную синусоиду постоянного тока на выбранных частотах для измерения амплитуды напряжения и фазового сдвига для вычисления всех значений, они по-прежнему не доходят до 1 Фарад.

Ic=CdV/dt= 1F * 10 мВ/1 с = 10 мА, что больше, чем обычно потребляет цифровой мультиметр, и сокращает срок службы батареи. Таким образом, Fluke 115 измеряет только до 9999 мкФ.

Портативные измерители Keysight измеряют только до 199,99 мФ

Однако, если вы будете следовать процедуре испытаний Maxwell с ультракап- лем , вам не понадобится стоечный RLC-метр стоимостью более 1000 долларов, дающий показания 1F.

Но это занимает больше 1 секунды.

\$\конечная группа\$

\$\начало группы\$

Редактировать: высокий импеданс только для настройки измерения напряжения. Импеданс намного ниже при измерении емкости.

По данным Fluke:

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение и затем вычисляя емкость.

Они не ждут постоянной времени RC. Он подает известный ток в течение определенного времени и смотрит на ΔV. Они также могут делать то же самое, разряжая колпачок в цикле.

Более высокое значение ΔV означает более низкую емкость.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Измерение емкости | Руководство по безопасному применению многослойных керамических конденсаторов | конденсаторы | Продукты | Электронные компоненты и устройства

Руководство по безопасному применению многослойных керамических конденсаторов

Конструкция

Электрические факторы

Измерение емкости

Измерение емкости при напряжении и частоте, указанных в технических характеристиках изделия.

Измерение емкости в условиях, указанных в продукте технические характеристики.

Пример условий измерения емкости

Класс	Номинальная емкость	Частота измерения	Измеряемое напряжение В действ.
Класс 1	ЦН ≦1000 пФ	1 МГц ±10 %	0,5 ～ 5,0
	Китай >1000 пФ	1 кГц±10%
Класс 2	ЦН ≦ 10 мФ	1 кГц±10%	1,0 ± 0,2
	ЦН > 10 мФ	120 Гц ± 10 %	0,5 ± 0,2

Класс 1: Конденсатор с температурной компенсацией (C0G, NPO)
Класс 2: Конденсатор с высокой диэлектрической проницаемостью (X5R, X7R)

Некоторое измерительное оборудование может быть не в состоянии подать требуемое измерительное напряжение и измеренное значение будет занижен, при емкости
в приоритете.
Рекомендуется использовать измерительное оборудование с функцией автоматического контроля уровня (ALC).

Большинство причин различий в измеренной емкости между оборудование результат от

разница в фактическом напряжении, подаваемом каждым измерительным оборудованием, даже если установлено одно и то же измерительное напряжение вверх.

Поскольку более высокая емкость делает меньший импеданс в конденсаторах, не следует игнорировать влияние
падение напряжения делителем напряжения с выходным сопротивлением измерительной аппаратуры.

Измерительное оборудование, имеющее функцию автоматической адаптации к измеряемому напряжению, рекомендуется для измерения высокого
емкостной конденсатор.

И, когда используется измерительное оборудование без функции ALC, рекомендуется проверить и отрегулировать измерение напряжения вольтметром.
