Сетевые помехоподавляющие фильтры для силовых цепей
16 сентября 2013
Компания TE Connectivity широко известна своими разъемами, а также кабельной продукцией. Кроме того, компания выпускает достаточно широкую номенклатуру помехоподавляющих фильтров, предназначенных для использования как в сигнальных, так и в силовых цепях.
Фильтрация помех играет важное значение в современной электронной аппаратуре. С помощью фильтрации решаются две основные задачи: защита устройств от внешнего электромагнитного воздействия и создание препятствий для проникновения паразитного излучения, возникающего при работе приборов, в окружающую среду. Защита от внешних наводок способствует повышению помехоустойчивости и надежности работы. Защита от проникновения паразитных излучений за пределы устройства способствует улучшению общей электромагнитной обстановки и ослабляет эффективность различного рода атак на модули, предназначенных для обработки и защиты информации.
Компания TE Connectivity выпускает достаточно большое количество моделей силовых фильтров, предназначенных для работы в однофазных и трехфазных сетях переменного тока, а также для защиты шин питания постоянного тока.
Ниже приведена сравнительная характеристика наиболее популярных серий фильтров в наличии и доступных для заказа на складе Компэл:
| Внешний вид | Внутренняя структура | Особенности |
| RFI-фильтры общего назначения серии B для высокоимпедансных нагрузок: | ||
| ||
| Компактные двухкаскадные силовые RFI-фильтры серии EMC: | ||
| ||
| Однофазные силовые фильтры серии FC для частотных конвертеров: | ||
| ||
| Компактные трехфазные RFI-фильтры серии AYO для WYE-сетей: | ||
| ||
| ||
| RFI-фильтры общего назначения серии EDP для пайки на печатную плату: | ||
| ||
Рассмотренные силовые RFI-фильтры компании TE Connectivity позволяют значительно снизить как уровень побочных электромагнитных излучений в различной радиоэлектронной аппаратуре, так и повысить помехозащищенность по цепям питания.
- Более 300 вариантов исполнения EMI/RFI фильтров
- Для однофазных, трехфазных (звезда, треугольник) нагрузок и шин постоянного тока
- Различные исполнения для монтажа: клеммы Faston, шпильки под кабельные наконечники, клеммники с винтовым зажимом, пайка на печатную плату
- Рабочие напряжения 250/440 В AC, рабочие токи от 1 до 200 А
- Соответствие UL/CSA/VDE
Дополнительные материалы/Техническая документация
- Складская программа Компэл (0.36 Мб)
- Подробное руководство по фильтрам TE Connectivity (11.23 Мб)
- Краткий обзор серий фильтров TE Connectivity (0.
61 Мб) - Серия B (0.21 Мб)
- Серия EDP (0.17 Мб)
- Серия EMC (0.23 Мб)
- Серия FC (0.17 Мб)
- Серия K (0.28 Мб)
- Серия T (0.21 Мб)
- Серия AYO (0.16 Мб)
61 Мб)•••
Товары
| Наименование | |
|---|---|
| 10AYO1 (TE)
| |
| 10EDP (TE)
6609065-4 (TE) | |
| 10EMC1 (TE)
1-6609037-3 (TE) | |
| 10ET1 (TE)
6609046-7 (TE) | |
| 10VK6 (TE)
1-6609028-8 (TE) | |
| 12FC10 (TE)
6609069-2 (TE) | |
| 12FC10B (TE)
6609976-3 (TE) | |
| 15EMC1 (TE)
| |
| 15VT1 (TE)
| |
| 15VT6 (TE)
6609047-4 (TE) | |
| 16FC10 (TE)
6609069-3 (TE) | |
| 16FC10B (TE)
| |
| 1EB1 (TE)
| |
| 20AYO1 (TE)
6609066-4 (TE) | |
| 20EMC1 (TE)
1-6609037-5 (TE) | |
| 20VK6 (TE)
1-6609028-9 (TE) | |
| 3EDP (TE)
6609065-2 (TE) | |
| 3EMC1 (TE)
| |
| 40VK6C (TE)
| |
| 40VK6 (TE)
2-6609028-3 (TE) | |
| 6AYO1 (TE)
| |
| 6EDP (TE)
|
org/Product» data-pid=»Tw3z»>
org/Product» data-pid=»TJqV»>
org/Product» data-pid=»EmzH»>
org/Product» data-pid=»Tx7H»>ПОМЕХОПОДАВЛЯЮЩИЙ СЕТЕВОЙ ФИЛЬТР

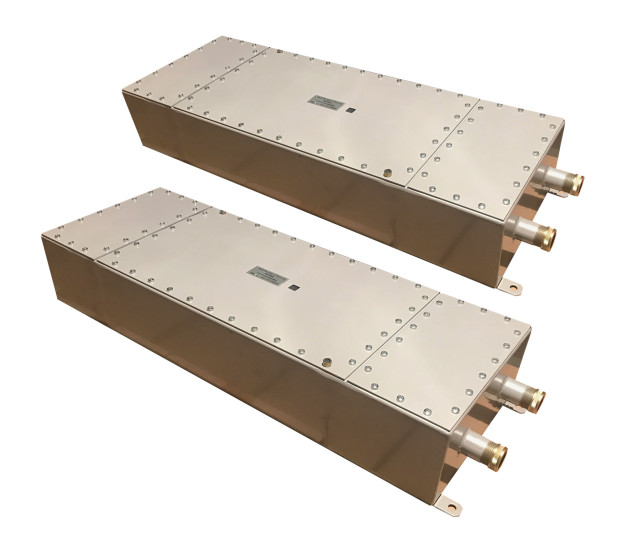

Фильтры серии «Фазан» предназначены для защиты средств вычислительной техники и иных технических средств от утечки информации за счет наводок информативных сигналов в однофазных (трехфазных) сетях электропитания с максимальным рабочим током до 200 А (зависит от модификации), а также для подавления напряжений радиопомех в диапазоне частот 0,02 — 1000 МГц в двухпроводных (четырехпроводных) сетях электропитания с глухозаземленной или изолированной нейтралью.
Фильтры представлены в нескольких модификациях в зависимости от типа сети и максимального рабочего тока:
- Фильтр «Фазан-1Ф-20»
- Фильтр «Фазан-1Ф-40»
- Фильтр «Фазан-1Ф-100»
- Фильтр «Фазан-ЗФ-200»
Гарантия 12 мес
| Параметр и характеристика | Значение |
| Диапазон частот подавления электромагнитного поля | 0,02-1000 МГц |
| Вносимое затухание в диапазоне частот подавления электромагнитного поля, не менее | 60 дБ (-3дБ) |
| Величина падения напряжения на каждой шине фильтра при номинальном рабочем токе на частоте 50 Гц от значения напряжения сети, не более | 2 % |
| Общий уровень воздушного шума, создаваемого изделием, не более | 35 дБА |
| Напряжение питающей сети: | |
| «Фазан-1Ф-20», «Фазан-1Ф-40», «Фазан-1Ф-100» | 220 В (+10 % -15 %) |
| «Фазан-3Ф-200» | 380 В (+10 % -15 %) |
| Частота питающей сети | (50±1,25) Гц |
| Максимальный рабочий ток: | |
| «Фазан-1Ф-20» | 20А |
| «Фазан-1Ф-40» | 40А |
| «Фазан-1Ф-100» | 100А |
| «Фазан-3Ф-200» | 200А |
| Масса, не более | 24 кг |
| Габаритные размеры (с патрубком), не более: | |
| «Фазан-1Ф-20»; «Фазан-1Ф-40»; «Фазан-1Ф-100» | 1020х220х100 мм |
| «Фазан-3Ф-200» | 1020х220х150 мм |
| Наименование |
|
| Фильтр серии «Фазан» | 1 |
| Руководство по эксплуатации | 1 |
