Алюминиевый электролитический конденсатор представляет собой анодную и катодную фольгу, разделенные электротехнической бумагой и пропитанные рабочим электролитом, который выступает в качестве катодной обкладки.
Анод – это алюминиевая фольговая пластина, площадь которой за счет электрохимического травления увеличена в 50-300 раз, по сравнению с гладкой, и на которой электрохимическим способом сформирован слой оксида алюминия Al2O3. Толщина слоя оксида прямо пропорциональна величине постоянного напряжения, которое подается на фольгу при формировании оксида. Al2O3 выступает в качестве диэлектрика в алюминиевых конденсаторах.
Катод – это алюминиевая фольговая пластина, ёмкость которой в 3-10 раз выше анодной.
К50-15
Отличительной особенностью конденсаторов является широкий диапазон рабочих температур от -60 °С до +125 °С. Квалификационные испытания, проведенные в ОАО «Элеконд», показали, что минимальная наработка при температуре +125 °С составила более 1 300 час.
К50-17
Конденсаторы предназначены для работы в импульсном режиме. Находят применение в лазерной технике, медтехнике, сварочном оборудовании. Частота следования импульсов не более 1/10 Гц. Минимальное количество импульсов — 100 000
К50-27
Особенностью этих конденсаторов является наличие высоковольтных номиналов с напряжением 400 и 450 В, высокое значение минимальной наработки (более 10 000 час. при температуре +60°С). С успехом применяются в преобразовательной технике, источниках вторичного питания, в продукции общего и специального назначения
К50-29
Полярные, постоянной емкости. Уплотненные. В неизолированном корпусе. Изготавливаются в климатических исполнениях В и УХЛ.
К50-37
Особенностью этих конденсаторов являются большие значения зарядов, которые они способны накапливать на своих обкладках. Находят применение при изготовлении медоборудования, кассовых аппаратов, в ж/д транспорте, спецтехнике, источниках электрического питания, лазерных системах, сварочных аппаратах
К50-68
По своим характеристикам конструкция конденсаторов наиболее полно отвечает требованиям потребителей.
К50-77
Предназначены для работы в цепях постоянного и пульсирующего токов вторичных источников питания и преобразовательной техники. Изготавливаются в климатическом исполнении В (изолированные и неизолированные) и УХЛ (изолированные).
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673541.007 ТУ.
Рекомендуется использовать взамен К50-37, К50-18.
К50-77 ОТК
Конденсаторы применяются в силовой преобразовательной технике, частотных преобразователях, выпрямителях и т.д. Предназначены для работы в цепях постоянного и пульсирующего тока. Изготавливают в климатическом исполнении В и УХЛ. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ 25467-82, со значениями характеристик для группы исполнения М4 с дополнениями и уточнениями в ЕВАЯ.
К50-80
Низкоимпедансные конденсаторы с винтовыми выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения
К50-81
Низкоимпедансные конденсаторы с радиальными проволочными выводами. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С. Предназначены для работы в устройствах силовой электроники различного назначения
К50-83
Низкоимпедансные конденсаторы с радиальными проволочными выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С
К50-84
Низкоимпедансные конденсаторы с радиальными винтовыми выводами. Конструкция конденсаторов уплотнённая. Отличительной особенностью изделий является расширенный интервал рабочих температур от -60°С до +100°С
К50-85
Уплотнённые, полярные конденсаторы постоянной ёмкости, с аксиальными проволочными выводами.
Отличительной особенностью конденсаторов является расширенный интервал рабочих температур от -60°С до +100°С; длительный срок службы при высоких электрических нагрузках
К50-86
Конденсаторы уплотнённой конструкции, полярные, постоянной ёмкости, с радиальными винтовыми выводами, в изолированном корпусе. Интервал рабочих температур от -40°С до +85°С
К50-87
Конденсаторы с аксиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С
К50-88
Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов. Интервал рабочих температур от -60°С до +125°С
К50-89
Конденсаторы с радиальными проволочными выводами и продольной обжимкой корпуса. Отличаются повышенной наработкой, стойкостью к воздействию механический факторов.
К50-90
Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов
К50-91
Конденсаторы с радиальными винтовыми выводами. Высоконадёжные. Наработка при Uном и T=85°С составляет 1 000 часов; в облегчённом режиме до 100 000 часов
К50-92
Предназначены для работы в цепях постоянного и пульсирующего тока, и в импульсных режимах вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 35°С и 25°С
Рекомендуется использовать взамен К50-29, К50-20, К50-24, К50-27.
К50-92 ОТК
Конденсаторы с аксиальными проволочными выводами. Изготавливаются в климатическом исполнении УХЛ и В. Полярные. Уплотнённые. Изолированные и неизолированные.
По всем техническим характеристикам конденсаторы могут применяться взамен конденсаторов К50-15, К50-20, К50-24, К50-29, К50-76, а также зарубежных аналогов, таких как: 138 AML, 118 АНТ, 119 AHT фирм Vishay, BC components и др.
К50-93
Полярные конденсаторы постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С и 35°С, для работы в цепях постоянного и пульсирующего тока РЭА
К50-94
Малогабаритные алюминиевые оксидно-электролитические конденсаторы с самофиксирующимися выводами. Интервал рабочих температур от минус 60°С до 125°С./13fcf4ed47ef27f.ru.s.siteapi.org/img/c187b75d40763542f29d18da788b8da57285051c.jpg)
К50-95
Алюминиевые оксидно-электролитические чип-конденсаторы для поверхностного монтажа. Интервал рабочих температур от минус 60°С до 100°С. Конденсаторы К50-95, в сопоставимых номиналах, обеспечивают импортозамещение зарубежных алюминиевых конденсаторов вертикальной чип-конструкции для поверхностного монтажа
К50-96
Конденсаторы с радиальными проволочными выводами. Имеют высокий удельный заряд, уменьшенные габаритные размеры и вес, по сравнению с отечественными аналогами, низкие значения ЭПС.
К50-97
Полярные, постоянной ёмкости, чип-исполнения. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температурах 25°С. Уплотнённые. Неизолированные.
К50-98
Малогабаритные конденсаторы.
К50-99
Полярные, постоянной емкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C. Уплотненные. В изолированном корпусе с радиальными самофиксирующимися выводами
К50-100
Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт
К50-101
Полярные, постоянной ёмкости, чип-исполнения для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C.
Уплотненные. В неизолированном корпусе, закрепленном на пластиковой диэлектрической платформе
К50-102
Полярные, постоянной емкости, для работы в цепях постоянного и пульсирующего тока РЭА. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 35°C. Уплотненные. В изолированном корпусе с радиальными проволочными выводами
К50-103
Полярные, постоянной ёмкости. Предназначены для внутреннего монтажа с требованиями стойкости к повышенной влажности воздуха 98% при температуре 25°C и 35°C, для работы в цепях постоянного и пульсирующего тока РЭА. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт
К50-104
Малогабаритные полярные конденсаторы постоянной ёмкости в изолированном корпусе с радиальными проволочными выводами. Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники.
Конденсаторы изготавливаются в климатическом исполнении УХЛ
К50-105
Предназначены для работы в цепях постоянного и пульсирующего тока вторичных источников питания и преобразовательной техники. Конденсаторы изготавливаются в климатическом исполнении УХЛ. Полярные. Уплотненные. Изолированные с самофиксирующимися радиальными выводами
К50-106
Полярные, постоянной ёмкости. Уплотнённые. В изолированном корпусе, с торцевой шпилькой и без неё, с радиальными выводами под винт

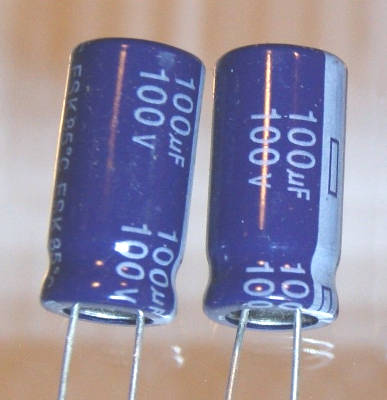

Полярные и неполярные конденсаторы — в чем отличие
Наиболее распространенные из них — пластик, пергамент, диакрил, бумага, силикатные глины, алюминий, сера и многие другие.
Электрики используют различные типы конденсаторов, чтобы выполнять различные электротехнические задачи. Для того, чтобы дать им диэлектрическую способность, в качестве диэлектрика используются материалы, такие как пластик, пергамент, диакрил, бумага, силикатные глины, алюминий, сера и другие.
Когда речь заходит о электролитических конденсаторах, точнее танталовых и полимерных, то их правильное подключение в схему зависит от добросовестного соблюдения полярности.
Обычные конденсаторы не имеют полярности. Они могут быть правильно подключены к схеме в любом направлении, и конденсатор будет работать правильно. Но полярный конденсатор должен быть подключен правильно, то есть должны быть соблюдены полярность и направление потока электрических зарядов.
Если полярный конденсатор подключен неправильно, то он не сможет нормально работать. Полярные конденсаторы называются потому, что требуется соблюдать правильную полярность и направление потока электрических зарядов.
Конденсаторы электролитического типа изготавливаются по разному по сравнению с керамическими или полипропиленовыми. Процесс с ними очень различается.
В сравнении с последними двумя видами конденсаторов, где обкладка и диэлектрик одинаковы по структуре, с точки зрения обеих сторон диэлектрика, электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют несколько другую структуру перехода диэлектрик-обкладка: анод и катод отличаются по составу и физическим свойствам.
Этот материал должен быть высококачественным и прочным. Обкладки примыкают к алюминиевой оболочке и соединяются с помощью проводов.
Производство электролитического алюминиевого конденсатора предполагает использование двух прочных и качественных обкладок из фольги, проходящих через пропитанную электролитом бумагу. После того, как обкладки примыкают к алюминиевой оболочке, их соединяют проводами.
На анодной обкладке, до которой подается + присутствует слой оксида алюминия, который нанесен на травленую поверхность фольги с помощью специальной техники.
Анод предназначен для передачи электронов через внешнюю цепь к катоду при зарядке конденсатора.
Алюминиевая фольга в качестве отрицательной обкладки (катода) принимает электроны из внешней цепи во время заряда. Электролит обеспечивает проводимость ионов.
Также с танталовыми конденсаторами происходит следующее: порошок тантала, выступающий в качестве анода, окружен пленкой пентаоксида тантала, служащей диэлектриком.
Затем идет слой полупроводника — диоксида марганца в качестве электролита, а на противоположной стороне — серебряный катод, от которого во время разряда будут уходить электроны.
Таким образом, возникает необходимость использования полимерных электролитических конденсаторов для различных задач.
Полимерные электролитические конденсаторы широко используются для решения различных задач. В качестве катода они используют легкопроводящий полимер, а все остальные этапы производства соответствуют традиционным процессам создания электролитических конденсаторов.
Работа аккумуляторной батареи основана на окислительно-восстановительных реакциях. Это означает, что в батарее происходят два обратных процесса: окисление и восстановление при помощи происходящего в ней химического процесса.
Во время электрохимической реакции разрядки, анод подвергается окислению, а катод выполняет функцию восстановления.
После зарядки электролитического конденсатора на катоде происходит переполнение электронов, в результате чего минусовая обкладка приобретает отрицательный заряд.
На аноде, наоборот, происходит недостаток электронов и он приобретает положительный заряд. В результате между обкладками возникает разность потенциалов.
В результате потребуется большое количество энергии для передачи частиц.
На соединении отрицательно и положительно заряженных конденсаторов выходит всплеск электрической энергии. При этом избыточные электроны проникают с отрицательно заряженного катода к положительно заряженному аноду, в результате чего заряд будет нейтрализован. Для этого потребуется значительная потребляемая мощность для передачи частиц.
В электролите положительные ионы направляются в этот момент от катода к аноду.
Правильное подключение такого полярного конденсатора к цепи обеспечивает нормальное протекание реакций, что позволяет обеспечить правильную работу конденсатора.
Неполярные конденсаторы не имеют анода, катода и электролита, поэтому могут работать в любом включении. Такой конденсатор взаимодействует с диэлектриком и источником энергии одинаково.
Для правильного включения конденсатора в цепь тока с меняющейся полярностью необходимо применить неполярный конденсатор и два полярных конденсатора, расположенных в параллельной цепи.
Если применить такой схемы включения, то при изменении полярности тока оба полярных конденсатора будут переключаться по порядку, а неполярный конденсатор всегда будет иметь правильную полярность.
При попытке включить конденсатор в цепь тока с меняющейся полярностью, а у нас под рукой есть только полярные электролитические конденсаторы, мы можем применить хитрость. Для этого нужно использовать неполярный конденсатор и два полярных конденсатора, расположенных в параллельной цепи.
Такая схема позволит автоматически переключать два полярных конденсатора при изменении полярности
Для проведения работы по установке двух одинаковых полярных электролитических конденсаторов, необходимо присоединить их между собой последовательно через одноименные клеммы. Таким образом, вы сможете получить необходимое состояние электрической цепи.
Получится один неполярный конденсатор, производимый из двух полярных, чья ёмкость будет меньше на половину для каждого из двух элементов.
На основе таких принципов, как неполярность и электролитические свойства, производят неполярные электролитические конденсаторы, в которых слой оксида расположен на обеих обкладках.
Из-за маленькой емкости неполярных электролитических конденсаторов они значительно больше, чем полярные аналогичной емкости.
Функция электролитических пусковых неполярных конденсаторов состоит в том, чтобы обеспечить работу в цепях переменного тока с частотой 50-60 Гц. Они делаются на основе данного принципа.
Конденсаторы являются одними из самых важных компонентов электрических схем. Они применяются для хранения электрической энергии и для поддержания тока в пределах допустимых значений. Существуют два типа конденсаторов: полярные и неполярные. Они отличаются друг от друга по нескольким параметрам. Давайте подробнее рассмотрим их.
Полярные конденсаторы имеют два различных полюса. Один из них обозначается как «+», а другой — как «-». В конденсаторах этих полюсов протекает ток. Они также имеют определенную вместимость и мощность. Они используются для хранения электрической энергии и для поддержания определенного уровня напряжения.
Неполярные конденсаторы не имеют полюсов. Они представляют собой соединение двух металлических пластин и полимерной пленки. Они используются для фильтрации и блокирования некоторых частот сигнала. Они не имеют постоянной вместимости, и их мощность ниже, чем у полярн
Похожие записи
Полярные и неполярные конденсаторы — в чем разница
Всевозможные типы конденсаторов, применяемые сегодня практически повсеместно в электронике и электротехнике, в качестве диэлектриков они содержат различные вещества. Однако конкретно электролитические конденсаторы, в частности еще и танталовые и полимерные, то для них при включении в схему важно строго соблюдать полярность.
Если такой конденсатор включить в цепь неправильно, то нормально работать он не сможет. Поэтому эти конденсаторы называются полярными.
В чем принципиальное отличие полярного конденсатора от неполярного, почему для одних конденсаторов все равно как включить в цепь, а для других принципиально важно соблюдение полярности? Попробуем сейчас разобраться.
Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух и пластины, и диэлектрик однородны по отношению друг к другу, то есть нет разницы в структуре на границе пластина-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые , полимер) имеют различие в строении диэлектрического перехода-оболочки с обеих сторон диэлектрика: анод и катод различаются по химическому составу и физическим свойствам.
При изготовлении электролитического алюминиевого конденсатора не просто закатывают две одинаковые фольгированные крышки, проложенные пропитанной электролитом бумагой.
Со стороны анодной пластины (к которой подведен +) имеется слой оксида алюминия, нанесенный на протравленную поверхность фольги особым образом. Анод предназначен для отдачи электронов по внешней цепи к катоду в процессе заряда конденсатора.
Отрицательная обшивка (катод) представляет собой просто алюминиевую фольгу; электроны приходят к нему в процессе заряда через внешнюю цепь. Электролит здесь служит проводником ионов.
Аналогичная ситуация с танталовыми конденсаторами, где в качестве анода используется порошок тантала, на котором образуется пленка пятиокиси тантала (анод соединен с оксидом!), несущей функцию диэлектрика, то возникает слой полупроводника — диоксид марганца в качестве электролита, затем серебряный катод, из которого в процессе разряда будут уходить электроны.
Полимерные электролитические конденсаторы используют светопроводящий полимер в качестве катода, но в остальном все процессы аналогичны. Суть в реакциях окисления и восстановления, как в батарее.
В ходе реакции электрохимического разряда анод окисляется, а катод восстанавливается.
При зарядке электролитического конденсатора на его катоде наблюдается избыток электронов, на минусовой пластине, сообщающий как раз отрицательный заряд этому выводу, а на аноде — недостаток электронов, дающий положительный заряд, таким образом мы получить разность потенциалов.
Если заряженный электролитический конденсатор замкнут на внешнюю цепь, то избыточные электроны перейдут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы в этот момент перемещаются от катода к аноду.
Если такой полярный конденсатор включить в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные конденсаторы могут работать в любом включении, так как не имеют ни анода, ни катода, ни электролита, а их обкладки взаимодействуют с диэлектриком так же, как и с истоком.
А что делать, если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с изменением полярности? Для этого есть одна хитрость. Необходимо взять два одинаковых полярных электролитических конденсатора и соединить их последовательно с одинаковыми выводами. Из двух полярных получится один неполярный конденсатор, емкость которого будет в 2 раза меньше, чем у каждой из двух его составляющих.
На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, у которых на обеих обкладках присутствует оксидный слой. По этой причине неполярные электролитические конденсаторы намного больше, чем полярные конденсаторы аналогичной емкости. По этому принципу изготавливают и неполярные электролитические пусковые конденсаторы, предназначенные для работы в цепях переменного тока частотой 50-60 Гц.
См. также:Конденсаторы в электронных схемах
100 мкФ Неполярный конденсатор 10 В Производитель
Описание
- 100 мкФ 10 В неполярный радиальный алюминиевый электролитический конденсатор
- Срок службы от 2000 до 3000 часов при температуре от -40 до +105°C
- Размер: 6*12 мм
- Номинальный пульсирующий ток: 140 мА (среднеквадратичное значение)
- Предложение услуг OEM/ODM
- Предоставить бесплатный образец
100UF Non-Polar Capacitor 10V — это наша неполярная серия на 2000-3000 часов.
Неполярный радиальный алюминиевый электролитический конденсатор используется в цепях с обратной полярностью
Спецификация неполяризованных алюминиевых электролитических конденсаторов
Размеры (мм)
| ΦD | 5 | 6,3 | 8 | 10 | 13 | 16 | 18 |
|---|---|---|---|---|---|---|---|
| П | 2,0 | 2,5 | 3,5 | 5,0 | 5,0 | 7,5 | 7,5 |
| Φd | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,8 | 0,8 |
| α | 1,0 | 2,0 | |||||
| β | 0,5 | ||||||
Коэффициент частоты номинального пульсирующего тока
| Частота (Гц) | 50 | 120 | 1к | 10к | 100к |
|---|---|---|---|---|---|
| от 0,47 до 47 мкФ | 0,75 | 1 | 1,35 | 1,55 | 2 |
| от 68 до 680 мкФ | 0,8 | 1 | 1,25 | 1,34 | 1,5 |
| от 1000 до 4700 мкФ | 0,85 | 1 | 1,1 | 1,13 | 1,15 |
Температурный коэффициент
| Тем(℃) | +45 | +60 | +85 |
|---|---|---|---|
| Коэффициент | 1,6 | 1,35 | 1,0 |
Стандартные рейтинги (при 120 Гц, 85 ° C)
