Учимся определять полярность автомобильного аккумулятора

Мне, человеку, связавшему свою пока еще короткую журналистскую карьеру с жизнеописаниями хитрых и своенравных аккумуляторных батарей, часто снится один и тот же кошмар.

Вот я прихожу в наш магазин «Автоша», вот выбираю батарейку нужной емкости, нужных габаритных размеров. Внимательно смотрю на параметры пускового тока – беру аккум с максимальными. Приезжаю домой, открываю капот своего авто и…

Даже не знаю, как описать этот ужас. Длины токоприемных проводов не хватает до клемм! В этот момент я понимаю, что НЕ ОБРАТИЛ ВНИМАНИЯ НА ПОЛЯРНОСТЬ аккумулятора! После такого осознания я немедленно просыпаюсь – прерывисто дыша и стирая со лба ледяной пот.

Эти кошмарные видения и натолкнули меня на мысль обезопасить вас, уважаемые читатели, от подобных катастроф в реальной жизни. Итак, какой же она может быть, эта коварная полярность.

Батареи для легковушек: реальные и условные виды полярности

Всего в аккумуляторной промышленности существует шесть типов компоновки и соединения между собой ячеек аккумуляторной батареи. Однако, большинство из них встречаются очень редко и рассматривать их под микроскопом мы не будем. Обратимся к самым распространенным и способам, как можно отличить их друг от друга.

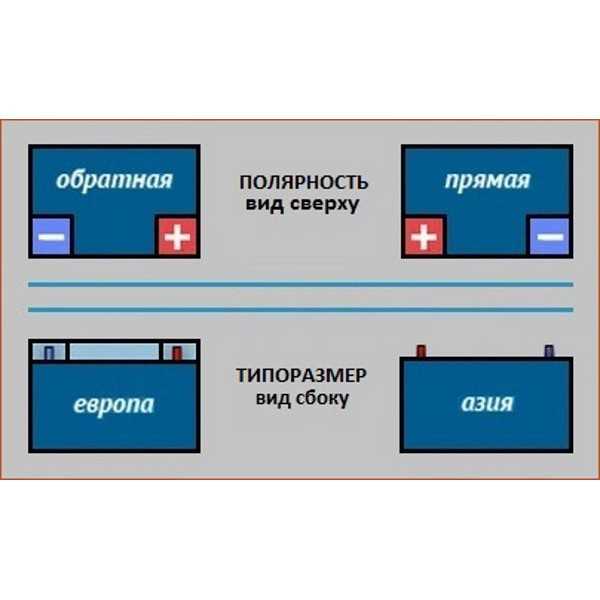

Все типы полярности автомобильного аккумулятора

Перво-наперво, возьмемся за батарейки для легковых автомобилей. Берем аккумулятор и разворачиваем его к себе «лицом», то есть, этикеткой. Клеммы в этом случае будут находиться ближе к нам, на «макушке» нашего АКБ. Положительная (рядом с ней нарисован «+») находится справа, а минусовая(«-») слева? Перед вами аккумулятор с «обратной», по-другому — с «европейской» полярностью, которую часто обозначают «0».

Схема обратной полярности автомобильного аккумулятора

Если же положительный токовывод находится слева, а отрицательный – справа, то перед вами батарейка с полярностью «1» — «прямой» или «российской».

Схема прямой полярности автомобильного аккумулятора

Кстати, люди не сведущие зачастую говорят о некой «азиатской» полярности. На самом деле, речь идет об аккумуляторах, изготавливаемых для азиатских авто. Они имеют «европейскую» полярность, и отличаются только габаритами ( «квадратнее» коллег из Европы, США и России) и видом токовыводов. На обычных батареях клеммы слегка «утоплены» и находятся в нишах, а у «азиатских» они – на ровной поверхности. Кроме того, токовыводы «азиатов» заметно тоньше тех, что устанавливаются на батареях со всего мира.

Ну и, наконец, замолвим словечко еще об одном виде полярности легковых автомобилей – «американской полярности». Она встречается у батарей, предназначенных для автомобилей, произведенных на территории США. Клеммы у АКБ с «американской полярностью» находятся на фронтальной стороне, над лицевой этикеткой.

А как у грузовиков?

Клеммы на аккумуляторах для грузовых авто расположены по одной из коротких сторон батареи. Развернем АКБ этой самой стороной с клеммами к себе (можно мысленно, среди нас не все уродились гераклами). Слева «плюс» — полярность «3» — «европейская»/«обратная». Слева «минус» — значит полярность у батареи «4» — «прямая»/«российская».

Схема обратной полярности аккумулятора для грузового транспорта

Схема прямой полярности аккумулятора для грузового транспорта

Кроме того, могут встречаться грузовые аккумуляторы с полярностью «2» — клеммы у таких аккумуляторов расположены по диагонали.

Включаем Шерлока: что, если «плюс» не обозначен?

Конечно, производители стараются сделать аккумуляторы простыми и понятными для каждого пользователя. Положительные токовыводы отмечаются сразу бросающимися в глаза знаками «+» и красным цветом, отрицательные – не менее крупными «-» и синим/черным цветом. Но теоретически мы можем однажды оказаться наедине с батарейкой без всякой маркировки. Или с такой, маркировку которой уничтожили вредители, варвары, стихийные бедствия… Что делать тогда? Первым делом, мои пытливые друзья, необходимо измерить диаметр токовыводов. Диаметр положительных всегда на пару миллиметров больше диаметра отрицательных. У «европейцев» вывод плюсового электрода имеет толщину 19,5 миллиметров, а минусовая клемма — 17,9. У азиатов – 12,7 и 11,1 соответственно.

Данный метод определения плюсов-минусов тоже не дал результата? Что ж, теперь нам поможет только учебник занимательной химии для самых маленьких. К клеммам батареи без опознавательных знаков необходимо прикрепить медные проводки. Оголенные концы проводков вводим в картофельный срез на расстоянии 5-10 мм друг от друга. Ждем 1-2 минуты. Эврика! Картофель вокруг «положительного» проводка слегка позеленеет.

Под рукой нет картошки, но есть, к примеру, лимонная или любая другая слабая кислота? Пожалуйста! Разводим ее в стакане воды, погружаем в него проводки от обеих клемм так, чтобы они не соприкасались. Вокруг «отрицательного» проводка начнется бурное выделение пузырьков газа.

Теперь, уважаемые читатели, когда вы знаете о «минусах» и «плюсах» аккумуляторов практически все, кошмары меня, надеюсь, оставят. А за вас – никогда не возьмутся, ни во сне, ни наяву!

Выбор полярности аккумулятора для автомобиля.

Как правильно определить полярность аккумулятора для автомобиля?

В статье рассмотрена полярность аккумулятора, виды, чем они отличаются, как их определять. Такую информацию знать необходимо, чтобы не путать полярности, делать всё правильно.

Аккумулятор – обязательный источник электрической энергии сети авто. Химические реакции — основание работы элемента, и владельцу требуется вмешиваться в механизм. Основное обслуживание – зарядка, своевременное пополнение до нормального уровня дистиллированной воды.

Для установки прибора в машину соединяются выводы батареи и проводки с клеммами. Трудность возникает, когда новая батарея имеет «плюс», «минус» на других местах (по сравнению со старой АКБ), а проводка имеет недостаточную длину, чтобы достать выводы.

Играет роль полярность – места расположения внешних элементов, выводящих ток, на крышке лицевой стороны или сверху аккумулятора (местонахождение клемм). Основная разница – где-то «плюс» располагается с правой стороны, а где-то – с левой.

Во время подбора новой АКБ на автомобиль выбирается правильная полярность батареи, чтобы не возникло проблем с подключением. Популярны 2 типа:

1. Прямой тип полярности;
2. Обратный тип полярности.

Прямая полярность

Имеет маркировку номером «1», буквой «L». Она относится к отечественной разработке. Определяется тем, что плюсовые клеммы размещаются на левой стороне, минусовые – на правой. Такая полярность называется «российской», «стандартной» – батареи такого типа стоят на машинах отечественного, азиатского производства.

Обратная полярность

Разработка европейского типа – для европейских, американских автомобилей. Маркируется «0», «R». Если сравнить прямую полярность, наоборот, – положительная клемма находится справа, а минусовая слева.

Определение полярности

Определяют тип батареи при помощи специальной маркировки (рассмотренной выше), которую обозначают производители для облегчения. Если таковой не имеется, на клеммах (или возле них) располагаются значки плюс «+» и минус «–». Если знаков нет, клеммы изготовляются производителем разных размеров. Плюсовой элемент обычно больше.

АКБ на легковой автомобиль поворачиваем к себе этикеткой на боковой стороне. Ориентироваться можно по выводам – размещаются они на ближней стороне. Обращаем внимание на расположение «плюса» и «минуса». Если «+» слева — это прямая полярность, если справа – обратная.

Перед выбором аккумулятора в магазине необходимо удостоверится, какая полярность подходит автомобилю по расположению проводов с клеммами. Иначе определения типа батарей пройдут впустую.

Грузовики, автобусы, строительные машины и спецтехника имеют другую маркировку и обстановку клемм в батарее. В данной АКБ маркировка прямой полярности обозначается как «4» («стандартная»). Плюс находится справа. Используется для грузовиков российского производства. Маркировкой «3» обозначается обратный тип («евро»). Плюс располагается слева. Этот тип используется европейскими грузовиками.

Неподходящая полярность

Аккумуляторы разных типов имеют мало отличий. Могут быть идентичными корпусом, по силе тока, количеству банок, этикетке. Неопытные, невнимательные водители могут совершить ошибку в выборе. Такое может произойти при спонтанной покупке. Необходимо быть внимательным, покупать продукт неспешно. Попросите помощь продавца.

Если ошибочно приобретен неподходящий агрегат, автомобилю необходимо купить правильный аккумулятор. Неправильно подобранную АКБ:

• Вернуть по гарантии;
• Продать, объяснив причину.

Некоторые владельцы авто считают, что разницы нет в типах аккумуляторов, часто совершая неправильный выбор. Считают, что аккумулятор другой полярности нужно перевернуть, недостающие провода удлинить, заменить длинными, батарею разрядить до нуля, перезаряжая нужным размещением полюсов. Но это неоправданные хлопоты, и результат будет недолговечным и ненадежным.

Полярность указывается специально для определённых типов автомобилей. Установлены конкретные посадочные места, где батарея закрепляется. Длина проводов бортовой сети строго определённая и подводятся из назначенных мест. Разработана установка так, чтобы избежать путаницы.

Неправильная состыковка может нанести вред автомобилю. Это может провоцировать перегорание электронных приборов автомобиля, возникновение замыкания, пожара. Возможно, не все приборы сгорят – те, что работают и при смене полюсов без её влияния. К этому списку относят лампу и электродвигатель. Остальное может сгореть. Чтобы этого не допустить, батарею нужно выбирать правильно, а не подключать установку, не подходящую автомобилю.



Как заменить аккумулятор? >

4.12: Формы и свойства — полярные и неполярные молекулы

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

351234

Цель обучения

• Определить, является ли молекула полярной или неполярной.

Молекулярная полярность

Чтобы определить, является ли молекула полярной или неполярной, часто бывает полезно посмотреть на структуры Льюиса. Неполярные соединения будут симметричными, что означает, что все стороны вокруг центрального атома идентичны — связаны с одним и тем же элементом без неподеленных пар электронов. Обратите внимание, что тетраэдрическая молекула, такая как \(\ce{CCl_4}\), является неполярной. Рисунок (\(\PageIndex{1}\). Другая неполярная молекула, показанная ниже, представляет собой трифторид бора, BF ₃ . BF _{3 представляет собой тригональную плоскую молекулу, и все три периферийных атома одинаковы.}

Рисунок \(\PageIndex{1}\) Некоторые примеры неполярных молекул на основе молекулярной геометрии (BF ₃ и CCl ₄ ).

Полярные молекулы асимметричны, либо содержат неподеленные пары электронов на центральном атоме, либо имеют связанные атомы с различной электроотрицательностью. Это работает довольно хорошо, пока вы можете визуализировать молекулярную геометрию. Это сложная часть. Чтобы знать, как связи ориентированы в пространстве, вы должны хорошо разбираться в структурах Льюиса и теории VSEPR. Предполагая, что вы это делаете, вы можете посмотреть на структуру каждого из них и решить, полярна она или нет — независимо от того, знаете ли вы электроотрицательность отдельного атома . Это потому, что вы знаете, что все связи между разнородными элементами полярны, и в этих конкретных примерах не имеет значения, в каком направлении указывают векторы дипольного момента (наружу или внутрь).

Полярная молекула представляет собой молекулу, в которой один конец молекулы слегка положительный, а другой конец слегка отрицательный. Двухатомная молекула, состоящая из полярной ковалентной связи, такой как \(\ce{HF}\), является полярной молекулой.

Как упоминалось в разделе 4.7, поскольку электроны в связи находятся ближе к атому F, эта сторона молекулы приобретает частичный отрицательный заряд, который обозначается δ− (δ — строчная греческая буква дельта) . Другая сторона молекулы, атом H, принимает частичный положительный заряд, который представлен δ+. Две электрически заряженные области на обоих концах молекулы называются полюсами, подобно магниту, имеющему северный и южный полюса. Молекула с двумя полюсами называется 9.0032 диполь (см. рисунок ниже). Фторид водорода является диполем.

Рисунок \(\PageIndex{2}\) Диполь – это любая молекула с положительным и отрицательным концами, возникающая в результате неравномерного распределения электронной плотности в молекуле.

Для молекул с более чем двумя атомами молекулярная геометрия также должна учитываться при определении того, является ли молекула полярной или неполярной. На рисунке ниже показано сравнение между углекислым газом и водой. Углекислый газ \(\left( \ce{CO_2} \right)\) представляет собой линейную молекулу. Атомы кислорода более электроотрицательны, чем атом углерода, поэтому есть два отдельных диполя, направленных наружу от атома \(\ce{C}\) к каждому атому \(\ce{O}\). Однако, поскольку диполи имеют одинаковую силу и ориентированы таким образом, они компенсируются, и общая молекулярная полярность \(\ce{CO_2}\) равна нулю.

Молекула воды изогнута из-за наличия двух неподеленных пар у центрального атома кислорода. Отдельные диполи направлены от атомов \(\ce{H}\) к атому \(\ce{O}\). Из-за формы диполи не компенсируют друг друга, а молекула воды полярна. На рисунке ниже чистый диполь показан синим цветом и направлен вверх.

Рисунок \(\PageIndex{3}\) Молекулярная геометрия молекулы влияет на ее полярность. Каждая связь СО имеет дипольный момент, но они направлены в противоположные стороны, так что общая молекула СО2 неполярна. Напротив, вода полярна, потому что моменты связей ОН не компенсируются.

Три другие полярные молекулы показаны ниже со стрелками, указывающими на более электронно-плотные атомы. Как и в молекуле воды, ни один из моментов связи не компенсируется.

Рисунок \(\PageIndex{4}\) Некоторые примеры полярных молекул на основе молекулярной геометрии (HCl, Nh4 и Ch4Cl).

Подводя итог, чтобы быть полярной, молекула должна:

1. Содержать по крайней мере одну полярную ковалентную связь.
2. Имеют такую ​​молекулярную структуру, что сумма векторов дипольного момента каждой связи не сокращается.

Этапы идентификации полярных молекул

1. Нарисуйте структуру Льюиса
2. Выяснить геометрию (используя теорию ВСЕПР)
3. Визуализируйте или нарисуйте геометрию
4. Найдите чистый дипольный момент (вам не нужно выполнять расчеты, если вы можете визуализировать его)
5. Если чистый дипольный момент равен нулю, он неполярен. В противном случае он полярен.

Пример \(\PageIndex{1}\):

Пометьте каждый из следующих элементов как полярный или неполярный.

1. Вода, H ₂ O:
2. Метанол, CH ₃ OH:
3. Цианистый водород, HCN:
4. Кислород, O ₂ :
5. Пропан, C ₃ H ₈ :

Раствор

1. Вода полярная. Любая молекула с неподеленными парами электронов вокруг центрального атома является полярной.
2. Метанол полярен. Это не симметричная молекула. Сторона \(\ce{-OH}\) отличается от остальных 3 сторон \(\ce{-H}\).
3. Цианистый водород полярен. Молекула не симметрична. Азот и водород имеют разную электроотрицательность, что создает неравномерное притяжение электронов.
4. Кислород неполярен. Молекула симметрична. Два атома кислорода притягивают электроны с одинаковой силой.
5. Пропан неполярен, потому что он симметричен, с атомами \(\ce{H}\), связанными со всех сторон вокруг центральных атомов, и без неподеленных пар электронов.

Упражнение \(\PageIndex{1}\)

Пометьте каждое из следующих веществ как полярное или неполярное.

а. СО ₃

б. NH ₃

Ответить на

неполярный

Ответ б

полярный

Резюме

• Неполярные молекулы симметричны и не имеют неподеленных электронов.
• Полярные молекулы асимметричны, либо содержат неподеленные пары электронов на центральном атоме, либо имеют связанные атомы с разной электроотрицательностью.

Авторы и авторство

• StackExchange (томий).

• Мариса Альвиар-Агню (Городской колледж Сакраменто)

• Генри Эгнью (Калифорнийский университет в Дэвисе)

---

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Показать страницу TOC

   № на стр.

   Включено

   да

2. Теги

   1. источник[1]-хим-153803

Как определить полярность молекулы

Обновлено 26 марта 2020 г.

Является ли молекула полярной или нет, полностью зависит от полярности связей в данном соединении и некоторых параметров этих связей. Но прежде чем углубляться в то, как определить полярность, вот краткое объяснение полярности

Что делает что-то полярным?

Молекула называется полярной, если одна ее часть имеет частичный положительный заряд, а другая — частичный отрицательный заряд.

В связи атомы могут либо делиться электронами (ковалентно), либо отдавать их (ионно). Таким образом, атом, который удерживает электроны ближе, будет более отрицательно заряжен, чем другой атом.

Электроотрицательность — это мера того, насколько конкретному элементу нужны электроны. В разделе Ресурсы вы найдете периодическую таблицу, в которой сообщается об электроотрицательности каждого элемента. Чем выше это число, тем больше атом этого элемента будет «захватывать» электроны в связи.

Значения электроотрицательности могут помочь вам определить, является ли связь между двумя атомами ковалентной или полярно-ковалентной. Для этого нужно найти абсолютное значение разности электроотрицательностей двух атомов. Основываясь на этой разнице, в следующей таблице указано, является ли связь полярной ковалентной, ковалентной или ионной.

Определение типа связи

Тип связи	Разница электроотрицательности
pure covalent	<0.4
polar covalent	between 0.4 and 1.8
ionic	>1.8

https: //chem.libretexts.org/Courses/Oregon_Institute_of_Technology/OIT%3A_CHE_202_-_General_Chemistry_II/Unit_6%3A_Molecular_Polarity/6.1%3A_Electronegativity_and_Polarity

Например, поскольку разница электроотрицательностей между H (2,2) и O (3,24) равна 1. быть полярной ковалентной. Но что это означает для молекулы, содержащей связь ОН?

Полярность связи в сравнении с полярностью молекулы

Хотя связь внутри молекулы может быть полярной, сама молекула может не быть полярной. Почему это?

Частичные заряды или дипольные моменты (вытекающие из полярности связи) важны для определения молекулярной полярности. Но, все облигации должны быть учтены. Если векторы частичного заряда/дипольного момента в конечном итоге сокращаются, молекула может быть неполярной.

Чтобы предсказать дипольные моменты, вы должны изучить геометрию связей, которую вы можете найти с помощью теории отталкивания электронной пары валентной оболочки (VSEPR). Эта теория начинается с идеи, что пары электронов в валентной оболочке атома отталкиваются друг от друга. Таким образом, электронные пары вокруг атома будут ориентироваться, чтобы свести к минимуму силы отталкивания.

Взгляните на воду. Вода связана с двумя атомами водорода, а также имеет две неподеленные пары электронов. Из-за двух заимствованных пар молекула имеет тетраэдрическую изогнутую форму. Чтобы определить, является ли молекула полярной, вы должны посмотреть на векторы частичного заряда.

Во-первых, на молекуле две пары электронов, что означает, что в этом направлении будет большой вектор частичного заряда. Во-вторых, кислород более электроотрицательный, чем водород, и будет поглощать электроны. Это означает, что вектор частичного заряда на каждой связи будет иметь компонент, указывающий на кислород.

В то время как внутренняя составляющая вектора на каждой связи аннулируется, часть, указывающая на кислород, не будет. Таким образом, будет чистый частичный отрицательный заряд на кислородной стороне молекулы и чистое частичное положение на водородной стороне молекулы. Таким образом, вода является полярной молекулой.

Что насчет CO ₂ ?

Во-первых, CO ₂ не имеет неподеленных пар, так как все электроны участвуют в двух наборах двойных связей между C и O.
