Как выбрать тип датчика положения

Датчики положения — это устройства, предназначенные для определения линейного или углового положения объекта. Информация о положении выводится в виде сигнала, который по полевой шине передается на блок управления.
Необходимость измерения положения распространена не меньше измерения температуры и производится в промышленности и коммерческом секторе.

Как выбрать датчик положения?

Первым критерием при подборе датчика положения или датчика перемещения является его тип. Это может быть линейный или ротационный датчик. Не менее важными параметрами является диапазон измерений, разрешение датчика и повторяемость.
Особое внимание следует уделить форме датчика в зависимости от типа сборки, виду выходного сигнала и необходимости применения специального датчика, обладающего влагостойкостью и пылестойкостью, или соответствующего стандарту ATEX для взрывоопасных зон.

Типы датчиков положения

Существует пять разновидностей датчиков положения, в каждой из которых применяется своя технология:

• Потенциометрический. Обеспечивает высокую точность, цена средняя, но подвержен сильному износу, чувствителен к пыли и экстремальным температурам.
• LVDT или RVDT. Отличается высокой точностью, прочностью и устойчивостью к неблагоприятным окружающим условиям. Такие преимущества сказываются на цене, которая достаточно высока, кроме этого, датчики крупные и тяжелые.
• Оптический. Высокоточный датчик, обладающий высоким разрешением. Из-за особенностей конструкции хрупок, чувствителен к пыли и экстремальным температурам.
• Магнитный, эффект Холла. Датчик отличается прочностью и низкой чувствительностью к жидкостям, но восприимчив к ударам. Возможны неполадки, связанные с магнитными материалами, электрическими проводами и гистерезис.
• Магнитострикционный. Прочный датчик, обеспечивающий точность на большом расстоянии. Восприимчив к переменам температуры, стоит достаточно дорого. На коротком расстоянии не способен обеспечить достаточную точность.

Потенциометрический датчик положения

Такие датчики также называют резистивными. Принцип действия основан на измерении сопротивления проводящей колеи между опорной точкой и курсором, подключенным к подвижной части. Полученное в результате измерения значение сопротивления используется для расчета положения детали.
Благодаря простоте конструкции, цена потенциометрических датчиков невысока, однако эти датчики способны обеспечить высокую точность. Слабой стороной датчиков является чувствительность к износу, вибрациям, посторонним предметам и экстремальным температурам.

Датчики положения LVDT или RVDT

Аббревиатуры LVDT и RVDT расшифровываются как Linear Variable Differential Transformer и Rotary Variable Differential Transformer соответственно. Конструкция этих датчиков состоит из двух трансформаторов с общим магнитным сердечником, который соединен с той частью, положение или опору которой нужно определить. Перемещение магнитного сердечника вызывает изменение электрического напряжения между двумя трансформаторами. Это позволяет произвести расчет положения детали.
Датчики отличаются высокой точностью, надежностью и устойчивостью к экстремальным окружающим условиям. Последняя особенность позволяет размещать систему обработки сигнала вдали от датчика. Из минусов этих датчиков можно выделить из громоздкость и высокую стоимость.

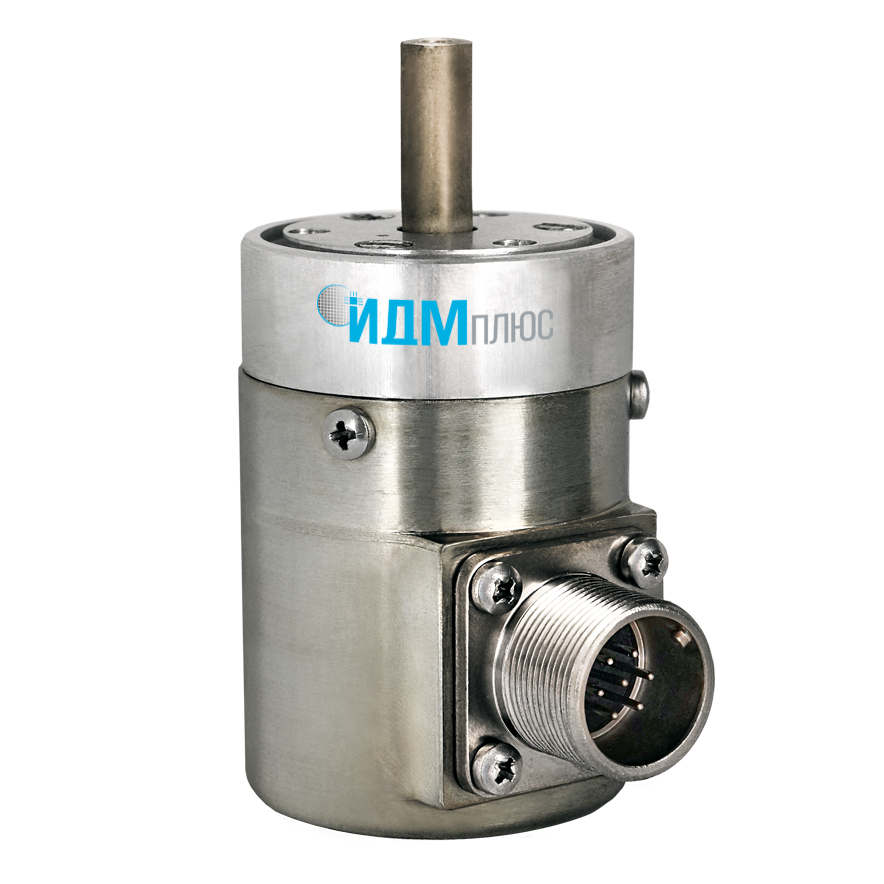

Оптический датчик положения

При помощи оптического датчика положения или энкодера можно определить положение и угловое или линейное перемещение детали. Существует две разновидности:

• Инкрементальные датчики работают относительно опорной точки. После сбоя питания необходимо время, пока энкодер отправит информацию об опорной точке, необходимую для верного использования информации об угловом смещении, системе обработки данных.
• Абсолютные датчики работают сразу после включения питания. Для подсчета числа выполненных оборотов используются абсолютные многооборотные энкодеры.

В конструкции оптических ротационных датчиков присутствует светодиод, который позволяет считывать движение непрозрачного диска. Линейные датчики положения могут представлять собой ротационные кабельные датчики. В таких вариантах установленный на катушке кабель подключается к детали, положение которой необходимо определить. Также возможен вариант датчика, состоящий из градуированной шкалы и головки, считывающей положение.

Датчики обладают высоким разрешением, зависящим от количества сигналов, посылаемых на один оборот оси и малым временем отклика.

Оптические датчики не имеют гистерезиса и не восприимчивы к магнитному полю, но очень хрупки, чувствительны к ударам, вибрациям, посторонним предметам и экстремальным температурам.
Оптические датчики широко востребованы в сферах, где необходима высокая точность. Это такие области, как производство электронных компонентов или медицинский анализ.

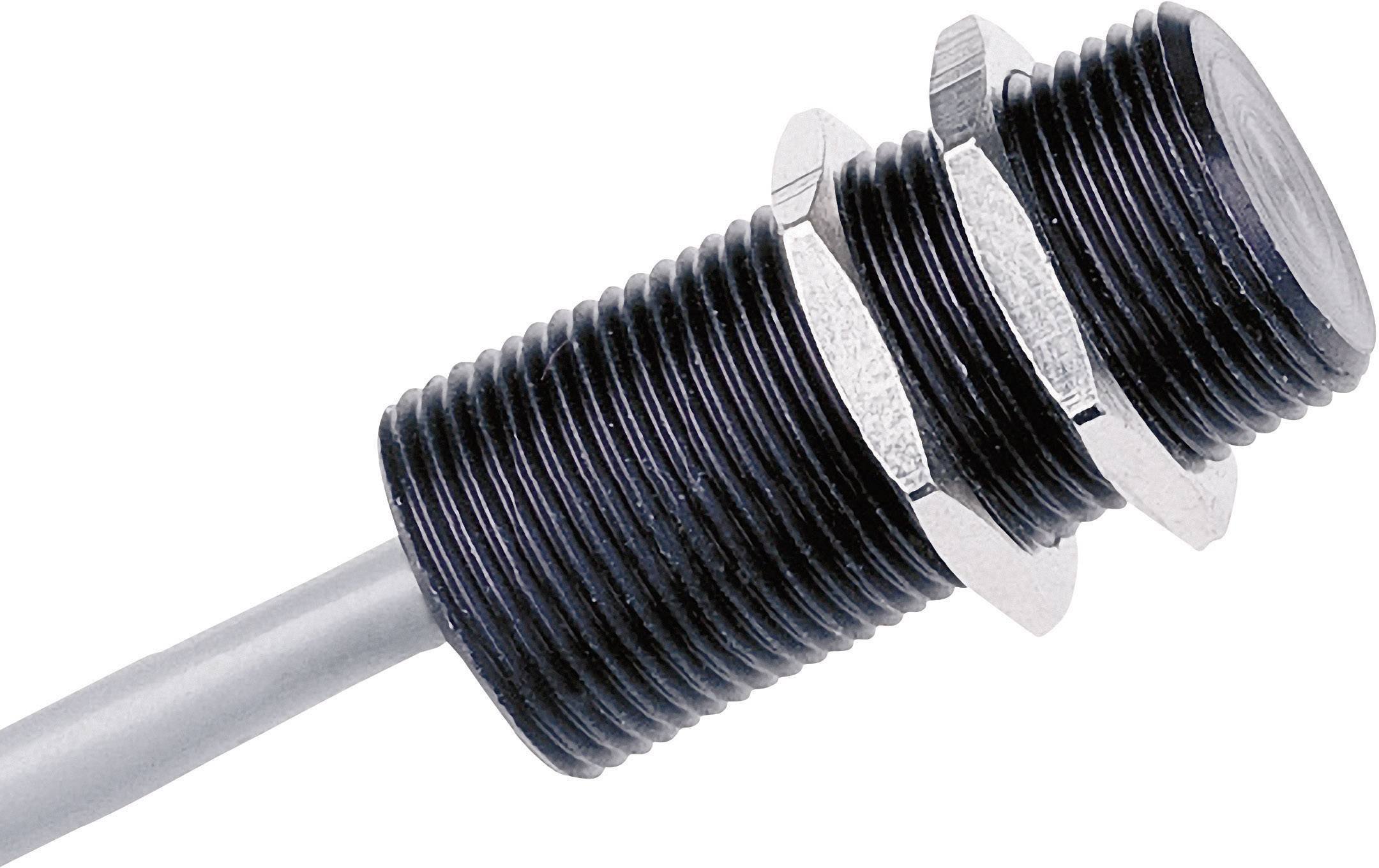

Магнитный датчик положения

Магнитные датчики, иначе называемые датчики на основе эффекта Холла, предназначены для измерения положения с помощью измерения магнитного поля или магнитной ленты. Магнитные датчики положения применяют для определения положения поршня в цилиндре.

Преимущество датчика Холла – надежность и прочность. Магнитные датчики способны работать в условиях, где присутствует вероятность контакта с жидкостью и пылью, но не подходят для измерений в условиях магнитных помех.

Магнитострикционный датчик положения

Этот тип датчиков оснащен волноводом, который принимает электрический импульс, создающий магнитное поле. В тот момент, когда созданное магнитное поле сталкивается с магнитным полем внешнего магнита, появляется механическая упругая волна. Появляется эта волна путем отражения о датчик. Так определяется положение внешнего магнитного поля.
Преимущество такого датчика – надежность, точность, стойкость к ударам и вибрациям. Недостаток – чувствительность к высоким температурам выше 100°C и высокая цена устройства.

Приобрести датчики положения и получить высококвалифицированную консультацию можно в интернет-магазине «Промышленная Автоматизация» по телефону 8 800 550-72-59 или по почте info@industriation. ru.

Магнитные датчики KIPPRIBOR серии LM

Прайс-лист Магнитные датчики KIPPRIBOR серии LM контролируют промежуточные и конечные положения поршня пневматического цилиндра. Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр. Датчики KIPPRIBOR серии LM применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон. Датчики KIPPRIBOR серии LM подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax. Особенности магнитных датчиков KIPPRIBOR LM: Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом; Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение; Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков; Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании; Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях; Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки Характеристики магнитных датчиков KIPPRIBOR серии LM: Параметр Значение параметра Модификация LM50-34. R1.U6.K LM50-34.R1.U1.K LM50-34.I1.U1.K; LM50-34.I1.U1.K08; LM50-34.I1.U1.KZ3 Тип датчика герконовый герконовый  магниторезистивный (датчик Холла) Коммутационная функция NO (2-х проводное подключение) NO (3-х проводное подключение) NO (3-х проводное подключение) Коммутационный элемент геркон геркон транзистор (PNP/NPN автоопределение) Номинальное напряжение 12…240 VDC / 24…240 VAC 10…30 VDC 10…30 VDC Коммутируемый ток (max) 100 мА 500 мА 100 мА Максимальная отключаемая нагрузка (max) 10 Вт 10 Вт 3 Вт Потребляемый ток (max)  — 10 мА, при 24В 7,5 мА, при 24В Падение напряжения на датчике 2,5 В, при токе 100 мА DC  0,1 В, при токе 500 мА DC 1 В, при токе 100 мА DC Ток утечки (max)  —  — 0,01 мА Индикация красный светодиод*  желтый светодиод красный светодиод Кабель  ∅2,9 мм, 2 жилы, маслостойкая изоляция ∅2,9 мм, 3 жилы, маслостойкая изоляция ∅2,9 мм, 3 жилы, маслостойкая изоляция Чувствительность 35. ..45 Гс 35…45 Гс 40…800 Гс Частота срабатывания 200 Гц 200 Гц 5000 Гц Температура эксплуатации –10…70°C –10…70°C –10…70°C Стойкость к ударной нагрузке 30 g 30 g 50 g Стойкой к вибрационной нагрузке 9 g 9 g 9 g Класс защиты IP67  IP67  IP67 Встроенная электрическая защита —  — От тока обратной полярности, от перенапряжения Подключение кабельный вывод 2,5м кабельный вывод 2,5м кабельный вывод 2,5 м, разъём М8 (male), разъём EZ3 (male) Принцип действия магнитных датчиков KIPPRIBOR серии LM Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику, чувствительный элемент реагирует на магнитное поле и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика. Каждый тип датчиков имеет свои достоинства и недостатки друг относительно друга. Для герконовых датчиков: Для магниторезистивных: + Выше отключаемая мощность + Есть датчики с универсальным питанием (AC/DC) + Широкий диапазон коммутируемого напряжения (до 240 В) + Отсутствие токов утечки в выключенном состоянии – Ниже частота срабатывания – Подвержены механическому износу – Отсутствие встроенной защиты – Некоторые датчики требуют соблюдения полярности питания – Нет датчиков с разъёмом + «Умная» схема с автоопределением типа входа (PNP/NPN) + Встроенная защита от обратной полярности и перенапряжения + Выше частота переключения + Отсутствует дребезг контактов + Не подвержены механическому износу + Лёгкое подключение и быстрая замена за счёт разъёмов M8 и EZ3 – Ниже отключаемая мощность – Присутствует назначительный ток утечки в выключенном состоянии – Нет датчиков на переменное напряжение Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM на примере установки для запайки стаканчиков крышками из фольги Описание работы: 1. Контроллер подаёт команду «вниз» на пневмораспределитель; 2. Пневмораспределитель срабатывает и впускает воздух в цилиндр; 3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения и контроллер получает сигнал «Поршень в нижнем положении»; 4. Контроллер подаёт команду «вверх» на пневмораспределитель; 5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру. Схемы подключения магнитных датчиков KIPPRIBOR серии LM LM50-34.R1.U6.K     LM50-34.I1.U1.K   NPN   PNP LM50-34. I1.U1.K08, LM50-34.I1.U1.KZ3   NPN PNP LM50-34.R1.U1.K Распиновка разъёмов M8 и EZ3 M8 male EZ3 male Габаритные размеры датчиков KIPPRIBOR серии LM Модель Габаритные размеры LM50-34.R1.U6.K LM50-34.R1.U1.K LM50-34. I1.U1.K LM50-34.I1.U1.K08 LM50-34.I1.U1.KZ3 Обозначение при заказе магнитных датчиков KIPPRIBOR серии LM Пример обозначения при заказе: LM50-34.I1.U1.K08 вы заказали: LM – Магнитный датчик 50 – Ширина корпуса 5 мм 34 – Длина корпуса 34 мм I – С автоматическим определением схемы (PNP/NPN), 1 – С коммутационной функцией NO U1 – Напряжением питания 10…30 VDC K08 – C разъёмом М8   Способы монтажа магнитных датчиков KIPPRIBOR серии LM   Фиксация в Т-пазе винтовым зажимом Фиксация на гильзе круглого цилиндра с помощью монтажного набора серии PBI Фиксация на стяжной шпильке пневмоцилиндра с помощью монтажного набора серии PN Тип цилиндра Пневмоцилиндр с Т-образным пазом Круглый пневмоцилиндр Пневмоцилиндр со стяжными шпильками Способ монтажа Фиксация винтовым зажимом Монтажный набор серии PBI Монтажный набор серии PN Монтажные размеры Размеры Т-паза Диаметр цилиндра: PBI-01: ∅6-63 мм; PBI-02: ∅6-125 мм Диаметр шпильки: PN-6: ∅4-6 мм; PN-8: ∅8 мм; PN-10: ∅10 мм; PN-12: ∅12 мм; PN-16: ∅14-16 мм Таблица аналогов магнитных датчиков KIPPRIBOR серии LM Модификация датчика KIPPRIBOR Аналоги других производителей Camozzi Festo TEKO SMC Sick LM50-34. R1.U6.K CST-220 SME-8M MS FE8 FY-59B D-Y7BA RZT7 LM50-34.R1.U1.K CST-232 LM50-34.I1.U1.K CST-332 SMT-8M   DY-59A D-Y7P D-Y7G F-Y59B MZT8 LM50-34.I1.U1.K08 CST-362 LM50-34.I1.U1.KZ3   Таблица применимости магнитных датчиков KIPPRIBOR серии LM на пневмоцилиндрах различных производителей Производитель Серия цилиндров с установкой датчика в Т-паз Серия цилиндров для установки датчика с помощью монтажного набора серии PN Серия цилиндров для установки датчика с помощью монтажного набора серии PBI Festo ADN DSBC DFSG DSNU DSNU-KP ESNU DSNU-S CRDSNU KIPVALVE   KVNG KVSC KVMAL SMC C95, C55 c T-слотом C96 C85 Camozzi 31-31R 32-32R 52 QC-QCTB-QCTF 47 62 61 69 40 60 Серия 63 с круглой гильзой Серия 24 Серия 25 Pneumax 1540-1550 ECOMPACT-S SERIES с магнитом в поршне 1394 1306,1307,1308 1230-1232 1280-1294 1260-1274 с магнитом в поршне 1280-1294 «MIR»

Магнитные датчики положения — Infineon Technologies

Самый широкий ассортимент магнитных датчиков положения для надежных и энергоэффективных приложений

Магнитные датчики положения, подкатегории

Магнитный датчик положения наблюдает за объектом и отправляет измеряемые данные через сигнал, чтобы передать его положение. Использование этого сигнала широко варьируется, поскольку данные о местоположении могут использоваться для запуска сигналов тревоги, управления процессами системы и автоматизации определенных ответов.

Магниторезистивные элементы изменяют свою форму и размер при приближении к магнитному полю. Магниторезистивный датчик положения определяет местоположение объекта, отмечая эти изменения. Для этого к измеряемому объекту сначала прикрепляется позиционный магнит. Этот магнит создает магнитное поле, которое взаимодействует со вторым магнитным полем, создаваемым магниторезистивным проводом, по которому течет электрический ток. Взаимодействие между двумя магнитными полями вызывает звуковой импульс, который обнаруживается магниторезистивным датчиком положения на конце провода. Время между током и импульсом определяет местонахождение объекта и прикрепленного к нему позиционного магнита.

Магнитные датчики положения являются бесконтактными датчиками, то есть им не нужно вступать в контакт с объектом, который они измеряют, чтобы функционировать, и поэтому они меньше изнашиваются. По сравнению с другими типами датчиков для них требуется меньше деталей, что упрощает их сборку и снижает вероятность их отказа. В зависимости от сенсорных возможностей магнитного датчика положения IC, технология измерения будет относиться к одной из следующих категорий: анизотропный магниторезистивный (AMR), гигантский магниторезистивный (GMR), туннельный магниторезистивный (TMR) или датчик Холла.

Ассортимент магнитных датчиков положения Infineon

Широкий выбор датчиков XENSIV™ от Infineon включает магнитные датчики положения с технологиями AMR, GMR, TMR и датчиков Холла, поэтому наши клиенты могут найти идеальное решение для своего приложения. Магнитные датчики положения Infineon эффективно используются не только в различных автомобильных приложениях, но и в промышленном и бытовом оборудовании и приборах. Датчики Infineon XENSIV™ отличаются исключительной точностью благодаря ведущим в отрасли магнитным технологиям и более чем 40-летнему опыту разработки сенсорных решений.

Датчики Infineon с технологией измерения Холла служат для различных целей: от определения близости объекта и определения линейного и вращательного движения до измерения углового положения магнитного поля. Их можно использовать для управления двигателями BLDC, которые впоследствии можно использовать в бытовой технике и электроинструментах. Наши линейные датчики запрограммированы с несколькими вариантами интерфейса и сообщают чрезвычайно точные линейные и угловые позиционные измерения.

Трехмерные магнитные датчики Infineon XENSIV™ являются отраслевым стандартом и способны трехмерно обнаруживать движение магнитного поля. Их можно использовать в джойстиках и переключателях передач, а также в качестве магнитного поворотного датчика положения для управления поворотными ручками и индикаторами. Наши магнитные датчики угла поворота используются в ряде автомобильных приложений, измеряя угол поворота рулевого колеса и крутящий момент; запуск двигателей стеклоочистителей, насосов, приводов и исполнительных механизмов; и управление другими функциями безопасности, кузова и трансмиссии.

Технология магнитных датчиков положения

С технологиями датчиков AMR, GMR, TMR и датчиков Холла, предлагаемых как часть ассортимента магнитных датчиков положения Infineon, производители и разработчики могут найти наиболее подходящее решение для своего конкретного применения:

Анизотропный магниторезистивный (AMR) ) технология

Датчики с анизотропной магниторезистивной технологией создают пропорциональное магнитное поле, посылая электрический ток по проводу. Токи направляются через оборудованный магнитный датчик положения IC, который использует пермаллой, сопротивление которого впоследствии изменяется магнитным полем. Затем схема преобразует измененное сопротивление в измеряемое напряжение.

Гигантская магниторезистивная технология (GMR)

Датчики с гигантской магниторезистивной технологией наблюдают изменение сопротивления между двумя ферромагнитными материалами (материалами, притягивающимися к магнитам), которые разделены одним немагнитным слоем. Гигантские магниторезистивные датчики определяют величину сопротивления, наблюдая за степенью, в которой магнитные поля параллельны или не параллельны.

Технология туннельного магниторезистивного датчика (TMR)

Датчики с туннельным магниторезистивным датчиком имеют два недостатка своих аналогов: низкое выходное напряжение и чувствительность к изменениям температуры. Благодаря своей параллельной структуре магниторезистивные датчики TMR позволяют электронам свободно туннелировать между своими слоями, создавая выходной сигнал, в несколько раз превышающий выходной сигнал датчиков AMR или GMR. Мало того, что он более мощный, так еще и эффект туннелирования приводит к точным измерениям, на которые не влияют всплески или падения температуры.

Технология датчика Холла

Магнитные датчики положения с технологией Холла используют эффект Холла, который создает напряжение за счет использования перпендикулярного магнитного поля для распределения электрических зарядов на противоположных сторонах плоского проводника. Это распределение создает разность потенциалов, известную как напряжение Холла, которая прямо пропорциональна силе магнитного поля.

Датчик Холла с магнитом на валу прикрепляется к объекту. По мере движения объекта его изменение положения влияет на силу магнитного поля, воздействующего на проводник. Затем преобразованное напряжение Холла используется для отображения местоположения объекта.

Типы магнитных датчиков положения

Магнитные датчики положения классифицируются в зависимости от того, как они измеряют магнитные поля и какое положение и движение они определяют. Их использование пересекается, но у разных датчиков также есть сильные стороны, которые выделяются в определенных ситуациях.

Магнитные переключатели

Магнитные переключатели работают совместно с датчиком Холла, который отвечает за измерение силы и полярности магнитного поля. Для этого в каждом переключателе установлена ​​как минимум одна пластина Холла, чувствительная к магнитному полю, которая в зависимости от конструкции реагирует на различную полярность и пороги переключения.

Магнитные переключатели делятся на переключатели и защелки в зависимости от их поведения при переключении. Переключатели Холла включаются, когда магнитное поле превышает определенный порог переключения, и снова выключаются, когда значение падает ниже определенного порога переключения. Защелки Холла также переключаются выше или ниже определенного порога переключения в присутствии магнитного поля. Однако, в отличие от переключателей, защелки включаются магнитным полем и выключаются полем противоположной полярности. Умело соединяя несколько пластин Холла с разной ориентацией в одном корпусе, можно обнаруживать магнитные поля с любого пространственного направления и определять направление вращения вала.
Это означает, что магнитные выключатели могут использоваться в самых разных областях, например, для определения положения и наличия магнитов, в качестве поворотных энкодеров или, например, для коммутации двигателей.



Линейные датчики

Используя технологию датчиков Холла, линейные датчики измеряют вертикальную составляющую магнитного поля и передают пропорциональный сигнал. Они являются надежным и точным оборудованием для обнаружения углового и линейного позиционирования объекта. После использования они определяют изменения расстояния и/или положения объекта и отправляют измеряемый сигнал через электрический выход.

Трехмерные магнитные датчики

Трехмерные магнитные датчики революционны благодаря своей способности не только обеспечивать бесконтактное линейное и угловое обнаружение, но, что более важно, определять движение магнита в трех измерениях. Используя технологию измерения Холла, трехмерный магнитный датчик положения предназначен для обработки любых магнитных измерений, определяя силу магнитного поля по осям x, y и z. Дополнительные характеристики трехмерных магнитных датчиков положения включают трехмерный температурный диапазон Холла, а также их компактную миниатюрную сборку.

Датчики угла

Датчики угла работают с технологиями GMR, TMR и AMR и в настоящее время являются единственным типом датчиков, доступных с цифровым интерфейсом iGMR, iAMR или iTMR. В них используются встроенные магниторезистивные элементы для определения углов синуса и косинуса, которые позволяют определить положение магнитного поля. Датчики Infineon iGMR (гигантские магниторезистивные датчики) предлагают различные уровни интеграции обработки сигналов, что позволяет разработчикам оптимизировать разделение системы. Они также предварительно откалиброваны и готовы к использованию. Наши датчики iAMR обеспечивают наилучшие характеристики по температуре, сроку службы и диапазону магнитного поля, что делает их идеальными для приложений с самыми высокими требованиями к точности. Хотя Infineon в настоящее время не предлагает датчики угла с технологией датчика Холла, постоянные инновации сделают их доступными в ближайшем будущем.

Применение магнитных датчиков положения

Линейка магнитных датчиков положения Infineon в основном используется в автомобильных приложениях. Магнитные переключатели поднимают окна и открывают люк в крыше, запускают преднатяжители ремней безопасности и автоматизируют открывание дверей и багажника. Наши трехмерные магнитные датчики вращения работают во всем: от навигационных систем и управления стеклоочистителями до контроля рычага переключения передач и положения клапана. Линейные магнитные датчики необходимы для обеспечения безопасности, регулирования рулевого управления с электроусилителем, регулировки фар и служат в качестве магнитного датчика положения дроссельной заслонки для балансировки потока мощности, поступающего в двигатель. Датчики угла используются для измерения угла поворота рулевого колеса, а также для измерения положения ротора.

Наши автомобильные датчики положения на основе эффекта Холла и магниторезистивные датчики положения в равной степени применимы к ряду других автомобильных приложений, в том числе в качестве магнитных датчиков положения коленчатого вала, которые измеряют положение и вращение коленчатого вала двигателя. Они также функционируют как магнитные датчики положения цилиндров, которые можно использовать для регистрации и передачи положения поршней двигателя. Все магнитные датчики положения Infineon можно использовать в различных промышленных и бытовых приложениях, таких как двигатели с бесщеточным управлением (BLDC), компоненты джойстика, роботизированное управление позиционированием, а также носимые устройства и устройства для умного дома.
