Основные размеры подшипников тип 94 по ГОСТ 4060-78 и их импотрные аналоги по ISO
Основное обозначение подшипниковРазмеры, ммМасса, кг
Отечественное (по ГОСТу)Импортное (зарубежное ISO)FwDCr

Подшипник 941/661070,8
Подшипник 941/771281,0
Подшипник 941/101016101,2
Подшипник 941/121217121,2
Подшипник 941/151520121,2
Подшипник 941/171723141,2
Подшипник 941/202026141,2
Подшипник 941/252532161,2
Подшипник 941/303038161,5
  • Fw — номинальный внутренний диаметр подшипника по телам качения;
  • D — номинальный диаметр наружной цилиндрической поверхности наружного кольца;
  • C — номинальная ширина подшипника;
  • r — номинальная координата монтажной фаски.

Подшипник 942/8814121,2
Подшипник 942/151520161,2
Подшипник 942/20Подшипник HN20202026201,20,030
Подшипник 942/252532221,2
Подшипник 942/303038241,5
Подшипник 942/323240241,5
Подшипник 942/353543251,5
Подшипник 942/404050322,0

Подшипник 943/101016171,2
Подшипник 943/202026251,2
Подшипник 943/252532251,2
Подшипник 943/303038321,5
Подшипник 943/353543321,5
Подшипник 943/404050382,0
Подшипник 943/454555382,0
Подшипник 943/505060382,0

Как определить номер подшипника? Стандарты и замер

Для замены старого подшипника на новый может понадобиться номер изделия. Чтобы определить номер и заменить подшипник на подходящий, достаточно знать его размеры. Размеры указываются в каталогах и таблицах через формулу: d*D*B, где:

  • D – наружный диаметр;
  • d – внутренний диаметр;
  • B – ширина подшипника.

Для опорного подшипника формула может видоизмениться и указываться литерами d*D*H. В таком случае расшифровка букв будет следующей:

  • D – наружный диаметр;
  • d – внутренний диаметр;
  • H – высота подшипника.

Для того, чтобы найти подшипник в необходимых размерах, достаточно вбить параметры в указанном порядке и подобрать подходящее изделие. помните, что размеры – это не единственные характеристики, по которым следует подбирать деталь. Проконсультируйтесь со специалистами отдела продаж для того, чтобы подшипник удовлетворял всем характеристикам и подходил для работы в индивидуальных условиях рабочей среды.

Размеры в разных системах стандартов

Нормативы маркировки разнятся в зависимости от системы стандартизации подшипника. Параметры могут указываться по нормам ГОСТ (стандарту РФ и СНГ), ISO (международному стандарту) и по внутренним стандартам конкретного производителя. Например, крупные компании NSK, SKF и FAG обладают индивидуальной, внутренней системой маркировки. О том, как маркируются подшипники согласно Государственному стандарту и стандарту ISO, читайте в информационных статьях интернет-магазина «Промышленная Автоматизация». Обратите внимание, что размеры подшипников зарубежного производства указываются не в сантиметрах, а дюймах. Для того, чтобы перевести одну единицу измерения в другую, воспользуйтесь онлайн-калькулятором или проконсультируйтесь со специалистом. Если маркировка подшипника стерлась или каталог был утерян за время эксплуатации, вам может понадобиться измерить подшипник. Для этого используйте только точные инструменты – ошибка может привести к выходу из строя всей системы.

Как провести замер подшипника?

Чтобы провести замер подшипника вам следует измерить расстояние между внутренней обоймой и посадочным отверстием.

Сделать это можно с помощью штангенциркуля и точной линейки. Для конических моделей замер проводится по меньшему диаметру, а у подшипников с многогранным посадочным отверстием, измеряется расстояние вписанной окружности.

Купить подшипники по доступной цене можно в интернет-магазине «Промышленная Автоматизация». Специалисты отдела продаж помогут подобрать оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

Оставить заявку или получить обратную связь вы можете написав нам на [email protected] или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

Поиск в нашем онлайн-каталоге подшипников

Поиск в нашем онлайн-каталоге подшипников | Подшипники АСТ

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

  • Хром
  • Фаерфокс
  • Internet Explorer Edge
  • Сафари

Мы упрощаем поиск подшипников в нашем интерактивном онлайн-каталоге подшипников. Просто введите весь или часть номера модели подшипника, который вы ищете, и вы сразу же увидите все результаты поиска.

В настоящее время наш каталог подшипников включает более 10 000 наименований подшипников с возможностью поиска. Если вы не можете найти именно тот номер детали, который ищете, свяжитесь с нами. Многие номера деталей подшипников кодируются по-разному в зависимости от завода-изготовителя, и наш опытный персонал по обслуживанию клиентов может сопоставить детали, чтобы быстро определить взаимозаменяемые номера деталей.

Каталог подшипников

Ознакомьтесь с нашим онлайн-каталогом продукции, включающим более 10 000 продуктов с полными спецификациями и 3D-моделями CAD, доступными для скачивания — и все это бесплатно!

Просмотреть каталог

Категории поиска в каталоге подшипников

Наша функция поиска в онлайн-каталоге охватывает более 40 категорий подшипников, каждая из которых может быть найдена по номеру детали или параметру спецификации (например, размеру, нагрузке и т. д.). Категории подшипников, включенные в наш онлайн-каталог:

  • Шарикоподшипники
    • Шарикоподшипники управления планером
    • Радиально-упорные шарикоподшипники
    • Коммерческая дюймовая серия
    • Двухрядный угловой контакт
    • Однорядные шарикоподшипники с войлочным уплотнением
    • Шарикоподшипники для миниатюрных и измерительных приборов
    • Шариковые подшипники серии R
    • Самоустанавливающиеся двухрядные шарикоподшипники
    • Однорядная с глубокой канавкой
    • Шариковые подшипники с квадратным отверстием
    • Конический наружный диаметр, фланцевый
    • Шариковые подшипники с тонким сечением
    • Шарикоподшипники гусеницы, однорядные и двухрядные
  • Роликовые подшипники
    • Роликовые подшипники толкателя кулачка, шпилька типа
    • Цилиндрические роликоподшипники
    • Конические роликоподшипники
    • Сферические роликоподшипники
    • Игольчатые роликоподшипники
    • Прецизионные игольчатые роликоподшипники
    • Внутренние кольца
  • Втулки
    • Композитные самосмазывающиеся втулки
      • AST11 Бронзовая основа, бронза с ПТФЭ Серия
      • AST20 — Стальной корпус с пластиковым вкладышем из ПОМ
      • Сталь AST40 Бронза с ПТФЭ/волокном Серия
      • AST50 — Стальной корпус, бронзовый порошок с волокном из ПТФЭ
    • Металлические самосмазывающиеся втулки
      • AST090 Обернутая бронза, серия
      • ASTT90 Обернутая бронза со сквозными отверстиями Серия
      • Литая бронза AST650 с заглушками из твердой смазки
      • AST800 Биметаллическая обернутая сталь с бронзой Серия
      • AST850BM Серия бронзовых порошков и твердых смазочных материалов на металлической основе
      • AST850SM Серия бронзового порошка и графита на металлической основе
    • Втулки из пластикового компаунда
      • Серия ASTEPB из литого под давлением термопластика
      • Самосмазывающаяся обмотка нитью
  • Сферические подшипники скольжения
    • Необслуживаемые сферические подшипники скольжения
      • Угловой контакт — сталь, ткань из ПТФЭ, пластик из ПТФЭ
      • Серия формованных наружных колец — композит сталь-сталь и сталь-ПТФЭ
      • Ткань из нержавеющей стали на ПТФЭ
      • Сталь на бронзе
      • Сталь снаружи с медным сплавом внутри
      • Композитный материал сталь-ПТФЭ
      • Сталь на ткани из ПТФЭ
      • Пластмассовый материал сталь на ПТФЭ
      • Осевая нагрузка — сталь, ткань из ПТФЭ, пластик из ПТФЭ
    • Сферические подшипники скольжения, требующие обслуживания
      • Угловой контакт — сталь, ткань PTFE, пластик PTFE
      • Сталь на стали
      • Двусторонняя тяга «сталь к стали»
      • Двойной излом сталь-на-сталь
      • Сталь на стали, удлиненная внутренняя
      • Композит сталь-сталь и сталь-ПТФЭ, формованное внешнее кольцо — метрическая серия
      • Сталь по стали Высокая несоосность
      • Осевая нагрузка — сталь, ткань из ПТФЭ, пластик из ПТФЭ
  • Установленные подшипники: опорные блоки и фланцы
    • Шарикоподшипники с зажимным кольцом
    • Картриджные шарикоподшипники ER
    • Серия фланцев
    • Фланцы с двумя болтами
    • Фланцы с четырьмя болтами
    • Опорный блок с двумя болтами
    • Подшипники приемного узла

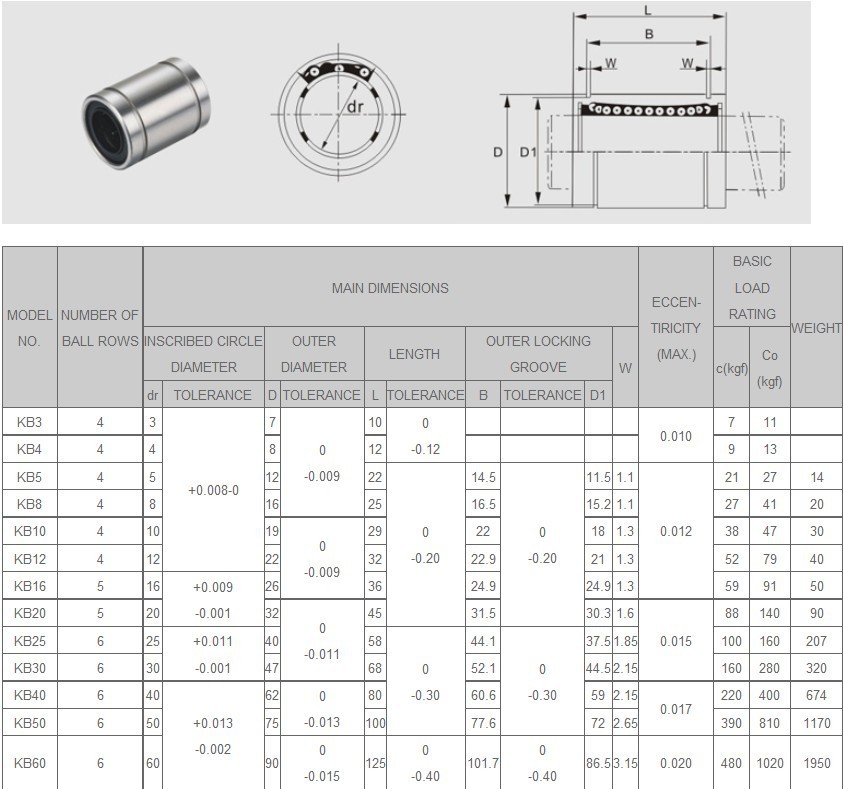

  • Подшипники линейной втулки
    • Серия с круглым валом
    • Миниатюрная серия линейных направляющих
  • Упорные подшипники
    • Шариковые упорные подшипники
    • Цилиндрический роликовый упорный подшипник серии
  • Наконечники



Задать вопрос

Задайте нам вопрос, и один из членов нашей команды ответит как можно скорее.
Поля, отмеченные *, обязательны для заполнения.

Как найти номера подшипников по размеру

••• Jupiterimages/Photos.com/Getty Images

Обновлено 25 апреля 2017 г.

Автор: Robin Reichert

Номера деталей подшипников помогают определить тип, размер и общее назначение подшипника. Номер детали обычно выбит или напечатан на подшипнике. Существует три различных типа подшипников. Шариковые подшипники представляют собой незакрепленные сферы, разделяющие дорожки качения в подшипнике. Роликовые подшипники имеют круглую форму и функционируют так же, как шарикоподшипники. Игольчатый подшипник использует ролики для уменьшения трения. Иногда вам может понадобиться заменить подшипник, но из-за износа и скопления грязи номер детали может быть неразборчив. Вы можете определить сменный подшипник по размерам подшипника.

    Откалибруйте микрометр, который вы будете использовать для измерения подшипника. Откройте микрометр и установите калибровочный блок между измерительными наконечниками. Поверните наперсток, чтобы закрыть микрометр, пока измерительные наконечники не коснутся блока. Прочтите результат измерения, чтобы убедиться, что погрешность не превышает плюс-минус 0,0005.

    Напишите в столбик на листе бумаги следующее: d =, D=, B/T=. В нижней части листа сделайте отметку, что d = внутренний диаметр, D = внешний диаметр и B/T = диаметр по ширине.

    Сначала измерьте внутренний диаметр. Откройте микрометр до приблизительного размера внутреннего отверстия. Медленно регулируйте микрометр, пока измерительная поверхность на каждой стороне микрометра не соприкоснется с каждой стороной внутреннего отверстия. Запишите измерение на бумаге.

    Удалите скопившуюся грязь и мусор с внешней стороны подшипника, чтобы обеспечить более точное измерение. Измерьте внешний диаметр подшипника, используя ту же технику, что и в шаге 2. Запишите это измерение на бумаге, используя заглавную букву «D» для справки.

    Измерьте ширину подшипника, используя тот же метод, что и в шаге 2. Запишите измерение ширины, отмеченное как «B/T».

    Используйте размеры, чтобы найти номер детали у дилера подшипников, или введите размеры на веб-сайте дилера подшипников, чтобы найти номер детали.

    Вещи, которые вам понадобятся
    • Микрометр
    • Мерный блок
    • Карандаш
    • Бумага
    • Калибруйте микрометр перед каждым использованием, чтобы обеспечить точность в пределах заданного допуска. Перед измерением очистите подшипник от грязи и скопившейся грязи.

    Предупреждения
    • Из-за износа измерения могут отличаться от указанных. Сделайте поправку на изношенный металл, что приведет к меньшим размерам, чем новый подшипник.
