Замена подсветки мониторов

Подсветка ЖК монитора влияет на такие важные параметры изображения, как: контрастность, яркость, цветопередача. Работа монитора напрямую зависит от нее, так как происходящее на экране становится видимым, именно благодаря лампам подсветки.

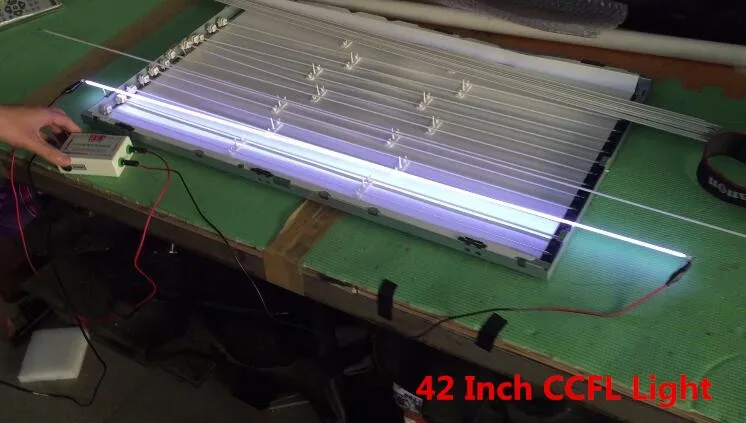

Лампы подсветки могут быть флуоресцентными или светодиодными. В зависимости от их вида, различаются типы подсветки. На сегодняшний день в основном распространена диодная или LED-подсветка. Однако CCFL аналоги по-прежнему используются, просто встречаются реже. У каждого вида есть свои плюсы и минусы, но независимо от типа используемых ламп, подсветка время от времени может выходить из строя. Причем ее неполадки негативно сказываются не только на отображении дисплеем картинки, но и на зрении пользователя. Поэтому если возникает такая проблема, ее нужно немедленно устранить.

Однако, прежде чем устранять неисправность ламп подсветки, нужно сперва понять, что причина в них.

Сделать это можно опираясь на специфические особенности поведения монитора, при данном виде поломки.

Как понять, что лампы подсветки нуждаются в ремонте

1) Пропадает картинка на экране. Причем это может происходить спустя секунду после включения монитора на этапе загрузки ПК, а может через несколько часов работы. В некоторых случаях, перед тем как погаснуть дисплей мигает, мерцает, пульсирует.

2) Наблюдаются некоторые дефекты изображения. Например, монитор самопроизвольно меняет яркость. Также, если отдельные части экрана тусклые, а другие заметно контрастируют с ними по красочности – это значит, что перегорели лампы подсветки. Еще, дисплей, временами может темнеть или искажать цвета. Иногда, возможен красноватый оттенок картинки, внизу экрана или по всей площади изображения.

3) Посторонние звуки, исходящие из корпуса монитора. В этом случае нужно прислушаться к потрескиваниям, если они доносятся оттуда, где расположены лампы подсветки (обычно правый и левый угол на верхней крышке монитора) это указывает на их неисправность.

4) Если в предыдущем случае нужно было напрячь слух, то иногда, чтобы диагностировать эту поломку, необходимо принюхаться. Перегоревшие лампы, дадут о себе знать специфическим запахом озона. Чувствуете его? Значит лампы подсветки приказали долго жить.

5) Когда на экране совсем ничего не видно, на помощь снова придут органы чувств. Чтобы точно определить виновника этого дефекта, нужно посветить фонариком на монитор и попробовать разглядеть изображение. Оно может просматриваться без особых усилий или с большим трудом, но какой бы ни была степень затемнения картинки, если она есть на экране, значит причина в неисправных лампах подсветки.

Подсветка, к сожалению, нередко дает сбой. И самой частой причиной здесь, является естественный износ компонента. Дело в том, что к лампам, этот фактор имеет самое непосредственное отношение, так как у этих приборов есть определенный заряд. Когда энергетический потенциал будет полностью выработан, лампы просто перестанут светить. Обычно это происходит не сразу: картинка становится тусклее и тусклее, а потом совсем пропадает.

Конечно у разных видов подсветки, разный лимит службы, но рано или поздно он будет исчерпан. Так что, как это на прискорбно, когда-нибудь их все равно придется менять.

Но, помимо естественного износа, встречаются такие факторы, вызывающие дефекты ламп подсветки:

• Заводской брак;
• Попадание жидкости на платы монитора;
• Механические повреждения: удары, падения и прочее;
• Эксплуатация прибора в экстремальных условиях: низкие и высокие температуры, повышенная влажность, вредные примеси в воздухе;
• Частые перепады напряжения.

Так как лампы имеют определенный лимит работы, продлить жизнь подсветки поможет режим ожидания. Лучше всего установить в настройках минимальный интервал, после которого монитор должен перейти в ждущий режим. Хотя, все зависит от предпочтений пользователя. Но, во всяком случае чем меньше экран будет светиться без дела, тем дольше прослужат лампы подсветки.

Но если поломка уже произошла, важно доверить ее устранение квалифицированным профессионалам.

Сервисный центр по ремонту техники в Новосибирске исправляет неполадки подсветки в день сдачи монитора.

Обращаясь к нам, вы получаете:

• Качественная замена подсветки мониторов экспертами;
• Оперативное реагирование на каждую заявку;
• Бесплатную консультацию и диагностику от наших специалистов;
• Бесплатный выезд на дом в любой район Новосибирска;
• Гарантию на все услуги и компоненты;
• Доступные цены;
• Индивидуальный подход к каждому клиенту.

Если у вашего экрана проблемы с подсветкой. Обращайтесь к нам. Мы выполним ремонт мониторов любой сложности, с гарантией качества.

Ремонт мониторов ЖК LCD LED OLED Curved

ОРБИС имеет авторизации на ремонт мониторов Samsung, LG, Sony, Philips, Panasonic, Sharp, JVC.

При выполнении ремонта, диагностика проводится бесплатно.

ТИП МОНИТОРА	Первичная диагностика	Ремонт
LCD 14′- 17′	500	1500
LCD 18′ — 20′	500	1800
LCD 21′ — 23′	500	2500
LCD 24′ — 29′	500	3500*
LCD 30’и выше	1000	3900*

Ремонт мониторов (ЭЛТ, PDP, ЖК, LCD) в Санкт-Петербурге

Ремонт мониторов должен выполняться только сертифицированными специалистами Авторизованных сервисных центров!

Неквалифицированное вмешательство может привести к полной неремонтопригодности монитора!

Почему мы?

• АСЦ «ОРБИС» крупнейший сервисный центр по ремонту мониторов в Северо-западном регионе, который авторизован по всем крупнейшим брендам. Мы осуществляем ремонт мониторов samsung | lg | sony | panasonic | sharp | philips | jvc и др.
• Производим гарантийный ремонт мониторов LG.
• Официальное сотрудничество с производителями позволяет поддерживать на складе запас всех необходимых комплектующих, что значительно сокращает сроки ремонта мониторов.
• Воспользовавшись услугами нашего центра вы получаете: высокий уровень обслуживания и ремонт монитора специалистом высокой квалификации.
• Гарантия на ремонт до 6 месяцев.

Почему стоимость ремонта жидкокристаллических мониторов зависит от размера диагонали? Потому что чем больше диагональ, тем выше должно быть качество изображения, а значит сложней устройство монитора и поэтому мастеру приходится затрачивать больше времени на работу.

Типовые неисправности ЖК мониторов.

Нет подсветки монитора.

Выход из строя инвертора (преобразователя подсветки) проявляется в виде темного экрана после включения монитора. Иногда экран может работать непродолжительное время а затем гаснет. Чаще всего причиной является выход из строя трансформатора и его короткое замыкание, вследствие чего инверторная плата может полностью выйти из строя.

Монитор не включается.

Скорее всего неисправен блок питания монитора. При этом индикатор на мониторе может не загорается вообще или мигать. Причина поломки может быть вызвана как заводским дефектом комплектующих, так и скачками напряжения в сети.

Цветные полосы на изображении.

Неисправность проявляется в виде горизонтальных или вертикальных полос на экране монитора или артефактов. Скорее всего проблемы с матрицей монитора. Ремонт дешифратора матрицы является очень не долговечным, и чаще всего неисправность опять проявляется. Для качественного ремонта требуется замена самой LCD матрицы, что в случае платного ремонта по стоимости чаще всего сопоставимо с покупкой нового монитора.

Проблемы ламп подсветки матрицы монитора.

Самое частое проявление этой неисправности — слабая или неравномерная подсветка монитора. Одним из основных симптомов выработавших свой ресурс ламп является красноватый оттенок. Часто ремонт производится путем разбора матрицы и замены лампы на новую. Эта процедура требует специальных условий чтоб исключить попадание пыли между слоями матрицы. Стоит заметить что для современных мониторов, произведенных по технологии LED, данная неисправность не так характерна.

Поломка процессорной платы монитора.

Выход из строя платы процессора может проявляться абсолютно по разному:

• монитор включается но нет изображения;
• изображение дергается;
• видна только часть изображения;
• изображение на мониторе искажено.

В этом случае, как правило, приходится заменять всю процессорную плату.



Как отремонтировать подсветку ЖК-дисплея

1. Введение

Современные ЖК-дисплеи — великолепные устройства: тонкий, яркий дисплей, широкий угол обзора, свет, низкое энергопотребление, высокое разрешение.

Там есть один недостаток, однако: после нескольких лет интенсивного использования подсветка изнашивается и в конце концов умирает. «Несколько лет» действительно очень короткий срок службы по сравнению с катодными мониторами (вы знаете, большая мощность голодная вещь, сидящая на вашем столе).
Вы можете себе представить мое разочарование, когда на дисплее появился мой не совсем новый, но еще и не очень старый. блокнот (2 1/2 года) внезапно потускнел до нечитаемого уровня, кроме как ночью со всеми шторы закрыты. нет это не мои обычные рабочие часы (уже). Так как жалко выбрасывать блокнот в отличном состоянии (без битых секторов). ни чего) Решил ремонтировать сам. Немного приключений, так как я не знаком с LCD/TFT технологии, но так как у нас есть всемирная паутина слово «незнакомая технология» потеряло свое значение.

2. Технология подсветки ЖК-дисплея

Существует два способа подсветки ЖК-дисплея: с помощью электролюминесцентной фольги и с использованием флуоресцентных ламп с холодным катодом (CCFT). Первый тип представляет собой тонкую фольгу, которая светится в темнота. Аккуратная вещь, но в основном используется для небольших (монохромных) портативных устройств. Второй тип, CCFT, используются в ноутбуках. Флуоресцентные лампы с холодным катодом аналогичны лампам TL. (длинные трубки в потолке обычного офисного здания): длинная стеклянная трубка, заполненная с каким-то газом и с электродами с обеих сторон. Объяснение того, как это все работает немного выходит за рамки этой страницы, но в основном происходит разрядка, так что газ ионизируется и загорается. В дисплее свет, излучаемый трубкой, неоднороден. распределяется по дисплею несколькими слоями фольги, включая полупрозрачное зеркало фольга, расположенная за фактическим ЖК-экраном. Довольно изобретательно.
Итак, основными компонентами дисплея с подсветкой являются устройство для создания высокого напряжения, называемый «инвертором», и сама трубка CCFT. Если у вас сломалась подсветка, то есть две возможные причины: (1) ваш инвертор сломался или (2) ваша трубка изношена. Обычно он находится в самом ЖК-экране, потому что провода к трубке CCFT должны не быть слишком длинными и нести высокое напряжение. Поэтому они должны быть ограничены внутри дисплея кожух, чтобы свести к минимуму риск оголения проводов. На картинке ниже вы можете увидеть что в моем ноутбуке он расположен справа под ЖК-экраном. Справа от на экране видны провода к трубке (моя трубка CCFT потеряла почти весь светлый и стал немного пурпурным).

Сам инвертор часто заворачивается в алюминиевой фольги или помещены в металлический корпус для уменьшения помех. Два компонента делают его легко узнать: на нем всегда есть катушка и трансформатор. Смотрите этот крупный план инвертора в моем ноутбуке после снятия алюминиевой фольги:

Трубка CCFT обычно встроена в саму ЖК-панель, поэтому в данном случае ее не видно. рисунок.

3. Диагностика неисправностей

Как узнать, где неисправность? В моем случае проблема была в том, что трубка все-таки дают немного света, но недостаточно.

Вот я и заподозрил проблему в инверторе, и, в частности, часть управления яркостью. Достигнута регулировка яркости CCFT используя широтно-импульсную модуляцию с низкочастотным импульсом (порядка 100 Гц). Рабочий цикл затем определяет яркость. Однако проблема с современными инверторами заключается в том, что они все построены с использованием технологии SMD; см. обратную сторону инвертора моего ноутбука ниже (сюрприз!):

Эта схема генерирует импульс яркости, который затем модулируется до высокого резонансный генератор напряжения. «Резонансный» здесь означает, что частота высоких импульсы напряжения, которые генерирует инвертор, адаптируются к трубке, которая к нему подключена используя петлю обратной связи. Это делает инверторы довольно универсальными, что является хорошей новостью, если вы есть сломанный: их можно легко заменить другим типом.
Вернемся к диагностике неисправностей: прикрепите две иглы к контрольным штырям вашего мультиметр и попытайтесь выяснить, генерирует ли ваш инвертор импульсы, или поменяй на другой и посмотри поможет ли. В моем случае этого не произошло: я купил новый инвертор в магазине электроники DIL в Роттердаме (www.dil.nl), и подключил его к проводам, ведущим к трубке CCFT. Включил ноутбук и… ура, CCFT загорелся! Но бо-о-о, такой же низкоинтенсивный уровень. Вывод: инвертор была не проблема, а вместо этого CCFT пришлось заменить. К счастью, я также заказал новую трубку CCFT с инвертором. «просто поиграть» (всего около 15 евро). Эти комплекты часто продаются «моддерам корпусов». люди (часто геймеры), которые вставляют пилу в корпус своего ПК, чтобы сделать отверстия, а затем строят цветные трубки CCFT в них, чтобы они выглядели красивее.

Чтобы проверить, есть ли у этой попытки шанс на успех, я сначала проверил, есть ли у нового Трубка CCFT будет работать с инвертором ноутбука, и если будет достаточно света, произведено. Поэтому я отсоединил провода от инвертора к LCD панели, и подключил их на новую трубку CCFT… включил ноутбук… и ура, свет! Итак, на приключение по замене трубки.

4. Замена ККТ

Сама ЖК-панель (Hyundai HT13X12) выглядит как модуль, который не хочет разбираться. Чтобы узнать, где находится CCFT, просто проследуйте по проводам, ведущим от инвертора к панели. В моем случае провода просто скрылись в большой белой пластиковой рамке. Казалось, невозможно заменить CCFT, не разбирая всю панель. Так вот что надо было сделать… Сначала я снял алюминиевую фольгу с тех мест, где она, казалось, мешала правильному движению. демонтаж панели. Затем открутил все винты, которые смог найти, и после нескольких попыток удалось открыть панель:

Зеленая штука — это печатная плата. Он соединяется с пластиковой фольгой, несущей сотни тонкие проводящие следы, ведущие в нижнюю половину. Будьте очень осторожны, чтобы не согнуть или повредить эту фольгу! Это тот же тип токопроводящей дорожки на пластике, который использовался в вашем старом ZX Spectrum. клавиатуру или микроволновую клавиатуру. Если согнуть слишком сильно, след потрескивает и не проводит больше не надо. Прощай ЖК-экран.
Белая половина содержит сам ЖК-дисплей, зеркальные слои и трубку CCFT. Зеркальные слои и трубка CCFT может быть легко извлечена из части ЖК-дисплея / схемы. На картинке ниже вы можете см. розовые провода, ведущие к трубке CCFT.

Вы также можете видеть, как я снимаю слой с зеркала. Лучше, чтобы ты этого не делал. Любой частица пыли станет раздражающим пятнышком на вашем экране… так что оставьте все слои там, где они есть, и убедитесь, что между ними не может пролезть пыль, провода, волосы или любые другие материалы.
В моем случае ККТП можно было (после некоторых убедительных слов) убрать из «зеркальной сборки». К сожалению, он был намного тоньше, чем CCFT. Я купил… и он был завернут в металлическую U-образную форму, чтобы отражать как можно больше света. узел зеркала и, возможно, также экранировать его, чтобы уменьшить помехи. Делая после некоторых механических модификаций пластиковой рамы новый CCFT вписался бы в сборку. Там не было места для металлической U-образной рамы, поэтому я вырезал (гораздо более тонкий) отражающий слой, используя бытовая алюминиевая фольга. Фольга была закреплена очень маленькими кусочками целлоленты (даже меньшего размера). чем тот, что на картинке).

Если вам тоже придется использовать алюминиевую фольгу в качестве отражающий слой, обрежьте его как можно ровнее. Любые нарушения будут отображаться как светлые или темные пятна на ЖК-экране впоследствии (см. рисунок). Если ваша трубка очень легкая, вы можете даже подумайте о том, чтобы вообще не использовать отражающую фольгу.

Затем трубка была помещена в узел зеркала отверстием, направленным в зеркало слои. Сборка была снова установлена ​​в комбинацию печатной платы и ЖК-экрана, и все винты были восстановлены. Ноутбук включили, и вот… свет! Достаточно света! Но не правильный загрузочный экран, да. Я сломал тонкую металлическую дорожку? Слишком много статического электричества? К счастью, нет. Оказалось, что это крошечный разъем на печатной плате, который вошел в разъем на ЖК-экране. Эти разъемы обеспечить правильный контакт только в том случае, если все винты затянуты должным образом. Так что остерегайтесь этого, когда сборка панели. Кроме того, установите на место всю алюминиевую фольгу или другие металлические слои. Без них, вы получите раздражающие помехи на экране.

5. Проект успешен!

Теперь я счастливый обладатель ноутбука с ожившим экраном. Есть темные и светлые пятна на них из-за неравномерного отражения света в алюминиевой фольге, может быть, я исправь это на днях. Всем нынешним владельцам ЖК-мониторов и ноутбуков я надеюсь, что их тюбик живет дольше моего. Если нет, то я надеюсь, что эта страница поможет вам заменить трубка подсветки на вашем экране. Если так, то вы могли бы быть так милы, чтобы бросить мне строчку на [email protected]. мне очень интересно ваши приключения по ремонту подсветки!
