Подстроечный резистор и arduino

В процессе эксплуатации значения параметров устройств также могут выйти за допустимые пределы, что вызвано старением компонентов с изменением номиналов от их начальных значений.

Именно для настройки заданных параметров устройств и предназначены переменные подстроечные резисторы. Обычно эти компоненты устанавливаются внутри корпуса устройства, например, на печатных платах и недоступны для регулировки пользователем при эксплуатации. По конструкции и принципу действия подстроечные не отличаются от обычных переменных резисторов, но их регулировка производится с помощью инструмента, обычно отвертки.

По способу перемещения движка ползунка по резистивному элементу различаются на переменные резисторы с линейным перемещением и с круговым резистивным элементом. Для прецизионной настройки выпускаются многооборотные подстроечные резисторы у которых полное перемещение ползунка по резистивному элементу производится за несколько, обычно несколько десятков оборотов регулировочного вала.

Большинство радиоэлектронных приборов не требуют точной настройки параметров, допуск по параметрам в которых обеспечивается допуском разброса параметров применённых компонентов.

Но в некоторых устройствах точная, а иногда прецизионная подстройка параметров необходима, это в первую очередь относится к различным измерительным приборам. Так как подстроечный резистор много дороже обычного постоянного резистора, при конструировании электронных устройств стремятся минимизировать их количество, либо возложить функции точной регулировки параметров на иные устройства, например, подстройка коэффициентов передачи устранение мультипликативных ошибок , балансировки устранение аддитивных ошибок в измерительных устройствах, линеаризация передаточной характеристики, работающих в составе цифровых вычислительных устройств обычно выполняют программно.

Кодовое слово задаётся либо установкой перемычек на цифровых входах, либо хранится в энергонезависимой памяти цифрового потенциометра и задаётся при его программировании. Материал из Википедии — свободной энциклопедии. Электронные компоненты. Резистор Переменный резистор Подстроечный резистор Варистор Фоторезистор Конденсатор Переменный конденсатор Подстроечный конденсатор Катушка индуктивности Кварцевый резонатор Предохранитель Самовосстанавливающийся предохранитель Трансформатор Мемристор Бареттер.

Электронно-лучевая трубка ЖК-дисплей Светодиод Газоразрядный индикатор Вакуумно-люминесцентный индикатор Блинкерное табло Семисегментный индикатор Матричный индикатор Кинескоп. Терморезистор Термопара Элемент Пельтье. Категория : Пассивные компоненты. Скрытая категория: Незавершённые статьи об электронике. Пространства имён Статья Обсуждение. Просмотры Читать Править Править код История. Эта страница в последний раз была отредактирована 14 июня в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. Подстроечный резистор в реостатном включении. Это заготовка статьи об электронике. Вы можете помочь проекту, дополнив её.

Резисторы переменные, постоянные вся истина!

Потенциометр Ардуино переменный резистор служит для регулировки мощности или напряжения в электро цепи. Рассмотрим, как подключить потенциометр к Arduino. Потенциометр Ардуино переменный резистор служит для регулировки или настройки различных параметров в электрической цепи — мощности, напряжения, громкости звука и т. Рассмотрим, как подключить переменный резистор к Ардуино правильно, и представим несколько примеров программ для регулировки яркости светодиода и угла поворота сервомотора подключенных к микроконтроллеру Arduino. Переменный резистор в электрической цепи с платой Arduino Uno или Nano используется в качестве делителя напряжения.

Конструктивно переменный резистор устроен также как и Если переменным резистором регулируется ток, например . по запросу типо « как подключить резистор» или «резистор третий вывод подключить».

Подключение потенциометра к Ардуино

Потенциометры, известные также как делители напряжения, представляют собой тип электрических компонентов, которые называются переменный резистор. Как правило, они функционируют в сочетании с ручкой; пользователь поворачивает ручку, и это вращательное движение преобразуется в изменение сопротивления электрической цепи. Это изменение сопротивления затем используется для регулировки каких-либо параметров электрического сигнала, например, громкости звука. Потенциометры используются во всех видах бытовой электроники, а также в более крупном механическом и электрическом оборудовании. К счастью, если у вас есть опыт работы с электрическими компонентами, научиться подключать потенциометр довольно просто. При создании этой статьи над ее редактированием и улучшением работали авторы-волонтеры. Категории: Компьютеры и электроника. Как подключить потенциометр Информация об авторе. Найдите 3 клеммы потенциометра.

Подключение переменного резистора к Arduino

Переменный резистор, или потенциомер, представляет из себя резистор с двумя выводами, выполненный в виде пластины, с третьим подвижным контактом. При вращении ручки переменного резистора подвижный контакт перемещается вдоль пластины и сопротивление между подвижным контактом и выводами резистора изменяется. При этом в крайних положениях ручки подвижный контакт практчиески замыкается с одним из выводов резистора. В большинстве случаев переменный резистор используется в качестве регулировочного делителя напряжения, где на выводы резистора подается напряжение сигнала, а подвижный контакт выступает средним выводом делителя. При вращении ручки переменного резистора напряжение сигнала на среднем выводе будет уменьшаться от его максимального значения вплоть до нуля.

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор.

Primary Menu

В процессе эксплуатации значения параметров устройств также могут выйти за допустимые пределы, что вызвано старением компонентов с изменением номиналов от их начальных значений. Именно для настройки заданных параметров устройств и предназначены переменные подстроечные резисторы. Обычно эти компоненты устанавливаются внутри корпуса устройства, например, на печатных платах и недоступны для регулировки пользователем при эксплуатации. По конструкции и принципу действия подстроечные не отличаются от обычных переменных резисторов, но их регулировка производится с помощью инструмента, обычно отвертки. По способу перемещения движка ползунка по резистивному элементу различаются на переменные резисторы с линейным перемещением и с круговым резистивным элементом.

Резистор, схема подключения, его обозначение. Сопротивление в электрической цепи.

Реостат — самое простое применение резистора переменного сопротивления. Реостат имеет всего два вывода: первый — это один конец резистивного слоя, а второй — это вывод движимого ползунка. Поворот шпинделя изменяет сопротивление между двумя контактами от минимума до максимума. Иногда можно видеть, что в качестве реостата используется пер. Но в этом случае один его из крайних выводов замкнут с выводом ползунка. Таким образом получается тот же самый двухвыводной элемент.

Переменные резисторы; Подстроечные резисторы. .. А если подключить фантазию в этот творческий процесс то можно получить.

Переменные и подстроечные резисторы. Реостат. Резистор переменный на схеме

Как подключить подстроечный резистор

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Хитрость конструктивная: Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним.

Плохая идея! Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью.

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах.

Эта статья отчасти связана с проектом парктроника в гараж, где я планирую с помощью ультразвукового дальномера определять расстояние от автомобиля до стен и створок ворот. Поскольку устройство изначально собирается и программируется дома, за компьютерным столом, а не в гараже, то после изготовления будет процедура монтажа готового девайса и придется производить небольшие подстройки датчиков. Для таких корректировок удобно использовать подстроечный резистор, а как его подключать и считывать значения, описано в статье. Подстроечный резистор — это переменный резистор, сопротивление которого можно изменять, просто подкручивая потенциометр. В своем проекте я буду использовать резистор с максимальным сопротивлением 1 кОм. У резистора есть три ножки: первая, отставленная отдельно, будет использоваться для считывания значения, а к двум другим будут подключены плюс и минус.

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

≫ Процедура подключения переменного резистора

Переменный резистор или потенциометр представляет прибор для измерения напряжения. Принцип работы потенциометра заключается в сравнении двух отличительных друг от друга напряжений или электродвижущей силы. Процедура проводится методом компенсационного измерения – процесса, основанного на компенсации воздействия одной величины другой. Действие этого метода можно наблюдать на примере взвешивания гирь на равноплечих весах. Из этого следует, что при наличии одного известного напряжения можно определить величину второго.

Для чего нужны резисторы, где они используются

Потенциометры необходимы для регулировки напряжения при неизменной величине тока. Устройство выполняет функцию как переменного резистора, так и делителя напряжения.   Работу резистора можно регулировать, подстраивать под свои нужды перемещая скользящий контакт с отдельным выходом по специальному элементу.

За счет простоты конструкции и широкого спектра применения, прибор широко используется в различном оборудовании.  Потенциометр может выступать в роли:

• Датчика;
• Приемника;
• Устройства, которое делит напряжение.

Устройство повсеместно используется для работы бытовой техники, к примеру, в качестве регулятора громкости в приборе воспроизведения аудиофайлов.

Как выбрать качественное оборудование

Переменный резистор подбирают исходя из номинального сопротивления. Его значение можно найти в техническом паспорте прибора. Допустимая величина сопротивления составляет от одного до десяти кОм. Самый главный пункт в выборе потенциометра – проследить за тем, чтобы показатель тока на аналоговом входе устройства не превышал допустимого значения.

Следует также обращать внимание на другие характеристики. Чтобы осуществить качественную регулировку скорости вала, нужно выбирать прибор со значением напряжения, приближенным к линейной зависимости угла поворота. Выбирая потенциометры, нужно отталкиваться от параметров датчика, который вы будете использовать.

Немаловажное значение имеет сфера применения прибора.Например, выносное устройство можно разместить на рабочих станках, так как прибор оснащен мощным корпусом, надежно защищен от попадания пыли, влаги и устойчив к воздействию негативных факторов.

Подключение потенциометра: как подсоединить внешний носитель

Потенциометр внешний подключается согласно схеме, который можно найти в инструкции. Там же вы найдете правила эксплуатации преобразователя и другие особенности работы оборудования. Контакты, которые расположены в центре реостата, подключаются к входам прибора 10…+10 В или 0-20 мА или 4-20 мА. Остальные выходы устройства подсоединяются непосредственно к источнику опорного напряжения, которое связано с входами для качественного аналогового сигнала.

Если есть источник, который уже встроен в преобразователь, резистор для установки необходимой частоты ротора присоединяют к соответствующим входам. Чтобы осуществлять регулировку вручную, нужен частотник, в котором присутствуют два или три аналоговых входа.

Как подключить переменный резистор

Подключение потенциометра осуществляют при помощи экранированных контрольных кабелей. Если расстояние до частотника не превышает один метр, можно использовать для этой цели неэкранированный тип проводов. Чтобы избежать возможных помех и перебоев в работе, подключение переменного резистора осуществляется как можно ближе к реостату.

Номинальное сопротивление подбирается, исходя из чувствительности аналогового входа потенциометра. Величина сигнала должна соответствовать установленному диапазону. Если линия имеет значительную длину, стоит обратиться к производителю с просьбой подключения к процессу технической поддержки компании. В некоторых случаях целесообразно уменьшить величину номинального сопротивления прибора.

Как подключить потенциометр, избежав помех и сопутствующих проблем в работе устройства

Для того, чтобы снизить индукционные помехи, в протяженных линиях используются специальные емкостные фильтры. Их устанавливают между клеммой и внутренним механизмом потенциометра. Подключение переменного резистора для регулировки напряжения происходит с учетом устройства линий со слабым током. Для этого кабеля прокладывают как можно дальше от источников, распространяющих электромагнитное излучение, а также осуществляют подключение раздельно с силовыми цепями.

Конструкция, работа, типы и применение

Подстроечные резисторы также называются подстроечными потенциометрами или переменными резисторами, которые позволяют вручную точно настраивать сопротивление в цепи. Они часто используются для калибровки в таких приложениях, как усилители и радиоприемники, чтобы убедиться, что выход схемы максимально близок к идеальному уровню. В этой статье мы обсудим все, что вам нужно знать об удивительных маленьких компонентах, таких как подстроечный резистор , а также о том, как они работают, как они производятся и как вы можете использовать их в своих собственных проектах.

Подстроечный резистор — это резистор, сопротивление которого можно отрегулировать или «подстроить» до точного значения путем поворота винта. Этот тип резистора часто используется в цепях, поскольку он позволяет регулировать характеристики схемы. Регулировка выполняется с помощью инструмента, например отвертки, для поворота циферблата или ручки на устройстве. Обозначение подстроечного резистора показано ниже.

Подстроечный резистор Символ

Подстроечные резисторы обычно изготавливаются как однооборотные или многооборотные компоненты и могут регулироваться сверху или сбоку. Многооборотные триммеры могут использоваться с автоматическим испытательным оборудованием (ATE), а также доступны с функциями предотвращения вращения, которые предотвращают случайное изменение настройки.
Подстроечные резисторы обычно используются в приложениях, где необходимо выполнять регулировки во время производства или где необходимо компенсировать влияние производственных допусков в течение срока службы продукта.

Распиновка подстроечного резистора

Этот резистор имеет три контакта, каждый из которых и его функция описаны в следующей конфигурации выводов.

Схема выводов

• Контакт 1 (против часовой стрелки): Этот контакт просто подключается к одной из клемм резистивной дорожки.
• Контакт 2 (очиститель): Этот контакт перемещается для получения переменного напряжения.
• Контакт 3 (по часовой стрелке): Этот контакт просто подключается к оставшейся клемме резистивной дорожки.

Характеристики и характеристики

Особенности и характеристики подстроечного резистора модели описаны ниже.

• Подстроечный резистор представляет собой металлокерамический/многооборотный/герметичный/промышленный резистор.
• Конструкция шевронного уплотнения.
• Доступный пакет: лента и катушка.
• Доступный тип аппаратного обеспечения — монтаж.
Соответствует
• RoHS.
• Типичное значение сопротивления этого резистора находится в диапазоне от 10 Ом до 2 МОм.
• Допустимое отклонение сопротивления составляет ±10%.
• Сопротивление изоляции 500 В постоянного тока.
• Диэлектрическая прочность находится в диапазоне 350–900 В переменного тока.
• Эффективный ход составляет 25 оборотов.
• Диапазон рабочих температур от -55℃ до +125℃.

Конструкция подстроечного резистора

Основной корпус резистора содержит полоску из проводящего материала, которая перемещается при повороте. Это движение физически изменяет сопротивление резистора, увеличивая или уменьшая степень контакта между проводником и поверхностью, на которой он опирается. Затем это изменяющееся сопротивление можно использовать для управления электрическими сигналами или компонентами в цепях.

Конструкция подстроечного резистора

Корпус резистора состоит из трех основных частей:

Фиксированная клемма

Эта клемма обычно закреплена на месте и не перемещается при регулировке резистора. Он подключен к внешней части цепи, которая подает питание или электрические сигналы.

Подвижный терминал

Этот терминал крепится к регулировочному валу, который можно поворачивать для микрорегулировки. Он также подключается к внешней части схемы, которая получает питание или сигналы от другого компонента схемы.

Резистивный элемент

Этот элемент устанавливается внутри резистора и соединяет обе клеммы вместе. Он обеспечивает сопротивление между двумя клеммами и может регулироваться поворотом подвижной клеммы.

Как правило, они небольшого размера и имеют большие значения сопротивления. Большинство из них являются компонентами для поверхностного монтажа, хотя некоторые версии для сквозных отверстий все еще доступны. Они также могут быть герметизированы для использования в суровых условиях или закрыты защитным колпачком для предотвращения нежелательной регулировки.

Существует множество различных типов подстроечных резисторов, различающихся по размеру, значению сопротивления, номинальной мощности и способности к защите от воздействия окружающей среды.

Типы подстроечных резисторов

Ниже приведены наиболее распространенные типы подстроечных резисторов:

Однооборотные подстроечные резисторы

У них есть винт, который поворачивается примерно на 300 градусов в любом направлении для регулировки значения сопротивления. Этот тип резистора имеет диапазон сопротивления от 10 Ом до 1 МОм и может регулироваться с шагом до 0,01 Ом. Он может выдерживать мощность до 1 Вт.

Однооборотный подстроечный резистор

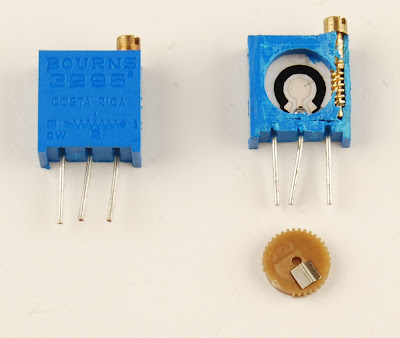

Многооборотный подстроечный резистор

Они работают как однооборотные подстроечные резисторы, за исключением того, что они имеют несколько витков — обычно пять — для расширения диапазона регулировки (50 Ом–1 МОм). Их также можно регулировать с шагом в 0,01 Ом, но они могут работать только с мощностью 0,25 Вт, что делает их менее мощными, чем однооборотные триммеры.

Многооборотный подстроечный резистор

Подстроечные резисторы для поверхностного монтажа

Подстроечные резисторы для поверхностного монтажа представляют собой тип подстроечного потенциометра, который был специально разработан для поверхностного монтажа на печатной плате. Они используются в приложениях, где необходимо регулировать напряжение или ток, а их небольшой размер делает их подходящими для небольшого электрического оборудования, такого как мобильные телефоны.

Триммер для поверхностного монтажа

Как правило, эти резисторы имеют три контакта, которые подключаются к трем клеммам регулируемого резистора. Помимо этих трех контактов, на резисторе есть еще три контакта, которые можно подключить к схеме. Это дает шесть возможных способов подключения резистора, но только один способ дает правильное сопротивление.

Принцип работы подстроечного резистора

Принцип работы этого резистора очень прост. Элемент сопротивления представляет собой тонкую пленку, нанесенную на изолятор. Если контактный конец тонкой пленки прижат к внешнему соединительному штырю, через него может проходить ток, но если он не прижат, ток течь не может.

Как используются подстроечные резисторы?

Подстроечные резисторы используются в основном, когда точное значение сопротивления компонента неизвестно или не может быть определено до сборки и включения схемы. Например, если вы добавляете усилитель в свою схему, вам может потребоваться отрегулировать значение сопротивления вашего резистора, чтобы избавиться от любого фонового шума или статического электричества.

Схема подстроечного резистора

Как правило, это переменный резистор, доступный в виде потенциометра (потенциометра), известного как подстроечный резистор. Этот компонент включает в себя три контакта, но его можно использовать как двухконтактный резистор, подключив движок к одному из оставшихся контактов, в противном случае просто используя два контакта.

Простая схема светодиодов подстроечного резистора или переменного резистора показана ниже. Только два вывода этого резистора используются как ножка стеклоочистителя и внешняя ножка, а затем он работает как реостат, в противном случае переменный резистор с 2 клеммами. Таким образом, в этой схеме необходимо использовать потенциометр для изменения сопротивления вместо использования делителя напряжения. Поэтому в этой схеме в качестве двухвыводного переменного резистора используется подстроечный резистор.

Простая светодиодная схема с переменным резистором

Необходимые электронные компоненты этой схемы в основном включают батарею, переменный резистор, резервный резистор и светодиод. Соединения цепей могут быть выполнены следующим образом с использованием этих компонентов.

В приведенной выше схеме, как только мы вращаем потенциометр до меньшего значения сопротивления, на светодиод будет подаваться экстремальный ток. Таким образом, дополнительный резистор или резервный резистор используется последовательно с потенциометром для управления током, протекающим к светодиоду. Как правило, диапазон потенциометров составляет от 0 Ом до максимального, 9 Ом.0005

Например; светодиод красного цвета с батареей 9 В и Vf = 2 В и батареей 9 В. Если подстроечный резистор установлен на 50 Ом, то мы будем иметь ток I=7В/50Ом=140мА, что намного превышает порог 20-30мА светодиода. Точно так же, если потенциометр установлен на 0 Ом и резервный резистор не используется, светодиод перегорит.

Преимущества

К преимуществам подстроечного резистора

относятся следующие.

• Основным преимуществом этих резисторов является то, что они обеспечивают высокую степень точности.
• Небольшой размер и широкие возможности настройки.
• Точное значение сопротивления может быть достигнуто.
• Значения допуска высокого сопротивления.
• Значение сопротивления можно регулировать во время работы цепи.
• Они могут выдерживать высокие температуры и имеют длительный срок службы.
• Они не требуют использования специальных инструментов для регулировки, а стоимость подстроечных резисторов ниже по сравнению с другими типами регулируемых резисторов.

Недостатки

К недостаткам подстроечного резистора относятся следующие.

• Они не подходят для приложений с высокой мощностью, поскольку номинальная мощность обычно составляет менее 1 Вт.
• Регулировку должен выполнять только обученный персонал, так как повторная регулировка может повредить резистор.
• Кроме того, не предусмотрена блокировка сопротивления после его регулировки.
• Еще одним недостатком является то, что их можно регулировать только вручную с помощью отвертки, что может быть не так удобно, как использование ручки управления на панели.

Применение подстроечных резисторов

Подстроечные резисторы применяются в следующих случаях.

• Наиболее распространенным типом подстроечного резистора или подстроечного потенциометра является однооборотный подстроечный потенциометр. Это связано с их небольшими размерами и простотой использования.
Регуляторы
• можно использовать для регулировки яркости света, регулировки громкости аудиооборудования или любых других функций, где в цепи требуется регулируемое электрическое сопротивление.
• Они используются в качестве регулируемых делителей напряжения и используются в различных приложениях. Одним из примеров является электронный тюнер для телевизора. При смене канала генератор сигналов посылает напряжение на тюнер.
• Еще одно применение — звуковое оборудование, такое как стереосистемы и радиоприемники. Этот резистор позволяет пользователям регулировать базовую или высокую частоту, чтобы они могли получать звук с предпочтительным для них тоном.
• Они также используются в медицинском оборудовании, таком как аппараты для диализа, где они помогают обеспечить точные измерения уровня жидкости внутри оборудования.
• В радиочастотных (РЧ) приложениях они используются для настройки резонансной частоты катушек индуктивности и конденсаторов. Их также можно использовать для регулировки усиления или фазового сдвига усилителей и генераторов.
• Его также можно использовать для согласования импедансов в линиях передачи, например, используемых в источниках питания и кабелях.

Итак, это все, что касается обзора подстроечного резистора. Иногда их также называют подстроечными потенциометрами, подстроечными потенциометрами или своего рода регулируемым потенциометром или переменным резистором. Как правило, крошечный винт на резисторе используется для регулировки сопротивления. Эти компоненты являются калибровочными устройствами, поэтому диапазон их сопротивлений часто очень мал, и во время настройки можно получить очень точные настройки. Вот вам вопрос, что такое реостат?

3296 Потенциометр триммера Распиновка, характеристики и техническое описание

27 июля 2018 — 0 комментариев

3296 Потенциометр триммера
3296 Вывод потенциометра

3296 Потенциометр Конфигурация контактов

Номер контакта	Название контакта	Описание
1.	против часовой стрелки	Подключен к одному концу резистивной дорожки
2.	Стеклоочиститель	Перемещая эту клемму, мы получаем переменное напряжение
3.	CW	Подключен к другому концу резистивной дорожки



Характеристики и характеристики

• Многооборотный / Кермет / Промышленный / Герметичный
• 5 видов клемм
• Доступна упаковка с лентой и катушкой
• Конструкция шевронного уплотнения
• Имеются монтажные приспособления (H-117P)
• Соответствует RoHS



Технические характеристики

• Стандартный диапазон сопротивления: от 10 Ом до 2 МОм
• Допустимое отклонение сопротивления: ±10%
• Сопротивление изоляции: 500 В постоянного тока
• Диэлектрическая прочность: от 350 до 900 В переменного тока
• Рабочий ход: 25 оборотов
• Рабочая температура: от -55℃ до +125℃

3296 Эквивалентный триммер Потенциометр

364W10K, T93YA, 67YR10KLF

Краткое описание

Тримичные калифорния также известны для Potentiometers , используемые для , используемые для .
