ПРОСТОЙ БЛОК ПИТАНИЯ ИЗ ATX
Но если приборы изготавливаем часто, то никаких запасов трансформаторов нам не хватит. А если ходить покупать на радиобазаре то учтите, что в последнее время стоимость такого трансформатора превысила все разумные пределы – за средний стоваттник требуют около 10уе! Но выход всё-же есть. Это обычный, стандартный блок питания ATX от любого, даже самого простого и древнего компьютера. Несмотря на дешевизну таких БП (бэушный можно найти по фирмам и за 5уе), они обеспечивают очень приличный ток и универсальные напряжения. По линии +12В – 10А, по линии -12В – 1А, по линии 5В – 12А и по линии 3,3В – 15А. Конечно указанные значения не точные, и могут несколько отличаться в зависимости от конкретной модели БП ATX.
Вот как раз недавно я и делал одну интересную вещь – музыкальный центр из цифровой автомагнитолы и корпуса от небольшой колонки. Всё бы хорошо, да вот учитывая приличную мощность усилителя НЧ, ток потребления центра в пиках басов достигал 8А.
А тут как раз на счастье, сгорел старый системник на работе. Но блок питания ATX ещё рабочий. Вот и приткнём его для магнитолы. Хотя по паспорту автомагнитолы и ихние усилители питаются напряжением 12В, но мы то знаем, что гораздо мощнее она будет звучать если подать на неё 15-17В. По крайней мере за всю мою историю ещё ни один ресивер не сгорел от лишних 5-ти вольт.
Так как в имеющемся БП ATX напряжение 12-ти вольтовой шины было всего чуть больше 10В (может потому и не работал системник? Поздно.), будем поднимать его изменением управляющего напряжения на 2-м выводе TL494.
Проще говоря поменяем резистор или вообще впаяем его на дорожки другого номинала. Ставлю два килоома и вот 10,5В превращаются в 17. Надо меньше? – Увеличиваем сопротивление. Стартуется компьютерный блок питания замыканием зелёного провода на любой чёрный.
Так как места в корпусе будущего музыкального центра не много – вытаскиваем плату импульсного блока питания ATX из родного корпуса (коробочка пригодится для моего будущего проекта), и тем самым уменьшаем габариты БП в два раза. И не забываем перепаять конденсатор фильтра в БП на более высокое напряжение, а то мало ли что…

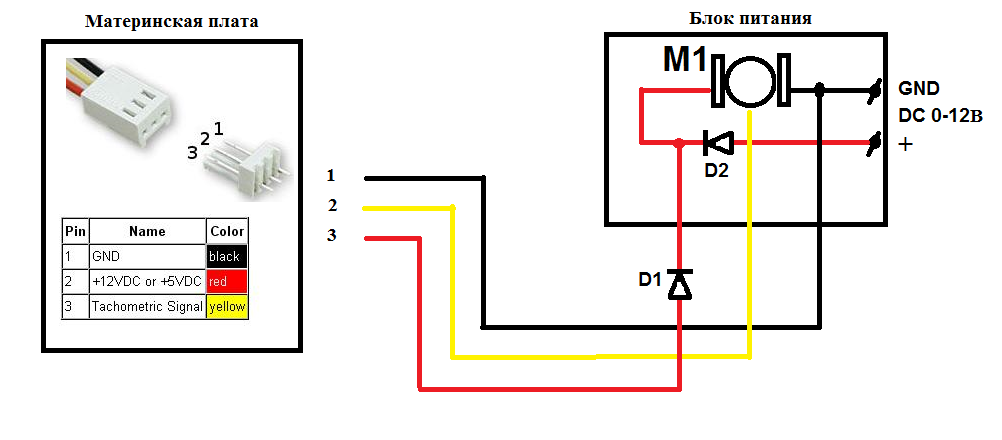

А кулер? – Спросит внимательный и сообразительный радиолюбитель. Он нам не нужен. Эксперименты показали, что при токе 5А 17В в течении часа работы магнитолы на максимальной громкости (за соседей не беспокойтесь – два резистора 4 Ома 25 ватт), радиатор диодов был немного тёплый, а транзисторов – почти холодный.
Форум по блокам питания
Преобразование компьютерного блока питания — Ham Radio Designs
В современных ПК используются хорошо спроектированные, мощные и надежные импульсные блоки питания (SMPS), которые идеально подходят для любительского использования. Кроме того, бывшие в употреблении расходные материалы из излишков ПК можно приобрести за очень небольшую плату. У меня была пара старых морально устаревших компьютеров с отличными источниками питания, поэтому я решил посмотреть, смогу ли я использовать один из них для питания нового двухдиапазонного приемопередатчика VHF/UHF.
Требования
Блоки питания для ПК обеспечивают +3,3 В, +5 В и +12 В при высокой номинальной силе тока, а также некоторые отрицательные напряжения низкого тока. Поскольку большинству любительского оборудования требуется 13,8 В +/- 15%, потребуется некоторая модификация.
Кроме того, требуется большой ток для передачи, до 20+ ампер для приемопередатчика мощностью 100 Вт. Очевидно, следует учитывать надежность и отказоустойчивые режимы для защиты от перенапряжения, короткого замыкания и бесшумной работы. Современные расходные материалы для ПК очень хорошо соответствуют этим требованиям.
Большинство блоков питания с режимом переключения ПК имеют схему схемы, аналогичную той, что показана на упрощенной блок-схеме ниже. 115 В переменного тока выпрямляется в постоянный ток, который подается на модулятор мощности. Сигнал PCM (с широтно-импульсной модуляцией) преобразует постоянный ток в более высокую частоту (около 30 кГц). Высокая частота понижается для низковольтного постоянного тока, выпрямляется и фильтруется до постоянного тока при 5 В, 12 В и т. д. Выход 5 В и, возможно, 12 В дискретизируется, сравнивается с опорным и используется для управления ШИМ-генератором для обеспечения обратной связи контролировать напряжения.
Блок-схема импульсного источника питания
Выбор ПК SMPS для модификации
Найти подержанный ПК PS не должно быть слишком сложно. У многих людей валяются старые неиспользуемые ПК, и они были бы благодарны, если бы просто избавились от них. Мастерские по ремонту ПК и продавцы перепродажи могут иметь бывшие в употреблении товары по разумной цене по справедливой цене. Купил недавно за 20 долларов. Блок питания, который вы ищете, должен иметь номинал 12 В не менее 15 А, мощность не менее 300 Вт и предпочтительно до 400 Вт, быть в приемлемом состоянии и не слишком грязным. Существует множество брендов, а принципиальных схем нет — они предназначены для одноразового использования, но они очень надежны.
Если вы можете открыть источник питания, найдите переменный резистор (подстроечный резистор) на плате рядом с проводами питания постоянного тока. Это может позволить легкое изменение выходного напряжения.
Другие необходимые детали:
* Однополюсный переключатель для включения-выключения
* Соединительные штифты и/или барьерная лента
* Светодиод
* Различные резисторы, в том числе 10 Ом 10 Вт
* 450 микрофарад 15 В электролитический
* Пластиковые ножки для корпуса
Процедура модификации
1. Удаление и первичная подготовка
Отсоедините кабели и отключите питание от старого ПК. Затем отрежьте кабели возле разъемов ПК, оставив пару дюймов у разъема на случай, если вы захотите использовать их для других целей. Проверьте, не соединен ли какой-либо из проводов вместе на большом разъеме. Они будут соединены вместе позже.
2. Проверьте блок питания
Прежде чем открывать кейс, проверьте работу ПС.

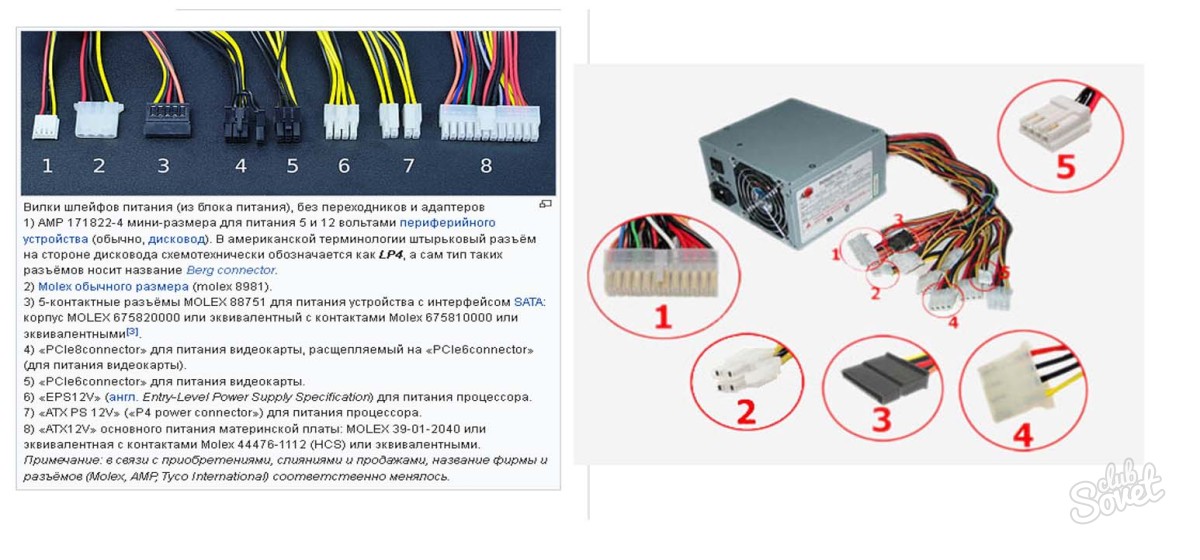

Начните с определения различных выходных проводов. Цветовая кодировка следующая:
| Заземление | Черный |
| +3,3 В | Оранжевый или фиолетовый |
| +5В | Красный |
| -5В | Белый |
| +12 В | Желтый |
| -12В | Синий |
| PS на | Серый или зеленый |
| PS Хороший |

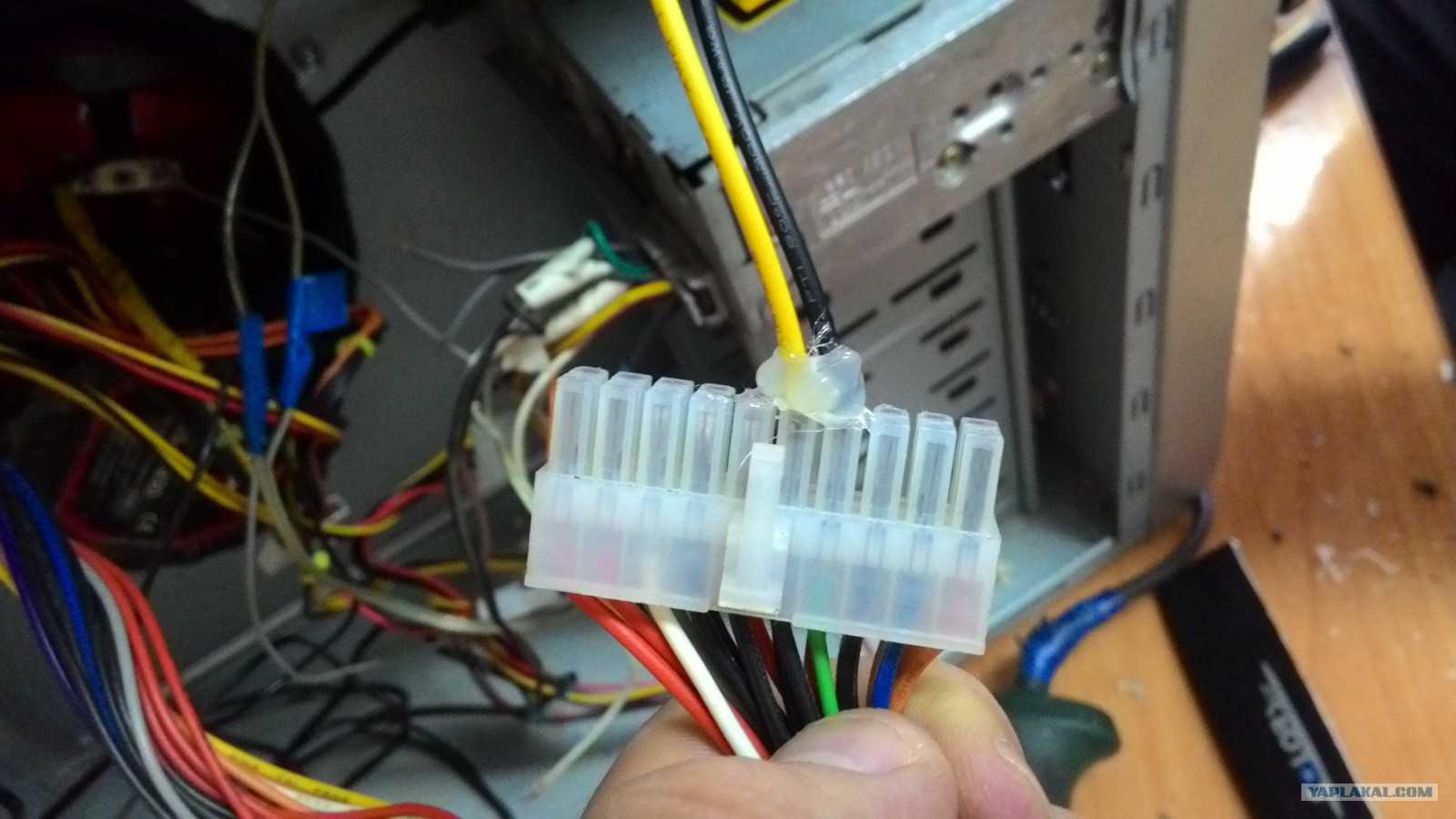

Подключите нагрузку 10 Ом 10 Вт к проводу +5 В (красному). Замкните вместе PS_on и провод заземления. Если какие-либо контакты на большом разъеме были соединены вместе, например, большой и маленький оранжевые провода, закоротите и их. Подсоедините вольтметр к проводу +5В. Подключите питание и убедитесь, что вентилятор работает, а вольтметр должен показывать 5 В. Также проверьте выход +12В. Если PS запустится, то продолжайте. Если не проверять соединения, особенно PS_on.
Если он не работает после того, как все соединения правильно настроены, возможно, источник питания плохой — выбросьте его и найдите другой.
3. Открыть корпус и начать модификацию
См. ВНИМАНИЕ ниже!
Если блок питания не использовался какое-то время, вы можете безопасно открыть корпус блока питания, в противном случае не прикасайтесь к печатной плате, пока не будет определено состояние заряда больших конденсаторов фильтра. **** ВНИМАНИЕ**** Высокое напряжение может присутствовать даже при отключении питания! Никогда не работайте с источником питания, когда он подключен к сети, и проверьте высоковольтные конденсаторы, чтобы убедиться, что они разряжены. Если сомневаетесь, разрядите резистором на 100 Ом и измерьте напряжение. Всегда отключайте источник питания перед тем, как обращаться с ним или работать с ним.
Во-первых, посмотрите на верхнюю часть печатной платы, чтобы найти подстроечный потенциометр.
Если он есть, возможно, вам повезло, и регулировки может быть достаточно. Если триммер есть, подключите питание и измерьте +12В, регулируя триммер. Если диапазон доходит до +13 В, вы, вероятно, в порядке без каких-либо дальнейших изменений. В этот момент при напряжении не менее 13 В проверьте источник питания с нагрузкой, достаточной для потребления от 6 до 12 ампер (нагрузка от 2 до 1 Ом). Пока напряжение остается выше +12 под нагрузкой, все должно быть в порядке. Если диапазона недостаточно или вы хотите увеличить напряжение до 13,8В, переходите к шагу модификации цепи обратной связи.
Как только вы убедитесь, что конденсаторы разряжены, можно начинать работу. Извлеките печатную плату из корпуса, а также разъем входного питания. Вентилятор также может быть удален или отключен. PS можно безопасно запускать без вентилятора для испытаний с низким энергопотреблением. Внимательно осмотрите печатную плату и компоненты, чтобы найти любые признаки теплового повреждения — если они есть, вероятно, лучше отказаться от этого.
Затем отпаяйте или отрежьте ненужные провода:
* Все провода 3,3 В
* Все провода +5В, кроме двух закороченных выше и одного дополнительного для рабочей нагрузки.
* Провода -5В и -12В.
Мне нравится отпаивать неиспользуемые провода, чтобы освободить место на печатной плате.
4. Модификация цепи обратной связи – изменение напряжения на линии +12В
Теперь начинается самое интересное. Осмотрите нижнюю часть печатной платы и найдите одну или несколько узких дорожек, идущих от области +5В и/или +12В. Скорее всего это линия обратной связи. Процесс заключается в добавлении некоторого сопротивления к этой линии, чтобы источник питания повышал напряжение.
Сначала разорвите узкую дорожку на линии +12В, если она есть. Если есть только линия +5В, используйте это. Прикрепите провода, чтобы добавить сопротивление. Добавьте переменный резистор (~ 10K) для проверки. Подключите источник питания, как в предыдущем тесте, и медленно увеличивайте сопротивление от нуля, следя за напряжением.
Увеличьте до 13,8 В, если это возможно. Если питание отключится до +13,8, могут сработать схемы защиты от высокого напряжения. В некоторых случаях может потребоваться модификация линий +5В и +12В.
Теперь удалите переменный резистор без изменения настройки. Измерьте сопротивление — это значение будет добавлено к цепи. Затем добавьте резистор постоянно. Чтобы обеспечить медленный запуск и предотвратить проблемы с перенапряжением, подключите параллельно этому резистору конденсатор емкостью от 450 до 1000 мкФ (15 рабочих вольт). По мере зарядки конденсатора напряжение будет постепенно увеличиваться с исходного значения 12 В до нового значения 13,8 В. Смотрите сопровождающие фотографии для примеров моих модификаций. Если конденсатор слишком велик, источник питания будет медленно реагировать на изменения нагрузки. Если отклик вялый, уменьшите значение конденсатора.
5. Окончательная реконструкция
* Крепление Зажимные стойки и/или ограждающая планка для вывода на корпус рядом с проводами.
Прежде чем сверлить отверстия, убедитесь, что внутри все чисто. Используйте втулки, чтобы вывести провода для разделительных полос.
- Просверлите отверстия для выключателя и светодиодного индикатора. Установите переключатель и прикрепите серый и черный провода. Подключите светодиод через резистор 1кОм к проводу питания 12В. Переключатель включает выходную мощность, но не выключает секцию высокого напряжения. В качестве альтернативы можно использовать выключатель на линии 120 В, но тогда серый и черный провода необходимо замкнуть накоротко.
* Присоедините несколько проводов +12 В (желтый) и провод заземления (черный) к соединительным стойкам и ограждению.
* Наконец, постоянно подключите резистор 10 Ом 10 Вт между оставшейся линией +5 В и землей для постоянной нагрузки. Используйте кабельные стяжки для крепления к корпусу в удобном месте. Тщательно изолируйте провода.
* Установите печатную плату и разъем питания в корпус.
* Проведите последний тест с нагрузкой перед подключением радио. Включите аналоговый счетчик с подключенной нагрузкой, чтобы убедиться в отсутствии перенапряжения при запуске и в том, что конечное напряжение в норме. Вероятно, целесообразно включить источник питания под нагрузкой на пару часов, чтобы убедиться, что все в порядке и не происходит перегрева.
* Прикрепите несколько этикеток, и запас готов к работе!
изображений
6. Производительность
Каждый из трех источников питания, которые я модифицировал, был протестирован путем приложения различных нагрузок и измерения напряжения, чтобы получить меру регулирования. Напряжение от холостого хода до полной нагрузки варьировалось от -5,1% до -7,1%. Все напряжения при полной нагрузке были значительно выше 12 В, поэтому они должны нормально работать в качестве источников питания трансивера. Выходной шум был порядка 40 мВ, большая часть которого приходилась на частоту 30 кГц.
График эффективности регулирования показан ниже. (Нажмите на график, чтобы увеличить)
Источники и ссылки
Значительную дополнительную информацию и справочную информацию можно получить по ссылкам ниже. Я очень благодарен различным авторам, перечисленным для idaas, за то, как продолжить этот проект. Я использовал кусочки от нескольких, чтобы прийти к моему окончательному дизайну и процессу.
13,8 В / 15 А от блока питания ПК
Схема блока питания 200 Вт
Информация о блоках питания ПК
Преобразование ПК Переключение PS на 13,5 В
Преобразование блока питания ATX для компьютера в блок питания для лаборатории
Советы по использованию блока питания ПК для проектов
Вернуться к началу
Управление блоком питания для радиолюбителей
Управление блоком питания для радиолюбителей Вероятно, в вашем браузере отключен JavaScript.
Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Важность хорошего источника питания для радиолюбителя
Источник питания любительской радиостанции отвечает не только за обеспечение основных требований для работы оборудования. Он вообще заслуживает большего внимания! Подозрительно дешевые блоки питания часто не соответствуют заявленным в технических характеристиках обещаниям. У более качественного блока питания есть своя цена. Экономить на блоке питания часто не окупается! Наоборот — это солидная инвестиция в оборудование станции.
Дома в лачуге
Для работы любительской радиостанции дома имеется сеть 230 В переменного тока. Ламповые усилители мощности и некоторые более крупные трансиверы имеют встроенный источник питания, который обычно подключается через шнур питания с подходящей вилкой. В ламповых усилителях мощности источник питания генерирует, среди прочего, высокие напряжения, необходимые для работы; в трансиверах и транзисторных усилителях мощности он генерирует низкое напряжение для полупроводниковой техники.
Большинство трансиверов со стандартной выходной мощностью 100 Вт без встроенного блока питания рассчитаны на прямое подключение к внешнему низковольтному блоку питания, обычно на 13,8 В постоянного тока.
В дороге в автомобиле или на лодке
Мобильное использование радиостанции в автомобиле или на борту плавсредства предъявляет особые требования к источнику питания. Это особенно актуально, если речь идет не просто о УКВ-радиостанции, а о приемопередатчике кВт с мощностью передачи 100 Вт. Один зависит от бортовой батареи достаточной емкости, постоянная подзарядка которой должна быть обеспечена. Старая батарея быстро достигает предела своих возможностей при дополнительной нагрузке. После длительной работы радиостанции, когда автомобиль стоит на месте, а двигатель выключен, часто сильно разряженный аккумулятор уже не готов к запуску.
Прикуриватель категорически не подходит для подключения к бортовой сети 12 В. Его кабель питания имеет слишком маленькое поперечное сечение для токов около 20 А.
Следовательно, линия питания в автомобиле должна быть соединена непосредственно от трансивера к положительному полюсу аккумулятора и центральной точке заземления кратчайшим путем.
Разумеется, те же критерии применимы к подключению к электрической системе гидроцикла. На прогулочный катер установить второй, отдельный аккумулятор проще, чем в автомобиль, к которому в качестве потребителя подключена только магнитола. Однако в случае простого параллельного подключения к существующей бортовой батарее генератор переменного тока должен обеспечивать дополнительный зарядный ток. Для контролируемой зарядки отдельной второй батареи требуется отдельный внешний контроллер заряда.
Если бортовая сеть не может обеспечить требуемое напряжение, стабилизатор напряжения позволяет постоянно повышать рабочее напряжение до 13,8 В в случае снижения до 9 В даже при токе потребления до 30 А.
Какова потребляемая мощность любительской радиостанции?
Требуемый ток типичной любительской радиостанции составляет от 20 до 30 А при номинальном напряжении 13,8 В, +/- 15 %.
Выходное рабочее напряжение должно быть чистым, стабильным и защищенным от короткого замыкания. Максимальная выходная мощность в любом случае должна быть выше максимальной потребляемой мощности станции с достаточным запасом. Ведь внешние аксессуары тоже хотят поставляться!
Что следует учитывать при выборе и эксплуатации блока питания?
Помимо различий между обычными трансформаторными источниками питания и импульсными источниками питания, существуют и другие важные аспекты. Например, размер и вес блока питания определяют, подходит ли он для портативного или стационарного использования.
Независимо от того, какой принцип работы используется, каждый мощный блок питания в любом случае должен охлаждаться. Будь то потери в сердечнике трансформатора или в высокопроизводительном выпрямителе, тепловыделение на последовательных транзисторах системы стабилизации напряжения, построенной на дискретных компонентах, или тепловыделение на транзисторах импульсного источника питания.
В первую очередь эту задачу выполняет достаточно габаритный радиатор. Но большинство блоков питания не могут справиться с нагревом без дополнительного использования вентиляторов. К сожалению, это связано с тем, что шум вентилятора, самое позднее в случае постоянной принудительной вентиляции, воспринимается большинством радиолюбителей как раздражающий. Временное включение и выключение вентилятора с регулируемой температурой более подходит и совместимо с нашим домом.
Аналоговый или цифровой дисплей для тока и напряжения является общим для всех крупных источников питания, будь то трансформатор или импульсный источник питания.
Обычные источники питания с трансформатором, понижающим сетевое напряжение с 230 В
к низковольтному диапазону особенно подходят для радиоприложений, где важно
избежать дополнительных сигналов помех в частотном спектре, который должен быть принят. Так как они действуют
в аналоговом режиме они «чистые» и не создают помех.
К сожалению, трансформеры
более крупной конструкции являются дорогостоящими и тяжелыми компонентами. Для портативного использования они уже слишком велики
и тяжелый для потребляемой мощности приемопередатчика мощностью 100 Вт. Если вы хотите избежать проблем с помехами
импульсного блока питания и не боятся более высоких затрат, с трансформатором вас «хорошо обслужит»
блок питания для стационарного использования.
Цифровые импульсные блоки питания имеют компактную конструкцию и значительно меньший вес. Импульсные блоки питания обеспечивают выходной ток до 100 А, тогда как обычные трансформаторные блоки питания больше не доступны по причинам стоимости и веса. Таким образом, по отношению к размеру и весу импульсные источники питания имеют большую эффективность, чем трансформаторные источники питания. Это делает их более подходящими для портативного использования, использования в полевых условиях или в отпуске, чем трансформаторные блоки питания.
Источники питания с широким диапазоном изменения выходного напряжения больше подходят для использования в качестве лабораторного источника питания. В принципе, такой блок питания можно использовать для работы радиостанции, если он может отдавать максимально необходимый ток при напряжении 13,8 В.
Однако использование таких блоков питания сопряжено с риском. Если, например, регулятор был случайно отрегулирован или вы пробовали что-то, что требовало более высокого напряжения, вы не должны забыть потом снова установить его на 13,8 В. В противном случае дорогой трансивер и его периферия однажды сдохнут из-за слишком высокого рабочего напряжения. И необходимость проверять правильность напряжения каждый раз, когда вы включаете станцию, может быть неприятной.
Таким образом, для питания любительской радиостанции вы можете быть уверены только в блоке питания с фиксированным напряжением.
Трансформаторный блок питания
большой и тяжелый
Импульсный блок питания
компактный и легкий
Какие возможны проблемы с блоком питания? И что с ними можно сделать.
При практической эксплуатации любительской радиостанции проблемы и неисправности могут возникнуть, если
- Блок питания спроектирован слишком слабо; Токоведущие кабели спроектированы неадекватно и имеют слишком много штекерных соединений.
- Оборудование недостаточно защищено из-за отсутствия предохранителей.
- Высокая частота поступает в блок питания через кабели станции или через прямое излучение.
К сожалению, цифровое преобразование напряжения создает спектр помех, который может повлиять на принимаемый сигнал. Качественные импульсные блоки питания можно узнать по тому, что предприняты все возможные меры, чтобы свести к минимуму эту проблему или, в идеале, вообще ее избежать. «Скорую помощь» оказывает регулятор, с помощью которого можно изменить тактовую частоту импульсного источника питания и «сдвинуть» возникающие помехи, так называемые «птички», с текущей частоты приема. Импульсные блоки питания, которые обходятся без вышеупомянутых мер и не создают помех во всем радиочастотном спектре, естественно, «впереди всех» среди радиолюбителей.
Хороший обычный трансформаторный источник питания работает с мостовым выпрямлением и имеет цепь фильтров оптимального размера, чтобы свести пульсации к минимуму. В данных по потребляемому току необходимо различать максимальный ток, допустимый только в течение короткого времени, и постоянно допустимый потребляемый ток. Регулятор напряжения должен иметь достаточный диапазон регулирования, чтобы поддерживать постоянное выходное напряжение при изменяющихся токовых нагрузках.
Если напряжение значительно падает под нагрузкой, а светодиодный дисплей и подсветка приборов становятся тусклее, это означает серьезную проблему с блоком питания. Либо питание принципиально слишком слабое, либо на контактных сопротивлениях возникают большие перепады напряжения. По этой причине низковольтная линия к трансиверу, а также к другим внешним устройствам должна быть как можно короче. Кроме того, даже для стандартной выходной мощности трансивера 100 Вт сечение кабеля 4 мм² или 6 мм² вполне подходит.
Кабели не должны содержать больше разъемов, чем это абсолютно необходимо. На каждом штекерном соединении происходит небольшое падение напряжения, зависящее от его качества.
Стандартно в линию питания приемопередатчиков и многих других аксессуаров вставляется держатель предохранителя с предохранителем на плюсовом проводе. Между тем, стало обычной практикой вставлять предохранитель и в отрицательный провод (см. также часто задаваемые вопросы). Рекомендуется дооснащение так называемым «монитором напряжения», электронной защитой от перенапряжения, которая отключает напряжение питания при превышении 13,8 В и защищает оборудование от «смерти от перенапряжения». Мониторы напряжения и тока отключаются при заданном снижении напряжения, например, 9В, а также при превышении номинального рабочего напряжения 13,8 В, и защищать станцию, кроме имеющегося предохранителя, который медленнее реагирует. Даже если трансиверы имеют диод защиты от обратной полярности в обратном направлении к рабочему напряжению, дополнительная внешняя защита от обратной полярности не может причинить никакого вреда.
Некоторые распределительные панели имеют функцию контроля повышенного/пониженного напряжения.
Прежний так называемый банановый штекер не подходит для подключения трансивера. Его контакт слишком слаб, и непреднамеренное разъединение будет легким. Кроме того, к этим штекерам вообще невозможно подключить кабель нужного сечения. Конструкция в виде многожильного штекера является лучшей альтернативой. Они подходят для более высоких токов при временном использовании. Однако это тоже не постоянное решение. На стационарной станции приемопередатчик всегда должен подключаться к съемным полюсным клеммам блока питания через соединение, которое нельзя отсоединить самопроизвольно с помощью кольцевых наконечников или обжимных клемм.
Рекомендуемой альтернативой как для стационарного, так и для переносного использования являются штекерные соединения системы Anderson PowerPole. Это стандартизированные, прочные вилки, розетки и соединители различных размеров и токовой нагрузки, маркированные не только красным и черным, но и другими цветами.
Электропроводящие части, контакты, обжимаются на конце кабеля с помощью специального обжимного инструмента, и надевается изолирующая втулка штекера, которая фиксируется на месте. Для тех, кто не доверяет опрессовке, контакты доступны и под пайку. Между тем, первые блоки питания и радиоприемники на рынке уже на заводе оснащены разъемами стандарта PowerPole.
На что обратить внимание при распределении напряжения в лачуге?
Как новичок, вы можете обойтись без сложного распределения питания на своей первой радиостанции. Но по мере увеличения количества дополнительных устройств необходимо распределение напряжения, чтобы навести порядок в растущем «крысином гнезде» кабелей. WiMo предлагает широкий спектр интеллектуальных решений для этой цели.
Прежний так называемый банановый штекер не подходит для подключения трансивера. Его контакт слишком слаб, и непреднамеренное разъединение будет легким. Кроме того, к этим штекерам вообще невозможно подключить кабель нужного сечения.
Конструкция в виде многожильного штекера является лучшей альтернативой. Они подходят для более высоких токов при временном использовании. Однако это тоже не постоянное решение. На стационарной станции приемопередатчик всегда должен подключаться к съемным полюсным клеммам блока питания через соединение, которое нельзя отсоединить самопроизвольно с помощью кольцевых наконечников или обжимных клемм.
Рекомендуемой альтернативой как для стационарного, так и для переносного использования являются штекерные соединения системы Anderson PowerPole. Это стандартизированные, прочные вилки, розетки и соединители различных размеров и токовой нагрузки, маркированные не только красным и черным, но и другими цветами. Электропроводящие части, контакты, обжимаются на конце кабеля с помощью специального обжимного инструмента, и надевается изолирующая втулка штекера, которая фиксируется на месте. Для тех, кто не доверяет опрессовке, контакты доступны и под пайку. Между тем, первые блоки питания и радиоприемники на рынке уже на заводе оснащены разъемами стандарта PowerPole.
Трансивер всегда должен подключаться напрямую к блоку питания с помощью собственного кабеля. В дополнение к соединительным кабелям определенного типа, входящим в комплект поставки, WiMo также имеет в своем каталоге универсальные соединительные кабели приемопередатчиков. Небольшие потребители, такие как внешние аксессуары, питаются через собственные соединительные кабели. С увеличением количества внешнего оборудования их подключение к блоку питания быстро достигает предела. Подключение аксессуаров не составляет проблемы благодаря расположенным за радиоприемником распределительным колодкам. Для этой цели также можно использовать второй отдельный блок питания с меньшей мощностью. Длина линий питания для аксессуаров, по которым обычно течет всего несколько сотен мА, не так критична.
Блок питания для портативных устройств в пути
Полевой день, IOTA (острова в прямом эфире), SOTA (саммиты в прямом эфире) — все эти действия требуют автономного источника питания. Простые батареи и аккумуляторы подходят только для работы QRP.
Для полнофункционального КВ-трансивера с мощностью передачи 100 Вт требуется источник питания большей мощности.
Аккумуляторы делают энергию мобильной
Типичные значения емкости свинцовых аккумуляторов составляют от 30 до 50 Ач для легковых автомобилей и до 180 Ач для грузовых автомобилей. Однако о последних не может быть и речи для портативных радиолюбителей из-за их размеров и веса. Более подходящими являются автомобильные аккумуляторы меньшего размера, которые сегодня предлагаются только в закрытых, почти необслуживаемых версиях. Компактными, легкими и не требующими обслуживания являются так называемые свинцово-гелевые аккумуляторы. Если требования к питанию не слишком велики, они могут быть лучшей альтернативой портативным устройствам. Особенно практичной идеей для портативного радио являются переносные аккумуляторные ящики под названием MegaBox и PowerBox. С ними аккумуляторы LiPo или LiFePo4, а также свинцово-кислотные и свинцово-гелевые аккумуляторы емкостью до 40 или 50 Ач-часов соответственно становятся портативным источником питания с универсальными вариантами подключения для работы радиостанции в пути.
Производство электроэнергии с помощью солнечных батарей – также дома
Конечно, даже дома на базовой станции резервная батарея, которая может быть доступна для аварийного энергоснабжения, может постоянно заряжаться с помощью солнечной панели. Это разумная мера самое позднее во время отключения электроэнергии. Обычно стационарные установки заряжаются через зарядное устройство от сети 230 В. В портативных устройствах становится интересной подзарядка аккумулятора с помощью солнечной панели, чтобы оставаться самодостаточным в плане электропитания. Требуется только регулятор зарядного тока между солнечной панелью и аккумулятором. POWERmini2 рассчитан на батареи 12 В и максимальный зарядный ток 10 А и оснащен всеми функциями контроля, необходимыми для процесса зарядки.
Кроме того, для этой задачи подходит модуль PowerGate с расширенными функциями. Он объединяет источники напряжения блока питания, солнечной панели, а также радиоприемника и аккумулятора и регулирует его зарядку или питание потребителя.
