Если у вас есть обычный аналоговый амперметр и вы не знаете как его подключить то это сделать очень просто. Кроме амперметра вам нужен ШУНТ, так-как амперметр измеряет падение напряжения именно на шунте. Схема подключения амперметра с шунтом выглядит вот так (рисунок ниже). Если нет шунта то его можно сделать самому и об этом далее в статье.

>

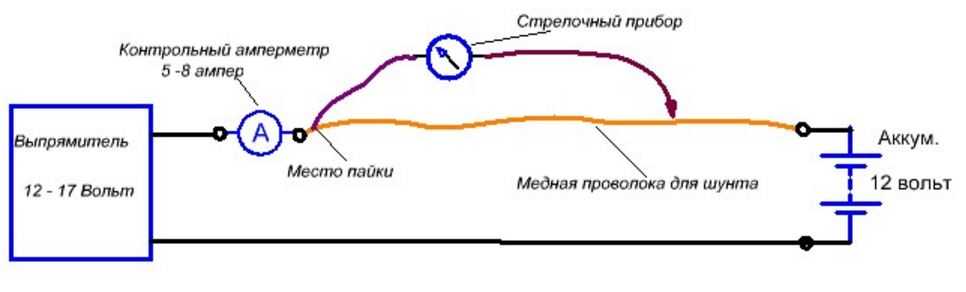

Если есть амперметр а шунта к нему нет то его можно сделать самостоятельно. В качестве шунта можно взять отрезок медного провода, толщина этого провода зависит от силы тока которая будет измеряться. К примеру для токов до 10А можно взять провод сечением 1.5 кв, если ток будет до 30А то лучше взять провод 2,5кв.

Нужен отрезок примерно 30 см, его нужно зачистить полностью от изоляции. Далее подсоединяем этот провод вместо шунта, на картинке ниже думаю всё понятно.

>

Такой шунт ничем не хуже чем заводской, кроме конечно внешнего вида. А откалибровать амперметр достаточно просто. Нужен второй амперметр, который подключается последовательно с нашим шунтом. Можно до нашего самодельного шунта, а можно после. Подключаем к источнику питания потребитель энергии и смотрим сколько показывает второй амперметр. Далее смотрим на наш амперметр и на самодельном шунте передвигаем контакты амперметра, приближаем или удаляем их друг от друга так чтобы показания на обоих амперметрах были одинаковые. Вот и всё, когда показания амперметров будут одинаковые то остаётся только припаять контакты от амперметра к шунту чтобы они не сдвинулись и амперметр не сбился.

После этого амперметр готов к работе, а самодельный шунт можно уложить в какой нибудь корпус или спрятать от глаз если он вам не нравится. Кроме того шунт можно сделать не только из медного провода. Подойдёт металлическая пластинка, даже простой болт где гайками можно зажимать провода от амперметра и регулировать расстояние между проводами для калибровки прибора.

Ниже на фото мой амперметр с самодельным шунтом.

>

Длину активной зоны шунта я не замерял, по-этому сказать не могу на каком расстоянии припаивать провода от амперметра. Ну и сечение медного провода может быть разное и сам амперметр тоже, по,этому откалибровать всё-таки придётся. Я это делал с помощью мультиметра. Ещё несколько фото амперметра с самодельным шунтом.

>

Вот так всё выглядит с обратной стороны, видно как выходят провода из амперметра и как соединяются с этим медным шунтом

>

Я думаю понятно как работает амперметр и как подсоединять шунт. Шунт соединяется последовательно, то-есть в разрыв одного из проводов идущих к потребителю энергии. Можно как по плюсу ставить шунт так и по минусу. Если стрелка амперметра отклоняется не в ту сторону, то нужно просто перевернуть шунт. А так амперметр измеряет падение напряжения на шунте, падение напряжения там в милливольтах.

Заводские шунты по моему почти все с падением напряжения до 75 mV, и шунт нужно подбирать по характеристикам амперметра. Если амперметр на 50А и 75mV то и шунт надо покупать такой-же, иначе амперметр будет показывать неправильно.’ Надеюсь вам помогла эта информация, спасибо за прочтение и оставляйте комментарии.

Руководство по шунтирующим резисторам и шунтам амперметра

Узнайте, как работают шунтирующие резисторы, и узнайте больше об их роли в электрических цепях с помощью нашего удобного руководства.

Что такое шунтирующие резисторы?

Шунт представляет собой электрическое устройство, которое создает путь с низким сопротивлением для электрического тока. Это позволяет току течь к альтернативной точке цепи. Шунты также могут называться амперметрическими шунтами или токовыми шунтирующими резисторами.

Шунтирующие резисторы обычно используются для измерения больших токов с низким уровнем соответствующего сопротивления. Маневрирование буквально переводится как отклонение или следование силы по заданному пути.

В ряде случаев требуется измерение тока. Общие приложения включают защиту от перегрузки по току, системы 4-20 мА, зарядку аккумулятора и управление двигателем по Н-мосту. Применение уравнения закона Ома позволяет измерять уровень напряжения и силы тока в амперах. Это требует размещения резистора параллельно амперметру. Возникает результирующее разделение тока, позволяющее измерять уровень силы тока.

Просмотреть все шунты

Электрические шунты в цепях

Существуют различные способы измерения электрического тока, протекающего по цепи. Однако наиболее распространенным методом является косвенное измерение, определяющее уровень напряжения на прецизионном резисторе по закону Ома. Результирующее падение напряжения будет напрямую соответствовать току, проходящему через цепь. Правильная идентификация этого падения напряжения позволит вам измерить величину протекающего тока.

Особое внимание следует уделить расположению шунта в цепи. Обычно шунт размещают как можно ближе к земле, когда цепь и измерительное устройство имеют общую землю. Это позволяет защитить амперметр от синфазного напряжения, которое в противном случае может привести к повреждению и искажению результатов. Необходимо будет изолировать шунт от земли или включить делитель напряжения для защиты внутри незаземленной ветви.

См. диаграмму ниже для помощи в определении различных компонентов шунта:

Что делает шунт?

Электрический шунт представляет собой устройство, которое позволяет току проходить или отклоняться от заданного значения в цепи за счет создания пути с низким сопротивлением. Некоторые измерители имеют встроенные прецизионные токовые шунты и позволяют проводить измерения постоянного тока и мощности. Существуют также электрические шунты, измеряющие поток постоянного тока.

Формула закона Ома применяется следующим образом:

В = I × R

Это уравнение относится к напряжению (В) на сопротивлении (R в омах), создаваемому в результате сопротивления и тока (I в амперах) циркулирует через сопротивление.

Например, токовый шунт с сопротивлением 0,002 Ом и током 30 А приведет к генерации 0,002 x 30 = 0,06 вольт или 60 мВ (милливольт).

Падение напряжения на шунте можно оценить, интегрировав токовый шунт в цепь, настроенную для измерения. Оценка текущего сопротивления шунта позволит произвести расчет измерения тока в соответствии с расчетом по закону Ома. Закон Ома также можно использовать для калибровки текущего сопротивления шунта.

Общие области применения шунтирующего резистора включают:

• Измерение тока, протекающего через батарею, и контроль выработки электроэнергии
• Перенаправление высокочастотного шума (для этого требуется шунт с конденсатором) до того, как сигнал достигнет элементов схемы
• Установка внутри корпуса подключения постоянного тока с отрицательным проводом между батареями и инвертором
• Защита от перегрузки в устройствах управления, включая зарядные устройства и источники питания

Вы можете использовать следующие типы шунтов:

Цифровой шунт Murata Power Solutions

Выход :

• 50 A
• 50 мВ

Подходит для? :

• Измерение постоянного тока от 5 А до 1200 А

Купить сейчас

Шунт Hobut

Выход :

• 20 A
• 200 мВ

Подходит для? :

• Преобразование цифровых панельных счетчиков с полным отклонением 199,9 мВ в амперметры

Купить сейчас

Пластинчатый шунт GILGEN Muller & Weigert

Выход :

• 100 A
• 60 мВ

Подходит для? :

• Измерение больших токов с помощью приборов DQN с подвижной катушкой

Купить

Пластинчатый шунт Шовена-Арну

Выход :

• 10 А
• 100 мВ

Подходит для? :

• Измерение тока до 10 А с высокой точностью

Купить сейчас

Панельные амперметры постоянного тока

Панельные амперметры постоянного тока являются одним из наиболее часто используемых устройств этого типа. Это позволяет точно измерять значения тока, превышающие те, которые можно измерить исключительно с помощью амперметра. Этот процесс включает отведение небольшого количества тока на измеритель для измерения.

Необходимо установить уровень сопротивления таким образом, чтобы можно было измерить соответствующее падение напряжения без нарушения цепи. Уровень тока имеет прямое отношение к напряжению, подаваемому на шунт, что позволяет определить правильный уровень тока.

Как работает шунт?

Существует разница между техническими ограничениями шунтирующего резистора и стандартного резистора. Шунтирующие резисторы обеспечивают высокий уровень точности, компенсируя минимальное омическое сопротивление. Для достижения такой высокой точности рекомендуется соединение Кельвина. Это соединение позволяет избежать таких проблем, как сопротивление проводов и чувствительность.

Существует множество обратимых и необратимых факторов, которые могут влиять на значение шунтирующего резистора. Связанные с этим механические, электрические и термические нагрузки означают, что, несмотря на долговременную стабильность, происходит необратимое изменение сопротивления. Температурный коэффициент сопротивления (TCR) выражается в ppm/oC и соответствует дрейфу, возникающему в результате охлаждения или нагревания транзистора из-за колебаний температуры окружающей среды. Уровень мощности, который должен рассеивать резистор, выражается в терминах коэффициента мощности сопротивления (PCR) или частей на миллион/Вт.

Электрические шунты обычно используются для защиты регулятора скорости от нагрузки, потребляющей избыточный ток или ограничивающей скорость подключенного двигателя. Можно увеличить скорость контроллера, отключив шунт от линии считывания. Затем чувствительную линию необходимо будет соединить с землей. Падения напряжения не будет, поэтому регулятор скорости будет генерировать максимально возможную мощность. Однако это может быть опасно, если нагрузка на транзисторы контроллера слишком велика.

Токовый шунт высокой точности также может использоваться при стендовых испытаниях оборудования. Этот тип токового шунта можно использовать в сочетании с вольтметром для оценки уровня тока, протекающего по цепи. Использование чувствительного вольтметра будет означать, что обеспечивается хорошая степень безопасности при измерении больших токов, чем может быть достигнуто с помощью стандартного мультиметра.

Как подключить шунт

Во-первых, следуйте инструкциям производителя. Необходимо убедиться, что амперметр и шунт способны работать с одинаковыми уровнями мВ. Затем вы должны подключить шунт к отрицательному кабелю, соединяющему аккумуляторную батарею с электрическими цепями. Это можно определить, проследив отрицательный провод от аккумулятора к цепям или блоку предохранителей.

Если вы хотите измерить ток, потребляемый подключенным устройством и вырабатываемый генератором переменного тока, необходимо настроить отрицательные контакты на аккумуляторе на соответствующую сторону аккумулятора и шунтировать. Подходящий толстый кабель должен быть подключен к другой стороне шунта, ведущему к отрицательной клемме аккумулятора.

Шунт необходимо установить в месте, где нет риска короткого замыкания кабелей. Отрицательные кабели можно обрезать для облегчения процесса установки. Также необходимо будет вырезать подходящее отверстие для крепления амперметра на панели. Отверстие должно быть достаточно плотным, чтобы надежно подключить счетчик. Соединение между выводами и источником постоянного тока или напряжения должно иметь правильно установленные положительные и отрицательные контакты. Вы также должны будете убедиться, что измеритель настроен правильно (ток может быть измерен в переменном, постоянном токе, омах и т.д.).

Процесс подключения должен начинаться с базовой проверки, чтобы убедиться, что шунт подключен последовательно с нагрузкой. Вам также потребуется подключить подходящий аккумулятор и убедиться, что он подключен к правильной стороне шунта. Затем проводка должна идти от шунта к нагрузке. Не должно быть никакой связи между амперметром и землей. Однако амперметр следует подключать параллельно шунту, а шунт последовательно с нагрузкой.

Измерение тока или напряжения следует начинать с подачи питания на цепь. Затем вы можете приступить к снятию показаний счетчика. Однако не следует включать питание, если вы измеряете уровень сопротивления.

Как рассчитать ток с помощью шунта

Мы уже упоминали, что сопротивление шунта можно рассчитать путем деления падения напряжения, соответствующего уровню генерируемого тока. Шунт можно использовать, чтобы убедиться, что цепь способна выдержать ток, протекающий через нее. Для этого вам понадобится калькулятор и значения электрического тока и напряжения на шунтирующем резисторе.

Текущий уровень должен рассчитываться следующим образом:

Первый шаг: запишите закон Ома протекающий ток, а R — сопротивление шунта.

Шаг второй: подставьте значения напряжения и тока

Поменяйте местами значения напряжения ( В ) и тока ( I ) в уравнении. Например, если напряжение на шунте равно 10, то уровень протекающего тока будет 100 ампер, при этом уравнение будет следующим: 10 = 100 * R.

Шаг третий: Завершите вычисления Ома

Разделите сумму уравнения закона Ома на 100, чтобы вычислить значение R . Значение R в этом случае будет равно 0,1 Ом, что соответствует значению шунтирующего резистора.

Популярные бренды

Simpson

Просмотрите наш выбор шунтов от Simpson и сделайте покупку онлайн уже сегодня с RS Components.

Диапазон просмотра

Hobut

Просмотрите наш широкий ассортимент шунтов от Hobut, включая пластинчатые шунты, латунные шунты и многое другое.

View Range

Sifam Tinsley

Шунты Sifam Tinsley подходят для использования в самых разных электрических цепях и приложениях. Просмотрите ассортимент сегодня.

Просмотр ассортимента

Murata

Изучите весь ассортимент шунтов от Murata Power Solutions и найдите продукт, наиболее подходящий для ваших требований.

Диапазон просмотра

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Our Services

• BOMs
• Calibration
• Delivery option
• Order History
• Quotes
• Returns
• Schedule orders
• DesignSpark

Legal

• Cookie Policy
• Email Security
• Privacy Policy
• Условия веб-сайта
• Условия продажи

О нас RS

• О нас
• Карьера
• Корпоративная группа
• Центр мероприятий
• ESG
• Наши сертификаты
• Пресс-центр
• Весь мир

© RS Components Ltd.

В этом блоге мы подробно разберем что такое шунты, как работают амперметрические шунты , их использование, типы и многое другое.

Шунт (или шунтирующий резистор) представляет собой устройство, которое создает путь с низким сопротивлением для электрического тока, позволяющий ему проходить через другую точку цепи. Шунты также называются резисторами шунтирования тока, шунтами амперметра, токовыми шунтами или шунтами постоянного тока. Они используются для измерения как постоянного, так и переменного тока.

Шунтирующий резистор всегда имеет очень низкое сопротивление, поскольку он изготовлен из материала, имеющего низкотемпературный коэффициент сопротивления.

Многие амперметры имеют встроенные резисторы для измерения тока. Однако, когда диапазон измеряемого тока превышает определенное значение, скажем, 30 А, требуется другая схема. В этой схеме амперметр включен параллельно шунтирующему резистору. Этот тип резистора также называют амперметрическим шунтом. Этот шунт имеет очень низкое сопротивление резистора для предотвращения тепловыделения и потери мощности. Ток распределяется между шунтирующим резистором и амперметром таким образом, что через амперметр проходит только небольшой процент. Большой ток обходит амперметр и протекает через шунтирующий резистор. Этот ток вызывает падение напряжения. Результирующее падение напряжения будет напрямую соответствовать току, проходящему через цепь. Используя закон Ома, I = V/R, вы можете измерить ток.

Расположение шунта в цепи

Важно принять меры предосторожности в отношении расположения шунта в цепи. Шунт амперметра должен располагаться как можно ближе к земле. Это помогает защитить амперметр от синфазного напряжения, которое может быть слишком высоким и повредить устройство.

Шунт также можно изолировать от земли, поместив его на незаземленную ветвь. В схему такого типа можно включить делитель напряжения или разделительный усилитель.

Как сделать шунтирующий резистор?

Тонкий медный провод можно использовать для создания шунтирующего резистора. Однако размер и длина шунта зависят от необходимого вам сопротивления. Сопротивление используемого шунтирующего резистора зависит от диапазона тока, измеряемого амперметром. Если вы используете медный провод 10 AWG диаметром 2,59 мм, сопротивление провода на 1000 футов составит 0,9989 Ом. Сопротивление зависит от диаметра провода. Чтобы рассчитать длину провода для определенного значения шунтирующего резистора, вы можете использовать приведенную ниже формулу шунтирующего резистора: Длина провода = Требуемое сопротивление шунта / Сопротивление на 1000 футов. Если вы ищете шунты для промышленного использования, вы можете связаться с нами. Beemet является одним из ведущих производителей амперметрических шунтов. Мы поставляем электроизмерительные приборы компаниям по всему миру.

Типы шунтирующих резисторов

В зависимости от материала, из которого они изготовлены, шунтирующие резисторы подразделяются на 4 типа:

• Углеродный шунтирующий резистор — Углеродный шунтирующий резистор разработан с использованием тонко отшлифованного изоляционного и углеродного материала.
• Шунтирующие резисторы из металлического сплава изготавливаются из двух или более металлических элементов. Например, манганин — сплав меди, марганца и никеля, широко используется в шунтах из металлических сплавов.
Резисторы с проволочной обмоткой
• изготовлены из проводящего провода и намотаны на керамический стержень.
Керамические шунтирующие резисторы
• изготовлены из твердых, резистивных, жаропрочных керамических материалов с металлическими контактами.

В зависимости от функций, вот несколько других типов шунтирующих резисторов:

Шунтирующий резистор постоянного тока

Шунтирующий резистор постоянного тока используется для измерения больших токов. Он передает милливольтовый выход на измерительные приборы, которые пропорциональны потоку тока. Обычно он подключается последовательно с нагревателем, двигателем постоянного тока и зарядным устройством.

Мощный шунтирующий резистор

Металлический сплав припаивается к медным клеммам для создания мощного шунтирующего резистора. Шунты высокой мощности имеют множество промышленных применений. Эти шунты используются в делении напряжения, преобразователях частоты, измерении тока в гибридных и электрических транспортных средствах, сборных шинах и службах управления батареями.

Высокомощный низкоомный шунтирующий резистор

В автомобильных системах и промышленном оборудовании этот шунтирующий резистор используется для обнаружения тока.

Применение шунтирующего резистора

Вот несколько применений шунтов:

• Шунтирующий резистор является одним из важных устройств, используемых в схеме защиты от перегрузки.
• Используется в цепи для защиты от перенапряжения.
• Шунтирующий резистор вместе с конденсатором в цепи используется для предотвращения проблемы высокочастотного шума.
• Шунт также контролирует мощность и измеряет ток, протекающий через батарею.

Преимущества шунтов

• Шунты используются для измерения как постоянного, так и переменного тока.
