Провод пнсв: особенности и характеристики

Провод типа ПНСВ

Провод для прогрева бетона ПНСВ получил широкое распространение в строительстве. В отличие от других проводов его основное назначение не передача электрической энергии, а нагрев участков бетона в которые он укладывается. Преимущественно его используют во время строительства в зимнее время, но иногда его применяют в качестве системы теплых полов. Но давайте обо всем по порядку.

Содержание

• Расшифровка и конструкция провода ПНСВ
  • Расшифровка названия провода ПНСВ
  • Конструкция провода ПНСВ
• Характеристики провода ПНСВ
• Подключение провода ПНСВ
• Вывод

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

• Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.
• Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
• Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Обратите внимание! Для изготовления провода может применяться сталь двух видов – оцинкованная или не оцинкованная. Первый вариант позволяет защитить провод от коррозии, но как вы понимаете цена такого изделия несколько выше. Хотя разница в цене не столь существенна.

Конструкция провода ПНСВ

• Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм². Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм²

. Но на рынке можно встретить модели до 6 мм².

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

• Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

• В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
• Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм² она может составлять 1 мм.

Характеристики проводов ПНСВ

• Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

• Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С. Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

• Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
• Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель.

• Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм² имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

• Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость.
  Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.
На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Обратите внимание! Провода ПНСВ и ПВ1 или любой другой обычный провод должны соединяться непосредственно в бетоне. Особых требований к качеству соединения не предъявляют, это должно быть любое качественное соединение, соответствующее правилам ПУЭ и способное обеспечить должную влагозащищенность.

Вывод

ПНСВ провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Главной трудностью является расчет необходимой длины и выбор схемы подключения. Но незначительные ошибки на данной стадии вполне возможно компенсировать за счет изменения рабочего напряжения провода. Исходя из всего этого провод типа ПНСВ вполне возможно рекомендовать для применения.

технические характеристики, расшифровка и применение

• Статья
• Видео

Провод ПНСВ довольно специфичен и не используется для подключения потребителей электроэнергии к сети, он является электронегревателем. Чаще всего данный тип проводника используют для прогрева бетона, что позволяет проводить строительные работы в зимнее время. Давайте подробно рассмотрим технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка аббревиатуры и конструкция
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Чем его заменить

Расшифровка аббревиатуры и конструкция

Маркировка ПНСВ расшифровывается как:

• П – провод;
• Н – нагревательный;
• С – стальной;
• В – в виниловой оболочке.

Таким образом, в маркировке указано из чего состоит провод: стальная жила, оцинкованная или неоцинкованная, покрыта изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице перечислены основные технические характеристики ПНСВ:

Кол-во жил	1 шт.
Материал жилы	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура при монтаже	Не ниже, чем -15 градусов Цельсия
Рабочие температуры	От -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Удельная мощность	1,5 – 2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм – 0,15 Ом; 2 кв. мм – 0,044 Ом; 3 кв. мм – 0,02 Ом;
Сопротивление изоляции	1 МОм/1 км
Толщина изоляции	0,8-0,17
Режим работы	Повторно-кратковременный или длительный
Расход	50-60 п. м. на 1 м3 бетона
Срок службы	15 лет

В таблице сечений, расположенной ниже, также указан базовый набор характеристик, она поможет в подборе нужного размера провода:

Область применения

Характеристики рассмотрели, теперь расскажем о том, где применяется прогревочный провод ПНСВ. Его используют для подогрева бетона, например, когда его заливают при отрицательных температурах, для его затвердевания.

Кроме того ПНСВ может использоваться для обогрева. В сельском хозяйстве и быту проводник применяется для обогрева почвы, обогрева водопроводных труб и желобов, для канализации, чтобы вода не замерзала в холодное время года. В помещениях провод нашел своё применение в качестве греющего элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной жилой. Стоит отметить, что неоцинкованная жила подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Ток вторички – от десяток до сотен Ампер, в зависимости от мощности обогревателя. При проектировании системы обогрева с проводом ПНСВ нужно добиться, чтобы удельная мощность была в пределах 1,5-2,5 кВт для проводника с сечением 1,2 кв. мм.

Стоит отметить, что наиболее распространены провода с сечением 1,2 – 1,4 мм, но встречаются и варианты с сечением до 6 кв. мм.

Напрямую к трансформатору подключать ПНСВ нельзя, поскольку он греется и вы не получите надежного соединения. Нужно подключать провод к трансформатору холодными концами. То есть ПНСВ соединяется с токоведущими жилами из меди или алюминия любым надежным способом. Для меди можно применить пайку тугоплавкими припоями (ПОС-60 не рекомендуется, хоть его температура плавления в разы выше рабочей температуры провода). Пайку совмещают с бандажом из медной проволоки. Возможно применение клеммников и других видов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трёхфазному трансформатору изображена на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если вам нужно обогревать большую площадь – совместите такие отрезки секциями. В среднем такой ток обеспечивается при длине секций 15-18 метров и напряжении питания в 70В.

Для питания подойдет КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором на 80 кВА для прогрева бетона. Также можно и подключить прогревочный провод к мощному сварочнику с выходным током в 150-250А. Этот вариант сгодится для домашнего применения, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода нужно производить так, чтобы расстояние между соседними жилами было не меньше чем 15 см. Для получения равномерного теплового поля его можно обмотать слоем из фольги толщиной 0,2-0,5 мм.

Чем его заменить

Для замены ПНСВ можно использовать ПТПЖ, у него похожие характеристики. Аналог можно изгибать на радиус равный 10 минимальным диаметрам, отличием является то, что у него 2 жилы. Для подогрева бетона можно использовать ПТПЖ 2х0,6. Прогревочный кабель ВЕТ также подойдет для теплого пола или системы прогрева бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать миксером и вибратором. ПНСП – тоже подойдет для замены ПНСВ. Среди греющих кабелей можно выделить еще и КДБС – этот резистивный нагревательный кабель предназначен для быстрого отвердения бетона.

Напоследок рекомендуем просмотреть полезное видео по теме:

На этом мы и заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где может использоваться данный проводник, как он подключается к сети и какие имеет аналоги.

Похожие материалы:

• Что такое резистивный кабель
• Ошибки при монтаже теплого пола
• Обогрев водопроводных труб кабелем

Провод ПНСВ. Устройство и применение. Маркировка и параметры

Чтобы прогреть бетон в холодное время года при проведении строительных работ используют специальную марку провод ПНСВ. Если его сравнивать с другими видами проводников, то он служит не для транспортировки электроэнергии, а для нагрева тех участков бетона, куда он уложен. Больше всего его применяют при строительстве в морозную погоду, однако существует и другое применение этому проводу, например, в теплых полах.

Его устройство похоже на провод ПВ1, являющегося его аналогом. Но эту марку следует рассмотреть отдельно.

• Токоведущая жила изготавливается из стали, одной цельной проволокой. Это значительно снижает ее гибкость, что особенно заметно на толстых проводах. Провод ПНСВ относится к 1-му классу гибкости по принятой классификации. Однако на самом деле его гибкость значительно выше. Наименьший радиус изгиба завод изготовитель устанавливает 5 внешних диаметров, что по параметрам соответствует проводникам более высоких классов.
• Греющий провод снаружи покрыт изоляционным слоем поливинилхлорида, толщина которого зависит от сечения жилы. Чем толще токоведущая жила, тем больше слой изоляции. Минимальная толщина изоляции ПВХ составляет 0,8 мм.
• Цветовая гамма изоляции довольно широкая, так как к цвету особые требования по нормативным документам не предъявляются. Чаще всего оболочку изготавливают коричневого или черного цвета, хотя можно заказать любой цвет изоляции.

Маркировка

Обозначение этого провода имеет отличия от других марок, поэтому расшифровка многим людям непонятна:

• «П» означает, что это провод, а не кабель.
• «Н» определяет основное назначение этого изделия, и указывает, что этот проводник относится к нагревательным видам, и применять его для транспортировки электроэнергии не следует.
• «С» обозначает материал токоведущей жилы. Для этой марки таким материалом является сталь, которая обладает далеко не лучшим параметром теплопроводности, что и дает возможность использовать ее в качестве нагревательного элемента. Для производства токоведущих жил может использоваться две категории стальной проволоки: оцинкованной и не имеющей покрытия. Оцинкованная жила защищена от появления ржавчины, но стоимость таких изделий больше остальных.
• Буква «В» означает, что материалом изоляции проводника является поливинилхлоридная изоляция (ПВХ-оболочка).
• После буквенной маркировки идут цифровые обозначения, которые указывают сечение стальной жилы в квадратных миллиметрах. Диапазон сечений находится в пределах от 1 до 6 мм².

Параметры

Характеристики греющего провода значительно отличаются от параметров обычных проводников, так как к нему предъявляются совсем другие требования. В этом виде проводов наиболее важными являются не свойства изоляции и токопроводящей жилы, а величина теплоотдачи и температурные свойства.

• Если рассматривать температурные параметры, то для провода ПНСВ обычно указывают допускаемую наибольшую температуру, величина которой +80 градусов. При более высокой температуре изоляция начинает разрушаться.
• Эксплуатационная температура для этой марки проводника находится в интервале -60 +50 градусов.
• Другой важной характеристикой является монтажная температура. Работа провода разрешается при морозах до -60 градусов, но его укладка не должна производиться ниже -15 градусов.
• Не менее важным параметром является удельная мощность выделения тепла. У проводников, предназначенных для передачи электричества, эта характеристика очень низкая. Для греющего провода производителя указывают мощность выделения тепла около 20 ватт на метр. Иногда изготовители заявляют этот параметр величиной до 40 ватт на метр, но здесь играет большую роль расчетная температура, а также наличие армирования поверхности, что значительно повышает этот параметр.

Следующим параметром греющего провода является его удельное сопротивление, которое прямо зависит от сечения токоведущей жилы. Например, ПНСВ сечением 1,2 кв. мм обладает удельным сопротивлением 0,12 Ом на метр, а провод 2 кв. мм – 0,044 Ом на метр.

• Если учесть, что этот вид проводника укладывается в бетонном растворе, то важным его свойством является устойчивость к проникновению воды, а также соляной и кислотной среде, что особенно важно для растворов, которые заливают при отрицательных температурах. В такой бетон обычно добавляют разные присадки для достижения необходимой вязкости.

Подключение

Для самостоятельного выполнения монтажа греющего провода необходимо соблюдать определенные правила, так как для получения хорошего результата монтаж следует делать не на «глазок», а путем точных расчетов. При этом следует учесть объем бетона, площадь работ, температурный режим, скорость ветра в районе производства бетонных работ, необходимое время прогревания бетона, а также электрическую схему подключения.

Особенности подключения

• В самом начале производится расчет необходимого количества провода, зависящего от рассмотренных выше параметров.
• Провод ПНСВ следует подключать отдельными секциями. Подключение одним куском нецелесообразно, так как это не дает ожидаемого эффекта.
• Вид подключения может быть трехфазным или двухфазным, а также по схемам треугольника или звезды.
• Важной особенностью этой работы является подбор длины провода и соблюдение нагрузки по току. На отдельной секции сила тока не должна превышать 15 ампер.
• Другой особенностью подключения является соответствие подаваемого напряжения температуре провода. Чаще всего подключают питание в пределах 70-100 вольт, применяя для этого понижающий трансформатор. Наиболее популярной моделью трансформатора при проведении бетонных работ с использованием греющего провода стала марка КТПТО – 80.

Правила укладки

• Провод ПНСВ должен равномерно укладываться по всей площади обогрева.
• Между проводниками необходимо соблюдать промежуток не меньше 5 см, изгибы провода не должны касаться друг с другом.
• Также не рекомендуется допускать соприкосновение провода с арматурой, однако такое условие на практике не выполняется.
• Для более качественного прогрева провод следует укрыть слоем фольги.
• Подключение к трансформатору производится не греющим проводом, а через обычный провод. Обычно для таких целей применяют провод ПВ1, являющийся аналогом греющего проводника.

Провод ПВ1 и греющий ПНСВ должны быть соединены внутри бетона. При этом каких-либо специальных требований к качеству подключения не предъявляется. Соединение проводов должно производиться, как любое соединение электрических проводников, соответствующее правилам устройства и эксплуатации, и способное создать хорошую защиту от влаги.

Греющая проволока для прогревания бетона за приемлемую стоимость дает возможность решать проблемы с работами по заливке бетона в холодный период времени.  При этом нет особых требований по эксплуатации и подключению.

Основным затруднением является расчет требуемой длины и подбор нужной схемы подключения. Но небольшие недочеты на этом этапе можно компенсировать, изменив рабочее напряжение, подаваемое в цепь.

Похожие темы:

• Греющий кабель. Виды и особенности. Применение и установка
• Электрический теплый пол. Виды и работа. Монтаж. Плюсы и минусы
• Миканитовые нагреватели. Особенности. Виды и применение
• Силиконовые нагреватели. Виды и особенности. Применение
• Инфракрасные обогреватели и нагреватели. Виды и устройство
• Провод для пола. Виды и особенности. Какой выбрать и безопасность
• Нагревательные маты. Теплый пол. Достоинства и недостатки

Провод прогревочный ПНСВ — Электросистемы

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести ПНСВ в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

---

Греющий провод ПНСВ

Для обогрева бетона в большинстве случаев применяется провод с маркировкой ПНСВ, что расшифровывается как «провод нагревательный стальная жила виниловая оболочка».

Всевозможные способы повышения температуры выложенной в опалубку смеси преследуют одну из двух целей:

• Обеспечение набора прочности в зимнее время. При падении температуры монолита ниже нуля градусов вода в нем кристаллизуется, что полностью прекращает процесс гидратации цемента.Кристаллизация несвязанной воды разрушает бетон, расширяя его поры.
• Ускорение схватывания и набора прочности в прочие сезоны. Повышение температуры смеси резко ускоряет все протекающие в ней процессы.

Поскольку в процессе схватывания цемент выделяет изрядное количество тепла, дополнительный нагрев зимой нужен смеси далеко не всегда.

Провод для прогрева бетона в холодное время года используется, когда:

• Температура уличного воздуха значительно ниже нуля.
• Нет возможности обеспечить качественную теплоизоляцию опалубки.
• Модуль поверхности монолита (отношение его площади к объему) превышает значение 10 1/м.

Характеристики

• Структура:     Одножильный
• Материал токоведущей жилы:     Сталь, оцинкованная сталь
• Материал изоляции:     Поливинилхлорид, полиэтилен
• Питание:     380 вольт через трансформатор. Питание от сети 220В тоже возможно, но с ограничениями по мощности (7КВт от электрощитовой, 3,5 КВт от розетки)
• Рабочие температуры:     -60⁰— +80⁰С
• Сечение:     0,6 — 4 мм

ПНСВ состоит из стальной жилы в некоторых случаях дополнительно оцинкованной. Сверху она покрыта изоляционной оболочкой, выполненной из поливинилхлорида или его подвидов. Такой вид изоляции позволяет избежать переломов и перегибов внутренних жилок, а также предохраняет от возгораний. Кабель для прогрева бетона, в зависимости от диаметра жилы и электрического сопротивления, может выдержать, на каждый метр, нагрузку в 80-160 Ватт.

Использование

Провод типа ПНСВ оптимально применять для прогрева монолитного бетона, например, при заливке фундаментов или стен.

Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей: сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 А, однако на воздухе такой ампераж расплавит изоляцию.

Поэтому ПНСВ подключается к трансформатору или иному источнику тока проводом с меньшим удельным сопротивлением.

Как вариант, подключение может быть выполнено проводом ПНСВ того же сечения, но сдвоенным.

Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.

Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм. Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе. Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.

Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

Превышение скорости увеличения температуры может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе. В течение первого периода раствор будет разогреваться, при этом недопустимо увеличивать температуру больше чем на 10⁰ С за два часа. Второй период должен сопровождаться повышением температуры не более чем на 80⁰ С. На заключительном этапе производится остывание. При этом тоже не следует торопиться, а понижение не должно оказаться больше 5⁰ С в течение часа.

Провода прогревочные для бетона. Низкие цены. +7 (495) 643-11-15

Внимание: 1-Я Опалубочная НЕ СОТРУДНИЧАЕТ с частными лицами и торговыми организациями!

Москва

Офис / Приемная +7 (495) 643-11-15

Отдел продаж 8 (800) 505-86-17

[email protected]

• Продукция
• org/ListItem»>/Оборудование
• /Трансформаторы для прогрева бетона
• /Провода прогревочные (ПНСВ)

Цена: по запросу

(подробнее уточняйте у менеджера) Узнать цену

Наличие: в наличии на складе

Узнать остаток на складе

• Описание

Прогревочные ПНСВ провода представляет собой стальную жилу с круглым сечением в поливинилхлоридной или полиэтиленовой оболочке. Назначение данного вида оборудования состоит в обогреве объектов газовой и нефтяной промышленности, монолитного бетона и железобетона. Такие провода используются и для напольных нагревателей при напряжении 380В переменного тока номинальной частотой 50Гц или постоянного тока до 1000В.

Ассортимент прогревочных проводов 1-Й ОПАЛУБОЧНОЙ КОМПАНИИ представлен:

• провод ПНСВ 1,0х1,2 мм, черн. — на складе
• провод ПНСВ 1,0х1,2 мм, оцинк.
• провод ПНСВ 1,0х1,4 мм, черн.
• провод ПТПЖ 2,0х1,2 мм, черн. — на складе
• провод ПТПЖ 2,0х1,2 мм, оцинк.

Современные темпы строительства, равно как и частные проекты, диктуют строгие условия в вопросах, касающихся сроков реализации. Не менее актуален и вопрос конкуренции. В связи с этим производственный цикл строительных работ почти полностью перенесен на объект. Вне зависимости от погодных условий и сезонности работа должна быть выполнена точно в срок, в то время, как не так давно строительство считалось относительно сезонной сферой.

Безусловно, наибольшую трудность составляют низкие температуры. Строительные смеси и материалы, используемые на стройплощадках, имеют некоторые требования относительно температурного режима. Так бетонная смесь плохо застывает при пониженных температурах и теряет некоторые качества. Вполне логично, что инженеры разработали способы прогрева бетона в зимние месяцы с целью сокращения сроков застывания и сохранения показателей прочности.

Практика выполнения строительных работ в зимний период доказал практичность и эффективность прогрева бетона ПНСВ проводами. Принцип работы данного оборудования предельно прост: провод прогревает бетонную смесь, создавая температурный режим, необходимый для качественного застывания без потери прочности.

Характеристика	Показатель
Вид климатического исполнения	УХЛ по ГОСТ 15150-69
Устойчивость к перепадам температуры	от -60°до +50°С
Максимально допустимая температура эксплуатации	+80°С
Температурный режим использования проводов	не ниже -15°С
Устойчивость к воздействию химической среды	вода; 20% раствор поваренной соли; 30% раствор щелочей Са(ОН)2 или МаОН
Радиус изгиба проводов при монтаже	не менее 5 наружных диаметров, минимум 25мм
Минимальное расстояние между проводами	15мм
Режим работы проводов	повторно-кратковременный или длительный
Подводка питания к нагревательной секции	осуществляется «холодными» концам
Соединение «холодного» конца с нагревательными проводами	выводить за пределы обогреваемой зоны; методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз*
Для достижения равномерности теплового поля	смонтированные провода покрывать металлической фольгой толщиной 0. 2-0.5 мм

*Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации

Аббревиатура в названии проводов несет в себе классификационную информацию и позволяет ориентироваться в особенностях устройства каждого вида. Так ПНСВ провод – это Провод Нагревательный со Стальной жилой в Виниловой оболочке. Помимо вышеприведенного вида проводов, ассортимент 1-Й ОПАЛУБОЧНОЙ КОМПАНИИ представлен еще одной позицией, имеющей некоторые отличия. Это провод ПТПЖ 2х1.2. Дословная расшифровка аббревиатуры ПТПЖ представляет собой следующий набор классификационных признаков: Провод Трансляционный с Пластмассовой изоляционной оболочкой и стальными оцинкованными Жилами.

Использование данных материалов на стройплощадках позволяет существенно сократить срок выполнения бетонных работ в зимний работ. Прогрев бетона ПНСВ проводами представляет собой эффективный, простой и экономичный способ оптимизации рабочего времени в рамках реализации строительных проектов.

Смотрите Также

Трансформаторные подстанции ТСДЗ-63/0,38 УХЛ2 и ТСДЗ-80/0,38 УХЛ2

Комплексная трансформаторная подстанция КТПТО

Провод ПНСВ-3,0 (500 метров) — от производителя

ПНСВ 3.0 — провод для прогрева бетона со стальной жилой сечением 3.0 миллиметра, в ПВХ изоляции или в полиэтиленовой композиции.

Цветовая гамма: прозрачный и черный, можно краску добавить и др.цвета по желанию )).

Сегодня провода с маркировкой ПНСВ являются довольно распространенными. Их используют в бетонном и монолитном строительстве, при возведении объектов нефтяной промышленности и газовой инфраструктуры, а также при строительстве жилых домов. Такие провода используют для обогрева полов, они могут применяться для подключения к сети с переменным током частотой в 50Гц и напряжением до 380 В, либо к сетям с постоянным напряжением до 1000 В.

Конструкция провода ПНСВ довольно проста, в ее основе лежит одиночная стальная жила округлой формы, которая помещена в оболочку из поливинилхлоридного пластиката или пластика, а сама маркировка провода предусматривает оговаривает не только наличие одиночного провода округлого сечения (С) и изолята из пластика (В), но и оговаривает его назначение (П – провод, Н – нагревательный).

Особенности применения провода ПНСВ 3.0 черный заключаются в следующем:

• Монтаж возможен только при температуре выше «минус» 15 градусов по Цельсию, а использование – в диапазоне от «минус» 60 до «плюс» 45 градусов.
• Провод устойчив к воздействию влаги, солевых и щелочных растворов низкой концентрации.
• Минимальный радиус его изгиба составляет порядка 25 мм.
• Расстояние между соседними проводами после их монтажа не должно быть меньше 15 мм.
• Для обеспечения равномерного обогрева поверхности необходимо использовать тонкую фольгу (толщиной до 5 мм), которая укладывается поверх проводки.
• Подвод провода к нагревательному концу осуществляется «холодным» концом.
• Предпочтительным методом соединения является пайка с применением медного бандажа, хотя может использоваться и любой другой метод, который обеспечивает надежность соединения в долгосрочной перспективе.
• Сопротивление провода, измеренное на 1 км его длины, составляет порядка 1 МОм при средней температуре 20 градусов по Цельсию.
• Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию
• Срок службы: не менее 16 лет

Таким образом, эксплуатационные характеристики и высокое сопротивление проводов позволяет с успехом использовать их для создания нагревающих поверхностей в жилых помещениях и на производственных предприятиях.

Расшифровка маркировки ПНСВ 3.0:

П — провод.

Н — нагревательный.

С — стальная жила.

В — ПВХ изоляция.

3.0 — сечение жилы в квадратных миллиметрах

Способ прогрева бетона проводом ПНСВ

При проведении бетонных работ при невысоких температурах окружающей среды используется электропрогрев стен с использованием электродов, а перекрытия прогреваются щитами, матами или электродами из стали арматурной диаметром 5-6 мм.

Марка бетона представляет собой прочность на сжатие в кг/см, данная прочность должна быть достигнута не менее, чем за 28 дней в нормальных температурных условиях (+15С во влажной среде). При повышении температуры сокращаются сроки твердения бетона. При замерзании же процесс твердения может вообще прекратиться, но если бетон ‘оттаивает’, процесс возобновляется. Но при замерзании бетона ещё до состояния набора 70% прочности, бетон не способен достичь марки.

Контактный способ электрообогрева бетона с помощью греющего провода ПНСВ имеет в основе передачу тепла составу от поверхности греющих проводов, которые закладываются в бетон, они нагреваются током до t +80С. Тепло распространяется, т.к. теплопроводность бетона находится на высоком уровне.

Наибольшая эффективность достигается тогда, когда применяются провода ПНСВ с жилой из стали д.1,8 + 3мм. Такие провода позволяют увеличить прогонную нагрузку на 1м от 80 до + 160 Ватт, показатели зависят от электрического сопротивления и диаметра самой жилы греющего провода.

Такой способ даёт возможности для обогревания бетона до уровня требуемой прочности. Греющие провода ПНСВ обязательно должны быть размещены в теле бетона, иначе они сгорят! Посредством применения расчетов определяется потребность в электрической энергии в зависимости от таких особенностей, как тип конструкций, определенный показателями Мп (это показатель, характеризующий отношение S охлаждения к V бетона).

Обогрев бетона необходимо производить при невысоком напряжении и высокой силе тока в нагревающих элементах. Для проведения данной процедуры рекомендуется применять специальные подстанции: СПБ-80, КТПТО-80 или ТМОБ-63.

Установочная мощность зависит от напряжения. В зависимости от суточных объемов укладки бетона, которые планируются заранее и требуемой для прогрева мощности, важно установить число требуемых подстанций. На каждой захватке требуется осуществить создание поста для обогрева бетона.

Длина и показатели греющих элементов зависят от диаметра стальной жилы и электрического сопротивления провода ПНСВ в ОМ, силы тока (в амперах) при включении в подстанциях нижнего напряжения (49 или 55 вольт). Число элементов, которые требуется заложить в конструкцию, определяется объемом бетона и необходимой для этого электрической мощности.

Для каждой конструкции необходимо создавать технологическую карту.

Продолжительность прогрева с помощью провода ПНСВ и выдерживание бетона с учетом времени, за которое он остывает, определяется в результате замеров его температуры и силы тока в греющих элементах, которые постоянно проводятся и заносятся в журнал производства бетонных работ и твердения бетона. Для эффективного проведения работ необходимыми являются лабораторные наблюдения, проводимые регулярно!

Готовые греющие элементы монтируют уже после этапа укладки арматуры, деталей закладных и завершения электросварки стальной арматуры. Греющие элементы провода ПНСВ навиваются без натяжения на каркасы из арматуры или прокладывают между этими каркасами по мере их размещения, а если арматура в конструкции не используется, следует использовать инвентарные шаблоны. Нагревательные элементы при этом не должны соприкасаться с опалубкой и выступать из бетона.

Опасно их соприкосновение и с деревянными деталями. Выводы нагревательных элементов из бетона увеличиваются в сечении провода в 2-3 раза с помощью кусков изолированных в месте подсоединения к пластмассовой трубке проводов из алюминия! Подключение выводов производить следует только после проверки их специальным оборудованием: мегомметром. Необходимо загрузку фаз распределить равномерно с низкой стороны подстанции!

Электрообогрев можно начинать только после полного завершения всех подготовительных работ и выполнения всех без исключения указаний техники безопасности! Во всех конструкциях необходимо соорудить скважины для измерения температур!

С помощью токоизмерительных клещей следует измерить пусковую силу тока в нагревательных элементах. Если показания превышают номинально допустимые, необходимо снизить напряжение сети. Измерение t и силы тока производить через каждый час в первые 3 часа работы и 1 раз в смену после 3-х часов. Все показания следует заносить в журнал бетонных работ.

Если есть возможность, конструкции следует укрепить! Длительность обогрева обеспечивает набор прочности бетона не менее 50% от марки бетона, который был уложен. Определяется это испытанием контрольных образцов или с помощью других методов.

Указания по технике безопасности при обогреве бетона проводом ПНСВ
Электрообогрев бетона с помощью провода ПНСВ следует проводить, соблюдая требования техники безопасности, касающиеся бетонных и ж/бетонных работ, а также электробезопасности.
Слежение за исполнение всех требований безопасности и электробезопасности, приказом назначается на ИТР, именующего квалификационную группу по электробезопасности не ниже 4.
Установку электрооборудования и электросетей, слежение за работой и включение элементов выполняют электромонтеры, с квалификационной группой не ниже 3.
Рабочие остальных специальностей, проводящие смену на посту электрообогрева и вблизи него, должны получить инструкции относительно безопасности. В период обогрева проводом ПНСВ посторонние лица на объекте не допускаются!
Пост электрообогрева ограждается в соответствии с государственным стандартом 23407-78, кроме того, он должен быть оборудован световой сигнализацией и знаками безопасности, должно быть обеспечено и хорошее освещение! Сеть электрообогрева должна отключатся при перегорании ламп сигнальных.
Греющие элементы провода ПНСВ включаются при отключенной сети
Температура бетона и сила тока измеряется персоналом, имеющий квалификационную группу не ниже 2.

---

технические характеристики, толкование и применение

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка сокращений и оформление
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Как заменить

Расшифровка сокращений и оформление

Обозначение ПНСВ расшифровывается как:

• П — провод;
• Н — отопление;
• С — сталь;
• В — в виниловом чехле.

Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице приведены основные технические характеристики ПНСВ:

Количество жил	1 шт.
Основной материал	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура установки	Не ниже -15 градусов Цельсия
Рабочая температура	от -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Плотность мощности	1,5–2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом;
Сопротивление изоляции	1 МОм / 1 км
Толщина изоляции	0,8-0,17
Режим работы	Прерывистый или продолжительный
Потребление	50-60 м.п. за 1 м3 бетона
Срок службы	15 лет

В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:

Область применения

Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.

Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм

Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм

Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трехфазному трансформатору представлена ​​на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.

Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.

Как заменить

Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.

Напоследок рекомендуем посмотреть полезное видео по теме:

На этом мы заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где можно использовать этот проводник, как он подключается к сети и какой имеет аналоги.

Аналогичные материалы:

• Что такое резистивный кабель
• Ошибки при монтаже теплых полов
• Кабельный обогрев водопроводных труб

Опубликовано: 28.04.2018 Обновлено: 30.07.2018 Пока без коментариев

Типы проводов для электромонтажа



Электрический провод, кабель или шнур — медная или алюминиевая жила, по которой проходят ток и изоляция, предохраняющая линию от короткого замыкания, а человека от воздействия опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материала изоляции, что определяет его устойчивость к нагреву, воздействиям окружающей среды и вероятность возгорания.

Содержание

• Основные типы проводов
• Провода силовые
  • VVG является лидером на рынке
  • NYM Cable
  • кг — Гибкий кабель
  • VBBSHV — бронированная
• Телефонные кабели
• Антенные кабели
• Специальные целевые. Нестандартная декоративная проводка

Основные типы проводов



В первую очередь разделение производится по назначению. Самыми первыми видами электрических проводов и кабелей были силовые кабели, предназначенные для доставки электроэнергии потребителю. Потом выяснилось, что для передачи электроэнергии выгоднее использовать переменный ток и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. В результате силовые провода делятся на те, которые передают электроэнергию от электростанций в города (напряжением 20-150 тысяч вольт), и те, которые непосредственно доводят ее до домов потребителей (110-380 вольт).

С изобретением и развитием телефонной связи появились и соответствующие провода — так как для работы телефонов не требуется большого напряжения, использовать для их линий силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабели с соответствующим количеством жил и защитой от влаги.

С развитием радио и телевидения понадобились специальные провода для соединения устройства воспроизведения сигнала с антенной. Одним из основных требований к ним является наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда возникла необходимость соединения компьютеров в единую сеть, понадобились новые типы кабелей и проводов — именно для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных оставалась на очень низком уровне. Прорыв в этой области произошел с изобретением оптического волокна, которое использовалось для передачи сигналов на большие расстояния. Для соединения локальных локальных сетей использовались витые пары.

Кроме основных видов проводов используются нестандартные — например, для отопления, освещения или просто декоративные.

Провода силовые

Предназначены для передачи электроэнергии от электростанций к распределительным трансформаторам и далее к конечному потребителю. В первом случае используются провода, рассчитанные на эксплуатацию на открытом воздухе и выдерживающие напряжение до 150 кВ — оптимальное значение для передачи электроэнергии на большие расстояния.

Электропроводка бытовая силовая рассчитана на переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токонесущих жил, которые могут быть изготовлены из алюминия, его сплавов или меди. Алюминий дешевле в производстве, а медь имеет меньшее сопротивление электрическому току, поэтому они имеют меньшее сечение. Проводку предпочтительнее использовать медную — она ​​долговечнее и надежнее, но из-за цены алюминий все же используется достаточно часто, а в ЛЭП и вообще — почти везде.

ВВГ – лидер рынка

Кабель с двойной ПВХ изоляцией для электросетей — разноцветный на каждой жиле и общем кембрике. Токопроводящие жилы одно- или многопроволочные сечением 1,5-240 мм². Имеет следующие разновидности:

• АВВГ. Буква «А» перед названием говорит о том, что жилы кабеля изготовлены из алюминия.
• ВВГнг. Изоляция проводов негорючая в широком диапазоне температур.
• ВВГп. Отличается только внешне — плоской формой.
• ВВГз. Кабель повышенной безопасности — внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Изготовлен по европейским стандартам и хотя по токопроводящим свойствам аналогичен проводам ВВГ, но по классу изоляции превосходит отечественные аналоги, так как при изготовлении пустоты между жилами заполняются резиной с покрытием. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Допускается установка на открытом воздухе, но с дополнительной защитой от солнечного света, так как изоляция не устойчива к ультрафиолетовому излучению. В отличие от отечественных аналогов, его можно укладывать с радиусом изгиба в 4 его диаметра.

КГ — гибкий кабель

Не теряя своих свойств, кабель может эксплуатироваться при температуре от -60 до +50 С°. Чаще всего используется для подключения электроприборов к сети, а его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токопроводящие жилы только медные многопроволочные с резиновой изоляцией. Число может быть от 1 до 6, скрытое под общей внешней оболочкой.

ВББШв — бронированный

Повышенную защиту от механических повреждений обеспечивают ленты, которыми обматывают провода перед нанесением основного слоя изоляции. Токопроводящие жилы из меди, с раздельной изоляцией из ПВХ, в количестве 1-5 шт., состоящие из одной или нескольких жил. Одиночные жилы используются для передачи постоянного тока.

Есть одно ограничение на использование кабеля — не рекомендуется прокладка без УФ-защиты. Используются следующие типы:

• АВББШв — с алюминиевыми жилами;
• ВББШвнг — при чрезмерном нагреве изоляция не горит, а тлеет;
• ВББШвнг-ЛС — минимум дыма и газов при тлении.

Кабели телефонные

Провода и электрические кабели бывают двух видов — для подключения коммутатора к линии и для подключения к ней отдельных абонентов.

• ТППэп — кабель с жилами сечением 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые ее варианты позволяют подключать к станции коммутаторы на 500 абонентов. Для удобства телефонисток отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такого деления может и не быть. Экранирующие и защитные слои кабеля позволяют использовать его во всех существующих кабельных каналах — подземных и воздушных.
• ТРВ представляет собой плоский провод с двумя или четырьмя жилами и изоляцией из ПВХ, которым один или два абонента подключаются к распределительному шкафу. Предназначены для прокладки телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
• ТРП — аналог ТРВ, но с ПЭТ изоляцией. Это более устойчивый материал, поэтому ТРП можно устанавливать на открытом воздухе.
• ШТЛП — шнур плоский с сечением многожильных жил от 0,08 до 0,12 мм². Его назначение — прокладка телефонных линий и соединений внутри телефонных аппаратов (при изготовлении или ремонте).
• ПРППМ представляет собой плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может укладываться в грунт и на опоры, сохраняет свои свойства при температуре от -60 до +60 С°.

Кабели антенные

Основная их задача – без искажений передать сигнал от антенны к приемному устройству. Конструктивно он представляет собой единую медную жилу, по которой передается сигнал. Для защиты от механических повреждений и устранения частотных накладок жилу изолируют слоем вспененного полиэтилена толщиной 1-2 мм. Основная жила защищена от паразитных токов экранирующим слоем из фольги или оплетки. Снаружи все зашито оболочкой из ПВХ.

Несмотря на свою простоту, эти кабели имеют множество характеристик на выбор:

• Электрическое сопротивление основного проводника — влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи требуемые параметры будут сильно различаться — чем выше частота, тем сильнее ток растекается по поверхности, поэтому во втором случае необходимо использовать кабель с многопроволочной жилой.
• Качество экранирования — здесь целесообразно учитывать характер паразитных токов и выбирать экран из сплошной фольги или оплетки для их нейтрализации.
• Обязательно нужно учитывать, где будет проложен кабель – нужна ли ему защита от механических воздействий и стойкость к перепадам температур.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных типа проводов — для соединения конечных пользователей с распределительным устройством и соединения последних со всемирной паутиной.

Оптическое волокно, используемое для передачи данных на большие расстояния, не является электрическим кабелем, поскольку по нему протекает не электрический ток, а световые импульсы, которые еще нужно преобразовать в электрические. Для соединения таких проводов необходимо специальное оборудование и высококвалифицированный персонал, поэтому в быту они практически не используются.

Витая пара. Хорошо знакомый интернет-пользователям провод — это такой кабель, который подходит к компьютеру и подключается к его сетевой карте. Конструктивно он состоит из восьми токоведущих жил, скрученных попарно. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и, в зависимости от классификации провода, все вместе они могут быть покрыты дополнительными защитными и экранирующими слоями:

• УТП — все провода скручены попарно, а сверху покрыты только внешней оболочкой;
• FTP — под внешней оболочкой находится слой фольгированного экрана;
• STP — кабель с двойным экраном. На каждой витой паре отдельный экран и весь он окружен оплеткой из медного провода;
• S/FTP тоже двойное экранирование, только здесь используется экран из фольги.

Провода специального назначения

Те же виды электрических проводов применяют, если для них нужны особые свойства, которыми не обладают обычные кабели, и для соединения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или даже невозможно. Например, обычные провода нельзя использовать при подключении электрических духовок, нагревающихся до высоких температур. То же самое касается бань или погребов, где помимо температуры необходимо учитывать фактор влажности.

Помимо воздействия температуры и влаги необходимо учитывать вероятность механических повреждений, особенно для проводов, проложенных под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой проводки в местах с повышенными температурами — не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрации, 100% влажности воздуха, не портится от плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Провод стальной одножильный в ПВХ-изоляции с сечением жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через него электрического тока. Чаще всего его используют в качестве нагревательного элемента в теплых полах или на строительных площадках при заливке бетона в холодное время года — это позволяет использовать бетонные растворы при минусовых температурах.

Взлетно-посадочная полоса. Провод многожильный одножильный, сечением от 1,2 до 25 мм² с двойной изоляцией. Предназначен для работы в артезианских скважинах, где используется для подключения питания к двигателям электронасосов — т.е. не боится воды и высокого давления.

Декоративная проводка на заказ

Светодиодный кабель. Кроме основных проводников имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться при включении провода в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет перерезать провод в любом месте, а также в случае повреждения показывает место обрыва кабеля. Если выбрать провода с разными цветами светодиодов, то можно создавать целые картины, что и определяет самую популярную нишу использования такого кабеля — сценические эффекты и подключение необходимого для них оборудования.

Электролюминесцентные провода — работают за счет явления предпробойной электролюминесценции твердых тел. Основная жила провода покрыта люминофором и диэлектрическим слоем. Сверху его обматывают двумя тонкими проволочками и на все наносят диэлектрик — прозрачный или цветной. По сути, основная жила и дополнительные провода представляют собой конденсатор, для которого необходим переменный ток частотой от 500 до 5,5 тысяч Герц и напряжением около 100-150 Вольт. При зарядке и разрядке конденсатора под действием электрического поля люминофор начинает светиться по всей своей длине. По всем параметрам такой провод лучше неоновых трубок — у него меньше энергозатрат, он дешевле в производстве, не ограничен по длине и может свободно менять свою форму.

К

К декоративной проводке относится и та, что используется для стиля «ретро». Это обычные силовые кабели, но предполагается, что они будут не скрыты в стене, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух- или трехжильные провода со скрученными между собой жилами.

Это магистральные кабели для передачи электрического тока, радиосигналов и цифровых данных. Конечно, разновидностей и аналогов еще достаточно много, только перечисление которых займет много времени, поэтому, например, были выбраны те из них, характеристики которых наиболее полно соответствуют классу представляемых ими проводов.

саморегулирующийся нагревательный провод, зимой

При возведении монолитных бетонных конструкций применяется несколько технологий, необходимых для создания оптимального температурного режима. Это может быть использование специальных проводов для отопления или автоматов, а также теплиц. Первый вариант наиболее востребован, так как по сравнению с аналогами он менее энергоемкий и финансово затратный.

Содержание

1. Зачем нужен подогрев бетона
2. Принцип работы и виды нагревательных проводов
3. Разновидности и особенности кабелей КДБС и ВЭТ
4. Электрообогрев бетона проводом ПНСВ
5. Монтаж провода
6. Достоинства и недостатки
7. Монтаж секционного нагревательного кабеля
8. Профи

   5 и минусы сегментированного кабеля

9. Постобработка бетона

Зачем нужен подогрев бетона

Если вода в бетонном растворе замерзнет, ​​то он не наберет технологической прочности

Электрообогрев бетона необходим в холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, что влечет за собой гидратацию бетонного раствора. Смесь не затвердевает как требуется, а частично застывает.

С приходом тепла начинается активный процесс оттаивания, в результате чего нарушается монолитность конструкции, что негативно сказывается на долговечности и устойчивости к проникновению влаги в полости монолитных блоков.

Во избежание нежелательных и опасных последствий для здоровья и жизни человека необходимо обязательно прогревать бетон зимой специальными проводами. Расчет метража и схемы укладки осуществляются на этапе проектирования здания.

Принцип работы и типы нагревательных проводов

Наиболее распространен нагревательный провод типа ПНСВ. Это связано с простотой монтажа и доступной ценой по сравнению с аналогами.

Также часто используется аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав — полипропилен, за счет чего удается увеличить максимальную мощность теплоотвода.

В таблице приведены основные технические и физические характеристики проводов ПНСП и ПНСВ.

Марка провода	Расчетная масса 1000 метров провода, кг	Оптимальная длина участка нагрева при 220 В, м	Номинальный наружный диаметр, мм	Номинальное значение электрического сопротивления нагрева 1 метра проводник, Ом
ПНСВ	19	110	2,8	0,12
PNSV	18,5	95	2,7	0,18
PNSV	18	80	2,6	0,22
PNSP	16,4	130	2,8	0,11
PNSP	12,7	100	2,6	0,12
PNSP	14,5	110	2,7	0,14
PNSP	11,1	85	2,5	0,18
PNSP	9,6	75	2,4	0,22

Нагревательные провода типа ПНСП и ПНСВ применяются также для организации теплых полов в жилых помещениях.

Основная трудность, с которой сталкиваются строители при использовании нагревательных проводов – это необходимость расчета необходимой длины. Незначительные ошибки исправляются путем регулирования напряжения, подаваемого на нагревательный трансформатор.

Разновидности и особенности кабелей КДБС и ВЭТ

Нагревательный провод ПНСВ

Несмотря на широкое распространение, описываемые виды нагревательных кабелей имеют существенный недостаток — необходимость применения специального дорогостоящего оборудования, регулирующего мощность тепловыделения изменением напряжения.

Решение проблемы – применение двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название KDBS, а европейская — BET (производитель — Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети 220 В.

Отличий в конструкции отечественных и европейских моделей практически нет. В таблице представлен сравнительный анализ.

Technical features	KDBS	BET
Degree of protection	IP67	IP67
Section size, m	10 to 150	3.3 to 85
Диаметр номинальный, мм	7	6
Рекомендуемое радиус изгиба	35	25
Изоляционный материал. модели и длины, колеблется в пределах 35-45
Рабочее напряжение, Вольт	220-240	220-230

. Отечественные модели имеют свои особенности маркировки. Их кодируют в следующем виде: ХХКДБС YY, где ХХ – показатели погонной мощности, а YY – длина участка.

Электрообогрев бетона проводом ПНСВ

Заливка раствора в подготовленную к прогреву форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

1. Нагревательный элемент равномерно распределяется в точке застывания. Важно, чтобы части кабеля не соприкасались друг с другом. Объект обогрева не должен выходить за границы конструкции и взаимодействовать с опалубкой.
2. Перед выводом концов кабеля за границы обогрева холодные концы надежно соединяются с выводами обогрева пайкой. Для максимальной защиты места пайки дополнительно обернуты металлической фольгой.
3. Проводится тестовая проверка с помощью мегомметра и измеряется токовая нагрузка по фазам.
4. Если система исправна и к реализации проекта нет претензий, конструкция заливается бетоном.
5. Ток подается через понижающую трансформаторную подстанцию.

Это самый простой способ, позволяющий эффективно прогревать бетон проволокой, не нарушая особенностей эксплуатации.

Установка проволоки

Схема укладки проволоки

Проволока укладывается внутри опалубки еще до заливки бетона в полости. Как правило, он крепится к арматуре мягкой алюминиевой проволокой, но по технике безопасности такой подход в реализации не приветствуется. Минимальный радиус изгиба составляет не менее 25 см из-за высокой жесткости стального сердечника. Это правило особенно актуально при понижении температуры окружающей среды, несмотря на то, что виниловый утеплитель сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может повредить целостность изоляционного слоя.

Для равномерного нагрева провода укладываются параллельно друг другу с интервалом не более 15 см. За 5 куб.м. бетона требуется около 30 м кабеля типа ПНСВ 1.2.

При напряжении 220В требуется около 17 метров кабеля, а при 380В не менее 31 метра. При таком подходе вся система будет прогреваться равномерно. Если проложен участок большей длины, то выделение тепла будет происходить не дальше 5-6 метров от точки подключения к подающей сети.

Кабель подключается к сети вне опалубки. Как правило, это делается с помощью алюминиевых проводников, которыми плотно обмотаны концы ПНСВ в несколько витков.

Преимущества и недостатки

Таким образом, обогрев монолитных бетонных конструкций выгоден благодаря экономичному потреблению энергии и низкой стоимости кабелей. Особое внимание следует обратить на стойкость проволоки к химическому воздействию (кислоте и щелочи), что позволяет использовать их при введении в строительную смесь различных добавок.

Несмотря на существенные преимущества, есть и недостатки:

• необходимость использования специального оборудования — ПТ;
• сложность расчета требуемой длины кабеля.

Стоимость специального оборудования — понижающих станций — высока. Процесс использования непродолжителен, а стоимость аренды обычно составляет около 10% от стоимости объекта. Применение сварочных аппаратов представляется возможным при обогреве небольших конструкций.

Монтаж секционного нагревательного кабеля

Нагревательный провод в опалубке

При монтаже секционного нагревательного кабеля с разделкой проблем не возникает, так как нагреватели продаются в готовых секциях, а не в бухтах. Для бетонирования зимой требуется расчет мощности нагрева элемент на основе бетонных кубов, используемых в монолитной бетонной конструкции.

К технологии ТМТ бетона прилагается инструкция, где указано, что 1 куб.м на подогрев. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если вы воспользуетесь несколькими простыми приемами, то сможете значительно сократить счет за электроэнергию:

• предварительно утеплить опалубку;
• использовать специальные насадки для смеси, которые позволяют понизить температуру замерзания раствора.

Если предстоит заливка перекрытий или балок, расчет необходимого материала ведется из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возведение объемных конструкций, например двутавровых железобетонных балок, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита нагревательных проводов позволяет надежно крепить их к арматуре.

Расстояние между электронагревателем и поверхностями конструкции должно быть не менее 20 см. Для равномерного нагрева расстояние между кабелями должно быть одинаковым.

Плюсы и минусы сегментированного кабеля

Кабель КДБС для обогрева бетона

Сегментированные провода имеют неоспоримые преимущества по сравнению с аналогами:

• простой расчет длины необходимого нагревательного элемента, простота монтажа;
• вероятность поражения электрическим током минимальна;
• для организации обогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести относительно высокую стоимость.

Бетон постобработки

Вскоре после прогрева бетонных монолитных конструкций приступать к их обработке невозможно. Строительный материал должен быть предварительно затвердевшим и достичь оптимальной марочной прочности.

Противопоказаны также ударные нагрузки. Резка разрешена. Для этого используется оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона нагревательными проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для нагрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход будет стоить заказчику больших финансовых затрат.

Классификация и маркировка, специальные и нестандартные

Содержание статьи:

• Основные понятия
• Различие проводников по материалу
• Основные типы проводов

Электротехническая промышленность предлагает покупателям широкий выбор проводников для создания электропроводки, подключения устройств к электросети. Вся продукция (провода, шнуры, кабели) имеет свои технические характеристики, условия эксплуатации и назначение. Для того, чтобы суметь разобраться в многообразии товаров и выбрать оптимальный вариант для работы, необходимо разобраться, что это за провода и правильно расшифровать маркировку.

Основные понятия

Конструкция кабеля

Провод – изделие, состоящее из нескольких частей, проводящих электрический ток. Проводники используются для подключения устройств к розетке. Основные части включают свинцовые жилы и изолирующий слой.

Под жилым понимают провод из металла, по которому проходит электрический ток. Важнейшими его характеристиками являются материал изготовления, количество тонких проволок и площадь сечения. Провода можно разделить на однопроволочные (монолитные) и многопроволочные. Гибкость проводника зависит от количества жил — она ​​увеличивается с количеством проводов. То, какой ток может проводить провод, зависит от площади поперечного сечения. Каждый материал может пропускать различный ток с одинаковым поперечным сечением. Для выбора провода нужно пользоваться специальными таблицами, в которых указана максимальная нагрузка для определенной площади сечения.

Изоляция — диэлектрический защитный слой, помогающий защитить человека от прямого контакта с токопроводом. Кроме того, изоляция позволяет разместить несколько жил рядом без риска короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой изготавливают из ПВХ, резины, полиэтилена и других материалов.

Часто делают несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, неустойчивых грунтах, под дорогами. В состав также входят броня, внешний и наружный защитные слои.

Информацию о материале проводов и изоляции, площади поперечного сечения можно найти в буквенно-цифровой маркировке. Он регламентирован правилами и одинаков для проводов и кабелей различного назначения. Буквы обозначают тип проводника, материал исполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.

Различие проводников по материалу

Основными материалами, из которых изготавливаются разные виды проводов, являются медь и алюминий. Реже сердечники изготавливают из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.

Алюминий

Кабель с алюминиевыми жилами

Жилы из алюминия стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по электропроводности после серебра, меди и золота. Это позволило удешевить производство кабеля и упростить электрификацию.

К преимуществам относятся:

• дешевизна;
химическая стойкость
• ;
• малый вес.

Недостатки:

• хрупкость;
• разрушение защитной оксидной пленки под воздействием температуры;
• сложность пайки;
• ухудшение электропроводности из-за наличия примесей;
• короткий срок службы.

Алюминий требует регулярного обслуживания, поэтому такая проводка со временем будет стоить дороже, чем медная. Кроме того, малый срок службы и хрупкость делают невыгодным длительное использование алюминия. По этой причине и из соображений безопасности нельзя использовать алюминиевые провода при прокладке новых линий электропередач.

Медь

Медные жилы в кабеле

Медные жилы обладают высокой проводимостью. Другие преимущества:

• высокая гибкость;
эластичность
• ;
• Надежность;
• прочность;
• простота пайки и сварки;
• долгий срок службы.

Недостатки:

• стоимость;
• большой вес из-за высокой плотности;
• контактное окисление на воздухе – необходимо смазать поврежденное место специальными средствами.

Медь более выгодна в использовании. Это связано с его характеристиками, длительностью эксплуатации и простотой монтажа. Именно медные жилы используются во всех видах электропроводки.

Основные типы проводов

Важнейшим фактором при выборе электропровода является мощность подключаемого бытового прибора. В быту чаще всего используются типы электрических проводов ПУНП, ППВ, ПВС, ШВВП и другие.

Плоские провода

Провод ПУНП нестандартного белого цвета

Все кабели данной группы имеют схожие характеристики и назначение.

• ПУНП — плоская жила с защитой и однопроволочными медными жилами марки ПБПП (может именоваться также ПУНП) сечением от 1,5 кв.мм до 6 кв.мм. В качестве внешней и внутренней изоляции используется ПВХ. Температуры эксплуатации — от -15° до +50°С. Минимальный радиус изгиба — 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное применение – осветительная группа, розетки.
• ПБППг — Уже по названию можно понять отличительную черту этого проводника — это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
• АПУНП — Провод с обозначением АПУНП представляет собой однопроволочную алюминиевую жилу. Участок 2,5 — 6 кв.м. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как это запрещено положениями ПУЭ. Он имеет низкую стоимость.

Все эти плоские провода можно использовать только в освещении. Для других целей лучше приобрести другие проводники.

С перемычками

Основными представителями этой группы являются ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые изготовлены из ПВХ, а также изоляционному слою. Состоит из 2-3 однопроволочных жил сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Температура эксплуатации от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Его можно использовать при 100% влажности. Минимальный радиус изгиба составляет 10 размеров диаметров.

Аналог описываемого проводника — АППВ с алюминиевыми жилами. Участок начинается от 2,5 кв.м. Эти типы проводов подходят для осветительных и силовых групп.

Одножильный

Провода рекуперации

Рекуператор изготовлен из алюминия и представляет собой одножильный провод сечением 2,5 кв. мм. до 16 кв.мм. однопроволочные и 25-95 кв.мм. для многопроволочной конструкции. В качестве изоляции используется ПВХ, что позволяет работать при 100% влажности и температуре от -50°С до +70°С. Ограничений по применению нет.

Также представителями одножильных электротехнических изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода используется однопроволочная медная жила сечением 0,75-16 кв.мм. или многопроволочные сечением 16-95 кв.мм. Мягкая проволока ПВ3 активно используется в местах, где требуются частые изгибы и переходы.

Жилы для электрических шнуров

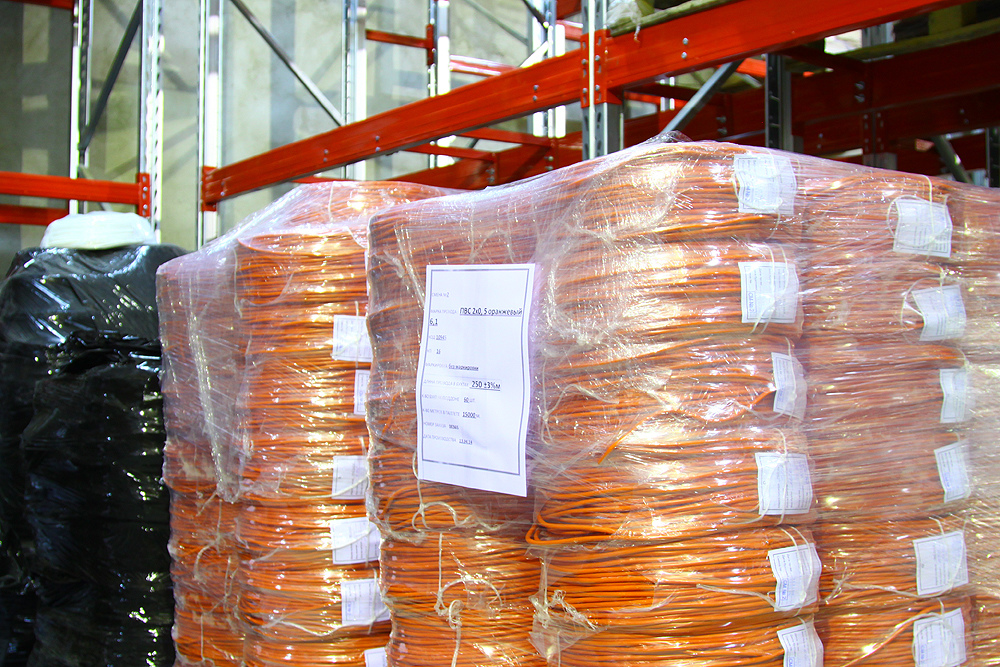

Пример маркировки провода ПВС

ПВС — медный провод с многожильным строением, имеющий сечение 0,75-16 кв.мм. Утеплитель разноцветный для удобства мастера, оболочка белая. Работает на частоте 50 Гц и напряжении 380 В. Обладает высоким уровнем гибкости. Рассчитан примерно на 3000 изгибов и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.

ШВВП — провод медный многожильный для соединения, состоящий из двух или трех многожильных проводов. Сечение 0,5-0,75 кв.мм. Не используется для проводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.

Кабели силовые

Кабель ВВГ различных сечений

Кабели силовые обжимные применяются для внутренней и наружной прокладки. Наиболее распространен отечественный ВВГ. Применяется для передачи тока до 1000 В. Существуют различные модификации проводов с однопроволочными и многопроволочными жилами сечением до 240 кв. Наружная и внутренняя изоляция из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относятся АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляцией резиновой стружкой или нитями ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.

NYM

Европейским аналогом VVG является NYM. Он надежнее, так как изготовлен из качественных материалов и прошел более строгие испытания. По назначению это бытовой кабель для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Не используйте NYM под прямыми солнечными лучами и не укладывайте прямо в бетон.

KG гибкий кабель состоит из 1-6 многожильных медных проводов. Он рассчитан на работу при напряжении до 660 В и частоте не более 400 Гц. Для внутренней и внешней изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температуре от -60°С до +50°С. Область применения — подключение мощных установок (сварочный аппарат, обогреватель, генератор). Это дорого, поэтому в быту чаще используются кабели ВВГ.

ВББШв — медная жила с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из материала ПВХ. Броня под нижней оболочкой создана из двух металлических полос. Выдерживает нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно применяются следующие модификации — АВББШв (из алюминия), ВББШвнг (негорючие), ВББШвнг-лс (нет эмиссии дыма и едких газов при тлении).

Проводники информационные

Кабель антенный ПК75

Подключение телефонов, компьютеров, телевизионных антенн осуществляется с помощью специальных кабелей для передачи информации.

Антенный кабель ПК75 состоит из медной одно- или многопроволочной жилы. Сечение 1 кв.мм. Изоляционный слой выполнен из полиэтилена и экранирующей оплётки. Наружная изоляция выполнена из батиста. Используется для передачи слаботочных сигналов высокой частоты.

Компьютерная витая пара используется для подключения ПК к локальной сети. Он представляет собой 4 или 8 проводов, которые попарно переплетаются друг с другом. Для дополнительной защиты установлена ​​разрывная нить. Существуют различные типы кабелей с экранированием и без него, которые используются для различных целей.

Телефонные провода слаботочные. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.

Кабели специализированные

ВПП

Для работы в нестандартных условиях используются жилы с особыми характеристиками. К ним относится нагревательная проволока ПНСВ. Изготовлен из стали и оцинкован. Для утепления выбирают термостойкий ПВХ или полиэтилен, сохраняющий свои свойства в диапазоне температур от -50°С до +80°С. Работают при нагрузке 220-380 В. Основная сфера применения – создание пол с подогревом.

ВПП — кабель медный сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температуре от -40°С до +80°С. Обычно его используют для питания насосов, опускаемых в скважины.

РКГМ — кабель силовой медный одножильный термостойкий монтажный. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве изоляционного материала используется кремнийорганический каучук. Внешняя оболочка изготовлена ​​из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Область применения — места с повышенными температурами (бани, сауны, электропечи).

Виды кабелей и проводов

Количество разновидностей проводов, электрических шнуров и кабелей исчисляется десятками тысяч — только произведенных по отечественным ГОСТам зарегистрировано более 20000. Хорошая новость заключается в том, что не обязательно знать «в лицо» все существующие типы кабелей и проводов и их назначение — достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Содержание:

1. Основные понятия
2. В чем разница между кабелем и проводом
3. Различие кабелей и проводов в зависимости от материала жилы
4. Различия кабелей и проводов в зависимости от изоляции
5. Типы проводов
6. Типы кабелей
7. Маркировка кабельной продукции

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жилая электропроводка

Жилая представляет собой провод из металла, способный пропускать через себя электрический ток. У него две важнейшие характеристики — количество проводов, из которых он состоит, и сечение, определяющее пропускную способность.

По количеству жил жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость сердечника – чем больше в нем задержек, тем легче он гнется. На это следует обратить внимание при выборе провода или кабеля для определенных целей – если разводку в стенах можно выполнить однопроволочными жилами, то для замены шнура питания электроприбора нужно брать провода с многопроволочными ядра. Между отдельными жилами многопроволочной жилы изоляции нет — обычно они просто скручиваются между собой.

Однопроволочный сердечник.

Многожильный провод.

Площадь поперечного сечения проводников определяет суммарную мощность тока, которая может быть по ним пропущена. Поскольку сечение провода является основным параметром, используемым при расчете пропускной способности электропроводки, производители обязаны указывать его на изоляции жилы. Во избежание путаницы это делается через равные промежутки — обычно до 1 метра, а если провод голый, то сечение указано на упаковке бухты, но желательно перепроверить штангенциркулем или микрометром . Также нужно быть внимательным при покупке проводов недорогих марок – ГОСТ имеет определенные допуски на толщину жил и иногда производители активно этим пользуются. Например, есть марки проводов с допуском до 30% и если точность оборудования позволяет, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все будет в пределах нормы. закон.

Различия есть и в форме проводов — в основном они круглые, но в ряде разновидностей провода и кабели изготавливаются, например, секторные — одножильные и многожильные. Это улучшает общую компоновку сердечников и уменьшает внешний диаметр всего изделия.

Электрическая изоляция

Основная задача изолирующего диэлектрического слоя – защитить человека от контакта с токоведущим проводником. Также наличие изоляции позволяет ставить несколько жил рядом, не опасаясь короткого замыкания между фазой и нулем (контакт фазного провода с землей) или другими фазами.

Для различных целей применяют определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные — поливинилхлорид или целлулоид. Для бытовой электропроводки чаще всего используется полимерная изоляция – ее свойства не только защищают жилы от замыкания, но и защищают их от механических повреждений, повышенной влажности и других внешних факторов.

Изготавливают также бронепровода и кабели с многослойной изоляцией, внутри которых находится дополнительная оплетка или стальная лента. Применяются на неустойчивых грунтах, при прокладке линии под дорогами и в подобных условиях.

Чем отличается кабель от провода

Одни и те же проводники электричества можно назвать кабелем, проводом или шнуром. При этом, по правде говоря, и покупатели, и некоторые продавцы особо не заморачиваются над правильной формулировкой.

Провод – основа

По определению провод – это один или несколько токонесущих проводников, соединяющих два участка электрической цепи. Жилы могут быть однопроволочными и многопроволочными, неизолированными или изолированными и различающимися по другим характеристикам. Также существует отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки — каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрыто кембриком из полимеров. или аналогичные материалы.

Неизолированные провода в бытовых условиях практически не используются — их часто применяют для передачи электроэнергии по воздушным линиям и в других местах, куда человек не имеет доступа без разрешения.

Изолированные провода сами по себе мало используются в быту — они больше используются внутри различного электрооборудования или в электрической сети электромобиля.

Кабель — сборный

По структуре кабель аналогичен проводу в оболочке — это одна или несколько токонесущих жил, каждая из которых находится в своей изоляции, плюс еще один изолирующий и защитный наружный слой из полимеров, пластик или резина.

Основное отличие кабеля от провода нужно искать внутри — если последняя внешняя оболочка представляет собой просто трубку, то пространство между токоведущими жилами — нитями, лентами или обмазочным составом в кабеле дополнительно заполняется. Это предотвращает слипание жил, которые могут немного смещаться относительно друг друга при изгибе кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Кроме того, выделяются бронированные кабели — они имеют несколько слоев внешней изоляции, между которыми находится защита от механических повреждений в виде оплетки или прерывистых металлических полос.

Шнур — Гибкость

Основное применение электрических шнуров — подключение бытовых приборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибам, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Во избежание перерасхода меди при изготовлении приборов сечение шнуров выбирают в зависимости от мощности подключаемых приборов. Для небольших электроприборов, вроде электробритвы, это будет 0,35 мм², для телевизоров достаточно 0,5 мм², а для устройств с электродвигателем от 0,75 мм².

Шнуры не имеют строгих стандартов по длине, но чаще всего это 1, 1,5, 2, 3,5, 4 и 6 метров. Часто электроприборы оснащают шнурами с неразборными (одноразовыми) вилками, а у некоторых приборов под наружную изоляцию вплетают арматуру для повышения механической прочности. Если предстоит смена электрошнура на приборе с ТЭНами: утюге, бойлере, чайнике или электроплите, необходимо учитывать, что изоляция должна быть с повышенной теплостойкостью.

В итоге основные отличия

Самостоятельным и отдельным блоком является провод — голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой, также являются проводом, но многожильным. Если поверх многожильного провода имеется дополнительная изоляция, то это защищенный провод. Если между жилами обшитого провода есть дополнительные элементы: армирующие нити, покрытие или часть внешней оболочки «утоплена» между жилами, то это уже кабель. Гибкий провод или кабель, предназначенный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Токопроводящие жилы проводов и кабелей специального назначения могут изготавливаться из различных металлов, но в электротехнике в основном применяют алюминий и медь. Каждая из них имеет свои специфические свойства, преимущества и недостатки, которые необходимо учитывать при выборе материала сердечника для конкретной цели.

Алюминиевые проводники

Изобретение сравнительно недорогого способа добычи алюминия произвело революцию в мировом развитии электрификации, ведь этот металл находится на четвертом месте по электропроводности, опережая только серебро, медь и золото. Это позволило удешевить производство проводов и кабелей и осуществить всеобщую электрификацию.

Такие электрические провода и их виды отличаются дешевизной, химической стойкостью, высокой теплоотдачей и малым весом — они определяли массу электрификации в промышленных и бытовых условиях более полувека.

В свете относительно недавнего засилья алюминия на рынке проволоки, непосвященному человеку может показаться странным запрет положений ПУЭ на использование этого материала в быту. Точнее, нельзя использовать алюминиевые провода сечением менее 16 мм², а это самый распространенный из них для монтажа домашней электропроводки. Чтобы понять, почему существует запрет на использование этих проводов, можно ознакомиться с их преимуществами и недостатками.



+ Преимущества алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.



— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для прокладки стационарной проводки и без изгиба под острым углом. Все гибкие провода и кабели всегда изготавливались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, образующейся при его контакте с воздухом. Со временем при постоянном нагреве контакта из-за протекания через него электрического тока эта пленка ухудшает электропроводность, контакт перегревается и выходит из строя. То есть алюминиевые провода требуют дополнительного ухода, а контакты, по которым проходят мощные токи, покрыты специальной смазкой.
3. Аморфный материал — если сжать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под хомута.
4. Пайка может осуществляться только с использованием специальных средств, а сварка может выполняться в камере инертного газа.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

В итоге алюминий — хороший выбор, если нужно сэкономить здесь и сейчас, но в долгосрочной перспективе его использование обойдется дороже — из-за сравнительно небольшого срока службы и необходимости регулярного обслуживания. По этой причине и дополнительным соображениям безопасности категорически запрещается использовать его для прокладки новых линий электропередач.

Проводники медные

Медь занимает второе место по электропроводности, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием медь имеет всего 2 существенных недостатка, из-за которых уже давно применяется значительно реже. В остальном медь выигрывает по всем параметрам.



+ Плюсы медных проводов

1. Проводимость в 1,7 раза выше, чем у алюминия — меньшее сечение провода позволит пропустить такое же количество тока.
2. Высокая гибкость и эластичность — даже одножильные провода выдерживают большое количество деформаций, а из многожильных шнуров для электроприборов получаются повышенной гибкости.
3. Пайка, лужение и сварка выполняются без применения дополнительных материалов.

— Минусы медных проводов

1. Стоимость — в несколько раз дороже алюминиевых.
2. Высокая плотность — моток медного провода такой же длины и сечения, как и алюминиевый, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Однако это практически не влияет на переходное сопротивление и при необходимости «лечится» смазкой поверхности уже затянутого контакта.

В результате, хотя медь и является более дорогим материалом, но в целом ее использование экономически более выгодно, так как она более долговечна, требует меньших усилий при монтаже и меньшего внимания при обслуживании.

Различия кабелей и проводов в зависимости от изоляции

В кабеле или экранированном проводе изоляция делится на внутреннюю, охватывающую каждую жилу в отдельности, и наружную (внешнюю). Первый предохраняет жилы от соприкосновения друг с другом и обеспечивает их защиту от механических повреждений. Внешний скрепляет все компоненты кабеля и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и других факторов.

Характеристики изоляции

При выборе изоляции ее способность выдерживать:

Напряжение . В бытовых условиях этому вопросу не уделяется особого внимания, так как подавляющее большинство материалов выдерживает до 660 или 1000 вольт.

Высокая температура . При прохождении тока по проводнику часть энергии рассеивается в виде тепла, которое рассеивается с поверхности изоляции в окружающую среду — воздух, если это открытая проводка или уходит в стены, если она закрыта. В определенный момент наступает равновесие, когда количество выделившейся теплоты сравнивается с отдаваемой теплотой. Температура, которая устанавливается в этот момент, должна находиться в пределах так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок также существует температурный предел, который изоляция должна выдерживать определенное время без последствий. Также указано поведение изоляции при чрезмерном нагреве — горение, тление, выделение вредных для человека веществ и др.

Низкотемпературный . Если кабель предполагается использовать на открытом воздухе, то надо дополнительно смотреть на показатель морозостойкости – при определенной минусовой температуре изоляция становится хрупкой, что нужно учитывать при монтаже и дальнейшей эксплуатации.

Стойкость к ультрафиолетовому излучению . Часть изоляционных материалов, обладая другими отличными характеристиками, со временем начинает портиться под воздействием солнечных лучей. Они становятся ломкими и дают усадку – это нужно учитывать, если планируется, например, вывешивать на веранду или дачу.

Механическая прочность на растяжение . Чем больше, тем лучше, хотя, конечно, брать сверхмощный трос для ремонта лампочки смысла нет.

Изоляционные материалы

В электротехнике используется большое количество изоляционных материалов — даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, которые используются чаще всего – для внутренней разводки и подведения электричества в дом.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам — гибкости и износостойкости, чаще всего применяется для изоляции проводов, которые прокладываются внутри помещений. Негорюч и устойчив к агрессивным химическим соединениям. К недостаткам можно отнести неспособность выдерживать морозы ниже -20°С, выделение едких веществ при чрезмерном нагреве.

Резина.

Натуральный материал используется при необходимости получения повышенной гибкости проволоки и стойкости к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, стойкий к отрицательным температурам и агрессивным химическим соединениям, но пластичность плохая.

Силиконовый каучук.

Отличительной особенностью материала является его способность образовывать после сгорания пленку, не пропускающую электрический ток. Это снижает вероятность короткого замыкания из-за перегрева проводки.

Пропитанная бумага.

Хороший диэлектрик, но насколько он защищен от перегрева, уже полностью зависит от вещества, используемого для пропитки.

Карболит.

Хороший изолятор с высокой термостойкостью — мягкий и пластичный материал. Помимо утепления, его используют при изготовлении корпусов для розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы внешней изоляции

В зависимости от назначения кабеля, кроме внешней изоляции, добавляются следующие элементы:

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и изготавливается из фольги или дополнительной оплётки. Цель состоит в том, чтобы создать барьер против паразитных токов, которые могут быть вызваны радиоволнами или излучением соседних электроприборов. Дополнительно выровняйте электромагнитные поля внутри самого провода.

Бронирование



Достаточно толстая металлическая оплетка. Максимальная защита кабеля от возможных механических повреждений — применяется для прокладки на подвижных грунтах или на тех, которые подвергаются постоянным механическим воздействиям — под автомобильными дорогами и т.п.

Хлопковая оплётка.



Дополнительная защита внешней изоляции от механических повреждений плюс защита ее от гниения, для чего оплетка пропитана химикатами.

Оплетка из оцинкованной стали.



Защита провода от механического натяжения — нужна для тех кабелей, которые подвержены риску резких рывков при работе электрооборудования.

Типы проводов

Выбор правильного провода во многом зависит от мощности электроприборов, которые будут через него питаться. Далее рассмотрим различные виды проводов, которые чаще всего используются для бытовых нужд.

Плоский

1. ПБПП (ПУНП).

Провод плоский в оболочке с медными однопроволочными жилами сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал внешней и внутренней изоляции – ПВХ. Может применяться при температурах в диапазоне -15/+50, при монтаже допускается изгиб по окружности радиусом не менее 10 диаметров (так как провод плоский, измеряется ширина — большая сторона) . Предназначен для передачи тока до 250 вольт, частотой 50 герц. Используется в основном для подключения освещения или розеток.

2. ПБПГ (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода — гибкость, которую дает использование многопроволочных жил. Также уменьшает радиус изгиба при монтаже, который составляет 6 диаметров. Все остальные характеристики такие же, как у однопроводной ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

При закупке проводов ПБППП, ПБПППг и АПУНП необходимо помнить, что ГОСТ определяет для них допуск на толщину жилы и изоляции в 30%. Это значит, что сечение провода с пометкой 1,5 мм² на самом деле вполне может быть ≈1 мм². Кроме того, провод АПУНП запрещен к применению положениями ПУЭ и производится только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 вольт, но по вышеуказанным причинам это не всегда так. Поэтому их лучше использовать только для освещения, а для розеток приобрести кабели NYM или ВВГ.

С перемычками

1. ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые выполнены из того же материала, что и их изоляция — ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². По проводу можно передавать ток напряжением 450 вольт и частотой до 400 герц. Изоляция не горит, устойчива к кислотам и щелочам — после монтажа провод можно эксплуатировать при температуре -50/+70°С и в условиях 100% влажности (характерно для 35°С). При монтаже допускается изгиб радиусом 10 диаметров.

2. ПРИЛ.

Те же характеристики, что и у ППВ, но с учетом алюминиевых жил — сечение начинается от 2,5 мм². Назначение — монтаж открытой проводки — освещения и питания.

Одножильный

1. AR.

Отдельный одножильный алюминиевый провод. Жила сечением 2,5-16 мм² является однопроволочной, а 25-95 мм² – многопроволочной. Материал изоляции — ПВХ, стойкий к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (испытания при 35°С), в температурном режиме -50/+70°С. При монтаже соблюдать изгиб радиус 10 диаметров. Особых ограничений для использования нет.

2. PV1.

То же АПВ, только с медной однопроволочной жилой сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. PV3.

Цифра в названии провода указывает на класс гибкости — здесь он значительно выше, так как он многопроволочный для любого сечения жилы. Используется для монтажа линий, где необходимы частые переходы и изгибы. Радиус последней не должен быть меньше 6 диаметров.

Провода ПВ1, ПВ3 и АР выполнены с многоцветной изоляцией, что повышает удобство их использования для монтажа распределительных щитов без применения дополнительной маркировки.

Для изготовления электрических шнуров

1. ПВА.

Медный многожильный провод с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода — передача тока напряжением 380 вольт частотой 50 герц. Из-за высокой гибкости чаще всего используется для подключения электрооборудования — рассчитан минимум на 3000 изгибов. Для укладки внутрь стен не рекомендуется – в таких условиях через 4-5 лет наружный утеплитель начнет разрушаться. Может эксплуатироваться при температуре -25/+40°С, а в модификации ПВСУ — от -40 до +40°С.

2. ШВВП.

Провод медный многожильный, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания светильников или маломощных электроприборов, требующих напряжения до 380 вольт и частоты 50 герц. Не подходит для укладки внутри стен.

Типы кабелей

Помимо стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются для других целей или имеют отдельные функции.

Кабели силовые

Основное назначение силовых кабелей — прокладка внутренней или внешней электропроводки для питания осветительных приборов и розеток. Чаще всего для этого приобретают следующие типы кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Используется для передачи электрического тока напряжением до 1000 вольт и частотой 50 герц. В зависимости от модификации применяют одно- и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя ПВХ изоляция защищает жилы от повышенной влажности — до 98% при температуре +40°С. Популярные модификации кабеля ВВГ:

АВВГ — тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг — изоляция не поддерживает горение.

ВВГп — плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз — между внешней и внутренней изоляцией имеется заполнение в виде резиновой крошки или дополнительных поливинилхлоридных нитей.

Все разновидности изоляции имеют хорошую механическую и химическую стойкость, радиус изгиба 10 диагоналей.

2. NYM

По конструкции является аналогом кабеля ВВГ, но изготовлен не по российским ГОСТам, а по европейским стандартам, разработанным немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, которые используются при его изготовлении, более качественные, а допуски более жесткие. Отличительной особенностью кабеля является прослойка между внутренней и внешней изоляцией из резины с покрытием 9.0003

По своим характеристикам и назначению NYM является бытовым кабелем для монтажа розеток или освещения — состоит из 2-5 токопроводящих многожильных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температуре -40/+70°С, а радиус изгиба при монтаже составляет всего 4 диаметра. Кабель

NYM применяется для прокладки наружной и внутренней электропроводки. Ограничений всего два – не допускать попадания прямых солнечных лучей и не прокладывать кабель непосредственно в свежезалитом бетоне – в таких случаях следует использовать гофрированные трубы или кабель-каналы.

В зависимости от количества жил их изоляция окрашивается в следующие цвета: черный, синий, желто-зеленый, коричневый и еще один черный с дополнительной маркировкой.

3. КГ — кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на переменное напряжение до 660 Вольт и частотой до 400 Герц. Материал внутренней и внешней изоляции – резина, что придает кабелю повышенную гибкость и позволяет эксплуатировать при температурах -60/+50°С.

Используется в основном для подключения к сети мощного электрооборудования — сварочных аппаратов, отопительных приборов, генераторов и т.д. При необходимости можно использовать для монтажа силовой проводки, но это достаточно дорого — если есть возможность, то проще выбрать NYM или VVG.

4. ВББШв.

Кабель медный с одно- или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 шт. Внешняя и внутренняя изоляция выполнена из ПВХ – все пустоты между жилами заполнены этим же материалом. Под внешней оболочкой броня выполнена из двух металлических лент, намотанных внахлест. Изоляция выдерживает напряжение до 1000 Вольт и может эксплуатироваться при температуре -50/+50 и влажности до 98% (при +35°С).

Распространены следующие модификации:

• АВББШв — с алюминиевыми жилами.
• ВББШвнг — отключена изоляция.
• ВББШвнг-LS — изоляция при тлении почти не выделяет дыма и едких газов.

При монтаже радиус изгиба должен быть выдержан от 10 диаметров.

5. Светящиеся кабели.

При подключении такого кабеля к сети поверхность его изоляции начинает светиться.

Этот эффект вызывается двумя способами:

Светодиоды . Наружная изоляция выполнена в два слоя, один стандартный, а второй прозрачный. Между ними на расстоянии 2 см расположены последовательно друг к другу светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы — в этом месте светодиоды перестанут светиться. Такие кабели производит компания Duralight — чаще всего они используются для питания сценического оборудования, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие . При подключении к сети излучает равномерное свечение по всей площади, что напоминает неоновые трубки. Преимуществом данного решения является его относительно низкая стоимость и отсутствие ограничений по длине кабеля.

Кабели информационные

Самые первые из них применялись для соединения телефонов и телевизионных антенн, но с развитием вычислительной техники появились новые типы кабелей для передачи информации.

1. РГ-6, РГ-59, РГ-58, ПК75.

РГ-6.

РГ-58.

РГ-59.

ПК75.

Такие кабели более известны непрофессионалам как «антенны», которые состоят из одно- или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующая оплетка и наружный изолирующий слой — кембрик.

Не вдаваясь в технические подробности, достаточно знать, что такая конструкция кабеля идеальна для передачи слаботочных высокочастотных сигналов. При покупке такого кабеля специалиста будут интересовать такие характеристики передаваемого тока, как частота, сопротивление, тип экранирования, время затухания сигнала и др.

2. Компьютерная витая пара.

Если на большие расстояния используется специальный оптоволоконный кабель, то для подключения компьютеров к локальным сетям используется так называемый кабель витой пары. Чаще всего это 4 или 8 проводов, соединенных между собой попарно — такая конструкция улучшает прием и передачу сигнала.

Поскольку провода витой пары обычно тонкие и легко повреждаются, рядом с ними находится натяжная нить, которую можно легко порвать и разрезать изнутри с внешней защитной изоляцией.

Существует несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации сигнала, проходящего по жилам:

• UTP — с обычной внешней защитной поливинилхлоридной изоляцией.
• ФТП — под наружную изоляцию намотан экран из фольги.
• СТП — экран выполнен в виде оплетки из медной проволоки. Помимо общего экранирования, каждая витая пара защищена отдельно.
• S/FTP — фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e — последняя из них 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гбит/с.

3. Кабели и провода телефонные.

Кабели слаботочные — в основном делятся на линии, используемые для прокладки между телефонными подстанциями и для установки отдельных ответвлений в доме или квартире.

ТППэп. Кабель многожильный — в зависимости от исполнения рассчитан на подключение до 400 абонентов (по 2 провода на каждого). Жилы применяются однопроволочные, сечением 0,4-0,5 мм², изоляция — полиэтилен. Помимо модификаций по количеству проводов, существуют бронированные кабели, пригодные для прокладки в земле без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в оболочку из ПВХ с раздельным основанием. Изоляция выдерживает эксплуатацию при температуре -10/+40°С и относительной влажности не выше 80% (при +30°С).

ГТО. Тот же расширительный клапан, но с полиэтиленовой изоляцией, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский провод в оболочке повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, внешний слой из полиэтилена.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенной основой. В зависимости от модификации внутренняя изоляция выполнена из ПВХ, а внешняя из полиэтилена или двойного ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 — используется для прокладки наружной линии по стенам зданий или на воздушных опорах.

Кабели специализированные

Предназначены для эксплуатации в нестандартных условиях — при температуре, влажности, давлении и т.п., отличающихся от стандартных.

1. ПНСВ.

Нагревательный провод, предназначенный не для передачи, а для потребления электроэнергии. Жила сечением 1,2, 1,4, 2, 3 мм² изготавливается из стали и покрывается защитной или оцинкованной сталью. Изоляция из термостойкого ПВХ или полиэтилена, сохраняющего свои свойства в диапазоне температур -50/+80°С. Провод предназначен для подключения к сети 220-380 Вольт 50 Герц и чаще всего используется для изготовления теплых полов.

2. Взлетно-посадочная полоса.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² в двойной изоляции из полиэтилена или ПВХ. Предназначен для работы при напряжении до 660 вольт и частоте тока 50 герц. Изоляция выдерживает резкие перепады давления и позволяет эксплуатировать кабель при температуре -40/+80°С. Популярная область применения – подпитка двигателей насосов, спускаемых в артезианские скважины.

3. РКГМ.

Провод силовой медный одножильный термостойкий монтажный. Гибкая многопроволочная жила сечением 0,75-120 мм² рассчитана на напряжение до 600 Вольт частотой до 400 Гц. Изоляция из силиконовой резины с наружной оболочкой из стекловолокна, плюс пропитка термостойкими лаками или эмалями — сохраняет свои свойства в диапазоне температур -60/+180°С. Эти типы проводов применяются для эксплуатации при многократно повышенных температурах — электропроводка в печах, банях, соединительных отопительных приборах и т. д.

Маркировка кабельной продукции

Буквенно-цифровые обозначения, составляющие наименование кабеля, отображают всю важнейшую информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение провода, дополнительные возможности. Некоторые буквы могут отсутствовать, обозначая тем самым какой-то общий параметр.

Буква 1. Может быть только «А» — обозначает алюминиевый сердечник. Если маркировка начинается с любой другой буквы, то первая отсутствует и кабель медный.

Буква 2. Показывает, для чего предназначен кабель:

• М — монтажный
• MG — гибкое крепление
• P (U) или W — установка
• К — управление

Отсутствие второй буквы указывает на то, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Наиболее распространенные обозначения:

• П — полиэтилен
• Б или ВР — поливинилхлорид
• П — резина
• N или HP — негорючая резина
• С — стекловолокно
• К — капрон
• D — двойная обмотка
• Ш — шелк полиамидный
• E — экранированный

Буква 4. Конструктивные особенности:

• G — гибкий
• К — армированный, оплетенный круглой проволокой
• Б — ленты армированные
• О — плетеный
• Т — в трубах

Доп. Буквы — строчные кириллические или латинские заглавные буквы обозначают особенности подвида кабеля:

• з — заполнено
• нг — негорючий
• HF — при дыме дыма мало
• LS — при горении выделяется мало газа

Цифра 1. Количество жил.

Номер 2. Сечение жил.

Номер 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения — только те, которые используются в широко распространенных кабелях и проводах бытового назначения. При необходимости расшифровку можно посмотреть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2,5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — Наружная оболочка из ПВХ;
• G — трос гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — разрез вены.

Обогреватели Ecover — отзывы и мнения о базальтовых обогревателях этой марки

Отзывы о стиральных машинах Euronova и опыт их использования

50 минималистичных спален — примеры дизайна и идеи

Отзывы о котлах Buderus, газовых и твердотопливных моделях Buderus

Изоляционный слой жил, маркировка и условия применения

Содержание статьи:

• Отличие кабеля от провода
• Отличие кабеля от шнура
• Выбор между кабелем и проводом

Часто потребители, не получившие специальных знаний в области электротехники, сталкиваются с прокладкой электросети или ремонтом приборов. Бытовые проводники схожи по внешним характеристикам и маркировке, поэтому пользователям непросто определить, чем кабель отличается от провода или шнура по ГОСТ 22483-2012 и ТУ производителей. Вы должны понимать терминологию и получать достоверную информацию.

Отличие кабеля от провода

Отличие кабеля от провода

Кабель — пластиковый или резиновый ствол, внутри которого размещены несколько изолированных жил. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешних воздействий. Специальный трос легко отличить по наличию бронированного кожуха, предотвращающего повреждения при механическом воздействии.

Провод — многожильный или одножильный носитель, снабженный легкой трубчатой ​​изоляцией или представленный полым металлическим стержнем с сечением жилы 1,5 мм и более.

Различия между кабелями и проводами заключаются в количестве жил, типе изоляции, маркировке и назначении. Благодаря двойной изоляции токонесущих жил кабель пропускает большие токи и напряжения относительно провода. Разница сотни киловольт в пользу кабеля.

Оболочка наружная

По ГОСТ 15845-80 провод — одна жила, кабель — две и более изолированные жилы, объединенные в дополнительную изоляцию. Если на двух и более металлических стержнях нет защитной оболочки, по классификации это проволока.

Пояснение значений

Маркировка кабелей и проводов различается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает на то, что это алюминиевый провод;
• «П» — медный провод;
• «ПП» — 2 или 3 плоские медные жилы;
• следующие номиналы: «П» — полиэтиленовая изоляция, «П» — резиновая, «В» — виниловая, «Л» — хлопчатобумажная оплётка;
• «Н» — дополнительная защита негорючим найритом, «Б» — винил;
• «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей жиле;
• «ТО» — антисептическое покрытие.

Цифры в коде указывают сечение проводов.

Маркировка силовых кабелей

При маркировке кабелей по ГОСТ установлен следующий порядок:

• Тип жилы. «А» — алюминий, отсутствие букв — медь.
• Назначение «К» — контрольное, «КГ» — с повышенной гибкостью.
• Защита. «П» — полиэтилен, «В» — винил, «П» — каучук, «НГ» — негорючий, «Ф» — флуороновая оболочка.
• Бронирование или внешнее покрытие. «А» — алюминий, «С» — свинец, «П» — полимер, «В» — винил, «П» — каучук, «О» — покрытие всех фаз, «Пв» — вулканизированный пластик.
• Защита. «Б» — антикоррозийная броня, «Бн» — негорючая броня, «2г» — двойная поливинилхлоридная лента, «Шв» — виниловый рукав, «Шп» — полимерный рукав, «Шп» — самозатухающий полимерный рукав.

Область применения

Кабель категории 5

Надежная защита от механических и агрессивных воздействий, увеличенный срок службы, номинальное напряжение – основные характеристики кабеля, которые следует отличать от провода при прокладке в особых условиях. Мощные изолированные системы подходят для прокладки электросети под водой, под землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

Согласно ПУЭ (правилам устройства электроустановок) кабель подразделяется на 5 категорий:

• Силовые, предназначенные для передачи электроэнергии, сложенные стационарно или при подключении передвижных потребителей.
Провода монтажные
• применяются для межприборного монтажа приборов. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Коммуникационные устройства встречаются в системах сигнализации и проводной связи.

• Линии управления рекомендуется использовать при соединении цепей управления и освещения в электрооборудовании напряжением 600 В.
• Радиочастотные и оптические среды передают энергию и сигналы на определенных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода подразделяются на монтажные, силовые, установочные группы. Первые используются для гибкой или стационарной проводки в распределительных щитах, производстве радио- и электронной аппаратуры. Силовые варианты являются частью электрической сети, установочные провода применимы при соединении установок, систем электропередачи внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подходят провода — ПУГНП, ПУНП, АПУНП, ПВА.
• Монтажно-монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ прокладываются в трубах, пустотах зданий, кабельных лотках и под штукатурку.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• СИП-2, СИП-3, СИП-4 подходят для ВЛ
• Слабая связь — ПРППМ, ТППэп, ГТО.

Классификация электрических проводников подробно описана в ISO 11801 2002.

Срок службы

Средний срок службы кабелей составляет 30 лет, проводов — от 6 до 15 лет. Продолжительность эксплуатации обусловлена ​​наличием/отсутствием двух и более утеплителей, бронекорпуса.

Отличие кабеля от шнура

Шнуры по определению представляют собой гибкие провода, включающие несколько эластичных жил — переплетенных проводов, изолированных неметаллической оболочкой. Изделия предназначены для мобильной связи. Отличием шнуров является количество жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем гибче проводник. Существуют гибкие проводники с повышенной пластичностью, используемые для создания шнуров.

Плоская форма и минимальное сечение жил (1,5 мм2), использование в бытовой электропроводке – основные показатели, позволяющие определить, чем шнуры отличаются от кабелей и проводов. Более распространены многожильные варианты, но для электроприборов, не требующих специального заземления, вполне подходят двухжильные шнуры.

Изоляция

Жилы гибкого шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

Силовой кабель образован несколькими жилами, защищенными общей изоляцией (ПВХ, резина, пластик). В зависимости от области применения многие производители стремятся оснастить кабель усиленными защитными оболочками, а сам провод или шнур спрятать под легкой оболочкой.

Только кабель может иметь дополнительную броню из свинцовой, алюминиевой или стальной проволоки/ленты, указанной на маркировке.

Маркировка

Кабель КВВГ

В зависимости от назначения и вида изоляции в электротехнике встречаются следующие маркировки кабелей:

• Варианты питания в ПВХ изоляции — NYM, AVVG, VVG.
• Проводники гибкие в резиновой оболочке — КГ.
• Тросы контрольные — КВВГ.
• Силовые бронеизделия — АВБШв, ВБбшвнг.
• Информация и радиочастота — ФТП, УТП, РГ, САТ, РК, КВК-В, КВК-П.
• Изделия пожарные, сигнализационные: КПСнг, КПСЭНг, КСВВ, КСПВ, КЦПЭП.
• Термостойкий — РКГМ.

ШВП

Среди распространенных марок шнуров: ШВП, ШВВП, ШТЛП. Первый вариант подходит для подключения электронной техники, квартирных светильников и климатической техники (вентиляторы, ионизаторы), при условии легких механических деформаций.

ШВВП — шнур многопроволочный с медными многопроволочными жилами, изолированными поливинилхлоридным компаундом. Виниловая оболочка препятствует распространению огня при возгорании.

ШТЛП — телефонный проводник. Шнур линейный, содержит медные многопроволочные жилы в полиэтиленовой пленке с изоляцией из ПВХ.

Условия применения

Срок службы шнура ШВВП в нормальных условиях не более 6 лет

Мягкость и гибкость шнура определяет его широкое применение в быту, при подключении бытовых приборов. При стационарной прокладке предпочтительны монолитные кабели (силовые, управления, управления и связи, радиочастотные).

Срок службы

Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа эксплуатируются в течение 30 лет при температуре −50…+50°С. При прокладке на открытом воздухе и в траншеях контрольный кабель служит более 15 лет, а 25 лет в помещениях, туннелях, каналах. Шнур ШВВП в нормальных условиях прослужит максимум 6 лет.

Постоянное рабочее напряжение для кабеля колеблется в пределах 25-70 кВ и более, для шнура — 380 В.

Выбор между кабелем и проводом

Выбор между кабелем, шнуром и проводом зависит от условий эксплуатации и технических характеристик системы. Например, невыгодно приобретать кабель для соединений малой мощности, лучше отдать предпочтение 2 сплетенным вместе проводам. Знание различий между электрическими носителями повышает вероятность рационального использования материалов и систем защиты, обеспечивающих безопасность электрической системы.
