Провод пнсв: особенности и характеристики

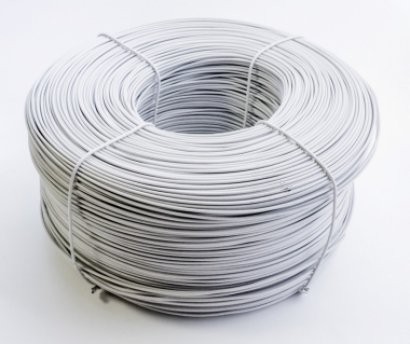

Провод типа ПНСВ

Провод для прогрева бетона ПНСВ получил широкое распространение в строительстве. В отличие от других проводов его основное назначение не передача электрической энергии, а нагрев участков бетона в которые он укладывается. Преимущественно его используют во время строительства в зимнее время, но иногда его применяют в качестве системы теплых полов. Но давайте обо всем по порядку.

Содержание

• Расшифровка и конструкция провода ПНСВ
  • Расшифровка названия провода ПНСВ
  • Конструкция провода ПНСВ
• Характеристики провода ПНСВ
• Подключение провода ПНСВ
• Вывод

Расшифровка и конструкция провода ПНСВ

Начать наше знакомство с проводом ПНСВ предлагаем с расшифровки его названия, которое уже многое скажет о его назначении. Более же дательный разбор конструкции провода позволит нам определиться с основными его характеристиками.

Расшифровка названия провода ПНСВ

Маркировка провода ПНСВ несколько отличается от аббревиатур обычных проводов. В связи с этим у многих возникают определенные трудности.

Провода ПНСВ

Итак:

• Первая буква «П» говорит нам о том, что перед нами провод. Кроме проводов существуют еще кабели, но не в данной категории.
• Вторая буква «Н» и она является наиболее определяющей в назначении кабеля. Именно она указывает на то, что провод нагревательный и использовать его для передачи электрической энергии не стоит.
• Третья буква «С». Она указывает нам на материал, из которого изготовлен проводник. В нашем случае провод имеет стальной проводник. А как известно сталь имеет не самый высокий показатель теплопроводности, что и позволяет применять провод в качестве нагревательного.

Обратите внимание! Для изготовления провода может применяться сталь двух видов – оцинкованная или не оцинкованная. Первый вариант позволяет защитить провод от коррозии, но как вы понимаете цена такого изделия несколько выше. Хотя разница в цене не столь существенна.

Конструкция провода ПНСВ

• Последняя буква аббревиатуры «В». Она указывает на материал, из которого изготовлена изоляция провода. В данном случае это винил или как его правильнее называть поливинилхлорид.

После этого обычно указывается сечение провода в мм². Данная марка провода имеет не столь широкий модельный ряд. Наиболее распространенными моделями являются изделия в 1, 1,2, 1,4 мм². Но на рынке можно встретить модели до 6 мм

2.

Конструкция провода ПНСВ

Провод прогревочный ПНСВ по своей конструкции очень похож на провод ПВ1, который по сути является его прототипом. Тем не менее давайте уделим несколько слов его конструкции.

• Прежде всего это конечно жила провода. Она выполняете одной цельной проволокой, что конечно же оказывает серьезное влияние на общую гибкость провода. Особенно это заметно в проводах большего сечения. По классификации гибкости данный провод относят к первому наименее гибкому классу.

Гибкость проводов ПНСВ

• В то же время характеристики гибкости данный провод имеет относительно неплохие. Так минимальный радиус изгиба должен составлять не менее 5 наружных диаметров провода, что по характеристике соизмеримо с проводами 3-го и более высоких классов гибкости проводов.
• Кроме непосредственно жилы наш греющий провод имеет изоляцию. Она напрямую зависит от сечения провода. Ведь чем больше сечение, тем толще должна быть изоляция. Так минимальная толщина ПВХ-изоляции составляет 0,8 мм. Но для изделий сечением до 4 мм² она может составлять 1 мм.

Характеристики проводов ПНСВ

• Что касается расцветки провода, то обычно к этому не предъявляют особых требований. Стандартной является черная или коричневая окраска. Но по желанию заказчика возможен выпуск проводов и другой окраски.

Характеристики провода ПНСВ

Характеристики на ПНСВ провод прогревочный во многом отличаются от характеристик обычных проводов. Ведь к нему предъявляются совершенно другие требования, в данном типе провода на первое место выходят не свойства проводника и изоляции, а температурные характеристики и теплоотдача.

• Если говорить о температурных характеристиках, то для провода ПНСВ часто указывают максимально допустимую температуру, которая равна +80⁰С . Но это та температура выше которой уже происходит разрушение изоляции. А вот во время эксплуатации инструкция советует соблюдать температуру в пределах – 60⁰С — +50⁰С. То есть нагрев провода выше +50⁰С не рекомендуется.

Монтаж проводов ПНСВ при низких температурах

• Еще одной важной деталью является температура монтажа. Хотя эксплуатация провода допускается при температуре до — 60⁰С, но его монтаж не стоит производить при температуре ниже — 15⁰С.
• Следующей важной характеристикой у данного типа провода является удельная мощность тепловыделения. У обычных проводов данный параметр не превышает 1 – 3%, но нам необходимо дабы этот параметр был как можно выше. Обычно производители заявляют удельную мощность в районе 20Вт/м.

Обратите внимание! Некоторые производители заявляют удельную мощность до 40Вт / м, но здесь многое зависит от температуры для которой производился расчет и поверхности. Так поверхности с армированием позволяют увеличить данный показатель.

• Еще одним важным параметром является удельное сопротивление провода. Оно напрямую зависит от сечения. Так ПНСВ 1,2 провод имеет сопротивление равное 0,12Ом/м, а изделие сечением в 2 мм² имеет сопротивление равное 0,044Ом/м.

Основные характеристики проводов НПСВ

• Учитывая, что данный тип провода предназначен для эксплуатации в бетоне, то важным условием является его водостойкость. Кроме того, ПНСВ обладает стойкостью к кислотной и соляной среде, что особенно актуально для бетонов заливку которых производят при минусовых температурах. Ведь в такие растворы часто добавляют разнообразные прибавки для достижения требуемой консистенции.

Подключение провода ПНСВ

Если вы собрались выполнять монтаж провода ПНСВ своими руками, то приведем вам основные правила монтажа. Ведь для получения требуемых показателей его следует выполнять не на глаз, а применять специальный расчет.

В этом расчете должны учитываться площадь предполагаемых работ, объем бетона, скорость ветра на месте проведения работ, температурные показатели, требуемое время прогрева бетона и даже схему подключения провода. Дабы рассмотреть все эти вопросы нам потребуется не одна статья, поэтому остановимся лишь на основных правилах.

Расчет длины проводов ПНСВ для прогрева	На самой первой стадии выполняется расчет требуемого количества провода. Он зависит от объема бетона, схемы подключения и наружных температур. Подключать весь провод одним куском нельзя, так как это не даст должно эффекта. Обычно подключение выполняется отдельными секциями длиной 17 или 28 метров каждый.
Схемы трехфазного подключения	Подключение может быть выполнено двухфазным или трехфазным. При это трехфазной подключение может быть выполнено по схеме звезды или по схеме треугольника. Как вы можете видеть на видео выбор схемы подключения производится исходя из местных условий.
Нагрузка отдельных секций НПСВ	Еще одним важным условием выбора длины провода является соблюдение токовых нагрузок. Так на каждом участке провода сила тока должна быть приблизительно равна 15А.
Схема подключения нагревающего провода	Чтоб ток ПНСВ и температура провода соответствовала требованиям обычно на него подают напряжение в 70 – 100В. Для этого используют специальный понижающий трансформатор. Одной из наиболее распространенных моделей для этого является трансформатор КТПТО-80.
Правила монтажа проводов ПНСВ	Теперь можно перейти непосредственно к правилам укладки провода. Он должен укладываться равномерно по всей обогреваемой площади. Между отдельными проводами следует соблюдать расстояние не менее 5 см. При этом сам провод в любом случае не должен соприкасаться между собой. Соприкосновение с арматурой не рекомендуется, но обычно этим правилом пренебрегают. Для улучшения прогрева бетона кабель рекомендуется укрывать слоем фольги. Ее толщина должна быть в пределах 2 – 2.5 мм.
На фото структурная схема подключения проводов НПСВ	Подключение провода ПНСВ к трансформатору должно выполняться обычным проводом. Зачастую для этого используют провод ПВ1, который как мы знаем является прототипом нашего греющего провода.

Обратите внимание! Провода ПНСВ и ПВ1 или любой другой обычный провод должны соединяться непосредственно в бетоне. Особых требований к качеству соединения не предъявляют, это должно быть любое качественное соединение, соответствующее правилам ПУЭ и способное обеспечить должную влагозащищенность.

Вывод

ПНСВ провод для прогрева бетона, который за вполне приемлемую цену позволяет решать проблемы, связанные с бетонными работами в зимнее время. При этом он не предъявляет особых требований по подключению и эксплуатации.

Главной трудностью является расчет необходимой длины и выбор схемы подключения. Но незначительные ошибки на данной стадии вполне возможно компенсировать за счет изменения рабочего напряжения провода. Исходя из всего этого провод типа ПНСВ вполне возможно рекомендовать для применения.

Провод ПНСВ 1,2 1,4 1,6

Вы здесь: Прогрев бетона » Оборудование для прогрева бетона » Греющие провода » ПНСВ провод

ПНСВ — Провод Нагревательный со Стальной жилой, с изоляцией из Виниловой оболочки. Это основной нагревательный элемент при проводном электрообогреве бетона. Он размещается непосредственно в толще конструкции перед заливанием в нее раствора. Концы провода через понижающий трансформатор подключаются к сети 380 В.

Провод ПНСВ состоит из однопроволочной токопроводящей жилы и ПВХ изоляции. Схема приведена на рисунке.

Это так называемые «горячие провода», которые должны находится в растворе. Для соединения их с трансформатором используются АПВ «холодные концы», которые отличаются медной или алюминиевой жилой. За счет нее они не нагреваются и могут находиться вне конструкции.

Технические характеристики ПНСВ провода

Параметр	Значение
Напряжение сети	380 В
Рекомендуемое напряжение питания	60-70 В
Температура окружающей среды	-60 ~ +50°C
Температура эксплуатации	≤80°C
Мощность удельная	1,5-2,5 кВт/м3
Расход провода на кубометр раствора	50-60 п.м.
Цикл выдерживания конструкций под напряжением	2-4 суток
Длина секции провода
ПНСВ 1,0 мм	80 м
ПНСВ 1,2 мм	110 м
ПНСВ 1,4 мм	140 м
Удельная мощность тепловыделения провода
для армированных конструкций	30-35 Вт/п. м.
для неармированных конструкций.	35-40 Вт/п.м
Среднее значение сопротивления жилы
ПНСВ 1,2 мм	0,15 Ом/м
ПНСВ 1,4 мм	0,10 Ом/м
ПНСВ 2 мм	0,05 Ом/м
ПНСВ 3 мм	0,02 Ом/м

Купить ПНСВ провод можно в бухтах (мотках) по 1000 м. Цена ПНСВ провода начинается от 900 руб/км за ПНСВ 1,2 мм до 5000 руб/км за ПНСВ 3 мм.

Схема подключения ПНСВ

Подключение ПНСВ кабеля возможно по однофазной и трехфазной схеме. В любой схеме подключения важно учитывать тот факт, чтобы в погруженном в бетон проводе сила тока составляла примерно 15 Ампер.

Распространенные схемы трехфазного подключения показаны на картинке:

Длина ПНСВ петель

Для провода марки ПНСВ–1.2 для трансформаторов КТПТО на 75 Вольт определены следующие допустимые длины: нитка – 28 метров, отрезок для тройки – 17 метров.

Правила укладки и монтажа ПНСВ

Укладка ПНСВ должна соответствовать следующим правилам:

1. соединение холодных и горячих концов должны быть внутри бетон;
2. провод должен быть размещен равномерно по всему объему конструкции;
3. расстояние между проводами должно быть более 5 см;
4. не допускается соприкосновение проводов между собой и с арматурой;
5. радиус изгиба – не менее 4-х диаметров провода.

Отключают нагрев при достижении бетоном от 30 до 70% прочности в зависимости от марки. Процесс твердения бетона до такой прочности занимает от 24 до 72 часов.

Оборудование для электрического подогрева бетона ПНСВ проводом

• понижающий трансформатор;
• магистральные кабели;
• провода холодных концов;
• средства тепловой защиты.

технические характеристики, толкование и применение

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель. Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.

• Расшифровка сокращений и оформление
• Технические характеристики
• Область применения
• Как подключить и проложить провод
• Как заменить

Расшифровка сокращений и оформление

Обозначение ПНСВ расшифровывается как:

• П — провод;
• Н — отопление;
• С — сталь;
• В — в виниловом чехле.

Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.

Технические характеристики

В таблице приведены основные технические характеристики ПНСВ:

Количество жил	1 шт.
Основной материал	Сталь
Максимальная температура нагрева	80 градусов Цельсия
Температура установки	Не ниже -15 градусов Цельсия
Рабочая температура	от -60 до +50 градусов Цельсия
Минимальный радиус изгиба	Не менее 5 наружных диаметров
Допустимые напряжения	380В
Рекомендуемое напряжение питания	60-75В
Плотность мощности	1,5–2,5 кВт/м3
Удельное сопротивление	1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом;
Сопротивление изоляции	1 МОм / 1 км
Толщина изоляции	0,8-0,17
Режим работы	Прерывистый или продолжительный
Потребление	50-60 м. п. за 1 м3 бетона
Срок службы	15 лет

В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:

Область применения

Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.

Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.

Как подключить и проложить провод

Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В. Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм

Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм

Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.

Это соединение НЕ должно выполняться в бетоне!

Схема подключения ПНСВ к трехфазному трансформатору представлена ​​на рисунке:

Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями. В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.

Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:

Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.

Как заменить

Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором. ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.

Напоследок рекомендуем посмотреть полезное видео по теме:

На этом мы заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где можно использовать этот проводник, как он подключается к сети и какой имеет аналоги.

Аналогичные материалы:

• Что такое резистивный кабель
• Ошибки при монтаже теплых полов
• Кабельный обогрев водопроводных труб

Опубликовано: 28.04.2018 Обновлено: 30.07.2018 Пока без коментариев

Расшифровка марок кабеля и провода

Отечественная кабельно-проводниковая продукция:

1. Кабель силовой с ПВХ (виниловой) резиновой изоляцией: ВВГ, ВВГнг, ВВГнг-LS, ВВГнгд, АВВГ, АВВГнг, АВВГнг-LS, АВВГнгд, ВБбшв, ВБбШвнг, ВБбШвнг-LS, ВБбШвнгд, АВнгвБбшв, АВнгвБбшв, АВнгвБбшв, АВнгшвнг-LS -LS, АВБбшвнгд,Кг
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного кожуха («голый»)
нг — не поддерживает горение
гд — с пониженным дымо- и газовыделением
ЛС — малодымный — с пониженным дымо- и газовыделением
Бб — броневое покрытие из стальных полос
Шв — наружное покрытие из шланга ПВХ
КГ — кабель гибкий

2. Бумага пропитанная изолированный кабель: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ
А — (первая буква) алюминиевая жила, при ее отсутствии — по умолчанию медная жила.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — лавсановая лента
2л — двойная лавсановая лента
Г — отсутствие защитного кожуха («голый»)

3. Трос управления: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГе, АКВВГе, КВВГенг-LS , АКВВГенг-LS, КВБбШв, АКВБбШв, КВБбШвнг, АКВБбШвнг, КВБбШвнг-LS, АККВБбШвнг-LS
К — (первая или вторая (после А) буква) — кабель контрольный
Е — экран

4. Кабель телефонный: ТПп , ТППэп, ТппПз, ТпэПз ТПпПБбШп, ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг
Т — кабель телефонный
П — изоляция полиэтиленовая
п — ленточная изоляция — ленты полиамидные, полиэтиленовые, полихлорвиниловые или полиэтилентерефталатные
Э — экран
П — оболочка полиэтиленовая
З — гидрофобный заполнитель
Шп — наружная оболочка из полиэтиленового рукава
С — кабель станционный

5. Провода для воздушных линий электропередач:
А — алюминиевый неизолированный провод
АС — алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод
СИП — СИП

6. Некоторые виды кабеля имеют специальную расшифровку:
КСПВ — Кабели передачи в виниловой оболочке
КПСВВ — Кабели пожарные сигнальные с виниловой изоляцией в виниловой оболочке
КПСВЭВ — Кабели пожарные сигнальные с виниловой изоляцией экранированные виниловые В оболочке
ПНСВ — Провод нагревательный, со стальным сердечником, в виниловой оболочке
ПВ-1, ПВ-3 — Провод с виниловой изоляцией. 1, 3 — класс гибкости жилы (наиболее применимые классы гибкости для данного типа провода, однако могут применяться и другие).
PVS — проводной соединитель в виниловой оболочке
ШВВП — Шнур с виниловой изоляцией в виниловой оболочке плоский
ПУНП — Провод универсальный плоский
ПУГНП — Провод универсальный плоский гибкий

Кабельно-проводниковая продукция зарубежного производства:

1. Кабель силовой: NYM, NHYMH, NYYMH, NYYMH , NYCY, NYRGY
N — согласно VDE
Y — PVC
H — PVC безгалогеновый
M — монтажный кабель
C — медный экран
RG — броня

2. Витая пара кабеля передачи данных: UTP, FTP, S-FTP, S-STP
U — unfoiled (нефольгированный, неэкранированный)
Ф — фольгированный (фольгированный, экранированный)
С — экранированный (экранированный медными проволоками)
С-Ф — общий фольгированный экран общий плетеный экран
С-С — экран каждой пары фольгированный общий плетеный экран
ТП — витая пара
