Изготовление печатных плат с помощью фоторезиста

В интернете есть множество статей по методам изготовления печатных плат. На сегодня популярным методом изготовления печатных плат в домашних условиях является ЛУТ (с помощью лазерного принтера и утюга). Однако сегодня хотелось бы поделиться методикой изготовления печатных плат ещё одним методом — с помощью фоторезиста. На эту тему написано уже много, но есть желание поделиться своим опытом.

Что нам нужно:

• Фоторезист пленочный негативный (например в AliExpress)
• ПК и рисовалка печатных плат (как вариант SL5-SL6)
• Прозрачная пленка для струйного или лазерного принтера (например такая)
• Принтер (для соответствующей пленки — у кого какой)
• Фольгированный стеклотекстолит
• Бумага (обыкновенная) и стирательная резинка
• Острый предмет (иголка, скальпель и т.п.)
• Ультрафиолетовая лампа
• Кальцинированная сода (пищевая не подойдет)
• Ровные руки

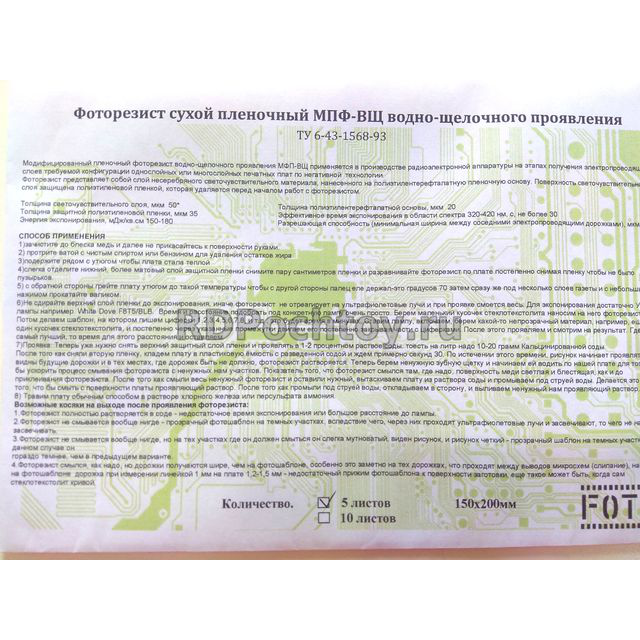

Итак, пленочный негативный фоторезист являет собой полимерный светочувствительный материал, покрытый с обеих сторон тонкой защитной пленкой (такой бутерброд на рис. 1). Воздействие света на него либо разрушает полимер (позитивный фоторезист), или, наоборот, вызывает его полимеризацию и понижает его растворимость в специальном растворителе (негативный фоторезист). При последующей обработке происходит травление в «окнах», образованных засвеченными (позитивный фоторезист) или не засвеченными (негативный фоторезист) участками полимера.

Например, имеется готовая разводка некого девайса (пусть в SL6):

Для изготовления печатной платы необходимо сначала изготовить фотошаблон для фоторезиста. Для этого:

1. лезем в меню «Файл»->»Печать»
2. отключаем печать ненужных слоев
3. масштаб 1:1
4. и ставим галку «Негатив» (если забыли поставить и пустили в печать на принтер — придется перепечатывать)!!!
5. на прозрачную пленку нужно выбросить побольше краски. Поэтому, лезем в настройки принтера и выставляем:
   1. качество печати: очень высокое
   2. тип печати: черно-белый
   3. если есть другие настройки — смотрим сами

Еще раз проверяем п. 2-4 и посылаем шаблон на печать (см. рисунки ниже).

После – проверяем наш шаблон на прозрачность – рисунок должен быть четким и не просвечиваться (если сквозь него все видно – плохо дело – можно пустить его еще раз на печать или напечатать новый (изменив настройки печать принтера))

Вот результат:

А пока наш шаблон подсыхает (не оставляйте на нем свои отпечатки), подготовим основу для нанесения фоторезиста — фольгу текстолита. Для этого, медное покрытие текстолита надо зачистить и обезжирить: берем нужного размера текстолит и протираем медный слой стирательной резинкой, дабы удалить грязь с меди. Всё, трогать пальцами эту часть текстолита НЕЛЬЗЯ! Чтобы на фольге не осталось частиц резинки и снова не замазать ее жирными руками, медь стоит чуть полирнуть до блеска бумагой (но НЕ НАЖДАЧНОЙ!).

Далее берем наш фоторезист (тот, который рулончик). Отрезаем нужный кусок и прячем рулон куда подальше от света (иначе – со временем может засветиться и целый рулон пропадет). Нужно НЕМНОГО подцепить матовую защитною пленку (она находиться с внутренней стороны рулона см. рис.) с помощью иголки, например.

Не трогайте пальцами той части фоторезиста, с которой сдираем пленку, иначе он не прилипнет к меди.
Теперь легким движением руки прикладываем фоторезист к плате, прижимаем и постепенно снимаем матовую пленку (фото). Аккуратно разглаживаем все это дело (фоторезист должен прилипнуть весь и чтоб без пузырьков и т. п., после разглаживания плату можно положить между страницами книги и крепко прижать)

Пока мы лепили фоторезист к меди, наш фотошаблон успел высохнуть (надеюсь). Теперь прикладываем его к плате с фоторезистом (стороной, где напечатано, к  фоторезисту – если печатали не зеркальный шаблон). Выравниваем шаблон по краям платы и кладем на него стекло (шаблон должен быть плотно прижат к плате, иначе может засветиться то, что не должно засвечиваться)
Теперь ставим ультрафиолетовую лампу на уровне 10-15 см над платой и засвечиваем наш фоторезист приблизительно на 7 минут.

Снимаем фотошаблон и сдираем прозрачную пленку с платы (фоторезиста). Эту операцию нужно проводить аккуратно, чтобы не содрать и сам фоторезист с платы.

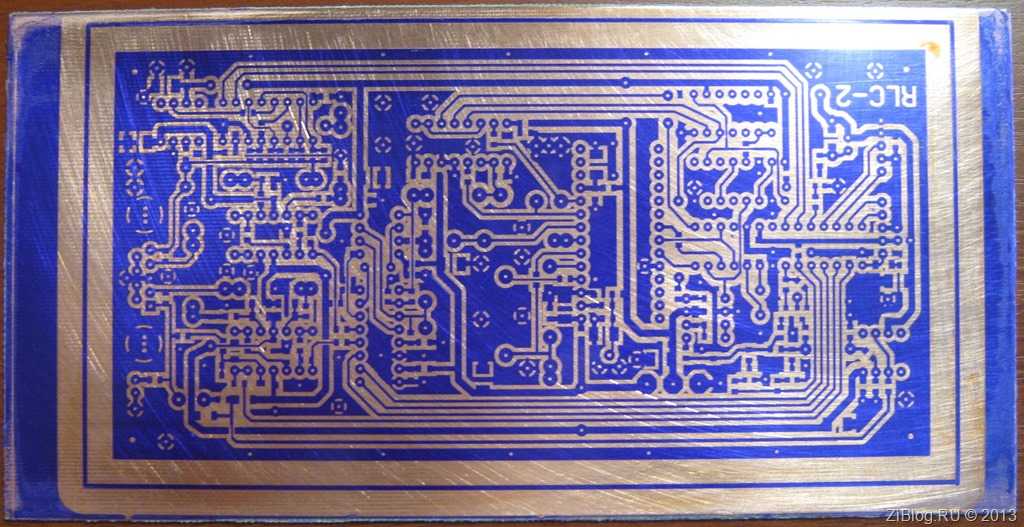

Теперь нужно проявить наш фоторезист. Для этого замачиваем нашу плату в растворе кальцинированной соды на 30 секунд. Легкими движениями зубной щетки по поверхности платы смываем остатки не засвеченного фоторезиста (при этом окунаем плату в раствор соды). Когда будет четко видна медь, промываем плату обычной водой и пусть просыхает.

Какие могут возникнуть проблемы?

Если остается фоторезист, там, где его быть не должно, значит:

• Либо пересветили ультрафиолетом,
• Либо сделали плохой фотошаблон и через него ультрафиолет засвечивал все
• Фотошаблон плохо был прижат к фоторезисту (в этом случае дорожки могу быть шире нужного)

Если при проявке фоторезиста сдираются сами дорожки, то:

• Фоторезист плохо пристал к меди -> медь плохо подготовлена (жирная, грязная и т. п. или фоторезист битый (у меня такого не было, но всякое может быть))
• Нужно ЛЕГЧЕ тереть зубной щеткой
• Передержали плату в воде (растворе) – фоторезист ведь к меди не на суперклей клеился.

Ну и если фоторезист при проявке смывается полностью – значит недосветили УФ лампой

А далее все как по сценарию: хлорное железо…вытравливаем…смываем остатки железа…фоторезист можно снять ножом, а можно и растворителем (что есть гораздо легче), а можно оставить как защитное покрытие дорожек (если можно так выразиться).

С первого раза  может выйти кривовато, но с практикой – приходит мастерство. Удачи!

Теги:

• Sprint-Layout

Фоторезист пленочный как пользоваться

Негативный пленочный фоторезист светочувствительная самоклеящаяся пленка, например, общедоступная и недорогая Ordyl Alpha рис. Если наклеить эту пленку на фольгированный стеклотекстолит, облучить ее светом с определенной длиной волны мягким ультрафиолетом через шаблон с рисунком печатных проводников, то все участки фоторезиста, испытавшие воздействие ультрафиолетового излучения станут нерастворимыми. При травлении платы под ними сохранится медная фольга. Большинство радиолюбителей считают, что эта технология сложна и требует множества различных приспособлений и реактивов, что в итоге оказывается неприемлемо дорого для домашнего применения.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• технология изготовления печатных плат с использованием фоторезиста
• Изготовление печатной платы с помощью пленочного фоторезиста
• Сухой пленочный фоторезист
• Изготовление печатных плат в домашних условиях
• фоторезист
• Изготовление печатных плат с сухим фоторезистом (фотоспособ)
• Изготовление двухсторонней печатной платы при помощи пленочного фоторезиста ПНФ-ВЩ

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Травление с фоторезистом

технология изготовления печатных плат с использованием фоторезиста

Я ничего не имею против ЛУТ, но она меня более не устраивает по качеству и повторяемости результата. Для сравнения на фото ниже приведен результат, полученный при применении ЛУТ слева и с помощью плёночного фоторезиста справа.

Толщина дорожек 0,5 мм. При применении ЛУТ край дорожки получается рваным, а на поверхности могут быть раковины. Это обусловлено пористой структурой тонера, вследствие чего травящий раствор все же проникает к закрытым тонером зонам. Меня это не устраивает, поэтому перешел на фоторезистивную технологию.

В этой статье по возможности будут применяться инструменты, посуда и реактивы, которые можно найти дома или купить в магазине бытовой химии. На слой меди наносится фоточувствительный слой. Далее через фотошаблон засвечиваются обычно ультрафиолетом определенные участки, после чего в специальном растворе смываются ненужные участки фоточувствительного слоя.

Таким образом, формируется необходимый рисунок на медном слое. Далее следует обычное травление. Наносить фоторезист на текстолит можно разным способом. Этот способ схож с нанесением аэрозольных красок.

Требует аккуратности для обеспечения равномерного слоя и сушки. И применение пленочного фоторезиста. Наноситься путем наклеивания специальной пленки подобно тому, как наклеиваются декоративные пленки. Сухой пленочный фоторезист обеспечивает постоянную толщину фоточувствительного слоя, прост в применении. К тому же он индикаторный, то есть засвеченные участки хорошо видны.

Пожалуйста, не путайте с аэрозольным фоторезистом. Пленочный фоторезист состоит из трех слоев пленки. В середине фоточувствительная пленка, покрыта с двух сторон защитными пленками.

Со стороны, которая приклеивается к текстолиту — мягкая, с другой — жесткая. Пленочный фоторезист обладает рядом преимуществ перед аэрозольным. Во-первых, он не воняет при нанесении, не требует сушки. Очень удобен при работе с небольшим количеством плат. В отличии от аэрозольного фоторезиста, где толщину слоя тяжело угадать, толщина пленочного фоторезиста одинакова всегда.

Это упрощает подбор времени засветки. Пленочный фоторезист индикаторный. Если Вы хотите получить качественную печатную плату с проводниками менее 0.

На фото ниже приведено два куска текстолита. Понятно, что на поцарапанный, грязный текстолит пленка фоторезиста ляжет плохо. Возьмите сразу нормальный. И храните хотя бы в газетке, чтобы не царапать его. Текстолит разрезаем на заготовки нужного размера. В домашних условиях это можно сделать ножовкой по металлу.

Текстолит толщиной до 1мм можно резать обычными канцелярскими ножницами. Заусенцы убираем напильником либо наждачной бумагой. При этом не царапаем поверхность текстолита! Если поверхность медной фольги грязная, или хотя бы замацана пальцами — фоторезист может не пристать — прощай качество. Химическую очистку медного покрытия перед наклейкой фоторезиста будем проводить с применением бытовой химии.

В его состав входит ортофосфорная кислота, именно она убирает все загрязнения. Поэтому, пальцы в эту жидкость не суем.

Если нет подходящей посудины, можно положить текстолит на дно ванной и просто полить этой жидкостью. Через 2 минуты передерживать не стоит хорошенько промываем проточной водой. На поверхности не должно быть пятен. В противном случае следует повторить операцию. Остатки воды удаляем бумажной салфеткой. Стараемся не доводить салфетку до состояния, когда из нее полезет бумажная ворса. Именно из-за ворсы я не применяю тканевых салфеток.

Если на поверхности меди останутся даже мельчайшие ниточки, пленка фоторезиста в этом месте ляжет с пузырьком.

Сушим текстолит утюгом через бумагу. Поверхность текстолита пальцами не трогать! В некоторых источникам можно найти рекомендацию обезжиривать поверхность спиртом. Лично у меня при очистке спиртом результат был значительно хуже. Фоторезист не везде приклеивался нормально. Наклейка фоторезистивной пленки — самая ответственная операция при производстве плат этим способом.

От аккуратности выполнения этой операции зависит качество полученного результата. Все операции с фоторезистом можно выполнять при слабом электрическом освещении. После просушки текстолит должен остыть. Фоторезист можно клеить и на теплый текстолит, но при этом у вас будет только одна попытка.

К теплой поверхности пленка фоторезиста прихватывается намертво. Осторожно острым ножом с краю поддеваем мягкую пленку если фоторезист в рулоне, обычно это внутренняя сторона.

Верхнюю защитную пленку пока не снимаем! Защитную пленку отделяем не всю, а небольшой участок: мм с одного края. Приклеиваем на текстолит, приглаживая мягкой тканью. При этом следим, чтобы не было пузырей, и не трогаем пальцами еще не оклеенный текстолит! Затем обрезаем выступающий за края заготовки фоторезист ножницами. После этого можно слегка прогреть заготовку утюгом.

Но не обязательно. Если Вы трогали заготовку пальцами или на ней был ворс от ткани или попал другой мусор — это будет видно под пленкой. Это отрицательно скажется на качестве. Помните, качество полученного результата во многом зависит от тщательности этой операции. Подготовленный таким образом текстолит лучше всего хранить в темном месте.

Хотя электрический свет очень слабо влияет на пленку, я предпочитаю не рисковать. Фотошаблон распечатываем на пленке для лазерного принтера или на пленке для струйного принтера. Фото для сравнения:. Шаблон на пленке для струйного принтера более плотный, лазерный принтер в этом плане похуже — видны просветы на затемненных участках. При засветке нужно будет обратить внимание на то, какого типа фотошаблон будет применяться и сделать поправку времени засветки.

Пленку для лазерного принтера найти не проблема, цена более чем доступна. Для струйного принтера приходится поискать, да и стоит она примерно в 5 раз дороже. Но при мелкосерийном производстве, применение фотошаблона распечатанного на струйном принтере полностью себя оправдывает. Фотошаблон должен быть негативным, то есть те места, где должна остаться медь, должны быть прозрачными.

Фотошаблон надо распечатать в зеркальном отображении. Это обеспечит более четкий рисунок. Поскольку в статье сделан упор на применение бытовых устройств, мы будем использовать подручные средства, а именно: обычный настольный светильник. Вкручиваем в нее обычную ультрафиолетовую лампу, купленную в магазине электротоваров. В качестве стеллажа используем коробку от компакт диска, если нет подходящего листа оргстекла.

Кладем нашу заготовку, сверху фотошаблон и прижимаем оргстеклом крышкой от коробки CD-диска. Можно, конечно использовать и обычное стекло. Со школьного курса помним, что обычное стекло плохо пропускает ультрафиолетовые лучи, поэтому придется дольше засвечивать. Под обычным стеклом мне пришлось увеличить выдержку в 2 раза.

Расстояние от лампы до заготовки можно подобрать экспериментально. В данном случае — примерно см. Разумеется, если плата большая, придется применять батарею из ламп или увеличить расстояние от лампы до заготовки и увеличить время засветки.

При использовании фотошаблона, распечатанного на лазерном принтере выдержку стоит сократить до 60 секунд. Что приведет к сложностям при проявлении фоторезиста. Очень важная операция — это погрев заготовки после экспонирования. После чего рисунок становиться контрастнее. После прогрева даем заготовке остыть хотя бы до 30 градусов, после чего можно приступать к проявлению фоторезиста.

Изготовление печатной платы с помощью пленочного фоторезиста

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. А все основные этапы самог о процесса изготовления печатных плат ПП на примере отечественного фоторезиста ПНФ-ВЩ подробно рассмотрены в основной заметке. Также следует учитывать, что данная заметка — ни в коем случае не рекомендации профессионала по работе с ORDYL, а скорее впечатления о первом опыте работы с данным фоторезистом ну и примерное описание того, что предстоит для таких же начинающих, как и я.

Показан процесс изготовления печатной платы с помощью плоттера и пленки. Немного о all-audio.proая реклама outdoor advertising.

Сухой пленочный фоторезист

Как в бытовых и лабораторных условиях делали платы раньше? Недостающие элементы дорисовывали рейсфедерами и ретушировали скальпелем. Что же мы имеем сегодня? Прогресс не стоит на месте. Времена, когда радиолюбители рисовали ПП каменными топорами на шкурах мамонтов, канули в лету. Появление на рынке общедоступной химии для фотолитографии открывает перед нами совсем иные перспективы производства ПП без металлизации отверстий в домашних условиях. Коротко рассмотрим химию, используемую сегодня для производства ПП. Фоторезист Можно использовать жидкий или пленочный. Пленочный в данной статье рассматривать не будем вследствие его дефицитности, сложностей прикатывания к ПП и более низкого качества получаемых на выходе печатных плат.

Изготовление печатных плат в домашних условиях

Описание моего метода изготовление печатных плат с помощью сухого фоторезиста. Я постарался использовать наиболее эффективные и безопасные подходы, которые нашел в Интернете, на форуме www. Дорожки воспроизводятся надежно от 0. Я пробовал делать только с помощью одной пленки: Lomond, пленка для лазерных и струйных принтеров, копировальных аппаратов, мкм, прозрачная двухсторонняя с бумажной полосой, А4, 10 листов, код

На сегодня популярным методом изготовления печатных плат в домашних условиях является ЛУТ с помощью лазерного принтера и утюга. Однако сегодня хотелось бы поделиться методикой изготовления печатных плат ещё одним методом — с помощью фоторезиста.

фоторезист

Сейчас в продаже имеется плёночный фоторезист, он довольно дёшев, но многие его не используют по той причине, что просто не знакомы с технологией. А она очень проста и позволяет получать печатные платы практически заводского качества. Сам фоторезист представляет собой тонкую плёнку полимера, которая находится между двумя слоями защитной плёнки. Работать с фоторезистом можно при освещении обычной лампой накаливания, но следует избегать попадания солнечного света. Я расскажу как сделать печатную плату на конкретном примере. Мне потребовалось изготовить плату для управления RGB-лентой.

Изготовление печатных плат с сухим фоторезистом (фотоспособ)

Дата публикации: 21 сентября Из немногочисленных известных способов любительского изготовления печатных плат наибольшую популярность получил так называемый утюжно-лазерный. Он позволяет выполнять платы весьма высокого качества Однако чем больше размеры платы, тем труднее достигнуть хороших результатов, так как одновременно и одинаково расплавить тонер на значительной площади проглаживанием утюгом очень непросто. Поэтому я решил опробовать сравнительно новый способ, связанный с применением пленочного фоторезиста, появившегося в продаже. Уже первые опыты показали, что этот способ обеспечивает идеальную ровность краев печатных проводников, недостижимую при утюжном способе.

фоторезиста на этапе проявления печатных плат является недостаточная Не рекомендую пользоваться мокрой прикаткой — намучаетесь Моё предложение больше для тех кто,решил начать с пленочного ФР.

Изготовление двухсторонней печатной платы при помощи пленочного фоторезиста ПНФ-ВЩ

Изобретение касается сухих пленочных фоторезистов ПФР , используемых в технологии печатного монтажа покрытий плат. ПФР состоит из полиэтилентерефталатной подложки и фотополимеризующегося слоя. Последний включает, мас. В качестве указанных компонентов используют: а сополимер стирола, металметакрилата и акрилонитрила с молярным соотношением звеньев, равным 37 : 50 : 13, и мол.

Нанести тонер можно различными способами на текстолит. У каждого способа есть свои преимущества и недостатки. Изготовление печатных плат с помощью фоторезиста имеет огромные достоинства:. Фоторезист бывает пленочный и в форме спрея. Применение второго варианта более трудоемкое и менее продуктивное, поэтому будет рассмотрено изготовление при помощи пленочного материала. Стоит отметить, что качеству медного покрытия текстолита стоит уделить особое внимание.

Сегодня мы будем говорить о такой технологии, как изготовление печатных плат в домашних условиях с использованием пленочного фоторезиста.

Кто не выполнил условия регистрация будет отклонена. Творить всегда, творить везде Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Если вспомнить те времена когда приходилось рисовать вручную, а потом пол дня исправлять резаком потеки лака, то можно сказать что сейчас платы рисуются почти сами. Фоторезистом пользуюсь ПФ-ВЩ сухой пленочный, негативный, производство г.

Изготовление печатных плат своими руками 3 — фоторезист AlexGyver. Рекомендуемый канал — goo. Пленочный фоторезист Два способа пленка и бумага изготовление печатных плат в домашних условиях Electronics R. Подписываемся на мой видеоканал ссылка на фоторезист goo.

Что такое сухая пленка и влажная пленка для изготовления печатных плат

Известно, что схемы должны быть перенесены на печатные платы из файлов САПР, требуется ряд процессов и материалов. Во время экспонирования и обработки производитель печатных плат использует своего рода очищаемую химическую защитную пленку для переноса схемы на CCL. Они обычно делятся на сухую пленку и влажную пленку (сопротивление).

Как сухая пленка, так и влажная пленка являются светочувствительными материалами, которые химически реагируют при определенных длинах волн света.

1. Сухая пленка может быть дополнительно классифицирована по типу фотополимеризации и типу фоторазложения. Сухая пленка фотополимеризационного типа затвердевает под действием светового излучения определенного спектра и превращается из водорастворимого вещества в водонерастворимое, фотодеструктивного типа — прямо противоположное.



1. Влажная пленка представляет собой фоточувствительный жидкий резист, смола, повышающая клейкость, вводится для улучшения всесторонней кислото- и щелочестойкости резиста, обычно представляет собой голубую вязкую жидкость.





Как работает сухая пленка (мокрая пленка)?

Сухая пленка и влажная пленка аналогичны в использовании. Возьмите сухую пленку в качестве примера для простого ознакомления.

Наиболее распространенный производственный процесс заключается в том, чтобы поместить сухую CCL, прикрепленную к пленке, под пленку с рисунком схемы и экспонировать/проявить ее в УФ-машине. Сухая пленка, непокрытая контурным рисунком, затвердевает, при этом покрытая сухая пленка может быть удалена. Затем оголенный медный провод лужится, а затем покрывается травильным резистом, а затвердевшая сухая пленка и основная медь удаляются в процессе травления, и, наконец, вы получаете желаемые дорожки цепи.



PS Электроника передает схемы в CCL серией автоматов, возможно вы не видите обработки внутри машин. Но для изготовления печатных плат своими руками также требуется сухая пленка, основанная на том же принципе, отличное видео ниже может прояснить для вас процесс обработки.



Различия между сухой пленкой и влажной пленкой

Сухая пленка проста в обработке, не влияет на отверстия на плате, имеет преимущества при работе с цепями с более высокой плотностью. Но защитный слой на сухой пленке приводит к ограниченному разрешению схемы, а царапины или оставшиеся пузыри после оклейки могут вызвать дефекты схемы. Сухая пленка, как правило, немного дороже, чем мокрая пленка.

Мокрая пленка отличается высокой точностью и подходит для неровной поверхности, но требует точного контроля толщины и однородности. Резист в отверстиях должен быть полностью удален после этих процессов, иначе схема будет недоступна. С ним сложнее работать и контролировать, чем с сухой пленкой, но цена относительно низкая. Кроме того, образующаяся отработанная жидкость также вредна для окружающей среды.
