Источники питания служат для выработки энергии для работы электрических приборов и устройств. Среди них существует две категории:

• первичные;
• вторичные.

К первичным относятся те, которые сами производят электрическую энергию, путем преобразования других видов энергии, химических или иных реакций.

В качестве примера можно указать различного типа электростанции (гидравлические, тепловые или атомные), химические источники (гальванические батареи, аккумуляторы, топливные элементы), автономные электростанции (бензо- и дизель-генераторы, ветровые и солнечные электростанции).

Вторичные источники электропитания служат для преобразования напряжения и тока первичных в соответствии с требованиями потребителей.

Также с их помощью организуется гальваническое разделение внешних и внутренних цепей.

К вторичным источникам относятся:

• трансформаторные преобразователи переменного тока;
• выпрямители;
• инверторные преобразователи.

Нередко понятия первичных и вторичных источников размыты и относительны. Так бытовая электросеть для домашних устройств является первичным источником, поскольку в составе большинства устройств имеется свой блок питания, который преобразует напряжение сети до необходимых значений.

В то же время трансформаторная подстанция, от которой берет начало бытовая электросеть, сама является вторичным источником относительно электростанции или предыдущей подстанции.

В большинстве случаев бытовая и промышленная аппаратура требуют наличия источников постоянного или переменного напряжения для питания внутренних цепей. В качестве вторичного используется внешний или встроенный блок питания, который преобразует входное напряжение 220 или 380 В до необходимых значений.

До недавнего времени блоки питания строились на основе трансформаторов переменного тока, выпрямителей, фильтров и стабилизаторов. Данные устройства имели большие габариты, массу и низкий КПД.

Развитие электроники позволило разработать устройства, также использующие трансформаторное преобразование, но работающие с промежуточным преобразованием входного переменного напряжения в постоянное, а затем обратно в переменное, но на гораздо более высокой частоте.

Такой подход позволил снизить габариты, массу и стоимость вторичных источников в несколько раз.

Отдельная категория блоков питания совсем не использует трансформаторы и работает по иному принципу преобразования напряжения. К сожалению, в большинстве из них присутствует гальваническая связь внутренних цепей и питающей сети, что не всегда соответствует требованиям электробезопасности.

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ

Большая категория устройств нуждается в непрерывной подаче электроэнергии вне зависимости от внешних условий. Это могут быть как вычислительная техника (серверы, устройства хранения данных), так и целые производства с непрерывным циклом.

Перебои питания в таких случаях недопустимы.

Для обеспечения постоянной подачи питающего напряжения разработаны устройства бесперебойного питания. В широком смысле источником бесперебойного питания (ИБП) может служить резервная линия электропередач или автономная электростанция.

Сейчас этим термином принято именовать устройства вторичного электропитания, которые предназначены для обеспечения работоспособности подключенной аппаратуры при кратковременных перебоях электроэнергии питающей сети.

Как правило, источники бесперебойного питания также выполняют функцию защиты от помех и скачков напряжения. По принципу действия их можно разделить на несколько категорий:

• off-line;
• line-interactive;
• online.

Наиболее простую конструкцию имеют off-line блоки электропитания. В нормальных условиях питание устройств осуществляется напрямую от первичного источника.

В случае пропадания напряжения или его выхода за допустимые пределы источник автоматически переключается на питание от встроенного аккумулятора, напряжение которого преобразуется при помощи инвертора.

Подобные устройства имеют в своем составе пассивные фильтры, препятствующие прохождению помех и схему слежения за параметрами входного напряжения. Несомненное достоинство off-line ИБП – простота конструкции, низкая стоимость и высокий КПД.

Следующий тип «бесперебойников» — line-interactive, работает по тому же принципу, но имеет встроенный ступенчатый стабилизатор на основе автотрансформатора.

Такой блок дополнительно стабилизирует входное напряжение и в большинстве случаев позволяет не переключаться на питание от аккумулятора, который необходим только в случаях неспособности автотрансформатора справиться со стабилизацией (значительное превышение или понижение входного напряжения, его полное пропадание).

Основные недостатки перечисленных устройств:

• требуется определенное время на переключение в режим работы от аккумулятора;
• невозможность коррекции частоты сети;
• несинусоидальное напряжение на выходе при работе от аккумулятора.

Первый недостаток может вызвать сбои в работе подключенных устройств при переключениях. Второй более существенен и не позволяет подключать устройства, требующие для питания синусоидального напряжения, а это асинхронные электродвигатели и бытовая техника, имеющая их в составе, например, отопительные котлы.

Только электроприемники, работа которых основана импульсных блоках питания, то есть не чувствительные к форме входного напряжения, могут нормально функционировать от подобных ИБП. К таким потребителям относятся устройства вычислительной техники, где off-line ИБП получили наибольшее распространение.

Наиболее высокое качество обеспечивают online устройства. Работают они по принципу двойного преобразования. Входное напряжение сети сначала преобразуется в постоянное, а затем, при помощи инвертора, обратно в переменное.

Самое главное, что время переключения на питание от внешнего аккумулятора здесь отсутствует полностью, поскольку он постоянно подключен в цепь и при нормальных условиях работы находится в буферном режиме.

Поскольку выходное напряжение получается в результате преобразования постоянного, то имеется возможность коррекции его частоты и уровня в необходимых пределах.

Только самые дешевые устройства имеют на выходе напряжение с низким качеством. В основном большинство ИБП двойного преобразования выдают потребителям чистое синусоидальное напряжение, что делает такие приборы пригодными для питания большинства устройств.

Существенный недостаток online преобразователя – его высокая стоимость.

Все перечисленные устройства предназначены для кратковременной работы от внутреннего аккумулятора. Так происходит потому, что аккумуляторы имеют низкое значение ЭДС и при преобразовании к уровню входного напряжения от аккумулятора требуется отдать довольно значительный ток.

Аккумуляторы больших емкостей имеют значительные габариты и массу, а также требуют большое количество времени на подзарядку.

Таким образом, ИБП служат в основном для того, чтобы корректно и безопасно отключить устройства при пропадании напряжения сети.

ИСТОЧНИКИ АВТОНОМНОГО ЭЛЕКТРОПИТАНИЯ

Автономные источники электропитания предназначены для обеспечении непрерывности питания устройств при длительном пропадании напряжения сети или в том случае, когда объект находится на большом расстоянии от линии электропередач и подвод питания от нее нецелесообразен по той или иной причине.

Автономные электростанции строятся на основе дизельных или бензиновых генераторов, ветряных или солнечных электростанций. Каждый тип имеет свою область применения в зависимости от местных условий.

Если существует необходимость в обеспечении беспрерывной работе устройств в условиях временных перебоев поставок электроэнергии, то наиболее приемлемый вариант – использование бензиновых или дизельных генераторов.

Бытовые электростанции выпускаются многими предприятиями на различные значения мощности. Существенный недостаток подобных электростанций – высокое потребление дорогостоящего топлива.

Более дешевая электроэнергия получается при помощи солнечных или ветроэлектростанций, которые используют восполняемые природные источники энергии – солнечное освещение или энергию ветра.

Целесообразность в использовании такого оборудования возникает в случаях более или менее постоянной работы исключительно от них, поскольку первоначальные затраты на их приобретение и установку весьма велики. И окупаемость таких устройств занимает длительное время.

Работа ветровых и солнечных электростанций сильно зависит от местных условий. Так для нормальной работы солнечной электростанции необходимо большое количество солнечных дней в году, а для компенсации энергии солнца в темное время суток или ненастную погоду требуется внушительный запас резервных аккумуляторов.

Зато такая станция не имеет подвижных частей и, как следствие, очень высокую надежность. Солнечные панели имеют небольшой вес и могут размещаться на крышах практически любых построек или на простых каркасах.

Ветрогенераторы требуют размещения в местах с регулярным движением воздуха, преимущественно в одном направлении. Лучшее место для установки – преобладающая возвышенность на местности.

Конструкция ветрогенератора имеет большой вес и требует капитального обустройства. Наличие подвижных частей, зачастую установленных на большой высоте, затрудняет обслуживание электростанции.

© 2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Первичные источники питания, классификация, условные обозначения Источники…

Сразу хочу сказать, что здесь никакой воды про первичные источники питания, и только нужная информация. Для того чтобы лучше понимать что такое первичные источники питания, батарейка, аккумулятор, батарейки, аккумуляторы, солнечные батареи, атомные батареи, дизельгенераторы , настоятельно рекомендую прочитать все из категории Источники питания радиоэлектронной аппаратуры.

Любые радиотехнические устройства и системы с точки зрения обеспечения электрической энергией могут быть представлены в виде схемы, приведенной на рисунке 1.

Рисунок 1. Структурная схема питания радиоэлектронных устройств

На этом рисунке обозначено: ПИП — первичный источник питания — преобразует неэлектрические виды энергии в электрическую; ВИП — вторичный источник питания — преобразует электрическую энергию к виду удобному для потребителя (нагрузки) и собственно нагрузка — радиоэлектронная аппаратура (РЭА).

К первичным источникам питания обычно относят:

1. Химические источники
2. Термогенераторы
3. солнечные батареи
4. атомные батареи
5. Топливные элементы
6. Электрические машины (постоянного и переменного тока)

Рисунок классификация источников питания, первичные и сторичные источники питания

Обозначения на электрических схемах первичных источников питания

Источники питания. Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».

В – значок электричества, отображающий переменное напряжение.

С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.

D – Отображение аккумулятор ного или гальванического источника питания.

E- Символ батареи, состоящей из нескольких элементов питания.

Для автономного питания радиоэлектронной аппаратуры широко используют электрохимические источники тока — гальванические элементы и аккумуляторы . Буквенный код элементов питания — G. УГО [11] напоминает символ конденсатора постоянной емкости — параллельные линии разной длины: короткая обозначает отрицательный полюс, длинная — положительный (рис. 12.1, G1). Знаки полярности на схемах можно не указывать.

Поскольку для питания приборов чаще всего требуется напряжение, большее того, что обеспечивает один элемент или аккумулятор, их соединяют в батарею. Буквенный код в этом случае — GB. Батарею обозначают упрощенно: изображают только крайние элементы, а наличие остальных показывают штриховой линией (см. рис. 12.1, GB1). ГОСТ допускает изображать батарею и совсем просто — символом одного элемента (GB2 на рис. 12.1). Рядом с позиционным обозначением в любом случае указывают напряжение батареи.

Отводы от части элементов показывают линиями электрической связи, продолжающими черточки, которые обозначают их положительные полюсы (см. рис. 12.1, GB3). В местах присоединения линий-отводов к символам положительных полюсов ставят точки.

На основе символа электрохимического элемента строятся УГО так называемых солнечных фотоэлементов и батарей. Отличительные признаки УГО этих источников тока — корпус в виде кружка или овала и знак фотоэлектрического эффекта (см. рис. 12.1, G2, GB4), На месте буквы п в УГО солнечной батареи можно указывать число образующих ее элементов.
Для защиты от перегрузок по току или коротких замыканий в нагрузке в электронных устройствах часто используют плавкие предохранители. Код этих устройств — латинские буквы FU. УГО [12] напоминает постоянный резистор (и имеет те же размеры 4×10 мм), отличие заключается только в проходящей через весь прямоугольник линии, символизирующей сгорающую при перегрузке металлическую нить (рис. 12.2, FU1). Рядом с УГО предохранителя, как правило, указывают ток, на который он рассчитан, а иногда и его тип.
В аппаратуре с высоковольтным питанием для защиты некоторых элементов от опасных для них перенапряжений применяют разрядники (код — буква F). В простейшем случае — это два электрода, установленных на изоляционном основании на определенном расстоянии один от другого (иногда технологически это печатный проводник, разделенный на две части просечкой в печатной плате насквозь). Символ искрового промежутка — две встречно направленные стрелки (см. рис. 12.2, F1). Если же такое устройство выполнено в виде самостоятельного изделия, используют УГО, показанное на рис. 12.2 под позиционным обозначением F2. УГО вакуумного разрядника получают, заключая символ искрового промежутка в символ баллона электровакуумного прибора (F3).

Химические источники тока

Это сухие гальванические элементы, кислотные и щелочные аккумуляторы. Наибольшее распространение получили кислотные аккумуляторные батареи (АБ). Типовые зарядно-разрядные характеристики одного кислотного элемента приведены на рисунке 2.

Рисунок 2. Зарядно–разрядные характеристики кислотного элемента

В процессе разряда напряжение быстро уменьшается до 2 В, а затем медленно спадает до 1,8 В. Разряд ниже 1,8 В на один элемент нежелателен, так как в нем начинаются необратимые процессы. Номинальным считается напряжение U = 2 В.

При заряде кислотного аккумулятора его напряжение быстро растет до 2,1 . .. 2,15 В, а затем медленно до 2,4 В, т.е. восстановление активной массы аккумулятора закончено и начинается бурное выделение кислорода и водорода, заряд окончен . Об этом говорит сайт https://intellect.icu . Для герметичных аккумуляторов это недопустимо, поэтому их помещают в специальный, прочный корпус «панцирь», выдерживающий высокое давление, добавляют газопоглотители и строго выдерживают режим заряда. Номинальная емкость аккумулятора — количество электричества, которое может отдать аккумулятор при 10-часовом режиме разряда (С10), неизменном токе и температуре.

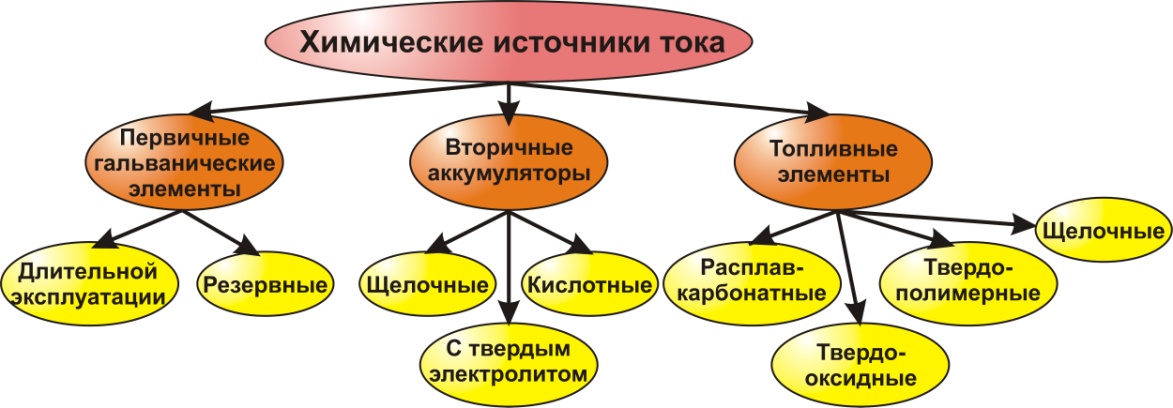

Классификация химических источников тока

Солнечные батареи

Работа солнечных батарей основана на вентильном фотоэффекте в полупроводниках (фото–ЭДС на p–n переходе). Под действием света электроны переходят на более высокий энергетический уровень, поддерживая ток во внешней цепи. Спектральные характеристики некоторых источников приведены на рисунке 3.

Рисунок 3. Спектральные характеристики солнечного света и солнечных батарей

Максимальная чувствительность кремниевого (Si) фотоэлемента находится на границе инфракрасного (ИК) излучения (). Селеновые (Se) фотоэлементы лучше согласуются по длине волны с солнечным светом и охватывают видимую часть спектра (0,4 мкм — фиолетовый цвет, 0,55 мкм — зеленый, 0,65 мкм — красный), что не всегда удобно. Поэтому используют кремний, который значительно шире распространен на земле.

Известно, что энергетическая освещенность Земли в солнечной системе составляет примерно 1 кВт/м2, но это на экваторе. В средних широтах около 300 Вт/м2, но это летом, а зимой примерно 80 Вт/м2. Извлечь эту энергию можно при помощи кремниевых фотоэлементов с коэффициентом полезного действия 12 … 15% (теоретический КПД равен 22,5%, у арсенид–галиевых фотоэлементов теоретический КПД — 33,3%). Для получения 5В, 40мА требуется около 12 … 15 фотоэлементов, поэтому о больших мощностях для промышленности речи пока не идет. Их используют на космических летательных аппаратах с поверхностью солнечных батарей в сотни квадратных метров, а также для зарядки АБ в местах, удаленных от населенных пунктов.

Существует мнение, что солнечная энергия является экзотической и ее практическое использование — дело отдаленного будущего. Стоимость солнечных элементов составляет 2,5 … 3 долл/Вт, а стоимость электроэнергии 0,25 … 0,5 долл/кВт•ч. При использовании солнечных батарей возникает проблема суточного и сезонного накопления энергии, которая решается с помощью АБ.

Топливные элементы

Топливные элементы преобразуют энергию химического топлива в электрическую энергию, без реакции горения. Действие этих элементов основано на электрохимическом окислении углеводородного топлива (водород, пропан, метан, керосин) в среде окислителя. Другими словами Топливные элементы представляют собой «неистощимые батарейки «, к которым непрерывно подводится топливо и окислитель (воздух).

Различают следующие основные типы топливных элементов:

• фосфорнокислые. Их КПД составляет около 40 %, а при совместном использовании и электричества и попутного тепла — около 80 %. Рабочая температура находится в пределах 180 … 230° С. Эти топливные элементы требуют некоторого времени для выхода на рабочий режим при холодном старте, но отличаются простой конструкцией и высокой стабильностью. На базе этих элементов созданы энергоустановки мощностью сотни киловатт.
• твердополимерные. Они отличаются компактностью, высокой надежностью и экологической чистотой. КПД составляет примерно 45 %, рабочая температура — около 80° С. В качестве топлива используется водород. Но здесь применяются катализаторы из платины и ее сплавов. Поэтому стоимость энергии относительно высокая. Тем не менее, обладая уникальными качествами, они имеют хорошую перспективу для широкого применения.
• Топливные элементы на расплавленном карбонате. Данный тип топливных элементов относится к высокотемпературным устройствам. Рабочая температура порядка 600 … 700° С. В качестве топлива используется природный газ. КПД достигает 55 %. В связи с большим количеством выделяемого тепла, успешно применяются для создания стационарных источников электрической и тепловой энергии.
• твердооксидные. Здесь, вместо жидкого электролита применяется твердый керамический материал, что позволяет достигать высоких рабочих температур 900 . .. 1000° С. КПД твердооксидных топливных элементов достигает 50 % и они могут работать на различных видах углеводородного топлива, что создает перспективу для использования в промышленных установках большой мощности.

Топливные элементы имеют разную рабочую температуру и у каждого своя область применения.

Поскольку напряжение и ток единичного топливного элемента невелики 0,6 … 0,75 В при плотности тока до 500 мА/см2, то для получения заданных характеристик топливные элементы соединяют в батареи. Для постоянного получения электроэнергии следует в батарею непрерывно подводить окислитель и топливо.

Топливные элементы отличает высокая надежность (нет подвижных частей как в двигателе внутреннего сгорания) и термостабильность, а удельная энергия вдвое выше, чем у аккумуляторных батарей. По этой причине современные электромобили используют именно топливные элементы.

Термогенераторы

Работа термогенераторов основана на термоэлектрическом эффекте — нагреве контакта двух проводников или полупроводников, что приводит к появлению на их свободных (холодных) концах ЭДС, называемой термо–ЭДС. Величина этой термо–ЭДС , где — разность температур холодного и горячего концов термопары, — коэффициент термо-ЭДС, зависящий от материала термопары. Термоэлементы соединяют последовательно в батареи. На рисунке 4 приведена обобщенная схема термобатареи, а на рисунке 5 — зависимость термо–ЭДС некоторых термопар от температуры.

Рисунок 4. Обобщенная схема термобатареи

Рисунок 5. Зависимость термо–ЭДС некоторых термопар от температуры

На этом рисунке приведена величина термо–ЭДС термопар: 1 — Платина и медь; 2 — Платина и железо; 3 — Медь и железо. Из зависимостей термо-ЭДС, приведенных на рисунке 5 видно, что величины термо–ЭДС довольно малы, а создать большую разность температур для металлов проблематично из-за их высокой теплопроводности, поэтому чаще используют полупроводники с ЭДС около 1мв/°C. Современные термогенераторы выпускают на напряжение до 150 В и ток до 500 А при общем КПД порядка10 … 12%.

Рисунок 6. Внешний вид термобатареи

Атомные батареи

Принцип построения атомных батарей известен из курса общей физики. Одним из электродов является радиоактивный изотоп, вторым электродом служит металлическая оболочка. Под действием излучения на электродах создается разность потенциалов в несколько киловольт при токе единицы миллиампер. Срок службы атомных элементов — несколько лет. В настоящее время созданы низковольтные атомные батареи, работающие по принципу фотоэлементов, причем их излучение не превышает уровня общего фона.

Рисунок 7. Низковольтная атомная батарея: 1 — радиоактивный изотоп; 2 — полупроводник; 3 — отрицательный электрод; 4 — нагрузка, потребитель энергии

Рассмотрим принцип работы низковольтной атомной батареи. На поверхности полупроводника наносится слой радиоактивного вещества, излучаемый этим слоем, поток бета частиц бомбардирует атомы полупроводника, выбивая из него очень большое количество медленных электронов.Так как выбитые электроны могут двигаться только в одном направлении, они накапливаются на металлическом коллекторе, приваренном к другой стороне полупроводника и образующим с полупроводником контакт Шотки, обладающий односторонней проводимостью. Между коллектором и полупроводником возникает разность потенциалов. Для повышения кпд батареи часто вместо чистого полупроводника используют p-n переход в качестве контакта с односторонней проводимостью. Также существуют батареи использующие для генерации электронов эффект термоэлектронной эмиссии, так называемые термоэмиссионные генераторы. Принцип действия таких батарей аналогичен работе высоковольтных атомных батарей, описанных выше. В данных батареях используются изотопы, ядерные реакции в которых приводят к разогреву катода. Горячий катод испускает медленные электроны, которые, достигая анод, заряжают его отрицательно, в то время как катод заряжается положительно.Одним из веских оснований к применению данных источников энергии служит ряд преимуществ перед другими источниками энергии (практическая необслуживаемость, компактность и др), и решающим основанием явилась громадная энергоемкость изотопов. Практически по массовой и объемной энергоемкости распад используемых изотопов уступает лишь делению ядер урана, плутония и др в 4-50 раз, и превосходит химические источники энергии (аккумуляторы, топливные элементы и др. ) в десятки и сотни тысяч раз.

Рисунок 8. Внешний вид миниатюрного ядерного элемента питания

Большинство современных ядерных батарей используют для сбора частиц полупроводники. Увы, но со временем «ловушка» приходит в негодность. Ученые из Университета Миссури заменили твердый полупроводник жидким, что и позволило не только сделать батарею миниатюрной, но и долговечной. Ее внешний вид приведен на рисунке 9.

Рисунок 9. Внешний вид миниатюрного ядерного элемента питания

Экспериментальные образцы батарей на никеле-63

Тритиевая атомная батарейка

Электрические машины

Преобразуют механическую энергию движения (поступательного или вращательного) в электрическую и наоборот. Выпускаются на большой диапазон токов и напряжений. Электрические машины делятся на электрические машины постоянного и переменного тока. При одинаковой мощности электрические машины переменного тока имеют в 1,5 . .. 2 раза лучшие массо-объемные показатели, чем машины постоянного тока. Поэтому 98% электроэнергии в мире вырабатывается электрическими машинами переменного тока. Их недостатками считается присутствие акустических шумов, а наличие подвижных частей определяет надежность системы электроснабжения. Но инерционность электрических машин делает невозможными кратковременные провалы напряжения сети, что положительно сказывается на качестве электроснабжения.

В зависимости от того, чем вращают генератор переменного тока различают:

1. гидро–генераторы (привод от водяной турбины гидроэлектростанции). Это тихоходные генераторы большой мощности при скорости вращения до 1500 об/мин;
2. турбо–генераторы (привод от паровой турбины тепловой электростанции). Это скоростные генераторы с числом оборотов в минуту до 3000 и более;
3. дизель–генераторы (привод от двигателя внутреннего сгорания бензинового или дизельного). Правильнее называть двигатель–генераторная установка (ДГУ), хотя исторически называют “дизелем”. Дизельные двигатели более неприхотливы, надежны и широко используются в резервных источниках электропитания на предприятиях связи, радиопередающих и телевизионных центрах и для электроснабжения небольших населенных пунктов;
4. газо–генераторы. Это двигатель внутреннего сгорания, работающий на газообразном топливе, которое по сравнению с другими сгорает при малом количестве воздуха без дыма и копоти. Его легко транспортировать на любые расстояния. Природный газ получают на газовых месторождениях, а попутный газ — на нефтепромыслах;
5. ветро–генераторы. Ветер — неиссякаемый источник энергии. Однако надежность такого электроснабжения зависит от силы ветра и поэтому пригодно не во всех географических зонах. Ветро–генераторы выпускаются промышленностью на мощности от 200 Вт до 1000 кВт при необходимой скорости ветра от 6 до 14 м/сек, но они создают акустические шумы, влияние которых на флору и фауну далеко не однозначно. В нашей стране широкого применения пока не нашли, хотя считаются перспективными;
6. био–генераторы. Генераторы, приводимые в действие мускульной силой человека. На первых полярных станциях «Северный Полюс» зарядка аккумуляторных батарей для радиостанции проводилась “велотренажером”, нагрузкой которого был автомобильный генератор постоянного тока. Если одна лошадиная сила равна примерно 730 Вт электрической мощности, то тренированный человек может вырабатывать порядка 50 Вт в течение 10 … 15 минут (езда в гору на велосипеде!). Затем нужен отдых. Отсюда можно сделать вывод, что производство электрической энергии является далеко не легкой задачей.

Рисунок 10. Внешний вид дизель-генераторной установки

Дизель-генераторные установки обычно обладают большей мощностью и применяются для электропитания крупных предприятий связи, в составе которых применяется более энергопотребляющая радиоэлектронная аппаратура.

Рисунок 11. Внешний вид бензогенератора

Бензогенераторы могут применяться для гарантированного электроснабжения базовых станций сотовых систем связи, ретрансляторов, ремонтных служб или автомастерских.

Литература:

1. Описание генераторных установок
2. Инструкция по эксплуатации дизель-генераторной установки
3. Бензогенераторы
4. Бензиновые генераторы и электростанции
5. Сайт производителя www.citylabs.net

Статью про первичные источники питания я написал специально для тебя. Если ты хотел бы внести свой вклад в развии теории и практики, ты можешь написать коммент или статью отправив на мою почту в разделе контакты. Этим ты поможешь другим читателям, ведь ты хочешь это сделать? Надеюсь, что теперь ты понял что такое первичные источники питания, батарейка, аккумулятор, батарейки, аккумуляторы, солнечные батареи, атомные батареи, дизельгенераторы и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Источники питания радиоэлектронной аппаратуры
