Основы электротехники 4 – Переменный ток

Этим постом мы продолжаем серию публикаций, посвящённых основам электротехники. В нём мы поговорим о переменном токе. Основные задачи электротехники – это произвести, передать и распределить энергию, по пути её к тому же приходится, преобразовывать. Всё это проще делать на переменном токе, чем на постоянном. Вообще говоря, переменный – это всё, что не постоянно, но мы будем говорить о синусоидальных токах и напряжениях, потому что именно их используют на практике.

Почему это пошло от генераторов электроэнергии? Их проще всего сделать так, чтобы они выдавали синусоидальное напряжение, а синусоидальное напряжение по природе своей точно такое же, как постоянное, только его значение изменяется во времени по закону синуса.  Вообще переход от вращения к синусоиде очень простой.  Поэтому, например, синусоиду удобно описывать с помощью угловой частоты Ω. Об этом мы поговорим ещё позже. Раз уж мы заговорили об описании синусоиды, то остановимся пока на этом и дадим несколько определений.

Мгновенное значение – это значение в данный момент времени.

Амплитудное значение – наибольшее значение которого достигает сигнал.

Действующее значение – это такое значение постоянного напряжения, которое производит такой же тепловой эффект, как и рассматриваемые синусоидальные.

Период – наименьший период времени между двумя одинаковыми значениями сигнала.

Частота линейная – это величина обратная периоду, угловая – 2 π f. Об этом поговорим чуть позже.

Фаза – это то, насколько синусоида сдвинута относительно начала координат в момент времени 0.

Когда говорят о переменном напряжении или токе, говорят обычно действующее значение и частоту. Например, в розетке 220 Вольт, 50 Герц. Это значит, что действующее значение 220 Вольт, а линейная частота 50 Герц, период 20 миллисекунд кстати.

Теперь о том, как ведут себя элементы цепи на переменном токе. С резистором ничего нового, но появляются два новых элемента: ёмкость и индуктивность.

Начнём с ёмкости, то есть конденсатора. Конденсатор представляет из себя две пластины, разделенные диэлектриком. Прикладываем напряжение, побежали электроны, то есть потек ток. Бежать они могут только до пластины, дальше некуда. На пластинах место ограничено, поэтому чем больше электронов там уже есть, тем медленнее прибегают новые, то есть ток постепенно спадает.

Из-за того, что напряжение у нас синусоидальное, ток спадает до 0 ровно в тот момент, когда напряжение достигает максимума. Не будем сейчас лезть в математику, просто примем это на веру. Напряжение у нас теперь начинает уменьшаться, значит электроны на пластине ему уже удерживать сложнее. Они начинают бежать обратно, то есть ток меняет знак. Быстрее всего они бегут тогда, когда напряжение равно нулю, ток становится максимальным. Дальше всё повторяется в обратную сторону и так далее.

Если посмотреть теперь на график тока и напряжения, можно увидеть, что ток достигает какого-то значения раньше, чем напряжение. Например, в нулевой момент времени напряжение ещё равно нулю, а ток уже максимальный. Поэтому говорят, что на ёмкости ток опережает напряжение. В идеальном случае это опережение составляет четверть периода или π/2 (если переходят в угловые меры).

Чтобы определить какой ток потечёт через конденсатор, нам понадобится сделать некоторые математические выкладки. Сначала охарактеризуем конденсатор численно и введем для этого понятия ёмкости. Ёмкость – это отношение заряда на пластинах к напряжению, при котором оно возникает.

Теперь вспоминаем что ток – это производная заряда по времени. Отсюда получаем выражение для тока через напряжение. Подставим теперь переменное напряжение, пропустим скучноватую математику и получим выражение для тока.  Осталось поделить напряжение для тока и получаем выражение для ёмкостного сопротивления.

Второй новый элемент – индуктивность. Самый простой индуктивный элемент – это катушка из провода.

Для понимания её работы нам понадобится еще один вспомогательный закон (закон электромагнитной индукции). На нём строится почти вся теория электрических машин, но для нас сейчас это не более чем вспомогательный факт. Суть этого закона в том, что переменное магнитное поле порождает электрическое и главное наоборот. То есть вокруг любого проводника с переменным током есть магнитное поле, но, когда провод сворачивается в катушку почти всё порождаемое им поле концентрируется внутри катушки и начинает влиять на неё саму.

Влияние это заключается в том, что магнитное поле, порождённое катушкой, начинает создавать в ней самой поле электрическое. Звучит так, как будто “Мюнхаузен вытаскивает сам себя за волосы”, но всё дело в направлении этого наведённого поля. Его можно вывести математически, для синусоиды это несложно, но мы воспользуемся очень удобным и простым правилом Ленца, которое есть не что иное как красиво сформулированный закон зловредства. Наведённое ЭДС всегда направлено так, чтобы противодействовать полю её породившему. То есть наведенное ЭДС направлено навстречу напряжению на катушке и мешает току протекать через неё. Иногда для того, чтобы лучше запоминалось, говорят, что ток запутывается в витках катушки. Как бы то ни было, приводит это к тому, что ток через катушку отстаёт от напряжения и тоже на четверть периода, те π/2.

Индуктивное сопротивление математически выводится похоже на то, как выводится ёмкостное, только исходная характеристика здесь не ёмкость, а индуктивность, отношение магнитного потока в катушке к току, которой её породил. Затем берем закон электромагнитной индукции и связываем ток с напряжением через дифференциальные уравнения. Дальше опять немного скучная, но простая математика, и в результате несложных выкладок получаем выражение для напряжения при синусоидальном токе, делим одно на другое, получаем выражение для индуктивного сопротивления.

Вообще говоря, ёмкость и индуктивность очень похожи по своим свойствам, но с точностью до наоборот. Поэтому если вы затрудняетесь вспомнить что-то касающееся одного из них, попробуйте вспомнить для одного из них и сделать всё наоборот. Почти наверняка не ошибетесь.

Для цепей переменного тока справедливы все законы, что мы с вами рассмотрели раньше. Поскольку эти законы фундаментальные и следуют из самой природы вещества.

Однако считать по ним становится уже весьма трудно, приходится делить и умножать синусы, да ещё и с разными фазами. Для того чтобы уйти от всей этой тригонометрии, пользуются так называемыми векторными диаграммами.

Векторные диаграммы. Разберёмся что это и для начала введём понятие вектора для некоторой синусоиды. Для определённости пусть это будет ток с амплитудой Im и фазой φ, для общности берем произвольную фазу. Теперь строим плоскость координат и проводим из её центра вектор, длина которого равна Im, а угол с осью абсцисс равен φ.

То, что у нас получилось, как раз и есть вектор, соответствующий переменному току, амплитудой Im и фазой φ. Если теперь у нас появится ток с другой амплитудой и фазой, то его мы сможем тоже изобразить на этой же плоскости. Теперь понятно зачем мы переходили в угловые величины, когда говорили об отставании, опережении тока, это углы между векторами на плоскости координат.

Следующий шаг, перейдя в декартовы координаты, мы смогли избавиться от тригонометрических функций, операции над векторами уже стали чисто алгебраическими, привычным. Сделаем ещё один небольшой шаг и заметим, что если принять, что ось абсцисс действительная, а ось ординат – мнимая, то мы сможем пользоваться хорошо разработанным математическим аппаратом для комплексных чисел.



Именно в виде векторов на комплексной плоскости чаще всего анализируют переменные токи и напряжения. Они позволяют не только наглядно изобразить их, но и применить для расчёта цепей множество вычислительных приёмов, упрощающих и ускоряющих расчёт. Сейчас мы не будем их касаться, это предмет рассмотрения скорее строго академического курса, посмотрим вещь более простую и практическую: активную, реактивную и полной мощности.

Не давая строгого определения, рассмотрим, что они означают практически. Активная мощность – это та мощность, которая совершает полезную работу. Иначе говоря, что-то греет, крутит, двигает и так далее. Но посмотрим ещё раз на процесс, происходящий в конденсаторе. Заряды к нему то приходят, то уходят, ток создается, идёт в разные стороны. Но обратите внимание, все эти перемещения происходят в пределах одного узла цепи, то есть потенциал не меняется. Значит, хотя ток и есть, но работа не совершается.

Для разрешения этого противоречия вводят понятие реактивной мощности – эта мощность не совершает работы, а нужна только для создания электромагнитного поля. Обратимся ещё раз немного к математике. Вспомним как смещены друг относительно друга ток и напряжение конденсатора – на 90°.

А теперь то же самое для резистора – на нём ток и напряжение совпадают по фазе. Ток, текущий через конденсатор, как мы уже видели, работы не совершает. Его называют реактивным током. Он создаёт реактивную мощность. На векторной диаграмме он направлен по мнимой оси.

Ток, текущий через резистор, работу как раз-таки завершает, его поэтому называют активным. На векторной диаграмме он направлен уже по действительной оси. Поскольку реальные элементы цепи – это всегда комбинация активных и реактивных векторов, то и реальные токи – это всегда комбинация активных и реактивных.

Их векторная сумма называется полным током, векторная сумма активной и реактивной мощностей – полной мощностью. В полной мере эти понятия используется не столько в электротехнике, сколько в электроэнергетике, поэтому сейчас мы на них подробно останавливаться не будем. Посмотрим лучше, как описанные ранее эффекты выглядят на моделях.

Начнем с модели первой. Здесь одно и тоже переменное напряжение, мы прикладываем к ёмкости и индуктивности. Источник здесь собран из блоков Simulink, чтобы можно было на ходу менять частоту. Начнём её менять и увидим изменения тока. На индуктивности он падает, потому что сопротивление индуктивности прямо пропорционально частоте, а на емкости растёт, потому что емкостное сопротивление обратно пропорционально частоте приложенного напряжения.

Теперь вторая модель. Здесь у нас, как мы видим, резистор, токоограничивающий, по сути, батарея конденсаторов. Если мы включаем резистор без конденсаторов, то мы увидим, что ток и напряжение совпадает по фазе. Как только начинаем конденсаторы подключать, увидим, как ток постепенно смещается относительно напряжения, изменяется его фаза.

На этом мы завершаем наш рассказ об элементах цепи переменного тока. В следующей публикации мы ненадолго отвлечемся от классической теории электротехники и поговорим о полупроводниковых элементах: диодах и транзисторах.



Другие публикации по данной теме:

Основы электротехники, введение

Основы электротехники 2 — Электрическая цепь

Основы электротехники 3 — Расчет режима цепи

Переменный ток и его особенности

Содержание

При постоянном напряжении все просто, ток будет в любой момент времени равен напряжению, разделенному на сопротивление, а мощность – произведению тока на напряжение. С переменным током все гораздо интереснее.

Начнем с того, что сопротивления при переменном токе бывают активные и реактивные. В чем же их отличие?

Активные сопротивления – это резистор, лампочка, любой нагревательный элемент типа электрочайника. Если в цепи переменного тока есть только активные сопротивления, то с ним будет все так же просто, как и с постоянным. А все потому, что ток в каждый момент времени будет считаться по закону Ома, а значит и меняться ток будет синхронно с напряжением, как на графике снизу:



Рисунок 1 — График активного сопротивления.

Реактивные сопротивления – это такие элементы, как емкости и индуктивности. В одни моменты они «мешают» току, в другие – наоборот, помогают. Это напоминает попытки идти от берега по дну моря в сильное волнение. Волна то помогает идти, то мешает, но не замедляет продвижения в целом.

Емкостное реактивное сопротивление. Емкость или конденсатор – это элемент, который может заряжаться, запасая электрическое напряжение, а затем отдавать его в цепь. В цепях переменного тока это приводит к тому, что ток начинает «опережать» напряжение. Ведь пока напряжение растет, конденсатор заряжается, и ток в цепи максимален. А когда напряжение достигает максимума, конденсатор уже полностью заряжен и ток будет равен нулю.



Рисунок 2 — График емкостного реактивного сопротивления.

Индуктивное реактивное сопротивление работает наоборот. Индуктивность – это электромагнит, трансформатор, дроссель, электродвигатель, в общем все, где есть катушки или обмотки. Индуктивность обладает инерцией, то есть может запасать ток, а значит, пока напряжение растет, ток еще не разогнался и будет минимальным. А максимума ток достигнет только к моменту, когда напряжение уже пройдет верхнюю точку и начнет снижаться. То есть ток «запаздывает».



Рисунок 3 — График индуктивного реактивного сопротивления.

Таким образом, мы видим, что потребляют мощность от сети безвозвратно только активные потребители. Реактивные же то потребляют, то возвращают энергию в сеть.

Поэтому и мощность различают активную, реактивную и полную.

Полная мощность считается точно так же, как и для постоянного тока и равна произведению тока на напряжение. Поэтому, полная мощность и измеряется в Вольт-Амперах или ВА.Полная мощность состоит из активной и реактивной, а складываются они геометрически в виде треугольника:



Рисунок 4 — Треугольник мощностей.

Активная мощность измеряется в Ваттах (Вт) – это та мощность, которая потребляется непосредственно потребителем и преобразуется в другие виды энергии, такие как тепло, свет, звук, механическая энергия.

Реактивная мощность то потребляется, то возвращается обратно, поэтому бытовые электросчетчики ее не учитывают, однако она тоже «ходит» по проводам, а значит их толщина должна учитывать и эти паразитные токи. К тому же, реактивная мощность, проходя через провода, заставляет их нагреваться, выступая в роли дополнительных активных потребителей.

Для определения доли активной мощности в полной, существует величина, называемая cosф, PF или коэффициент мощности. Это косинус того самого фазового угла в треугольнике мощностей, равный активной мощности, разделенной на полную.Чем он ближе к 1, тем меньше реактивной составляющей. Чтобы наглядно представить себе всю эту картинку, представим себе холодненькую кружку с пивом. Если половина общего наливаемого объема – пена, то чтобы выпить 0,5 литра напитка, нам понадобится литровая кружка:



Рисунок 5 — График коэффициента мощности.

Вопросы для самопроверки:

1. Есть электрочайник на 220В, мощностью 2000Вт. Какое для него нужно сечение медного провода?
2. Есть устройство на 220В, потребляющее 3000Вт и имеющее PF=0,7. Хватит ли для его подключения медного провода сечением 1,5мм2? Если нет, то какой провод нужен?

06. 03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06.03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04.

28.2022

Сценарии освещения в лаборатории

Освещение в квартире

04.28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

Что такое переменный ток? — Блог о строительстве

О разновидностях электрического тока всем рассказывают еще на уроках физики в школе.

Для некоторых эти знания остаются лишь теоретическими, расширяющими понимание мироустройства, другие же выбирают специальность, непосредственно связанную с энергетикой. Независимо от этого, каждый человек знает, что существует постоянный и переменный ток. В электротехнике широко применяется вторая его разновидность, так как легче поддается преобразованиям, а электродвигатели на ее основе более просты и надежны.

Переменный ток – это движение по проводнику заряженных частиц, которое через определенные промежутки времени (периоды) изменяется по направлению и величине.

Знаменитая синусоида как раз и иллюстрирует его поведение. Чтобы понять, откуда берется переменный ток, рассмотрим принцип работы простейшего генерирующего устройства. В его основе лежит явление электромагнитной индукции, заключающееся в появлении тока в замкнутом проводящем контуре, который пересекает магнитные силовые линии.

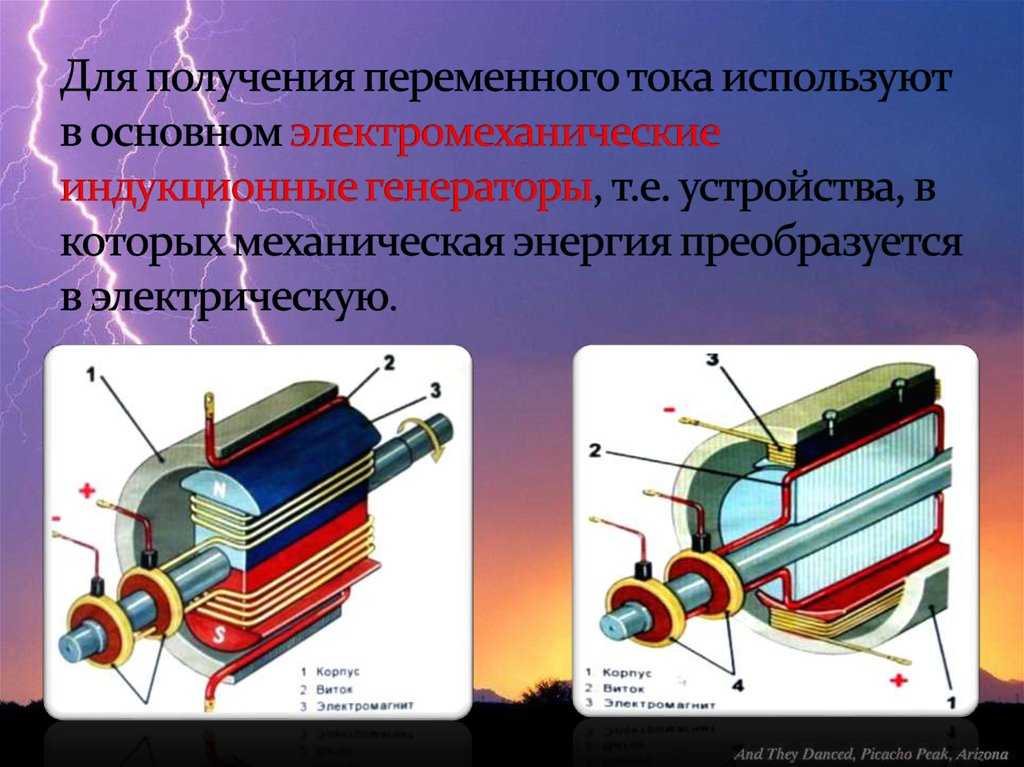

На оси, между двумя полюсами магнита (северным и южным), размещается рамка из проводящего материала (медная проволока). Ее концы посредством скользящих контактов щеточного механизма подключены к цепи с нагрузкой или прибором измерения напряжения. Рамка может вращаться вокруг оси, на которой размещена.

Между полюсами магнита существуют невидимые магнитные линии напряженности поля. Когда рамку вращают, две ее стороны пересекают эти линии, в результате чего возникает переменный ток. Причина его возникновения вызвана «выбиванием» магнитным полем электронов из отдаленных от ядра орбит.

Хотя направления ЭДС (электродвижущей силы)в двух пересекающих участках рамки всегда противоположны, если посмотреть на цепь в целом, то становится понятно, что они однонаправленные. ЭДС достигает максимума в момент вертикального пересечения силовых линий и проходит через ноль при горизонтальном расположении участков рамки (вспоминаем синусоиду, она тоже периодически пересекает нулевое значение). Вот так все просто.

Разумеется, реальные генераторы, создающие переменный ток, выглядят сложнее, чем рамка из проволоки, но принцип их работы тот же самый. Якорь с обмотками (фактически – множество рамок из примера) вращает в магнитном поле статора внешняя сила: это может быть энергия падающей воды; движение пара, созданного теплом ядерного реактора;давление ветра и пр.

В результате на выводах обмоток появляется напряжение. Остается подключить нагрузку и переменный ток не заставит себя долго ждать. Обычно генерируется не одна, а сразу три фазы.

Как уже указывалось, кроме переменного, существует и постоянный ток.

Его название говорит само за себя: никаких изменений в направлении движения не происходит. Такой ток всегда направлен от плюса к минусу.

Вторичные источники энергии, например батареи, посредством химических реакций накапливают в себе именно такой ток, отсюда и обозначения «+» и «-».

По сравнению с переменным, он обладает рядом особенностей. Хочется сказать «достоинства и недостатки», но это не так – именно «особенности». Например, электродвигатель постоянного тока дает возможность плавно регулировать скорость вращения якоря, а не ступенчато и, тем более, без необходимости применять сложные частотные преобразователи.

Причем, практически все электронные схемы рассчитаны для работы именно с этим видом тока, так как им проще управлять. Получить постоянный ток из переменного очень просто – его необходимо «выпрямить» специальными полупроводниковыми элементами (диодами и диодными мостами).Происходит срез пиков синусоиды сразу в двух полупериодах. Оставшуюся пульсирующую природу получившегося тока также можно сгладить.

Ток – это движение электронов в определенном направлении. Оно нужно, чтобы в наших устройствах тоже двигались электроны. Откуда берется ток в розетке?

Электростанция преобразует кинетическую энергию электронов в электрическую.

То есть, гидроэлектростанция использует проточную воду для вращения турбины. Пропеллер турбины вращает клубок меди между двух магнитов. Магниты заставляют электроны в меди двигаться, из-за этого начинают двигаться электроны в проводах, которые присоединены к клубку меди — получается ток.

Генератор — как насос для воды, а провод — как шланг. Генератор-насос качает электроны-воду через провода-шланги.

Переменный ток — это тот ток, который у нас в розетке. Он называется переменным, потому что направление движения электронов постоянно меняется. У переменного тока из розеток бывает разная частота и электрическое напряжение.

Что это значит? В российских розетках частота 50 герц и напряжение 220 вольт. Получается, что за секунду поток электронов 50 раз меняет направление движения электронов и заряд с положительного на отрицательный.

Смену направлений можно заметить в флуоресцентных лампах, когда их включаешь. Пока электроны разгоняются, она несколько раз мигает —  это и есть смена направлений движения. А 220 вольт — это максимально возможный «напор», с которым движутся электроны в этой сети.

В переменном токе постоянно меняется заряд. Это значит, что напряжение составляет то 100%, то 0%, то снова 100%.

Если бы напряжение было 100% постоянно, то понадобился бы провод огромного диаметра, а с меняющимся зарядом провода могут быть тоньше. Это удобно. По небольшому проводу электростанция может отправить миллионы вольт, потом трансформатор для отдельного дома забирает, например 10000 вольт, и в каждую розетку выдает по 220.

Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

ПЕРЕМЕННЫЙ ТОК— в широком смысле электрический ток, изменяющийся во времени. П. т.

создаётся перем. напряжением. В технике обычно под П.

т. понимают периодич, ток, в к ром средние за период значения силы тока и напряжения равны нулю. Периодом Т П.

т. наз.… …   Физическая энциклопедияПЕРЕМЕННЫЙ ТОК— в широком смысле электрический ток, изменяющийся во времени; в узком периодический ток, среднее за период значение которого равно нулю. Наиболее часто применяется синусоидальный переменный ток …   Большой Энциклопедический словарьпеременный ток— Электрический ток, изменяющийся во времени.

Примечание — Аналогично определяют переменные электрическое напряжение, электродвижущую силу, магнитный поток и т. д. [ГОСТ Р 52002 2003] Тематики электротехника, основные понятия Синонимы… …   Справочник технического переводчикаПЕРЕМЕННЫЙ ТОК— см.

Ток переменный. Самойлов К. И.

Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарьПЕРЕМЕННЫЙ ТОК— ПЕРЕМЕННЫЙ ТОК, см.

ЭЛЕКТРИЧЕСКИЙ ТОК …   Научно-технический энциклопедический словарьПеременный ток— Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедияпеременный ток— [alternating current, a.c.] электрический ток, измененяемый во врем. В технике периодический ток, в котором среднее значение за период (T) равно нулю.

Периодом переменного тока называется минимальное время, с, через которое изменение силы тока (и …   Энциклопедический словарь по металлургиипеременный ток— в широком смысле  электрический ток, изменяющийся во времени; в узком  периодический ток, среднее за период значение которого равно нулю. Наиболее часто применяется синусоидальный переменный ток. * * * ПЕРЕМЕННЫЙ ТОК ПЕРЕМЕННЫЙ ТОК, в широком… …   Энциклопедический словарьпеременный ток— электрический ток, периодически изменяющийся по силе и направлению.

В широком смысле переменный ток – всякий ток, изменяющийся во времени. С использованием переменного тока связан основной способ передачи электроэнергии вследствие относительной… …   Энциклопедия техникипеременный ток— kintamoji srovė statusas T sritis automatika atitikmenys: angl. alternating current vok.

Wechselstrom, m rus. переменный ток, m pranc. courant alternatif, m …   Automatikos terminų žodynas

ПЕРЕМЕННЫЙ ТОК— в широком смысле электрический ток, изменяющийся во времени. П. т.

создаётся перем. напряжением. В технике обычно под П.

т. понимают периодич, ток, в к ром средние за период значения силы тока и напряжения равны нулю. Периодом Т П.

т. наз.… …   Физическая энциклопедияПЕРЕМЕННЫЙ ТОК— в широком смысле электрический ток, изменяющийся во времени; в узком периодический ток, среднее за период значение которого равно нулю. Наиболее часто применяется синусоидальный переменный ток …   Большой Энциклопедический словарьпеременный ток— Электрический ток, изменяющийся во времени.

Примечание — Аналогично определяют переменные электрическое напряжение, электродвижущую силу, магнитный поток и т. д. [ГОСТ Р 52002 2003] Тематики электротехника, основные понятия Синонимы… …   Справочник технического переводчикаПЕРЕМЕННЫЙ ТОК— см.

Ток переменный. Самойлов К. И.

Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарьПЕРЕМЕННЫЙ ТОК— электр.

ток, изменяющийся по величине и направлению. На практике применение получил П. т., изменяющийся по закону синусоиды, почему ток этот наз.

также синусоидальным. Изменен …   Технический железнодорожный словарьПЕРЕМЕННЫЙ ТОК— ПЕРЕМЕННЫЙ ТОК, см. ЭЛЕКТРИЧЕСКИЙ ТОК …   Научно-технический энциклопедический словарьПеременный ток— Эта статья или раздел нуждается в переработке.

Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедияпеременный ток— [alternating current, a.c.] электрический ток, измененяемый во врем. В технике периодический ток, в котором среднее значение за период (T) равно нулю. Периодом переменного тока называется минимальное время, с, через которое изменение силы тока (и …   Энциклопедический словарь по металлургиипеременный ток— в широком смысле  электрический ток, изменяющийся во времени; в узком  периодический ток, среднее за период значение которого равно нулю.

Наиболее часто применяется синусоидальный переменный ток. * * * ПЕРЕМЕННЫЙ ТОК ПЕРЕМЕННЫЙ ТОК, в широком… …   Энциклопедический словарьпеременный ток— kintamoji srovė statusas T sritis automatika atitikmenys: angl. alternating current vok.

Wechselstrom, m rus. переменный ток, m pranc. courant alternatif, m …   Automatikos terminų žodynas
