Файлы расширения PCB имеют различные приложения и форматы, некоторые из них перечислены ниже.
Печатная плата
В этом приложении расширение файла печатной платы упоминается как файл печатной платы, в котором сохраняется конструкция печатной платы, включая электрические и электронные компоненты и трассы их соединений.
Печатные платы обычно используются в производстве электронных устройств, таких как мобильные телефоны и другое оборудование.
Откройте файл расширения печатной платы, связанный с печатной платой.
Файлы печатных плат можно открывать с помощью различных программ электронного проектирования, таких как OrCAD и Eagle PCB.
Microsoft PowerPoint
Расширение PCB также используется Microsoft PowerPoint, популярным программным пакетом, используемым для создания слайд-шоу, в котором есть несколько вариантов, которые пользователи могут выбирать для улучшения красоты и качества своих презентаций.
Подробнее о PowerPoint
Microsoft Power Point — это стандартный компонент пакета Microsoft Office, широко используемый в домашних условиях и на предприятиях, в комплекте с Word, Excel и другими инструментами повышения производительности Office, представляющий собой настоящее средство совместной работы между приложениями.
Эта программа используется для создания сложных бизнес-презентаций, простых и сложных образовательных схем.
Файлы платы в Microsoft PowerPoint обычно содержат информацию о конфигурации самого приложения.
Программное обеспечение для открытия и работы с файлами печатных плат
Из-за большого разнообразия форматов, которые может приобретать файл расширения печатной платы, необходимо убедиться в том, какой тип формата у вас есть под рукой, чтобы избежать ошибок при его открытии.
Ниже приведен список пакетов программного обеспечения, доступных и совместимых с файлами PCB:
- Орел печатной платы
- Альтиум Лимитед
- ОрCAD
- Microsoft PowerPoint
- Найдите нужный файл платы в проводнике Windows и дважды щелкните по нему.
- Если файл не открывается в приложении, и вместо этого вы получаете сообщение об ошибке «Windows не может открыть файл», вам следует попробовать найти приложение, которое может открыть рассматриваемый файл платы.
- Если вы знаете приложение, которое может открыть файл платы, запустите его и посмотрите, есть ли в главном меню приложения пункт File->Open.
- Если вы не знаете приложение, которое может открыть файл PCB, попробуйте выполнить поиск по запросам «PCB wiki», «application to open PCB file» или «PCB file» в поисковой системе, которая вам нравится.
- Установите найденное приложение и проверьте, может ли оно открыть файл PCB.
Открыть файл платы на Android
Если вы загрузили файл платы на устройство Android, вы можете открыть его, выполнив следующие действия:
- В списке приложений Android на вашем устройстве Android найдите приложение «Мои файлы» или «Диспетчер файлов» и нажмите, чтобы запустить его.
- Нажмите на папку «Загрузки» внутри приложения.
- Вы должны увидеть загруженный файл платы в этой папке.
- Нажмите на файл. Если устройство Android поддерживает открытие загруженного файла, он откроется в соответствующем приложении.
- Если файл не открывается, вы можете найти соответствующее приложение, которое может открыть файл, выполнив поиск в Android App Store для «PCB».
- Если вы не можете открыть файл с приложениями из Android App Store, возможно, файл можно открыть только на настольных платформах, таких как Windows или Mac OS. Попробуйте поискать в Интернете «файл PCB» и посмотрите, могут ли его открыть какие-либо настольные приложения.
- Также возможно, что загруженный вами файл устарел и больше не поддерживается.
Откройте файл платы на iPhone или iPad
Чтобы открыть файл PCB на устройстве iOS, выполните следующие действия:
- Откройте приложение «Файлы» на устройстве iPhone или iPad. Вы можете найти его, проведя вниз по главному экрану и набрав «Файлы» в строке поиска.
- Нажмите на папку «Загрузки» на главном экране приложения «Файлы».
- Вы увидите все файлы, которые вы недавно загрузили. Нажмите на файл платы, чтобы просмотреть его.
- Если у вас есть подходящее приложение, которое может его открыть, оно автоматически запустится и откроет ваш файл.
- Если у вас нет приложения, которое может его открыть, вам нужно найти в магазине приложений Apple «PCB». Таким образом, вы можете найти приложения, которые могут открывать файлы PCB.
- Если это не помогает, возможно, ваш файл может быть открыт только настольным приложением. Чтобы найти приложение, которое может открыть его на рабочем столе, найдите «файл PCB» в своей любимой поисковой системе.
Frequently associated Windows objects:
PCB file article translations
Форматы файлов печатных плат
Как разработчик плат вы должны сообщать производителю обо всех требованиях к производству и сборке в стандартных форматах файлов печатных плат.
Все стандартные форматы обсуждаются ниже.
Изготовителям плат требуются следующие файлы:
- Gerbers
- ОДБ++
- Напильники для сверления с ЧПУ:
- IPC-NC-349:
- Формат XNC
- Напильник Excellon
- IPC-NC-349:
- Список соединений IPC
- Список материалов (BOM)
- Файлы Pick and Place (центроидные файлы)
- Невероятные чертежи
Файлы Gerber
Файлы Gerber являются наиболее широко используемым форматом файлов для производства печатных плат. Эти файлы управляют фотоплоттером, который создает пленку для экспонирования каждого слоя проводника. Файл Gerber не содержит никаких сведений о правилах проектирования, сетевом подключении или библиотеках компонентов. Это 2D-представление, которое помогает производственному оборудованию размещать медь, паяльную маску или слои шелкографии.
Существуют две основные версии формата Gerber:
1. Стандартный Gerber (RS-274-D) — это первый устаревший формат.
2. Расширенный Gerber (RS-274X) — формат Gerber, используемый в настоящее время . Он был обновлен, чтобы включить метаданные о файлах, такие как атрибуты файлов, и этот формат известен как X2.
Какое расширение файла используется для файлов Gerber?
Стандартное расширение файлов Gerber — « .GBR» или «.GB» . Другие расширения также используются на основе программного обеспечения для проектирования печатных плат производителя.
Файл Gerber для печатных плат.ODB++
Формат ODB++, предназначенный для обмена данными между CAD и CAM. Когда используется ODB++, его данные хранятся в нескольких файлах, а папки располагаются иерархически. Разработчики будут использовать общие команды операционной системы, которые сохраняют иерархическую структуру, объединяя все данные в один сжатый файл.
ODB++ позволяет дизайнерам и производителям передавать больше, чем просто стандартные графические изображения слоев и данные сверления. Иерархическая природа позволяет это. Этот формат позволяет хранить объемы данных в одном файле, который включает в себя набор материалов, спецификацию, координаты размещения компонентов, а также сведения о размерах и изготовлении. Доступ к ODB++ можно получить через инструменты EDA (Expedition, PADS, Allegro), что делает его почти универсальным форматом для производства плат (кроме Eagle).
Разница между Gerber и ODB++
Gerber RS274X — это часто используемый формат для проектирования плат. Это один файл с информацией о слоях, формах контактных площадок, чертежах и т. д. Gerber не может определить стек слоев и файлы детализации, в то время как формат ODB++ может определять такие данные.
IPC-2581
IPC-2581 относится к общему стандарту для описания данных и методологии передачи сборки и производства печатных плат.
Он предназначен для передачи информации между разработчиком печатной платы и изготовителем. IPC-2581 — это руководство, которому следуют компании для достижения эффективности производства, надежности, согласованности процессов и качества.
NC
файлы сверления PCB NC (с числовым программным управлением) используются для определения данных сверления и трассировки платы. Файл сверла относится к положению, размеру и количеству отверстий в печатной плате.
Файлы сверления в KiCadIPC-NC-349
Стандарт IPC-NC-349 относится к машиночитаемому формату ввода, используемому инструментами сверления и фрезерования с числовым программным управлением (ЧПУ). Его можно использовать напрямую для передачи информации о сверлении и трассировке разработчикам плат, производителям и пользователям. Это единственный стандарт, который определяет форматы сверления и трассировки, связанные с печатной платой.
Формат XNC
Формат обмена NC (XNC) является частью стандарта IPC-NC-349 и хорошо совместим с существующим программным обеспечением для файлов сверловки NC. Он служит связующим звеном между различными форматами упражнений и служит общим стандартом.
Формат Excellon
Формат сверления Excellon включает необходимые инструкции для работы на сверлильных и фрезерных станках с ЧПУ. Это стандарт по умолчанию для файлов детализации. Существует два типа файлов детализации Excellon — Excellon 1 (старая версия) и Excellon 2.
Производственные чертежи
Производственные или производственные чертежи включают размеры платы, сведения о сверлении, класс изготовления (класс 2, класс 3), детали сборки и т. д. Эти чертежи отправляются производителям в формате PDF.
Fab-чертеж включает в себя различную информацию, связанную с конструкцией, такую как:
- Класс печатной платы (класс 1, класс 2 или класс 3)
- Детали стека
- Общая толщина плиты
- Детали паяльной маски
- Характеристики шелкографии
- Детали послойного импеданса
- Детали выреза
- Таблица сверления
- Номер версии и дата
Выходные данные программного обеспечения для проектирования печатных плат представляют собой файл формата САПР и не могут использоваться производителями напрямую.
Список соединений IPC
Список соединений IPC (IPC-356) содержит список цепей, формирующих схему межсоединений проводимости платы. Это текстовый файл ASCII с системными инструкциями PCB CAM, включая имена цепей, выводы и координаты X-Y начальной и конечной точек для каждой цепи/узла.
Спецификация материалов (BOM)
Спецификация или спецификация материалов содержит список всех элементов и их спецификации, необходимые для производства продукта. Этот файл включает в себя номер производственной детали (MPN), номер детали поставщика (VPN), количество деталей, стоимость, не устанавливайте (DNI) детали, условное обозначение, посадочное место и т. д. Производители печатных плат используют машины для захвата и размещения, чтобы выбрать нужный компонент и разместить его в нужном месте на плате в процессе сборки. Для этого этим машинам нужны правильные данные.
Файлы Pick and Place хранят данные в формате ASCII и могут быть созданы любым программным обеспечением для проектирования. Основная цель этих файлов — передать информацию о положении и ориентации всех устройств для поверхностного монтажа. Координаты X-Y и поворот для каждого компонента, который будет собран на плате, указаны в этом файле.
Производство печатных плат требует эффективного взаимодействия при проектировании, чего можно добиться с помощью соответствующих форматов файлов. Дизайнеры должны иметь четкое представление о каждом файле и формате, чтобы добиться точного изготовления платы.
Что такое файл .PCB? — Производство печатных плат и сборка печатных плат
Технологии развиваются по мере изменения мира. Как и индустрия печатных плат. Зарисовка дорожек и традиционные методы травления устаревают в индустрии печатных плат. Компьютер сильно изменился в мире технологий. Положительное влияние оказали практически все области техники. Однако компьютерные технологии делают возможным искусство проектирования электронных плат, которые занимают меньше места и содержат некоторые электронные компоненты.
Существует несколько программ, которые могут проектировать печатную плату. CAD и Altium — хороший тому пример. Файл печатной платы очень важен для проектирования печатной платы. Без него производство не может состояться. Файл печатной платы важен для проектирования и сборки подходящей платы. В этой статье обсуждаются все важные детали файла платы.
Файл .PCB — что это?Файл платы — это документ, содержащий необходимую информацию о слоях платы. Кроме того, он содержит информацию, относящуюся к печатной плате. В этом документе вы можете найти детали нижней и верхней шелкографии. Файл печатной платы содержит некоторую информацию, необходимую для проектирования и производства печатной платы. Кроме того, эти файлы могут быть в двоичном формате.
Файлы печатных плат помогают разработать макеты, используемые для печати физической платы. Эти файлы помогают производителям печатных плат проектировать эти схемы. Инженеры предлагают файлы печатных плат при размещении заказа на печатную плату.
Файл Gerber — один из самых точных и распространенных файлов. Кроме того, файл Eagle и .PCBDOC являются точными файлами. Эти файлы идеально подходят для изготовления и тестирования печатной платы.
Файл .PCB очень легко открыть, если выполнить необходимые шаги. Вам понадобится программное обеспечение, такое как Altium Designer, чтобы открыть файл платы. Если ваш файл не открывается, нажмите и удерживайте его или щелкните правой кнопкой мыши файл. Кроме того, вам необходимо запустить файл .PCB на вашем компьютере. Если у вас есть правильные ассоциации файлов, ваш файл .PCB будет открыт.
Программы, которые могут открывать и конвертировать файлы .PCBСуществует несколько программ, которые могут открывать и конвертировать файлы .PCB. Эти программы включают в себя:
CADSTAR Это решение Zuken для проектирования настольных печатных плат на базе Windows.
Он легко интегрируется в вашу среду проектирования. Файл .PCB содержит макет для печати печатной платы.
Файлы печатных плат также известны как CAD-файлы Altium Designer. Это связано с тем, что они в основном разработаны или используются Altium limited.
PowerPointЭто программа для компьютерных презентаций. Кроме того, PowerPoint может отображать данные в привлекательном слайде. Эта программа изначально была выпущена для компьютеров Mac OS. Однако любая современная операционная система поддерживает эту программу. Кроме того, файл .PCB содержит данные настроек приложения.
Winboard Это программное обеспечение для проектирования печатных плат, разработанное в начале 2000-х годов. Это первая программа для независимого проектирования и производства печатных плат. Однако документация относительно того, как производитель использует файл платы, ограничена.
Winboard — это САПР.
Это программное обеспечение для проектирования печатных плат, которое предлагает персональную автоматизированную систему проектирования. Кроме того, эта система отвечает потребностям пользователя в обеспечении эффективного и быстрого проектирования печатных плат. PADS — популярная программа для проектирования печатных плат. Кроме того, он содержит макет, используемый для печати физической платы.
PCB ArtistPCB Artist — это файл дизайна печатной платы, созданный Advanced Circuits. Это одна из самых эффективных программ для компоновки печатных плат. Однако это программное обеспечение отличается от других. Кроме того, это совершенно бесплатно. Однако он не может выводить файл GRB для общих целей. PCB Artist имеет макет, используемый для печати печатной платы.
Типография Это удобное программное обеспечение для настольных издательских систем от Broderbund Software.
Print Shop предлагает тысячи фотографий и множество инструментов для настольных издательских систем. Кроме того, он содержит предварительно разработанные шаблоны проектов. Этот формат файла специально классифицируется как макет страницы.

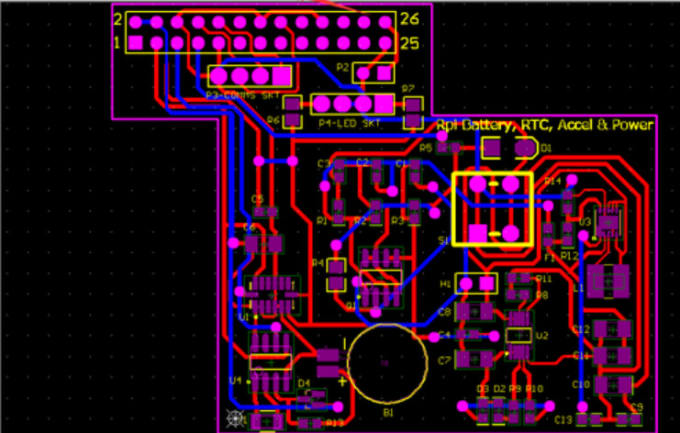

Некоторые инженеры пытаются преобразовать файлы .PCB в файлы Gerber. Однако большинство инженеров-электронщиков не будут преобразовывать файл .PCB в файл Gerber и данные бурения перед отправкой на завод. Они предпочли бы экспортировать файл печатной платы из программного обеспечения и отправить его напрямую производителям печатных плат.
Возможно, вам не нужен файл Gerber, преобразованный производителем вашей печатной платы. Это связано с тем, что инженеры по печатным платам и инженеры-электронщики по-разному понимают печатные платы. Кроме того, если параметры компонентов в файле платы определены во время проектирования, вы не хотите видеть их на плате.
Файл Gerber имеет два формата RD-274-X и RS-274-D.
RS-274-X — это расширенный формат Gerber, который содержит информацию о коде D. Кроме того, RD-274-D является основным форматом Gerber, сопровождаемым файлом кода D.
Файл .PCB — это документ, необходимый для производства и проектирования печатной платы. A. Файл PCB помогает создать макет для печати печатной платы. Кроме того, производство печатных плат не может быть успешным без файла .PCB. Файлы платы содержат установку компонентов. Кроме того, они предлагают иллюстрацию связанных отношений каждой части в дизайне доски.
Запросить стоимость изготовления и сборки печатных плат сейчас
Файлы, необходимые для сборки печатной платы Документация является важной частью сборки печатной платы. Это помогает реализовать качественную доску. Кроме того, дизайнеры должны быть осторожны при записи правильной информации. Процесс проектирования может быть сложным.
