Паяльная станция LUKEY 702 — компактная станция с цифровой индикацией и широким диапазоном рабочих температур может быть использована для решения задач различной сложности. Применяется для демонтажа или пайки различных видов компонентов таких как SOIC, PLCC,QFP, BGA и т.д.

Преимущества

  1. Сочетает в себе современный дизайн и небольшой размер, что позволяет экономить рабочее пространство.
  2. Антистатическая функция защищает плату в случае статического или электрического разряда.
  3. PID замкнутая система датчиков, микрокомпьютер для цифрового отображения данных и контроля температуры, большая мощность в начале.
  4. Быстрый разогрев стабильность температуры с точностью до 1С, на которую не влияет объем выдуваемого воздуха.
  5. Светодиоды, управляемые сенсорным и круговым переключателем упрощают операцию, делая ее более удобной.
  6. Уникальная функция неактивного состояния позволяет экономить энергию. Когда ручка паяльника кладется обратно на держатель система приводится в резервное состояние готовности. Как только фен снимается с держателя система возвращается к изначальным настройкам.
  7. Уникальная система охлаждения. Продолжительный продув воздухом после отключения продлевает срок эксплуатации нагревательного элемента и ручки. Когда температура потока воздуха становится ниже 50?С, питание отключается.
  8. Круговая крыльчатка обеспечивает большой поток воздуха с меньшим шумом.

Характеристики

  • Питание: 220 В
  • Напряжение на выходе: 29 В, 10 В, 26 В
  • Потребляемая мощность, Вт: 750
  • Диапазон рабочих температур паяльника, °С: 200- 480
  • Диапазон рабочих температур фена, °С: 100-480
  • Тип нагревательного элемента паяльника: керамический
  • Тип насоса: турбина
  • Скорость потока воздуха: 120 л/мин (максимум)
  • Уровень шума: меньше 45 Дб
  • Размер: 19х16х11,6 см
  • Вес: около 3 кг

Габаритные размеры упаковки:

  • Вес: 2,6 кг
  • ДхШхВ (см): 30x25x15

Инструкция к паяльной станции (Lukey-701_702_852D_852DPlus_858_860D_862D_868_898. pdf, 431 Kb) [Скачать]

Кина не будет! Приставка Oriel 891 ремонт!

Обзор Станция паяльная LUKEY-702

Xiaomi Mi Note 3 разборка и замена микрофона

Обзор термовоздушных паяльных станций Lukey 898, Lukey 702, Lukey 852D+, Lukey 852D+FAN

Часто при поиске необходимой техники наталкиваешься на огромное количество похожих товаров. Редко можно встретить хорошее описание, а еще тяжелее сравнение нескольких сродных по свойствам паяльных станций. Ведь нередки случаи, когда производитель расширяет линейку своих моделей, делая изменения лишь некоторых компонентов, при этом функции паяльной станции остаются те же. И тогда человек рассматривает цены, надеясь выбрать что-нибудь доступнее для своего кошелька. Но когда и по этому параметру трудно определиться, на помощь может прийти статья вроде этой. Здесь мы попытаемся рассмотреть со всех сторон, серию термовоздушных паяльных станций от китайского производителя Lukey, а именно модели Lukey 852D+, Lukey 852D+FAN, Lukey 702, Lukey 898.

Вся правда о паяльных станциях Lukey

Все эти термовоздушные паяльные станции идентичны по функциональности, но, естественно, имеют некоторые особенности конструкции и работы. Начнем, пожалуй, с термовоздушной паяльной станции Lukey 852D+.

Технические характеристики термовоздушной паяльной станции Lukey 852D+

Напряжение питания станции, В 220-240
Потребляемая мощность, Вт 350
Потребляемая мощность паяльника, Вт 50
Потребляемая мощность нагревательного элемента термофена, Вт 250
Потребляемая мощность компрессора, Вт 20
Диапазон рабочих температур паяльника 200 — 480 °C
Диапазон рабочих температур термофена 100 — 480 °C
Тип нагревательного элемента паяльника керамический
Тип нагревательного элемента термофена металлическая спираль
Тип компрессора диафрагменный насос
Габариты, мм 187х135х245

Описание термовоздушной паяльной станции Lukey 852D+

Металлический корпус, внутри трансформатор и компрессор делают термовоздушную паяльную станцию Lukey 852D+ самой тяжелой из представленной группы. Держатель для фена можно закрепить справа или слева на корпусе, как кому будет удобно. Все модели термовоздушных паяльных станций Lukey, которые мы рассматриваем, имеют подставку для паяльника. Минимальный комплект для удобной работы обеспечивается.

Шланг соединяющий компрессор с термофеном немного жестковат, перегибание его не желательно. Это может показаться недостатком такого способа реализации подачи воздуха. На самом же деле китайская фирма AOYUE, в своих термовоздушных паяльных станциях, использует преимущественно компрессоры для подачи воздуха, и их станции от этого не теряют популярности. В случае повреждения шланга, вы можете заменить термофен на новый.

В комплекте термовоздушной паяльной станции Lukey 852D+ есть однотипные насадки для термофена, их всего 4 штуки. Более широкий выбор насадок для разнообразных типов корпусов электронных элементов предлагает производитель AOYUE. Их выбор достаточно широк. Правильно подобранная насадка значительно упрощает процесс SMT-монтажа.

Вот вид насадок для термофена. Крайняя левая насадка идет в комплекте термовоздушной паяльной станции Lukey 852D+, остальные предлагает производитель AOYUE. Их цоколи бывают двух типов: с регулируемым и фиксированным диаметром. Трудности возникают при установке насадки с цельным цоколем, он по внутреннему диаметру тесноват буквально на доли миллиметра. Сталь, как видно, достаточно грубая, так что с помощью напильника можно эту неприятность устранить. Если у вас много таких насадок, и неохота подпиливать каждую, попробуйте сделать это с самим феном.

Особенности работы термовоздушной паяльной станции Lukey 852D+

Управление термовоздушной паяльной станцией Lukey 852D+ очень простое и удобное. За регулировку всех параметров отвечают три регулятора. Индикация температуры паяльника и термофена высвечивается на дисплее, она регулируется с дискретой 1 градус Цельсия. Температуру регулирует микроконтроллер ATMEL. Сила потока воздуха задается потенциометром.

Из представленных четырех термовоздушных паяльных станций это единственная модель, оснащенная компрессором. Благодаря резиновым подставкам, на которые он установлен, вибрации при работе практически не передаются на корпус. Поток воздуха в Lukey 852D+ слабее, чем в других термовоздушных паяльных станций Lukey, где используется турбина в качестве нагнетателя. После выключения термофена, компрессор работает до тех пор, пока термофен не охладится до 50 градусов.

Еще один нюанс: при транспортировке термовоздушной паяльной станции Lukey 852D+ компрессор прикреплен к корпусу болтом. Его необходимо выкрутить перед началом работы.

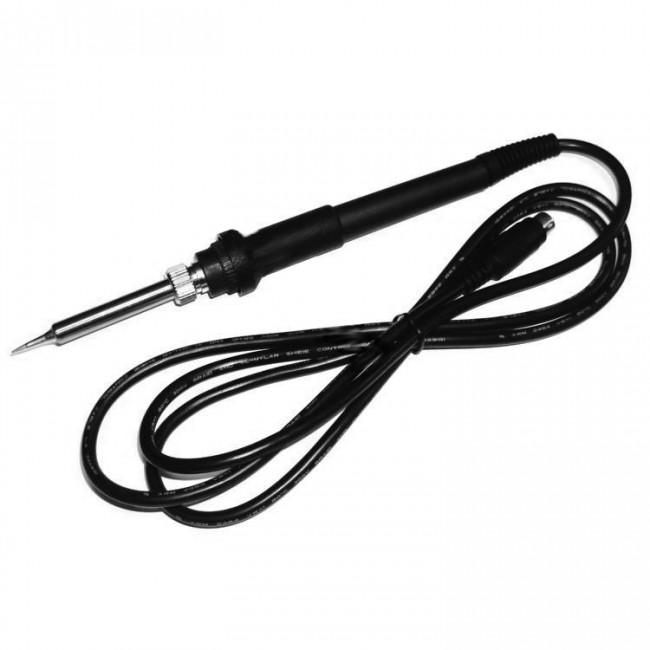

Паяльник термовоздушной паяльной станции Lukey 852D+ оснащен надежным японским нагревательным элементом HAKKO. Разбирается паяльник довольно легко, что важно при обслуживании. До 300 градусов паяльник разогревается за 25 секунд.

Продолжительность работы нагревательного элемента зависит от нескольких факторов: интенсивности работы, правильности эксплуатации, надежности. Надежность гарантирует японский производитель HAKKO, в остальном все зависит от условий експлуатации.

В нормальном режиме работы нагревательный элемент находится в хорошем контакте с жалом, что обеспечивает необходимый отвод тепла. Паяльники термовоздушных паяльных станций Lukey можно доработать в этом плане, перепаяв контакты нагревательного элемента таким образом, чтобы он дальше выступал от ручки паяльника. В этом случае жало можно будет плотнее прижать к нагревательному элементу.

Советуем применять сменные жала для паяльника Т-серии от AOYUE.

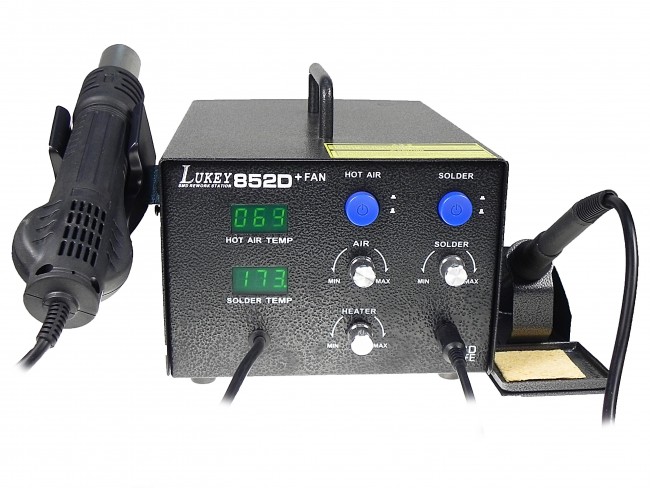

Термовоздушная паяльная станция Lukey 852D+FAN

Технические характеристики термовоздушной паяльной станции Lukey 852D+FAN

Напряжение питания станции, В 220-240
Потребляемая мощность, Вт 350
Потребляемая мощность паяльника, Вт 50
Потребляемая мощность нагревательного элемента термофена, Вт 250
Диапазон рабочих температур паяльника 200 — 480 °C
Диапазон рабочих температур термофена 100 — 480 °C
Тип нагревательного элемента паяльника керамический
Тип нагревательного элемента термофена металлическая спираль
Тип компрессора турбина
Габариты, мм 187х135х245

Термовоздушная паяльная станция Lukey 852D+FAN идентична модели Lukey 852D+. Отличие между ними только в реализации нагнетателя воздуха.

Вверху термофен термовоздушной паяльной станции Lukey 852D+, внизу термофен термовоздушной паяльной станции Lukey 852D+FAN

В термовоздушной паяльной станции Lukey 852D+FAN турбина установлена в корпусе термофена. Это создает небольшие его вибрации, зато экономится рабочее пространство, так как нет жесткого соединительного шланга. И, конечно, термовоздушная паяльная станция Lukey 852D+FAN обеспечивает более мощный поток воздуха.

Разогреть термофен до необходимой (установленой) температуры удается только со слабым потоком воздуха. На максимальном, температура может недотягивать до установленной несколько градусов.

Насадки к термофену термовоздушной паяльной станции Lukey 852D+FAN отличаются от насадок модели Lukey 852D+ креплением. Тут придется удовлетвориться тем, что есть, либо проявлять изобретательность и приспосабливать другие.

Термовоздушная паяльная станция Lukey 702

Технические характеристики термовоздушной паяльной станции Lukey 702

Напряжение питания станции, В 220-240
Потребляемая мощность, Вт 750(мах)
Потребляемая мощность паяльника, Вт 50
Потребляемая мощность нагревательного элемента термофена, Вт 250
Диапазон рабочих температур паяльника 200 — 480 °C
Диапазон рабочих температур термофена 100 — 480 °C
Тип нагревательного элемента паяльника керамический
Тип нагревательного элемента термофена металлическая спираль
Тип компрессора турбина
Габариты, мм 160 х 190 х 116

Термовоздушная паяльная станция Lukey 702 легкая и портативная. Применяется для демонтажа или пайки различных видов компонентов таких как SOIC, PLCC, QFP, BGA; для обработки термоусаживающихся трубок, сушки, предварительного нагрева, пластической пайки и т.д.

Как и все термовоздушные паяльные станции Lukey из этого обзора, паяльная станция Lukey 702 автоматически охлаждает термофен после его выключения, запоминает установленную температуру паяльника и термофена. В плане эргономики, отличается кнопочным управлением температурами термофена и паяльника.

Антистатическая функция исполнения паяльной станции, защищает плату в случае образования статического электрического заряда. Пластмассовый корпус делает термовоздушную паяльную станцию Lukey 702 легкой. Благодаря небольшим её габаритам экономится место на рабочем столе. Паяльник и термофен можно удобно для себя установить на подставки.

Когда поток воздуха выставлен на максимум, температура термофена недотягивает до заданной, где то 20-30 градусов. Это нужно учитывать при работе. С насадками та же проблема, что и у термовоздушной паяльной станции Lukey 852D+FAN.

Термовоздушная паяльная станция Lukey 898

Технические характеристики термовоздушной паяльной станции Lukey 898

Напряжение питания станции, В 220-240
Потребляемая мощность, Вт 750(мах)
Потребляемая мощность паяльника, Вт 50
Потребляемая мощность нагревательного элемента термофена, Вт 250
Диапазон рабочих температур паяльника 200 — 480 °C
Диапазон рабочих температур термофена 100 — 480 °C
Тип нагревательного элемента паяльника керамический
Тип нагревательного элемента термофена металлическая спираль
Тип компрессора турбина
Габариты, мм 160 х 190 х 116

Вы сами всё видите. Управление – аналогичное как в термовоздушных паяльных станциях Lukey 852D+ и Lukey 852D+FAN. Во всем остальном — аналог с термовоздушной паяльной станцией Lukey 702.

Заглянем во внутрь. Передняя панель с электронной платой закрепляется способом усаживания ее в пазы на внутренних стенках корпуса.

Упаковка термовоздушных паяльных станций Lukey

Изображение паяльной станции на коробке не всегда соответствует действительной модели. Инструкция на китайском и английском языках. В ней вы не всегда найдете свою модель. Но так как они копии друг друга, то это не принципиально, да и без инструкции разобраться сможет каждый.

Итоги

Итак, вы видите, что в эти разные модели и корпуса термовоздушных паяльных станций Lukey вложен практически один и тот же прибор. Единственная паяльная станция, которая отличается хоть чем-то принципиальным, это Lukey 852D+. Вот в чем действительно ее плюс, так это возможность подбора насадки для фена от других производителей. Пока что паяльник только этой модели снабжен японским нагревательным элементом HAKKO 003.

В остальных моделях термовоздушных паяльных станций: Lukey 852D+FAN, Lukey 702, Lukey 898 сами паяльники идентичны, и взаимозаменяемы, нагревательний элемент фирмы TAIWAN.

Паяльники легко разбираются и поддаются обслуживанию. Принимая во внимание практически одинаковые цены, вы можете выбирать ту термовоздушную паяльную станцию, которая больше приглянулась. Не забывайте, что Lukey 702 и Lukey 898 занимают меньше места на рабочем столе, а по мощности не уступают Lukey 852D+ и Lukey 852D+FAN.

Как отремонтировать паяльник Lukey

Паяльные станции компании LUKEY



Паяльные станции компании LUKEY

Паяльные станции LUKEY

LUKEY 702D

подробнее. ..

Термовоздушная паяльная станция (фен + паяльник) компактных размеров
— термофен имеет регулировку температуры и величины воздушного потока
— 2 дисплея с цифровой индикацией температуры термофена и паяльника
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— термофен мощностью 350Вт
— cкорость потока воздуха: 120 л/мин (максимум)


LUKEY 850A

подробнее…

Термовоздушная монтажно-демонтажная паяльная станция
— термофен имеет регулировку температуры и величины воздушного потока
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— термофен мощностью 350Вт


LUKEY 852D

подробнее. ..

Термовоздушная двухканальная монтажно-демонтажная паяльная станция
— термофен и паяльник имеют независимую регулировку температуры
— цифровая индикация температуры термофена
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— паяльник 24В, мощность 50Вт
— термофен мощностью 350Вт


LUKEY 852D+

подробнее…

Термовоздушная двухканальная монтажно-демонтажная паяльная станция
— термофен и паяльник имеют независимую регулировку температуры
— 2 дисплея с цифровой индикацией температуры термофена и паяльника
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— паяльник 24В, мощность 50Вт
— термофен мощностью 350Вт


LUKEY 853

подробнее. ..

Термовоздушная трехканальная монтажно-демонтажная паяльная станция
— термофен и 2 паяльника имеют независимую регулировку температуры
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— паяльник 24В, мощность 50Вт
— термофен мощностью 350Вт


LUKEY 863

подробнее…

Термовоздушная станция для подогрева печатных плат снизу
— долговечная конструкция
— станция разработана для щадящего режима подогрева и охлаждения платы
— напряжение питания 220 V
— мощность 500 W
— диапазон регулировки температуры 100-300
— компрессор Carbonless brush
— нагревательный элемент Metal heating core
— размеры 138 x 172 x 15 mm
— вес: 2kg


LUKEY 902

подробнее. ..

Термовоздушная монтажно-демонтажная паяльная станция
— термофен имеет регулировку температуры и величины воздушного потока
— функция автоматического охлаждения термофена после отключения
— гальваническая развязка
— антистатическое исполнение
— паяльник 24В, мощность 50Вт
— термофен мощностью 350Вт




Weller vs Hakko: лучшие паяльники и станции

Этот пост содержит партнерские ссылки. Это означает, что если вы покупаете что-то, я получаю небольшую комиссию без каких-либо дополнительных затрат для вас.

Правильные инструменты решают все.

Если вы когда-нибудь пробовали выполнять тонкую работу с электроникой дешевым паяльником, то знаете, какой это может быть катастрофа.

Дешевая гавань Инструменты грузового уровня могут на некоторое время помочь вам с некоторыми типами проектов. Не в случае с пайкой.

С инструментами Weller и Hakko вы потратите больше, но ассортимент оборудования означает, что у них есть качественный инструмент на любой бюджет.

Какую марку купить? Читайте мои сравнения и рекомендации.

Паяльник или паяльная станция?

Прежде чем начать сравнение, я расскажу о различных типах паяльных инструментов.

Паяльник: Универсальный легкий инструмент, который вы держите в руке, как ручку. Подходит для различных работ, связанных с мелкими и средними деталями.

Паяльная станция: Включает в себя паяльник (также известный как паяльник), подставку с очистителем жал и блок управления. В блоке управления находится электроника, которая уменьшает размер и вес паяльника. Системы пайки позволяют точно регулировать температуру, чтобы предотвратить повреждение чувствительных компонентов. Цифровые паяльные станции включают дисплей с индикацией температуры, а аналоговые станции используют циферблат.

Если у вас есть бюджет около 100 долларов или больше, я настоятельно рекомендую паяльную станцию ​​вместо паяльника.

Также существует ряд более специализированных инструментов:

Паяльник: Для больших и тяжелых работ. Нагревается быстро, но нет регулировки температуры. Не для использования с чувствительной электроникой. Трудно точно маневрировать вокруг мелких деталей.

Горячий пинцет: Используется для мелких компонентов микросхем. Возможность захвата очень маленьких компонентов при их пайке или распайке.

Паяльная станция горячего воздуха: Для работы с печатными платами. Включает тепловую пушку для использования с устройствами поверхностного монтажа (SMD). При использовании паяльной пасты можно одновременно припаять несколько микросхем или микросхем с большим количеством контактов.

Паяльная система: Станция, к которой можно подключить несколько инструментов, таких как паяльник и горячий пинцет.

На что обращать внимание при выборе паяльника

Не волнуйтесь, скоро я продолжу сравнение Weller и Hakko. Я просто хотел бы немного рассказать о том, как выбрать правильный инструмент.

Вот что отличает дешевые, некачественные паяльные инструменты от хороших.

Очиститель подставок и жал

Я заношу подставки в список обязательных товаров при сравнении паяльников.

Если оставить паяльник лежать на скамейке или столе, гораздо больше вероятность того, что вы обожжетесь или обожжете поверхность, которую используете.

Подставка обеспечивает надежный держатель для утюга, когда он нагревается, когда вам нужно освободить руки или когда вы закончили, а утюг остывает.

В большинстве подставок предусмотрена возможность простой очистки жала паяльника – это необходимо делать после каждого паяемого соединения. Губка, латунные катушки или и то, и другое прикреплены к подставке, чтобы они не двигались.

Быстрый нагревательный элемент

У мощного паяльника с быстрым нагревательным элементом есть два преимущества.

Во-первых, он быстро нагревается до нужной температуры. Вам не нужно будет долго ждать, прежде чем вы сможете начать.

Далее, насколько хорошо он справляется с перепадами температуры. Каждый раз, когда вы припаиваете соединение, температура наконечника будет падать. То же самое касается очистки наконечника. Качественный паяльник быстро нагреется до нужной температуры, чтобы вы могли перейти к следующему соединению.

Точный контроль температуры

Избегайте паяльников без контроля температуры.

В большинстве случаев они будут либо слишком горячими, либо слишком холодными, что может привести к повреждению того, над чем вы работаете.

Высокие температуры в лучшем случае могут обесцветить материалы, а в худшем — сжечь или расплавить компоненты. Низкие температуры также небезопасны — припой будет плавиться слишком долго, а длительное воздействие тепла может повредить электронику и другие материалы.

Как минимум, выбирайте утюг с регулировочным диском с температурными метками.

Циферблаты могут быть немного сложными в использовании. Допустим, вы экспериментируете и находите температуру, подходящую для вашего конкретного припоя и оборудования. В какой-то момент циферблат перемещается. Трудно установить циферблат точно в то положение, в котором он находился, чтобы повторить эту идеальную температуру.

Цифровые паяльные станции улучшают это. Они позволяют установить температуру на определенное число. Многие помнят последнюю использованную настройку. Некоторые даже позволят вам установить несколько предустановок, чтобы сохранить предпочтительные временные параметры.

Еще раз — избегайте паяльников без регулировки температуры. Если ваш утюг будет часто использоваться, стоит использовать цифровую модель для более точной регулировки температуры.

Визуальное считывание температуры

В автономных паяльниках отсутствует способ отображения текущей температуры. Это может привести к тому, что вы попытаетесь расплавить припой, но ничего не произойдет.

Цифровые паяльные станции имеют дисплей, на котором отображается текущая температура. Это избавляет от догадок и позволяет точно знать, когда наконечник нагревается до нужной температуры.

Качество, сменные жала

Этот аспект паяльных инструментов часто упускают из виду.

Большинство дешевых обычных паяльников поставляются с некачественными наконечниками. Независимо от того, покупаете ли вы утюг впервые или заказываете запасные насадки, стоит потратиться на качество.

Общие наконечники могут иметь ряд недостатков.

  • Теплопередача хуже, поэтому нужны более высокие температуры
  • Плохо сохраняют форму и поверхность, поэтому их нужно чаще заменять
  • Правильно подогнанные сменные жала могут отсутствовать, если вы покупаете обычный паяльник

Качественные жала поставляются предварительно залуженными (гладкими и с нанесенным тонким слоем припоя). Это позволяет припою плавиться быстрее и легче.

Утюги Hakko и Weller включают высококачественные предварительно залуженные наконечники. Заменители легко доступны для покупки с различными формами наконечников.

Заземленная вилка питания

Стандартные паяльники имеют незаземленные вилки с двумя контактами. Вилки лучшего качества будут иметь трехконтактные заземленные вилки.

Есть несколько веских причин для выбора модели с 3-контактным разъемом питания.

Во-первых, это безопасность. В случае скачка напряжения или неисправности дополнительный ток будет уходить на землю, а не через инструмент. Это может помочь избежать возможности поражения электрическим током.

Следующее преимущество имеет значение при работе с электроникой. Паяльник с заземленным наконечником с меньшей вероятностью перенесет статический разряд на электронику, с которой вы работаете.

Все паяльники Hakko имеют заземление.

Большинство утюгов Wellers заземлены, но не все. Несколько их автономных утюгов и станций более низкого уровня имеют только двухконтактные вилки. Пропустите Weller SP40NUS, SP80NUS, WLC100 и WLC200, если для вас важен заземленный утюг.

Защита от электростатического разряда

Добавление вилки с тремя контактами к паяльнику поможет снизить вероятность возникновения электростатического разряда (ЭСР).

Это само по себе не полностью исключает возможность.

Если вы работаете с электронными компонентами, вам нужно выбрать паяльник на Защита от электростатического разряда .

Это означает использование паяльной станции , такой как Hakko FX888D или Weller WE1010, а не отдельного паяльника.

Утюг с защитой от электростатического разряда заземляет сам наконечник, а не только нагревательный элемент. Это гарантирует, что статическое электричество не будет передаваться между вашим утюгом и компонентами, к которым он прикасается.

Изолированная ручка

В данном случае дешевизна вредна.

Нагревательные элементы в самых дешевых моделях плохо изолированы от ручки.

Это приводит к тому, что ручка становится все теплее и теплее, до такой степени, что вам может понадобиться сделать перерыв, чтобы ручка остыла, прежде чем вы сможете закончить свою работу.

Hakko и Weller достаточно хорошо изолируют свои рукоятки, так что это не проблема.

Hakko FX888D против Weller WE1010

Начну со сравнения двух полнофункциональных, высокопроизводительных паяльных станций по разумной цене.

Hakko FX888D (он же FX888D-23BY) — цифровая станция японского производства, пришедшая на смену аналоговой FX888.

Weller WE1010 (также известный как WE1010NA) также является цифровым и является продолжением аналогового WES51.

Производительность

И Hakko, и Weller рассчитаны на 70 Вт.

Но это еще не все.

Вот некоторые более подробные характеристики температурных режимов:

Модель Диапазон (°F) .
Weller WE1010 200–850°F 93–454°C 28 сек.

Вы заметите, что диапазон температур Hakko шире. На практике большинство не будет использовать Weller вблизи низких или высоких значений его диапазона, не говоря уже о расширенных высоких и низких температурах Hakko.

Что имеет значение , так это время нагрева. Hakko прогревается примерно на 30% быстрее.

При тестировании у Hakko наблюдается меньшее падение температуры после пайки или очистки наконечника, а также более быстрое время восстановления.

Производительность Weller заслуживает уважения, но Hakko работает еще лучше.

Для более подробного сравнения посмотрите обзорное видео ниже:

Элементы управления

Это цифровые паяльные станции. Таким образом, они оба имеют блок управления с ЖК-дисплеем и цифровыми кнопками, а не аналоговыми ручками.

Hakko FX888D занимает меньше места на рабочем месте.

Основной ЖК-дисплей использует один индикатор для отображения либо настроек по мере их изменения, либо текущей температуры.

Выключатель питания находится сбоку, что некоторым может показаться менее удобным, чем расположение выключателя спереди.

Самый большой минус этой станции — кнопки настроек. Их всего два, что делает вещи более сложными, чем они должны быть, когда вы впервые их изучаете.

Есть только кнопка «вверх», а не кнопка «вниз», поэтому вам нужно перебрать весь диапазон температур, чтобы вернуться к более низкому значению.

Различные настройки меняются нажатием или удержанием кнопок, но поначалу это не очень интуитивно понятно. Вам понадобится инструкция по эксплуатации, пока она не станет второй натурой.

Сине-желтая цветовая схема делает его немного похожим на игрушку, но он достаточно утяжелен, чтобы оставаться на месте.

Weller WE1010 занимает больше места, чем Hakko, но при этом достаточно компактен.

ЖК-дисплей больше и детализированнее, чем у Hakko. Он имеет место для отображения как текущей температуры, так и установленной температуры. Он обновляется немедленно, если температура падает, в то время как у Hakko есть небольшая задержка, прежде чем он начинает обновляться.

Кнопки лучше, с передним выключателем питания, вверх/вниз и кнопкой настроек. Циклическое изменение температуры выполняется быстрее благодаря кнопкам вверх и вниз.

Цвета черный/голубой немного более профессиональные, чем у Hakko, хотя чисто черный цвет будет меньше выделяться. Он достаточно тяжелый, поэтому не скользит.

Подставка

Поскольку они паяют станции , а не только отдельные утюги, и Hakko, и Weller поставляются с подставкой для удержания утюга.

Подставка Хакко просто лучше.

Прочный и надежный держатель для утюга, который не опрокинется при ударе.

Включает два способа очистки наконечника: латунная проволока для сухой чистки и губка для влажной чистки.

Верх подставки легко снимается. Это позволяет удалить лишний припой со станций очистки.

Подставка Weller неплохая, но не намного лучше, чем конструкции, использовавшиеся в последние несколько десятилетий.

У него есть пружинный держатель, который быстро остывает, но качается больше, чем у Hakko.

В комплект входит простая прямоугольная губка для очистки наконечника.

Подставка имеет отделение для дополнительных насадок, что является приятным дополнением. Взвешивание с подставки — это хорошо, так что это безопасно.

В целом подставка Hakko более прочная, с лучшими возможностями очистки наконечника.

Значение

Нет большой разницы с включенными аксессуарами, за исключением того, что Hakko включает в себя чистящую губку и латунную проволоку, как упоминалось ранее.

Как и в случае с большинством хороших паяльников, вы также получите по одному жалу в комплекте с любой станцией.

Наборы для пайки низкого качества часто поставляются с несколькими наконечниками, но они плохо сделаны. Советы Hakko и Weller превосходны.

FX888D поставляется с коническим наконечником T18-B 0,05.

В комплект поставки WE1010 входит один наконечник отвертки ETA .062.

У каждого свои предпочтения к типам подсказок. Это оба довольно хороших совета общего назначения. Если вы предпочитаете определенный размер или форму, я настоятельно рекомендую использовать наконечники известных марок Hakko или Weller, чтобы они подходили к вашей паяльной станции.

Итак, комплектация этих двух моделей одинакова.

Что дает вам больше за ваши деньги?

Hakko в среднем стоит примерно на 10% дешевле.

Добавьте к этому лучшую производительность и более качественную подставку, и Hakko станет еще выгоднее. У Weller лучший дисплей и кнопки управления, но это единственная область, в которой я чувствую, что он впереди.

Общий победитель: Hakko FX888D-23BY

Проверьте цену Amazon

Другие паяльские станции

HAKKO FX951

Станция FX888888888888 гг. подходит для профессиональных магазинов.

Теплоемкость модели 951 улучшена. В нем используются картриджи с нагревательным элементом, уходящим в наконечник. Это снижает перепад температуры и быстрее нагревает утюг до нужной температуры.

Добавляет спящий режим для 0-29минут, когда утюг находится в держателе. Это снижает мощность в держателе, но быстро нагревает утюг при извлечении. Автоотключение полностью отключает утюг, если им не пользовались в течение 30 минут.

FX951 имеет дополнительные элементы управления на передней панели, чтобы облегчить понижение температуры по сравнению с 888.

Hakko FM203

Вы профессиональный или опытный пользователь, который хочет использовать больше инструментов, чем просто паяльник, например, демонтажный паяльник? инструмент или SMD пинцет?

FM203 имеет два порта, поэтому он может выполнять пайку, распайку и ремонт на одной станции. Модель FM203 продается без каких-либо инструментов в комплекте, а FM204 включает в себя паяльник и демонтажный инструмент.

Тепловые характеристики очень хорошие. Одно важное замечание: если вы переключаетесь между двумя подключенными инструментами, только один из них будет работать с полной рабочей температурой одновременно. Другой переводится в спящий режим, определяемый тем, какой инструмент находится в его держателе. Это экономит электроэнергию, но приводит к короткому ожиданию, пока инструмент не выйдет из режима ожидания.

Hakko FX100

FX-100 — лучшая станция Hakko. Он использует индукционный нагрев для еще более быстрого нагрева, чем FX951 и FM203.

Дисплей на шаг впереди всего, что может предложить Hakko. Можно добавить несколько профилей для быстрого изменения настроек температуры для различных наконечников или типов припоя.

Это лучшая однопортовая паяльная станция, которую вы можете купить. То есть — если вы не попадете в многотысячные промышленные станции.

Weller WT1013N

Эта паяльная станция пришла на смену моделям WD1002/WD1. Он доступен только в виде станции (WT1) или с паяльным карандашом мощностью 80 Вт (модель WP80). Он подходит для профессионального использования или продвинутого любителя.

Ближайшая сопоставимая модель — Hakko FX951. Производительность значительно лучше, чем у Weller WE1010 и Hakko FX888. В отличие от WE1010 у него нет предохранителя. Это обеспечивает дополнительную защиту, как и на всех станциях Hakko.

Одним из преимуществ по сравнению с Hakko FX951 является большой, детализированный и легко читаемый ЖК-дисплей.

Превосходная производительность как с WT1013N, так и с Hakko FX951. Проверьте цены — может оказаться, что Hakko дешевле на 15-20%. Стоит ли улучшенный дисплей разницы в цене, решать вам.

Weller WX2021

WX2021 — профессиональная двухпортовая паяльная станция. Его можно сравнить с Hakko FM203 или FM204. Как и в случае с FM204, он включает в себя как карандаш для пайки, так и инструмент для демонтажа.

Самым большим преимуществом станции Weller является то, как работают два порта по сравнению с Hakko. На оба порта можно подавать питание одновременно, поэтому, если вы часто переключаетесь между пайкой и распайкой, не нужно ждать, пока нагреется.

Кроме того, дисплей стал более подробным и показывает временные параметры для обоих подключенных инструментов одновременно.

Лучшие запчасти и аксессуары для паяльника

Подготовка рабочего места повысит как безопасность, так и ваши результаты.

Вот список некоторых моих любимых аксессуаров:

Припой с канифольным сердечником

Припой доступен в свинцовой или бессвинцовой форме, с канифольным сердечником или без него.

Свинцовый припой с канифольным сердечником лучше всего подходит для работы. Свинец дает ему более низкую температуру плавления, чем бессвинцовый припой.

Сердцевина из канифоли помогает металлу течь и предотвращает окисление, которое со временем может повредить паяные соединения.

Доступны различные диаметры; тонкая проволока припоя для работы с электроникой, более широкая для большой проводки и витражей.

Рука помощи

С паяльником в одной руке может быть сложно удерживать две детали в нужном месте для создания паяного соединения.

Инструмент «Рука помощи» действует как дополнительная пара рук на вашем верстаке.

Руки-помощники барного типа очень недороги и намного лучше, чем ничего. Однако они немного неуклюжи в настройке и не имеют большого диапазона движений.

Для чего-то лучшего отлично подойдут руки-помощники с гибкими руками.

Их можно перемещать в любое положение, но они достаточно прочны, чтобы удерживать практически все, что вы хотите спаять. Большинство из них имеют прорезиненные наконечники для металлических зажимов типа «крокодил», предотвращающие повреждение компонентов.

Лучшие из них имеют большую и тяжелую стальную основу, поэтому они не опрокидываются. Линия QuadHands — моя любимая.

Фитили и инструменты для удаления припоя

Если вам нужно удалить припой с компонента, у вас есть несколько вариантов.

Можно использовать кусок демонтажного фитиля или специальный инструмент.

Демонтажный фитиль, также известный как демонтажная оплетка, прост в использовании и недорог. MG Chemicals и Chemtronics делают хорошие вещи.

Инструменты для демонтажа бывают нескольких типов.

Самые дешевые, известные как припойные присоски, представляют собой простой насос, который всасывает припой, расплавленный утюгом. Они доступны менее чем за десять долларов.

Если вы собираетесь выполнять массу работ по распайке, вам может пригодиться специальный инструмент. Это паяльники и инструменты для демонтажа, встроенные в один.

С ними проще обращаться, чем с отдельным паяльником и фитилем или насадкой для припоя. Большая камера собирает припой и легко опорожняется. FR-301 от Hakko (пришедший на смену FR-300) не дешевый, но фантастический.

Коврик для пайки

Термостойкий коврик — хороший способ защитить рабочую поверхность. Большинство из них сделаны из кремния и являются антистатическими для защиты электроники.

Большинство из них имеют секции для хранения инструментов, винтов, штифтов и других мелких деталей.

Я предпочитаю коврики Kaisi. Они безопасны при температуре до 932 ° F. У них есть магнитная зона для деталей с пронумерованными разделителями, которые помогают организовать мелкие детали.

Очиститель жала

Содержать паяльное жало в чистоте очень важно. Чистый наконечник эффективно передает тепло и снижает износ.

Если вы приобретете паяльную станцию, на ее подставке будет собственный очиститель жал. Если вы покупаете отдельный паяльник, я рекомендую очиститель проволочных жал Hakko. Он недорогой, быстрый и простой в использовании, и его хватает на долгое время.

Сменные насадки

Независимо от того, используете ли вы Weller, Hakko или другую марку, вам могут понадобиться насадки меньшего или большего размера. Кроме того, все наконечники со временем изнашиваются.

Используйте насадки известных производителей, так как они работают лучше и служат дольше.

Защитные очки

Я не хочу думать о том, что брызги припоя сделают с моим глазом, поэтому я всегда ношу защитные очки.

Вам не нужно ничего особенного, поэтому вам не нужно тратить много денег на защиту.

Мне нравятся защитные очки Pyramex Fortress. Они дешевые, легкие и имеют прорезиненные подушечки для длительного комфорта.

Вытяжка дыма

Пары припоя токсичны. Длительное воздействие может привести к астме и другим респираторным заболеваниям.

Сделайте все возможное, чтобы обеспечить хорошую вентиляцию вашего рабочего места. Если у вас нет другого выбора, кроме как работать в закрытом помещении, вытяжка дыма может вытягивать пары и поглощать их.

Вы можете либо собрать свой собственный вентилятор с мощным вентилятором и угольным фильтром, либо купить его самостоятельно.

Хотя я лично им не пользовался, дымопоглотитель Hakko FA400-04 выглядит хорошим выбором для настольной вытяжки.

Лучший паяльник для…

Печатные платы

Работа с печатными платами обычно связана с выполнением множества мелких паяных соединений. Вы будете чередовать сбор компонентов и многократное их присоединение. Я считаю, что подставка очень полезна, поэтому я рекомендую паяльную станцию ​​вместо простого паяльного карандаша.

Приобретая паяльную станцию, вы также получаете ряд регулировок температуры.

Небольшие электронные компоненты, такие как конденсаторы, резисторы и светодиоды, могут быть чувствительны к теплу. Вам нужно установить температуру паяльника как можно ниже, при этом позволяя припою быстро плавиться.

Мой выбор паяльной станции для работы с печатными платами — Hakko FX888D. Это отличный выбор, способный дать профессиональные результаты и прослужить долгие годы.

Если вы просто не можете столько потратить, но хотите научиться паять, Aoyue 469 — это неплохая станция начального уровня по очень низкой цене.

Витраж

Есть несколько вещей, на которые следует обращать внимание при выборе паяльника для витража.

Комфорт: Ручка не должна нагреваться. Он должен обеспечивать удобный захват, так как вы будете держать его в течение длительного периода времени.

Регулировка температуры: Соответствие температуры утюга температуре припоя обеспечит его легкое плавление.

Способность сохранять тепло: Перепады температуры могут привести к холоду в суставах. Эти соединения будут казаться тусклыми или шероховатыми и не только будут менее эстетичными, но и не такими прочными.

Качественный, мощный утюг удовлетворит все вышеуказанные потребности.

Hakko FX601 довольно недорогой, но работает очень хорошо, независимо от того, выбираете ли вы свинцовый, латунный или цинковый сплав.

Если вы готовы потратить немного больше на подставку, цифровое считывание температуры и очиститель наконечников, Hakko FX888D станет еще лучшим выбором для работы с витражами.

Guitar Work

Компоненты электрогитары, усилители и педали можно починить с помощью паяльника. Провода, разъемы, потенциометры, транзисторы и конденсаторы со временем могут выйти из строя.

С помощью хорошего паяльника можно самостоятельно ремонтировать, а также заменять звукосниматели и создавать собственные педали и кабели.

В первую очередь следует искать паяльник с регулировкой температуры.

Во внутренних деталях гитары используется провод небольшого сечения. Компоненты гитары, усилителя и педали не должны подвергаться воздействию слишком высоких температур. Очень важно иметь возможность установить более низкую температуру на вашем утюге.

Если вы не будете делать частый ремонт, вы можете обойтись без полноценной паяльной станции, такой как Hakko FX888D. Я рекомендую Hakko FX600 для периодического ремонта.

Изготовление ювелирных изделий

Во-первых, для многих ювелирных изделий лучше использовать паяльную горелку.

Паяльник хорошо подходит для пайки на медную ленту, например, на окантовку стеклянного кулона. С большинством других способов изготовления ювелирных изделий я бы использовал фонарик.

Паяльные горелки плавят различные металлы, а не только припой, без прямого контакта. Это идеально подходит для замыкания переходных колец, создания рамок, изготовления головок со сферическими концами и многого другого. Горелки также можно использовать для обжига глины из драгоценных металлов (PMC).

Я рекомендую горелку Dremel VersaTip. Его можно использовать как газовую горелку с открытым пламенем, но он также включает паяльные жала прямого контакта. Это даст вам универсальность, необходимую для любого типа ювелирной работы.

Точечный рисунок

Точечный рисунок — это метод гравировки, при котором на поверхность добавляются маленькие точки или метки.

В случае с паяльниками зигзаг чаще всего используется для пластиковых/полимерных рукояток огнестрельного оружия.

Если вы новичок, я рекомендую зайти на YouTube, чтобы ознакомиться с процессом.

Результаты зависят от используемой техники, рисунка и наконечника.

Если вы планируете и штробление, и пайку с помощью одного инструмента, доступные формы наконечников будут ограничены. Жала паяльника обычно имеют заостренную, плоскую или долотообразную форму.

Если вместо этого вы воспользуетесь комплектом для выжигания по дереву, у вас будет доступ к гораздо большему разнообразию форм наконечников. Некоторые наконечники имеют узор, чтобы обеспечить единообразие.

Еще одним преимуществом дровяного утюга является более короткий ствол по сравнению с паяльником. Это позволяет держать рукоятку ближе к рукоятке пистолета и обеспечивает лучший контроль.

OTDefense предлагает отличный набор для заточки огнестрельного оружия с некоторыми хорошо подходящими насадками. Однако это немного дорого.

Комплект Weller WSB25WB хорошо работает при гораздо меньших затратах. Выбор наконечников не так хорош для зернистости, но различные наконечники всегда можно купить позже.

Автомобильная проводка

Большинство 12-вольтовых проводов имеют достаточно малый диаметр, поэтому вам следует работать с паяльником, а не с паяльником.

Затем решите, хотите ли вы проводной или беспроводной. Если вы в основном будете выполнять работу на верстаке, например, собирать жгуты проводов, Hakko FX888D станет отличным выбором.

Если вы будете работать в моторном отсеке или под приборной панелью автомобиля, рассмотрите вариант с беспроводным подключением. Вероятно, вам будет легче добраться до труднодоступных мест, если вы прикрепите шнур. В этом случае я бы использовал бутановую паяльную горелку, такую ​​как Weller P2KC.

Дроны

Если вы заинтересованы в создании FPV-гонок или дронов для фристайла, вам необходимо освоить навыки пайки. Создание собственного квадрокоптера может быть увлекательным и полезным процессом при наличии правильных инструментов.

Некоторые компоненты, которые вы обычно припаиваете к дронам, — это провода, платы распределения питания (PDB), электронные регуляторы скорости (ESC), полетные контроллеры (FC) и приемники (RX).

Поскольку многие из этих деталей включают небольшие чувствительные компоненты на печатной плате, важно контролировать температуру паяльника. Категорически не стоит выбирать утюг без регулировки температуры.

Если ваш бюджет позволяет, Hakko FX888D по цене около 100 долларов — фантастический выбор.

Если вы только начинаете паять и вам нужен менее дорогой инструмент, который при этом обеспечивает необходимый контроль температуры, Hakko FX600 поможет вам.

Машинки и самолеты на радиоуправлении

Качественный паяльник превратил мою работу по пайке радиоуправляемых машин из рутинной работы в увлекательную часть сборки и обслуживания автомобилей. Я часто подключал аккумуляторы, моторы и регуляторы скорости.

Паяльная станция — это то, что вам нужно. Это дает вам возможность очистить наконечник утюга, в то время как подставка защищает горячий утюг от всех легкоплавких пластиков. Температуру утюга можно регулировать, чтобы не повредить электронику.

Если вы собираете свой первый радиоуправляемый автомобиль, самолет или вертолет из набора и не имеете опыта пайки, вы можете обойтись дешевой станцией, такой как Aoyue 469.

Если у вас несколько автомобилей/самолетов, или будете проводить техническое обслуживание на месте для гонок или встреч, я думаю, вам стоит инвестировать в что-то получше.

Я предпочитаю Hakko FX888D. Он очень быстро нагревается и хорошо держит температуру. Это делает паяные соединения быстрыми и легкими.

Arduino

Комплекты Arduino невероятно дешевы. Скорее всего, вы не хотите тратить 100 долларов на паяльник, чтобы соединить несколько проводов, датчиков или ламп на недорогой плате Arduino.

Если вы будете выполнять обширную работу, см. сравнение выше на этой странице.

Для базовой пайки вам не нужно тратить так много. Однако вам не следует покупать обычный утюг за 5-10 долларов. Поступая так, вы получите плохой контроль температуры и ручку, которая будет слишком горячей для длительного использования.

Hakko FX600 — мой выбор относительно недорогого утюга. У него есть шкала контроля температуры, и производительность очень хорошая.

Если вам нужно найти что-то с еще меньшим бюджетом, Aoyue 469 подойдет для периодического использования.

Заключение

Hakko и Weller — два лучших производителя паяльников.

Около 100 долларов или меньше, Хакко — это то, что вам нужно. Их паяльники и станции просто качественнее в этом ценовом диапазоне.

ПОСМОТРЕТЬ HAKKO НА AMAZON

Как только вы окажетесь в ценовом диапазоне от 200 долларов, любой бренд станет отличным выбором. Прочитайте мои сравнения выше, чтобы помочь выбрать, какой из них лучше для вас.

паяльная станция горячих воздуха Lukey 852d+Fan

Spering Station Lukey 852d+вентилятор — GSMServer

ID: 810814

Станция падения горячего воздуха Lukey 852d+Fan

Доставка

Описание

.

Гарантия

65,00 долларов США

Уведомить
о наличии

Обзор

Термовоздушная паяльная станция для выпайки интегральных схем, таких как SOIC, PLCC, QFP и BG, поставляется вместе с воздушным пистолетом и паяльником.

USD 65,00

Уведомление
, когда на складе

Добавить в Wishlist

Сравнение

Compare

Опторы и сохранение

Информация о снижении цены

USD 65,00 9 9000

Уведомить
о наличии

Вам также может понравиться

Описание

Эта паяльная станция горячего воздуха позволяет выпаивать интегральные схемы, такие как SOIC, PLCC, QFP и BG. LUKEY 852+FAN — хорошее решение для ремонта мелкой электроники, такой как мобильные телефоны и видеокамеры, бытовой техники, а также разработки и дизайна. Кроме того, пластиковые трубы можно формовать и паять, моделировать пластиковые детали, производить термоусадку. Рабочее пространство оптимизировано за счет отсутствия толстой трубы.

Features

  • Digital indication of working temperature
  • Large temperature scale
  • Ceramic heating element
  • No vibrations and noise while working
  • Unique cooling system
  • Auto-sleep function

Technical Specifications

Электропитание 220-240В
Потребляемая мощность 350Вт
Размеры, мм 187 × 135 × 245
Soldering Iron
Power consumption 50W
Temperature range 200 — 480 ºC
Heating element ceramic
Hot Air Gun
Потребляемая мощность 250 Вт
Диапазон температур 100–420 ºC
Нагревательный элемент metal heating core
Air Pump
Power consumption 20W
Heating element turbine pump

Package Contents

  • Soldering station Lukey 852D+FAN (1 pc. )
  • Пневматический пистолет (1 шт.)
  • Паяльник (1 шт.)
  • Воздушные сопла (3 шт.)
  • Подставка для паяльника (1 шт.)

Совместимые паяльные жала

Conical Soldering Tips

AOYUE T-0.5C

AOYUE T-0.8C

AOYUE T-B

AOYUE T-I

AOYUE T-LB

AOYUE T- S4

AOYUE T-S8

AOYUE T-SB

AOYUE T-SI
Bevel Type Soldering Tips

AOYUE T-1C

AOYUE T-1.5CF

AOYUE T-1.5CM

AOYUE T-2C

AOYUE T-2CF

AOYUE T-2CM

AOYUE T-3C

AOYUE T-3CF

AOYUE T-3CM

AOYUE T-4C

AOYUE T-4CF

AOYUE T-4CM

AOYUE T-S6

AOYUE T-S7

Chisel Тип Паяльные жала

AOYUE T-0. 8D

AOYUE T-1.2D

AOYUE T-1.2LD

AOYUE T-1.6D

AOYUE T-2LD

AOYUE T-2.4 D

AOYUE T-3.2D

AOYUE T-3.2LD

AOYUE T-S3

AOYUE T-S9

Bent Type Soldering Tips

AOYUE T-0.2RB

AOYUE T-1.8H

AOYUE T-H
Knife Type Soldering Tips

AOYUE T-K

Soldering Tips for SMD

AOYUE T-R

AOYUE T-RT


Подробнее

Описание

Эта станция для пайки горячим воздухом позволяет выпаивать интегральные схемы, такие как SOIC и BFPGPLCC. LUKEY 852+FAN — хорошее решение для ремонта мелкой электроники, такой как мобильные телефоны и видеокамеры, бытовая техника, а также разработка и дизайн. Кроме того, пластиковые трубы можно формовать и паять, моделировать пластиковые детали, производить термоусадку. Рабочее пространство оптимизировано за счет отсутствия толстой трубы.

Характеристики

  • Цифровая индикация рабочей температуры
  • Большая шкала температуры
  • Керамический нагревательный элемент
  • Отсутствие вибрации и шума при работе
  • Уникальная система охлаждения
  • Функция автоматического перехода в спящий режим

Технические характеристики

Блок питания 220-240 В
Потребляемая мощность 350 Вт
Размеры, мм 187 × 135 × 245
Паяльник
Потребляемая мощность 50 Вт
Диапазон температур 200 — 480 ºC
Нагревательный элемент керамика
Термофен
Потребляемая мощность 250 Вт
Диапазон температур 100 — 420 °С
Нагревательный элемент металлический нагревательный элемент
Воздушный насос
Потребляемая мощность 20 Вт
Нагревательный элемент турбинный насос

Комплект поставки

  • Паяльная станция Lukey 852D+FAN (1 шт. )
  • Пневматический пистолет (1 шт.)
  • Паяльник (1 шт.)
  • Воздушные сопла (3 шт.)
  • Подставка для паяльника (1 шт.)

Совместимые паяльные жала

Конические паяльные жала

АОЙЮ Т-0.5К

АОЮЭ Т-0.8К

АОЙЮ Т-Б

АОЙЮ Т-И

AOYUE T-LB

AOYUE T-S4

AOYUE T-S8

AOYUE T-SB

АОЙЕ Т-СИ
Паяльные жала скошенного типа

АОЙЮ Т-1С

AOYUE T-1.5CF

AOYUE T-1,5CM

АОЙЮ Т-2С

AOYUE T-2CF

AOYUE T-2CM

АОЙЮ Т-3С

AOYUE T-3CF

AOYUE T-3CM

АОЙЮ Т-4С

АОЙЕ Т-4CF

AOYUE T-4CM

AOYUE T-S6

AOYUE T-S7

Паяльные жала долотообразного типа

АОЙЮ Т-0.

АОЮЭ Т-1.2Д

АОЙЕ Т-1.2LD

АОЮЭ Т-1.6Д

АОЙЕ Т-2LD

АОЮЭ Т-2.4Д

АОЙЮ Т-3.2Д

АОЙЕ Т-3.2LD

AOYUE T-S3

АОЙЮ Т-С9

Паяльные жала изогнутого типа

АОЮЭ Т-0.2РБ

AOYUE T-1.8H

AOYUE T-H
Паяльные жала ножевого типа

АОЙЮ Т-К

Паяльные жала для поверхностного монтажа

АОЙЮ Т-Р

AOYUE T-RT


Характеристики продукта, внешний вид и комплектация могут отличаться от представленных на сайте и могут быть изменены без предварительного уведомления. Пожалуйста, свяжитесь с менеджером по продажам перед покупкой.

Все права защищены. Этот материал с веб-сайта gsmserver.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.

Specifications

Pump type
  • turbine
Design type
  • Desktop
Vacuum pick-up tool
  • Non-available
Desoldering Pump
  • Non-available
Power Supply
  • Non-available
Soldering Iron Power
  • 40 W
Мощность термофена
  • 350 Вт
Пистолет для удаления припоя
  • Отсутствует

Delivery

Payment

Warranty

Sales chat

 English online

 Español online

 Português online

 Tech Support online

Compare

No items in compare list

Sales chat

Сравнить

РЕШЕНО: Рекомендации для паяльной станции — Пайка

Пайка — это способ соединения двух металлических частей путем вплавления между ними другого присадочного металла. Существует много видов пайки, но эта статья предназначена для того, чтобы научить вас основам электрической пайки.

45 вопросов Посмотреть все

Киллиан Хант @k_hunt

Рем: 13

2

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

Я хочу заняться пайкой (сам научился, наблюдая за такими людьми, как Луи Россман), и я хотел знать, есть ли у людей какие-либо предложения по поводу паяльной станции. Все мысли приветствуются. Я хотел бы сохранить его ниже 200, но я мог бы сэкономить больше и пойти выше. Также приветствуются рекомендации по пайке

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 1

Отмена

Выбранное решение

Минхо @refectio

Реп.: 220.8k

Refectio — Ремонт микропайки и восстановление данных по почте

15

276

802

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Это действительно зависит от того, чего вы пытаетесь достичь. Хобби или работа? SMD или большой материал? Пытливые умы хотят знать… ;>).

Вы можете получить дешевые китайские станции, некоторые из которых включают горячий воздух, по вашему бюджету и для хобби, этого будет достаточно. Если вы планируете выполнять много работы, связанной с хобби или нет, то вы можете сделать шаг вперед к Hakko FX-888D, который представляет собой хороший утюг с регулируемой температурой и широким выбором насадок.

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Ник @Ник

Респ: 70. 6k

129

226

95

Опубликовано:

Опции

  • Постоянная ссылка
  • История

Получите доступную паяльную станцию ​​Hakko в долгосрочной перспективе. Дешевые утюги годны к употреблению, но насадки недолговечны и, как правило, полностью разряжают утюг — они пригодны для использования в качестве инструментов обучения, но не полагайтесь на них вечно.

Тем не менее, если вы настаиваете на дешевом утюге, купите 2 и найдите один с 2 наконечниками (1 прикрепленный/1 дополнительный в коробке), чтобы не застрять, когда наконечник сгорит за несколько применений. После того, как вы используете насадки или пройдете и то, и другое, насадки можно оставить, если хотите, или выбросить. Мне не нравятся эти утюги, но Walmart продает одноразовый утюг с припоем и дополнительным наконечником и припоем за 10 долларов. Не делайте этого в долгосрочной перспективе — это будет стоить вам больше, чем хороший утюг!

Что касается покупки припоя, то припой Radio Shack отлично подходит, если его можно купить, особенно 60/40. У меня есть несколько рулонов, которые я купил, когда магазин здесь закрылся, так как я, возможно, не смогу снова легко найти еще один. Придерживайтесь нескольких хороших брендов, но на всякий случай держите резервную копию хорошего качества.

Был ли этот ответ полезен?

Да №

Оценка 3

Cancel

Лучшая паяльная станция (обзор) 2020 года

Автор Автомобильные библии Персонал

Обновлено 31 августа 2022 г. 16:27

Паяльная станция — это устройство с ручным утюгом, которое используется для соединения различных металлических компонентов. Он делает это путем впрыскивания присадочного металла в созданный шов, который обычно является постоянным. Он используется при ремонте электронных устройств, таких как мобильные телефоны, компьютеры и радиоприемники, среди многих других. Сегодня паяльные станции предлагают еще более превосходные услуги. Хотите исследовать? Присоединяйтесь к нам, и мы рассмотрим некоторые из 15 лучших паяльных станций, представленных сегодня на рынке.

Лучшая паяльная станция

Этот паяльник Vastar – паяльная станция представляет собой электрический паяльник. Он удобен и портативен, его легко носить с собой и использовать в разных местах по мере необходимости. Вся паяльная станция весит 1,75 фунта и представляет собой аналоговую паяльную станцию ​​с регулятором температуры, который может выполнять паяльные работы, требующие температуры до 480°C. Также добавлена ​​ручка управления для регулировки мощности от пяти до шестидесяти ватт.

Эта паяльная станция проста в эксплуатации. Он имеет платформу для паяльника, чтобы держать его между весь период пайки. При покупке этого продукта поставляется губка, которую можно использовать для очистки от грязи и остатков и для подготовки к следующей работе. Это идеальный продукт для начинающих, так как это очень простая в использовании паяльная станция.

Основные характеристики

  • Выдерживает температуру до 480°C
  • Это аналоговая паяльная станция.
  • Имеет ручку управления мощностью
  • Очень эффективным

Спецификация

  • Бренд Вастар
  • Модель ВЛИ2-ДЖКУС01
  • Масса 1,75 фунта

PROS

Включает 5 различных паяльных наконечников.

Включает чистящую губку

Пользователь может регулировать мощность от пяти до шестидесяти ватт

CONS

Не имеет светодиодного экрана

Не работает при напряжении питания 220 В

Работает только от электричества

6 Вещи На что обратить внимание при покупке паяльной станции

У каждого опытного домашнего мастера в наборе инструментов будет лучшая паяльная станция. Если вы видите себя на этом пути, вы можете понять некоторые переменные, о которых вам нужно подумать, прежде чем покупать хороший паяльник. Вот некоторые из наиболее важных.

  • Контроль температуры

Идея пайки почти аналогична сварке, когда к расплавленному металлу прикладывается тепло для соединения двух металлических поверхностей. Таким образом, ключ здесь заключается в способности регулировать или контролировать количество тепла, выделяемого паяльником.

Различные модели оснащены различными механизмами контроля температуры. Самый простой из них предполагает контроль диапазона температур, при которых элемент может быть нагрет. Эта система не позволит температуре выйти за пределы этого диапазона. Но, поскольку это диапазон уровней, он не точен; колебания всегда возможны.

Связанный пост: Лучшие сварочные маски и лучшие сварочные аппараты MIG

Есть также те, которые используют термопару, посредством которой схема станции контролирует и постоянно регулирует температуру на кончике самого утюга. Другие поставляются с автоматическим термостатом для более точного контроля температуры.

  • Проводной или беспроводной?

Все паяльные инструменты, которые мы перечислили выше, имеют шнур. Но есть и беспроводные версии. Прелесть беспроводных утюгов заключается в их универсальности. Наконечник тоже можно нагреть довольно быстро, часто за 2-3 секунды. Охлаждение происходит буквально за секунду. Однако из-за своей конструкции беспроводные системы подходят только для мелкого ремонта. Если вы думаете о капитальном ремонте или масштабных работах, лучшим выбором по-прежнему будут проводные устройства.

  • Тип паяльника

Сегодня на рынке доступны 4 типа паяльных инструментов. Есть паяльник, паяльная станция, паяльная ремонтная станция и паяльник. У нас будет более подробное обсуждение этих типов в последнем разделе этой статьи.

  • Размер и форма жала

Жало паяльника может быть взаимозаменяемым, часто в зависимости от типа проекта, над которым вы работаете. Они бывают разных размеров и форм, поэтому, если устройство уже поставляется с различными насадками, вам почти гарантирована оптимальная универсальность. Если нет, вы можете проверить совместимость утюга со стандартными насадками. Примеры форм наконечника включают коническую, пирамидальную, тонкую коническую и долотообразную формы. Также следует учитывать материал, из которого изготовлен наконечник. Медь, никель и хром предпочтительнее, поскольку они более долговечны, чем другие.

  • Мощность

Большинство домашних мастеров работают с системами с более низкой мощностью, обычно в диапазоне от 15 до 35. Профессионалы работают с максимальной мощностью 60 Вт, хотя нередко можно увидеть, что некоторые работают с 70 или даже 75 Вт. . Дело в том, что вы не можете использовать слишком большую мощность нагревателя, так как вы можете легко потерять контроль над настройками температуры. Если вы работаете с высокочувствительной электроникой, вам лучше использовать устройства с меньшей мощностью. Использование 60 Вт всегда более безопасно, особенно если у него также есть отличный механизм контроля температуры для точной настройки ваших температурных требований.

Преимущества использования паяльной станции

Хорошая паяльная станция работает при гораздо более низкой температуре по сравнению со сваркой, что позволяет вам работать над проектом намного безопаснее. Это также имеет дополнительное преимущество, заключающееся в том, что металлы, которые вы пытаетесь соединить, не деформируются и не расплавляются, поскольку подаваемого вами тепла достаточно, чтобы расплавить основу для пайки, но не соединяемые металлические поверхности. Таким образом, вы можете сохранить первоначальную форму и размер ваших предметов независимо от того, сколько раз вы допустили ошибку.

Припой также обеспечивает прохождение электричества между разъемами. Отсутствуют обрывы, которые могут отрицательно сказаться на полной функциональности схемы. По крайней мере, когда вы соединяете разъемы на электрическом компоненте, вам гарантировано, что он будет работать. Другая хорошая вещь в этом заключается в том, что вы можете сделать несколько подключений.

Паяльная станция также поможет организовать рабочее место. Вместо того, чтобы иметь несколько инструментов для пайки для выполнения вашей задачи, у вас будет все, что вам нужно, в одной изящной платформе, которая также является достаточно стабильной и прочной.

Обслуживание паяльной станции

Поддержание целостности вашей паяльной станции имеет решающее значение для обеспечения ее оптимальной работы. Одним из наиболее важных, хотя и часто упускаемых из виду аспектов обслуживания паяльной станции, является выбор припоя. Следует использовать высококачественный припой, так как он не содержит примесей, которые могут негативно повлиять на способность жала передавать тепло из-за накопления этих примесей.

Периодическая очистка наконечников влажной губкой также помогает обеспечить правильную работу. Однако очень частое протирание также может привести к сбою. Следует помнить, что жало паяльника довольно горячее, а влажная губка обычно холодная. Нагрев кончика приводит к его расширению, а при охлаждении сжимается. Очень частая очистка наконечника похожа на частое расширение и сжатие металлического наконечника.

Вам также следует по возможности избегать попадания флюса на жало паяльника. Реакцию можно сравнить с окислением, которое со временем может повредить кончик утюга. Кроме того, никогда не делайте ошибку, используя наждачную бумагу или любой другой абразивный материал для очистки утюга.

После каждого использования важно очищать наконечник влажной губкой. Прежде чем выключить машину, обязательно нанесите припой хорошего качества на всю поверхность жала, а затем протрите его. Это эффективно залуживает ваш железный наконечник, что служит его защитой от коррозии. Затем можно выключить машину.

Бывают случаи, когда вам нужно использовать наконечник другого размера или формы. Просто убедитесь, что, если вы заменяете жало, оно надежно сидит в корпусе паяльника.

Типы паяльников

Мы говорили, что сегодня на рынке есть 4 типа паяльников. Каждый из них имеет свое собственное применение, поэтому знание того, для чего предназначен каждый из них, имеет решающее значение для определения типа паяльника, который вам нужно купить.

  • Карандаш для пайки

Это очень простые устройства с ручкой в ​​виде карандаша с металлическими наконечниками для передачи тепла припою. Они недороги и идеально подходят для проектов DIY. Однако, если ваш проект требует точного контроля температуры, паяльный карандаш должен быть последним, что вы будете использовать, поскольку он не поставляется с контролем температуры. Если вы это сделаете, вы, скорее всего, разрушите свой проект.

  • Паяльная станция

Как и продукты в этом списке лучших паяльных станций, у вас есть паяльник, подключенный к электростанции, которая имеет множество технических характеристик. Электростанция интегрирована с модулями контроля температуры, а также рядом функций безопасности, таких как автоматический сон и механизмы автоматического отключения. Это идеально подходит для различных проектов, поскольку может быть достигнут точный контроль температуры.

  • Система для ремонта или пайки

Это высокотехнологичные платформы, которые оснащены не только паяльной станцией (карандаш и электростанция), но и дополнительными инструментами, необходимыми для ремонта или доработки определенных предметов. Они могут поставляться с термофеном, термопинцетом и пистолетом для демонтажа. Поскольку у вас есть широкий спектр инструментов в одной полной установке, они, естественно, дороже и лучше всего подходят для производственных предприятий и / или отраслей промышленности.

  • Паяльник

Это инструмент для пайки в форме пистолета со встроенным трансформатором, который снижает мощность переменного тока до гораздо более низкого напряжения. Одновитковая вторичная обмотка дополнительно снижает ток до гораздо более низкого сопротивления, которое затем передается на наконечник медного провода. Переключатель триггерного типа активирует механизм. Преимуществом этого является быстрое время нагрева. К сожалению, есть вероятность, что может быть выделено слишком много тепла. Таким образом, это не должно использоваться на очень чувствительных электронных компонентах, таких как печатные платы.

Использование паяльника в первый раз

Одним из преимуществ использования паяльников является то, что ими относительно легко пользоваться. Важно подумать о своей безопасности, если вы используете его впервые. Защитные очки и защитные перчатки обязательны. Также важно работать в хорошо проветриваемом помещении, так как пары канифоли могут быть весьма токсичными при вдыхании.

Заранее соберите паяльную станцию. Подключите утюг и включите машину. Установите желаемую температуру утюга. Смочите губку водой, но не насквозь. Примерно через минуту или две попробуйте коснуться кончиком утюга влажной губки. Если вы видите, что идет пар, значит, все в порядке. Если нет, то ваш наконечник еще недостаточно горячий. Возможно, вам придется подождать еще несколько минут. Вы также можете попробовать еще немного намочить губку, особенно если она уже высохла.

Когда все будет готово, протрите наконечник утюга губкой. Теперь возьмите припой и ненадолго прикоснитесь им к обеим сторонам жала. Это называется «лужение», которое эффективно улучшает проводимость. Это также позволяет легче и быстрее паять.

Не забывайте очищать наконечник после каждого одного или двух соединений, опуская его во влажную губку, следя за тем, чтобы не осталось припоя, а затем снова лужением для следующего раунда пайки.

Лучшая паяльная станция Часто задаваемые вопросы:

В: Что такое пайка?

Пайка — это процесс создания связи или соединения двух предметов путем плавления материала, известного как припой. Припой обычно помещается на очень горячий объект, прежде чем он будет нанесен на соединение, которое необходимо склеить. Затем расплавленный припой охлаждается и затвердевает, образуя соединение и создавая идеальное соединение.

В: Какая рекомендуемая температура пайки в бессвинцовых процессах?

Профессионалы обычно работают с целым диапазоном температур при пайке. Тем не менее, растет объем знаний, предполагающих, что оптимальная температура пайки для бессвинцовых процессов составляет 662 градуса по Фаренгейту или около 350 градусов по Цельсию.

В: Каковы преимущества пайки при более низкой температуре?

Есть ряд преимуществ при работе с более низкими температурами по сравнению с более высокими при пайке. Во-первых, значительно снижается риск окисления, что обеспечивает долговечность жала, а также улучшает смачиваемость и очищаемость жала паяльника. Это также помогает гарантировать большую эффективность теплопередачи. Во-вторых, предотвращает прямое подгорание флюса прямо на острие. Вместо этого флюс активируется во время пайки. Это помогает свести к минимуму, если не полностью устранить, одну из извечных проблем домашних мастеров, превращающих свои кончики в угольно-черный цвет. Это также помогает сохранить смачиваемость наконечника. В-третьих, гораздо лучше и безопаснее работать при более низких температурах, особенно при пайке чувствительной электроники, такой как печатные платы и тому подобное. Низкотемпературная пайка помогает снизить риск чрезмерной теплопередачи, поэтому чувствительные компоненты не могут быть легко повреждены. Наконец, весь процесс пайки позволяет оптимизировать качество за счет лучшего контроля температуры. Это помогает свести к минимуму, если не устранить брак и переделки.

В: Какая рекомендуемая температура сна?

Исследования показывают, что оптимальная температура пайки, при которой система может быть переведена в спящий режим, составляет 220 градусов Цельсия или 428 градусов по Фаренгейту. Установлено, что окисление поддерживается на минимальном уровне при этом уровне температуры, сохраняя целостность наконечников и обеспечивая более эффективную теплопередачу. Та же температура также позволяет быстрее увеличивать рабочую температуру, поэтому вы можете почти сразу же возобновить работу.

В: Как откалибровать мою станцию?

Усовершенствованные паяльные станции уже оснащены высокотехнологичными схемами и микропроцессорами, поэтому они не требуют какой-либо калибровки. Если ваша система не поставляется с такими микропроцессорами, вы можете найти в руководстве пользователя конкретные инструкции по повторной калибровке вашей паяльной станции.

Наш лучший выбор в номинации «Лучший паяльник»

Цифровая паяльная станция Hakko FX888D-23BY обогнала других претендентов в нашем списке лучших паяльных станций. Он поставляется с отличным контролем температуры, что позволяет более точно управлять передачей тепла через его наконечники. Он также имеет фантастическую мощность нагревателя с рекуперацией тепла, которая в среднем примерно на 30 процентов выше, чем у его конкурентов. Стабильная и прочная платформа, а также уникальное расположение различных инструментов для пайки, таких как блок питания станции, утюг, держатель для утюга, губка и безводный очиститель, делают Hakko идеальной частью рабочей станции. К тому же, это разумная и доступная цена.

Выбрать лучшую паяльную станцию ​​может быть сложно, так как нужно учитывать множество переменных. Хорошей новостью является то, что вы всегда можете воспользоваться рекомендациями, которыми мы поделились, чтобы помочь вам выбрать систему, которая идеально подходит для ваших нужд.

Источники:
  1. Терморегулируемые паяльные станции — Test ElectronicForU
  2. На что обратить внимание при покупке комплекта паяльника — «Сделай сам»
  3. Как пользоваться паяльником: Руководство для начинающих — Практические советы

Как починить паяльную станцию ​​Lukey 898

Главная> Гостевая пост> Как ремонтировать паяльную станцию ​​Hot Air

0009

0009

9000

техническое обслуживание является важным вопросом при работе с различными типами паяльных станций из-за различных повреждений и неисправностей. В этой статье мы коснемся того, как провести точную диагностику неисправности и принять меры по ремонту сломанного Lukey 89.8 термовоздушная паяльная станция в качестве примера.

Основные принципы работы с термовоздушными паяльными станциями

Основная очевидная проблема в том, что термофен не нагревается выше 22°С и его невозможно настроить. Для решения этой задачи нам потребуется набор отверток (Pro’sKit SD-2301), осциллограф и аналоговая паяльная станция.

В первую очередь обслуживаемую паяльную станцию ​​следует демонтировать и разобрать для дальнейшего осмотра с помощью набора отверток Pro’sKit SD-2301.

Алгоритм работы термовоздушной паяльной станции следующий.

Внутри рукоятки находится нагревательный элемент, на который подается напряжение 220 В от тиристора ВТА 16. Напряжение управляющего затвора передается с 6-го вывода оптического изолятора МОС3023 при подаче на него напряжения 220 В. Импульс управления передается на 2-й с 15-го вывода микроконтроллера PIC через резистор R22. Оптоизолятор создает гальваническую развязку в цепи управления. Напряжение цепи управления формируется в микроконтроллере PIC в соответствии с температурой, заданной контроллером «Нагреватель».

Точнее, напряжение цепи управления берется с компаратора внутри микроконтроллера PIC. Выбранное напряжение подается на один конец компаратора, а напряжение измеряется от оптического изолятора внутри термофена, которое увеличивается с помощью операционного усилителя OP07. Количество импульсов на управляющем выходе будет расти до тех пор, пока напряжения на выходе и входе компаратора не сравняются.

Диагностика неисправности термовоздушной паяльной станции

Перед началом процесса ремонта важно вникнуть в вопрос, как провести точную и точную пробную операцию и выявить проблему.

Белый и красный провода на разъеме J2 являются контактными элементами нагреваемых частей внутри термофена с электрическим сопротивлением 69 Ом, что означает, что устройство работает исправно.

Разъем J3 спаивает между собой два провода от выхода оптоизолятора оранжевый и желтый с сопротивлением 1,1 Ом, что свидетельствует о исправности оптоизолятора. Теперь можно констатировать, что проблему надо искать на плате управления.

Далее необходимо проверить сопротивление на 15-м выводе микроконтроллера PIC. Как видим, управляющие импульсы, которые должны открыть тиристор, присутствуют. Сопротивление 5 Ом соответствует закрытию тиристора, 0 Ом – открытию тиристора. Также необходимо измерить сопротивление на первом выводе оптического изолятора. Оно равно 5 В.

И здесь же мы можем наблюдать график осциллограммы второго выхода. Ток протекает по низковольтной цепи в оптоизоляторе, когда сопротивление на выходе равно 0 В. При значении 5 В оптоизолятор закрывается.



Для проверки сопротивления между 4-м и 6-м выводами оптического изолятора необходимо подключить холодный щуп осциллографа к 6-му выводу оптического изолятора. Очень важно отметить, что при проведении таких измерений осциллограф не должен быть заземлен. Как мы видим, между 4 и 6 выводом присутствует напряжение 220 В, что свидетельствует о повреждении оптоизолятора. Используя фитиль для удаления припоя Pro’sKit 8PK-0313, флюс Interflux IF 8300-4 и паяльную станцию, мы можем разобрать сломанный элемент и установить вместо него новый.

Теперь нужно протестировать результаты замены и работу паяльной станции в целом. Новые замеры свидетельствуют о том, что неисправность устранена и паяльная станция работает исправно. После устранения повреждения необходимо проверить график осциллограммы в контрольных точках. Напряжение на разъеме J3 составляет десятки микровольт. Операционный усилитель OP07 увеличивает его, и на 6-м выводе и температуре, установленной на 100 ° C, напряжение будет составлять примерно 400 мкВ. Если температура увеличивается, соответственно увеличивается и напряжение. Импульсы открытия выхода микроконтроллера PIC являются импульсами 0 В. При повышении температуры увеличивается и количество импульсов. Напряжение между 4-м и 6-м выводом оптического изолятора.

Напряжение между катодом и анодом тиристора.

И снова убеждаемся в исправности паяльной станции после ремонта.

Эта статья была предоставлена ​​ Toolboom.com

Пожалуйста, поддержите, нажав на социальные кнопки ниже. Ваши отзывы о публикации приветствуются. Пожалуйста, оставьте это в комментариях. Если у вас есть статьи по ремонту электроники, которыми вы можете поделиться с нами, свяжитесь с нами по телефону ЗДЕСЬ .

PS-    Если вам понравилось это читать,  нажмите здесь  , чтобы подписаться на мой блог (бесплатная подписка). Таким образом, вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам. Спасибо!

Нравится(106)Не нравится(1)

20 Лучшая паяльная станция [от новичков до профессионалов 2022]

Для аккуратной и правильной пайки нужна приличная паяльная станция. Конечно, вы, новичок, можете паять на любой станции, но вы вряд ли получите требуемые результаты, если не знаете, как выбрать лучшую паяльную станцию ​​для начинающих среди всех доступных на рынке вариантов.

Если вы имеете дело с бытовой электроникой, в большинстве случаев диапазон напряжения составляет 30 В. Если вы имеете дело с промышленной электроникой, вы имеете дело с постоянным напряжением до 48 В или, может быть, 60 В, с которым довольно опасно работать.

Таким образом, независимо от типа печатных плат или прототипов (от 2 до 7 слоев печатных плат, аналоговых или цифровых) или от любых уровней напряжения, с которыми вы работаете, каждой лаборатории электроники нужен безопасный и надежный лучший паяльник или станция, или, в большинстве случаев, и то, и другое. . Потому что если кто-то намеренно или ненамеренно промахнулся с этим устройством, т.е. паяльной станцией. Это может привести к тому, что он потеряет много времени, денег и энергии.

И поскольку надежная профессиональная паяльная станция настолько важна, что с первого дня на рынке появилось множество ведущих производителей паяльных станций, например, Weller, Xtronic и Hakko.

Получить лучшую паяльную станцию ​​или лучший паяльник, чтобы избежать неприятных ситуаций во время работы над ценными проектами, может быть очень сложной задачей. Может не хватать знаний, на что смотреть при покупке нового, на какие параметры важно обращать внимание? какие известные бренды в отрасли?

И, пожалуй, еще много-много вопросов.

Здесь, в этом посте, я стараюсь изо всех сил, чтобы помочь вам найти лучшую паяльную станцию, независимо от того, являетесь ли вы новичком, любителем, студентом или профессионалом. Пожалуйста, имейте в виду, что мой акцент будет сделан на профессиональных паяльных станциях. Начну с паяльников и утюгов для начинающих, но попутно расскажу и о профессиональных.

Надеюсь, этот пост поможет вам и вам понравится.

Содержание

  • Выбор лучшей паяльной станции
    • Сравнение паяльной станции с паяльником
    • Сравнение паяльной станции с горячим воздухом
    • Технические параметры, на которые следует обращать внимание при выборе лучшей паяльной станции
    • a. Мощность
    • б. Контроль температуры
    • c. Защита от электростатического разряда
    • d. Совместимые наконечники
    • e. Автовыключение
  • Список лучших паяльных станций и утюгов
    • 1. Паяльник LDK 60 Вт
    • 2. Паяльник Sremtch 80W
    • 3. Паяльник Kernowo best
    • 4. Паяльник Q-Ming
    • 5. Hakko FX601-02
    • 6. Паяльник Weller W100ko H900PG Heavy-Duty -901/P Аккумуляторный паяльник
    • 10. Аккумуляторный паяльник Weller 12W
    • 11. Sealody Ssa60
    • 12. Weller WLC100
    • 13. Weller WE1010NA – лучшая паяльная станция для работы с компонентами со сквозными отверстиями FX888D-23BY
    • 17. Yihua 995D – лучший ремонт SMD-компонентов горячим воздухом
    • 20. YIHUA 948-II
  • Резюме

Правильный выбор лучшей паяльной станции

Начнем с некоторых основных вопросов, т.е. паяльник и паяльная станция? Что такое ремонт горячим воздухом? Потому что я считаю, что каждый должен знать это, прежде чем рассматривать какие-либо другие аспекты при выборе правильной паяльной станции/утюга/термофена.

Паяльная станция против паяльника

Некоторые люди путают паяльник и паяльную станцию. Это одно и то же. Они выполняют ту же работу, но паяльная станция обеспечивает дополнительную функциональность и гибкость.

Например, температура жала одиночного паяльника фиксированная, а указанную температуру можно изменить в паяльной станции. Но соло-железо дешевле, чем паяльные станции. Таким образом, конечная история заключается в том, что вы можете использовать паяльную станцию ​​для различных проектов, а одиночный утюг может не подходить для каждого проекта. Конечно, вы можете купить паяльник, если вам нужно починить одноразовые вещи или просто хотите заняться пайкой для удовольствия или самостоятельной электроникой.

Паяльная станция против термовоздушной переделки

Еще одна важная вещь, которую, я думаю, вам следует знать в данный момент времени. В большинстве случаев мы припаиваем сквозные компоненты и устройства для поверхностного монтажа (SMD). Для компонентов с отверстиями мы предпочитаем использовать обычные паяльные станции, а для поверхностного монтажа предпочитаем использовать горячий воздух.

Ремонт горячим воздухом похож на паяльную станцию, за исключением того, что он дует горячим воздухом, чтобы расплавить паяльную проволоку для соединения. Это очень удобно, когда мы просто не можем припаять очень маленькие устройства на плате, используя обычные паяльные жала. Теперь нельзя использовать термовоздушную доработку сквозных компонентов и паяльных станций для SMD. Поэтому, если вы работаете с обоими типами компонентов, вам нужны оба типа станций.

Технические параметры лучшей паяльной станции

Есть несколько параметров, по которым можно сравнить, чтобы судить о том, достаточно ли хороша станция. Есть много других вещей, но я полагаю, что они понятны, например, личный бюджет или другие требования, то есть вам нужна паяльная станция или переделка горячим воздухом.

Паяльные станции или утюг — простые устройства. Не так уж много сложных параметров, о которых нужно заботиться. Если вы ищете паяльник, значит, вы ищете паяльник ( техническое название утюга без встроенного блока питания ). Этот тип имеет только один параметр, то есть мощность. При покупке утюга для карандашей обращайте внимание на техническую мощность.

Возможно, многие из вас будут использовать карандашный паяльник, который является ограниченным устройством. Под карандашным утюгом я подразумеваю утюг, который вы можете сразу представить, услышав слово «пайка», один утюг с одним куском длинного провода. Его можно использовать для конкретных ситуаций, а не для всех видов проектов. Причина в том, что он имеет фиксированную мощность, которая не подходит для каждого компонента на плате. Вы можете в конечном итоге сжечь некоторые компоненты по пути.

Я вижу, люди начинают с карандашного утюга, а затем быстро переходят на настоящую паяльную станцию. Что, кстати, не очень хорошая идея. Я сам сделал то же самое, спалил много компонентов. Поэтому, пожалуйста, будьте осторожны.

Теперь поговорим о технических параметрах, на которые следует обратить внимание при выборе лучшей паяльной станции для новичков, любителей, профессионалов и вообще всех.

а. Wattage

Технически, мощность в ваттах — это единица измерения мощности. Применительно к паяльной станции это число указывает, сколько мощности будет преобразовано в тепловую энергию. Теперь очевидно, что чем выше мощность, тем выше нагрев и тем быстрее пайка.

Мощность и время быстрого нагрева наконечника находятся в прямой зависимости. Чем выше мощность, тем быстрее нагреется паяльная станция. Эмпирическое правило: мощность вашей станции должна быть не менее 40 Вт. Ниже 40 Вт вы окажетесь в плохой ситуации. Ваш припой может занять годы, чтобы нагреться.

Хуже того, когда ваш припой не разогрелся должным образом, вы долго кладете его на компоненты и пытаетесь сделать какие-то странные вещи, чтобы расплавить паяльную проволоку на стыках. Угадай, что в конечном итоге приведет к убийству этих невинных устройств.

Никто не хочет сжигать устройства. Поэтому никогда не соглашайтесь на станцию ​​мощностью менее 40 Вт. Если только вы не уверены в том, что делаете. Теперь, если вы думаете, что 40 Вт — это наименьшее значение, то каково максимальное значение. Ответ: чем выше, тем лучше. Имейте в виду, что более высокая номинальная мощность также означает высокую стоимость и высокое энергопотребление. Это может привести к более быстрому нагреву, но если ваша температура не контролируется, вы все еще в плохой ситуации, мой брат.

б. Контроль температуры

Некоторым устройствам требуется небольшая температура, а некоторым может потребоваться немного более высокая. Так что паяльная станция с разной температурой просто необходима. Но вот несколько вещей, которые вы действительно должны иметь в виду.

  • Должен быть цифровой дисплей, на котором можно четко видеть значение температуры
  • Должна быть дискретная кнопка, с помощью которой можно увеличивать и уменьшать температуру. Если бы вы избегали аналогового колеса, то было бы здорово. Потому что, когда вы используете аналоговое колесо, иногда требуется очень много времени, чтобы добраться до определенного фиксированного значения.

Эмпирическое правило: для лучшей паяльной станции для начинающих температурный диапазон должен начинаться с 340–850°F. Небольшое отклонение от этого диапазона допустимо, если только это не отклонение.

г. Защита от электростатического разряда

Электростатический разряд (ЭСР) — это внезапный поток электричества между двумя электрически заряженными объектами, вызванный контактом. Поэтому ваша станция должна быть защищена от электростатических разрядов, иначе она повредит ваши устройства на борту.

д. Совместимые насадки

При работе с электронными устройствами или вообще говоря, изделия со временем выходят из строя и требуют замены. То же самое и с наконечниками для пайки. Они часто используются, и со временем нам нужно их заменить.

Так что жала для паяльной станции должны быть легко доступны на ближайшем рынке. Хорошей практикой является наличие паяльной станции, совместимой с широким спектром жал, даже если они произведены разными производителями.

эл. Автовыключение

Автоматическое выключение увеличивает срок службы станции, особенно срок службы паяльного жала. Это очень безопасная функция, она экономит энергию и обеспечивает безопасность. На мой взгляд, это обязательная функция любой качественной станции.

Список удивительных лучших паяльных станций и утюгов

Кажется, я поделился всей информацией, которая у меня есть по теме. Теперь рассмотрим некоторые паяльные станции. Я начну с самых простых паяльников, затем расскажу о промежуточных моделях и закончу некоторыми профессиональными паяльными станциями. Поэтому, пожалуйста, продолжайте читать.

Также имейте в виду, что я не собираюсь снова и снова рассказывать о вышеперечисленных технических параметрах паяльных станций. Они применяются ко всем нижеперечисленным моделям. Кроме того, я не собираюсь добавлять некоторые причудливые модели, которые вы увидите в Интернете. Послушай, я инженер, и технические термины для меня более романтичны, чем внешний вид.

1. Паяльник LDK 60 Вт

Давайте начнем наше путешествие с самого простого паяльника стоимостью менее 10 долларов США. Эта пайка происходит от бренда LDK и рассчитана на 60 Вт 110 В. Это паяльник очень начального уровня.

Я бы порекомендовал его тем, кто только начинает заниматься электроникой, или тем, кто просто хочет иметь паяльник для периодического использования. Вот ссылка на этот паяльник, паяльник LDK (ссылка Amazon) , для дальнейшего расследования.

2. Паяльник Сремч 80Вт

Этот паяльник рассчитан на мощность 80Вт, что очень хорошо для быстрого нагрева. Но самое приятное то, что это небольшой набор всех основных инструментов для пайки, которые понадобятся новичку для его проектов.

В соединении есть кнопка ВКЛ/ВЫКЛ, что на первый взгляд не имеет смысла. Но когда вы будете заняты пайкой, а пайки так много, вы будете делать. Тогда вы поймете важность этой маленькой особенности.

Теперь вот ссылка, Паяльник Sremtch (ссылка Amazon) , если хотите посмотреть на себя.

3. Паяльник Kernowo best

Если вы заметили, в вышеперечисленных паяльниках есть круглая выемка для контроля температуры. Ну, это не очень хорошая идея для контроля температуры, потому что это не так точно. Но так как эти паяльники предназначены для полных новичков, то мы можем смириться с этой выемкой.

Чтобы решить эту проблему, паяльник Kernnowo использует более точный цифровой подход. Кроме того, он оценивается в 90 Вт, что больше по сравнению с предыдущим.

Это также полный базовый комплект. Он поставляется с небольшой подставкой, паяльным воском и паяльной проволокой. Вот ссылка, паяльник Kernowo (ссылка Amazon) , для дальнейшего исследования.

4. Паяльник Q-Ming

Другая альтернатива вышеуказанному паяльнику от Kernowo — от Q-Ming. По сути, это одно и то же, но отличается дизайном. Он имеет оба варианта на 80 Вт и 90 Вт.

Знаете, маленькая кнопка для изменения температуры жала паяльника очень полезна. Это дает вам возможность регулировать температуру более точно и точно.

Вот ссылка на паяльник Q-Ming (ссылка Amazon) , чтобы посмотреть на него самостоятельно для получения дополнительной информации.

5. Hakko FX601-02

Поговорим о паяльниках профессионального уровня. Начиная с Хакко FX601-02. Я не знаю, знаете ли вы это или нет, но позвольте мне сказать вам, что Hakko — крупный бренд, когда речь идет о инструментах для пайки и демонтажа. Он считается серьезным конкурентом рядом с Веллером.

Hakko FX601-02 — это новое поколение паяльников с регулируемой температурой. Он идеально подходит для пайки, требующей мобильности или большой досягаемости, например, для пайки солнечных батарей и т. д. Вот ссылка на лучший паяльник Hakko (ссылка на Amazon) для дальнейшего исследования.

6. Сверхмощный паяльник Weller W100PG

Weller – самый популярный бренд, когда речь идет о профессиональной пайке. Они производят качественный паяльник и паяльные станции. Товаров от Weller используется тысячами людей по всему миру, даже Стив Возняк из Apple использовал его для компьютеров Apple 1 и остался им доволен.

Говоря о W100PG. Он рассчитан на мощность 100 Вт и является одним из лучших мощных паяльников.

Стандартное время нагрева наконечника 700 градусов по Фаренгейту составляет 110 секунд, а нагревательный элемент с нихромовой обмоткой позволяет выполнять больше работы за меньшее время.

Вот ссылка на этот лучший паяльник, Паяльник Weller (ссылка на Amazon) , для дальнейших исследований.

Сейчас есть много других паяльников Weller на разную мощность. Ниже приведены некоторые из них, на которые, я думаю, вам обязательно стоит обратить внимание, если вы хотите иметь профессиональный паяльник в своей лаборатории.

  • 7. Профессиональный паяльник Weller WP35 35 Вт
  • 8. Паяльник Weller SP25NKUS 25 Вт

9. Аккумуляторный паяльник Hakko FX-901/P

Итак, до сих пор мы рассматривали несколько паяльников базового уровня и несколько лучших паяльников профессионального уровня. Но есть новый тип паяльника, на который я также хочу, чтобы вы взглянули. Он называется беспроводным паяльником, т.е. у него нет провода, он перезаряжаемый и с ним можно работать где угодно.

Начиная с лучшего беспроводного паяльника Hakko, то есть FX-901/P. HAKKO FX-901 — это легкий портативный паяльник с батарейным питанием. Работает от четырех щелочных или никель-металлгидридных (Ni-MH) батареек AA.01 будет работать при температуре выше 600°F до 120 минут непрерывно.

Никакой другой паяльник с батарейным питанием не может обеспечить такую ​​мощность в течение стольких минут непрерывной работы.

FX-901 — это идеальный инструмент для электриков, выездных техников, обслуживающего персонала, любителей, художников и домовладельцев. Используйте его для пайки электропроводки, ремонта приборов, систем сигнализации, радиоуправляемых автомобилей и ювелирных изделий, почти всего, что требует пайки, где электричество недоступно или недоступно.

Вот ссылка на один из лучших беспроводных паяльников, Аккумуляторный паяльник Hakko (ссылка Amazon) , для вашего дальнейшего интереса.

10. Аккумуляторный паяльник Weller 12 Вт

Конкурентом беспроводного паяльника Hakko является паяльник Weller, т.е. WLBRK12. Он рассчитан на 12 Вт, и самое приятное то, что утюг автоматически отключается в «заблокированном» положении, когда крышка закрыта.

Для смены наконечника не требуется никаких инструментов: сэкономьте время и усилия, легко меняя наконечники без использования инструмента. Есть ваш интерес? Тогда перейдите по этой ссылке, Беспроводной паяльник Weller (ссылка на Amazon) , чтобы узнать о нем больше.

Хорошо!

Итак, до сих пор мы фокусировались на лучших паяльниках карандашного типа для начинающих и профессионалов. Теперь давайте начнем изучать некоторые лучшие паяльные станции, лучшие демонтажные станции и лучшие ремонтные работы горячим воздухом для начинающих и профессионалов.

11. Sealody Ssa60

Начиная с паяльной станции начального уровня марки Sealody. Он рассчитан на 60 Вт и имеет интеллектуальную систему контроля температуры. Примечательным моментом этой станции является то, что она имеет встроенный трансформатор для поддержания постоянной температуры в режиме реального времени, помогая вам выполнять сварочные работы более эффективно.

Лучшая часть этой станции: она имеет встроенный предохранитель, который может предотвратить перегорание хоста. Когда нагревательный элемент и датчик ненормально закорочены, машина автоматически подаст сигнал тревоги и напомнит вам «H-E», «S-E».

Вот ссылка, по которой вы можете перейти, Паяльная станция Sealody (ссылка Amazon) , чтобы узнать больше об этом самостоятельно.

12. Weller WLC100

Следующей паяльной станцией начального уровня является Weller WLC100. Он рассчитан на мощность 40 Вт и представляет собой высокопроизводительную аналоговую паяльную станцию, производящую до 900 ° F для выполнения многих проектов пайки.

Эта паяльная станция включает в себя:

  • Сертифицированное Weller жало ST3 с железным покрытием для длительного срока службы и стабильной работы
  • Встроенный держатель для пайки для безопасного хранения карандаша
  • И чистящая губка для удаления нежелательных остатков пайки для следующего использования.

Чтобы узнать больше об этой удивительной паяльной станции. Вот ссылка, Weller WLC100 (ссылка Amazon) , для ваших собственных дальнейших исследований.

13. Weller WE1010NA – лучшая паяльная станция для работы с компонентами в сквозных отверстиях

Weller – это торговая марка, которая существует уже несколько десятилетий. Так что это можно считать заслуживающим доверия брендом, и мы можем положиться на его продукцию. Хотя этот бренд делает много разных паяльных станций. Эти модели ориентированы на определенную аудиторию. И на начальном уровне, или на уровне студента, или на исследовательском уровне, или, может быть, в качестве любителя, я думаю, что упомянутая модель WE1010NA будет хорошим выбором.

У меня есть несколько причин, по которым я предпочитаю именно эту модель и почему к ней следует относиться серьезно:

  • Во-первых, она высокого качества. Я верю в качество, и этот парень его получает. Это кажется премиальным, и вы чувствуете, что эта станция будет очень долговечной машиной для вашей лаборатории или карьеры.
  • Гарантия на год.
  • Имеет безопасную подставку, которая не нагревается при длительной работе. Кроме того, он имеет губку вокруг него, что делает его более удобным в обращении.
  • Диапазон мощности 70 Вт. А это значит, что он очень быстро нагревается.
  • Вы можете легко заменить насадку на новую или другого типа за несколько минут. Хотя эта станция имеет функцию автоматического включения питания, тем не менее, если вы не используете свою паяльную станцию ​​даже в течение нескольких минут, выключите ее. Таким образом, вы можете продлить срок службы ваших наконечников для пайки.

В двух словах, Weller WE1010NA (ссылка на Amazon) — прекрасная лучшая паяльная станция для начинающих. Если вы настроены серьезно и хотите аккуратной пайки и хотите, чтобы ваши конечные результаты были удовлетворительными и красивыми, то вам обязательно стоит выбрать этого парня.

14. Hakko FX888D-23BY

Как я уже говорил ранее, Weller и Hakko являются ведущими брендами, когда речь идет о паяльных инструментах и ​​устройствах. Эта конкретная модель FX888D-23BY — одна из моих любимых.

Как вы знаете, FX888D-23BY обеспечивает отличную рекуперацию тепла за счет использования наконечников серии T18 из-за их потрясающей теплопроводности. Это позволяет производить пайку при более низкой заданной температуре и снижает тепловое воздействие на компоненты, а также окисление жала, которое может сократить срок службы жала.

Вот ссылка FX888D-23BY (Amazon Link) для дальнейшего изучения. Ниже приведены две другие альтернативы этому варианту. Я не буду вдаваться в подробности, потому что паяльные станции — очень насыщенный и зрелый рынок. Каждая компания выпускает достойный и качественный продукт. Это полностью зависит от того, какой из них вы выберете.

  • 15. YIHUA 939D+ (ссылка на Amazon)
  • 16. TOAUTO FT-80W (ссылка на Amazon)

Хорошо!

Таким образом, вышеперечисленные паяльные станции лучше всего подходят для сквозной пайки компонентов. Но что делать, если кто-то хочет работать с SMD-компонентами. Тогда в этом случае. Лучший вариант — выбрать лучшую паяльную станцию ​​с горячим воздухом.

17. Yihua 995D – лучшая доработка компонентов SMD горячим воздухом

Большая часть электронных печатных плат имеет как SMD, так и сквозные компоненты. Итак, я думаю, что было бы лучше, если вы работаете с компонентами SMD и сквозными отверстиями, купить станцию, которая может выполнять обе задачи. Этот парень Yihua 995D (ссылка Amazon) имеет эту функцию. Это может быть ваша обычная паяльная станция и термовоздушная паяльная станция в одном корпусе.

У этого парня есть функции, о которых я уже говорил выше, поэтому я не буду повторяться. Позвольте мне поделиться, что еще нового у него есть для нас:

  • Это 75 Вт, что означает, что он будет очень быстро нагреваться.
  • Диапазон температур 392°F ~ 896°F/200°C ~ 480°C
  • Термофен: 500 Вт – диапазон температур от 212°F до 896°F/100°C ~ 480°C с функцией безопасности автоматического охлаждения
  • Имеет несколько дополнительных насадок и наконечников для различных наборов пайки, что дает ему преимущество перед другими конкурентами на рынке.

Наилучшими альтернативами вышеуказанной доработке горячим воздухом являются следующие. Вы также можете проверить их.

  • 18. YIHUA 862BD+ SMD ESD Safe
  • 19. MYPOUOS 8588D НАБОР-1

20. YIHUA 948-II

В отличие от пайки, мы также производим демонтаж. Если вы занимаетесь ремонтом, то вам нужен полный комплект, который можно использовать для пайки компонентов SMD и сквозных отверстий, а также использовать одну и ту же станцию ​​для их отпайки. Если это так, то Yihva 948-II сэкономит вам много денег и подойдет вам лучше всего.

Эта станция объединяет 75-ваттную демонтажную станцию, мощную 650-ваттную термовоздушную паяльную станцию, 60-ваттную паяльную станцию ​​и присоску в одном устройстве для большего выбора.

Если ваше внимание привлекла эта станция, то это ссылка YIHUA 948-II (ссылка Amazon) , вы можете узнать больше об этой одной из лучших паяльных станций.

Резюме

Ну что ребята, в этой статье я рассказываю о лучших паяльных станциях для начинающих и профессионалов. Паяльная станция является основным инструментом для ремонта. Плохая станция может привести к ужасным результатам, поэтому при выборе паяльной станции необходимо соблюдать осторожность.

Ниже приведены ключевые моменты, которым вы можете следовать, чтобы получить приличную станцию.

  • Сначала найдите известный бренд с проверенной репутацией.
  • Запишите свои требования, например, какой тип платы вы будете ремонтировать? Какие ключевые компоненты вы будете паять чаще всего.
  • Управляйте своим бюджетом, никогда не соглашайтесь на дешевую станцию, вы очень скоро пожалеете об этом.
  • Ниже приведены некоторые ключевые функции, которые должны быть у станции в любом случае.
    • Контроль температуры с хорошей системой ПИД-регулирования
    • Защита от электростатического разряда и совместимость со сменными наконечниками

Теперь, другими полезными словами, которыми я хочу поделиться, являются следующие.

  • Будьте осторожны с этими инструментами, так как они могут навредить вам, никогда не касайтесь кончика паяльника пальцами, чтобы проверить, нагревается ли он или нет. Я сделал это, поэтому я говорю вам, мой палец обожжен так сильно, что я не могу выразить это словами.
  • Во-вторых, никогда не оставляйте паяльную станцию ​​подключенной к шнуру питания, когда вы с ней не работаете, даже если она автоматически выключается или переходит в спящий режим.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
