Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.

Ремарка.

В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.

Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.

При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление межу анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение межу его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.

Так выглядят регуляторы мощности, которые я использую много лет.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.

Проверка тиристора

Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.

Проверить тиристор можно несколькими способами:

• Использовать специальное устройство, которое анализирует параметры всех переходов.
• Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.

Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.

Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.

Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А.

Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.

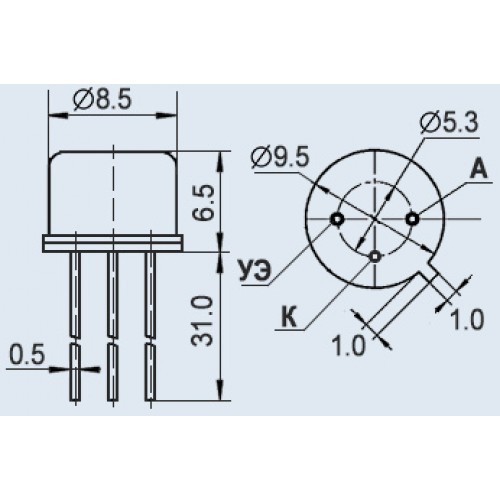

Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

28 Апрель, 2011 (23:10) в Источники питания, Сделай сам

DataSheet

Описание

Тиристоры кремниевые планарно-диффузионные p—n—p—n. Предназначены для применения в качестве ключевых элементов в схемах автоматики и в управляемых выпрямителях. Выпускаются в металлостеклянном корпусе штыревой конструкции с жесткими выводами. Анодом является основание. Обозначение типономинала приводится на корпусе. Масса не более 14 г.

Указания по монтажу

При эксплуатации тиристоров между катодом и выводом управления должен быть включен резистор сопротивления 51 Ом+ 5%. При Rу>51 Ом норма на неотпирающий ток управления не гарантируется. При отрицательном напряжении на аноде тиристора подача прямого тока управления не допускается. Время пайки выводов при температуре припоя до 260 °С не должно превышать 3 с. Пайка допускается на расстоянии не ближе 7 мм для катодного вывода и 3,5 мм для вывода управления от стеклянного изолятора. Закручивающий момент не более 2,45 Н·м.
Параметры тиристора КУ202

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Аналоги		КУ202А	1N4202, NAS4443, NASB
		КУ202Б	1N4202, NAS4443, NASB
		КУ202В	1N4202, NAS4443, NASB
		КУ202Г	1N4202, NAS4443, NASB
		КУ202Д	1N4202, NAS4443, NASB
		КУ202Е	1N4202, NAS4443, NASB
		КУ202Ж	1N4202, NAS4443, NASB
		КУ202И	1N4202, NAS4443, NASB
		КУ202К	1N4202, NAS4443, NASB
		КУ202Л	1N4202, NAS4443, NASB
		КУ202М	1N4202, NAS4443, NASB
		КУ202Н	BTX32S100, h20T15CN, 1N4202
Повторяющееся импульсное напряжение — наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.	Uобр,п, U*обр,max	КУ202А	—	В
		КУ202Б	25*
		КУ202В	—
		КУ202Г	50*
		КУ202Д	—
		КУ202Е	100*
		КУ202Ж	—
		КУ202И	200*
		КУ202К	—
		КУ202Л	300*
		КУ202М	—
		КУ202Н	400*
Повторяющиеся импульсное напряжение в закрытом состоянии — наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.	Uзс,п, U*зс, max	КУ202А	25*	В
		КУ202Б	25*
		КУ202В	50*
		КУ202Г	50*
		КУ202Д	100*
		КУ202Е	100*
		КУ202Ж	200*
		КУ202И	200*
		КУ202К	300*
		КУ202Л	300*
		КУ202М	400*
		КУ202Н	400*
Постоянный импульсный ток в открытом состоянии — наибольшее значение тока в открытом состоянии.	Iос, и	КУ202А	30	А
		КУ202Б	30
		КУ202В	30
		КУ202Г	30
		КУ202Д	30
		КУ202Е	30
		КУ202Ж	30
		КУ202И	30
		КУ202К	30
		КУ202Л	30
		КУ202М	30
		КУ202Н	30
Cредний ток в открытом состоянии — среднее за период значение тока в открытом состоянии.	Iос, ср, I*ос, п	КУ202А	10*	А
		КУ202Б	10*
		КУ202В	10*
		КУ202Г	10*
		КУ202Д	10*
		КУ202Е	10*
		КУ202Ж	10*
		КУ202И	10*
		КУ202К	10*
		КУ202Л	10*
		КУ202М	10*
		КУ202Н	10*
Импульсное напряжение в открытом состоянии — наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения	Uoc, и, U*oc	КУ202А	≤1. 5*	В
		КУ202Б	≤1.5*
		КУ202В	≤1.5*
		КУ202Г	≤1.5*
		КУ202Д	≤1.5*
		КУ202Е	≤1.5*
		КУ202Ж	≤1.5*
		КУ202И	≤1.5*
		КУ202К	≤1.5*
		КУ202Л	≤1.5*
		КУ202М	≤1.5*
		КУ202Н	≤1.5*
Неотпирающее постоянное напряжение управления — наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тринистора из закрытого состояния в открытое.	Uу, нот	КУ202А	≥0.2	В
		КУ202Б	≥0.2
		КУ202В	≥0.2
		КУ202Г	≥0.2
		КУ202Д	≥0.2
		КУ202Е	≥0.2
		КУ202Ж	≥0.2
		КУ202И	≥0.2
		КУ202К	≥0.2
		КУ202Л	≥0.2
		КУ202М	≥0.2
		КУ202Н	≥0.2
Повторяющийся импульсный ток в закрытом состоянии — импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии.	Iзс, п, I*зс	КУ202А	≤4*	мА
		КУ202Б	≤4*
		КУ202В	≤4*
		КУ202Г	≤4*
		КУ202Д	≤4*
		КУ202Е	≤4*
		КУ202Ж	≤4*
		КУ202И	≤4*
		КУ202К	≤4*
		КУ202Л	≤4*
		КУ202М	≤4*
		КУ202Н	≤4*
Повторяющийся импульсный обратный ток — обратный ток, обусловленный повторяющимся импульсным обратным напряжением	Iобр, п, I*обр	КУ202А	≤4*	мА
		КУ202Б	≤4*
		КУ202В	≤4*
		КУ202Г	≤4*
		КУ202Д	≤4*
		КУ202Е	≤4*
		КУ202Ж	≤4*
		КУ202И	≤4*
		КУ202К	≤4*
		КУ202Л	≤4*
		КУ202М	≤4*
		КУ202Н	≤4*
Отпирающий постоянный ток управления — наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое)	Iу, от, I*у, з, и	КУ202А	≤200	мА
		КУ202Б	≤200
		КУ202В	≤200
		КУ202Г	≤200
		КУ202Д	≤200
		КУ202Е	≤200
		КУ202Ж	≤200
		КУ202И	≤200
		КУ202К	≤200
		КУ202Л	≤200
		КУ202М	≤200
		КУ202Н	≤200
Постоянное отпирающее напряжение управления — напряжение между управляющим электродом и катодом тринистора, соответствующее отпирающему постоянному току управления	Uy, от, U*y, от, и	КУ202А	≤7	В
		КУ202Б	≤7
		КУ202В	≤7
		КУ202Г	≤7
		КУ202Д	≤7
		КУ202Е	≤7
		КУ202Ж	≤7
		КУ202И	≤7
		КУ202К	≤7
		КУ202Л	≤7
		КУ202М	≤7
		КУ202Н	≤7
Скорость нарастания напряжения в закрытом состоянии	dUзc/dt	КУ202А	5	В/мкс
		КУ202Б	5
		КУ202В	5
		КУ202Г	5
		КУ202Д	5
		КУ202Е	5
		КУ202Ж	5
		КУ202И	5
		КУ202К	5
		КУ202Л	5
		КУ202М	5
		КУ202Н	5
Время включения тиристора — интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током.	t вкл	КУ202А	≤10	мкс
		КУ202Б	≤10
		КУ202В	≤10
		КУ202Г	≤10
		КУ202Д	≤10
		КУ202Е	≤10
		КУ202Ж	≤10
		КУ202И	≤10
		КУ202К	≤10
		КУ202Л	≤10
		КУ202М	≤10
		КУ202Н	≤10
Время выключения — наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора	tвыкл	КУ202А	≤100	мкс
		КУ202Б	≤100
		КУ202В	≤100
		КУ202Г	≤100
		КУ202Д	≤100
		КУ202Е	≤100
		КУ202Ж	≤100
		КУ202И	≤100
		КУ202К	≤100
		КУ202Л	≤100
		КУ202М	≤100
		КУ202Н	≤100

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров тиристоров.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Где применяются тиристоры

Область применения тиристоров обширна. К примеру, из них можно собрать инвертор для сварки или зарядное автомобильное устройство. Некоторые умельцы своими руками собирают даже генераторы. Самое важное, что тиристоры могут через себя пропускать токи и высокочастотные, и низкочастотные. Поэтому, собрав мост из этих приборов, можно изготовить трансформатор и для сварочного аппарата.

Тиристорные светодиоды

Обычно тиристор и светодиод в одном светильнике не устанавливаются. Его место заменяет диод, который работает и на включение, и на отключение, как обычный ключ. Это связано с разными причинами, где основная – это конструкция и принцип действия самого прибора, который всегда находится в открытом состоянии. В настоящее время ученые изобрели так называемый тиристорный светодиод.

Во-первых, тиристорный светодиод в своем составе кроме кремния имеет: галлий, алюминий, индий, мышьяк и сурьму. Во-вторых, спектр излучения при n-переходах между материалами создает волну длиною 1,95 мкм. А это достаточно большая оптическая мощность, если ее сравнивать с диодным элементом, который производит световые волны в том же диапазоне.

Управление тиристорами

В силовых электронных аппаратах чаще всего используется или фазное, или широтно-импульсное управление тиристором.

В первом случае регулировать токовую нагрузку можно за счет изменения углов или α, или θ. Это относится к принудительной нагрузке. Искусственную нагрузку можно регулировать только с помощью управляемого тиристора, который также называется запираемый.

При ШИМ (широтно-импульсной модуляции) во время Тоткр сигнал подается, а, значит, сам прибор находится в открытом состоянии, то есть, ток подается с напряжением Uн. В период времени Тзакр сигнал отсутствует, а сам прибор находится непроводящем состоянии.

Люстра Чижевского инструкция по эксплуатации. Польза и вред от использования люстры Чижевского

Александр Леонидович Чижевский ученик Циолковского. Ученый с мировым именем! С юных лет его интересовало влияние солнечной энергии на жизнь человека.

Его открытие было вызвано следующим опытом. Чижевский поместил крыс в клетку и подвел к ней воздух, фильтруя его через вату. Крысы хорошо питались, дышали фильтрованным кислородом, но через некоторое время умирали. Этот опыт положил начало созданию прибора, который впоследствии получил название: «люстра Чижевского».

Суть этого устройства в том, что оно присоединяет дополнительный электрон к кислороду. И кислород становится отрицательно заряженным. Вдыхая такой воздух, крысы становились более активными, лучше питались и жили дольше своих сородичей. Гораздо позже ученые, занимавшиеся процессами старения, также доказали, что если, наоборот, кислород заряжать положительно, отнимать один электрон, то живой организм будет стареть гораздо быстрее.

Давайте немного разберемся в терминах.

Ионизация — это процесс добавления или удаления электронов из любого вещества. Например кислород.

Пример: Стандартная молекула кислорода имеет 16 электронов. В нормальном состоянии он нейтрален, не имеет заряда. Если взять 1 электрон, то их будет 15, равновесие исчезнет и кислород станет слегка положительным. Наоборот, присоединим к молекуле кислорода один дополнительный электрон и их станет 17, равновесия опять не будет и кислород станет немного отрицательным.

Вы, конечно, понимаете, что кислород снова попытается прийти в равновесие. Поэтому ионы кислорода нестабильны; при любой возможности они стараются остаться с 16 электронами.

Какое наиболее распространенное состояние кислорода? Вы говорите нейтрально. На самом деле наша планета ежеминутно подвергается бомбардировке солнечными электронами. А кислород в природе сильно перемешан как с положительными, так и с отрицательными ионами. Причем верхние слои кислорода первыми попадают под бомбардировку, солнце выбивает из них электроны, выбитые электроны присоединяются к кислороду в нижних слоях, делая нижние слои преимущественно отрицательно заряженными. Природа учитывала этот факт при построении жизни. Помните опыт Чижевского на крысах? Если крысам давать чистый нейтральный кислород, они умирают. Это означает, что отрицательные ионы жизненно важны для нас.

Отличается ли воздух в природе от воздуха в городах? Конечно. Вы можете почувствовать это. А разница в том, что на природе воздух заряжен отрицательно, а в городах часто близок к нейтральному. Есть много причин для этого. Загрязнение. Электромагнитные поля. Выдыхаемый воздух миллионов людей, в котором много положительных ионов.

Даже проветривая комнату в городе, вы не получите той концентрации отрицательных ионов, которая вам нужна. Нужно 1500 на 1 см3 воздуха, а в воздухе из городского окна не более 500.

Какая польза от люстры Чижевского ?

Увеличивает содержание отрицательных ионов кислорода в воздухе. В результате повышается иммунитет человека.
Легкие расширяются. У больных бронхиальной астмой приступы возникают значительно реже. Сон улучшается. Эффективность увеличивается.

Во время клинических испытаний в институте Склифосовского в отделении реанимации, куда попадают люди с ожогами, значительно улучшилось общее состояние больных в тех палатах, где стояла люстра Чижевского. В этих палатах у больных улучшился сон и аппетит. При резко выраженной тахикардии частота пульса уменьшилась. Артериальное давление выровнялось. Люстра Чижевского прошла испытания в Институте высшей нервной деятельности, в Институте туберкулеза, в Институте педиатрии. Тесты показали отличные результаты, кроме того, было замечено, что на детях результаты эффективнее, качественнее и быстрее!

На основе этих экспериментов было создано новое направление в медицине: аэроионотерапия. В ходе этой терапии, помимо вышеперечисленных достижений, значительно улучшается состояние легких пациентов.

Люстра Чижевского очищает воздух от пыли и даже микробов. В Институте бактериологии микробы посеяли на чашку Петри. Рост колонии микробов полностью прекращался при работе люстры.

Кроме того, Чижевский провел уникальные исследования движения крови человека. Он доказал, что все эритроциты имеют отрицательный заряд, и поэтому их движение структурировано. Если клетки крови меняли свой заряд, то возникал хаос, который приводил к образованию тромбов. Включенная люстра Чижевского предотвращает тромбоз, закупорку сосудов и даже инфаркт миокарда.

Нашему организму жизненно необходимо получать отрицательные электроны из внешней среды. Когда человек больше жил на природе, это происходило само собой, когда образовывались города-мегаполисы, процесс останавливался. Именно поэтому мы быстрее стареем, быстро устаем, плохо спим и часто болеем. Люстра Чижевского позволяет изменить этот процесс.

Чем Люстра Чижевского отличается от современных ионизаторов?

Люстра намного мощнее. Люстры, которую задумал Чижевский, сейчас не найдешь. Ближайшая по нашим данным мощность у люстры «Снежинка», но и она значительно меньше гигантских люстр, которыми пользовался Чижевский. Может быть, где-то в каком-нибудь старом институте и были огромные люстры, сравнимые по мощности с их первыми аналогами, но купить их нереально. «Снежинка» сейчас самый близкий бытовой аналог на рынке. Теперь ионизаторы — их сила намного слабее, даже Снежинки в 10-20 раз слабее, и они втягивают воздух и ионизируют его внутри себя. Люстра, напротив, раздвигает поле вокруг себя. Люстра Чижевского действительно может очень помочь, но пользоваться ею нужно правильно.

Какой вред приносит люстра Чижевского?
* Категорически запрещается курить при включенной люстре Чижевского! Вы получите очень серьезную нагрузку на горло из-за того, что дым осядет в гортани.
* Не размещайте люстру рядом с электронными устройствами. Электростатическое поле может повредить их. Не прикасайтесь к ее абажуру, она может вас ударить током.
* Не стойте рядом с работающей лампой в очень грязном помещении! Люстра осаждает всю пыль и грязь из воздуха в помещении на столы, стены и пол. В это время не рекомендуется оставаться в помещении, заряженные частицы пыли более вредны, чем обычные. При первом включении ионизатора покинуть помещение до изменения концентрации пыли (10-15 минут)

Соблюдайте эти правила, и ваше здоровье значительно улучшится!

@Михаил П., «УТВЕРЖДАЮ» Заместитель директора по научной работе Московского НИИ скорой помощи Склифосовский Н.В. 14.10.1994 ЗАКЛЮЧЕНИЕ ПО КЛИНИЧЕСКИМ ИСПЫТАНИЯМ ПРИБОРА ДЛЯ АЭРОИОНОТЕРАПИИ «ЭЛИОН» ОТДЕЛЕНИЕ ОСТРЫХ ТЕРМИЧЕСКИХ ТРАВМ НИИ СП им. Склифосовского Н.В., отделение острых термических поражений Московского научно-исследовательского института им. Н.В. Склифосовского, с июля по октябрь 1992 г. проводились клинические испытания аппарата для аэроионотерапии «Элион». Аппарат «Элион» реализует 3 режима образования аэроионов: профилактический, лечебный и бактерицидный, имеет усовершенствованную конструкцию и панель управления, позволяющую регулировать вышеперечисленные режимы. Он был установлен в палате площадью 28 м2 и объемом 112 м3, в которой постоянно находились на лечении 4 больных с различной тяжестью ожогов. В ходе испытаний в этом отделении лечились 12 больных с ожогами от 5 до 28% поверхности тела. Результаты исследования показали, что применяемые профилактические (I) и лечебные (II) схемы не вызывают побочных реакций и осложнений у пациентов. и персонал отдела. Динамика течения раневого процесса при ограниченных и обширных ожогах положительная, сроки заживления ран соответствовали установленным в отделении. Инфекционных осложнений (пневмонии, лимфангита) не было. Отмечена положительная тенденция в снижении содержания серотонина в крови больных, что свидетельствует об улучшении процессов его метаболизма в легких и улучшении микроциркуляции. Низкие исходные показатели концентрации легких аэроионов (60 в 1 см3) достоверно возрастали уже через 5 мин после включения аппарата (0,8х10-5 в 1см3) при I и II (2,0х10-5) реж. его работы и держались на этом уровне в течение всего периода исследования (1 час), а после выключения — быстро (5 минут) возвращались на исходный уровень. Концентрация средних и тяжелых аэроионов в этот же период исследования также возрастала до 0,5 х 10-5в 1 см3 и 0,55 х 10-5в 1 см3 соответственно, а через 5 мин после выключения аппарата возвращалась практически к исходным значениям. . Измерения концентрации аэроионов проводились с помощью счетчика аэроионов АСИ-2 (производства Тартуского университета). Изучение эффективности III бактерицидного режима работы аппарата «Элион» будет предметом наших дальнейших исследований, а также вопросы, связанные с расшифровкой механизма действия аэроионотерапии и расширенной оценкой ее профилактического и лечебного действия. эффективности, что требует накопления клинического материала. ВЫВОД. Проведенные исследования позволяют положительно оценить работу аппарата для аэроионотерапии «Элион», который обеспечивает высокий эффект насыщения больничной палаты отрицательно заряженными легкими аэроионами, самочувствие больных, отсутствие побочных реакций и осложнения при применении профилактической и лечебной схемы. Выявлена ​​тенденция к улучшению обмена серотонина и микроциркуляции. Бактерицидное действие и оценка режима III работы аппарата требует дальнейшего продолжения исследования. Применение аппарата «Элион» открывает новые перспективы в улучшении экологии ожоговых камер и других отделений и повышении профилактического и лечебного результата у больных с термическими травмами. Герасимова

Сегодня о здоровье и здоровом образе жизни не говорит только ленивый. Люди также много делают для улучшения среды своего обитания, стараются выбирать только те продукты питания, которые не могут нанести вред их организму.

Вполне естественно, что все стали вспоминать те способы врачевания, которые были широко распространены во времена наших родителей. Например, сегодня снова стала актуальной люстра Чижевского. Сделать его своими руками не так просто, но все затраченные усилия того стоят!

Что это за люстра?

Тут следует сделать небольшое отступление, рассказав о том, что это за люстра. Каковы его преимущества? Что ж, давайте рассмотрим этот вопрос более подробно.

Профессор А. Л. Чижевский, труды которого сейчас практически забыты, в свое время говорил о человеческой глупости в той ее части, в которой речь шла о совершенно беспорядочном отношении людей к воздуху. К воздуху, которым каждый из нас дышит в любую секунду своего существования.

Он особо подчеркнул роль отрицательно заряженных ионов в формировании здоровья органов дыхательной системы человека. Ученый привел в пример тот факт, что воздух среднего размера лесной поляны или лесной поляны содержит до 15 000 отрицательно заряженных ионов в кубическом сантиметре! Для сравнения, в том же объеме воздуха средней городской квартиры содержится не более 15-50 ионов!

Для чего, практический эффект

Разница видна невооруженным глазом. К сожалению, людям свойственно недооценивать сухие факты, а потому мы дадим более конкретную информацию. Дело в том, что низкое содержание ионов в воздухе способствует развитию заболеваний органов дыхания, приводит к быстрой утомляемости и низкой работоспособности.

Вы когда-нибудь замечали, что, работая на открытом воздухе, вы гораздо меньше устаете? В частности, при работе в квартире иногда достаточно сделать пару мелких дел по дому, чтобы почувствовать себя совершенно разбитым. Вот какие это негативные последствия низкого содержания отрицательных ионов в воздухе.

Люстра Чижевского помогает справиться с этим. Мы попробуем сделать его своими руками. Данная статья посвящена этому.

Основные узлы

Важнейший элемент устройства – электрическая флювиальная «люстра», а также трансформатор, преобразующий напряжение. Собственно, «люстра» в данном случае называется генератором отрицательных ионов. С его лопастей стекают отрицательно заряженные ионы, которые затем просто прилипают к молекулам кислорода. Благодаря этому последние получают не только отрицательный заряд, но и высокую скорость движения.

Механическая основа

Для основы берется металлический обод, диаметр которого должен быть не менее метра. Через каждые четыре сантиметра на него натянута медь диаметром около 1 мм. Они должны образовать своеобразную полусферу, которая будет несколько провисать книзу.

В углах этой сферы необходимо впаять иглы, длина которых составляет пять сантиметров, а толщина не превышает 0,5 мм. Важный! Иглы следует затачивать максимально эффективно, так как в этом случае снижается вероятность образования озона, крайне вредного в быту.

Кстати, именно поэтому люстра Чижевского своими руками должна быть изготовлена ​​максимально ответственно, с четким соблюдением всех схем сборки. В противном случае вы можете получить оборудование, которое никак не повлияет на ваше здоровье.

Замечания по монтажу

К ободу прикреплены три медных провода на расстоянии 120° друг от друга. Диаметр не менее 1 мм, ровно по центру люстры они спаиваются между собой. Именно к этому моменту

Важно! В эту же точку необходимо прикрепить крепление, которое будет находиться на расстоянии не менее полутора метров от потолка или потолочной балки. Напряжение должно быть не менее 25 кВ. Только при таком значении обеспечивается достаточная жизнеспособность ионов, позволяющая им выполнять свои оздоровительные функции.

Схемы электрические и принцип работы

Но самое главное в нашем рассказе — это схема люстры Чижевского, без которой вы вряд ли сможете собрать что-то полезное. Сразу отметим, что в обычной квартире вы вряд ли найдете все необходимое для сборки, поэтому придется заглянуть в радиомагазин.

При положительном полупериоде, благодаря резистору R1, диоду VD1 и трансформатору Т1 конденсатор С1 заряжается полностью. Тринистор VS1 в этом случае обязательно заблокирован, так как ток через его управляющий электрод в этот момент не проходит.

Если полупериод отрицательный, диоды VD1 и VD2 заблокированы. На катоде SCR напряжение резко падает по сравнению с управляющим электродом. Таким образом, на катоде образуется минус, а на управляющем электроде получается плюс. Соответственно генерируется ток, в результате которого открывается тринистор. В этот же момент полностью разряжается конденсатор С1, который проходит через первичную обмотку трансформатора.

Поскольку используется повышающий трансформатор, во вторичной обмотке появляется импульс высокого напряжения. Описанный выше процесс происходит в течение каждого периода напряжения. Обратите внимание, что импульсы высокого напряжения необходимо выпрямлять, так как при разряде через первичную обмотку

Для этого используется выпрямитель, который собран на диодах VD3-VD6. Именно с его выхода поступает напряжение (не забываем поставить резистор R3) на саму «люстру».

Схему описанной нами люстры Чижевского также можно найти в любом советском журнале для радиолюбителей, но в любом случае полезно описать принцип ее работы. Без этого будет сложнее разобраться в некоторых нюансах сборки.

Немного важной информации

Резистор R1 можно составить из трех МЛТ-2, соединенных параллельно. Сопротивление каждого не менее 3 кОм. Из них же составим резистор R3, но вот МЛТ-2 можно взять уже четыре штуки, а их общее сопротивление должно быть около 10…20 МОм.

Возьмите один МЛТ-2 на R2. Не стоит брать дешевые разновидности всех вышеперечисленных компонентов: такой блок питания для люстры Чижевского вполне может вызвать возгорание, просто не выдержав напряжения.

Диоды VD1 и VD2 можно взять практически любые, но ток должен быть не менее 300 мА, а обратное напряжение не менее 400 В (на диоде VD1) и 100 В (на VD2). Если говорить о VD3-VD6, то для них можно взять KC201G-KC201E.

Конденсатор С1 берем МБМ, который выдерживает напряжение не ниже 250 В, С2 и С5 берут ПОВ, рассчитанный на напряжение не менее 10 кВ. Кроме того, С2 должен выдерживать не менее 15 кВ. конечно, вполне допустимо взять любые другие конденсаторы, выдерживающие ток 15 кВ и более. В этом случае Чижевский будет дешевле. Как правило, многие необходимые компоненты можно снять со старой радиоаппаратуры.

Тиристоры и трансформатор

Тиристоры VS1 можно выбрать из моделей KU201K, KU201L или KU202K-KU202N. Трансформатор Т1 вполне можно сделать из классического В2В (6 В) от любого советского мотоцикла.

Впрочем, никто не запрещает взять для этой цели аналогичную деталь от автомобиля. Если у вас есть старый телевизор ТВС-110Л6, то это очень хорошо. Третий его вывод необходимо подключить к конденсатору С1, второй и четвертый выводы сопрягаются с общим проводом. Высоковольтный провод необходимо подключить к конденсатору С3 и диоду VD3.

Примерно так делается люстра Чижевского своими руками. Как видите, нужно иметь хотя бы базовые знания в области электроники. Не верьте тем шарлатанам в Интернете, которые рассказывают о возможности сборки такой «люстры» из подручных материалов, так как это практически нереально.

Как проверить работоспособность конструкции

Как убедиться, что конструкция, собранная с таким трудом, работает нормально? Предлагаем использовать для этого самый надежный и примитивный инструмент – небольшой кусочек ваты. На него обязательно отреагирует даже самая простая люстра Чижевского, фото которой есть в статье.

Известно, что даже небольшой пучок хлопковых волокон начнет притягиваться к люстре с расстояния около полуметра. Если просто поднести руку к иглам люстры, то уже на расстоянии 10-15 см вы почувствуете явный холодок, что будет свидетельствовать о полной исправности оборудования.

Кстати, если вы решили сделать компактный вариант ионизатора, то иглы можно заменить одной металлической пластиной с зубцами. Конечно, эффективность такого устройства будет намного ниже, но для оздоровления воздуха возле рабочего места оно вполне годится.

Немного информации о правильном проведении сеансов ионотерапии

Помните, что люстра Чижевского, отзывы о которой в большинстве случаев указывают на ее благотворное воздействие на организм, должна находиться на расстоянии не менее полутора метров от человека. Сеансы следует проводить максимум 45-50 минут. Лучше всего делать это перед сном, когда свежий ионизированный воздух поможет снять напряжение и зарядиться энергией на следующий рабочий день.

Во-вторых, следует помнить, что ионизировать душный и спертый воздух бесполезно. Если в помещении будет только углекислый газ, то пользы от этого мероприятия не будет абсолютно никакой.

Кстати, ионизатор можно эффективно использовать в южных регионах, где большая проблема сильной запыленности воздуха. В связи с этим люстра Чижевского, отзывы о которой это подтверждают, способна оседать пыль даже в условиях низкой влажности.

Где можно применить?

Конечно, мы рассказали вам только об одной конструкции ионизатора, которая вполне пригодна для использования не только в домашних, но и в производственных условиях. В принципе, схему можно доработать самостоятельно. Следует только учитывать, что выходное напряжение ни в коем случае не должно быть меньше 25 кВ. Кстати, еще раз напоминаем, что в Интернете часто встречается схема (люстра Чижевского своими руками), на которой выходное напряжение на выпрямителе даже меньше 5 кВ!

Уверяем вас, что практической пользы такое устройство не несет. Да, «бюджетная люстра» создаст некоторую концентрацию отрицательно заряженных ионов, но по своей массе они будут слишком тяжелыми, а потому неспособными к циркуляции в воздушном потоке помещения.

Однако такие устройства можно с успехом использовать в качестве очистителя помещений от пыли в воздухе, которая просто осядет. Ведь люстра Чижевского не его продвинутый очиститель. Для этого гораздо лучше использовать обычный кондиционер.

Но! Помните также и о том, что любые кардинальные изменения в конструкции, которые предлагал сам Чижевский, категорически противопоказаны. Если вы не разбираетесь в электротехнике и физиологии, то эксперименты приведут только к снижению КПД устройства, а также к выработке недостаточного количества ионов. Вы только зря сожжете электроэнергию, не получив абсолютно ничего взамен.

В общем, сделанная своими руками люстра Чижевского (фото которой есть в статье), даст прекрасную возможность сэкономить на дорогостоящем медицинском оборудовании, сделать свою жизнь более здоровой.

Самое удивительное открытие в области аэроионизации и световых технологий принадлежит русскому ученому биофизику Александру Чижевскому — действительному члену 18 академий мира, руководителю нескольких всемирно известных лабораторий, работавшему даже в тяжелейших условиях сталинских лагерей и никогда не был удостоен государственной премии из-за своих политических взглядов и разработок в области гелиобиологии, близкий друг К. Циолковского, поэта и художника… Он был неординарным, любознательным человеком, доктором наук, талантливым ученым, сделавшим удивительную Открытие еще в 20-40-х годах ХХ века. Чижевский экспериментально установил факт действия отрицательных и положительных аэроионов на живые организмы (в том числе и на человека). Ученый создал модель, осуществляющую искусственную аэроионизацию, которая получила название знаменитой лампы Чижевского (или люстры). Со времени создания этого замечательного изобретения нас отделяет почти сто лет, но до сих пор лампа Чижевского не запятнала своей бесспорной репутации в мире светотехники и медицины.

Какие именно функции у лампы Чижевского? Во-первых, необходимо осознать, что сегодня мы дышим «мертвым» воздухом: мы существуем в среде, загрязненной вредным излучением, пронизанной электростатическим напряжением, возникающим в результате работы массы электроприборов, без которых, к сожалению, мы не мыслим нашу жизнь. Дышать чистым воздухом сегодня может себе позволить только монах-аскет, отказавшийся от благ цивилизации, ушедший в тишину девственного леса, никогда не знавший, что такое электромагнитное поле, Wi-Fi, интернет и мобильные телефоны… И логично: количество ионов в городской квартире до 100 на см3, а в лесу после грозы — 100000 на см3! Принцип работы лампы Чижевского прост – он заключается в насыщении воздуха необходимым количеством полезных (легких отрицательных) аэроионов. Когда воздух перенасыщается тяжелыми положительно заряженными аэроионами, человек, живущий в таком помещении, начинает болеть – мучает головная боль, быстро утомляется, затрудняется дыхание, воспаляется слизистая оболочка глаз: мы буквально «вдыхаем «тяжелые болезни с воздуха. С отрицательными аэроионами человеку становится намного комфортнее, улучшается дыхание и настроение, нормализуется артериальное давление, повышается работоспособность и иммунитет к инфекциям, активнее работает каждая клеточка организма, и благодаря этому все процессы реабилитации и регенерации проходят быстрее. эффективно. Лампа Чижевского очень быстро наполняет воздух легкими отрицательными частицами, в то же время легко очищает воздух от пыли, обогащает воздух достаточной, малой дозой озона, уничтожающего микробы и чрезвычайно полезного в этом количестве для человека. Достаточно 50 минут в день (для хорошо проветриваемого помещения) и 3 таких же сеанса (в плохо проветриваемом помещении), чтобы улучшить свое состояние. Крайне полезно включать лампу перед сном на 40-50 минут. Для его эффективной работы помещение должно быть сухим и без сквозняков.

Также обратите внимание, что первые варианты люстры Чижевского отличались очень высоким потенциальным напряжением (100000В), что могло нанести вред человеку при несоблюдении меры использования прибора. Такие образцы больше не производятся. Этот пункт в технической характеристике прибора в наше время усовершенствован — потенциальное напряжение люстр снижено до 3000-4000В, без потерь на выработку отрицательных ионов и без избыточной выработки озона и оксидов азота.

Ради сегодняшнего взыскательного покупателя дизайн люстр настолько расширился, что этот полезный прибор можно подобрать практически к любому стилю интерьера. Для оформления в современном стиле или современного варианта, например, подойдет Аэроион-25 модификация «Веер» (артикул 25АВР) , который выглядит как настольная лампа и легко переносится с места на место, легко ионизируя помещение доверху. до 28 м2; такая лампа также имеет срок службы до пяти и более лет и гарантию производителя — три года со дня изготовления прибора).

Человек, живущий сегодня в нашем безумном мире, должен помнить, что аэроионный голод представляет огромную опасность. Но сегодня у нас есть удивительный подарок-открытие русского ученого. Открытием всегда называют то, в чем остро и остро нуждается человечество. Сам Чижевский говорил: «Честь имею принести в дар открытие гуманного характера: СПОСОБ БОРЬБЫ ЗА ЗДОРОВЬЕ ЧЕЛОВЕКА, СПОСОБ ЗАЩИТЫ ЕГО ЖИЗНИ».

Световая индикация входящего вызова. Световой сигнал звонка мобильного телефона Как сделать световой звонок на домашний телефон

Световой индикатор входящего вызова будет полезен людям с нарушением слуха, а также в любых других случаях, когда необходима тишина, например, если в квартире спит маленький ребенок. Бывают и обратные ситуации — когда в помещении очень шумно и звонка просто не слышно — различные мастерские, мастерские и т. д. Схемы предлагаются как для стационарного телефона, так и для любого мобильного телефона. Световой индикатор телефонного звонка может работать вместо телефонного звонка или одновременно с ним. Устройства лишены таких недостатков, как работа во время разговора и при наборе номера, энергопотребление от сети в режиме ожидания, неудобство подключения к линии. Схемы небольшие и простые, могут быть встроены в сам телефон, не потребляют электроэнергию в режиме ожидания, а многолетняя работа устройств кольцевой световой индикации показала их высокую надежность.

В начале есть несколько схем индикации входящего звонка для стационарного телефона.

Первая схема подключается параллельно телефону к линии в любом месте и не влияет на ее работу из-за большого входного сопротивления.

При появлении на линии вызывного сигнала он фиксируется на элементе VD1 и подается на реле (геркон) с рабочим напряжением 27 В, например, РЭС55А РС4.569.601 (РС4.569.606) или РЭС55Б RS4. 569.626 (РС4.569.631), который при срабатывании включает тиристор VS1. Схему можно еще больше упростить, если вместо диодного моста VD2 использовать один диод, включенный на тиристор последовательно с нагрузкой. Тогда яркость лампы уменьшится и станет немного пульсировать (что не существенно), так как она будет работать только на одном полупериоде сетевого напряжения. Еще один плюс в том, что в этом режиме лампа никогда не перегорит, а слегка мерцающая сигнализация звонка привлекает больше внимания. Все элементы схемы размещены на односторонней печатной плате размерами 67х55 мм или могут быть соединены объемным монтажом внутри телефонного аппарата. В этом случае на корпусе устанавливают простой переключатель S1, а вместо конденсатора С1 можно использовать конденсатор, имеющийся в телефонном аппарате в цепи звонка, если его емкость не менее 0,6 мкФ.

Конструкция и печатная плата схемы световой сигнализации первого звонка.

Конденсаторы, используемые в устройстве: С1 — МБМ или аналогичные на 160 В; С2 — К50-6 на 50 В. Диодную матрицу VD1 можно заменить на КЦ405Б, В, Г, Д. Применение других типов реле недопустимо, так как они могут перегружать телефонную линию при активном сигнале вызова. При правильной установке устройство не требует настройки.

Цепь второй контрольной лампы собран на неоновой лампе (HL1), транзисторном генераторе (VT1) и симисторном ключе (VS1). Особенностью неоновой лампы является способность пропускать ток (при зажигании) при напряжении на ней более 90 В, что позволяет использовать ее в качестве порогового элемента. Амплитуда напряжения вызова на телефонной линии превышает это значение. В качестве HL1 могут использоваться и другие типы, например, TH-0,5.

На однопереходном транзисторе собран автогенератор, вырабатывающий короткие импульсы для открытия симисторного ключа. При неправильной полярности импульса, поступающего на управление VS1, симистор не откроется (тогда при настройке нужно поменять местами выводы на одной из обмоток Т1). Резистор R1 позволяет настроить чувствительность светового индикатора так, чтобы он не срабатывал при наборе номера. Топология печатной платы для схемы приведена в файле выше (zip 25Kb). В конструкции использованы следующие детали: конденсатор С1 типа К52-1Б, С2 типа К10-17, резистор R1 типа СП4-1, остальные — типа С2-23-0,5. Симистор также можно использовать с любым другим, менее мощным. Трансформатор Т1 намотан проводом ПЭЛШО-0,18 на ферритовом кольце М4000НМ1 размером К16х10х4 мм или кольце М2000НМ1 — К20х12х6 мм и содержит 1 — 80 витков, в обмотке 2-60 витков. Перед намоткой острые края сердечника необходимо закруглить надфилем. Иначе они перережут провод. После намотки и пропитки катушки лаком необходимо убедиться в отсутствии утечек между обмотками, а также обмотками и ферритом каркаса. Можно использовать любой готовый трансформатор с аналогичными параметрами.

Конструкция и печатная плата второй схемы световой сигнализации звонка.

Еще один более простой, надежный и дешевый вариант подсветки звонка , не требующий внешнего питания и даже чехла. Устройство состоит всего из одной детали — неонового индикатора со встроенным резистором и резьбовым креплением (например, Н-803У, Н-804У, Н-808У). Индикатор подключается параллельно телефонному аппарату.

Принцип работы устройства заключается в том, что в момент входящего звонка напряжение в телефонной линии повышается с 65 до 160 вольт, что приводит к загоранию неоновой лампы. Индикатор не нарушает работу телефонной сети, так как благодаря встроенному резистору ток через индикатор в момент звонка не превышает даже 1 мА.

Индикатор входящего вызова может быть установлен непосредственно в корпусе телефона. Во время установки телефон должен быть отключен от сети.

В отличие от ламп накаливания, ресурс которых составляет около 1000 часов, неоновые лампы с холодным катодом имеют ресурс не менее 25 000 часов непрерывной работы. Следует отметить, что режим работы индикатора входящего вызова соответствует частому включению и выключению, что значительно сокращает срок службы ламп накаливания.

Следующая схема предназначена для световой индикации входящего звонка на любой мобильный телефон.

Звонок индицируется независимо от того, включены или выключены звуковой сигнал и виброзвонок на мобильном телефоне. Устройство компактное, располагается рядом с телефоном и срабатывает от электромагнитного излучения, возникающего во время приема звонка мобильным телефоном.

R1- 100 кОм R2 — 3,9 кОм R3 — 1 МОм
C1, C2 — 100n C3 — 220 x 25V
D1 — индикаторный светодиод, суперяркий лучше, D2 — 1N5819
Q1-BC547
IC1 — Таймер 7555 или TS555CN
L1 — 10 мкГн

Датчик электромагнитного поля — катушка L1. Принятый катушкой сигнал усиливается транзистором Q1 и запускает мультивибратор, собранный на интегральной микросхеме таймера IC1. Удвоитель переменного напряжения, собранный на диоде Шотке D2 и конденсаторе С3, он же детектор, вырабатывает напряжение около 3 вольт, от которого зажигается индикаторный светодиод D1.

Катушка L1 выполнена на оправке диаметром 50 мм. и содержит 150 витков любого эмалированного провода. После намотки катушку снимают, скрепляют нитками и помещают внутрь устройства по его периметру.

Любой интегральный таймер с соответствующими схемами коррекции, но обязателен КМОП, иначе не запустится от питания 1,5 В. Вместо D2 может работать любой диод Шотке, например, BAT46.

Питание прибора автономное от одной ячейки 1,5 В, например, одной батарейки АА или даже дисковой батарейки от электронных часов и калькулятора. Выключатель питания не предусмотрен, так как все элементы схемы работают в ключевом режиме и потребляют ток (в дежурном режиме) не более 200 мкА. Вы можете добавить, если хотите. При правильной установке 9Световой сигнал звонка мобильного телефона 0027 работает сразу, настройка не требуется.

Один друг попросил своих пожилых родителей, которые часто пропускают звонок со стационарного телефона во время просмотра телевизора, поставить над телевизором лампочку на звонок.

Требования были следующие:

• Лампочка (светодиод) должна быть достаточно яркой.
• Желательна беспроводная передача сигнала из другой комнаты.
• Делайте все дешево и быстро.

На реализацию был вот такой трансивер с пультом, что и определило дальнейшую реализацию.

PT2262/PT2272 (IC2262/72, SC2262/72) — кодировщик-декодер, используемый в простых радиоуправляемых системах (например, барьеры CAME). Этот комплект работает на частоте 315 МГц, есть точно такие же комплекты на 422 МГц. Коды на приемнике и передатчике устанавливаются аппаратными перемычками. По умолчанию все пульты работают без перемычек на одном коде. Здесь

Ресивер

Ресивер-платка на PT2272. К выходу подключены светодиоды, срабатывающие от всех кнопок пульта, через MOSFET IRF540. Сопротивление R2 подобрано таким образом, чтобы при питании от 5,5В светодиоды потребляли около 2Вт (ток 400мА). Для повышения чувствительности приемника припаял антенну в виде куска провода 5 см (1/16 длины волны — уже не влазит в корпус)

Вставляем все в корпус фонаря

Теперь при нажатии любой кнопки на пульте лампочка мигает ярким красным светом. Тестирование показало уверенную работу из разных комнат квартиры через кирпичные стены.

Передатчик

Разбираем брелок с передатчиком, снимаем плату телефонная линия (~120В) / Конденсатор нужен для того, чтобы исключить нагрузку в дежурном режиме линии (напряжение постоянного тока). В противном случае телефонная станция может зафиксировать схему как снятие трубки и отключить линию.

Теперь складываем все в кейс.

Световой индикатор телефонного звонка может работать вместо телефонного звонка или одновременно с ним. Он будет полезен пожилым людям с нарушением слуха, а также избавит от телефонных «трелей» по ночам. Устройство будет просто необходимо, если в квартире спит маленький ребенок.

Промышленные приставки аналогичного назначения неоправданно дороги, а схема, приведенная в журнале «Радио» (9/1992) имеет существенные недостатки: индикатор работает как при разговоре, так и при наборе номера, потребляет электроэнергию из сети в режиме ожидания, неудобен для подключения к ТЛ.

Предлагаемые устройства лишены всех этих недостатков. В статье представлены три варианта реализации такой приставки. Все схемы не потребляют электроэнергию в режиме ожидания, не работают при разговоре или наборе номера на ТА, а многолетняя эксплуатация устройств показала их высокую надежность.

Тиристорно-релейный индикатор телефонного звонка

Первая схема (рис. 1) подключается к телефонной линии в любом месте параллельно с телефоном и не влияет на ее работу из-за большого входного сопротивления.

При наличии в линии вызывного сигнала он выпрямляется на элементе VD1 и подается на геркон с рабочим напряжением 27 В — РЭС55А РС4.569.601 (РС4.569.606) или РЭС55Б РС4.569.626 (РС4. 569,631), который при срабатывании включает тиристор VS1.

Рис. 1. Принципиальная схема светового индикатора телефонных звонков на тиристоре и реле.

Схему можно еще больше упростить, если вместо диодного моста VD2 использовать один диод, включенный на тиристор последовательно с нагрузкой. Тогда яркость лампы уменьшится и свечение станет немного пульсирующим (что не существенно), так как она будет работать только на одном полупериоде сетевого напряжения.

Все элементы схемы размещены на односторонней печатной плате размерами 67х55 мм (см. рис. 2) или могут быть соединены объемным монтажом внутри корпуса телефона.

Рис. 2. Печатная плата для схемы индикатора телефонного звонка.

В этом случае на корпусе устанавливают переключатель S1 (см. рис. 3), а вместо конденсатора С1 можно использовать конденсатор, имеющийся в телефонном аппарате в цепи звонка, если его емкость не менее 0,6 мкФ.

Рис. 3. Возможность подключения схемы световой индикации при размещении внутри телефона: HA1 — телефонный звонок; SA1 — переключатель. соединен с рычагом положения трубки.

Конденсаторы, используемые в устройстве: С1 — МБМ или аналогичные на 160 В; С2 — К50-6 на 50 В. Диодную матрицу VD1 можно заменить на КЦ405Б, В, Г, Д. Использование других типов реле недопустимо, так как они могут перегружать телефонную линию при активном сигнале вызова.

При правильной установке устройство не требует настройки.

Схема индикатора вызова на базе КТ117А

Вторая схема (рис. 4) собрана на неоновой лампе (HL1), транзисторном генераторе (VT1) и симисторном ключе (VS1).

Рис. 4. Принципиальная схема индикатора телефонных звонков на транзисторе КТ117А.

Особенностью неоновой лампы является способность пропускать ток (при зажигании) при напряжении на ней более 90 В, что позволяет использовать ее в качестве порогового элемента. Амплитуда напряжения вызова на телефонной линии превышает это значение. В качестве HL1 могут использоваться и другие типы, например, TH-0,5.

На однопереходном транзисторе собран автогенератор, вырабатывающий короткие импульсы для размыкания симисторного ключа. При неправильной полярности импульса, поступающего на управление VS1, симистор не откроется (при настройке придется поменять местами выводы на одной из обмоток Т1).

Резистор R1 позволяет настроить чувствительность светового индикатора таким образом, чтобы он не работал при наборе номера на ТА.

Рис. 5. Печатная плата второго варианта оповещателя.

Топология печатной платы для схемы показана на рис. 5. Детали, используемые в конструкции: конденсатор С1 типа К52-1Б, С2 типа К10-17, резистор R1 типа СП4-1, остальные — типа С2-23-0,5. Симистор подойдет и для любого другого, менее мощного.

Трансформатор Т1 намотан проводом ПЭЛШО-0,18 на кольце ферритовом М4000НМ1 размером К16х10х4 мм или кольце М2000НМ1 — К20х12х6 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков.

Перед намоткой острые края сердечника необходимо скруглить надфилем. Иначе они перережут провод. После намотки и пропитки катушки лаком необходимо убедиться в отсутствии утечек между обмотками, а также обмотками и ферритом каркаса. Можно использовать любой готовый трансформатор с аналогичными параметрами.

Третий вариант светового сигнализатора

Третья схема (рис. 6) по принципу действия аналогична описанной выше, но в качестве порогового элемента в ней используется стабилитрон ВД2, а помимо световой имеется встроенный звуковой индикатор.

Рис. 6. Принципиальная схема индикатора телефонных звонков (вариант 3).

Схема не критична к деталям и при правильной сборке не требует настройки.

При подключении цепей к сети 220 В желательно соблюдать фазировку, указанную на схеме. Это исключит возможность проникновения помех в ЛЭП (в момент включения EL1) через разделительный импульсный трансформатор Т1.

Сигнализаторы не требуют подключения к сети 220 Вольт!!!

Светосигнализатор для телефона и дверного звонка «ТС-01 мини» . Предназначен для использования людьми с нарушениями слуха. Он будет незаменим в тех случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Возможно использование сигнализатора в шумных помещениях и в других случаях. Сверхъяркий светодиод обеспечит индикацию телефонного звонка даже при ярком солнечном свете. Сигнализатор устанавливается в любом удобном месте – коридоре, кухне, детской, возле телевизора.

Модель «ТС-01 мини»

НОВАЯ МОДЕЛЬ

основные параметры

• Сверхъяркий светодиод нового поколения COB Светодиод)
• Низкое энергопотребление
• Настенная и настольная установка
• Длина телефонного провода не менее 1,2м
• Питание — 3 элемента AAA/LR3
• Размеры — 7 х 2,5 см
• Технологическая упаковка

* 3, 5, 10 метров

1690 руб.

Светосигнализатор для телефона и дверного звонка «ТС-01» . Предназначен для использования людьми с нарушениями слуха. Он будет незаменим в тех случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Возможно использование сигнализатора в шумных помещениях и в других случаях. 48 сверхъярких светодиодов обеспечивают индикацию телефонного звонка даже при ярком солнечном свете. Сигнализатор устанавливается в любом удобном месте – коридоре, кухне, детской, возле телевизора. Дополнительный магнитный держатель позволяет закрепить устройство на металлической поверхности.

Модель «ТС-01»

основные параметры

• Сверхъяркие экономичные светодиоды
• Два режима освещения — Эконом/Норма
• Индикация дверного звонка **
• Низкое энергопотребление
• Настенный и подвесной монтаж
• Крепление на металлическую поверхность с помощью магнитных держателей
• Простое подключение к телефонной линии
• Питание — 3 элемента AA/LR6
• Размеры — 15 x 3,5 см

* Возможна поставка сигнализатора с длинным телефонным проводом 3, 5, 10 метров

** Индикация дверного звонка возможна с с использованием дополнительного адаптера, также на требуется установка отдельной дверной кнопки звонок на входную дверь

2520 руб.

Сигнализатор телефонного вызова «ТС-02» . Предназначен для световой индикации телефонного звонка. Рекомендуется для использования людьми с нарушениями слуха. Используется в тех случаях, когда звуковой сигнал телефонного звонка может мешать окружающим. Ударопрочный и водонепроницаемый корпус.

Модель «ТС-02»

основные параметры

• Сверхъяркий светодиодный элемент последнего поколения
• Два режима работы — Экономичный/Нормальный
• Низкое энергопотребление
• Водонепроницаемая и ударопрочная конструкция корпуса
• Магнитный держатель для крепления на металлическую поверхность
• Простое подключение к телефонной линии
• Длина телефонного провода не менее 1,2м*
• Питание — 3 элемента AA/LR6
• Размеры — 6 х 23 х 3 см

* Возможна поставка сигнализатора с длинным телефонным проводом 3, 5, 10 метров

2520 руб.

Светозвуковой оповещатель телефонный вызов «ТС-03» . Предназначен для световой и звуковой индикации телефонного звонка. Рекомендуется для использования людьми с нарушениями слуха и зрения. Используется в тех случаях, когда звуковой сигнал телефонного аппарата недостаточно информативен. Имеет ударопрочный и водонепроницаемый корпус. Сигнализатор можно подключить в любом удобном месте (коридор, кухня, другая комната) или параллельно с телефонным аппаратом. Может использоваться в шумных производственных помещениях.

Модель «ТС-03»

основные параметры

• Сверхъяркие светодиодные элементы
• Низкое энергопотребление
• Тип излучателя звука — пьезоэлектрический
• Уровень звука до 110 дБ
• Возможность отключения звукового сигнала
• Брызгозащищенная и ударопрочная конструкция корпуса
• Удобный крючок для подвешивания
• Простое подключение к телефонной линии
• Длина телефонного провода не менее 1,2м*
• Питание — 3 элемента AA/LR6
• Технологическая упаковка

* Возможна поставка сигнализатора с длинным телефонным проводом 3, 5, 10 метров

2990 руб.

Зуммер телефонного звонка «ТС-04» . Предназначен для звуковой сигнализации телефонного звонка. Рекомендуется для использования людьми с нарушениями слуха. Используется в тех случаях, когда звуковой сигнал телефонного звонка недостаточно громкий. Может использоваться в шумных условиях.

Модель «ТС-04»

основные параметры

• Уровень звука до 110 дБ
• Тип излучателя звука — пьезоэлектрический
• Кнопка отключения звука.
• Низкое энергопотребление
• Размеры — 7 х 13 х 5 см
• Длина телефонного провода не менее 1,2м*
• Еда — 2 элемента AAA/LR3
• Габаритные размеры — 9 х 3 х 2 см

* Возможна поставка сигнализатора с длинным телефонным проводом 3, 5, 10 метров

1150 руб.

Кого не разбудил в два часа ночи неожиданный телефонный звонок? Конечно, вы можете отключить телефонный звонок на ночь, но только тогда вы по какой-то причине забудете его включить.

Чтобы телефон не мешал ночью, телефонный звонок можно заменить обычной лампой накаливания. Если лампа не очень яркая и не светит вам прямо в глаза, она не сможет вас разбудить. Легкая приставка к телефону будет полезна не только дома, но и в офисе. Особенно там, где очень шумно. Но световая насадка особенно полезна для людей с нарушением слуха.

В приставках очень важно обеспечить гальваническую развязку между телефонной линией и бытовой электросетью. Это можно сделать разными способами, например, с помощью оптронов. Однако опыт показывает, что приставки на оптопарах оказываются слишком сложными. Гораздо проще сделать сигнализатор на обычном электромагнитном реле.

Предлагаемая схема крепления фонаря к телефону (рис. 1) очень проста. Он не требует дефицитных деталей, а собрать его сможет даже школьник. Вызывной сигнал проходит через конденсатор С1, выпрямляется диодным мостом VD1 и поступает на обмотку реле К1. Реле срабатывает и замыкает контакты лампы накаливания. Конденсатор С2 сглаживает выпрямленные импульсы вызывного сигнала и устраняет дребезг реле во время разговора и при наборе телефонного номера. Диод VD2 нужен для того, чтобы лампа светила в полную силу. Если нужна полная яркость, ее можно убрать из схемы.

А что, если приставка должна включать лампы большой мощности и света сразу в нескольких комнатах? Контакты реле могут не выдержать повышенной нагрузки. В этом случае приставка должна быть дополнена «усилителем» (рис. 2). Контакты реле К1 вместо лампы подключены к управляющему электроду тиристора VS1. При срабатывании реле на управляющий электрод тиристора подается напряжение, тиристор открывается, и лампа загорается на полную.

Если лампы нужно зажечь на полную мощность, используют схему, показанную на рис. 3. Здесь тиристор включен в диагональ диодного моста VD1…VD4.

Детали. Конденсатор С1 (рис. 1) — любой бумажный, например МБМ. Конденсатор С2 желательно использовать бумажный или пленочный. В крайнем случае подойдет и электролитическая. Диодный мост VD1 можно заменить четырьмя отдельными выпрямительными диодами Д226Д, КД102А, КД105Б и другими. Диод VD2 должен быть рассчитан на обратное напряжение не менее 350 В и ток используемой лампы. Реле К1 — с сопротивлением обмотки около 1000 Ом, током срабатывания не более 10 мА и переключающими контактами на 220 В. В настоящее время в продаже имеются в основном реле китайского производства, без обозначений на корпусе и без каких-либо паспортных данных . Если вам удалось купить именно такое реле, измерьте ток его срабатывания. Слишком большой ток можно уменьшить, ослабив пружину якоря или удалив из реле неиспользуемые контактные группы. Обычные электромагнитные реле довольно громко щелкают. Префикс станет тихим, если вы используете герконовое реле.

В этом случае использование «усилителя» становится обязательным, так как контакты геркона не выдержат тока лампы.

В «усилителях» (рис. 2 и 3) могут применяться тиристоры КУ201К, Л; КУ202К…Н и любые выпрямительные диоды, рассчитанные на обратное напряжение не менее 350 В и соответствующий ток лампы.
