Виды соединений электропроводки: рассмотрим подробно

Виды соединения электропроводки

Любая схема соединения электрической проводки имеет большое количество соединений. Именно их принято считать «ахиллесовой пятой» любой электрической схемы.

Поэтому правильному монтажу соединений следует уделить самое пристальное внимание. А соблюдение норм ПУЭ (Правила устройства электроустановок) при монтаже соединений, позволит вам исключить пожары и другие неприятные ситуации, связанные с вашей электропроводкой.

Содержание

• Виды электрических соединений
  • Последовательное соединение
  • Параллельное соединение
• Методы соединения проводов
• Варианты подключения электропроводки
  • Подключение в распределительном щитке
  • Подключение в распределительной коробке
• Выводы

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

Последовательное соединение электроприемников

• Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
• При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим       две лампы последовательным соединением —       на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
• К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Обратите внимание, что при последовательном соединении, например ламп 220В, ярче будет гореть лампа с меньшим сопротивлением. Если вкрутить две лампы: одна на 60Вт, а другая на 200Вт, то светить будет ярче лампа с мощностью в 60Вт.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

• В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
• Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
• К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Методы соединения проводов

В соответствии с п.2.1.21. ПУЭ, соединение проводов можно осуществлять только методами сварки, пайки, опрессовки и сжимов. Как видим, излюбленный метод доморощенных электриков, скрутка, не входит в перечень разрешенных методов соединения.

А из всех представленных разрешенных методов наиболее оптимальным для использования в домашних условиях является сжим. Это может быть винтовое, болтовое или пружинное соединение.

Итак:

• Для монтажа болтовых и винтовых соединений промышленность сейчас выпускает большое количество самых разнообразных клеммных соединений. Их цена достаточно не велика, а удобство монтажа находится на высоком уровне.
• Отдельно хотелось бы сказать о пружинных клеммах. Я сам не являюсь сторонников пружинок, распорок и тому подобных соединений, но как-то раз довелось стать свидетелем испытаний одного из таких клеммников.
• Это были клеммы WAGO. На испытательной установке мы плавно поднимали ток, протекающий через клемму, пока наш медный провод в 4 мм² не перегорел. При этом величина тока составляла 100А. После этого мы достали клеммник и не обнаружили на нем никаких дефектов. Это заставило изменить мое мнение о таких пружинных клеммниках, и поэтому вам я советую присмотреться к ним повнимательнее.
• Так же стоит отметить, что отдельным преимуществом таких клеммников является возможность соединения алюминиевых и медных проводов. В обычных же условиях это можно осуществлять только через латунную вставку.

Варианты подключения электропроводки

Теперь давайте разберемся, какая должна быть электропроводка и как соединять провода. Для расключения однофазной сети необходимо применять трехжильный провод.

При этом следует применять нормы из п.1.1.29 ПУЭ для облегчения прокладки и снижения вероятности перепутывания проводов.

Цветовое обозначение проводов

Трехжильный провод следует применять со следующими проводами:

• Фазный провод – цветовое обозначение для однофазной сети не нормируется. Для трехфазной сети желтый, зеленый, красный – соответственно фазы А,В и С.

Обратите внимание! Для трехфазной цепи нормы ПУЭ нормируют не только цветовую гамму обозначения каждой фазы, но и их расположение в распределительных щитках разных конструкций.

• Нулевой провод – для любых сетей должен применяться проводник голубого цвета. При обозначении шин или клеммников применяется символ «N».
• Заземляющий провод – в любых сетях должен применяться провод с       продольными желто-зелеными полосами. При обозначении шин и клеммников применяется знак заземления.

Подключение в распределительном щитке

Теперь давайте рассмотрим виды соединения электропроводки в разных участках нашей электрической сети.

Начнем с распределительного щитка:

• Сначала разберемся с фазным проводом. Он должен подключаться через защитное устройство. Это могут быть предохранители, пробки, но чаще всего используются автоматические выключатели. Питающий провод к автоматическим выключателям обычно подводится сверху, вы же подключаетесь снизу.
• Нулевой провод ,согласно норм ПУЭ, не должен иметь коммутационных устройств. Поэтому обычно для него организуют отдельный клеммник в боковой части щитка. К нему мы подключаем голубую жилу нашего провода.
• Это же правило относится и к заземляющему проводу. Только для него следует создать отдельный клеммник. К нему мы и подключаем наш желто-зеленый провод.

Подключение УЗО для всех групп потребителей

Отдельно остановимся на подключении УЗО. Для этого нам необходимо использовать не только фазный, но и нулевой провод.

И схема во многом зависит от места установки УЗО.

Если вы устанавливаете УЗО на все группы вашей электрической сети:

• В этом случае фазный и нулевой провод с счетчика подключается к вводам УЗО. Тут важно не перепутать и нулевой провод подключить к клемме, обозначенной «N». Иначе УЗО не будет работать.
• Фазный провод на выходе УЗО подключаем ко всем автоматам, питающим отдельные группы.
• Нулевой провод на выходе УЗО подключаем к шине или клеммнику, от которого подключаются нулевые провода всех групп.

Если вы устанавливаете УЗО на отдельную группу:

• В этом случае фазный провод на ввод УЗО берется от автоматического выключателя группы.
• Нулевой провод на ввод УЗО берется с нулевой шины вашего распределительного щитка.
• С выводов УЗО нулевой и фазный провод идут непосредственно к потребителям.

Подключение в распределительной коробке

Соединение электропроводки на колодки при соблюдении указанных выше норм также не позволит вам запутаться. Отличается здесь только подключение светильников и розеток, но они незначительны.

При подключении розеток нам достаточно при помощи клемм сделать ответвление фазного, нулевого и заземляющего провода:

• Для этого приходящий провод разрезается и каждая жила подключается к отдельному клеммнику. Для подключения одной розетки необходимо три клеммы, двух розеток — четыре, трех — пять и так далее.
• Теперь подключаем к одной клемме фазный провод приходящего провода. Ко второй клемме подключается провод группы, идущий к другим присоединениям. К третьей клемме крепим фазный провод, идущий к нашей розетке.
• Идентично выполняем операции с нулевым и заземляющим проводом.

Подключение светильника

Подключение светильников несколько усложняется ввиду наличия включателя.

• Если вы вызвались подключать светильники своими руками, то на первом этапе делаем те же операции, что и при подключении розеток. То есть, разделываем кабель и каждую жилу       подключаем к разным клеммникам. Так же можно сразу подключить провод, идущий к другим электроприемникам данной группы.
• Согласно норм ПУЭ, выключатель сети освещения должен отключать фазный провод. Поэтому от клеммника фазных проводов делаем подключение к выключателю.
• Если у вас однокнопочный выключатель, то на выходе с выключателя будет один провод. Если двух и более кнопочный, то два или более, соответственно. Мы рассмотрим однокнопочный выключатель для упрощения предоставления информации. Для двух, трех и более кнопочных выключателей схема подключения идентична.
• Провод, подключенный к выводу выключателя, отправляется обратно в распределительную коробку. Здесь мы устанавливаем еще один фазный клеммник,       к которому и подключается наш провод.
• Теперь берется трехжильный провод, который подключен непосредственно к светильнику. Фазная жила этого провода подключается к фазному клеммнику провода, пришедшего от выключателя. Нулевая жила подключается к клеммнику нулевых жил, а заземляющая — к клеммнику заземляющих жил. Все, подключение нашего светильника выполнено. Если же посмотреть соответствующие видео, то данный процесс станет для вас еще более понятным.

Выводы

Надеемся, наша инструкция позволит вам без проблем выполнить подключение электрической сети любой сложности. Ведь элементарное соблюдение норм ПУЭ позволяет значительно облегчить этот процесс и исключить вероятность ошибки.

примеры параллельного и последовательного соединения

Содержание

• 1 Параллельное соединение
  • 1.1 Для домашней разводки проводов
  • 1.2 Для замены кабелей
• 2 Основы электротехники
  • 2.1 Закон Ома
  • 2.2 Законы Кирхгофа
  • 2.3 Правила для различных соединений проводников
    • 2.3.1 Законы последовательной цепи
    • 2.3.2 Законы параллельного соединения проводников
• 3 Видео

В электрических цепях для разных условий могут применяться различные типы соединений:

• если с одного края два провода подключены к одной точке, а со второго – к другой, это будет параллельное соединение проводников;
• если провода соединяются вместе, и затем два свободных конца подсоединяются к источнику энергии и нагрузке, то это будет последовательное соединение проводников;
• последовательное и параллельное соединение проводников являются основными видами подключений, а смешанное соединение проводников – это их совокупность.

Параллельное соединение проводов

Большинство бытовых приборов подключается параллельно. Почему? Ответ на этот вопрос на самом деле очень простой, если смотреть на это через призму существующих законов электротехники.

Параллельное соединение

Все электрические устройства обладают своими номинальными параметрами. Номинальное напряжение обычно является напряжением сети/питания, присутствующее на каждой ветви параллельной цепи. Поэтому имеет смысл подключать нагрузки параллельно. Дополнительным преимуществом является то, что если одно устройство не работает, все остальные устройства будут продолжать работать.

Для домашней разводки проводов

Вся бытовая мощность распределяется посредством параллельного подключения. Электроприборы могут быть соединенными и разъединенными, но при этом все они получат рабочее напряжение, которое необходимо для равномерной работы.

Параллельное соединение проводников обладает рядом других преимуществ:

• Удобство индивидуального контроля над приборами. При этом можно использовать отдельные выключатель и предохранитель для каждого устройства;
• Независимость от других приборов, в то время как любая неисправность в цепи приведет к остановке всех устройств последовательного соединения.

Последовательный тип подключения проводников

Часто бытовые приборы потребляют разную мощность, в результате чего на каждом из них получается свое падение напряжения. Для многих устройств оно становится выше нормируемого, и это делает невозможным их работу. Примером для рассмотрения может служить последовательная цепь с такими разными резистивными нагрузками, как водонагреватель 1,8 кВТ и настольная лампа 25 Вт. Для обогревателя мощности будет так мало, что он никогда не сможет работать в таких условиях.

Для информации. Известно, что на новогодней гирлянде лампы соединены последовательно. И если одна лампочка перегорит, то вся елка становится темной. При разрыве соединения в любом месте ток перестает течь по всей линии. Чтобы подобное не происходило в домашней электрической разводке, бытовые розетки и вся техника подключаются параллельно, а не последовательно.

Смешанный тип подключения проводников

Все бытовые приборы однофазного напряжения подключаются таким способом, чтобы сбалансировать нагрузку на электрическую сеть и предотвратить перегрузку. Это касается такой маломощной техники, как лампы, тостеры, холодильники, магнитофоны, стиральные машины, кондиционеры, компьютеры, мониторы, чайники, телевизоры, фены, розетки.

Более мощная бытовая техника, как электропечи, тэны, некоторые посудомоечные машины и кондиционеры, подключается преимущественно отдельной линией в параллели.

Все цепи оснащаются либо предохранителями (на 16 А или 20 А), либо автоматическими выключателями с соответствующей токовой нагрузкой. Розетки в ванных комнатах (согласно правилам электроустановок) требуют использования УЗО или дифференциальных автоматических выключателей, так как вода может вызвать нежелательные токи утечки, которые могут быть смертельными.

Квартирная разводка

Для замены кабелей

Если нет необходимого сечения кабеля для передачи высокой мощности, можно провести кабельную линию из нескольких кабелей, рассчитанных на меньшие токи. В нескольких проводах будет течь такой же ток, как в одном кабеле более большого сечения. Такая замена широко применяется для прокладки кабельных линий для больших нагрузок и расстояний. Выбор сечения кабелей осуществляется расчетным путем при проведении проверки по потере напряжения, допустимому длительному току и короткому замыканию. От правильности выбора напрямую зависит безопасность объекта.

Разные способы проводки применяются для достижения желаемой цели, с использованием имеющихся ограниченных ресурсов. Законы последовательного и параллельного соединения проводников дают возможность избежать ошибок при расчетах электрических схем.

Важно! Надлежащее исполнение последовательной или параллельной проводки – обязательное требование при производстве любых электромонтажных работ.

Основы электротехники

Закон Ома

Параллельное соединение резисторов

Зная два физических параметра цепи (например, ток и напряжение), можно найти третью неизвестную величину через уравнение: «Ток через резистор прямо пропорционален приложенному напряжению и обратно пропорционален сопротивлению». Многими инженерами используется Закон Ома или его вариации каждый рабочий день. Все вариации закона для омической нагрузки математически идентичны.

Важно! Одна из самых распространенных ошибок, допускаемых в применении закона Ома, заключается в смешении контекстов напряжения, тока и сопротивления.

Закон Ома

Закон Ома может быть использован для решения простых схем. Полная схема – это замкнутая петля. Она содержит, по крайней мере, один источник напряжения и, по меньшей мере, один участок цепи, где потенциальная энергия уменьшается. Сумма напряжений вокруг полной схемы равна нулю со ссылкой на законы Кирхгофа. Законы Кирхгофа, в свою очередь, являются частным применением законов сохранения электрического заряда и сохранения энергии.

Законы Кирхгофа

1. Суммарное количество тока в точке соединения схемы равно суммарному току, который вытекает из того же самого узла;
2. Сумма всей разности электрических потенциалов в любом контуре полной цепи равна алгебраической сумме падений напряжения на всех резистивных элементах в этом контуре.

Правила Кирхгофа

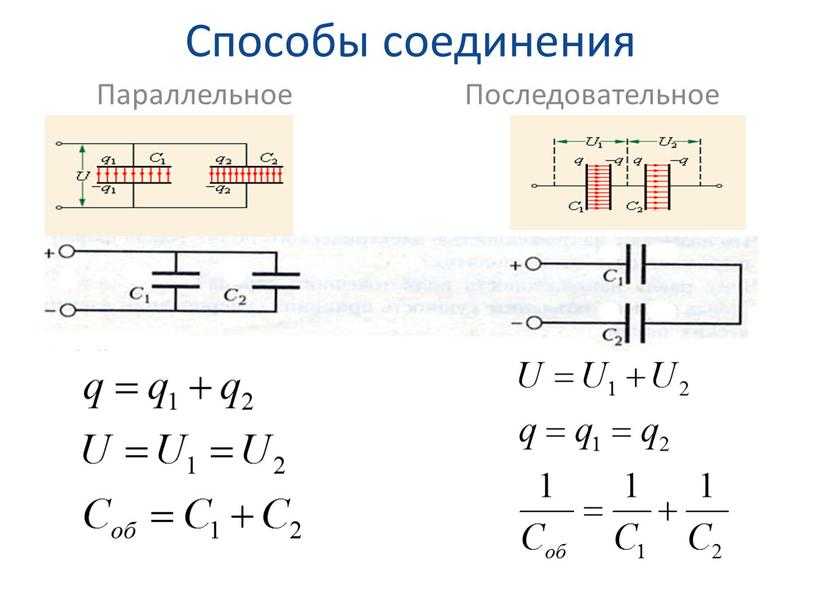

Правила для различных соединений проводников

Законы последовательной цепи

В последовательном контуре весь ток должен сначала проходить через резистор 1, затем 2 и т. д. При этом сумма потерь напряжения на каждом резисторе дает общее падение напряжения в цепи. Ток будет одинаковым во всех участках цепи.

Законы параллельного соединения проводников

В параллельном контуре общий ток должен делиться и распределяться между всеми участками цепи. При этом напряжение будет одинаковым, а ток будет варьироваться.

Нет никаких неотъемлемых недостатков у параллельного соединения, поскольку оно обеспечивает общее напряжение для всех ветвей, гарантируя, что устройства, подключенные в этих ветвях, работают с номинальной мощностью, а отказ одного устройства не влияет ни на один из других. Преимущество параллельного соединения заключается в том, что если какой-нибудь из электроприборов сгорит, то путь тока не блокируется. В случае если какая-нибудь нагрузка сгорит, подача тока просто будет отсечена.

Видео

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Узкие стиральные машины LG

Оцените статью:

Как подключить свет параллельно? Выключатели и лампочки в параллельном соединении

Обычные бытовые цепи, используемые при монтаже электропроводки, являются (и должны быть) параллельными. В большинстве случаев выключатели, розетки, осветительные приборы и т. д. подключаются параллельно, чтобы поддерживать электропитание других электрических устройств и приборов через горячий и нейтральный провод в случае выхода из строя одного из них.

В нашем сегодняшнем руководстве по основам электромонтажа мы покажем, что как подключить свет параллельно ?

Как подключить свет параллельно?

На приведенном выше рисунке ясно видно, что все лампочки подключены параллельно, т. е. каждая лампочка подключена через отдельную линию (, также известную как фаза или фаза ) и нейтральный провод .

В параллельной цепи добавление или удаление одной лампы из цепи не влияет на другие лампы или подключенные устройства и приборы, поскольку напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток разный. Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа, просто удлинив L и N проводники к другим светильникам.

Поскольку каждая лампа или лампочка подключена между линией L и нейтралью N отдельно, если одна из лампочек выйдет из строя, остальная часть цепи будет работать без сбоев, как показано на рис. ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Неисправности в параллельных цепях освещения

Кроме того, если мы будем управлять каждой лампой с помощью одного переключателя (SPST = однополюсный однопроходный) в параллельной цепи освещения, мы сможем включать / выключать каждую лампу с помощью отдельного переключателя или если мы выключите лампочку, остальные точки освещения не пострадают, так как это происходит только при последовательном подключении освещения, когда вся подключенная нагрузка будет отключена, если мы замкнем выключатель.

Лампы, соединенные параллельно

Как управлять лампочкой от одностороннего выключателя при параллельном освещении?

На рисунке ниже мы контролировали три лампочки с помощью трех отдельных однопозиционных выключателей, подключенных между линейным и нулевым проводами. Первые две лампочки горят, когда выключатели находятся в положении ON, а третья лампочка выключена.

Как управлять каждой лампой отдельно с помощью однопозиционных выключателей в параллельных цепях освещения

Преимущества параллельной цепи освещения:

• Каждое подключенное электрическое устройство и прибор не зависят от других. Таким образом, включение / выключение устройства не повлияет на другие устройства и их работу.
• В случае обрыва кабеля или удаления какой-либо лампы не будут разорваны все цепи и подключенные нагрузки, другими словами, другие лампы/лампы и электроприборы будут работать без сбоев.
• Если добавить дополнительные лампы в параллельные цепи освещения, их яркость не уменьшится (как это происходит только в последовательных цепях освещения). Потому что напряжение одинаково в каждой точке параллельной цепи. Короче говоря, они получают то же напряжение, что и напряжение источника.

• Можно добавить больше осветительных приборов и точек нагрузки в параллельные цепи в соответствии с будущими потребностями, если цепь не перегружена.
• Добавление дополнительных устройств и компонентов не увеличит сопротивление, но уменьшит общее сопротивление цепи, особенно при использовании устройств с высоким номинальным током, таких как кондиционеры и электрические нагреватели.
Параллельная проводка
• более надежна, безопасна и проста в использовании.

Недостатки :

• В параллельной цепи освещения используется кабель и провод большего размера.
• Требуется больший ток при добавлении дополнительной лампочки в параллельную цепь.
• Батарея разряжается быстрее при установке постоянного тока.
• Конструкция параллельного подключения более сложна по сравнению с последовательным подключением.

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (Живой) провод.
• Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
• Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они его никогда не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Перед обслуживанием, ремонтом или установкой электрооборудования отключите источник питания.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб от отображения или использования этой информации или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?
• Как подключить лампы последовательно?
• Какие возражения против последовательного соединения ламп в цепи домашнего освещения?
• Введение в последовательное, параллельное и последовательно-параллельное соединения
• Серия, параллельное и последовательно-параллельное соединение батарей
• Разница между последовательной и параллельной схемой — сравнение

Показать полную статью

Связанные статьи

Общие применения параллельных цепей

26 мая 2022 г.

Без параллельных цепей наши дома и электронные устройства не смогли бы функционировать так, как нам нужно. Параллельные цепи поддерживают свет в наших домах и гарантируют, что различные устройства продолжают работать, даже если другие устройства выключены. Параллельные цепи являются стандартными цепями в домашней электропроводке и обладают явными преимуществами по сравнению с другими цепями.

Мы знаем, что эти цепи можно найти в наших домах и на работе, но каковы конкретные применения параллельных цепей и почему мы их используем?

Повторный курс параллельных цепей

Параллельная цепь состоит из сегментов, которые делят ток таким образом, что только его часть проходит через каждый сегмент. Существенной частью «параллельной» схемы является то, что все они соединены в параллельных последовательностях, отсюда и название. Чтобы ток протекал через каждый компонент схемы этого типа, он должен проходить по «перекладинам» с обеих сторон от нее. Независимо от того, сколько компонентов соединено в чисто параллельной цепи, никогда не бывает более двух наборов общих точек.

Но чем параллельные цепи отличаются от последовательных? В последовательной цепи компоненты соединены встык, создавая единый путь для протекания тока. Вы можете представить последовательную цепь в виде круга или квадрата, а ток течет по петле. С другой стороны, параллельная схема больше похожа на лестницу. Все компоненты расположены перпендикулярно и соединены боковыми ответвлениями,

Применение параллельных цепей

Если один из компонентов параллельного контура становится неактивным, остальная часть ответвления продолжает функционировать в обычном режиме. Вот почему параллельные цепи так часто используются в структуре записи дома или здания. Например, в реальном приложении на заводе, если кто-то отключит конвейерную ленту, это не повлияет на производительность любого другого оборудования в цехе (если, конечно, оно не было специально спроектировано таким образом).

Камеры видеонаблюдения — еще один способ использования параллельных каналов. В большинстве случаев камеры безопасности устанавливаются с использованием последовательных цепей, но это может привести к большому количеству ошибок. Одна из основных проблем с этим типом схемы заключается в том, что если одна часть схемы выходит из строя, другие части также выходят из строя, что приводит к отказу системы безопасности. Как упоминалось ранее, это не так с параллельными цепями — если один из компонентов выйдет из строя, это не поставит под угрозу остальную часть системы безопасности. Вот почему параллельные цепи также используются в автомобилестроении, особенно для подключения автомобильных фар. Один поврежденный задний фонарь не повлияет на эффективность других фонарей, что обеспечивает безопасность.

Преимущества параллельных цепей

Постоянное напряжение

Помимо способности продолжать работу даже в случае отказа одной секции, параллельные схемы также позволяют компонентам цепи иметь одинаковое постоянное напряжение. Возьмем, к примеру, цепочку огней. Все лампочки в цепочке будут постоянно светиться, поскольку через них протекает ток, а напряжение действует одинаково на каждый параллельный элемент. Это невозможно с последовательной схемой, потому что напряжение падает при добавлении или удалении компонентов, что может привести к повреждению механизма.

Безопасно и надежно

Параллельная схема надежна и безопасна. В то время как последовательные цепи не так легко перегреваются и могут быть лучше для приложений, связанных с чем-либо легковоспламеняющимся, параллельные цепи гораздо более надежны для более масштабных приложений, где нет места для ошибки.

Недостатки параллельных цепей

У параллельных цепей есть несколько недостатков. Первое, что людям не нравится в них, это то, что они имеют более длинные кабели и провода, которые могут быть дорогими и занимать больше места. Параллельные схемы также могут быть сложными для проектирования. Кроме того, напряжение параллельной цепи не может увеличиваться без уменьшения сопротивления в цепи. Если параллельная цепь применяется через приложение постоянного тока, батарея имеет тенденцию к более быстрой разрядке.
