ОУ | Электроника для всех

Начинающим DI HALT 29 комментариев

Порой приходится делать гальваническое разделение аналогового сигнала. Например, чтобы отделить АЦП контроллера от высоковольтной части. И если с передачей дискретных сигналов все более менее понятно, там можно обойтись обычным оптроном, работающим в режиме вкл-выкл, то что делать с аналоговым сигналом?

Первое что приходит на ум, так это взять какую-нибудь оптопару и попробовать питать ее светодиод не номинальным напряжением, а нашим аналоговым сигналом. Ведь если напряжение на входе меньше, то светодиод горит тусклее и у фотодиода или фототранзистора на выходе будет совсем другое открытие. Если посмотреть даташит на какую-нибудь оптрон, вроде дешевого и популярного LTV817, то да, можно увидеть вполне характерную зависимость тока выхода (IC от тока входящего в светодиод (IF):

И даже можно попробовать на нем что-то изобразить.

Но возникает несколько проблем. И главная даже не в нелинейности. В конце концов, в большинстве случаев, у нас сигнал все равно идет на АЦП какое-нибудь. А там нелинейность можно бы и программно исправить — бомбануть табличку или по формулам с кусочно-линейной аппроксимацией. Нет, главная проблема тут в разбросе параметров самих оптронов от штуки к штуке, даже в пределах одной партии, более того, они еще и с температурой очень сильно изменяют свои характеристики. Получится система которую сложно повторить и откалибровать. Скорей получится сделать всратый термометр чем линию связи 🙂
(далее…)

Read More »

АналогМаленькие хитростиОУ

Начинающим

14 декабря 2019 DI HALT 4 комментария

▌Преобразователь тока в напряжение

Некоторые виды датчиков имеют токовый выход, т.е. их сигнал в виде тока, в зависимости от измеряемой величины. А нам этот ток надо оцифровать, например, через АЦП. Как это сделать? Простейшее решение это пропустить ток через резистор и снять падение напряжения:

Вот так. Но у данного метода есть боольшой недостаток — высокое входное сопротивление. Т.е. нам, чтобы получить напряжение надо наш ток умножить на сопротивление, ну по закону Ома U=I*R. А если ток маленький? Скажем, дает датчик 0…1мА? А нам снять для АЦП нам надо хотя бы несколько вольт. Первое что приходит в голову это просто поставить резистор побольше, скажем на 5кОм. Получим, в максимуме, 5 вольт на выходе. Ага… По идее, и то если источник тока, которым является наш некий датчик, будет обладать достаточно высоким внутренним сопротивлением, чтобы развить на выходе такое напряжение, чтобы через эти 5кОм продавить 1мА. А это далеко не всегда так. Датчик может быть хиленьким и дохленьким и от нашего нагрузочного сопротивления просто сдуется и не даст своего тока.

В таком случае надо датчик нагрузить на КЗ и снимать непосредственно ток уходящий в это КЗ. Но чтобы КЗ как бы и не было, чтобы было откуда брать падение… Ну, в общем, вы поняли к чему я клоню 😉


(далее…)

Read More »

АналогОУ

Начинающим DI HALT 9 комментариев

Продолжение статьи «Операционный усилитель. На пальцах. Для самых маленьких»

Разберем еще пару схем, чтобы было понятно что и как. Как обычно, усилитель у нас идеальный.

▌Преобразователь напряжения в ток
Иногда надо получить источник тока. Это такой источник энергии который обеспечит протекание нужного тока через любое сопротивление. Вот есть у нас источник на 10мА и если мы его замкнем накоротко, то будет через точку КЗ течь ток в 10мА, а если мы оборвем его, то через обрыв … будет течь ток в 10мА, для этого источник тока загонит свое выходное напряжение до такого уровня, что заряды побегут через воздух, образовав пробой. Ну это в идеальном случае конечно. В реале источник тока при обрыве просто выставит свое максимально возможное напряжение.

Зачем нужно такое? Ну… по разным причинам. Светодиоды питать, например. Или есть линии связи на токовой петле. Когда у нас по проводу передается сигнал не напряжением, а током. Это очень удобно — от длины линии и роста ее сопротивления сигнал не меняется, всегда можно детектировать состояние линии — обрыв это нулевой ток, КЗ это ток выше лимита.

Я как то уже писал про токовую петлю 4-20мА. И вот там был пример применения ОУ для создания преобразователя напряжение-ток. Вот его схемотехника:

Принцип работы рассматриваем по той же методике. ОУ охвачен обратной связью. Считаем, что у нас виртуальное КЗ между его входами.

И можно смело вычислить ток I который будет, просто по закону Ома, равен как I = Uвх/R3. Но так как на самом деле никакого КЗ нет и, более того, во входы ОУ ничего не течет из-за его бесконечного сопротивления, то Ioс = 0. А раз Iос равна нулю, то ток I = Iout и жестко задается ТОЛЬКО входным напряжением и значением R3. Как бы не менялось побочное сопротивление линии R1 ток останется неизменным. Ну, конечно, при условии, что источник питания U может это обеспечить должным напряжением.

(далее…)

Read More »

АналогОУСхемотехника

Начинающим DI HALT 200 комментариев

Что то часто мне стали задавать вопросы по аналоговой электронике. Никак сессия студентов за яцы взяла? 😉 Ладно, давно пора двинуть небольшой ликбезик. В частности по работе операционных усилителей. Что это, с чем это едят и как это обсчитывать.

Что это

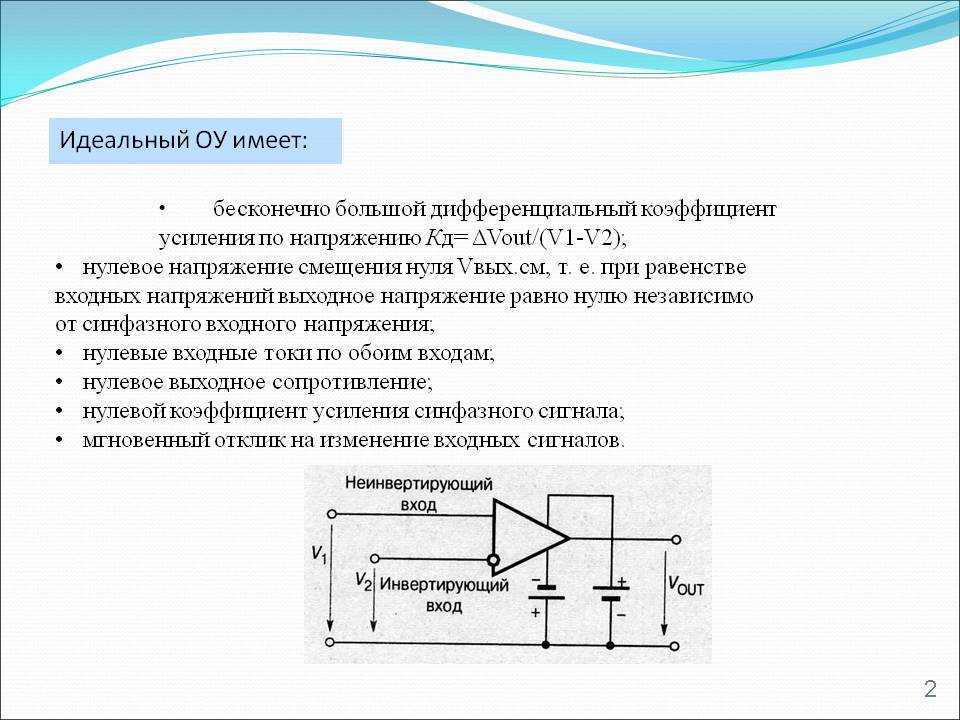

Операционный усилитель это усилок с двумя входами, невье… гхм… большим коэфициентом усиления сигнала и одним выходом. Т.е. у нас Uвых= K*Uвх а К в идеале равно бесконечности. На практике, конечно, там числа поскромней. Скажем 1000000. Но даже такие числа взрывают мозг при попытке их применить напрямую. Поэтому, как в детском саду, одна елочка, две, три, много елочек — у нас тут много усиления 😉 И баста.

А входа два. И один из них прямой, а другой инверсный.

Более того, входы высокоомные. Т.е. их входное сопротивление равно бесконечности в идеальном случае и ОЧЕНЬ много в реальном. Счет там идет на сотни МегаОм, а то и на гигаомы. Т.е. оно замеряет напряжение на входе, но на него влияет минимально. И можно считать, что ток в ОУ не течет.

Напряжение на выходе в таком случае обсчитывается как:

Uout=(U2-U1)*K

Очевидно, что если на прямом входе напряжение больше чем на инверсном, то на выходе плюс бесконечность. А в обратном случае будет минус бесконечность.

Разумеется в реальной схеме плюс и минус бесконечности не будет, а их замещать будет максимально высокое и максимально низкое напряжение питания усилителя. И у нас получится:
(далее…)

Read More »

ОУСхемотехника

Начинающим DI HALT 78 комментариев

При работе автоматической системой нам в подавляющем большинстве случаев будут нужны будут датчики, способные замерить разные величины. И хоть сейчас получают распространение цифровые датчики, вроде термометра DS1820, все же аналоговых датчиков намного больше. Постараюсь кратко описать как со всем этим хозяйством работать.

Выход с датчика может быть трех основных видов (если кто вспомнит еще, добавьте в комментах)
Напряженческий, токовый и резистивный. Как понятно из названия, тут выходная датчик превращает колебания измеренной величины в колебания напряжения, тока или сопротивления, осталось только эти величины привести к виду удобному для запихивания в АЦП микроконтроллера.
(далее…)

Read More »

smdАналогАЦПДатчикОпорное напряжениеОУСхемотехника

Книги DI HALT 24 комментария

Автор:		И. Достал.
Название: 	Операционные усилители
Издательство: 	Москва

Одна из лучших книг по работе с операционными усилителями. Не слишком простая, но в то же время без излишних заумностей. Уровня «Искусства схемотехники». Разобрано практически все, от общей конецпции до устойчивости схем и шумов с погрешностями.

Read More »

АналогОУ

Готовые устройства, Начинающим DI HALT 340 комментариев

Давным давно, когда я сидел на дорогущем инете по трафику я загнался по моддингу. Визуально оформительская часть этого движения мне была глубоко по барабану, а вот тишины хотелось очень сильно. Наткнулся я на интересный девайс – реобас. Прочитал текстовое описание, с любопытством подгрузил картинки и жестоко обломался – перспектива крутить ручки, выставляя скорость вентиляторов, мне показалась совершенно бредовой. Ну в самом деле, что за фигня? Я же ленивый до безумия, либо выставлю на максимум, чтобы получить нормальное охлаждение и буду сидеть, слушая свист ветра и вой кулеров, либо забуду на минимуме и в итоге получу синий экран смерти из-за перегрева чего либо. Пришлось врубить родимый паяльник и начать изобретать систему управления кулерами.

Пропорциональное управление – залог тишины!
Какая задача ставится перед нашей системой управления? Да чтобы пропеллеры зря не вращались, чтобы зависимость скорости вращения была от температуры. Чем горячее девайс — тем быстрей вращается вентилятор. Логично? Логично! На том и порешим.
Заморачиваться с микроконтроллерами конечно можно, в чем то будет даже проще, но совершенно не обязательно. На мой взгляд проще сделать аналоговую систему управления — не надо будет заморачиваться с программированием на ассемблере.

Будет и дешевле, и проще в наладке и настройке, а главное любой при желании сможет расширить и надстроить систему по своему вкусу, добавив каналов и датчиков. Всё что от тебя потребуется это лишь несколько резисторов, одна микросхема и термодатчик. Ну а также прямые руки и некоторый навык пайки.

(далее…)

Read More »

АналогМоддингОУШИМ
