Назовите принципиальное отличие вольтметра от амперметра магнитоэлектрической системы. — Студопедия
Поделись с друзьями:
Измерительная катушка амперметра подключена к шунту, установленному в приборе или вне его, по которому протекает измеряемый ток, измерительная цепь вольтметра включается непосредственно вместо измерения напряжения.
Лабораторная работа № 3
ИЗУЧЕНИЕ ЦИФРОВОГО МУЛЬТИМЕТРА
Цель работы: Изучить основные характеристики цифровых мультиметров. Научиться измерять значения силы тока, сопротивления проводников, напряжения и частоты переменного тока.
Оборудование: Модуль «Модуль питания и измерений», термопара, измерительные провода.
Рисунок 3.1 – Внешний вид цифрового мультиметра MY-64 Mastech
Пределы измерения постоянного напряжения
| Предел | Разрешение | Точность |
| 200 мВ | 0,1 мВ | ± 0,5 % ± 1 ед. счета
|
| 2 В | 1 мВ | ± 0,5 % ± 1 ед. счета |
| 20 В | 10 мВ | ± 0,5 % ± 1 ед. счета |
| 200 В | 0,1 В | ± 0,5 % ± 1 ед. счета |
| 1000 В | 1 В | ± 0,8 % ± 1 ед. счета |
Пределы измерения переменного напряжения
| Предел | Разрешение | Точность |
| 200 мВ | 0,1 мВ | ± 1,2 % ± 3 ед. счета |
| 2 В | 1 мВ | ± 0,8 % ± 3 ед. счета |
| 20 В | 10 мВ | |
| 200 В | 0,1 В | ± 0,8 % ± 3 ед. счета |
| 700 В | 1 В | ± 1,2 % ± 3 ед. счета |
Пределы измерения постоянного тока
| Предел | Разрешение | Точность |
| 2 мА | 1 мкА | ± 0,8 % ± 1 ед. счета
|
| 20 мА | 10 мкА | ± 0,80 % ± 1 ед. счета |
| 200 мА | 0,1 мА | ± 1,5 % ± 1 ед. счета |
| 10 А | 1 мА | ± 2 % ± 5 ед. счета |
Пределы измерения переменного тока
| Предел | Разрешение | Точность |
| 2 мА | 1 мкА | ± 1 % ± 3 ед. счета |
| 20 мА | 10 мкА | ± 1 % ± 3 ед. счета |
| 200 мА | 0,1 мА | ± 1,8 % ± 3 ед. счета |
| 10 А | 10 мА | ± 3 % ± 7 ед. счета |
Пределы измерения сопротивления
| Предел | Разрешение | Точность |
| 200 Ом | 0,1 Ом | ± 0,8 % ± 3 ед. счета
|
| 2 кОм | 1 Ом | ± 0,8 % ± 1 ед. счета |
| 20 кОм | 10 Ом | ± 0,8 % ± 1 ед. счета |
| 200 кОм | 100 Ом | ± 0,8 % ± 1 ед. счета |
| 2 МОм | 1 кОм | |
| 20 МОм | 10 кОм | ± 1 % ± 2 ед. счета |
| 200 МОм | 100 кОм | ± 5 % ± 10 ед. счета |
Контрольные вопросы
Область применения цифровых мультиметров?
Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, а также частоты и коэффициента заполнения периодического сигнала. Мультиметры могут также применяться для контроля («прозвонки») электрических цепей и контроля диодов. Один прибор может использоваться как: вольтметр, амперметр или токовые клещи, частотомер, мегаомметр и цифровой термометр.
Область применения: измерение электрических величин в слаботочных цепях (коммуникационное оборудование, бытовые электроприборы, осветительные сети и пр.)
Приведите порядок действий при измерении тока и напряжения цифровым мультметром.
Установить переключатель на желаемый предел тока или напряжения. Для измерения напряжения подключить щупы в гнезда «VΩHz» и «СОМ» параллельно, для измерения тока подключить щупы в гнёзда «mA» или «1 А» и «СОМ» последовательно с проверяемым устройством или схемой.
Приведите порядок действий при измерении частоты электрического сигнала цифровым мультиметром.
Подключить щупы в гнезда «VΩHz» и «СОМ». Установить переключатель на Hz. Подключить к объекту измерения.
Как скомпенсировать сопротивление соединительных проводников (щупов) мультиметра?
Закоротить щупы, записать сопротивление проводников и в дальнейшем вычитать из измеренного напряжения.
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Ответы на вопросы «Постоянный электрический ток.
§ 13. Измерение силы тока и напряжения»1. В чем отличие цифровых и аналоговых электрических приборов?
Цифровые приборы усиливают сигнал, дают ему количественную оценку и выводят информацию на дисплей, а аналоговые основаны на использовании поворота катушки в магнитном поле. Угол поворота катушки зависит от силы тока, протекающего по катушке.2. Для измерения какой физической величины используется амперметр? Почему сопротивление амперметра должно быть малым?

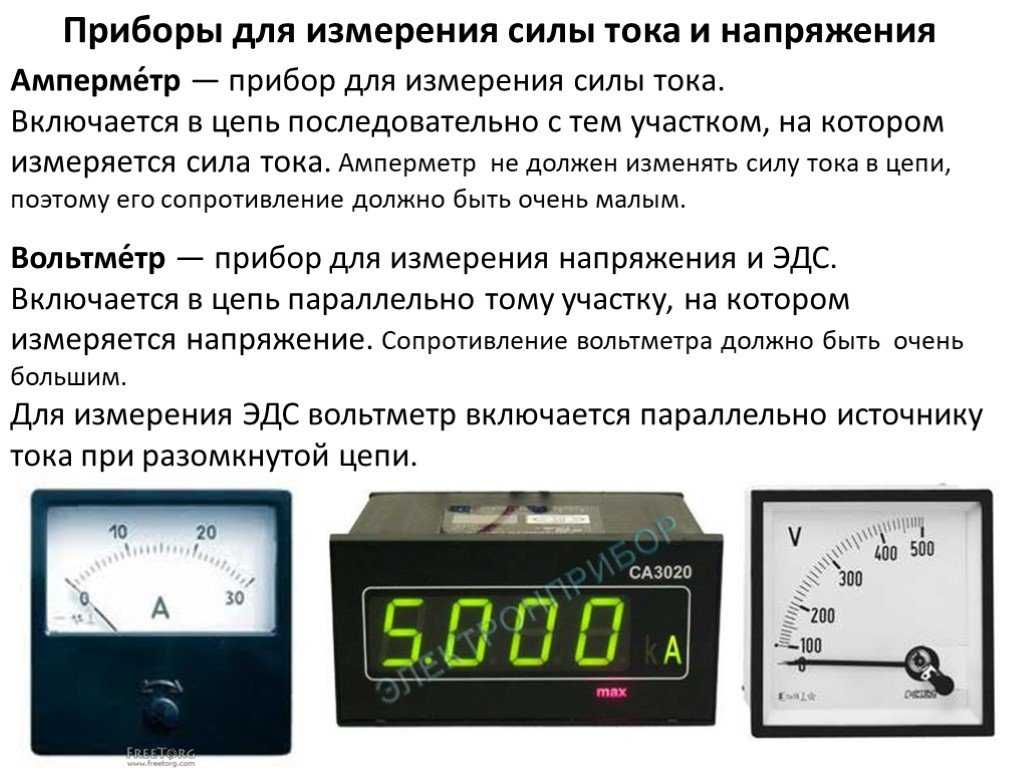

Амперметр — прибор для измерения силы тока. Он включается в цепь последовательно, и его сопротивление должно быть много меньше сопротивления цепи. В противном случае амперметр сильно увеличит сопротивление цепи, что исказит показания прибора (то есть он покажет меньшую силу тока).3. Объясните необходимость использования шунта к амперметру. Чему равно сопротивление шунта?
Максимальный угол поворота рамки в аналоговом амперметре ограничивает показания прибора (сила тока возрастает, а поворачиваться уже некуда).
Шунт — проводник, который включают в цепь для того, чтобы по нему пошла часть тока. Тогда рамка с током повернется на меньший угол, и, исходя из угла поворота рамки и сопротивления шунта, можно рассчитать настоящую силу тока.4. Для измерения какой физической величины используется вольтметр? Почему сопротивление вольтметра должно быть большим?
Вольтметр — прибор для измерения напряжения. Если в цепь включить вольтметр, то сопротивление цепи уменьшится. Чтобы свести это уменьшение к минимуму, следует делать сопротивление вольтметра намного большим по сравнению с сопротивлением цепи.5. Объясните необходимость использования добавочного сопротивления к вольтметру. Как выбирается величина добавочного сопротивления?
Для увеличения пределов измерения вольтметра к нему можно подключить дополнительное сопротивление. Если необходимо увеличить Umax в n раз, то дополнительное сопротивление должно быть в n раз больше сопротивления вольтметра. Напряжение на дополнительном сопротивлении и на вольтметре будут различаться в (n-1) раз.
Решебник
по
физике
за 11 класс (Касьянов В.А., 2002 год),
задача №13
к главе «Постоянный электрический ток. § 13. Измерение силы тока и напряжения».
Все задачи
← Ответы на вопросы «Постоянный электрический ток. § 12. Расчет силы тока и напряжения в электрических цепях»
1. Миллиамперметр может измерить максимальный ток 10 мА, его сопротивление 9,9 Ом. Какой шунт следует подключить к миллиамперметру для увеличения предела измерения тока до 1 А? Во сколько раз увеличится при этом цена деления прибора?[0,1 Ом; в 100 раз] →
Разница между амперметром и вольтметром и его практическое применение в реальной жизни
Есть два способа измерения электричества; один измеряет ток там, где используется амперметр, а другой измеряет напряжение там, где используется вольтметр.
Оба эти устройства используются в электрических цепях, но основное различие между вольтметром и амперметром заключается в том, что амперметр пригодится для измерения тока, тогда как вольтметр пригодится для измерения напряжения или ЭДС в двух точках электрической цепи.
Разница между амперметром и вольтметром
Амперметр используется для измерения небольшого тока, и результат отображается в миллиамперах, когда он включен последовательно с измеряемой цепью, так что весь ток в цепи проходит через нее.
Вольтметр подключается параллельно к электрической цепи для измерения потенциала. Оба этих устройства имеют одинаковую полярность подключения: отрицательный вывод соединяется с отрицательной полярностью, а положительный вывод соединяется с положительной полярностью источника питания.
| Разница между амперметром и вольтметром | |
|---|---|
| Амперметр | Вольтметр |
Используется для измерения тока. | Используется для измерения напряжения в двух точках. |
| Низкое сопротивление. | Высокое сопротивление. |
| Подключен последовательно со схемой и его точность больше. | Он подключен параллельно схеме и его точность меньше. |
| Изменение диапазона невозможно. | Изменение диапазона возможно. |
| Для идеального амперметра значение сопротивления равно 0. | Для идеального вольтметра значение сопротивления равно бесконечности. |
| Обозначается символом А. | Обозначается символом V. |
Между амперметром и вольтметром были некоторые различия. Если вы хотите узнать больше, загрузите BYJU’S — The Learning App.
СВЯЗАННЫЕ СТАТЬИ:
Часто задаваемые вопросы – Часто задаваемые вопросы
Q1
Что такое амперметр?
Амперметр — это прибор, который используется для измерения электрического тока.
Он включен последовательно с цепью и его точность больше.
Q2
Что такое вольтметр?
Вольтметр — прибор для измерения напряжения в двух точках, включенный параллельно цепи и имеющий точность менее
Q3
Определение напряжения
Напряжение, также называемое электродвижущей силой, представляет собой просто энергию на единицу заряда. Другими словами, напряжение – это разность электрических потенциалов между двумя точками.
Q4
Определить ток.
Ток — это просто скорость протекания электрического заряда. Проще говоря, ток — это скорость, с которой электрический заряд течет по цепи в определенной точке.
Q5
Что такое текущая электроэнергия?
Текущее электричество определяется как поток электронов от одного участка цепи к другому.
Амперметр против Вольтметра: в чем разница
Если вы занимаетесь электромонтажными работами, вы наверняка слышали об амперметре и вольтметре.
Кроме того, есть люди, которые едва понимают разницу. Но есть много вещей, которые нужно знать о различиях между амперметром и вольтметром.
Амперметр — это устройство для измерения величины электрического тока в цепи. Вольтметр измеряет разницу напряжений между двумя точками цепи. Напряжение — это то, что определяет поток тока, поскольку мы все знаем, что ток течет из области высокого напряжения в область низкого напряжения. Между ними существует множество других различий, и их практическая реализация также отличается.
Существуют различные типы амперметров и вольтметров. Отличается и способ их использования.
Для человека, работающего в области электричества, знание основ каждого из них, а также детальных различий между ними очень важно. Итак, это моя попытка сегодня.
Если у вас возникла путаница между амперметром и вольтметром, после прочтения этой статьи вы ее больше не перепутаете.
Что такое амперметр?
Электричество обогревает и освещает наши дома, заводит наши автомобили, питает все наши электронные устройства и т. д. Иногда нам может понадобиться измерить количество электричества, проходящего через устройства, которые мы используем в повседневной жизни.
Амперметр может измерять электрический ток в цепи. Название происходит от ампера, единицы измерения электрического тока. Вы часто будете видеть, что ампер сокращенно обозначается как ампер.
Не волнуйтесь, это одно и то же. Мультиметр — аналогичное устройство. Вы можете измерить ток и другие вещи с помощью мультиметра.
Идеальное сопротивление амперметра должно быть равно нулю, чтобы через него мог протекать весь ток цепи. Но практически каждый амперметр имеет небольшое сопротивление. Измерительная способность амперметра зависит от величины сопротивления.
Заглавная буква A (A) — символическое изображение амперметра в электрической цепи. Амперметр подключается к цепи последовательно, так что все электричество цепи может пройти через амперметр, чтобы получить почти точные показания.
Типы амперметров
Существует 4 типа амперметров. Это амперметр с постоянной подвижной катушкой, амперметр с подвижным железом, электродинамометрический амперметр, амперметр выпрямительного типа.
Давайте кратко рассмотрим их:
Амперметр с подвижной катушкой
С помощью этого амперметра измеряется постоянный ток.
В подвижной катушке с постоянными магнитами (PMMC) амперметр размещается посередине полюсов постоянного магнита.
Отклонение катушки определяется уровнем протекающего тока. Амперметр PMCC используется для измерения постоянного тока.
Амперметр с подвижным железом
Амперметр с подвижным железом также известен как амперметр с подвижной катушкой. Катушка на этом свободно перемещается между двумя полюсами постоянного магнита. Когда через катушку протекает ток, она начинает отклоняться на определенный угол.
Отклонение катушки пропорционально току, протекающему через амперметр. Амперметр с подвижным железом используется для измерения как переменного, так и постоянного тока.
Электродинамометр Амперметр
Электродинамометр используется для измерения переменного и постоянного тока. Точность электродинамометра выше ПММК и МИ.
Амперметр выпрямительного типа
Амперметр выпрямительного типа может измерять переменный ток. В приборах используется выпрямляющий прибор для изменения направления тока, чтобы он направлялся в прибор PMMC.
Этот прибор используется для измерения тока в цепи связи.
Как пользоваться амперметром
Поскольку вольтметр и амперметр разные, способы их использования в цепи также разные. Например, чтобы включить амперметр в цепь, нужно отключить цепь.
Ниже приведено краткое пошаговое руководство по использованию амперметра:
Шаг 1: Настройте тип и диапазон тока амперметра.
Шаг 2: Проверьте внутренний предохранитель амперметра.
Шаг 3: Отключите цепь и подключите выводы амперметра к цепи.
Шаг 4: Снова подключите цепь и снимите показания.
Шаг 5: Отключите питание и снова подключите цепь.
Шаг 6: найдите индукционные датчики, затем расположите датчик вокруг провода питания.
Шаг 7: Установите амперметр на автоматический режим.
Шаг 8: Снимите показания и снимите амперметр.
Более подробная и иллюстрированная инструкция по использованию амперметра. Вы можете найти это здесь.
Что такое вольтметр?
Напряжение электрической цепи можно измерить вольтметром. Используя вольтметр, вы можете определить напряжение или разность электрических потенциалов между двумя точками.
Измерение напряжения необходимо для разработки и обслуживания передовых технологий, но оно также имеет более повседневное и практическое применение.
Возможно, вас смущает напряжение. Все мы знаем, что тепло передается от точки с высокой температурой к точке с низкой температурой.
Газ течет из области высокого давления в область низкого давления. Точно так же электричество должно течь откуда-то куда-то.
Что определяет направление? Это напряжение. Электричество перемещается из области с высоким потенциалом или высоким напряжением в область с низким напряжением.
Вольтметр подключается параллельно цепи, в которой необходимо измерить напряжение. Сопротивление вольтметра больше сопротивления амперметра, поэтому ток не может течь через метр и можно измерить точное значение напряжения.
Следует помнить, что вам не нужно отключать цепь для подключения вольтметра. Простое знание этой информации избавит вас от многих хлопот.
Типы вольтметров
Существует два основных типа вольтметров в зависимости от выходного сигнала; аналоговые вольтметры и цифровые вольтметры.
В зависимости от конструкции выделяют пять типов вольтметров: вольтметр выпрямительного типа, PMMC, вольтметр MI, электродинамический вольтметр, вольтметр индукционного типа.
В зависимости от измерения существует два типа; вольтметр переменного тока и вольтметр постоянного тока.
Аналоговый вольтметр: Аналоговый вольтметр использует указатель для получения показаний. Дисплей использует потребность вместо цифрового дисплея.
Цифровой вольтметр: В отличие от аналоговых вольтметров, цифровые вольтметры отображают как переменное, так и постоянное напряжение. Они дают чтение с использованием цифровых цифровых символов вместо игл или указок.
Вольтметр выпрямительного типа: Вольтметр выпрямительного типа измеряет переменное напряжение и ток.
Вольтметр PMMC: Этот тип вольтметра измеряет протекающий ток, определяя отклонение магнитного поля.
Вольтметр МИ: Вольтметры МИ бывают двух типов; тип притяжения и тип отталкивания.
Тип электродинамометра Вольтметр: Когда вы помещаете проводник с током в магнитное поле, проводник подвергается механической силе из-за отклонения в проводнике.
Индукционный Тип вольтметра: Вольтметр индукционного типа является наиболее распространенным и широко используемым вольтметром.
Как пользоваться вольтметром?
Использование вольтметра и амперметра — это не одно и то же. Вы можете подключить вольтметр к цепи, не отключая ее, в отличие от амперметра: вот как использовать вольтметр в цепи:
Шаг 1: Настройте прибор на измерение напряжения
Шаг 2: Выберите диапазон выше максимального ожидаемого напряжения
Шаг 3: Вставьте измерительные провода
Шаг 4: Осторожно держите щупы
Шаг 5: Прикоснитесь черным щупом к одному отверстию на выходе.
Шаг 6: Прикоснитесь красным щупом к другому отверстию в розетке.
Шаг 7: увеличьте диапазон в случае перегрузки и при необходимости отрегулируйте вольтметр
Шаг 8: Снимите показания вольтметра
Здесь вы найдете отличное руководство по использованию вольтметра.
Это руководство содержит подробные описания и изображения, которые помогут вам лучше понять.
Разница между амперметром и вольтметром
Как вы уже поняли, амперметр и вольтметр совершенно разные. Некоторые отличия вы можете указать сами. Вольтметр измеряет напряжение, а амперметр измеряет ток.
Вольтметр включен в цепь параллельно, а амперметр — последовательно. Идеальное сопротивление амперметра должно быть равно нулю.
Что касается вольтметра, идеальное сопротивление выше, чем у амперметра. Ниже приводится краткое изложение основных различий между ними:
| Признаки | Вольтметр | Амперметр |
|---|---|---|
| Измерительный блок | Вольтметр измеряет напряжение, единицей измерения является вольт. | Амперметр измеряет общую величину тока, единицей измерения является ампер. |
| Соединение в цепи | В цепи параллельно включен вольтметр. | Амперметр включен последовательно в цепь. |
| Сопротивление | Вольтметр имеет высокое сопротивление. | Амперметр имеет низкое сопротивление. |
| Текущая сумма | Через вольтметр проходит небольшой ток. | Через амперметр проходит огромный ток. |
| Цепь | Для подключения вольтметра не требуется отсоединять цепь. | Чтобы подключить амперметр, необходимо отключить цепь. |
| Символ | Символическое представление: V (заглавная буква V). | Символическое представление: А (заглавная буква А). |
Похожие темы
проводит ли электричество углеродное волокно
проводит ли электричество латунь
проводит ли электричество лед
проводит ли электричество нержавеющая сталь
Заключение
Оба амперметра и вольтметра имеют важное значение в электротехнические работы.
