Транзистор pnp и npn

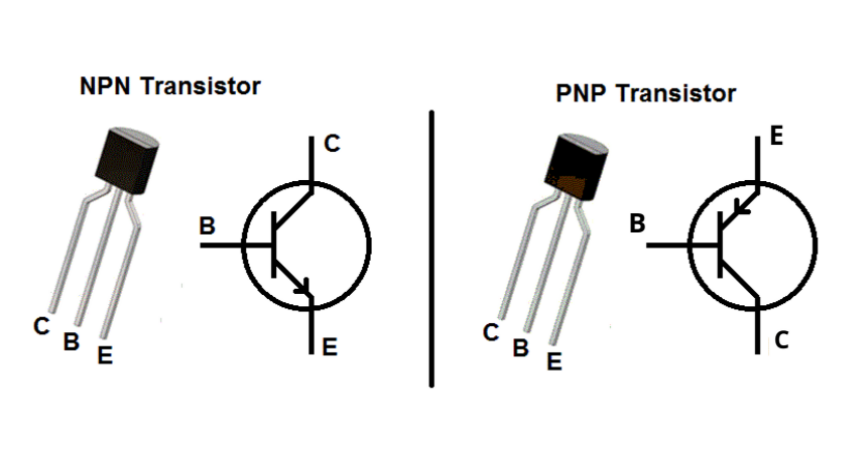

Путаете p-n-p транзистор с n-p-n? Представьте себе, что стрелочка на эмиттере — это автомобиль. Если он движется в стену, то кричите «Писец, Нам Писец! Дубликаты не найдены.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• MUN5333DW1T1G
• Сборки биполярных транзисторов
• Биполярный транзистор как ключ (БТ, BJT)
• В чем разница между NPN и PNP транзисторами?
• Как работает транзистор npn, pnp
• Что такое биполярный транзистор и как его проверить
• Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые
• Работа транзистора
• Устройство и основные физические процессы биполярных транзисторов
• Разница NPN и PNP транзисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: NPN vs PNP

MUN5333DW1T1G

У меня 0 покупок на сумму 0. Микросхемы питания. Расходные материалы для радиоэлектроники. Ваш e-mail: Далее Как это работает? Какое из направлений магазина Вы бы хотели чтобы развивалось лучше? Полупроводники ремонтный ассортимент. Полупроводники радиолюбительский ассортимент. Пассив резисторы, конденсаторы и т.

Расходные материалы флюсы, химия и т. Готовые изделия, инструмент. Все ОК, продолжайте в том же духе. Составные Darlington Цифровые со встроенными резисторами Сборки два и более тр-ра.

Биполярные транзисторы NPN. Не путать с KSC! Мощные низковольтные менее в. Мощные высоковольтные более в. Для строчной развертки НОТ. Все транзисторы проверены, имеют длинные выводы. Транзисторы оригинальные а не китайский новодел. Никакого отношения к 2SD этот транзистор не имеет. Оригинальное изделие ST а не китайская подделка.

Все транзисторы проверены. Биполярные транзисторы PNP. Составные, цифровые, сборки.

Составные Darlington. Цифровые со встроенными резисторами. Сборки два и более тр-ра. Схемотехнически применяется в качестве повторителя-драйвера в схемах управления мощным полевым или IGBT транзистором.

Сборки биполярных транзисторов

О них мы как раз и поговорим в этой статье. Из прошлой статьи мы с вами узнали что такое P-N переход и какими свойствами он обладает. Как вы помните, P-N переход пропускает электрический ток только в одном направлении. В другом направлении блокирует прохождение электрического тока.

Отличие n-p-n транзистора от p-n-p транзистора состоит лишь в том что является «переносчиком» электрического заряда (электроны.

Биполярный транзистор как ключ (БТ, BJT)

Хабр Geektimes Тостер Мой круг Фрилансим. Borizzz Borizzz. Добрый день, подскажите, разница pnp и npn транзисторов только в том, что у npn транзистора ток течет от коллектора на эмиттер, а у pnp наоборот, от эмиттера к коллектору? Borizzz Borizzz Автор вопроса. Написано более двух лет назад. Александр NeiroNx. Ответ написан более двух лет назад. Нравится 3 5 комментариев Facebook Вконтакте Twitter Google. Так-то «идентичные» pnp и npn еще немного отличаются и по каким-то характеристикам, но в среднем на это не обращают внимания.

В чем разница между NPN и PNP транзисторами?

Биполярные транзисторы управляются током, а не напряжением. По рассеиваемой мощности различают маломощные до мВт, средней мощности от 0,1 до 1 Вт и мощные транзисторы больше 1 Вт. Когда говорят о транзисторах, то обычно имеют в виду биполярные транзисторы. Биполярные транзисторы изготавливаются из кремния или германия.

Не усиливает КТА.

Как работает транзистор npn, pnp

Существуют два основных вида транзисторов: полевые и биполярные. В этом материале я вам расскажу об устройстве биполярных транзисторов и мы поговорим о принципе работы и в чем их основное различие. Итак, поехали. Согласно записям официальной истории дату Именно в этот день был представлен общественности первый транзистор, который был собран тремя учеными, а именно: Д. Бардин, У.

Что такое биполярный транзистор и как его проверить

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Биполярные транзисторы. For dummies Электроника для начинающих Предисловие Поскольку тема транзисторов весьма и весьма обширна, то посвященных им статей будет две: отдельно о биполярных и отдельно о полевых транзисторах. Транзистор, как и диод, основан на явлении p-n перехода.

Путаете p-n-p транзистор с n-p-n? Представьте себе, что стрелочка на эмиттере — это автомобиль. Если он движется в стену, то кричите «Писец, Нам.

Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые

Условно биполярный транзистор можно нарисовать в виде пластины полупроводника с меняющимися областями разной проводимости, состоящие из двух p-n переходов. Причем крайние области пластины обладают проводимостью одного типа, а средняя область противоположного типа, каждая из областей имеет свой персональный вывод. В зависимости от чередования этих областей транзисторы бывают p-n-p и n-p-n проводимости, соответственно.

Работа транзистора

ВИДЕО ПО ТЕМЕ: ПРИНЦИП РАБОТЫ ТРАНЗИСТОРА (Транзистор — это просто-8)

Мы уже рассматривали с вами, как устроены полевые транзисторы, которые обязательно присутствуют на каждой материнской плате компьютера. Усаживайтесь поудобнее — сейчас мы сделаем интеллектуально усилие и попытаемся разобраться, как устроен. Биполярный транзистор — это полупроводниковый прибор, который широко применяется в электронных изделиях, в том числе и компьютерных блоках питания. Биполярный транзистор представляет собой трехслойную структуру с чередующимися видами полупроводников. Так как существуют полупроводники двух видов, положительные positive, p-типа и отрицательные negative, n-типа , то может быть два типа такой структуры — p-n-p и n-p-n.

Приветствую вас дорогие друзья!

Устройство и основные физические процессы биполярных транзисторов

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Схемы включения биполярных транзисторов.

Разница NPN и PNP транзисторов

Существует два основных типа транзисторов — биполярные и полевые. Транзистор имеет три вывода, известные как эмиттер Э , база Б и коллектор К. На рисунке, приведенном ниже, изображен NPN транзистор где, при основных режимах работы активном, насыщении, отсечки коллектор имеет положительный потенциал, эмиттер отрицательный, а база используется для управления состоянием транзистора.

9. Биполярные транзисторы типа p-n-p и n-p-n (принцип действия, характеристики).

Биполярный транзистор — трёхэлектродный полупроводниковый прибор с 2-мя эл-но-дырочными переходами для усиления и регенерирования электрических сигналов.

По способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от других разновидностей, основными носителями являются и электроны, и дырки (от слова «би» — «два»).

По изготовлению различают: сплавные, планарные, диффузионно-сплавные, мезосплавные, эпитоксиально-планарные.

Биполяр. тр-ор управляется током. Экстракция – переход носителей из Б в К(поле потенциального барьера при этом увеличивается)

Электрод, подключённый к центральному слою, называют базой, электроды, подключённые к внешним слоям, называют коллектором и эмиттером. На простейшей схеме различия между коллектором и эмиттером не видны. В действительности же коллектор отличается от эмиттера, главное отличие коллектора — бо́льшая площадь p — n-перехода. Кроме того, для работы транзистора абсолютно необходима малая толщина базы.

В активном режиме работы транзистор включён так, что его эмиттерный переход смещён в прямом направлении (открыт), а коллекторный переход смещён в обратном направлении. Для определённости рассмотрим npn транзистор, все рассуждения повторяются абсолютно примерно равны

Нормальный активный режим: переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт)

Инверсный активный режим: эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения: Оба p-n перехода смещены в прямом направлении (оба открыты).

Режим отсечки: в данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты). Через тр-ор течет небольшой ток. Управление отсутствует

Л юбая схема включения транзистора характеризуется двумя основными показателями:

Коэффициент усиления по току Iвых/Iвх.

Входное сопротивление Rвх=Uвх/Iвх

Схема включения с общей базой.

Коэффициент усиления по току: Iвых/Iвх=Iк/Iэ=α [α<1]

Входное сопротивление Rвх=Uвх/Iвх=Uбэ/Iэ.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Недостатки схемы с общей базой: малое усиление по току, так как α < 1; Малое входное сопротивление; Два разных источника напряжения для питания.

Достоинства: Хорошие температурные и частотные свойства. Высокое допустимое напряжение

Схема включения с общим эмиттером.

Подключение имеет усиление и по току и по напряжению.

Т ок течет через нагрузку, если транзистор закрыт, и наоборот. Если нагрузка маломощна, то подключают R-один штрих. R-два штриха используют в реле.

Iвых = Iк

Iвх = Iб

Uвх = Uбэ

Uвых = Uкэ

Коэффициент усиления по току: Iвых/Iвх=Iк/Iб=Iк/Iэ-Iк = α/1-α = β [β>>1]

Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб

Достоинства: Большой коэффициент усиления по току, Большой коэффициент усиления по напряжению, Наибольшее усиление мощности, Можно обойтись одним источником питания, Выходное переменное напряжение инвертируется относительно входного.

Недостатки: Худшие температурные и частотные свойства по сравнению со схемой с общей базой

Схема с общим коллектором.

Iвых = Iэ

Iвх = Iб

Uвх = Uбк

Uвых = Uкэ

Коэффициент усиления по току: Iвых/Iвх=Iэ/Iб=Iэ/Iэ-Iк = 1/1-α = β [β>>1]

Входное сопротивление: Rвх=Uвх/Iвх=(Uбэ+Uкэ)/Iб

Д остоинства: Большое входное сопротивление, Малое выходное сопротивление

Недостатки: Коэффициент усиления по напряжению меньше 1.

Схему с таким включением называют «эмиттерным повторителем».

Разница между датчиками PNP и NPN

Многие конфигурации и стандарты ПЛК различаются даже от одного поставщика.

Но в каждом из них есть общие компоненты и понятия. Соединения Sink & Source — это типы соединений, представленные у большинства поставщиков ПЛК.

Сегодня мы узнаем, как сделать соединение Sink или Source , а также проясним разницу между обоими соединениями.

Входы и выходы ПЛК необходимы для контроля и управления процессом. И входы, и выходы можно разделить на два основных типа: логические и непрерывные.

Рассмотрим пример с лампочкой. Если его можно только включить или выключить, то это логический контроль. Если свет может быть затемнен до различных уровней, он является непрерывным. Непрерывные значения кажутся более интуитивными, но логические значения предпочтительнее, поскольку они обеспечивают большую уверенность и упрощают управление.

В результате большинство приложений управления (и ПЛК) используют логические входы и выходы для большинства приложений. Следовательно, мы обсудим логический ввод-вывод и оставим непрерывный ввод-вывод на потом.

Входные данные поступают от датчиков, преобразующих физические явления в электрические сигналы.

Типичные примеры датчиков перечислены ниже в относительном порядке популярности.

• Датчики приближения – используют индуктивность, емкость или свет для логического обнаружения объекта.
• Переключатели – механические механизмы размыкают или замыкают электрические контакты по логическому сигналу.
• Потенциометр – непрерывно измеряет угловое положение, используя сопротивление.
• LVDT (линейный регулируемый дифференциальный трансформатор) – измеряет линейное перемещение

непрерывно с использованием магнитной муфты.

Разница между датчиками PNP и NPN

Прежде всего, вы должны заметить, что разница между подключениями стока и источника зависит от того, говорите ли вы о входах или выходах ПЛК, здесь мы говорим о входах ПЛК.

Рассмотрение бесконтактных выключателей в качестве примера поможет вам прояснить этот момент.

У нас есть два типа бесконтактных переключателей (PNP – NPN):

Электрически бесконтактный переключатель типа PNP выдает ток от датчика с (+) напряжением. Бесконтактный переключатель типа NPN получает ток на датчик с (-) напряжением. Как показано на рис. (1).

Рисунок 1

Структура датчиков приемника и источника

Датчики приемника позволяют току течь в датчик к общему напряжению, в то время как датчики истока позволяют току течь из датчика от положительного источника.

В обоих этих методах основное внимание уделяется протеканию тока, а не напряжению.

Датчик NPN (тонущий)

Как показано на рис. (2), датчик реагирует на физическое явление. Если датчик неактивен (ничего не обнаружено), то на активной линии низкий уровень и транзистор выключен, это похоже на разомкнутый переключатель.

Это означает, что на выходе NPN не будет входного/выходного тока.

Рисунок 2

Когда датчик активен, активная линия становится высокой. Это включит транзистор и эффективно закроет ключ.

Это позволит току течь от датчика к земле (и, следовательно, тонуть). Напряжение на выходе NPN будет снижено до V-.

Примечание:

Напряжение всегда будет на 1-2 В выше из-за транзистора. Когда датчик выключен, выход NPN будет плавающим, и любая цифровая схема должна содержать подтягивающий резистор.

Датчик PNP (Sourcing)

Здесь на рис. (3) мы видим, что датчик реагирует на физическое явление.

Если датчик неактивен (ничего не обнаружено), то активная линия имеет высокий уровень и транзистор выключен, это похоже на размыкание переключателя. Это означает, что на выходе PNP не будет токового входа/выхода.

Рисунок 3

Когда датчик активен, активная линия становится высокой. Это включит транзистор и эффективно закроет ключ. Это позволит току течь от V + через датчик к выходу (следовательно, к источнику). Напряжение на выходе PNP будет увеличено до V+.

Примечание:

напряжение всегда будет на 1-2В ниже из-за транзистора. В выключенном состоянии выход PNP будет плавающим, при использовании с цифровой схемой потребуется подтягивающий резистор.

Ресурсы

• Автоматизация производственных систем с помощью ПЛК.

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать Далее:

• Цикл сканирования в Siemens PLC
• Облачные проекты SCADA
• Система обнаружения газа на основе PLC
• Создание нового проекта в Studio 5000
• Rockwell Allen Bradle первым получать эксклюзивный контент прямо на вашу электронную почту.

  Обещаем не спамить. Вы можете отписаться в любое время.

  Недействительный адрес электронной почты

  Как выбрать между PNP и NPN

  Читатель Control Design пишет: Мой вопрос возникает из-за машин, которые мы получили на нашем заводе в Аризоне от OEM-производителя из Азии. Все цифровые входные модули 24 В постоянного тока ПЛК были NPN (источник 24 В постоянного тока), а стандартом нашего предприятия являются входы PNP (приемные входы 24 В постоянного тока). Эти уровни сигнала (модуль ввода-вывода с датчиком-источником по сравнению с входом-приемником с датчиком-источником), по-видимому, удвоят количество входных модулей и запасных частей датчика, которые мы храним. Нам нужно принять некоторые решения относительно транзисторов NPN и PNP.

  Меня попросили четко задокументировать электрические стандарты, относящиеся к NPN и PNP, а также другим уровням сигналов ввода-вывода в стандарте на оборудование. Вопрос заключается в том, какие датчики уровня сигнала и модули ввода/вывода следует стандартизировать — NPN или PNP — на нашем заводе в США, и почему уровни сигналов кажутся разными (отрицательный или положительный тип) на оборудовании из Азии? Кроме того, правильно ли я понимаю терминологию, например, когда датчик-источник подключается к входу-приемнику, это конфигурация PNP?

  В стандартах я также хотел указать, когда следует использовать подтягивающий резистор. Это способ преобразования NPN в уровень сигнала PNP, или я путаю это с входом с открытым коллектором? Или лучше установить оптоизолятор или просто заменить модуль ввода-вывода и датчики? Наконец, есть ли другие уровни напряжения сигнала, которые я должен задокументировать, такие как 5 В постоянного тока и 120 В переменного тока, которые будут иметь NPN по сравнению с PNP или другие проблемы с сигналом?

  Датчики PNP для завода в США

  Томас Коллек, инженер по технологии датчиков, Turck :  Для рынка США стандартизация датчиков PNP была бы лучшим вариантом, поскольку они более популярны и их легче найти, чем их Аналоги НПН. Датчики PNP также легче понять и устранить неполадки для технических специалистов, поскольку датчик выдает сигнал напряжения высокого уровня, когда выход активен. Тем не менее, это почти всегда сводится к личным предпочтениям и тому, какие датчики вам легче найти.

  Исторически так сложилось, что в Азии датчики NPN раньше стандартизировались, в то время как в Европе популярен выбор PNP.
