Осцилляторы. Виды и устройство. Работа и применение. Особенности

Осциллятором называют систему, в которой периодически совершается повторение какого-либо показателя. Осцилляторы в технике играют важную роль, так как любая физическая система представляется в виде осциллятора. Элементарными осцилляторами можно назвать маятник и контур колебаний. Электрические осцилляторы выполняют преобразование постоянного тока в переменный, образуют колебания определенной частоты управляющей схемой.

Существует много различных видов осцилляторов:

• Синусоидальным сигналом.
• Прямоугольным сигналом.
• Пилообразным сигналом.
• Кварцевые осцилляторы.
• Треугольным сигналом.
• Низкой частоты.
• Высокой частоты.
• Переменной частоты.
• Постоянной частоты.

Осцилляторы Ройера

Чтобы превратить постоянное напряжение в прямоугольные импульсы, либо для создания электромагнитных колебаний для других нужд, можно использовать осциллятор Ройера. Его еще называют генератором. Такое устройство состоит из двух биполярных транзисторов, двух резисторов, двух емкостей, а также трансформатор.

Транзисторы функционируют в режиме ключей, трансформатор дает возможность создать обратную связь, разъединить гальванически первичную и вторичную обмотки.

В начальный период времени, при подаче напряжения незначительные токи коллектора начинают протекать от источника по транзисторам. Транзистор VТ1 откроется раньше, магнитный поток, который пересекает обмотки, будет повышаться, а ЭДС обмоток будет также расти. В основных обмотках 1 и 4 ЭДС будут такими, что транзистор VТ1 откроется, а другой транзистор VТ2 закроется.

Ток коллектора VТ1 и магнитный поток в трансформаторе будут повышаться до момента его насыщения. В этот момент ЭДС обмоток будет равна нулю. При этом коллекторный ток транзистора VТ1 станет уменьшаться.

Полярность ЭДС обмоток изменится на обратную, и транзистор VТ1 станет закрываться, а транзистор VТ2 откроется, так как основные обмотки симметричны.

Коллекторный ток VТ2 будет повышаться до момента, когда прекратится повышение магнитного потока, и когда ЭДС обмоток снова станет нулевой, коллекторный ток VТ2 станет снижаться, магнитный поток – уменьшаться, ЭДС изменит свою полярность. VТ2 закроется, при этом откроется транзистор VТ1, и весь процесс повторится.

Частота осциллятора Ройера взаимосвязана с параметрами блока питания и со свойствами магнитопровода по следующей зависимости:

U п — напряжение; ω — число витков; S — сечение сердечника; B _н — индукции.

При насыщении сердечника ЭДС будет неизменной, поэтому при подключении нагрузки к вторичной обмотке, форма импульсов ЭДС станет прямоугольной. Сопротивления в основных цепях транзисторов выравнивают функционирование преобразователя, а емкости помогают оптимизировать форму напряжения на выходе.

Генераторы Ройера могут функционировать на частотах, достигающих нескольких сотен кГц. Это зависит от магнитных характеристик магнитопровода трансформатора.

Сварочные осцилляторы

Чтобы облегчить поджигание дуги во время сварки и для ее устойчивости используют так называемые сварочные устройства. Это генераторы повышенной частоты, служащие для эксплуатации с обычными источниками напряжения. Сварочный осциллятор выполнен в виде искрового генератора колебаний на основе повышающего трансформатора низкой частоты с разностью потенциалов на вторичной обмотке до 3000 вольт.

В схеме также имеется блокировочный конденсатор, обмотка связи, контур колебаний, разрядник. С помощью контура колебаний, являющимся основной частью осциллятора, действует трансформатор высокой частоты.

Колебания ВЧ проходят по трансформатору, и ВЧ напряжение поступает на дуговой зазор. Блокировочная емкость предохраняет шунтирование источника напряжения дуги. В цепь сварки также входит дроссель для качественной изоляции обмотки.

Сварочный осциллятор до 0,3 кВт выдает импульсы в несколько мс. Этого хватает для быстрого поджигания электрической дуги. Ток ВЧ и высокого напряжения накладывается на действующую сварочную цепь.

Виды сварочных осцилляторов

• Постоянные.
• Импульсные.

Устройства постоянного действия функционируют без перерыва при сварке, образуя дугу наложением дополнительного тока ВЧ и напряжения до 6 кВ. Возбуждение электрической дуги осуществляется с помощью наложения высокой частоты на токоведущие части. Дуга может возникать без касания электрода со свариваемыми деталями. Такой ток не причиняет вреда работнику, если соблюдены все требования охраны труда. Электрическая дуга ВЧ тока горит ровным пламенем даже при незначительном токе.

Большей эффективностью обладают сварочные аппараты при последовательной схеме включения, так как при этом нет необходимости в высоковольтной защите. В процессе эксплуатации от разрядника слышны легкие потрескивания по промежутку до двух миллиметров. Этот зазор настраивают перед началом сварки специальным регулировочным винтом, при отключенном питании.

При работе на сварочном аппарате от переменного тока применяют импульсные устройства, которые способны поджечь электрическую дугу при изменении полярности тока. Это такие аппараты, которые предназначены для подачи синхронных импульсов в тот момент, когда меняется полярность. Вследствие этого намного упрощается повторное образование электрической дуги.

Это дает возможность уменьшить напряжение холостой работы трансформатора до 40 вольт. Импульсные устройства используют только для сварки с применением защитных газов неплавящимися электродами. Импульсные сварочные устройства имеют повышенную устойчивость в работе, по сравнению с обычными осцилляторами. Они не образуют радиопомех, однако, из-за нехватки напряжения не могут обеспечить дугу без осциллятора на первоначального розжига и импульсного возбудителя.

В устройство такого осциллятора входят специальные емкости, получающие заряд от особого блока питания. Они поддерживают стабильное горение дуги.

Такое устройство используется для сварки электродами для обработки аргона, цветных металлов, а также и обычными электродами.

Принцип действия

Основной процесс действия электрического осциллятора можно показать на примере контура колебаний, который состоит из конденсатора С и индуктивности L. После подключения выводов заряженного конденсатора с катушкой, он начинает разряжаться. Вследствие чего энергия конденсатора медленно модифицируется в электромагнитное поле.

После полного разряда емкости, энергия переходит в катушку. После этого заряд продолжает перемещаться по катушке, и снова заряжает конденсатор в обратной полярности, какая была сначала.

Затем конденсатор снова начинает разряжаться на катушку. И так все периоды колебаний этот процесс будет иметь повторения, до тех пор, пока не затухнут колебания вследствие рассеивания энергии в диэлектрике между пластинами емкости, на сопротивлении обмотки катушки.

В этом примере контур колебаний — наиболее простой осциллятор. В нем происходят изменения показателей: индукции, тока, напряженности, напряжения между пластинами емкости, заряда емкости. При этом существуют затухающие свободные колебания.

Для того, чтобы сделать колебания незатухающими, требуется восполнение рассеивания электрической энергии. При восполнении энергии необходимо следить за тем, чтобы амплитуда колебаний оставалась постоянной, и не выходила за пределы заданной величины. Чтобы достигнуть выполнения этой задачи в схему включают цепь обратной связи.

В результате осциллятор становится схемой усилителя с обратной связью. В этой схеме часть выходного сигнала поступает на активный элемент управляющей схемы. Итогом ее действия в колебательном контуре возникают синусоидальные колебания, которые имеют неизменную частоту и амплитуду. Другими словами синусоидальные осцилляторы функционируют благодаря притоку энергии, поступающей от активных элементов к пассивным. При этом процесс поддерживается с помощью цепи обратной связи. Форма колебаний изменяется незначительно.

Требования к использованию

Для того, чтобы применять осцилляторы, необходима их регистрация в специальных органах электросвязи.

Также необходимо соблюдать и другие условия эксплуатации:

• Устройство можно применять как снаружи помещений, так и в закрытых пространствах.
• Перед началом работы необходимо подключить аппарат к контуру заземления.
• Запрещается применять устройство в условиях сильной запыленности, с наличием паров или химических агрессивных газов.
• Функционирование осциллятора разрешается при величине атмосферного давления до 106 килопаскалей, влажность должна быть не более 98%.
• Эксплуатационный диапазон температур должен находиться в интервале – 10 +40 градусов.
• Запрещается эксплуатация устройства вне помещений при снеге или дожде.

В настоящее время в торговой сети осцилляторы широко представлены в специализированных магазинах. Также его можно изготовить самостоятельно. Чтобы изготовить осциллятор своими руками, необходимы специальные знания в электротехнике по вопросам подключения электрических цепей, правильный выбор составных частей и деталей. Основным элементом является трансформатор высокого напряжения.

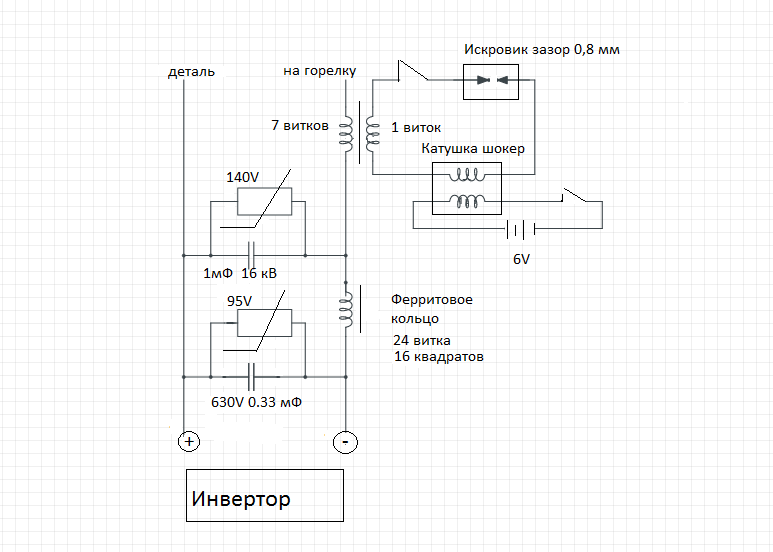

Самодельные осцилляторы можно изготовить по самой элементарной схеме. В состав устройства будет входить трансформатор, регулирующий напряжение, и разрядник, который выдерживает прохождение мощной электрической дуги.

Управление устройства осуществляется кнопкой, которая одновременно подключает разрядник и подачу газа в область производства сварки. Высокочастотные импульсы, которые должны обеспечить надлежащую эффективность сварки, создаются трансформатором, имеющим высокое напряжение и разрядником.

На выходе такой сварочный аппарат имеет два контакта: положительный и отрицательный. По положительному электроду поступает ток от трансформатора, подключается к сварочной горелке, а второй провод подключается на свариваемые детали.

Меры безопасности

Для работы с осциллятором требуется квалификация и навык работы со сварочными аппаратами. При использовании подобных устройств требуется соблюдение безопасных приемов работы.

Во время эксплуатации необходимо непрерывно осуществлять контроль за правильностью подключений к сварочной цепи, контролировать надежность контактов на их качество соединения и исправность. Также при работе необходимо применять защитный кожух, который одевается и снимается с устройства только при отключенном питании. Также необходимо постоянно следить за состоянием разрядника, очищать его поверхность от нагара с помощью шлифшкурки.

Похожие темы:

• Инверторные сварочные аппараты. Как выбрать. Типы и работа
• Сварочный аппарат (Часть 1). Типы и особенности. Сварка. Дуга. Применение
• Сварочный аппарат (Часть 2). Виды и особенности. Применение. Как выбрать
• Преобразователь напряжения 12-220 (Инвертор). Виды и параметры
• ИБП для дома. Виды и особенности. Устройство и работа. Как выбрать
• Инверторы для солнечных батарей. Виды и особенности. Работа
• Плазморез. Виды и устройство. Плюсы и минусы. Как выбрать

Осциллятор в сварочном аппарате: Принцип действия и назначение

Осциллятор облегчает поджиг электрической дуги при ручной сварке и плазменной резке. Рассмотрим более детально, что это такое, каковы преимущества аппаратов с осцилляторами, где они пригодятся и как работают. Это поможет начинающим сварщикам определиться, нужна ли вам модель с таким вспомогательным устройством.

• Что такое сварочный осциллятор
• Преимущества аппаратов с осциллятором
• При каких обстоятельствах пригодится осциллятор
• Устройство и принцип работы осциллятора
• Отличия по принципу работы
• С каким оборудованием применяется осциллятор
• Варианты комплектации оборудования осциллятором

Что такое сварочный осциллятор

Осциллятор вырабатывает ток с частотой 100-500 кГц и напряжением 3000-5000 В. Он кратковременно накладывается на основной сварочный ток и облегчает поджиг электрической дуги. В момент включения осциллятора создается однопоточная передача импульса, которая выглядит как тонкая молния. Она пробивает воздушный зазор между кончиком электрода и изделием при расстоянии 10-13 мм, возбуждая электрическую дугу без физического касания электродом поверхности заготовки.

Преимущества аппаратов с осциллятором

В сварочных аппаратах без осциллятора, чтобы возбудить дугу для сварки, необходимо подключить зажим массы к изделию, а концом электрода постучать по месту стыка. Физический контакт вызывает замыкание положительного и отрицательного полюсов. Если в этот момент быстро отвести конец электрода на расстояние 3-5 мм от поверхности изделия, появится электрическая дуга с температурой 3000-5000 ⁰С (зависит от выставленной силы тока).

От ее тепла плавятся кромки основного металла и сам электрод (или присадочный металл). Если воздушный зазор увеличить, дуга гаснет. Пока электрод горячий, зажечь дугу очень легко – достаточно поднести его кончик к поверхности металла и слегка коснуться. В холодном состоянии это сделать сложнее. По мере остывания на поверхности металла появляются окислы, ухудшающие контакт. Впоследствии даже плотного прикосновения кончика электрода к изделию уже недостаточно – нужно стучать по поверхности.

Все это занимает дополнительное время, когда нужно проложить не один шов, а 100-200 коротких швов за день.

Если рука сварщика еще не «набита», во время замыкания полюсов для возбуждения дуги он может не успеть отодвинуть кончик от поверхности, и электрод прилипнет. Тогда понадобится наклонять горелку из стороны в сторону, чтобы оторвать электрод. Это отнимает время и портит внешний вид изделия. Можно погнуть вольфрамовый электрод, или его тонкая часть оторвется и останется на заготовке.

Использование сварочных аппаратов с осциллятором дает следующие преимущества:

• Экономится время на возбуждение дуги. Не нужно стучать многократно по изделию, не важно, это первый поджиг или повторный – все происходит мгновенно.
• Экономится время на заточку электрода. В случае аргоновой сварки каждое касание вольфрамовой иглой по поверхности металла немного притупляет ее. Еще на вольфрам налипают брызги расплавленного металла. Когда жало становится толстым и грязным, расширяется электрическая дуга и ширина шва. Приходится чаще прерывать процесс и затачивать электрод. Каждая заточка сокращает длину стержня. С осциллятором вольфрамовые электроды служат дольше.
• Сохраняется чистота поверхности. При чирканье электродом о поверхность, на ней остаются следы поджига электрической дуги. Если это лицевая сторона изделия, понадобится шлифовка, чтобы убрать черные точки. Высокий разряд осциллятора не оставляет следов, что сокращает время на последующую обработку детали.

При каких обстоятельствах пригодится осциллятор

Сварочный аппарат с осциллятором пригодится при работе с легированными сталями и цветными металлами (алюминий, медь). Еще с таким устройством легче сваривать тонколистовое железо 0,6-0,8 мм, поскольку при работе с ним сила тока минимальная и при небольшом увеличении воздушного зазора дуга гаснет.

Осциллятор упрощает поджиг.

Сварка миниатюрных конструкций, например капсул, трубок, тоже упрощается с высокочастотным поджигом, ведь не нужно стучать по небольшому изделию, сдвигая его. Можно обойтись без дополнительных приспособлений по закреплению детали. Если нержавеющее изделие будет впоследствии полироваться до зеркального вида поверхности, поджиг дуги осциллятором оставит меньше следов и сократит обработку.

Устройство и принцип работы осциллятора

Сварочный осциллятор состоит из:

• двух трансформаторов (понижающего и повышающего),

• дросселя,

• разрядника (накопительного конденсатора),

• дросселя,

• блокирующего конденсатора,

• колебательного контура.

По сути, это искровой генератор, выдающий затухающие колебания.

Работает осциллятор следующим образом:

1. Вторичное напряжение с трансформатора заряжает конденсатор.
2. Когда достигается определенная величина, срабатывает разряд.
3. Замыкается колебательный контур, что вызывает импульсы заданной частоты.
4. Все это накладывается на дуговой промежуток.
5. Чтобы не возникло шунтирование, в работу вступает блокировочный конденсатор.
6. Для защиты изоляции обмотки трансформатора предусмотрен дроссель.

Отличия по принципу работы

Сварочные осцилляторы могут работать с постоянным и переменным сварочным током, но по разной технологии. В случае постоянного тока высокочастотный импульс кратковременно накладывается на сварочный ток при старте, когда сварщик нажимает кнопку на горелке. После возбуждения электрической дуги, разряд гаснет и не появляется до следующего нажатия. У постоянного тока движение электронов происходит всегда в одну сторону, поэтому дуга горит стабильно.

При работе с переменным током осциллятор вынужден регулярно посылать импульсы, поскольку направление движения электронов меняется до 100 раз в секунду. Высокочастотный импульс постоянного действия поддерживает стабильное горение дуги и улучшает качество шва. Этот вариант практичен для сварочных трансформаторов.

С каким оборудованием применяется осциллятор

Хотя варить инверторами ММА с осциллятором было бы удобно, такие модели не комплектуются высокочастотным поджигом, поскольку используются для неответственных соединений и простых задач по сварке. А вот аппараты для аргоно-дуговой сварки с осциллятором очень востребованы. Модели с контактным поджигом для TIG-сварки обозначаются как TIG-Lift. Оборудование с бесконтактным поджигом для сварки в среде аргона называется TIG-HF.

Еще бесконтактный поджиг задействуется при плазменной резке CUT. Без этой функции соплом плазмотрона пришлось бы касаться изделия, а после образования контакта и выработки плазмы, быстро переносить струю на линию реза. С высокочастотным поджигом можно сразу поставить плазмотрон в нужное место, нажать кнопку и приступить к резке.

Сопло при этом сохранится чистым и прослужит дольше.

Варианты комплектации оборудования осциллятором

Существует два варианта комплектации сварочного оборудования осцилляторами – внутренняя установка и внешняя. Рассмотрим, особенности, чтобы понять, что лучше.

Внешнее оснащение осциллятором

Это независимый блок, который подключается между источником тока и горелкой/плазмотроном. Таким устройством можно оснастить любую модель, даже если с завода у нее не было высокочастотного поджига. По качеству работы внешний осциллятор ничем не уступает аналогам, но такое исполнение сказывается на удобстве транспортировки сварочного оборудования. Если приходится периодически перевозить/переносить аппарат на другое место, дополнительное устройство усложняет ситуацию.

Само подключение внешнего осциллятора к сварочному аппарату требует знания электрооборудования, чтобы все сделать правильно. В противном случае можно нарушить схему работы и перестанет подаваться защитный газ или основной сварочный ток.

Внутреннее оснащение осциллятором

Многие производители сварочного оборудования выпускают аппараты со встроенными осцилляторами для высокочастотного поджига. Все в одном корпусе с источником питания и заводским подключением. Работает надежно, не занимает дополнительное место, удобно для транспортировки.

Например, среди аргоновых сварочных аппаратов такая модель – БАРСВЕЛД Profi TIG-217 DP AC/DC. Варит постоянным и переменным током, подходит для нержавейки, алюминия и черного металла. HF-поджиг содействует простому возбуждению дуги и продлевает срок службы вольфрамового электрода. Габариты корпуса при встроенном осцилляторе составляет 48х20х29 см.

Если нужен аппарат воздушно-плазменной резки с высокочастотным поджигом, обратите внимание на Aurora PRO AIRFORCE 80. Модель режет углеродистую сталь сечением до 30 мм. Оптимальный показатель толщины металла для продолжительной резки – 25 мм. Дистанционный поджиг дуги облегчает начало работы. Другие сварочные аппараты со встроенным HF-поджигом можно посмотреть в каталоге.

Ответы на вопросы: про осциллятор для сварки

Какой осциллятор лучше – внешний или внутренний?

СкрытьПодробнее

По качеству работы разницы нет. Внутренний осциллятор, встроенный в сварочный аппарат, делает оборудование более компактным и удобным для хранения и транспортировки.

Может ли осциллятор ударить током сварщика?

СкрытьПодробнее

Если все собрано и подключено правильно, то удары током со стороны осциллятора исключены. Порой получить удар напряжением можно, если контакт массы плохой, отпал или сварщик забыл его подключить. При этом перчатки сварщика должны быть влажными (от пота, воды). Тогда высокочастотный импульс пройдет сквозь тело.

Насколько сильно осциллятор бьет током?

СкрытьПодробнее

Разработчики снабдили устройства высокочастотного поджига защитными функциями, поэтому, когда нет контакта с массой, полный объем напряжения не подается. Если у сварщика мокрые перчатки, ток лишь неприятно щиплет за руку.

Какой по габаритам и весу внешний осциллятор для сварки?

СкрытьПодробнее

Это зависит от характеристик конкретной модели. Например, популярный вариант ОССД-300 имеет размеры 26х24х13 см и весит 4,5 кг. Ввиду этого выгоднее приобретать инверторы TIG со встроенным высокочастотным поджигом, которые будут чуть крупнее внешнего осциллятора.

На что обращать внимание при выборе внешнего осциллятора для сварки?

СкрытьПодробнее

Важен параметр максимального сварочного тока, на который рассчитана вторичная обмотка при последовательной схеме подключения в сварочную цепь. Характеристика должна соответствовать возможностям сварочного трансформатора по выдаваемому току.
