Приставка осциллограф к компьютеру своими руками на базе Arduino


Что нужно использовать?

Одним из наиболее оптимальных вариантов является программа Osci, которая имеет интерфейс, схожий со стандартным осциллографом: на экране есть стандартная сетка, при помощи которой вы можете самостоятельно измерить длительность, или же амплитуду.

Из недостатков данной утилиты можно отметить то, что она работает несколько нестабильно. В процессе своей работы программа может иногда зависать, а для того, чтобы потом ее сбросить, нужно будет использовать специализированный Task Manager. Однако все это компенсируется тем, что утилита имеет привычный интерфейс, является достаточно удобной в использовании, а также отличается достаточно большим количеством функций, которые позволяют сделать полноценный осциллограф из компьютера.

Данному самодельному осциллографу далеко до современных моделей, но все-таки он может многое. Вдобавок, он выполнен из доступных и недорогих деталей, имеет неплохие характеристики, удобное управление и минимальные размеры. Скажу сразу, что он рассчитан на звуковую частоту.

Осциллограф microвыполнен на микроконтроллере PIC18F452, а в качестве графического индикатора используется дисплей от мобильного телефона NOKIA 3310. Для того чтобы придать полной портативности осциллографу, он питается от стандартного аккумулятора на 3,7 вольта, через преобразователь на 5 вольт, который выполнен на микросхеме MC34063. Заряжается Осциллограф microот 5 вольт через гнездо miniUSB. Также он может работать от внешнего питания в 5 вольт (USB).

Основная идея (и схема) была взята с филиппинского форума electronicslab. Прошивку на микроконтроллер PIC18F452 и проект в Proteus любезно предоставил пользователь ZuBor с русского форума vrtp. Данный архив можно скачать ЗДЕСЬ. Консультируясь, дополняя и применяя различные приемы, я получил конечный результат. Кстати, в процессе обсуждения был подмечен интересный факт, что дисплеи от NOKIA 3310 подходят не все, даже те, где есть NOKIA и полумесяц. Для данного осциллографа нужен исключительно оригинальный дисплей.

Печатная плата осциллографа разводилась специально под имеющийся в наличии корпус от температурного монитора TempTale4, который имеет внешние габариты 50х90 мм. Аккумулятор взят от MP3 плеера, занимающий практически всю площадь под крышкой, но имеющий толщину всего 2 мм.

Ниже привожу принципиальную схему Осциллографа micro, в которую уже внесены все дополнения, поправки и изменения. Если рассматривать схему по блочно, то она состоит из основного процессора-микроконтроллера, графического индикатора, операционного усилителя, преобразователя напряжения с 3,7 до 5 вольт, и зарядного устройства аккумулятора на LM317. Разведена схема на одностороннем текстолите. Файл в формате *.lay можно скачать ЗДЕСЬ.

Привожу фотографии печатной платы с обеих сторон, чтобы можно было представить, как размещаются на ней детали. Кстати, вместо кнопок были использованы специфические датчики от трехдюймовых дисководов, которые отвечают за наличие дискеты в дисководе и отслеживают положение переключателя, запрещающего запись на нее.

Дисплей от NOKIA 3310 соединяется с печатной платой при помощи тонких многожильных мягких медных проводов. Их можно взять в шнурах, идущих от клавиатуры или мышки.

Щуп осциллографа сделан из стержня от шариковой ручки, в который впаяна игла от швейной машинки. Щуп при транспортировке осциллографа плотно закрывается пластиковым колпачком от медицинской иглы.
При проверке Осциллографа microиспользовался набор программ WaveTool, который можно скачать ЗДЕСЬ.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет. Список запчастей следующий:

  • двусторонняя плата с готовыми дорожками;
  • АЦП AD9288−40BRSZ;
  • система собирается на процессоре марки CY7C68013A;
  • резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
  • паяльник и монтажный фен, паяльная паста, флюс и припой;
  • провод с площадью сечения 0,1 мм2 и лаковым покрытием;
  • тороидальный сердечник для изготовления трансформатора;
  • чип памяти EEPROM flash 24LC64;
  • реле с управляющим напряжением не более 3,3 В;
  • операционные усилители AD8065;
  • преобразователь постоянного тока DC-DC;
  • USB коннектор;
  • стеклотекстолит;
  • разъемы для щупов, корпус для платы.

Desktop.ini на рабочем столе и других папка – зачем используется и что содержит файл

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

  • стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
  • толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
  • сквозная металлизация отверстий;
  • лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Что такое «Дисплей» и чем отличается от экрана или монитора

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

  • сопротивление на 120 кОм:
  • коннектор mini Jake;
  • щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

  1. Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.

  2. Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.

  3. Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
  4. Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
  5. Компьютер запросит драйвера на новое устройство.

  6. Установить их, указав путь к папке.

  7. Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

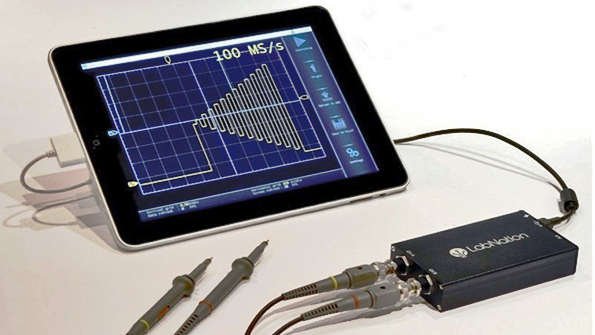

Распространенные заблуждения о USB-осциллографах — блог Digilent

Было много разговоров о USB-осциллографах, поскольку технологии и программное обеспечение становятся все быстрее и совершеннее. С появлением всех этих портативных и новых устройств некоторые разговоры превратились в разговоры об автономном осциллографе и USB-осциллографе, и с любыми горячими дебатами возникают неправильные представления. Будут случаи, когда либо правильное, либо нет решение, лично у меня есть и то, и другое. Но портативные устройства становятся все более полезными в различных и расширенных случаях использования. Например, с Analog Discovery 2, имеющим осциллограф, генератор сигналов, логический анализатор и 8 других инструментов, это очень просто, достаточно для большинства вещей.

С учетом сказанного ниже я изложил некоторые распространенные заблуждения о USB-осциллографах, чтобы попытаться прояснить любое недопонимание!

1. Вам придется таскать с собой дополнительное оборудование

Это верно, если у вас нет ноутбука, который вы все равно носите с собой. С USB-осциллографом вам нужен портативный компьютер для запуска программного обеспечения, но в наши дни большинство людей так или иначе носят с собой ноутбуки. А поскольку ноутбуки становятся одновременно больше и меньше, вы можете получить довольно маленький и мощный компьютер для запуска USB-осциллографа. Это делает ваш компьютер и устройство размером примерно с вашу руку.

Я все равно не могу себе представить, что таскаю с собой автономный осциллограф.

Я солгал. Я так делал, не очень удобно.

Это также может быть правдой в зависимости от выбранного вами USB-прицела. Если это действительно только область USB, то да, вам могут понадобиться другие инструменты. Однако, поскольку большая часть манипуляций с сигналами выполняется в программном обеспечении, многие USB-осциллографы также имеют такие функции, как анализаторы цепей, анализаторы спектра и даже логические анализаторы. Это означает, что в рюкзаке может поместиться целый лабораторный стол с инструментами.

Все оборудование, которым может стать Analog Discovery 2. Осциллограф, генератор сигналов, анализатор цепей, анализатор спектра, анализатор протоколов, статический ввод-вывод, генератор шаблонов, логический анализатор, вольтметр, блок питания и регистратор данных.

2. Они занимают больше места на рабочем столе, чем автономный осциллограф

Это связано с предыдущим пунктом, опять же технически верно. Но в отличие от автономного осциллографа, комбинация USB-осциллографа и ноутбука может анализировать ваши схемы и предоставлять вам место для просмотра и записи данных, воспроизведения музыки, просмотра веб-страниц и общения с друзьями. Дело в том, что ваш ноутбук — это то, что у вас, вероятно, уже есть рядом с вами, и он предоставляет гораздо больше функций, чем просто управление этим USB-прицелом.

Аналоговое открытие 2 и цифровое открытие были рассмотрены! Узнайте, что говорят критики, и примите участие, чтобы получить шанс выиграть один из двух продуктов в розыгрыше. Ссылка в био. #AnalogDiscovery2 #DigitalDiscovery #Oscilloscope #LogicAnalyzer #VariablePowerSupply #DigitalPatternGenerator #ProductReview

Публикация Digilent Inc. (@digilentinc)


3. Будет сложно пользоваться графическим интерфейсом

Графический пользовательский интерфейс большинства USB-осциллографов представляет собой отдельное программное обеспечение, которое вы загружаете и устанавливаете на свой компьютер. Если вы полагаетесь на то, что это будет точно так же, как традиционный прицел, то это может быть немного неожиданно. Однако большая часть программного обеспечения, такого как WaveForms 2015, сочетает внешний вид традиционного осциллографа с функциями пользовательского интерфейса, характерными для настольных приложений. Поэтому, если вы знакомы со своим компьютером, интерфейс должен быть относительно простым для навигации.

Что-то уникальное для USB-осциллографов заключается в том, что если вы застряли или не можете что-то найти, документация часто встроена в программное обеспечение или легко доступна на том же компьютере. Например, WaveForms 2015 открывается с автоматически открытой вкладкой справки. Поэтому, если вы застряли, вы можете быстро поменять вкладки и найти то, что вам нужно. Если вы не можете найти его там, в ресурсном центре есть также полезные руководства.



Еще одна особенность USB-осциллографов заключается в том, что большая часть функций фактически реализована в программном обеспечении. Это означает, что разработчики могут постоянно улучшать внешний вид и производительность устройства, а также добавлять новые функции.

Например, в последних версиях WaveForms 2015 был добавлен анализатор протоколов. Это огромная добавленная стоимость, не требующая дополнительных затрат для конечного пользователя.

WaveForms 2015 слева и WaveForms Legacy справа… пример возможных обновлений.

В частности, в WaveForms 2015 большинство этих изменений функций, исправлений и улучшений вносятся на основе запросов клиентов. На вопросы, опубликованные в разделе осциллографов и инструментов на forum.blog.digilentinc.com, отвечает и читает команда разработчиков WaveForms!

4. Они предоставляют только фиксированные диапазоны шагов

Сначала это может показаться правдой, но это не так. Раскрывающийся список, в котором вы выбираете значения, дает фиксированные значения шага, но вы также можете ввести другое значение. Вы также можете использовать колесо прокрутки мыши или трекпад для более точной настройки значений, как если бы вы использовали ручку на традиционном прицеле.

5. У них очень ограниченный диапазон, некоторые только 5В!

Это зависит от конкретной области, но не является общим правилом. В частности, Analog Discovery 2 имеет входной диапазон от положительного до отрицательного 25 В. Я нашел USB-осциллографы с гораздо более широким входным диапазоном, чем плюс-минус 5 В, и USB-осциллографы с меньшим входным диапазоном.

6. Стоимость осциллографа + ноутбука превышает стоимость отдельного осциллографа

Если у вас нет компьютера, он понадобится вам для работы с USB-осциллографом. Если предположить, что он у вас уже есть, то инвестиции будут состоять только из стоимости USB-осциллографа, которая обычно составляет от 100 до 400 долларов. Теперь давайте откажемся от предположения, что у вас нет ноутбука. Скажем, вы покупаете Analog Discovery 2 за 279 долларов., который, я хотел бы напомнить вам, имеет гораздо больше инструментов, чем автономный осциллограф. Тогда вам понадобится ноутбук. В моем местном магазине электроники вы можете получить Intel Core i7 с жестким диском на 1 ТБ и дополнительным твердотельным накопителем примерно за 1000 долларов, это слишком много для запуска WaveForms, но, возможно, вы захотите запустить Illustrator, Vivado и ISE на в то же время.

Стоимость по-прежнему ниже, чем у отдельного прицела с теми же функциями.

7. Они обмениваются данными через USB, поэтому работают медленно и вяло

Как правило, сбор данных USB-осциллографа происходит на самом устройстве, затем, когда точек данных достаточно, набор данных отправляется через USB в программное обеспечение. Что касается Analog Discovery 2, устройство выполняет сбор данных со скоростью до 100 мс/с до 16 000 отсчетов, затем требуется не менее 6 мс для чтения этих данных на ПК и начала нового сбора данных. Скорость непрерывной потоковой передачи ограничена 1 мс/с. Так что, хотя и ограничен USB, определенно не медленный и вялый.

Как я уже говорил, у меня есть как автономный прицел, так и Analog Discovery 2, и в интересах полного раскрытия информации я могу признать, что у меня был Analog Discovery до того, как я присоединился к Digilent. Понятно, что у каждого есть свои ограничения и сильные стороны, но не позволяйте заблуждениям позволить вам сделать неправильный выбор.

Лично я бы предпочел носить USB-осциллограф в заднем кармане.

Посетите ресурсный центр, чтобы узнать больше об Analog Discovery 2, USB-осциллографах и многом другом.
