TDS3014C: Бюджетный осциллограф (100 МГц)

Цифровой осциллограф TDS3014C от известной американской компании Tektronix предлагает пользователю прецизионную производительность, минимальную погрешность и богатый набор измерительных возможностей по доступной цене. Он является младшей моделью в серии TDS3000, но, несмотря на это, обладает техническими характеристиками приборов первого класса — полоса пропускания 100 МГц, 4 аналоговых входа и частота дискретизации 1,25 Гвыб./с. Стоит отметить, что благодаря уникальной технологии, поддерживающей интерполяцию вида sin(x)/x, устройство сохраняет максимальную скорость сэмплирования вне зависимости от количества задействованных каналов. Аналогичные решения других производителей способны сделать это только в одноканальном режиме. В совокупности с невысокой ценой (по сравнению с конкурентами) это объясняет популярность и высокий спрос у специалистов разных направлений — от преподавателей высших учебных заведений до руководителей промышленных предприятий.

Еще одной отличительной особенностью прибора является высокая скорость захвата данных. В течение одной секунды он способен захватывать до 3600 осциллограмм. Отдельного внимания заслуживает фронтальная панель. Большую часть занимает дисплей с цифровым люминофором, который пришел на смену устаревшему монохромному экрану. Помимо графиков, в различных областях экрана отображаются дополнительные сведения — минимальные и максимальные значения, задействованные режимы и многое другое. Справа и снизу от дисплея расположены клавиши, которые могут быть запрограммированы на вызов часто используемых функций. Технология Zoom и цветовая градация графиков улучшают восприятие информации при работе сразу с несколькими источниками и ускоряют поиск любых, даже малейших отклонений.

Tektronix TDS3014C — уникальное сочетание производительности и надежности

Большой объем встроенной памяти дает возможность сохранять длительные последовательности сигналов. Эта функция пригодится, если Вам требуется обнаружить аномалию, которая возникает при определенных условиях или крайне редко. Многим специалистам хорошо известно, что для обнаружения периодической (плавающей) проблемы порой необходимо несколько часов или даже дней. Предварительно настроив условие запуска, осциллограф начнет сбор информации в нужный момент времени. После проведения испытаний, воспользовавшись USB портом, можно сохранить результаты на съемный носитель. Нажав клавишу печати, Вы можете распечатать полученные осциллограммы без предварительного копирования данных на ПК. При наличии новой версии программного обеспечения на сайте производителя, Вы сможете самостоятельно обновить программное обеспечение, используя тот же USB разъем.

Функциональные особенности и технологические преимущества TDS3014C:

• Частотный диапазон — до 100 МГц;
• 4 входных разъема для захвата сигнала от нескольких источников;
• Сохранение предельной частоты дискретизации на всех каналах;
• Рекордная длина памяти в своем классе — 10000 отсчетов;
• Ручное программирование критериев запуска.

Стандартный комплект поставки:

1. Бюджетный осциллограф Tektronix TDS3014C — 1 шт.
2. Инструкция — 1 шт.
3. Пассивный пробник P6139B, 500 МГц, 10x — 4 шт.
4. Переведенная накладка для передней панели — 1 шт.
5. Шнур питания — 1 шт.
6. Лоток для принадлежностей — 1 шт.
7. Защитная передняя крышка — 1 шт.
8. Программное обеспечение OpenChoice для связи с ПК — 1 шт.
9. NI LabVIEW SignalExpress Tektronix Edition LE — 1 шт.
10. Сертификат отслеживаемой калибровки NIM/NIST — 1 шт.
11. Компакт-диск с документацией — 1 шт.

Оборудование с аналогичными характеристиками — 4 канала; 100 МГц;

Цифровой осциллограф Rohde & Schwarz RTM3004

Цифровой осциллограф Tektronix TDS2014C

Цифровой осциллограф Rohde & Schwarz RTB2004-B241 (RTB2K-104)

Портативный цифровой осциллограф R&S RTh2004-B241

Прецизионный цифровой запоминающий осциллограф Tektronix TBS2104

Лабораторный осциллограф смешанных сигналов Tektronix MDO3014

Технические характеристики TDS3014C

	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
Полоса пропускания	100 МГц	100 МГц	300 МГц	300 МГц	500 МГц	500 МГц
Расчетное время нарастания (типичное значение)	3,5 нс	3,5 нс	1,2 нс	1,2 нс	0,7 нс	0,7 нс
Входные каналы	2	4	2	4	2	4
Вход внешнего запуска	Имеется во всех моделях
Частота дискретизации на каждом канале	1,25 Гвыб. /с	1,25 Гвыб./с	2,5 Гвыб./с	2,5 Гвыб./с	5 Гвыб./с	5 Гвыб./с
Длина памяти	10 тыс. точек
Вертикальное разрешение	9 бит
Чувствительность по вертикали, 1 МОм	От 1 мВ/дел до 10 В/дел
Чувствительность по вертикали, 50 Ом	От 1 мВ/дел до 1 В/дел
Тип входа	по переменному току, по постоянному току, заземление
Входной импеданс	1 MОм параллельно с емкостью 13 пФ или 50 Ом
Погрешность коэффициента усиления по напряжению постоянного тока	±2 %
Максимальное входное напряжение, 1 MОм	150 Вср. кв. с пиками ≤ 400 В
Максимальное входное напряжение, 50 Ом	5 Вср. кв. с пиками ≤ 30 В
Диапазон положений	±5 делений
Ограничение полосы пропускания	20 МГц	20 МГц	20 МГц, 150 МГц	20 МГц, 150 МГц	20 МГц, 150 МГц	20 МГц, 150 МГц
Диапазон временной развертки	От 4нс до 10с	От 4 нс до 10 с	От 2 нс до 10 с	От 2 нс до 10 с	От 1 нс до 10 с	От 1 нс до 10 с
Погрешность временной развертки	±20 х 10-6 в любом временном интервале 1 мс
Интерфейсы ввода-вывода
Порт Ethernet	Разъем RJ-45, поддерживает 10Base-T LAN
USB-порт	Хост-порт USB 2.0 на передней панели. Поддерживает USB флэш-накопитель
GPIB-порт	Полноценные режимы приема и передачи, настройка и измерения (Дополнительная возможность с помощью модуля связи TDS3GV)
Порт RS-232-C	Штырьковый разъем DB-9, полноценные режимы приема и передачи; управление всеми режимами, параметрами и измерениями. Скорость передачи в бодах до 38 400 (Дополнительная возможность с помощью модуля связи TDS3GV)
Видеопорт VGA	Гнездовой разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах (Дополнительная возможность с помощью модуля связи TDS3GV)
Вход внешнего запуска	Разъем BNC, входной импеданс > 1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв.

Дополнительные опции и аксессуары для TDS3014C

Название	Описание
P5205A
P5210A
1103
HCTEK4321
P6139B
P6243
TCP202A
AC3000
TDS3BATC
TDS3GV

Tektronix TBS2102 — Цифровой осциллограф 100 МГц, 2 канала

Tektronix TBS2102 — Цифровой осциллограф 100 МГц, 2 канала

Перейти к содержанию

8 800 770-09-31+7 (499) 130-20-77info@ferria. ru

Поиск:

Лучший цифровой осциллограф Tektronix TBS2102 100 МГц, 2 канала

Вы здесь:

Снято с производства



Осциллограф Tektronix TBS2102 разработан специально для выполнения основных задач осциллографа — отображения и измерения параметров сигналов. Увеличенный дисплей прибора с диагональю 9 дюймов и длина записи 20 млн точек позволяют более тщательно рассмотреть сигналы.

• Полоса пропускания: 100 МГц
• Каналы: 2 аналоговых
• Память: 20 млн. точек
• 15 делений по горизонтали
• Поддержка Wi-Fi

При помощи подключения к Wi-Fi можно передать больше информации. Это доступный по цене осциллограф с лучшей производительностью в этом классе приборов.

Рубрики: Осциллографы Tektronix, Цифровые осциллографы Артикул: tbs2102 Меток: Двухканальные цифровые осциллографы Лучшие осциллографы цифровые Настольный осциллограф Недорогой цифровой осциллограф Осциллограф цифровой 100 МГц Осциллограф цифровой 2 канала Осциллограф цифровой госреестр Осциллограф цифровой портативный Серия осциллографов Tektronix TBS2000 Современные цифровые осциллографы

• Описание

Описание

Больше информации за счёт большого дисплея осциллографа TBS2102

Цифровой запоминающий осциллограф  Tektronix TBS2102 с уникальным, самым большим в этом классе приборов WVGA-дисплеем с диагональю 9 дюймов и 15 горизонтальными делениями не только увеличивает изображение, но и делает его отчётливее.

Длина записи 20 млн. точек позволяет захватывать большие временные окна с более высоким временным разрешением.

TBS2102 — это точные и простые измерения

Функции осциллографа TBS2102 удобны и просты в использовании.

Благодаря 32 автоматическим измерениям, а также курсорным измерениям с выводом показаний рядом с курсором, пользователи могут быстро и более точно протестировать свои устройства.

Широкий выбор интерфейсов Tektronix TBS2000

TBS2000 — это первые осциллографы с поддержкой Wi-Fi через аппаратный ключ USB Wi-Fi.

В них также предусмотрены 2 USB хост-порта и 1 совместимый с LXI порт 100-BaseT Ethernet, упрощающие и ускоряющие передачу результатов измерений и совместную работу между коллегами по лаборатории, а также по всему миру.

Входящее в комплект поставки ПО позволяет быстро устанавливать соединение с ПК для передачи экранных изображений и анализа данных.

Больше пробников.

Больше вариантов применения.

Интерфейс подключения пробников TekVPI™ работает не только с обычными пробниками с разъёмами BNC, но и с активными пробниками напряжения и токовыми пробниками последнего поколения.

TekVPI обеспечивает связь между осциллографом и новейшими токовыми пробниками и дифференциальными пробниками напряжения, упрощая настройки измерений и расширяя области применения прибора.

Основные преимущества:

• Автоматическая передача в осциллограф коэффициентов масштабирования.
• Отображение на экране осциллографа указаний по использованию пробников, таких как ошибки закрытия клещей, настройки смещений и требования по размагничиванию сердечников.
• Для подачи питания на пробники внешний источник напряжения не требуется.

Мощный инструмент обучения.

Пользуясь осциллографом TBS2000 и его функциями, упрощающими изучение основ инженерного проектирования, студенты могут получить практические навыки.

Основные преимущества:

• Функция HelpEverywhere, предназначенная для вывода справочной информации для сложных меню.
• Сетевое ПО TekSmart Lab™, помогающее инструкторам настраивать и контролировать сеть приборов с одного ПК.
• Пакет программ Courseware, позволяющий инструкторам загружать информацию в TBS2000, помогая студентам выполнять лабораторные работы.

Модель	Полоса	Каналы	Ч-та дискретизации	Объем памяти
TBS2072	70 МГц	2	1 Гвыб/с	20 млн. точек
TBS2102	100 МГц	2	1 Гвыб/с	20 млн. точек
TBS2074	70 МГц	4	1 Гвыб/с	20 млн. точек
TBS2104	100 МГц	4	1 Гвыб/с	20 млн. точек

<strong>Часть 1.</strong> Запуск по фронту

<strong>Часть 2.</strong> Запуск по ширине импульса / ранту

Вас также заинтересует…

Вверх

Обратный звонок



Ваше имя (обязательно)

Ваш телефон (обязательно)

Какую тему хотите обсудить?

Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных, в соответствии с ФЗ от 27. 07.2006 г. № 152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных.

×

7 ЛУЧШИХ осциллографов для любителей 2022 г. (наиболее бюджетные варианты)

После нескольких часов тестирования, исследований и анализа продуктов я выбрал 7 лучших осциллографов для любителей и начинающих. Из них я тестировал до сих пор. Siglent SDS1202X-E предлагает почти все, что требуется от цифрового осциллографа.

Осциллографы — незаменимые инструменты для любителей электроники. Они позволяют нам анализировать сигналы от цепей и устройств, таких как генераторы, транзисторы и конденсаторы.

Сравнение трех наших любимых осциллографов

Чтобы сделать ваше решение более информативным, я составил рейтинг и обзор 7 лучших осциллографов для любителей на основе функций, точности, отзывов клиентов, технологий, цен и т. д. Сравнительная таблица наших трех лучших осциллографов для любителей

Превью

Лучший выбор

Хороший выбор

Также отличный вариант

Наименование продукта

Siglent Technologies SDS1202X-E 200 МГц цифровой осциллограф 2 каналы, серый*

Rigol DS1054Z Digital Oscilloscopes Bandwidth: 50 MHZ, каналы

Siglent Technologies SDDS1104X-E-e 100mhzzhz-gryzels

. Характеристики

14 Mpts Длина записи, низкий уровень фонового шума, экранный график Боде и управление через веб-браузер, управление через WiFi

Глубина памяти до 24 Мб, Компактный размер, легкий вес, простота использования, Встроенный двухканальный процессор 25 МГц

Реальные измерения и вычисления могут использовать все 14 Мб памяти, частота дискретизации 1 Гвыб/с, 100 МГц -200 МГц

Дополнительная информация

Купить на Amazon

Купить на Amazon

Купить на Amazon

Лучший выбор

Preview

Название продукта

Siglent Technologies SDS1202X-E Цифровой осциллограф, 200 МГц, 2 канала, серый*

Основные характеристики

14 Мб Длина записи, низкий уровень фонового шума, экранный график Боде и управление через веб-браузер, управление через WiFi

Дополнительная информация

Купить на Amazon

Хороший выбор

Preview

Название продукта

Цифровые осциллографы Rigol DS1054Z Полоса пропускания: 50 МГц, каналы

Основные характеристики

Глубина памяти до 24 Мб, Компактный размер, малый вес, простота использования, Встроенный двухканальный 25 МГц

Дополнительная информация

Купить на Amazon

Тоже отличный вариант

Preview

Название продукта

Siglent Technologies SDS1104X-E Цифровой осциллограф 100 МГц, 4 канала

Основные характеристики

Истинные измерения и вычисления могут использовать все 14 Мб памяти, 1 Гвыб. /с, частота дискретизации 200 МГц, 100 МГц

Дополнительная информация

Купить на Amazon

В настоящее время существует несколько типов осциллографов. Каждый тип предлагает различные функции и возможности. В этой статье мы обсудим плюсы и минусы каждого типа.

Я поговорил с 15 экспертами о лучшем осциллографе до 500 долларов и нашел список простых в использовании, надежных и точных инструментов для ремонта и тестирования. Я отсеивал неисправные компоненты для обширных исследований и вручную отбирал лучшие продукты.

лучший осциллограф для любителей 2022

1. Цифровые осциллографы Rigol DS1054Z

Цифровые осциллографы Rigol DS1054Z — Полоса пропускания:…

(598)

Цифровой осциллограф Rigol DS1054Z — лучший осциллограф для начинающих. Этот осциллограф находится в верхней части моего списка лучших осциллографов для домашнего использования. Устройство является разумным выбором для ученых и разработчиков электронных продуктов.

Недорогой четырехканальный осциллограф Rigol прост в использовании. Большой дисплей достойный. Кроме того, он прост в установке и эксплуатации. Он очень компактный и весит всего 3 кг.

Кроме того, лучший осциллограф для любителей в Великобритании предлагает инновационные технологии и широкие возможности анализа. Этот осциллограф позволяет проводить точный анализ сигналов благодаря четырем каналам и 7-дюймовому дисплею.

Помимо того, что Rigol является самым популярным осциллографом на рынке, он является широко известным брендом. Я люблю его, потому что он имеет широкий, легкий и компактный осциллограф. Это делает его одним из лучших осциллографов стоимостью менее 500 долларов.

Лучший бюджетный осциллограф имеет различные параметры измерения, включая развертку по частоте, фазовый сдвиг, амплитудную характеристику, ширину импульса, время нарастания, время спада, переходную характеристику, импульсную характеристику и т. д. Благодаря большому экрану дисплея и интуитивно понятному пользовательскому интерфейсу DS1054Z обеспечивает легкий доступ ко всем параметрам и функциям измерения.

Особенности:

• Широкий выбор вариантов измерения
• Большой экран
• Интуитивно понятный пользовательский интерфейс
• Простота использования Осциллографы для начинающих, любителей и профессионалов. Единственным недостатком этого осциллографа является то, что он не является хорошим выбором для начинающих покупателей.

  Плюсы

  • Высокая производительность
  • Высокая скорость захвата сигналов.
  • Может использоваться для работы с широким спектром продуктов
  • Это отличный вариант модернизации
  • Абсолютно безопасный продукт для использования на

  Минусы

  Для не будет хорошим выбором покупатели впервые

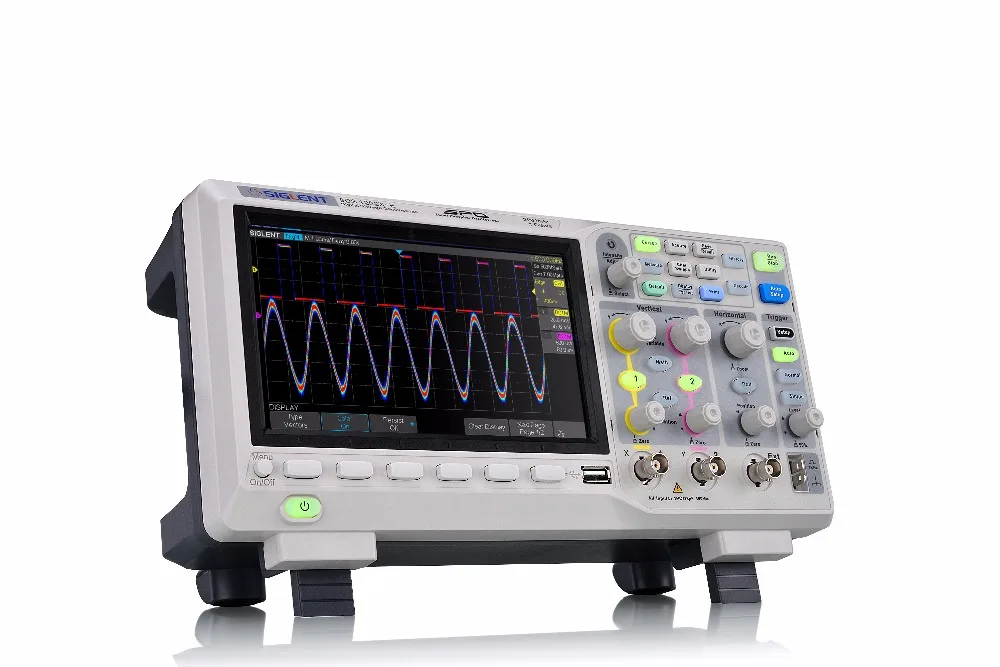

  2. Лучший осциллограф Siglent SDS1202X-E 2022

  Распродажа

  Siglent Technologies SDS1202X-E 200 МГц Цифровой. ..

  (1144)

  Это одна из первых технологий подписи осциллографа, которые я использовал. Мы были удивлены точностью этого цифрового осциллографа с полосой пропускания 200 МГц от Siglent Technologies.

  Эти замечательные функции обычно стоят в два раза дороже в более дорогих моделях. Что мне больше всего нравится в этом осциллографе, так это то, что он использует технологию SPO.

  Мне нравится этот осциллограф, потому что он имеет широкий спектр возможностей измерения, включая спящий режим, пошаговый режим, широтно-импульсную модуляцию, анализ в частотной области и т. д. Это один из самых высокоточных осциллографов, которые мы тестировали для этого руководства.

  Просмотрев множество различных марок и моделей, мы пришли к выводу, что это лучший осциллограф по соотношению цена-качество. Мне нравится работать с потрясающими экранами Super Phosphor Oscilloscope.

  Цифровой осциллограф Siglent SDS1202X E200Mhz имеет два канала для измерения сигналов от разных источников.

  Этот осциллограф оснащен дисплеем с высоким разрешением и широким набором параметров измерения, таких как частота дискретизации, полоса пропускания и уровень запуска. Кроме того, осциллограф также включает встроенный анализатор спектра и генератор сигналов.

  Характеристики:

  • Цифровой осциллограф высокого разрешения с двумя каналами (A и B)
  • Встроенная память на 100 осциллограмм
  • Отображение до 1 миллиона точек в секунду
  • Простота использования интерфейс с автокалибровкой

  Я заметил, что он может иметь высокоскоростную скорость захвата сигнала 400 000 осциллограмм в секунду. Компактный, но надежный осциллограф для домашнего использования весил всего 7,2 фунта. Мне также понравилось, что Siglent Technologies — один из лучших брендов осциллографов в мире.

  Плюсы

  • Высокая частота обновления.
  • Гарантийный срок продлен.
  • Любой осциллометр регистрирует максимальную длину записи.

  Минусы

  • Довольно дорогой осциллограф.
  • Нет осциллографа с поддержкой Wi-Fi.
  • Только два канала.

  ---

  3. Лучший осциллограф для хобби Siglent SDS1052DL 2022

  Распродажа

  Siglent Technologies SDS1052DL+ 50 МГц Цифровой…

  (157)

  Это один из первых осциллографов для любителей, которыми я пользовался. Siglent SDS1052DL — двухканальный универсальный цифровой осциллограф с футуристическим дизайном. Это отличный осциллограф как для любителей, так и для начинающих.

  Для проектирования продуктов, сборочных линий, ремонта и технического обслуживания, а также обучения электротехнике цифровой осциллограф с частотой 50 МГц и двумя каналами идеально подходит для начинающих.

  Кроме того, максимальная частота дискретизации в реальном времени на канал составляет 500 мс/с. Общая длина записи составляет 32 кбит. Говоря о шпильках, он оснащен 7-дюймовым ЖК-дисплеем для просмотра формы сигнала. Наиболее важной и важной особенностью является многоязычный дисплей со встроенной справкой.

  Компактный, лучший осциллограф для любителей в Великобритании с выдающимися характеристиками. Я ценю этот измерительный прибор, широко используемый в передовых приложениях, таких как исследования и разработки, а также в электронных приложениях для полевого обслуживания.

  Характеристики:

  • 2-канальный цифровой осциллограф с полосой пропускания 50 МГц.
  • Функциональная клавиша быстрого доступа
  • Несколько интерфейсов
  • 7-дюймовый цветной ЖК-дисплей для точного просмотра осциллограмм и измерений.
  • Функция цифрового фильтра и регистратора сигналов.

  Pros

  • Компактный и легкий любительский осциллограф.
  • Лучший осциллограф за свои деньги.
  • Удобная настройка и простота эксплуатации.
  • Впечатляющая частота дискретизации.

  Минусы

  • Низкое разрешение экрана
  4. Цифровой запоминающий осциллограф Hantek dsop

  Цифровой запоминающий осциллограф Hantek DSO5202P…

  (21)

  Лучший осциллограф Hantek для профессионалов отлично подходит для начинающих, любителей и домашних мастеров. Он поставляется с полосой пропускания 100 МГц. Это очень хорошо для начинающих.

  Цифровой запоминающий осциллограф Hantek DSO5103P предназначен для измерения сигналов с частотой до 1 ГГц. Благодаря большому экрану, простоте управления и интуитивно понятной структуре меню этот осциллограф обеспечивает быстрое получение и анализ сигналов. Его компактный размер позволяет использовать его в различных приложениях, включая испытания и измерения, связь, контрольно-измерительные приборы и промышленную автоматизацию.

  Мне нравится, потому что он предназначен для нескольких автоматических измерений. Это, несомненно, лучший осциллограф 2022 года. Он предлагает отличное вертикальное и горизонтальное выравнивание, быструю настройку и т. д.

  Лучший осциллограф Hantek для профессионалов отлично подходит для начинающих, любителей и домашних мастеров.

  Кроме того, он предлагает два входных канала, подходящих для начинающих. Это простой и отличный выбор в этом ценовом диапазоне. Это двухканальный бюджетный осциллограф.

  Особенности :

  • Большой экран (10 дюймов) с разрешением 1024 x 768
  • Простое управление с интуитивно понятным меню
  • Быстрый сбор и анализ данных о сигналах
  • Компактный размер позволяет легко интегрировать его в различные приложения.
  • Высокопроизводительная схема аналогового ввода

  Единственным недостатком этого оборудования является сравнительно небольшой и компактный дисплей. В остальном мне нравится этот прицел начального уровня и идеальный выбор для покупки. Это самое известное имя в этом сегменте.

  Плюсы

  • Лучший бюджетный осциллограф.
  • Многофункциональная кнопка.
  • Понятные инструкции

  Минусы

  • Сравнительно компактный и небольшой дисплей

  5. Обзор осциллографа Sainsmart

  SainSmart DS212 Карманный портативный портативный мини…

  (267)

  Мне нравится осциллограф SainSmart, потому что он мощный, но простой в использовании. Это встроенный генератор сигналов для вертикального и горизонтального точного измерения и порога срабатывания. Его работа проста и легка.

  Во время работы вы почувствуете, что пользуетесь тапами и свайпами, как на любом смартфоне. Это лучший осциллограф для автомобильного использования.

  SainSmart DSO212 — лучший портативный карманный цифровой запоминающий осциллограф. Я также хотел бы замолвить слово, что его дисплей яркий и четкий. Это помогает облегчить работу по считыванию показаний с малого.

  Кроме того, я ценю встроенную память объемом 8 МБ. Я обнаружил, что передача данных о сигналах и изображений стала более доступной, чем когда-либо.

  Мне нравится этот лучший осциллограф для любителей из Великобритании, потому что он имеет простую конструкцию и максимальную частоту дискретизации 10 Мвыб./с. Я также признателен за то, что это идеальный мини-цифровой ручной осциллограф для академических экспериментов, обслуживания электроники, задач электронной инженерии и т. д.

• Карманный и легкий осциллограф.
• Оснащен уникальным цветным дисплеем.
• Лучший портативный профессиональный комплект осциллографа
• Это лучший осциллограф по 100 долл. США

Pros

• Небольшой размер позволяет легко перевозить
• .

Минусы

• Не такая точная, как у более крупных моделей
• Работает только с определенными типами датчиков

6. Hantek DSO5072P

Цифровой запоминающий осциллограф Hantek DSO5202P…

(21)

Мне нравится этот любительский осциллограф, потому что он прост в использовании и настройке.   Hantek DSO5072P — это сочетание всего, что мы ищем. Этот продукт является лучшим хорошо выполненным предприятием  , служащим на протяжении многих десятилетий. Это отличный вариант с полосой пропускания 70 МГц и лучший осциллограф для любителей.

Когда я использовал этот двухканальный цифровой осциллограф, он меня очень впечатлил. Он используется для приложений электроники, таких как проектирование продуктов, сборочные линии, ремонт и обслуживание, а также обучение электротехнике.

Лучший осциллограф для любителей, идеально подходящий для всех расширенных прикладных измерений. Он может измерять длину записи до 40 КБ для нескольких автоматических измерений.

Мне также понравилось Качество сборки этого цифрового осциллографа Hantek DSO5072P. Помимо этого, лучший комплект портативного профессионального осциллографа содержит программное обеспечение для анализа ПК в режиме реального времени.

Я ценю, что Hantek предлагает отличные функции и поддержку клиентов. Это также довольно хороший дешевый цифровой осциллограф. Теперь есть еще одна причина, по которой мне нравится это устройство, идеально спроектированный и простой дисплей для чтения и просмотра осциллограмм. Вот почему это лучший осциллограф для любителей.

Характеристики:

• 2-канальный осциллограф с полосой пропускания 70 МГц.
• Длина записи до 40K
• Имеет большой (7,0 дюймов) цветной дисплей.
• Лучший осциллограф под 500 долл. США

PROS

• Прочные зонды
• Опыт работы с пользователем
• ИСПОЛЬЗОВАНИЯ ИСПОЛЬЗОВАНИЯ
  9

• 6.

• 6.

• .

Минусы

• Шум сигнала может быть высоким при слишком большом увеличении

Как выбрать лучший осциллограф?

На рынке доступны сотни вариантов. Таким образом, чтобы выбрать лучший осциллограф для любителей, необходимо изучить и проанализировать критические параметры и факторы.

Полоса пропускания — Полоса пропускания осциллографа является решающим определяющим фактором и определяется как диапазон частот, в котором амплитуда входного сигнала затухает на 3 дБ. Например, осциллограф с частотой 100 МГц обычно гарантированно имеет затухание менее 30% на частоте 100 МГц.

Количество каналов — Большинство осциллографов повсеместно имеют 2 или 4 аналоговых канала. Смешанный сигнал — это ввод из внешнего мира, отображаемый одновременно на экране.

Частота дискретизации — Частота дискретизации (выборок в секунду) — это максимальное количество экземпляров, которые осциллограф может регистрировать в секунду. Это одна из технических характеристик баннера, которая должна в 4-5 раз превышать пропускную способность осциллографа.

Мы рассмотрели и протестировали все доступные варианты и оценили их точность и простоту использования по отдельности. Поэтому мы рекомендуем следующие цифровые осциллографы.

Руководство по покупке

На рынке доступны сотни вариантов. Таким образом, чтобы выбрать лучший осциллограф для любителей, необходимо исследовать и анализировать различные параметры и факторы. Купить лучший осциллограф для любителей непросто, даже если вы читали о них.

Новички сталкиваются с трудностями при выборе лучшего осциллографа, поскольку не знают всех технических характеристик и функций. Поскольку мы не могли исследовать и анализировать все эти продукты, мы составили список из пяти лучших осциллографов, отвечающих вашим требованиям. На рынке представлен широкий ассортимент осциллографов. Чтобы найти лучший среди них, покупатели должны изучить и оценить различные факторы.

Прежде чем обсуждать его функции, важно понять, как работает лучший осциллограф для любителей. Работать с электричеством может быть опасно, если обращаться с ним неправильно. Несмотря на соблюдение минимальных стандартов безопасности, мы не хотим получать травмы.

Ниже приведены наиболее важные факторы, которые необходимо учитывать перед принятием решения о покупке лучших осциллографов для начинающих

Полоса пропускания осциллографа

сделано правильно через дисплей. Эксперты рекомендуют выбирать оборудование с частотой в пять раз выше, чем у того, которое вы будете измерять.

Пропускная способность измеряется в герцах, а для новичков или любителей лучше специальное оборудование, имеющее 100МГц устройства повседневного использования где то.

Входной усилитель лучшего осциллографа для любителей определяет полосу пропускания, эквивалентную фильтру нижних частот. Аналоговая полоса пропускания относится к полосе пропускания входного усилителя осциллографа.

Полоса пропускания осциллографа может быть определена как частота, при которой амплитуда наблюдаемого сигнала падает на -3 дБ (или падает до 70,7 % от предыдущего значения), когда частота увеличивается в зависимости от частоты.

Осциллограф Частота дискретизации

Чтобы сделать лучший бюджетный осциллограф, он должен делать выборки не реже одного раза в секунду. Более высокие частоты дискретизации улучшают точность и разрешение сигналов.

Аналоговые внешние интерфейсы проверяют входные сигналы перед передачей их на аналого-цифровые преобразователи. Теорема дискретизации Найквиста объясняет, что АЦП fs должен иметь частоту дискретизации, по крайней мере, в два раза превышающую максимальную частоту интересующего компонента.

Количество каналов

Существует ли ограничение на количество одновременно измеряемых аналоговых сигналов? Большинство осциллографов имеют два, четыре или восемь аналоговых каналов. Некоторые осциллографы можно легко синхронизировать с несколькими устройствами. Поэтому некоторые осциллографы имеют более восьми каналов.

Определенное количество каналов будет проверять и анализировать несколько входных сигналов. Количество каналов от 2 до 4 достаточно для новичков.

Глубина памяти

Любой осциллограф предоставляет много места для хранения для начинающих анализировать входные сигналы. Для эффективного расчета требуется большой объем памяти.

Память Цена

Цена всегда является основным фактором, влияющим на решение о покупке, особенно для новичка. Лучшее усилие — низкий бюджет и ценные функции, чтобы использовать ваши деньги.

Простота использования

Если вы ищете лучшие осциллографы для начинающих, выбранное оборудование должно быть простым в использовании, а функции не такими сложными.

Методология

Как я упоминал ранее, я инженер-электронщик и более 20 лет проработал специалистом по тестированию и ремонту печатных плат. Я работал почти со всеми лучшими осциллографами для любителей. Я провел обширное исследование и потратил несколько часов на тестирование и анализ. Я отсеял неисправный продукт и вручную выбрал лучший цифровой осциллограф.

Во время тестирования я записываю в блокнот все мелкие наблюдения. Я сосредоточился главным образом на любительских осциллографах, потому что они являются наиболее доступными и простыми цифровыми осциллографами. Мы также провели поиск популярных ритейлеров на Amazon, чтобы найти наиболее подходящие по этому критерию. Я также проверил наших экспертов и провел интервью, чтобы выяснить их интересы.

Мы протестировали цифровой запоминающий осциллограф МГц. Некоторые из них я одолжил, некоторые арендовал и приобрел для проверки отдельных устройств.

Я тестировал эти любительские осциллографы в мастерской, где ремонт печатных плат производится в больших масштабах. Комната была маленькая, но хорошо проветриваемая. Я протестировал все модели и собрал данные, чтобы найти лучший любительский осциллограф.

Важнейшими факторами для принятия окончательного решения о покупке являются точность, простота использования, ценообразование, а также отзывы и отзывы клиентов. Мы использовали другие высокоточные инструменты для перекрестной проверки измерений для точного мирового тестирования. Наконец, я посмотрел на дисплей и ценные аксессуары. Таким образом, я помогу вам найти лучший бюджетный осциллограф.

---

• Fluke 101 Vs 107: мое честное мнение после использования!
• Топ-5 лучших измерителей ESR в 2021 году [Обзоры + Руководство покупателя]
• Топ-5 лучших микроскопов для ремонта электроники [Обзоры + Руководство покупателя]

---

Как пользоваться осциллографом?

Лучший осциллограф для любителей — это виртуальное устройство, которое в основном используется для наблюдения за быстрыми изменениями напряжения. С каким бы осциллографом вы ни работали, необходимо выполнить несколько шагов. Если вы новичок, для работы требуется базовый уровень подготовки.

Перед запуском лучшего осциллографа для любителей необходимо выполнить базовую настройку и настройку. Я использовал двухканальный прицел, поэтому сосредоточусь только на нем. После включения кнопки питания, когда я нажимаю кнопку первого канала, она отображается на экране желтым цветом, а через некоторое время исчезает. Для элементов управления второго канала цвет изменился на синий. Таким образом я проверил оба входа.

На следующем шаге я подключил его к осциллирующим сигналам постоянной частоты. Дальнейшие пошаговые инструкции «Как пользоваться осциллографом» см. в разделе 9.0097 полный учебник видео здесь.

Хороши ли цифровые осциллографы?

Да, цифровые осциллографы были популярным современным вариантом аналоговых осциллографов. Цифровые осциллографы работают быстро и имеют легко читаемый дисплей.

Например, цифровой осциллограф с полосой пропускания 500 МГц и временем нарастания 10 нс будет отличным выбором для измерения времени нарастания импульса с полосой пропускания 50 МГц.

Недавнее исследование Национального института стандартов и технологий (NIST) подтвердило, что точность цифровых осциллографов не уступает аналоговым.

Какой бренд осциллографа лучше?

Выбрать осциллограф для ваших нужд непросто, так как существует множество различных марок, каждая из которых предлагает различные функции. Если вам нужен осциллограф с колоссальной полосой пропускания, рассмотрите марку Tektronix.

Они предлагают самую широкую полосу пропускания среди всех осциллографов на рынке, что является превосходной функцией для тех, кому нужна широкая полоса пропускания для изучения импульсов и других сигналов.

Что лучше Сиглент или Ригол?

Ригол и Сиглент — две разные компании, производящие осциллографы. Компания Siglent существует дольше и лучше зарекомендовала себя в индустрии осциллографов.

Rigol — новая компания, пытающаяся зарекомендовать себя как равноправный конкурент Siglent. У них схожие характеристики, но Rigol дешевле.

Заключение — подведение итогов

Благодаря техническому прогрессу современные осциллографы для любителей стали намного лучше по производительности и точности. В результате мы выбрали лучший комплект портативного профессионального осциллографа, который исключительно хорош в обоих аспектах.

При выборе лучшего осциллографа необходимо учитывать множество факторов. И теперь, когда мы завершили это информативное руководство по покупке, мы надеемся, что выбрали лучший продукт из наших рекомендаций. Однако, если вам все еще нужна поддержка и предложения, пожалуйста, прокомментируйте. Я обращусь к тому же.

Удивительно важным фактором при выборе лучшего осциллографа для любителей является простота использования и доступная цена. Цифровой осциллограф RIGOL DS1054Z — лучший осциллограф для начинающих и любителей. Мне нравится по-настоящему симметричный дизайн этого комплекта профессионального осциллографа. Они удобны в эксплуатации и управлении. Он достаточно легкий, чтобы носить его с собой куда угодно.

На данный момент, мы надеемся, что вы решили найти лучший недорогой осциллограф для начинающих для ваших нужд. Кроме того, не забудьте оставить свой ценный отзыв в комментариях ниже.

---

Источники

• Maker, лучшие осциллографы для начинающих и любителей 2021 — Maker
• SparkFun Learn, How to Use a Oscilloscope — SparkFun Learn.
• TechTarget, Что такое осциллограф? – Определение от WhatIs.com – TechTarget.

---

Видеоруководство: что такое осциллограф и как он работает?

Top 5 Budge Hobbysm Oscilloscopes 2021

Объявления Образовательные комплекты образовательных лабораторий электронные комплекты Электроника Индустрия Электроника Новости. Ханг 0 Комментарии Makers, осциллограф, прототипирование

Мы хотим предоставить вам 5 лучших бюджетных осциллографов для любителей 2021 года. Во-первых, потому что не у всех есть сотни или тысячи долларов, которые можно потратить на эти причудливые осциллографы. Какой же осциллограф лучше всего подходит любителям с таким количеством вариантов? С развитием технологий за последние пять лет схемотехника становится все более и более популярным хобби для людей во всем мире. Основываясь на простой экономике, мы знаем, что увеличение спроса также приведет к увеличению предложения. Эта статья покажет вам, как начать хобби, не разорившись.

Factors to consider

In addition, It’s always important to consider the following factors when choosing an oscilloscope:

• Cost
• Bandwidth
• Rise time
• Matching Probes
• Input Channels
• Sample Rate
• Record Lengths

Вы можете прочитать Что такое осциллограф? Почему это важно? Узнать больше.

Наконец, мы рассмотрели основные функции и перечислили основные плюсы и минусы каждого осциллографа, чтобы найти лучший осциллограф для любителей!

Содержание

1. Осциллограф Hantek 20 МГц на базе ПК.
2. iDSO1070a Базовый осциллограф для iPhone, 70 МГц.
3. Осциллограф Hantek 80 МГц на базе ПК.
4. Hantek2D72 Осциллограф 70 МГц, генератор сигналов.
5. Цифровой запоминающий осциллограф Hantek DSO5202P.

Осциллограф Hantek 20 МГц на базе ПК.

Особенности:

Осциллограф Hantex 6022BE с частотой 20 МГц на базе ПК — один из лучших бюджетных осциллографов для любителей в 2021 году. Вы получаете осциллограф прямо с нашего склада в Аризоне. Во-первых, это отличный осциллограф для начального обучения, который позволит вам получить многие функции осциллографа высокого класса без больших затрат. Во-вторых, продукт имеет отличное качество сборки и оснащен экструдированным алюминиевым корпусом и резиновыми амортизаторами на каждом конце. Возможности, присущие высококлассному испытательному оборудованию. Наконец, устройство поставляется с кабелем USB, 2 щупами осциллографа и диском с руководством по эксплуатации.

Плюсы:

• Низкая цена.
• Бесплатное программное обеспечение.
• Все, что вам нужно, чтобы начать измерения.

Минусы:

• Для работы нужен ПК.
• Ширина полосы низких частот.

iDSO1070a Базовый осциллограф для iPhone, 70 МГц.

Особенности:

Осциллограф Hantek 80 МГц для ПК превратит ваш компьютер с ОС Windows в мощный двухканальный цифровой осциллограф 80 МГц. Во-первых, программное обеспечение поставляется с 23 функциями измерения и проверкой PASS/FAIL. Во-вторых, использование USB-порта ПК для передачи данных между включенным аппаратным и программным обеспечением для создания изображения осциллографа на мониторе ПК, позволяющего выполнять те же функции, что и на стандартном осциллографе. Наконец, устройство поставляется с 2 датчиками x1x10, компакт-диском с программным обеспечением, руководством пользователя и кабелем USB.

Плюсы:

• 23 функции измерения.
• Бесплатное программное обеспечение.
• Все, что вам нужно, чтобы начать измерения.

Минусы:

• Дорого.
• Для работы нужен ПК.

Осциллограф Hantek 80 МГц на базе ПК.

Особенности:

Hantek IDS01070A, осциллограф iPhone Base с частотой 70 МГц, представляет собой простой в использовании цифровой осциллограф для iPhone с возможностью беспроводного подключения к вашему смартфону через Wi-Fi. Осциллограф имеет приложение, которое можно загрузить в Apple Store или Google Play Store под названием «idso1070a», которое позволяет пользователям подключаться к осциллографу по беспроводной сети. Кроме того, этот двухканальный осциллограф имеет полосу пропускания 70 МГц и частоту дискретизации канала сигнала 250 Мвыб. /с. Независимо от того, являетесь ли вы любителем или профессионалом, работаете над стационарными проектами или часто находитесь в пути, этот цифровой осциллограф Hantek сэкономит вам время и деньги при следующем проекте в области электроники.

Плюсы:

• Бесплатное программное обеспечение.
• Все, что вам нужно, чтобы начать измерения.

Минусы:

• Для работы нужен смартфон.
• Ширина полосы низких частот.

Hantek2D72 Осциллограф 70 МГц, генератор сигналов.

Характеристики:

Hantek2D72 70 МГц осциллограф, генератор сигналов и цифровой мультиметр – это инструмент нового поколения, способный удовлетворить большинство, если не все, ваши технические и инженерные потребности. Во-первых, это осциллограф на 70 МГц с частотой дискретизации 250 млн, генератор сигналов произвольной формы и высокоточный цифровой мультиметр. Во-вторых, он питается от литиевых батарей 18650, которые могут работать целый день, поэтому он чрезвычайно портативный и безопасный. Например, Electroboom счел его весьма полезным при тестировании напряжения и тока в своей работе «Насколько безопасен ДУШЕВАЯ ГОЛОВА DOOM?! видео. Поскольку он может выполнять работу за троих, вам не нужно будет держать на рабочем столе множество устройств для работы над любыми проектами. Излишне говорить, что это идеальный бюджетный цифровой осциллограф для любителей и мобильных техников! 2D72 — это самый бюджетный вариант осциллографа для любителей в 2021 году, поскольку вы получаете 3 в 1.

Плюсы:

• Продается более 500 единиц в год.
• Портативный осциллограф.
• Compact Design
• Multiple Automatic Measurements
• Anti-glare screen
• Easy to read instructions

The Cons:

• Small screen
• Expensive

Hantek DSO5202P Digital Storage Oscilloscope.

Особенности:

Hantek DS05202P — это 2-канальный осциллограф с частотой 200 МГц, один из наших лучших осциллографов 2021 года для начинающих. ценовой диапазон. Кроме того, устройство оснащено 7-дюймовым цветным дисплеем WVGA (800×480) для удобной навигации, считывания значений и управления графиками. Кроме того, аппарат может похвастаться глубиной памяти в 40кб (вау). Режим триггера имеет возможность выбора фронта/ширины импульса/линии видео/срыва/сверхвремени и т. д. Наконец, USB-хост и подключение устройства являются стандартными и имеют четыре математические функции, включая стандартное БПФ, которое необходимо для любого инженерного класса.

The Pros:

• User-friendly menu
• Lightweight and portable
• Comes with 2 dual rated probes
• One of the best value scopes on the market

The Cons:

• Screen запись на ПК может отставать
• Шум сигнала может быть высоким при слишком большом увеличении

Заключение

Таким образом, цифровой запоминающий осциллограф — это мощный инструмент, который позволяет вам увидеть, как напряжение изменяется во времени, отображая форму волны электронного сигналы.
