Oscill или осциллограф у вас в кармане / Инструмент / Сообщество EasyElectronics.ru

Бессовестный копипаст с сайта разработчиков:
Oscill — это семейство недорогих эффективных осциллографов с возможностями, перекрывающими большинство потребностей профессиональной и любительской деятельности в электронике, микроконтроллерной технике, связи, электропитании, измерениях…

Основные характеристики oscill
Полоса пропускания КВО: 15 МГц
разрядность АЦП: 8 бит
частота дискретизации: 32Mвыб/с
в стробоскопическом режиме 800Mвыб/с
минимальная чувствительность 10 В/дел
максимальная чувствительность 20 мВ/дел
интерфейс связи с ПК USB/UART
скорость соединения с ПК 921кбод
гальваническая изоляция от ПК 2500

Комплект USB Oscil

В стандартной комплектации, вместе с прибором идет:
1)Головка-игла (хорошая, острая стальная иголка, которую непросто затупить), и земляной проводок с крокодилом длинной сантиметров 10.
2)CP50-73 или BNC на выбор, разницы особой нет, CP50 – “советский BNC”, и они вообще совместимы (максимум – пару раз напильником чиркнуть)

3)CD с драйверами, на кой он нужен, если есть сайт? после покупки – сразу желательно зайти и скачать последнюю версию.
4)Сумочка. «Она стоит всего доллар, но будет прекрасным оправданием покупки осциллографа перед Вашей дамой, тут же её конфискующей»
5)USB-кабель A-B 2м или UART к USB кабель AM(у меня был на чипе от silicon labs, но еще есть на PL2303 от profilic, и на безымянной китайской микрухе от ArkMicro)
6)Протокол поверки, именно этого экземпляра устройства. Записаны все основные погрешности, время нарастания и спада сигнала.

Еще на сайте доступен для заказа BT-вариант осциллографа. Внутри – та же плата, только с модулем BT(AMBER BLUENICECOM IV), обеспечивающим виртуальный uart. Т.е. одним концом она подключается к линиям Rx и Tx осцилла, а второй «конец», через BlueTooth-адаптер становится виден на компьютере. Сразу отпадает проблема проводов(попробуйте снять данные с вращающейся платформы), обеспечивается гальваноразвязка(метр воздуха – отличный изолятор). Конечно, для всей этой радости, нам нужен внешний источник питания. Потребляет осцилл примерно 120мА, с BT модулем будет еще больше, значит два акумма для сотовых (3.3 на 800мАч), обеспечат его питанием часов на пять. Думаю, проблем со схемой зарядки и стабилизации не возникнет (напряжение питания осцилла – 4.5-5.5в)

Так, стоп. BT есть еще на большинстве КПК, не так ли? Следовательно, установив программу, мы сможем использовать КПК в виде маленького экрана для осциллографа. Программа работает практически в любой версии WM, начиная с 2002 (ей нужен только NET 1.1). Только один недостаток есть у данной программы – она будущая. На данный момент(начало 2011) уже есть альфа-версия программы, и мы надеемся, что скоро она появится.
Поддерживаются, соответственно все КПК с uart-интерфейсом на разъеме, а так же с BT(99.8% всех существующих), при наличии BT адаптера. Когда допишут – будет 15мГц в кармане за 7 тысяч, что составит конкуренцию очень многим карманным осциллографам (у осциллографов с такими характеристиками ценник начинается от 15-20 тысяч, кроме китайских ч/б «графических мультиметров», их можно найти и по 6-7 тысяч)


Внешний вид, на фоне – коробки и сменные головки

4 Oscill.USB и один UART(который впоследствии у меня и остался, и к которому я по случаю взял hx2410, с прицелом на софт для КПК). И тут же, два из них были разобраны с целью исследовать внутренности:

Вот они, вверху UART версия, внизу – USB.
Версии ничем не отличаются по конструктиву, кроме как разными типами разъемов, и установленным на юсб-версии преобразователем интерфейсов CP210x – такой же, как установлен в кабеле для UART-версии (хоть она и дешевле юсб, но при поставке с кабелем цена одинаковая)


Вот тут, под конденсатором явно виден CP210x
Если захотите его разобрать, то это делается в таком порядке: снимаем сменную головку, потом откручиваем винты, соединяющие заднюю крышку с корпусом (это единственные винты, думаю, найдете), снимаете крышку, и, осторожно покачивая плату, осторожно ее вытаскиваем (тут важно, чтоб разъем вышел из металлической пластины, той самой, на которой написано 1MOm /20+-6pF и с которой связан экран из фольги внутри корпуса). Обратно собирать в таком же порядке.

Так же, одно из преимуществ данного осциллографа – большой выбор сменных головок, а так же возможность изготовить их самостоятельно: разработчики предлагают 14 видов различных головок. Такие как, например, BNC, CP50-73, RCA, “банан”, они же, но с сопротивлением 50Ом (для согласованных трактов), крокодил, штепсель (делитель 1:10, для измерения в сети 220), большая и малая клипса и игла (и они же с делителями 1:10), высоковольтная штанга(1:1000 делитель, и возможность измерять до 30000В. Судя по фото – конструктивно это цепочка резисторов, залитых компаундом в пластиковой трубке) и заготовки головок (корпус головки из пластика с резьбой, начинку для которого можете сделать сами)

Однако, если с головками проблем не возникает, то в случае с кабелями USB(с версией UART проблем нет – близость передатчика к разъему обеспечивает отсутствие помех на участке usb – usb-host, а помехоустойчивость uart не добавит помех на участке oscill — usb)все не так радужно, и, если вас не устраивает стандартный кабель (или его нет, его погрызла кошка, переехало кресло, съел ребенок – нужное подчеркните), то к выбору нового следует подходить тщательно. Дело в том, что дешевые кабели имеют слишком высокое сопротивление жил питания (до 3-4 Ом), и в результате падения на них напряжения, осциллографу может не хватить. 🙂 Поэтому лучше не покупать самый дешевый кабель, а потом страдать от плавающих глюков (например, в документации описан случай, когда прибор подключался и определялся нормально, но при начале измерений – зависал с вероятностью 50%. Одному процессору нормально работал, а когда запускался АЦП – напряжение падало, и на двоих уже не хватало), а смотреть на маркировку кабеля при покупке (на самом кабеле должна быть маркировка, например 28AWG 26AWG, первое число – сечение D+ и D-, второе – питание, так вот, второе число должно быть не больше 28-26), ну или померить его мультиметром. Сопротивление кабеля должно быть не больше 0.5 Ом для каждой жилы (включая разъем), для двухметрового кабеля, и 0.7 Ом для трехметрового кабеля. Ну и само собой, если вы покупаете провод на 3 и больше метра, на нем должны стоять ферритовые фильтры.

В рабочем, но ни к чему не подключенном осциллографе может наблюдаться меандр частотой примерно 300кГц и амплитудой в 30-40мв, это нормально — наводка с преобразователя напряжения, и при подключении к реальной схеме, или при закорачивании входа он исчезает. Избавиться от него можно, либо поместив плату в металлический экранированный корпус, либо, обмотать плату сначала изолентой (вариант: тонкой пищевой пленкой, если необходимо вставить его обратно в корпус), а потом фольгой, закрепив ее на разъеме тонкой медной проволокой.

Кстати, этот осциллограф прекрасно работает в любых *nix системах. Вот тут есть руководство по запуску в FreeBSD, а тут для работы в Linux

Теперь о недостатках:
1) Корпус. Мне не нравится белый молочный пластик, и мне все-таки неудобно держать его в руке – слишком толстый, это недостаток именно корпуса. Сама же плата весьма скромна по габаритам (я день пользовался им без корпуса, просто плата, обмотанная изолентой – вот тогда он лежит в руке удобно). Хотя, тут тоже все индивидуально, три человека из пяти отписались о том, что, в общем, довольны эргономикой устройства, и работать с ним удобно. Мне все-таки привычнее щупом. Надо было взять плату, а то так у меня корпус пустой и лежит – никому не нужен?

Я вытащил плату из корпуса, и сделал новый из старого acorp-овского свича (сиреневый такой, тяжелый, и с блоком питания на 7.5в), залив ненужные отверстия эпоксидкой и добавив светодиоды питания и передачи данных. А в планах – железная панель управления осциллографом на основе hid прошивки от V-USB(клавиатура), подключенная вместе с осциллографом через хаб.
Само собой, встает вопрос о выборе щупа – угловатой коробкой размером с ладонь тыкать в схему не будешь, неудобно, а значит – надо найти щуп. Уныло помедитировав на единственный вариант в омеге с надписью 6mHz – 760р, я решил, что оно того не стоит… Китайцы наперебой засыпали прайсами с осциллографами, но щупы шли только в комплекте. На DealExtreme есть несколько вариантов, но я не верю в 60мГц за 5 долларов, а платить 32 за 250мГц не хочу – зачем оно мне? Но вот на E-bay нашелся подходящий вариант. Кстати, похожий предлагают и разработчики, правда, по цене 20$.

2) Возможная сложность программы. Сразу скажу, программа отличная, огромное число функций, после нескольких дней работы, понимаешь внутреннюю логику, и работать становится легко и приятно. И на дебильные «крутилки» в программах цифровых осциллографов и смотреть не хочется (ведь действительно, на компе гораздо удобнее работать с кнопками, чем цепляться за наследство аналога – крутилки). Но для начала – очень сложная. На офсайте есть подробнейшее описание всех функций, а я попробовал на основе этого сделать видео-руководство по программе 🙂 Кстати, написание руководство – отличный способ изучить возможности программы.

3) Разъем uart-версии, в качестве его используется RJ-11(больше известен как телефонный штекер), который у меня не вызывает никаких положительных эмоций ввиду его ненадежности. Ну не дружу я с защелками на подобных разъемах, всех RJxx, ломаются они… вот теперь пытаюсь найти подходящий 4-х контактный разъем, пока на ум приходит только usb, но там уже будет один, не второй же ставить?
4) Синхронизация работает только на частотах до 5 мГц. Хотя это не недостаток даже, но об этом надо знать – в первый день, я полчаса втыкал в программу, и думал, как включить синхронизацию на кварце 8 мГц. Как было написано выше, именно сигнал до 5 мГц можно нормально рассмотреть с полосой пропускания 15мГц, а форма сигналов более высоких частот стремится к синусоиде. А из частот выше 5 – у меня только кварцы, а для них синхронизация не нужна – увидеть его можно и так, а частоту и добротность оценивать лучше спектроанализатором.

Видео-справка с примерами использования:
Приемы работы, или как я мучал синус

Строим красивые графики или oscill в качестве самописца

1)Меню Link — управление связью с oscill

2)Меню Device — просмотр и настройка дополнительных параметров подсоединенного oscill.

3)Меню Display — общие установки отображения

4)Меню Ch2 — настройки отображения осциллограммы

5)Меню Meters — включение различных приборов

6) File — работа с файлами и изображениями

Ссылки:
Купить его можно:
1)У меня([email protected]) за 3000 с доставкой по РФ
2)У производителей за 79$

Сразу после покупки, обновить программу, драйвер и прошивку:
1)Стабильная версия программы, Тестовая
2)Драйвер
3)Прошивку

Сайт разработчиков: oscill.com

Обзор лучшего USB осциллографа-приставки для смартфона Hantek 6022BE

Всем привет!
Небольшой обзор на осциллограф USB-приставку от Hantek.
Модель 6022BE на два канала с полосой 20МГц (до 48 Мвыб./с), и с поддержкой USB-OTG.
Осциллографом можно пользоваться как в качестве USB приставки для компьютера, так и в качестве портативного осциллографа (для смартфона/планшета на Android), что очень удобно.
Под катом описание, небольшое рассуждение об особенностях (ограничениях) модели и ссылки на программное обеспечение.

Итак, герой сегодняшнего обзора — USB осциллограф Hantek 6022BE PC Based Digital Storage Oscilloscope (DSO) with 20MHz Bandwidth 48MSa/s

Это весьма бюджетная модель двухканального 20МГц-ового осциллографа-USB-приставки.

Выделю сразу несколько особенностей модели, которые могут повлиять на выбор:
1) Зависимость полосы пропускания от выбранного (текущего) значения вольт/деление.
2) Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта.
При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении. Также есть индикация превышения сигнала на входе (светодиод).
С делителем 1:10 диапазон входящего сигнала от -35 до +35 вольт.
3) Отсутствует «закрытый вход» (AC coupling).
Т.е. постоянная составляющая всегда будет на входе.
На самом деле эта проблема устраняется самостоятельно ( дополнительно можно установить конденсатор на вход, на щуп).
4) Официальное программное обеспечение неудобное и ограниченое.
Но! Существует программное обеспечение от независимых разработчиков с расширенными функциями, в том числе для Android и Linux.
5) Отсутствует внешняя синхронизация. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную. Осциллограф измеряет сигнал, накапливает данные и отправляет пакет по USB. Вот время отправки могут быть «замирания» и пропуски измерений (пропуски триггеров).

Характеристики Hantek 6022BE

Комплект поставки:
1 * Oscilloscope
1 * USB Cable
1 * CD
2 * Probes
1 * User Manual (English)

Посылка, комплект, осциллограф.

Тут все как обычно. Получил почтой с треком, по времени почти 4 недели. Не быстро.
Размер коробки примерно 25 х 20 х 10 см

Масса почти 800 г.

Внутри коробка одна коробка, фирменная Hantek

Упаковка универсальная для нескольких моделей. Присутствует «птичка» напротив модели «Hantek 6022BE»

На коробке приведен перечень основных измерительных функций.

Комплект устройства на фотографии. Осциллограф в антистатическом пакете, комплект щупов также в отдельном пакете.

Присутствует диск и инструкция

В комплекте есть USB провод Y-типа для синхронизации и питания устройства.

Дополнительная информация — инструкция


Инструкция на щупы

Комплект щупов. Комплект хороший, два щупа с крючками, дополнительно есть цветные колечки для маркировки.

Осциллограф в пакете. Все серьезно))))

Внутри присутствуют пара пакетиков силикагеля.

Размеры примерно 20 х 10 х 3 см ( без учета резиновых накладок), масса около 300 г.

Наклейка с моделью и основными характеристиками.

Внешний вид Hantek 6022BE

Входы на панели. Слева пара BNC гнезд, это каналы Ch2 и Ch3 соответственно. справа контакты калибровочного генератора. Не забудьте выполнить калибровку щупов перед использованием!

BNC гнезда входных каналов. Слева от Ch2 под наклейкой есть лампочка-индикатор (зеленое-красное) работы.

Калибровка и земля. На клеммы выводится тестовый сигнал встроенного генератора 1 кГц, с помощью которого и какой-то матери специальной отвертки из комплекта щупов можно произвести компенсацию для выравнивания сигнала.

Интерфейс USBXI(TM). Фирменный Хантековский. Я так и не использовал его. Он нужен для объединения нескольких приборов Hantek.

Резиновые накладки снимаются. Они нужны для защиты от ударов и вибраций при использовании осциллографа в качестве портативного. Я обычно их снимаю. Хотя и с ними тоже удобно — не скользит по столу.

Работа с осциллографам простая, доступна даже начинающим радиогубителям радиолюбителям.

Для начала скачайте программное обеспечение, драйверы и установите это все.
Установка драйверов не должно вызывать каких либо вопросов. Ссылки на ПО и драйверы есть в конце обзора.

Проверяем, что устройство установлено в системе.

Осциллограммы и скриншоты.

Программное обеспечение для осциллографа поддерживает операционные системы: Windows 7, Windows NT, Windows XP ,VISTA, альтернативные — еще и Android/Linux.
Рекомендую попробовать все доступные варианты ПО и выбрать удобное. Я использую альтернативную версию для Win, но в последнее время склоняюсь купить полную для Android (удобнее).
В ПО отмечу также доступную математику: Invert, Addition, Subtraction, Multiplication, Division
Еще из особенностей: ПО поддерживает функцию FFT (спектроанализатор). Но эта функция не везде доступна. Например, для Android она поддерживается только в платной версии ПО.
Еще отмечу поддержку одновременной работы нескольких DSO на одном компьютере. Фактически это расширяет количество подключаемых каналов. Конечно это имеет смысл при внешней синхронизации (которой нет в модели 6022BL).

Окно программы DSO6000. Ждет подключения.

Перед работой ждем небольшого прогрева, при необходимости выполняем калибровку

Осциллограмма источника постоянного напряжения 3.7В (литиевая батарейка). Небольшой дребезг сигнала — это наводки с моих рук

Осциллограмма ШИМ с внешнего аккумулятора под нагрузкой (5В 1А)

И под нагрузкой (5В 3А)

Оно же, играюсь разверткой

Кстати, софт имеет возможность распечатывать полученные изображения/захваты экрана. Есть возможность сохранения картинки сигнала в следующие форматы: текстовый, jpg/bmp, MS Excel/Word.

Для сравнения — осциллограммы не очень качественного внешнего аккумулятора под нагрузкой (выставляю разные токи 1-2-2.5А)



И еще одного. Здесь пульсации повыше.

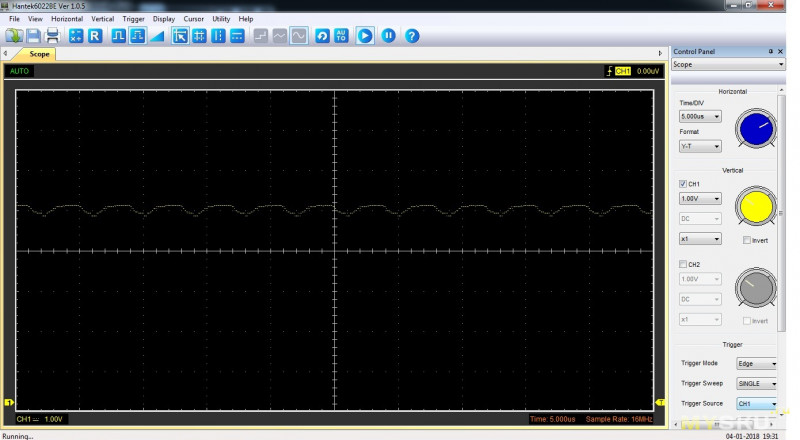

Ну тут все просто. Пара внешних аккумуляторов вполне пригодная к использованию, а откровенно «китайский» отправляется на помойку питать неответственные устройства. Давно кстати хотел сравнить. Косвенно качество павербанков было заметно и по реальной/заявленной емкости.

Осциллограмма ШИМ фонарика (SP35, замерял на СИД XHP50).
Режим Low

Режим Medium

Режим High

Режим Turbo

В реальности это проявляется как полосы изображения при видеосъемке света фонарика. Чем больше полосит, тем хуже драйвер.

Примеры спектрограмм различных сигналов с мобильного приложения смартфона.
Сразу скажу, что можно скачать программу HScope и покрутить ее в Демо-режиме. Да и основное ПО работает в «Демо», то есть без подключенного устройства. Очень удобно.
На скриншоте как раз демо-режим.

Теперь подключаюсь к источнику сигнала и смотрю, как это выглядит на DSO6022BE. Для подключения использую копеечный адаптер для USB-Type C.

Скриншот этого же сигнала

Поаккуратнее с входным сигналом.
При превышении значения входного диапазона сигнал сначала обрезается (искажается). Обратите внимание на предупреждение Overscale.

Она же поближе

И совсем «перебор». На входе около щупа загорается красный светодиод.

И собственно говоря, один из скриншотов по работе — сигнал импульса от «больного» модуля. Вычислил, заменил на «здоровый», скриншотом отчитался)))))

Разобранный осциллограф

Фотография платы осциллографа и писание компонентов отсюда.

1. «Мозгами» является микроконтроллер Cypress cy7c68013a-100axc. Микроконтроллер на ядре 8051 с интерфейсом High-speed USB. В принципе, понятный выбор. Высокой скорости от процессора не нужно, т. к. вся обработка происходит на стороне компьютера, но нужен быстрый USB.
2. SN74LVC16245A — фронтенд логического анализатора. Обычный 16-разрядный буфер. (Прим. – не используется в модели 6022BE)
3. 24LC02BI – EEPROM на 2 kb, для хранения каких-либо настроек. Почему их две, непонятно.
4. AMS1117-3.3 – линейный стабилизатор питания на 3,3V.
5. Inout A0505S-2WR – преобразователь +5V в двуполярное напряжение 5V для питания аналогового фронтенда.
6. AD8065 – операционный усилитель с FET-входами и полосой частот 145 МГц.
7. EL5166 – широкополосный операционный усилитель фирмы Intersil (полоса при единичном усилении 1,4 ГГц).
8. 74HC4051 — 8-и канальный аналоговый мультиплексор/демультиплексор
9. Самая интересная микросхема, АЦП, скрыта под радиатором. Небольшой нагрев паяльником, и радиатор отклеился, а под ним оказалась AD9288 – 8-bit ADC, 2 канала по 100 MSa/s.

Теперь небольшое дополнение к данному описанию.
В модели Hantek 6022BL в отличие от 6022BE не распаяна микросхема, отвечающая за преобразование сигналов логического анализатора.
Выглядит это так (взято с Eevblog).

Там же на форуме обсуждаются пути улучшения и доработок осциллографа.
Например, экранированием входов.


Есть также варианты применения внешней гальванической развязки для USB (с форума Easyelectronics).

Небольшие рекомендации по измерениям и использованию Hantek 6022BE.

– в части гальванической развязки и при работе с источниками напряжения (более 100В относительно земли да и в других случая не помешает) используйте питание осциллографа от ноутбука или планшета, работающих от аккумулятора (без сетевого адаптера!!!). Если питания от смартфона не хватает — можно дополнительно использовать внешний аккумулятор (пауэрбанк).
– в части пределов измерения учитывайте, что не стоит превышать значение ±35В. При необходимости используйте делитель 1:10 на щупе или посмотрите другие варианты (щупы с большим делением, различные приставки вплоть до самодельных резистивных делителей).
– в части программного обеспечения рекомендую посмотреть сторонние программы, как более удобные и функциональные.

Выводы:

Осциллограф весьма и весьма неплохой в своей «нише возможностей».
Он не заменит профессиональные настольные осциллографы сразу по нескольким причинам. Но если ограничения модели DSO-6022BE вас не пугают, то он может стать удобным и полезным инструментом на каждый день.
А вот если вам нужен USB осциллограф с внешней синхронизацией и с развязкой по постоянному току (режимы AC/DC), тогда смотрите в сторону более старших моделей, например, DSO-6052BE или DSO-6082BE. Обратите внимание на модель iDSO-1070A, которая дополнительно имеет встроенный аккумулятор и Wi-Fi интерфейс, что значительно облегчает работу именно в качестве портативного осциллографа (до 70 МГц или 250 Мвыб./с)

Из плюсов отмечу малые габариты, алюминиевый небольшой корпус с резиновыми вставками, что крайне удобно для использования в качестве выездного/портативного измерительного прибора. А также большое количество информации, которая позволяет использовать данное устройство даже с минимальным опытом/знаниями.

Ну и конечно же, самый большой плюс – это цена. За примерно $50-$60 можно приобрести новый осциллограф на 2 канала и на 20 МГц.
Можно взять за те же деньги б/у на авито что-то вроде С1-68, если повезет, не сильно убитый. Тоже неплохой вариант. Но у С1-68 уже не будет возможности подключиться к компьютеру, записать сигнал, работать в связке с телефоном и т.п.

Лично я изучал информацию перед покупкой, читал форумы, знал об ограничениях входного диапазона напряжений и (обычно эту особенность указывают в качестве главного минуса всех USB приставок-осциллографов) об отсутствии гальванической развязки. Работы со слаботочкой в связке со смартфоном/планшетом, особенно в вариантах без розетки рядом/на выезде очень удобны. Особенно, когда не нужен навороченный осциллограф, а всего то требуется оценить сигнал/состояние устройства и сохранить осциллограмму.
В этом случае Hantek 6022BE показывает себя исключительно с лучшей стороны. Ну и изначально я планировал запитывать его от павербанка.

Дополнительная информация — пруф покупки и купон на скидку

Брал несколько месяцев назад, удобно было оплачивать PayPal
Сейчас осциллограф Hantek 6022BE можно приобрести со скидкой по купону DE611 за $53.99.

Дополнительная и полезная информация по теме обзора.

Выдержки из FAQ с российского сайта Hantek

1. Есть ли гальваническая развязка с USB портом?
USB осциллографы не имеют гальванической развязки с USB портом. Портативные и настольные тоже не имеют развязки с USB портом при подключении к компьютеру. Причина этому одна скорость передачи данных между прибором и компьютером составляет 240 Мбит/сек. Такую скорость «развязать» трансформатором никак нельзя. Оптическая же развязка на такой скорости будет стоить очень дорого. Однако, USB устройства просто необходимо развязать по земле во время измерения устройств подключенных в общей сети питания. Для этого есть несколько подходов.

Использовать ноутбук (нетбук). У него вообще нет контакта заземления, а импульсный БП гальванически развязан.
Использовать компьютер, который питается от ИБП отключенного от розетки.
Использовать отдельное устройство для гальванической «отвязки» USB устройств. Оно обеспечивает максимальную скорость 12Мбит/сек, но так как USB осциллографы обратно совместимы с USB 1.1, то они будут работать и на этой скорости, правда частота обновления сигнала на экране будет несколько кадров в секунду.
2. Каков максимальный уровень измеряемого сигнала?
Паспортное значение максимального уровня сигнала подаваемого на вход при измерении составляет 35В., т.е. при использовании аттенюатора в режиме 1Х не следует измерять сигнал, пик колебаний которого превышает 35В.
3. Какая защита стоит на входе?
На входе установлен защитный диод.

14. Устройство продолжает делать замеры, когда передает данные?
Нет. Осциллограф работает последовательно. Сначала заполняет буфер данными замеров, затем передает полученные данные по USB. Во время передачи замеры не ведутся, и триггер может быть пропущен.

N. Hantek, Voltcraft, Darkwire, Protek, Acetech — это одно и то же?
Да. Реальным производителем является QINGDAO Hantek Elelctronic Co. (http://www.hantek.com.cn) в г. Циндао, где располагается один из крупных промышленных центров КНР. Они позволяют некоторым вендорам перемаркировать свою продукцию в торговые марки самого вендора.

Ссылки на форумы и программное обеспечение.

OWON VDS1022I Quick Teardown vs Hantek 6022be на eevblog
Hantek 6022BE 20MHz USB DSO на eevblog

Форум RadioKot с темой Осциллографы, анализаторы и генераторы Hantek и немного про тестирование и коррекцию

Ссылка на страницу скачивания с официального российского сайта Hantek

Папка с ПО и инструкциями с официального Onedrive.live. Кстати софт есть на всю продукцию в этой папке

Страница альтернативного ПО для Android HScope от Мартина Лорена, и она же HScope на маркете. Полная версия платная.
Небольшой обзор модели 6022BE

Большой обзор на Geektimes модели 6022BL (c логическим анализатором)

Документация на русском языке
Базовые сведения по эксплуатации USB осциллографов Hantek
Как правильно и безопасно проводить измерения
Руководство по эксплуатации комплекта щупов для осциллографов (характеристики и компенсация)
Руководство пользователя USB-осциллографов DSO-6022BE, DSO-6022BL
Драйвер для DSO-6022
SDK для серии USB осциллографов DSO-6000BC
Официальное программное обеспечение для DSO-6022BE
Если есть желание — можно скачать и установить ПО и посмотреть его в «Демо»-режиме.

Open6022BE V1.0 PR16C beta — альтернативное программное обеспечение для DSO-6022BE
API под LINUX и WINDOWS для 6022BE
OpenHantek — альтернативное программное обеспечение для Linux. Поддержку модели 6022BE не проверял

Еще версия ПО BasicScope (Спасибо ABATAPA)

Bluetooth-модификация bt.usb.oscill

bt.usb.oscill снабжен беспроводным (bluetooth) интерфейсом передачи данных (в дополнение к usb-интерфейсу. То есть, его можно подключать к ПК/КПК и через USB, и через Bluetooth).

  использован модуль LMX или BC4 — отличия



BT-интерфейс предназначен для организации беспроводной связи oscill с персональным компьютером (а также PocketPC / коммуникатором на Windows CE/Mobile). При этом, возможно и проводное подключение к  USB-порту ПК через стандартный USB-BF разъем на торце oscill:  .



Беспроводная связь (Bluetooth):

  • способна кардинально решить проблему высоковольной гальванической развязки;
  • обеспечивает помехоустойчивость связи осциллографа с ПК;
  • устраняет потенциальные наводки от ПК на тракт осциллографа;
  • повышает удобство пользования и безопасность за счет отсутствия провода к ПК;
  • расширяет радиус наблюдения до 10 метров от ПК;
  • необходима для организации съема сигнала с подвижных/вращающихся объектов;
  • является единственным доступным интерфейсом у большинства PocketPC / Коммуникаторов.
  • производит впечатление на коллег и клиентов!



Внутри oscill над платой usb.oscill установлен bluetooth модуль, подключенный к 4контактному гнезду платы.

Электропитание bt.usb.oscill возможно от любого стабилизированного источника постоянного тока 5В 200мА через usb-b гнездо (). Работоспособность сохраняется при снижении напряжения питания до уровня ~4,3В, что позволяет питать oscill от одного литий-ионного или литий-полимерного элемента. Однако, для гарантирования характеристик, рекомендуется стабилизированное питание 5В±5%.

Для работы bluetooth прошивка осциллографа должна быть не ниже 1.26, и версия библиотеки связи (oscilink.dll) не ниже 1.1.0.



Различные источники питания для bt.usb.oscill


Вариант автономного питания bt.usb.oscill :





Это простейший вариант, в котором не предусмотрены контроллер заряда, контроллер разряда, индикаторы, выключатель. Тем не менее, он позволяет использовать oscill беспроводно. Более совершенные источники автономного питания создают пользователи самостоятельно, см. форум.



Почему аккумулятор не встроен внутрь bt.usb.oscill?

USB Осциллограф Instrustar ISDS210B как приставка к ПК

Двух канальный осциллограф, с генератором сигналов и хорошими характеристиками.
Очень много скриншотов.

Для проведения экспериментов, мне понадобился осциллограф, тогда мне выдали Актаком АСК-2034 в университете, который в последующем я должен был вернуть. Эксперимент происходил на одном предприятии города, и раз осциллограф на мне я его каждый раз таскал с собой.

Недостатки осциллографа АСК-2034

Самый большой недостаток это габариты, если передвигаться в общественном транспорте не только с ним то это становится проблемой.
Второй недостаток, что бы сохранить измеренные показания в виде графиков, необходимо подключать к пк, иначе памяти для сохранения у него ограниченное число (толи 1 график, толи 2), и то память использовалась для наложения графиков.
Но и последний недостаток это софт после того как ты сохранил 1 график на ПК, софт больше не видел осциллограф, необходимо было отключить кабель и заново подключить, Если нужно сохранить серию экспериментов то это являлось проблемой.

После использования этого осциллографа, я понял что у меня он должен быть. Основным требованием тогда была цена, присматривался ко всяким конструкторам типа DSO138 и пр, а так же подобные в корпусе по типу DSO201. Потом уже стали появятся и другие требования к покупке. Посмотрел разнообразные приставки к ПК от Hantek и Instrustar, в этой ценовой категории именно они и распространены.при покупке использовал купон на 5$ в итоге цена была 99$

У этого продавца есть доставка СПРС-Экспресс от момента заказа до момента получения прошло ровно 13 дней

Фото распаковки

Основные характеристики 210B со страницы продавца:

Более подробные характеристики можно посмотреть на странице товара.

Комплектация:
Два щупа с выбором множителя, в комплекте так же идут цветные кольца и пластиковая отвертка для регулировки шупов

Фото



Провод для генератора сигналов

Фото



Кабель для подключения к ПК, очень мягкий длинна 1,5 м в целом качественно сделан

Фото



Ну и сам девайс с двух сторон, с одной стороны разъемы под щупы, и под генератор, а ток же два вывода для пробы(прямоугольный сигнал)

С другой стороны индикатор питания, разъем под USB, и две настройки для генератора сигналов (Амплитуда и Смещение)

Программное обеспечение.
До того как пришел осциллограф, обзоров я на него не нашел, были только некоторые обсуждения на форумах. Я решил сразу скачать и установить ПО, сайт на китайском языке, но гугл траслейт в помощь, нашел страницу на которой можно скачать программу Multi VirAnalyzer есть на китайском и английском языке.Обновляется она довольно часто,вот прямая ссылка на последнею версию.
Появилась английская версия сайта, где можно скачать ПО

В комплекте так же был диск(немного не сбалансированый сильно гудел в приводе), но данные с него считать можно, там есть инструкции и программа так же в двух версиях на Английском и Китайских языках. На сайте само собой версия программы новее.
Подключаем осциллограф, запускаем программу и видим диалоговое окно.

Здесь можно выбрать версию программы Простая и Проф, забегая вперед скажу, что функции у них одинаковые, но разный интерфейс.
Запускаем простую версию

Что бы получить сигнал нужно нажать на кнопку с лампочкой Ch2 или Ch3, регулировки тут осуществляется ручками, мышкой можно менять только положение сигналов по вертикале. Если на верхней панеле нажать кнопку DDS, то откроется вкладка с настройкой генератора, можно выбрать разнообразные сигналы и менять частоту, амплитуда и сдвиг регулируется ручками, что значат числа 50 я так и не разобрался.
Так же можно выбрать отображение сигнала, дело в том, что с осциллографа мы получаем точки, а сама программа отображает их как графики. Выбрать можно из двух вариантов либо сплайны либо синусоида, разницу заметить почти не возможно, Знаю что при сжатии изображений синусоида это jpg а сплайны это jpg2000, и что у последней сжатие больше, но как это применить к осциллографу я не знаю.
Есть еще так называемый Roll mode, сигнал при таком режиме отображается не в реальном времени, но зато можно записать изменение во времени, такой режим хорош например посмотреть изменения напряжения при нагрузке на электродвигатель.

Есть еще анализатор спектра, ничего сказать о нем не могу но выглядит это так

Так же сигнал можно получать либо в автоматическом режиме либо с использованием тригеров.

Еще пару скриншотов



Проф режим программы отличается прежде всего интерфейсом, в нем нет разнообразных ручек для регулировки, зато есть поля для ввода значений. Хоть и ручек нет, но зато управление мышкой намного удобней, если навести на боковые шкалы и покрутить колесиком, то меняется масштаб. что намного удобнее и интуитивно понятнее чем в Простом режиме.

Но вот например работа с генератором сигналов реализована в этом режиме не очень удобно из отдельного окна.

Но плюсом является то что можно что можно совместить несколько окон на одном экране.

Таким образом, что то удобно в одном режиме программы, что то другое, и там и там можно сохранять графики в формате CSV, либо osc. Которые можно открыть либо в Exel(можно открыть только формат CSV), либо в режиме Data Recorder, хоть он не работает на этом осциллографе, но там можно изменять массштаб графиков можно их сохранить в графическом формате.

Переключение режимов рабаты программы можно осуществлять через тул бар

Но одновременно нельзя использовать осциллограф в Простом и Проф режиме, нужно один закрыть другой открыть.

В целом осциллограф мне понравился, на пределе возможностей может я его в ближайшее время использовать не буду, брал с запасом на будущее. Но на нашем рынке ничего подобного за такую цену и близко нет. То что этот осциллограф как приставка для меня не является проблемой, можно подключить к нетбуку или к планшету на Windows, даже в этом случае вес и габариты такого решения минимальные и помещаются в рюкзаке.

Фото с планшетом


P.S.Планшет на Windows перестала работать смена ориентации экрана, ручная смена возвращала, почему то, в это же положение, в общем я люблю майкрософт…

Инструкция по эксплуатации USB осциллографа Instrustar ISDS205C

Доброго всем времени суток!
Сегодняшняя тема обзора двухканальный виртуальный осциллограф INSTRUSTAR ISDS205C.
Это осциллограф-приставка к ПК, который кроме функции осциллографа оснащен функциями анализатором спектра, логического анализатора и регистратора данных.
Заинтересованных приглашаю под кат.

INSTRUSTAR выпускает большой ассортимент виртуальных осциллографов и для наилучшего представления на сайте производителя была позаимствована такая таблица:

Есть из чего выбрать под свои задачи.
Я же остановлюсь на модели ISDS205C и постараюсь кратко изложить о его возможностях.
Характеристики прибора в табличном виде:

И кратко словами основное по функциям:
Осциллограф:
— количество каналов: 2
— входное сопротивление: 1MΩ 25pF
— входы: закрытый/открытый (AC/DC)
— разрешение по вертикали: 8 бит
-диапазон измерений: — 6v ~ + 6v (щуп в положении 1:1), — 60v ~ + 60v (щуп в положении 1:10)
— вертикальная точность: ± 3%
— длительность развертки: 10ns-10s
— размер буфера: 1 МБ/ch
— полоса пропускания: 20 МГц
— частота дискретизации: 48 MSa/s

Анализаторы спектра
— каналы: 2
— полоса пропускания: 20 МГц
— алгоритм: fft (18 windows).correlation. power спектра
— FFT points: 8-1048576/CHN
— FFT measure: Harmonic(1-7), SNR, SINAD, ENOB, THD, SFDR
— Filter processing: FIR filter supports arbitrary range of frequency sampling method, and Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method design.
— IIR filter support: «Butterworth», «Chebyshev I», «Chebyshev II», «Elliptic»

Регистратор данных
— каналы: 2
— сопротивление: 1mΩ 25pf
— входы: закрытый/открытый (AC/DC)
— разрешение по вертикали: 8 бит
— частота оцифровки: один канал 1k ~ 24МГц, два канала 1k ~ 16МГц
— файл записи: максимальное время записи 4ГБ, зависит от частоты оцифровки

Логический анализатор
— количество каналов: 16
— 8 каналов: 250 кГц – 24 МГц
— 16 каналов: 250 кБ – 16 МГц
— объем оцифровки: 1МБ — 2 ГБ

Логический анализатор Saleae Logic
— количество каналов: 8
— частота оцифровки: 25 кГц – 24 МГц
— анализ протоколов: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse
— объем оцифровки:1 МБ ~ 10 ТБ

Анализатор логики поддерживают два вида ПО – от производителя и анализатор Saleae Logic.
Для использования соответствующего ПО необходимо в отключенном состоянии установить переключатель на корпусе прибора в нужное положение и подключить приставку к ПК.

Поставляется осциллограф в небольшой коробке с принтом и краткими техническими характеристиками. Коробка одна для всех моделей и конкретная модель обозначается меткой.

Внутри в отдельном пакете лежат щупы, осциллограф, шлейф для работы с логическим анализатором, подпружиненные коннекторы, кабель USB тип A — USB тип B для подключения осциллографа.

Для начала рассмотрим содержимое пакта со щупами.
В комплекте их два, поскольку осциллограф двухканальный. Щупы здесь серии Р2060 на 60 МГц. Помимо того, что на разъеме и щупе уже есть маркировочные кольца, в отдельном пакете лежат запасные + отвертка для подстройки щупа + колпачки, предохраняющие от замыкания щупом элементов схемы при ее исследовании.

На разъеме имеется наклейка с характеристиками щупа.

Интуитивно понятная инструкция разъясняет, что за щупы, зачем и как их калибровать.

У рассматриваемого осциллографа имеется калибровочный выход, на котором присутствует сигнал прямоугольной формы частотой 1 кГц 2 Вольта. Подключив щуп к этому выходу, и вращая отверткой из комплекта подстроечный конденсатор, добиваются наилучшего изображения сигнала на экране.

Общая длина шнура со щупом составляет 1,21 м и заканчивается шнур непосредственно самим щупом, на который надет колпачок с крючком для подключения к проводникам. Провод для подключения массы снабжен крокодилом и может подсоединяться/отсоединяться от щупа.

Крючком цепляться, разумеется, нужно к проводникам – здесь просто для наглядности.
Защитные колпачки в комплекте разные и используются в зависимости от ситуации.

В целом щупы произвели хорошее впечатление – достаточно длинные, гибкие и сделаны аккуратно.
Следующими из комплекта идут шлейф и коннекторы для использования функции логического анализатора, коей оснащен осциллограф ISDS205C.
Щлейф имеет 20 жил длиной 20 см. Возможно, он не достаточно длинный, но на то есть наверное свои причины. В довесок не шлейфу идут 20 коннекторов красного и черного цвета (по 10).

С одной стороны шлейфа подключаются подпружиненные коннекторы, другой стороной шлей подключается к логическому разъему осциллографа.

Для подключения осциллографа к ПК используется очень мягкий и гибкий шнур USB тип A — USB тип B. Учитывая небольшую длину шлейфа для логического анализатора, гибкий и длинный (1,53 м) USB кабель есть гуд – это позволит удобнее расположить осциллограф рядом с исследуемой схемой.

В завершающей части описания комплектации собственно сам осциллограф.

Как видим, он имеет скромные размеры (170*115*34 с бамперами) и весит всего 338 грам.

Корпус сделан из алюминия, на переднюю и заднюю сторону надеты резиновые бамперы, так же выполняющие роль ножек, которые не дают осциллографу скользить по столу.

На верхней стороне корпуса только наименование производителя, а на нижней наклейка с QR кодом и наименованием модели.

На переднюю панель вынесены разъемы для подключения щупов и шлейфа логического анализатора. Имеются предупреждающие надписи у входов о предельно допустимом напряжении, подаваемом на измерительные входы и входы логического анализатора.
Разъем логического анализатора 20-ти пиновый, по краям расположены пины GND, а между ними по восемь информационных пинов в каждом ряду.
На задней стороне осциллографа находятся выход калибровочного сигнала, переключатель используемого программного обеспечения логического анализатора, USB разъем для подключения к ПК. При подключении на осциллограф подается питание, о чем свидетельствует светодиод красного цвета.

Для пущей наглядности вот такая юллюстрация.

Больше никаких органов управления нет – все манипуляции осуществляются через программную оболочку, устанавливаемую с диска. Там же находится ПО Saleae Logic.
По закону жанра следует показать внутренний мир прибора, но, к сожалению, в этот раз тема останется не раскрытой.
Все чего мне удалось добиться в этом деле — это снять бамперы, открутить по паре саморезов и снять переднюю и заднюю панели.

На этом, все. Дальше дело не пошло – плата настолько плотно вставлена в пазы (других креплений НЕТ), что вытащить ее оттуда никак не удалось. Деформаций корпуса так же нет и чем она там жестко зацеплена увидеть так и не смог. По краям платы расположены луженые полигоны и, видимо, они и являются причиной.

В доказательство своих стараний привожу вот это короткое видео.

Установка ПО с диска никаких осложнений не вызывает, поэтому описывать не буду.
При запуске программы появляется такое окно.

Выбирая любой пункт, в открывающемся окне видим вверху справа тулбар (Multi VirAnalyzer 3.10.6.1) и можем выбирать нужную функцию – Осциллограф/спектральный анализатор (упрощенный)+DDS генератор, Осциллограф/спектральный анализатор (профессиональный)+DDS генератор, регистратор данных, логический анализатор, Sweeper, QFilter и Window feature.
Поскольку программное обеспечение едино для всего ассортимента USB-осциллографов Instrustar, активны будут все функции, но воспользоваться можно лишь теми, которые поддерживает конкретная модель.
В моем случае доступно: осциллограф/спектральный анализатор (упрощенный и профессиональный), логический анализатор, анализатор спектра и регистратор данных. После активации программы и подключения приставки в нижнем правом углу появляется всплывающее окно, сообщающее о подключении конкретной модели осциллографа.

Окно упрощенной версии позволяет переключать вкладки осциллографа, спектрального анализатора и построения фигур Лиссажу. Возможна установка измерения кучи параметров. Часть окна с параметрами можно вовсе убрать. Программное обеспечение позволяет сохранять снимки экрана и в процессе измерений воспроизводить их (сделал снимок, заменил конденсатор в схеме, смотришь результат и, загружая снимок до замены, сравниваешь). Можно убрать боковую панель настроек измерений, можно проводить курсовые измерения ит.д. и т.п. В общем «изнастроиться» можно вдоль и поперек в зависимости от потребностей. Есть кнопка Auto и выбор закрытого/открытого входа.

Установки, показанные выше доступны так же из меню окна программы. Тулбар можно убрать, перетянув его вверх экрана. Будет выглядывать лишь небольшая полоска, при наведении курсора на которую, тулбар будет появляться.
Этот осциллограф уже появлялся в моем обзоре генератора сигналов JDS6600 (15 МГц), и здесь буду использовать его же. К генератору есть некоторые вопросы по части сигналов меандра и треугольника. Поэтому отдельные нюансы нельзя относить на счет осциллографа. Хотя и не стоит забывать, что осциллограф бюджетный с полосой пропускания 20 МГц и частотой дискретизации 48 мегавыборок в секунду. Старшие модели серий 210, 220, 2062 могут больше, но там отсутствуют функции логического анализатора и регистратора данных. В общем, везде свои плюсы и минусы.
Для начала осциллограмма сигнала с тестового выхода генератора.

Как видим, присутствуют некоторые шумы, видимо, такова особенность входных цепей или сказываются 48 MSa/s. Из положительных моментов – один канал в АС, другой в режиме DC, т.е. ПО и начинка дают пользователю два независимых канала.
Снимок сделан из программной оболочки, которая предлагает несколько форматов сохранения данных.


Подключим генератор и посмотрим, какие сигналы и в каком виде можно рассмотреть.

Синусоида 10 кГц.

Синусоида 500 кГц.

Синусоида 7 МГц.

Синусоида 15 МГц – предел возможностей генератора JDS6600.

Треугольник 1 МГц.

Треугольник 3 МГц

Треугольник 5 МГц. Здесь форма сигнала начинает уже меняться.

В обзоре генератора я этот момент указывал. К сожалению ни другого генератора, чтобы исключить вину осциллографа, ни другого осциллографа, чтобы исключить вину генератора на расстоянии вытянутой руки нет. В комментариях было высказано мнение, что частоты дискретизации в 48 MSa/s не достаточно и нужно больше, чтобы ловить сигналы большей частоты, отличные от синусоидальной формы. Но к генератору у меня вопрос остается, и увидеть это можно на меандере.
Первый канал подключен к генератору, а на второй вход подан сигнал с тестового выхода осциллографа.

И там, и там 1 кГц 2 Вольта, но с генератора проскакивают выбросы, а с увеличением частоты сигнал становится еще «лучше».
Меандр 20 кГц

Меандр 200 кГц

В общем, видно, что сигнал далек от образца, но осциллограф это ловит.

Меандр 1 МГц и здесь же курсорные измерения.

6 МГц 5 Вольт

Дальше сигнал с генератора совсем теряет человеческий вид, но вопросы все же больше к генератору.

Профессиональная версия программного обеспечения осциллографа дает немного больше возможностей и интерфейс уже другого вида. Здесь сразу появляются два окна – осциллографа и спектрального анализатора. Если в упрощенной версии это отдельно вызываемые функции, то тут сразу два окна. Ручек, как в упрощенной версии тут нет, но есть боковые поля. Параметры Вольт/деление и частота развертки устанавливается скроллом мыши. Окна можно менять местами кликая по ним или сворачивать.

Пример на меандре 200 кГц.
Активна осциллограмма, окно спектроанализатора под ней.

И наоборот.

Можно разместить окна рядом.

Осциллограф позволяет проводить математические операции над параметрами сигналов на двух входах.

Программное обеспечение позволяет строить фигуры Лисажу как в упрощенной, так и в профессиональной версиях. Сам последний раз этим занимался лет эдак 25 назад и вряд ли сейчас буду определять частоту неизвестного генератора).


Работу спектрального анализатора хотел бы показать на упрощенной версии.
Анализатор может проводить скалярный анализ, дающий информацию только об амплитудах гармонических составляющих спектра, и векторный, предоставляющий также информацию о фазовых соотношениях. Доступны 18 оконных функций. Демонстрация всех будет утомительно для читателей. Воспользуемся blackman и все тем же генератором JDS6600. Полоса звуковых частот и пара сигналов на высоких частотах.

50 Гц

100 Гц

1 кГц

10 кГц

20 кГц

Синус 2 МГц.

Меандр 2 МГц

Тут посмотрели, какие довески вместе с полезным сигналом выдает генератор. Полезна функция спектрального анализатора может быть строителям усилителей. На один канал анализатора подаем сигнал с генератора и смотрим на гармоники входного сигнала, а второй вход анализатора подключаем к выходу усилителя и наблюдаем, что с ними делает усилитель, и как-то боремся в случае необходимости.

ДОПОЛНЕНИЕ: По поводу спектрального анализатора в комментариях к обзору было высказано мнение, что либо генератор подбрасывает много грязи в спектрограмму, либо сам сперктроанализатор не очень. Ввиду отсутствия другого генератора уважаемый Ksiman подсказал вместо генератора попробовать подать сигнал с выхода звуковой карты компьютера. Да, диапазон ограничен 20 кГц и звуковая карта не может выдать адекватные меандр и треугольник, но даже по синусоиде получилось увидеть спектрограммы гораздо лучшие, нежели с генератора.
Настройки спектроанализатора прежние, частоты те же, что и с генератора.

50 Гц

100 Гц

1 кГц

10 кГц

20 кГц

Таким образом, спектроанализатор дает вполне адекватную картинку и вопросы остаются к генератору.

Регистратор данных позволяет сделать запись сигналов с датчиков, каких-то схем и т.д., а потом рассмотреть запись в подробностях, вычислив в какой момент и что пошло не так.
Для каждой записи открывается новое окно (как в Word, Excel и т.д. ), которому присваивается индивидуальное имя по дате и времени записи.

Длину записи можно установить до 4 ГГб. Частоту оцифровки в одноканальном режиме можно установить до 24 МГц, в двухканальном до 16 МГц. При этом появится предупреждающая надпись.

Записи хранятся на компьютере. Как и обычный файл, запись можно загрузить, удалить, скопировать и т.д., и рассмотреть в подробностях.

Примечание: Качество вышеприведенных изображений разное из-за того, что в одних случаях снимки сделаны из программной оболочки и они более качественные, другие это скрины, они по качеству хуже, но с боковыми панелями настройки.

Напоследок остается функция логического анализатора. Эта функция для тех, кто увлекается/занимается цифровой техникой. Ее ремонтом, наладкой, отладкой. Логический анализатор позволяет отлавливать до 16 сигналов (16 каналов).
Как уже говорил ранее, устройство поддерживает два вида ПО для логического анализа – от производителя и Saleae Logic. Выбирая одно из них, не забываем переключать переключатель на задней панели осциллографа.
В качестве испытуемого устройства у меня давно напрашивался выключатель света на ультразвуковом датчике HC-SR04.
То работает нормально, то через час-два начинает жить своей жизнью.


В паре с ПО логического анализатора от производителя интерфейс функции выглядит так.

Опять же выбираем длину записи и частоту семплирования, количество каналов. Подключаем к схеме (в моем случае к Echo и Trig датчика) видим какие сигналы на этих выводах, когда в охранной зоне никого нет.

Курсорами можно делать необходимые замеры.
Когда в охранной зоне датчика появляется тело, картина выглядит так.

Интерфейс ПО Saleae Logic выглядит чуть иначе и дает немного больше возможностей. Какое из них лучше пока не определился, видимо все будет зависеть от задач.

Описал далеко не все, но при точно сформулированных задачах в комментариях постараюсь ответить на возникающие вопросы читателей.
Хороша или плоха данная модель осциллографа?
На мой взгляд, в классе USB осциллографов соотношение цена/качество/наполнение здесь оптимально. Ближайшим конкурентом является Hantek, но там, например, не везде есть закрытый/открытый вход. Относительно невысокой частоты дискретизации – тут, пожалуй, нужно предварительно определиться в задачах, где будет применяться прибор и уровне подготовки пользователя. Нельзя забывать об отсутствии гальванической развязки, что присуще многим USB осциллографам. Профессионалы и близкие к данному уровню наверняка рассмотрят другие варианты, но для радиолюбителя, руководителя кружка радиоэлектроники, учащегося профильных направлений прибор с его насыщенным функционалом будет весьма полезен.
На данный момент модель ISDS205С в магазине уже отсутствует, но и магазин не один на планете. Очень близкой моделью является ISDS205Х, где к вышеописанным функциям добавлен DDS генератор 1Гц-20МГц.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
