Параллельное соединение проводников

Автор: edu1

Методическая копилка — Физика

Конспект

открытого урока

 физики в 8 классе

по теме:

«Параллельное соединение

проводников»





  Учитель физики  МБОУ  «СОШ№6»

Пчелина Ирина Валентиновна





Тип урока: изучение нового материала.

Цель урока:

-организовать деятельность по изучению, запоминанию и осмыслению темы:

«Параллельное соединение  проводников».

Задачи урока:

Обучающие:

-обеспечить экспериментальное  ознакомление обучаемых с параллельным соединением проводников и закономерностями этого соединения;

-планируется, что к окончанию  урока  обучающиеся будут знать  соотношение при параллельном соединении величин силы тока, напряжения и сопротивления на отдельных участках и во всей цепи;

-продолжить формирование умений и навыков работы с лабораторным оборудованием.

Развивающие:

-способствовать развитию у обучаемых исследовательских умений и навыков;

-продолжить работу по формированию умений делать выводы и обобщения на основе результатов проведенного исследования;

Личностные:

-содействовать формированию умения работать в коллективе;

-создать условия для воспитания творческого отношения к учебной деятельности.

Оборудование:

1.Демонстрационный набор для исследования электрических цепей постоянного тока (лаборатория L-микро).

2.Набор для лабораторных работ «Электричество»(L-микро).

3.Компьютер, проектор.

План    урока

1.Актуализация знаний.

2.Изучение  нового.

                          3.Решение устно тестов на закрепление.

                          4.Самостоятельная работа.

5.Домашнее задание.

6.Рефлексия.

Изучая электрические явления, мы встретились с целым рядом физических величин и терминов, некоторые из которых нам были совершенно не знакомы.

А какие же вы теперь уже знаете электрические  величины, характеристики  электрических цепей?

-ответыобучаемых

(электрический ток, сила тока, напряжение, сопротивление).

Какой закон связывает эти величины?  (закон Ома)

Мы уже знаем, что существует множество различных и сложных электрических цепей. Мы начали изучать пока  самые простые  соединения.

Какое соединение проводников вы  знаете?  Что представляет собой последовательное соединение потребителей?

Назовите закономерности последовательного соединения проводников.

Какой же основной недостаток этого соединения?

У вас на столах  лабораторное  оборудование.  Какие измерительные приборы  находятся на столах?

Что измеряют амперметром и как он включается в цепь?

Что измеряют вольтметром?  Как его включают в цепь?

На доске  собрана электрическая цепь последовательного соединения с одним резистором.    А теперь подключим вольтметр для измерения напряжения на резисторе.  Учитель  замыкает цепь.

Объясните,  как вы это делали? Сколько проводников вы подключали к одной клемме резистора или лампочки?

А если бы  вы подключили вместо вольтметра еще один резистор,  как бы он был подключен к первому?

А как  вы думаете, что же мы сегодня на уроке будем изучать?

            Учитель объявляет тему урока:

«Параллельное соединение проводников»

Как же нужно соединить два проводника  параллельно?

Вспомните, как мы давали определение последовательного соединения проводников. И попробуйте сформулировать определение параллельного соединения проводников.

Сегодня на уроке вы проведете исследование  параллельного соединения проводников и выясните законы этого соединения.

У вас на столах необходимые  приборы и алгоритм выполнения  исследования.

Обучающиеся выполняют исследования и делают  выводы о закономерностях параллельного соединения проводников.

I=I1+I2            U=U1=U2

Любой прибор имеет погрешности измерения.   (Можно повторить абсолютную и относительную погрешность измерения).

Давайте сделаем измерения более точными  цифровыми приборами на доске.

Наши измерения подтверждают сделанные  ранее выводы.

Продолжим наши исследования.

Уберите из цепи один резистор. Существует ли после этого ток в цепи?

Особенностью параллельного соединения является то, что при выключении одного из потребителей все остальные  продолжают  работать.

А теперь выясним, как определяется  сопротивление проводников, соединенных параллельно.

При последовательном соединении проводников как бы увеличивается длина     проводника,  следовательно, увеличивается и сопротивление.

Можно сказать, что при параллельном соединении увеличивается площадь поперечного сечения (показать  пучок проводников). Как  изменится общее сопротивление проводников?

Выведем математическую формулу  для сопротивления.

1/R=1/R1+1/R2

Вывод: при параллельном сопротивлении общее сопротивление в цепи уменьшается.

Наши теоретики приготовили  мини-пректы  о параллельном соединении.

А сейчас  на экране  для вас  задания, которые  выполним  устно.На экране 4 теста.

Решение и  разбор  задач из задачника «Самостоятельные и контрольные работы» 8класс Л.А.Кирик.

1.Два резистора сопротивления,  которых 20 Ом и 40 Ом, подключены к батарейке. Сила тока в первом резисторе  0,2А. Какой ток протекает во втором резисторе?

2.Моток проволоки сопротивлением 20 Ом разрезали на две равные части и соединили параллельно. Каково сопротивление соединенной таким образом проволоки?

3.Проводники сопротивлением 15 Ом и 20 Ом соединены  параллельно. Вычислите общее сопротивление соединения.

Самостоятельное выполнение тестов. Взаимопроверка при обмене вариантов с соседом по парте.

Домашнее задание: § 49. Упражнение 33(1,2,3).

Рефлексия:

Как вам  помогли  опыты разобраться с параллельным соединением проводников?        Как мы подведем итог урока? Что  вы делали сегодня на уроке, что узнали нового, чему научились? (ответы детей).

Возьмите свои карточки и положите их в соответствующий контейнер.

Если вы узнали новое, научились, и вам было интересно, то положите зеленую карточку в  зеленый контейнер.

Если вы что-то не совсем усвоили, но считаете,что дома с учебником вы разберетесь во всем, то опустите желтую  карточку в желтый контейнер.

А если вы ничего не поняли на уроке и вам потребуется дополнительная консультация учителя, то опустите красную карточку в красный контейнер.







Параллельное соединение проводников — Технарь

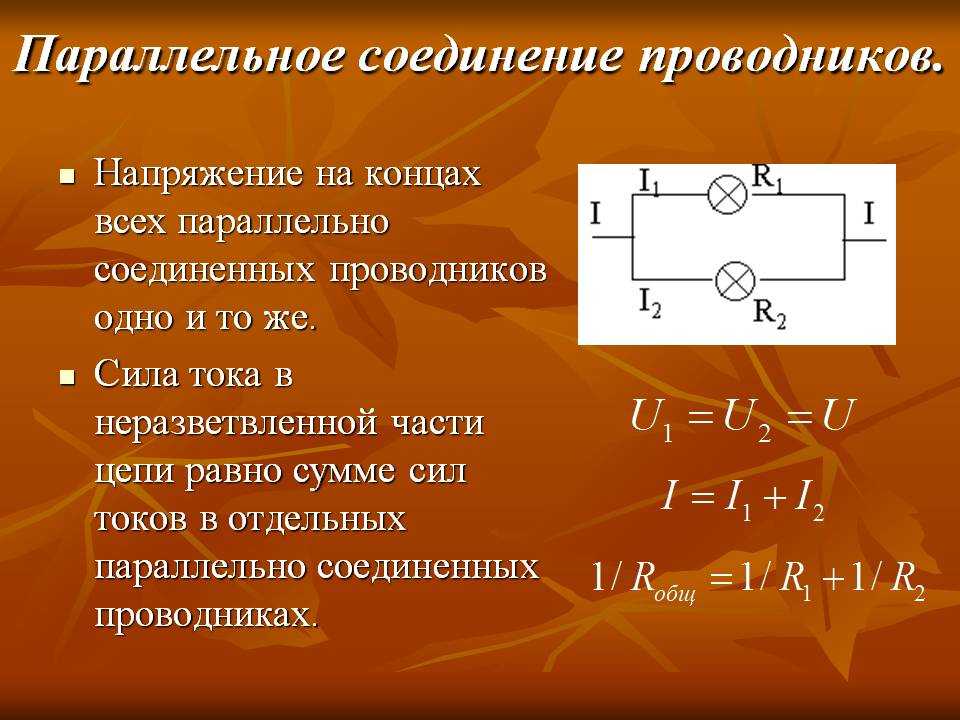

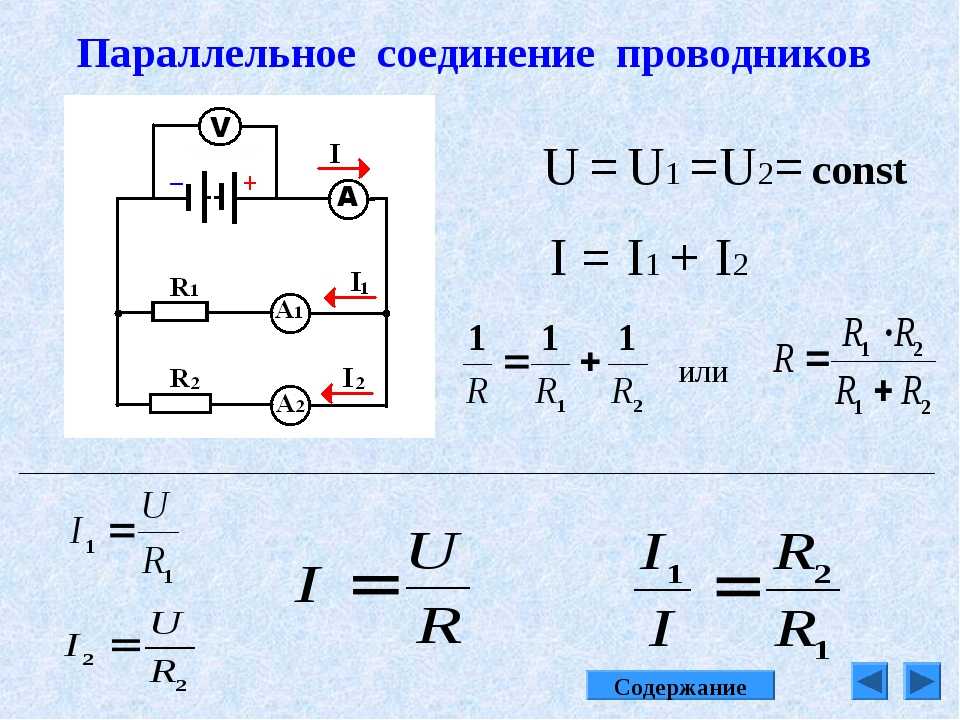

Другой способ соединения проводников, применяемый на практике, называется параллельным. На рисунке 267, а изображено параллельное соединение двух электрических ламп, а на рисунке 267, б — схема этого соединения. Если в этой цепи выключить одну лампу, то другая будет продолжать гореть.

При параллельном соединении все проводники одним своим концом присоединяются к одной точке цепи А, а вторым к другой точке В (рис. 267, б). Поэтому напряжение на концах всех параллельно соединенных проводников одно и то же. Изображенные на рисунке 267, а лампы горят при одинаковом напряжении.

В точке В (рис. 267, б) электрический ток I разветвляется на два тока I, и I2, сходящиеся вновь в точке А, подобно тому как изображенный на рисунке 268 поток воды в реке распределяется по двум каналам, сходящимся затем вновь.

Понятно, что

I = I1 + I2

т. е. сила тока в не разветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

При параллельном соединении как бы увеличивается площадь поперечного сечения проводника. Поэтому общее сопротивление цепи уменьшается и становится меньше сопротивления каждого из проводников, входящих в цепь. Так, например, сопротивление цепи, состоящей из двух одинаковых ламп (рис. 267, а), в два раза меньше сопротивления одной лампы:

R = R1/2

Участок цепи, состоящий из n параллельно соединенных проводников с одинаковым сопротивлением, можно рассматривать как один проводник, площадь сечения которого в n раз больше площади сечения одного проводника той же длины. Во столько же раз будет меньше и сопротивление этого участка, т, е.

R = R1/n

Сложнее рассчитывается сопротивление цепи, состоящей из нескольких проводников с разным сопротивлением. В этом случае надо складывать не сопротивления проводников, а величины, обратные сопротивлениям:

1/R = 1/R1 + 1/R2

Пример 1. В осветительную цепь включены параллельно четыре лампы сопротивлением 120 Ом каждая. Найти общее сопротивление участка цепи.

Пример 2. Участок цепи состоит из двух параллельно соединенных проводников сопротивлением R1 = 3 Ом, R2 = 6 Ом. Найти сопротивление этого участка цепи.

В одну и ту же электрическую цепь параллельно могут быть включены самые различные потребители электрической энергии. На рисунке 269 показано параллельное включение электрических ламп, нагревательных приборов и электродвигателя.

Параллельно включаемые в данную сеть потребители должны быть рассчитаны на одно и то же напряжение, равное напряжению в сети.

Напряжение в сети, используемое у нас для освещения и в бытовых приборах, бывает 127 и 220 В. Поэтому электрические лампы и различные бытовые электрические приборы изготовляют на 127 и 220 В. В практике часто применяется смешанное (последовательное и параллельное) соединение проводников,

Вопросы. 1. Какое соединение проводников называют параллельным? Изобразите его на схеме. 2. Какая из электрических величин одинакова для всех проводников, соединенных параллельно? 3. Как выражается сила тока в цепи до ее разветвления через силы токов в отдельных ветвях разветвления? 4. Во сколько раз сопротивление участка цепи, состоящего из двух одинаковых проводников, соединенных параллельно, меньше сопротивления одного проводника? 5. Как включают электрические лампы и бытовые электрические приборы в сеть? 6. Какие напряжения используют для освещения и бытовых нужд?

Упражнения. 1. Два проводника сопротивлением 10 и 15 Ом соединены параллельно. Найдите полное сопротивление этого участка. 2. Два проводника сопротивлением 4 и 8 Ом соединены параллельно. Напряжение на проводниках 4 В. Найдите силу тока в каждом проводнике и в общей цепи.

Задание

Основываясь на законе Ома для участка цепи и его следствиях, докажите, что сопротивление R участка цепи, состоящего из двух проводников сопротивлением R1 и R2, соединенных параллельно, рассчитывается по формуле: 1/R = 1/R1 + 1/R2, или R = R1*R2/R1+R2.
