Онлайн расчет операционного усилителя

Вы не правы, там во второй половине крупным планом показывается работающая сборка — отлично видно, что ничего кроме микросхемы, диодов и их токоограничивающих резисторов там нет и никакие ноги микросхемы не замкнуты меж собой. Думаете я не смотрел прежде, чем вопрос задать? Подключил по схеме из первого поста LM Схема работает. Светодиод светит. Причем тут «нафига усилитель»?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Практическое применение операционных усилителей. Часть первая.
• Расчёт схемы с операционным усилителем
• Бесплатная подписка на журнал «Современная электроника»
• Операционный усилитель? Это очень просто!
• Please turn JavaScript on and reload the page.
• Расчет активного фильтра низких частот

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №24. Операционный усилитель.

Практическое применение операционных усилителей. Часть первая.

Вы не правы, там во второй половине крупным планом показывается работающая сборка — отлично видно, что ничего кроме микросхемы, диодов и их токоограничивающих резисторов там нет и никакие ноги микросхемы не замкнуты меж собой. Думаете я не смотрел прежде, чем вопрос задать? Подключил по схеме из первого поста LM Схема работает. Светодиод светит.

Причем тут «нафига усилитель»? Он работает, а на мой взгляд не должен. Я попросил специалистов объяснить почему, чтобы я понял. Вы, похоже, как и я, не понимаете, ну и не флудите, послушаем тех, кто понимает.

Ошибиться там трудно. Но я, конечно, перепроверю и попробую взять другой экземпляр микросхемы, может с ней чего. Завтра отпишусь. А понимание есть почему работает с висящими входами? Объяснить можете или тоже, как я, в непонятках? ЕвгенийП Пока понимания нет. Просто стало интересно. Значит у меня в цепи резистор на ом.

Там что выше написал мерил напряжение не на выходе, а на светодиоде. Не греется. Для начала стоит рассмотреть работу ОУ от двуполярного источника питания. Если мы хотим понять, что будет на выходе, то должны взять разницу между входными напряжениями и умножить на Ку. И, если входы имеют одинаковое напряжение даже когда они одинаково не подключены , то на выходе будет ноль.

На диоде всегда будет два вольта, какое бы напряжение ни было перед резистором. Прямовключенный светодиод в этом смысле подобен обратно включенному стабилитрону. Мелкие светодиоды могут не греться до самого момента своей смерти от теплового разрушения кристалла. Кристалл маленький, тепла выделяет не много, а пластмасса его крайне фигово отводит.

Кристалл будет градусов, а корпус такого светодиода будет чуть-чуть теплый.

Схема с операционником совсем бестолковая. В этом смысле схема не будет ничем отличаться, если подцепить светодиод с резистором к двум последовательно-включенным батарейкам по полтора вольта.

ОУ имеет огромный коэф. Обычно от единиц до десятков тысяч. Есть и заранее точно неизвестное смещение нуля. При неподключенных входах это смещение разгоняется полным паспортным усилением усилителя и устанавливает его выход в крайнее состояние. Для какой микросхемы как конкретно обернется, сказать нельзя. Даже если входы ОУ соединить вместе, смещение все равно остается.

Его выравнивают либо через специальные балансировочные входы, либо за счет внешних цепей, подмещивающих балансировку на сигнальные входы. Но в любом случае при неподключенных входах ОУ работает в режиме компаратора. Он одинагово хорошо и очень сильно усиливает и любую внешнюю помеху, и собственные «стоны». А в чем смысл схемы, где светодиод подключен к выходу ОУ с неподключенными входами?

Что означает, «она работает»? Уважаемые коллеги. Спасибо вам, что объяснили. К вопросу «она работает». Я подаю на вход от 5 до 32 вольт и рабочесть схемы определяется «светодиод горит» как и говорит даташит. От и чудненько! А то уж я грешным делом подумал что в этой лаже есть здравый смысл. Воще светодиод сам по себе неплохой стабилизатор напряжения.

Как правильно выше писали светодиод на 20мА и резистор 82Ом при 5В питания ни в каких ОУ не нуждаются. Вся роль ОУ сводится к подаче 5В. Пусть и нестабильно, при нужной фазе наводок на входах. Токовая защита выхода ОУ может влиять, но тогда и резистор был бы вобще не нужен, скорей всего она ни при чем. Воще работа ОУ при висящих входах — это совершенно нештатное применение, годится разве что для поиска скрытой проводки, да и то только один вход висит.

Специально посмотрел «ролик с мужиком». Понял, что хотели продемонстрировать ОУ как стабилизатор тока для светодиода. Испытал «культурный шок». Ни схема, ни демонстрация к указанной задаче отношения не имеют. Так Вы бесплатно согреете руки на зимней рыбалке. Схемы из серии «Как самым причудливым и бессмысленым способом использовать радиокомпоненты». Обсуждение дурацкости схемы несколько не в ту сторону — это схема из даташита.

Поймите, если бы я увидел её в левом месте, я бы не обратил внмание, но когда я увидел висящие входы в официальном докумете производителя — это меня напрягло. Я понял, что чего-то в этой жизни не догоняю. По профессии я программист, а в электронике — не ахти какой продвинутый любитель. Потому и решил попросить профессионалов помочь в понимании.

Если я возьму несколько усилителей и буду просто мерять напряжение «выход-земля» можно и без светодиода — я буду получать разные значения для разных экземпляров? Факт горения или не горения светодиода в этой схеме ничего не говорит, например, об исправности или неисправности усилителя? Вы не так поняли. Всё, что на этой картинке -относится только к ноге выхода. При подключении О. Считается, что человек, который читает даташит уже знает что делать с этими ногами.

Это не штатный режим работы, что будет на выходе так же непредсказуемо как analogRead на неподключенном входе ардуино. На выходе классического ОУ при неподключенных входах будет максимальная или минимальная «полка» зависит от знака смещения конкретного экземпляра из-за смещения, либо генерация из-за самовозбуждения, либо шум «от края до края» из-за внешних наводок.

Ситуация, когда при неподключенных входах на выходе ОУ некое стабильное напряжение, отличное от предельного, говорит, скорее, о неисправности ОУ. Конкретные серии ИМС могут «тяготеть» к типовому смещению ввиду особенностей схемотехники и технологии изготовления. В общем случае — заранее неизвестно. Бывают очень! Там для высокой точности и термостабильности цепи обратных связей, термостабилизации, автобалансировки нуля, частотной коррекции сформированы на одном кристалле.

По сути — да. Представьте, что в выходных каскадах ОУ пробиты верхние по схеме транзисторы. Питание на светодиод через гасящий резистор буднет исправно поступать. Светодиод будет светиься. На видео чётко видно, что никаких других соединений нет и светодиоды светятся.

Вас я знаю как грамотного человека, посмотрите пожалуйста внимательно и объясните мне в чём там дело, пожалуйста.

И в чём разница между усилителями? Я вот смотрю на схемы усилителей и вижу у возле входов транзистор Q6 которого нет у Может в этом между ними разница. Опять же как это может влиять на наш случай. Понимаете, мне не нужна эта схема практически, но я хочу понять почему она работает. На мой глупый взгляд не должна по крайней мере стабильно не должна , но на видео ведь работает же, сволочь!

У этот транзистор изображен как несколько источников тока в верхней части схемы. К схемам ОУ особо не придирайтесь, они скорей функциональные чем принципиальные. Забудьте о нём. А входы пользователь задействует по собственному разумению. ЕвгенийП, если Вас интересует электроника, то рекомендую Вам да и всем две очень хорошие книжки. Первые немцы — у них все структурно и четко. Вторые — американцы. У них веселее.

Duino A. Вторая живёт у меня на столе первый том уже не раз флюсом залитая и хлорным железом протравленная. Первую не знал — обязательно посмотрю.

Расчёт схемы с операционным усилителем

Широкое практическое использование ОУ в аналоговых схемах основывается главным образом на применении в них различного рода внешних ОС, чему способствует большое значение коэффициента усиления К оу , а также высокое входное и малое выходное сопротивление ОУ. Высокие качества параметров современных интегральных ОУ позволяют без внесения заметной погрешности при расчете схем на ОУ принимать К uоу , К I оу и R вх. Основными схемами на ОУ являются инвертирующий и неинвертирующий усилители, режим работы которых осуществляется в пределах линейного участка передаточной характеристики. Также весьма важны схемы компенсации напряжения сдвига. Данная схема позволяет использовать в качестве неинвертирующего усилителя ОУ, схема обладает высоким полным входным сопротивлением, причем коэффициент усиления всей схемы по напряжению может быть жестко задан с помощью сопротивлений R 1 и R ос. Усилитель содержит последовательную отрицательную обратную связь по напряжению, создаваемую на резисторе R ос и поданную на инвертирующий вход. Полное входное сопротивление всей схемы оказывается высоким, так как единственным путем для тока между входом и землей является высокое полное входное сопротивление ОУ.

Задано: требуемый коэффициент усиления: Кус = 90;. — тип операционного усилителя: КУД2А;. — Uвхmin = 6 мВ;. — тип усилителя: неинвертирующий.

Бесплатная подписка на журнал «Современная электроника»

В этой статье мы обсудим некоторые аспекты практического применения операционных усилителей в повседневной жизни радиолюбителя. Не растекаясь мыслею по древу и не вдаваясь в дремучие теоретические основы работы вышеозначенного усилителя, давайте все же обозначим некоторые основные термины и понятия, с которыми нам предстоит столкнуться в дальнейшем. Итак — операционный усилитель. Далее будем называть его ОУ, а то очень лень писать каждый раз полностью. На принципиальных схемах, чаще всего, он обозначается следующим образом:. На рисунке обозначены три самых главных вывода ОУ — два входа и выход. Разумеется, есть еще выводы питания и иногда выводы частотной коррекции, хотя последнее встречается все реже — у большинства современных ОУ она встроенная. Два входа ОУ — Инвертирующий и Неинвертирующий названы так по присущим им свойствам. Если подать сигнал на Инвертирующий вход, то на выходе мы получим инвертированный сигнал, то бишь сдвинутый по фазе на градусов — зеркальный; если же подать сигнал на Неинвертирующий вход, то на выходе мы получим фазово не измененный сигнал.

Операционный усилитель? Это очень просто!

В прошлых статьях мы познакомились с теорией ОУ, выяснили, почему современные ОУ используются в схемах с одним питанием. Пришло время освоить эти данные на практике. Дальше разберем как считать обвязку — резисторы в обратной связи и делитель напряжения смещения. Для выбора требуемой схемы применения ОУ и определения номиналов входящих в неё элементов следует сначала записать требуемую передаточную характеристику.

Расчет основной схемы операционного усилителя.

Please turn JavaScript on and reload the page.

Что то часто мне стали задавать вопросы по аналоговой электронике. Никак сессия студентов за яцы взяла? В частности по работе операционных усилителей. Что это, с чем это едят и как это обсчитывать. Что это Операционный усилитель это усилок с двумя входами, невье… гхм… большим коэфициентом усиления сигнала и одним выходом. На практике, конечно, там числа поскромней.

Расчет активного фильтра низких частот

AD и AD — это обладающие широкой полосой и низкими искажениями усилители-ограничители. AD стабилен при единичном коэффициенте усиления. AD стабилен при коэффициентах усиления два и более. Компоненты позволяют разработчику задавать верхнее V CH и нижнее V CL напряжения ограничения, которые определяют допустимый диапазон выходного сигнала. В частности, типичная погрешность ограничения не превышает 3 мВ, а искажения в области ограничения поддерживаются на минимальном уровне.

ледующие модели универсальных ОУ сравнительные характеристики полностью дифференциальных ОУ. . лучим формулы для расчета парамет.

Параметры, описывающие качество ОУ, можно разделить на три группы: точностные, динамические и эксплуатационные. К точностным параметрам относятся: дифференциальный коэффициент усиления по напряжению K U , коэффициент ослабления синфазного сигнала КОСС, напряжение смещения нуля U см , входной ток I вх , разность входных токов по инвертирующему и неинвертирующему входам I р , коэффициент влияния источников питания Kв. Действие точностных параметров проявляется в том, что при постоянных напряжениях на входах выходное напряжение ОУ отличается от расчетного, определяемого выражением 4.

Из таблицы П. Разбиваем диапазон регулирования на несколько поддиапазонов, определяя для них значения верхней и нижней частот. Проектная компоновка управляющих вычислительных комплексов Целью курсового проекта является ознакомление с техническим обеспечением РСУ на базе программно-технических комплексов ПТК , включающих контроллеры ра Разработка контура регулирования давления смешанного газа на ГСС блока воздухонагревателей Главным средством технического процесса, без которого невозможны высокие темпы дальнейшего роста производительности труда, является комплексная механизация Более 4 млрд.

Что то часто мне стали задавать вопросы по аналоговой электронике. Никак сессия студентов за яцы взяла?

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль?

Операционный усилитель У неё выход ма. Обычно полевые транзисторы и операционные усилители работают от напряжений больше 5В. В вашем случае может хватить составного биполярного транзистора например КТ или КТ А светодиоды можно в коллектор параллельно через резисторы и от того же источника питания на 5В что и микроконтроллер если конечно источник питания может выдать требуемый ток.

Инвертирующий усилитель на операционном усилителе Онлайн демонстрация и симмуляция работы

Усилители в интегральном исполнении Операционные усилители в интегральном исполнении

Электроника, Микроэлектроника , Элементная база . .. микросхемы . крупные блоки электронного устройства Операционные усилители в интегральном исполнении , их структура , свойства …
… рассматривать не будем Что усиливает операционный усилитель Выходное напряжение операционного усилителя …

Операционные усилители Параметры, Условные графические обозначения ОУ

Электроника, Микроэлектроника , Элементная база … ), выполненный . по бестрансформаторной схеме Рис Блок-схема операционного усилителя ОУ имеет два входа и один …
… и обработке сигналов Инвертирующий усилитель Для операционного усилителя , включенного по инвертирующей схеме , расчет …

Тема 7. Схемотехника аналоговых узлов Лекция 9. Операционные усилители

Компьютерная схемотехника и архитектура компьютеров . .. усилителя (ОУ ). Рис схемное обозначение операционного усилителя ОУ имеет два входа – инвертирующий …
… и выражение для выходного сигнала и. коэффициента усиления операционного усилителя , охваченного отрицательной обратной связью …

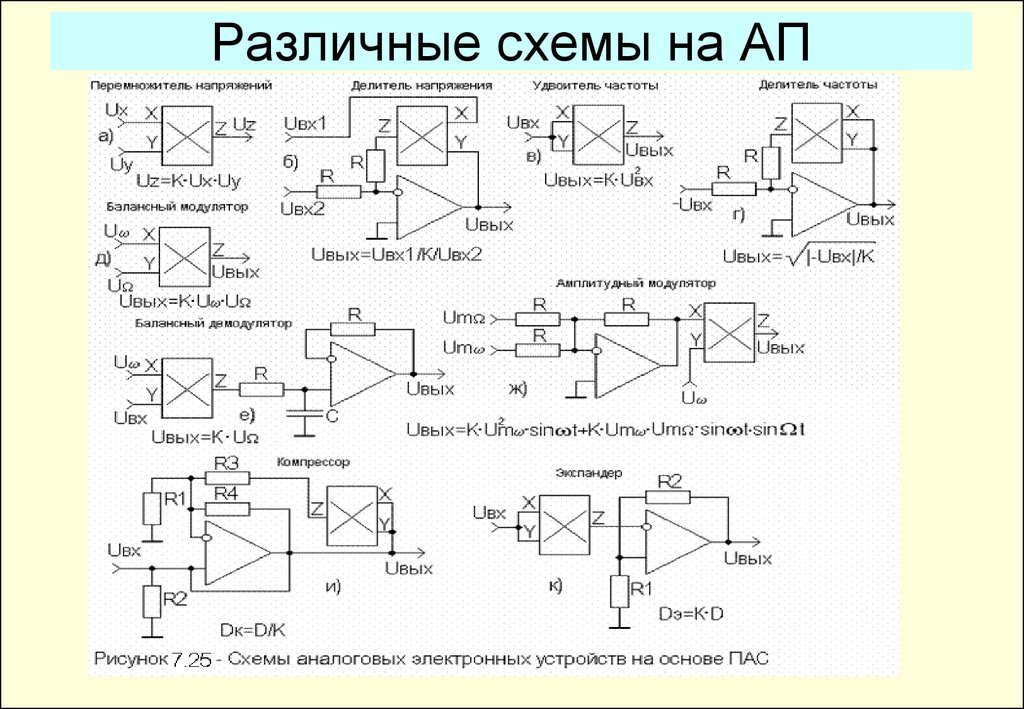

Схемотехника электронных устройств на базе операционных усилителей Сумматор Дифференциатор Интегратор

Электроника, Микроэлектроника , Элементная база … входные сигналы к инвертирующему и неинвертирующему входам операционного усилителя ., можно получить схему , реализующую …
… Рис Электронный инвертирующий аналоговый сумматор на операционном усилителе Аналоговый сумматор — устройство , выполняющее …

Задачи и примеры Операционные усилители

Электроника, Микроэлектроника , Элементная база . .. Операционные усилители Определите напряжение на выходе сумматора …
… В Чему .равно выходное напряжение инвертирующего усилителя рис 3 , = 500 Ом ,. = 5000 …

Правила трассировки печатных проводников

Конструирование и проектирование электронной аппаратуры … . и проводником , подходящим к нему Инвертирующий вход операционного усилителя , особенно , высокоскоростного , в большой степени …
… короткой для высокочастотных приложений . Типы корпусов операционных усилителей включают в себя , в основном , DIP …

Дифференциальные усилители (Дифференциальный каскад)

Электроника, Микроэлектроника , Элементная база … и сдвига уровня превращает ее в. простейший операционный усилитель , добавление эмиттерного повторителя — в прецизионный . ..
… . Каскод — непременная часть дифференциальных каскадов операционных усилителей с входными супербета-транзисторами . и усилителей мощности …

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЦИФРОВОЙ И АНАЛОГОВОЙ ТЕХНИКИ

Электроника, Микроэлектроника , Элементная база … значения S Установка в состояние 0 R Рис УГО операционного усилителя УГО операционного усилителя изображено …
… для подключения внешней цепи , корректирующей . АЧХ операционного усилителя Заметим , что некоторые виды операционных …

Лекция 10 Изолирующие усилители

Компьютерная схемотехника и архитектура компьютеров … быть использован операционный усилитель (рис . Усилитель включен по схеме инвертирующего сумматора , однако …
… используются выходные буферные усилители Эти усилители в имеют единичное усиление по напряжению , а. в коэффициент …

Эффект Миллера . влияние на коэффициент усиления

Электротехника, Схемотехника, Аналоговые устройства … (эмиттерного . повторителя ) применяется обычно в схемах операционного усилителя В этих схемах одновременно с уменьшением …
… интегратора , выполненую на операционном . усилителе Интегратор на операционном усилителе , использующий эффект Миллера , приведен …

Калькулятор усиления операционного усилителя

Автор Purnima Singh, PhD

Отзыв Стивена Вудинга

Последнее обновление: 21 ноября 2022 г.

Содержание:

• Что такое операционный усилитель (операционный усилитель)?
• Коэффициент усиления операционного усилителя
• Типы конфигурации операционного усилителя
• Как найти коэффициент усиления операционного усилителя?
• Часто задаваемые вопросы

Используйте калькулятор усиления операционного усилителя Omni, чтобы определить напряжение усиление операционного усилителя . Вы можете использовать этот калькулятор операционного усилителя, чтобы узнать коэффициент усиления по напряжению инвертирующего операционного усилителя, а также неинвертирующего операционного усилителя. Если вы хотите узнать, что такое операционный усилитель или как рассчитать коэффициент усиления операционного усилителя, читайте дальше. Вы также узнаете больше о том, для чего используются операционные усилители, и о характеристиках идеального операционного усилителя.

Что такое операционный усилитель (операционный усилитель)?

Операционные усилители или операционные усилители представляют собой электронные устройства, усиливающие электрический сигнал . Они являются основными строительными блоками каждой аналоговой электронной схемы. Операционные усилители работают в диапазоне математические операции в аналоговых схемах, например, сложение, интегрирование, дифференцирование, сравнение и т. д. Кроме того, мы также широко используем их в фильтрации сигналов и преобразовании .

Коэффициент усиления операционного усилителя

Рисунок 1: Символ операционного усилителя.

Типичный операционный усилитель (см. рис. 1) представляет собой устройство с двумя входными клеммами и одной выходной клеммой. Входная клемма с отрицательным знаком (—) называется инвертирующей клеммой .0023 . Входная клемма с положительным знаком (+++) называется неинвертирующей клеммой . Обе входные клеммы имеют очень высокое электрическое сопротивление. Третий терминал — это выходной терминал, с которого мы получаем выходной сигнал напряжения или тока. Импеданс выходной клеммы почти равен нулю.

🙋 Понятие импеданса очень важно в электронике! Вы можете увидеть некоторые примеры в калькуляторе импеданса кабеля и калькуляторе согласования импеданса.

Операционный усилитель в основном усиливает разницу между двумя входными сигналами , VinV_{\text{in}}Vin и Vnon-invV _{\text{non-inv}}Vnon-inv​. Коэффициент усиления ААА линейного операционного усилителя представляет собой отношение выходного напряжения к входному напряжению:

A=VoutVinA = \frac{V_{\text{out}}}{V_{\text{in}}}A= Vin​Vout​​

где:

• Vin=Vinv−Vnon-invV_{\text{in}} = V_{\text{инв}} — V_{\text{неинв}}Vin​=Vinв ​−Vnon-inv​

Вы видите сходство с формулой регулирования сети в калькуляторе регулирования напряжения?

Типы конфигурации операционных усилителей

В схемах операционных усилителей мы обычно реализуем механизм обратной связи с использованием некоторых внешних компонентов, таких как резисторы или конденсаторы. Таким образом, работа операционного усилителя зависит от типа механизма обратной связи (положительной или отрицательной) и используемого компонента обратной связи.

Чтобы реализовать отрицательную обратную связь , мы берем часть выходного сигнала и подаем его обратно на инвертирующий вход через внешний резистор обратной связи. Это соединение с обратной связью заставляет дифференциальное входное напряжение операционного усилителя стать равным нулю, т. е. Vinv=Vnon-invV _{\text{inv}} = V_{\text{non-inv}}Vinv​=Vnon-inv​.

Две основные конфигурации схемы операционного усилителя:

• Инвертирующий операционный усилитель : На рисунке 2 показана принципиальная схема инвертирующего операционного усилителя. В инвертирующей конфигурации мы подключаем входной сигнал к инвертирующей клемме через сопротивление RinR_{\text{in}}Rin​ и заземляем неинвертирующую клемму. Сопротивление обратной связи VfV_{\text{f}}Vf​ возвращает часть усиленного выходного сигнала обратно на вход. Коэффициент усиления по напряжению инвертирующего операционного усилителя составляет:

Ainv=VoutVin=-RfRinA_{\text{inv}} = \frac{V_{\text{out}}}}{V_{\text{in}}} = — \frac{R_{\text{f} }}{R_{\text{in}}}Ainv​=Vin​Vout​​=−Rin​Rf​​

Знак минус означает, что выходной сигнал не совпадает по фазе с входным сигналом на 180°.

Рис. 2: Принципиальная схема инвертирующего усилителя, выполненного с использованием операционного усилителя (Источник: wikimedia.org)

• Неинвертирующий операционный усилитель : На рисунке 3 показана принципиальная схема неинвертирующего операционного усилителя. Здесь мы подать входной сигнал непосредственно на неинвертирующую клемму . Чтобы применить отрицательную обратную связь, мы подключаем сопротивления R2R_2R2 и R1R_1R1 к инвертирующему выводу. Коэффициент усиления по напряжению неинвертирующего операционного усилителя:

Anon-inv = VoutVin = 1 + R2R1A _ {\ text {не-инв}} = \ frac {V _ {\ text {out}}} {V _ {\ text {in}}} = 1 + \ frac {R_2 }{R_1}Anon-inv​=Vin​Vout​​=1+R1​R2​​

В неинвертирующих операционных усилителях вход и выход находятся в одной фазе.

Рис. 3: Принципиальная схема неинвертирующего усилителя, выполненного с использованием операционного усилителя (Источник: wikimedia.org)

Как найти коэффициент усиления операционного усилителя?

Рассмотрим пример расчета коэффициента усиления по напряжению с помощью калькулятора коэффициента усиления операционного усилителя. Рассмотрим инвертирующий операционный усилитель с входным сопротивлением 1 кОм и сопротивлением обратной связи 10 кОм.

1. Выберите тип операционного усилителя , например, инвертирующий, из раскрывающегося меню.
2. Введите значения входного сопротивления (1 кОм) и сопротивления обратной связи (10 кОм).
3. Калькулятор операционных усилителей отобразит коэффициент усиления по напряжению операционного усилителя , например, 10.
4. Если вы выберете неинвертирующий операционный усилитель, калькулятор покажет 11.

Часто задаваемые вопросы

Каковы характеристики идеального операционного усилителя?

Характеристики идеального операционного усилителя:

• Бесконечное входное сопротивление;
• Нулевой выходной импеданс;
• Бесконечное усиление напряжения; и
• Бесконечная пропускная способность.

Для чего используются операционные усилители?

Операционные усилители в основном используются в качестве усилителей сигналов в электронных схемах. Некоторые распространенные приложения/использование операционных усилителей:

• Чтобы выполнять математические операции , такие как сложение, интегрирование, дифференцирование и т. д.
• В устройство формирования сигнала , например, в качестве фильтра, выпрямителя и т. д.
• В качестве преобразователя тока в напряжение (или напряжения в ток) .

Что такое тепловой дрейф в операционных усилителях?

Термический дрейф — это изменение нормальной работы операционного усилителя из-за изменения внешней температуры . Коэффициент усиления, импедансы (входной и выходной), частотная характеристика и напряжения операционного усилителя изменяются в зависимости от температуры.

Операционные усилители — это электронные устройства, изготовленные с использованием полупроводниковых компонентов (например, транзисторов). Поскольку свойства полупроводников сильно зависят от температуры, любое изменение внешней температуры окружающей среды также влияет на эксплуатационные характеристики устройств, изготовленных с их использованием.

Почему операционный усилитель называют дифференциальным усилителем?

Операционный усилитель усиливает разность двух входных сигналов напряжения , отсюда и название дифференциального усилителя.
