Расчет стабилизатора LM317 • Начинающим HamRadio
от Foxiss
Расчет стабилизатора LM317 регуляторы напряжения были незаменимыми в современных электронных схемах в течение нескольких десятилетий. Они доступны во многих типоразмерах, с фиксированным или регулируемым выходном напряжением. Одним из старейших регуляторов напряжения, все еще находящихся в производстве, является LM317, который был представлен еще в 1971 году. В то время что современные реализации LM317, вероятно, будут иметь модифицированную версию оригинальной конструкции микросхемы, характеристики, расположение выводов и физические размеры остаются прежними. Выходное напряжение LM317 легко настраивается с помощью двух резисторов, подключенных к регулировочному выводу (рисунок).
Максимальное входное напряжение может достигать 40В, а стабилизатор может выдавать ток более 2А при условии, что разница между входным и выходным напряжением составляет менее 15В.
С помощью LM317 можно установить выходное напряжение очень точно, при условии, что вы сначала приложите некоторое усилие для измерения внутреннего эталонного напряжения микросхемы.
Все это конечно будет зависеть от производителя, эталонное напряжение может колебаться от 1,2 до 1,3В. Для измерения фактического опорного напряжения на LM317 стабилизатор должен быть подключен к плате, в соответствии со схемой, представленной на рисунке.
R1 может иметь значение сопротивления от 240 до 470 Ом. Подключите на вход стабилизатора напряжение от 3 до 10В (в любом случае, более 3В, минимальный перепад напряжения между входом и выходом, чтобы обеспечить нормальную работу LM317).
Теперь измерьте напряжение на выходе регулятора с помощью мультиметра. Результат, будет внутренним опорным напряжением. Проводились измерения стабилизаторов от разных производителей, к примеру результаты: ST317-1,249В, UA317-1,275В, SSS317-1,231В. Кроме того, конечно, нужно принять во внимание, что ток около 50 мкА будет от управляющего выводом, и поэтому он также будет проходить через резистор R2 делителя напряжения на схеме.
Это значение также может отличаться от одного производителя к другому, поэтому проверьте технические данные на стабилизатор соответствующего производителя. Когда принимаем это во внимание, то можем вычислить значения элементов для желаемого выходного напряжения, используя следующие формулы:
R2 theoretical = (U out / U ref – 1) × R1
R2 adjust = (U out – U ref) / I adjust
R2 tot = R2 theoretical × R2 adjust / (R2 theoretical +
R2 adjust)
Расчет стабилизатора LM317, конечно, можно использовать подстроечный резистор вместо R2 и таким образом настраивать его до тех пор, пока не будет получено желаемое выходное напряжение, но с помощью этого расчета вы можете сразу установить нужный резистор на плату. Этот же расчет можно использовать и с отрицательной версией LM337. Все расчеты здесь предполагают, что рабочая температура микросхемы достаточно постоянна. И Uref, несколько регулируем дрейф при больших изменениях температуры, в то время как выходное напряжение также немного может меняется при разных токах нагрузки.
© 2023 HamRadio • Создано с помощью GeneratePress
Электрические калькуляторы онлайн
Электрические калькуляторы онлайн для расчетов по электричеству и электрике. Расчет электрических цепей, напряжения, силы тока, сечения кабеля или освещенности. Бесплатные калькуляторы электрического расчета для электриков.
🕒   👁 15
Онлайн калькулятор который позволит рассчитать импеданс в параллельном соединении в сети. Также будут вычислены углы сдвига фаз и реактивные сопротивления. Данный калькулятор пригодится тем кто …
СчитатьИмпеданс в параллельном соединении (онлайн калькулятор)
🕒   👁 28
Рассчитать импеданс в последовательном соединении поможет данный онлайн калькулятор.
Кроме этого калькулятор вычислит реактивное сопротивление на катушке и на конденсаторе, а также углы сдвига фаз. …
СчитатьИмпеданс в последовательном соединении (калькулятор)
🕒   👁 26
Как найти общую емкость если у вас в схеме последовательное соединение конденсаторов используя калькулятор? Очень просто, если использовать наш онлайн сервис. Введите необходимые данные и …
СчитатьПоследовательное соединение конденсаторов. Калькулятор общей емкости
🕒   👁 23
Онлайн калькулятор для расчета коэффициента усиления и других величин в спиральной антенне. Заполните исходными данными все необходимые поля и калькулятор сделает расчёт параметров спиральной антенны.
🕒   👁 108
Перед вами полезный калькулятор для подбора резистора для светодиода. Если увлекаетесь электрикой, то это однозначно вам пригодится. Калькулятор рассчитывает сопротивление резистора, который нужно добавить в …
СчитатьКалькулятор для подбора резистора для светодиода
🕒   👁 81
В электрике бывает часто необходимо вычислить общее сопротивление резисторов, соединённых параллельно между собой. Это можно вычислить по формуле, но проще и быстрее сделает такой расчет …
СчитатьКалькулятор расчета параллельного соединения резисторов
🕒   👁 77
Если необходимо произвести расчет стабилизатора напряжения на микросхеме LM317, то вы попали по адресу. Здесь представлен и калькулятор стабилизатора напряжения на ЛМ317, а также схема …
СчитатьКалькулятор для расчета стабилизатора напряжения на LM317
🕒   👁 68
Перед вами простой онлайн калькулятор, который позволяет быстро выполнить расчет стабилизатора тока на микросхеме LM317. Если быть точнее, то калькулятор рассчитывает сопротивление резистора в зависимости …
СчитатьКалькулятор для расчета стабилизатора тока на LM317
🕒   👁 85
Перед вами онлайн калькулятор который выполняет расчет последовательного соединения резисторов, с помощью которого можно быстро и удобно вычислить общее сопротивление при такой схеме. Ниже приведём …
СчитатьКалькулятор расчета последовательного соединения резисторов
🕒   👁 163
Расчет силы электромагнита постоянного тока необходим при проектировании ряда устройств, где совершается механическая работа под действием магнитного поля. Сюда относятся различные контактные реле, клапаны или …
СчитатьРасчет силы электромагнита
- Страницы:
- 1
- 2
- »
LM317 Calculator — Калькулятор внешнего резистора онлайн
Перейти к содержимомуКонвертеры и инструменты
Калькулятор lm317 — это полезный онлайн-инструмент, который может упростить процесс проектирования регулятора напряжения.
Это один из наиболее широко используемых регуляторов напряжения, который долгое время использовался во многих различных электронных схемах. Это регулируемый трехполюсный регулятор положительного напряжения. Этот онлайн-инструмент может быстро и точно рассчитать значения двух внешних резисторов, необходимых для установки фиксированного выходного напряжения микросхемы lm317.
Самый популярный LM317 — это 3-выводная регулируемая микросхема стабилизатора напряжения, имеющая несколько вариантов, таких как LM317T, LM317-N, LM317A, LM317HV, с одинаковыми базовыми функциями, практически без каких-либо различий, ограничивающихся рабочей температурой и максимальным входным напряжением.
Чтобы использовать указанный выше онлайн-калькулятор резисторов lm317, просто введите желаемое выходное напряжение, которое необходимо отрегулировать, и значение резистора R1. Калькулятор отобразит требуемые значения внешнего резистора R2. 9Входные значения для Vo должны находиться в диапазоне от 1,2 до 37 В.
Всегда проверяйте стандартное доступное значение резистора, или вы можете использовать индивидуальный резистор. Значение резистора R1 по умолчанию здесь равно 1 кОм. Выберите резисторы с допуском 0,5%, 1% или 2% в цепи обратной связи регулятора напряжения, чтобы получить лучшую стабилизацию напряжения.
Калькулятор lm317 представляет собой онлайн-инструмент, который помогает пользователям вводить выходное напряжение, регулируемое с помощью lm317, и обеспечивает подходящие значения внешнего резистора в соответствии с формулой, указанной в техническом описании. Внутреннее опорное напряжение lm317 рассчитано на 1,25 вольта с током питания 1,5 ампера или более. Vi должно находиться в диапазоне от 4,25 до 40 Вольт для бесперебойной работы.
Конструктор или инженер может легко и быстро рассчитать значения резисторов с помощью этого инструмента, без необходимости вычисления сложных формул или ручных расчетов.
Формула для регулируемого выходного напряжения:
Vo = 1,25 x (1 + R2/R1)
R2 и R1 — резисторы обратной связи или шунтирующие резисторы.
Резистор обратной связи или шунтирующий резистор служат для подачи опорного напряжения (Vref) на регулятор, на котором должно регулироваться выходное напряжение.
Прочтите техническое описание lm317 здесь
Также посетите калькулятор TL431 здесь
Использование онлайн-инструмента расчета резисторов lm317Например, предположим, что вы хотите использовать lm317 регулировать выходное напряжение источника питания до 9В. Внутреннее опорное напряжение lm317 составляет 1,25 В. Используя инструмент калькулятора lm317, вы должны ввести 9 В в регулируемое напряжение. Выберите значение R1, скажем (1 кОм). Затем инструмент калькулятора регулятора напряжения отобразит требуемые значения резисторов R2 (скажем, 6,2 кОм).
Одним из основных преимуществ использования lm317 является то, что он имеет функции ограничения тока, защиты от тепловой перегрузки и сохранения рабочей зоны.
Кроме того, инструмент может помочь предотвратить ошибки в расчетах, которые могут привести к сбоям в работе схемы или повреждению компонентов.
Вводя желаемое выходное напряжение и внутреннее опорное напряжение lm317, инструмент может гарантировать, что значения резисторов рассчитаны правильно. Калькулятор регулятора напряжения может быть ценным инструментом в вашем путешествии по проектированию, поскольку LM317 имеет множество применений, не ограничиваясь решениями для источников питания, зарядными устройствами, решениями для блоков питания, управления двигателями, генераторами сигналов.
Калькулятор TL431 — Онлайн-калькулятор резистора обратной связи LM337 Калькулятор — Онлайн-калькулятор внешнего резистора
Наверх
СМ Техника! 2022
КалькуляторLM317 — Инженерные проекты
Сегодня я собираюсь поделиться нашим новым онлайн-инструментом, который называется Калькулятор LM317. Я очень взволнован, публикуя этот калькулятор LM317 … [LM317TEP] Привет друзья, надеюсь у вас все хорошо.
Калькулятор LM317
- Прежде всего, позвольте мне дать вам некоторые основные сведения о его схемотехнике.

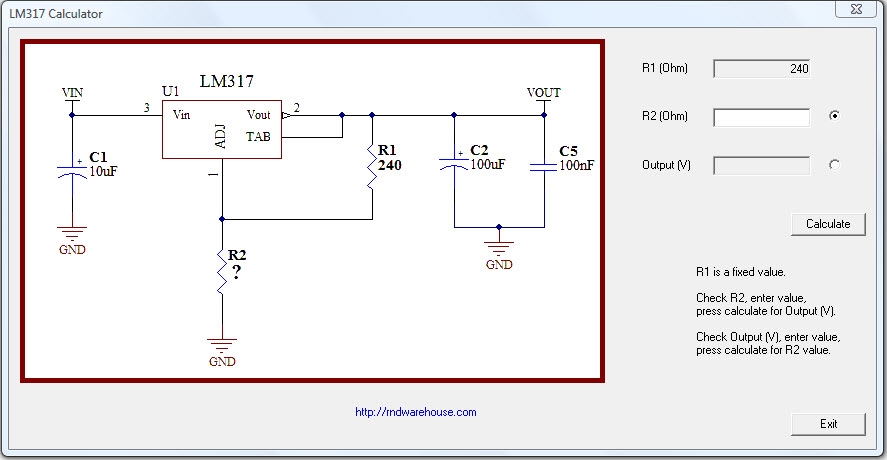

- Вы можете проверить основную схему LM317 на рисунке ниже:
- Вы можете видеть, что у нас есть Vin, который является входным напряжением, затем у нас есть R1 = 510 Ом, который обычно является фиксированным сопротивлением, и, наконец, у нас есть R2, который является переменным сопротивлением.
- Теперь, изменив значение этой переменной сопротивления, вы можете изменить ее выход, этот калькулятор будет использоваться для расчета этих значений в зависимости от значений двух других переменных:
- Итак, вот эти калькуляторы LM317:
- Простая формула, используемая для расчета выходного напряжения LM317, показана ниже:
- Обычно не требуется использовать очень конкретное выходное напряжение, и обычно используется заранее определенная комбинация резисторов. Вот список обычно доступных резисторов, выходные напряжения для этих комбинаций резисторов показаны в таблице ниже:
- Я также разработал Proteus Simulation of LM317, который вы можете скачать с LM317 Voltage Regulator в Proteus.
- Вот скриншот его работы, и вы можете видеть, что выходное напряжение намного меньше, чем входное напряжение:
