Индуктивность | Страница 3 из 3 | Electronov.net

Основные параметры индуктивностей:

• Номинальная индуктивность:

Заводское значение индуктивности конкретного прибора, измеряется это значение в Генри (производные наноГенри (нГн), микроГенри (мкГн) и т.д). Номинальные значения индуктивностей выбираются из специальных номинальных рядов Е6, Е12, Е24 и т.д.

• Допуск (точность):

Допустимое отклонение величины реальной индуктивности от номинальной. Указывается в процентах от номинального значения индуктивности. Допуск может достигать 20%.

• Ток насыщения:

Величина тока, при достижении которой, происходит интенсивное рассеяние магнитного потока вне сердечника, что вызывает наведение токов индукции в близко расположенных проводниках. При периодическом насыщении возникают всплески помех, частоты которых распространяются и на звуковых частотах, и в радиочастотном диапазоне. Также насыщение сердечника приводит к его перегреву, вплоть до физического разрушения.

• Температурный коэффициент индуктивности:

Параметр, характеризующий зависимость индуктивности катушки от температуры. Температурная нестабильность индуктивности обусловлена целым рядом факторов: при нагреве увеличивается длина и диаметр провода обмотки, увеличивается длина и диаметр каркаса, в результате чего изменяются шаг и диаметр витков; кроме того при изменении температуры изменяются диэлектрическая проницаемость материала каркаса, что ведёт к изменению собственной ёмкости катушки. Очень существенно влияние температуры на магнитную проницаемость ферромагнетика сердечника.

Маркировка индуктивностей:

Кодовая маркировка:

Применяется 2 варианта кодовой маркировки:

1 Вариант: XYZ обозначает XY•10^Z мкГн, причем для индуктивностей менее 10 мкГн десятичным разделителем является буква «R», менее 1 мкГн – буква «N», и в этом случае значение индуктивности в нГн.

Иначе говоря, первые 2 цифры определяют число (мантиссу), а последняя цифра определяет количество нулей (десятичная степень).

2 Вариант: значение номинальной индуктивности непосредственно указано числом в мкГн.

После цифрового кода указывается буквенный код допуска, в случае его отсутствия – допуск 20%.

Например: 102 — это 10•10² мкГн = 1000 мкГн = 1 мГн, допуск — 20%; 6R8J – 6.8 мкГн, допуск — 5%; R68K – 0.68 мкГн, допуск — 10%; 22N – 22 нГн, допуск — 20%; 2N2D – 2.2 нГн, допуск — ±0,3 нГн.

Таблица 1 — Кодирование допуска индуктивности.

Цветовая маркировка:

Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками.

Первые две метки указывают на значение номинальной индуктивности (мантисса) в микрогенри (мкГн, uН), третья метка — множитель (десятичная степень), четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.

Рисунок 2 — Цветовое кодирование индуктивности.

Условное обозначение индуктивностей на схемах: Рисунок 3 — УГО индуктивности.

1. – бескаркасная индуктивность;
2. – индуктивность с ферритовым сердечником;
3. – индуктивность с сердечником из магнитодиэлектрика, т.е. диэлектрического магнитного материала;
4. – индуктивность с ферритовым сердечником с зазором;
5. – индуктивность с возможностью регулировки положения ферритового сердечника;
6. – переменная индуктивность (вариометр).

Рядом с условным обозначением указывается тип элемента (L) и порядковый номер, также рядом с условным обозначением может указываться (не является обязательным требованием) номинал элемента.

На электрических принципиальных схемах номинальная индуктивность обычно указывается в микрогенри (1 мкГн = 1·10

3 нГн = 1·10⁻⁶ Гн).

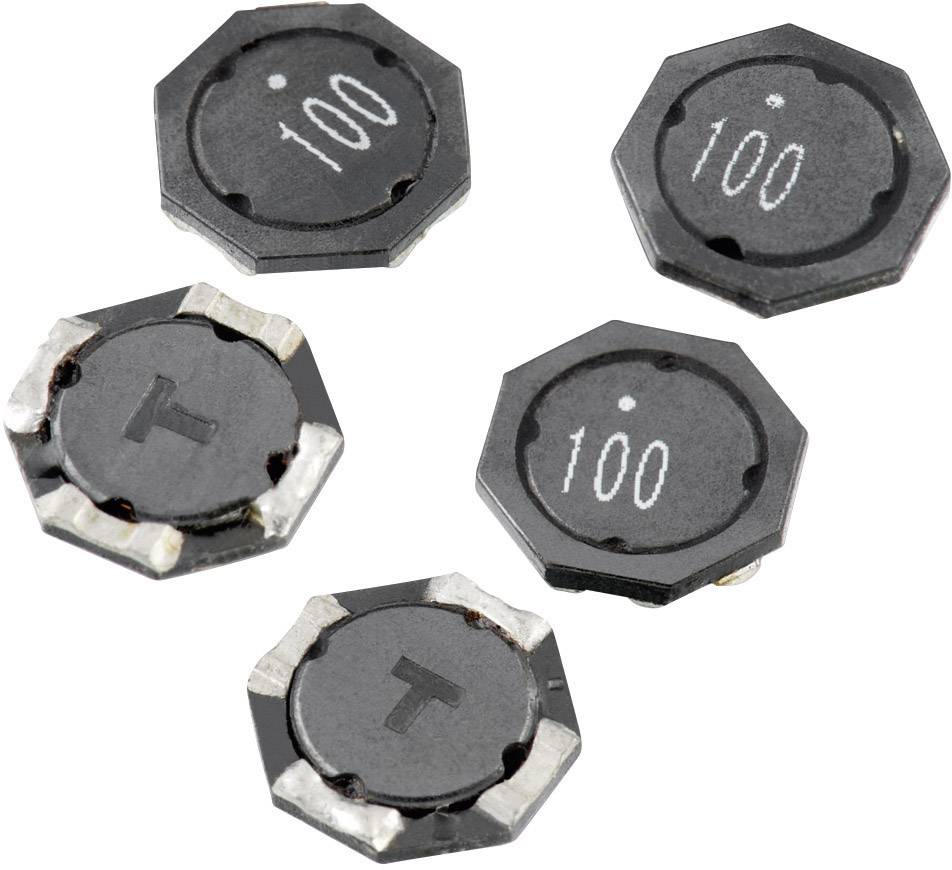

Внешний вид катушек индуктивности:

Рисунок 4 — Внешний вид индуктивностей.
