Неполярные электролитические конденсаторы: отличия от полярных
В чем отличие полярного и неполярного конденсатора
Полярные конденсаторы имеют пару электродов: плюсовой и минусовой. Чтобы устройство могло функционировать, при его подсоединении в электроцепь необходимо соблюдение полярности. В противном случае элемент быстро придет в негодность или даже взорвется. Электролитические накопители этого типа имеют также черты полупроводникового элемента. От неполярных эти устройства отличаются наличием существенной разницы физико-химических свойств между средами с двух сторон раздела, которые и создают полярность. В изготовлении обоих видов устройств применяются такие токопроводящие материалы, как алюминий и тантал.
Алюминиевые электролиты
Для чего нужен конденсатор
Неполярный электролитический конденсатор с алюминиевыми обкладками отличается от других изделий довольно высоким показателем индуктивности. Она образуется вследствие скручивания обкладочных заготовок для более удобной установки в корпус-цилиндр.
Несмотря на нецелесообразность индуктивных явлений в ряде случаев, изделия из алюминия пользуются популярностью, благодаря невысокой цене и доступности. Изготавливаются они в smd форме для монтажа на поверхность печатной плиты.
Главная сфера их применения – нивелирование пульсаций в цепях, где выпрямляется переменный ток. Также с помощью этих устройств пульсирующий электроток разделяется на постоянную и переменную компоненты (это применяется в устройствах, проигрывающих звукозаписи).
Важно! При выборе конденсатора желательно брать образец с меньшим значением ESR (эквивалентного последовательного сопротивления). Особенно это критично для систем, требующих фильтрации пульсаций с высокими частотами (например, блок питания ЭВМ).

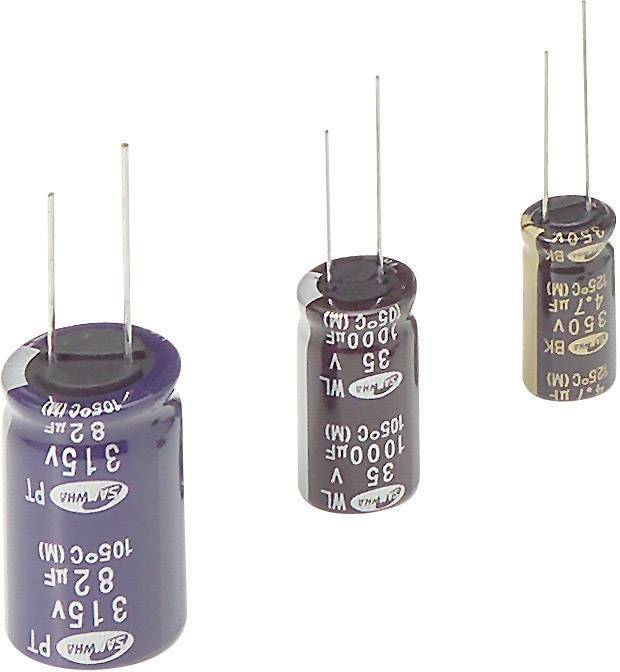

Конденсаторы с электролитом из алюминия
Электролиты на основе тантала
Этот материал дает возможность создания высокоемких изделий, сохраняющих это свойство при значительных показателях рабочего напряжения.
В отличие от предыдущего типа, они почти не имеют индуктивности, что обеспечивает им большую широту сферы применения. Изделия малогабаритны, работают стабильно, служат долго. Выпускаются в двух вариантах исполнения корпуса, заточенных под разные типы монтажа. Smd-варианты предназначены для размещения на поверхности платы. Они обладают высокой емкостью при миниатюрных размерах. Монтаж таких элементов осуществляется роботами. Есть изделия, снабженные длинными выводами, продеваемыми в дырочки на платах.
Изделия из полимеров
В таких устройствах вместо металлических обкладок применяются полимерные материалы, проводящие ток. В остальном по особенностям строения они идентичны ранее описанным категориям.
Полярные и неполярные конденсаторы – в чем отличие
Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества
Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности.
Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать
Данные конденсаторы называются поэтому полярными. В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности?
В этом и попробуем сейчас разобраться. Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.
Советуем изучить Группа по электробезопасности 3 группаКогда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой.
Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора. Отрицательная обкладка (катод) – просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.
Полярные и неполярные конденсаторы.
Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.
Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее.
Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.
Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов. Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.
Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.
Полярность конденсатора.
А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.
На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.
Полярный и неполярный конденсатор
Особенности конструкции и включения НЭК
Конденсатор
Отличительная особенность таких изделий – отсутствие постоянного смещения масс электронов на обкладочных элементах.
Это достигается благодаря тому, что детали из алюминия подвергаются окислению с двух сторон диэлектрика.
Конструкция
Из-за особенностей строения рассматриваемые устройства можно сравнить с парой встречно соединенных полярных электролитических элементов, не имеющих заряда на обкладочных поверхностях. Поэтому, когда такой конденсатор подсоединяется в цепь, потребности в жесткой привязке к потенциалам не возникает. Таким образом, эти изделия способны функционировать на разных участках электроцепи и поддерживать нужные емкостные показатели.
Особенности включения
Если при подключении полярного устройства перепутать местами плюсовой и минусовой выводы, оно не сможет заряжаться и разряжаться. Поэтому нормально работать такой элемент не будет. Неполярные электролитические устройства способны работать при подключении в разные схемы без внимания к полярности. Это связано с их строением – у них отсутствуют анод и катод (пластинки с отрицательным и положительным зарядами).

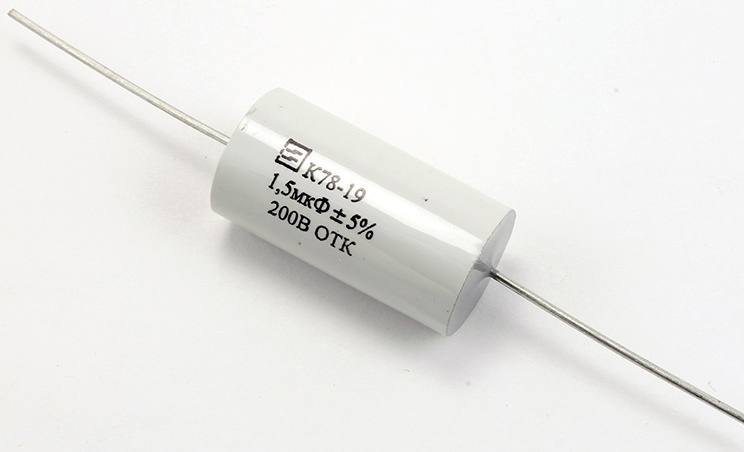

Помимо электролитических, есть другая разновидность неполярных устройств. Их конструкция включает в себя пару обкладочных поверхностей (без поляризации) с вмонтированным промеж них диэлектриком. В электроцепях такие детали ставятся в роли малоемких элементов с функциями разделения тока на компоненты, блокировки и задания времени.
Как сделать неполярный конденсатор из полярного
Конденсатор CBB61
Порой случаются ситуации, когда для усилителя или иного прибора нужно применить неполярный конденсаторный элемент, но под рукой присутствуют исключительно полярные. Заменить неполяризованный конденсатор можно парой изделий с полюсами с емкостью, вдвое превышающей ту, которая требуется в схеме. Они соединяются друг с другом встречно-последовательно: идентичные (положительные или отрицательные) выводы соединяются между собой, другие два запаиваются в схему.
Схожий принцип имеет строение НЭК с окисями на обеих обкладках. За счет этого такие продукты имеют более крупные габариты, чем полярные изделия с тем же параметром электролитической емкости.
Базируясь на этом же механизме, производят НЭК с опцией пуска, заточенные под эксплуатацию в цепях переменного тока.
Соединение неполярных устройств с целью получения полярного
Делаем неполярный конденсатор из полярного
Причин для нештатного применения электролитов может быть несколько, начиная от отсутствия неполярных конденсаторов и заканчивая необходимостью собрать схему, обеспечивающую подключение трехфазного электродвигателя к однофазной сети.
Решить проблему можно за счет встречного включения двух электролитов так, как показано на рисунке ниже. У обоих элементов должны совпадать как емкость, так и номинальное напряжение.
Пример соединения двух электролитов для работы в цепи переменного тока
Следует принимать во внимание, что общая емкость такого соединения «С» будет половинной от указанного номинала элементов «С1» и «С2». То есть, если имеются два электролита на 10 мкф каждый, мы получим неполярный электролитический конденсатор на 5 мкф (учитывая допустимую погрешность 4 мкф – 4,7 мкф).
Что касается напряжения, то необходимо учитывать амплитуду переменного тока, то есть, для цепи 220 Вольт, следует подбирать элементы с номинальным напряжением минимум 400 Вольт.
Приведенную выше схема не совершенна, ее можно немного модернизировать, зашунтировав емкости диодами так, как изображено на рисунке ниже, это обеспечит защиту от пробоя.
Добавление шунтирующих диодов
Указанный выше принцип можно использовать для замены вышедшего из строя пускового конденсатора для электродвигателя. Не рекомендуем производить подобную замену для звука, поскольку электролиты, как и керамические емкости в силу их особенностей стараются не использовать в аудиотехнике.
Как проверить неполярный конденсатор мультиметром
Чтобы провести процедуру тестирования, аппарат потребуется установить в режим омметра. Его основное назначение – измерить параметр сопротивления. При работе с данной группой элементов проверяется сопротивление утечки. Рабочие щупы подсоединяются к выводам конденсатора, подвергающегося проверке.
Теперь нужно смотреть на показания прибора. Если на экране отображается единица, значение сопротивления превышает 2 мегаом. Это считается нормальным показателем. Если сопротивление ниже, имеет место значительная утечка.
Важно! Нужно избегать держания обеими руками выводов тестируемого устройства и щупов измерительного прибора. Это приведет к получению некорректных результатов измерений.
Проверка с помощью мультиметра
Параметры, которыми характеризуется конденсаторы
Вообще говоря, таких параметров много. У нас тут не нобелевская лекция, поэтому ограничимся только необходимым минимумом, который пригодится в практической деятельности. Номинальное рабочее напряжение. Конденсатор может использоваться в режимах, когда напряжение на нём не превышает рабочего. Использовать, например, электролитический конденсатор с рабочим напряжением 10 В в цепях +5 В или +3 В можно.
Чем больше рабочее напряжение электролитического конденсатора при равной ёмкости, тем больше его габариты.
Рабочее напряжение на керамических и других конденсаторах может явно не указываться или не указываться вообще — особенно, если конденсатор имеет маленькие размеры. ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление. Выводы конденсатора и их контакты с обкладками имеет не нулевое, хотя и очень небольшое сопротивление. Это сопротивление активное, поэтому, в соответствии с законами Ома и Джоуля-Ленца, при протекании тока на этом сопротивление будет рассеиваться тепло.
Маркировка конденсаторов.
Это приведет к нагреву конденсатора. Поэтому на электролитических конденсаторах обычно указывает максимальную рабочую температуру. В компьютерных блоках питания и материнских платах используются специальные конденсаторы — с пониженным ESR. Величина ESR может для таких конденсаторов быть в пределах от сотых до десятых долей Ома. Что будет, если вместо конденсатора с пониженным ESR при ремонте блоков питания или материнских плат поставить обычный? Некоторое время он поработает.
Но так как его ESR больше, то через цепь такого конденсатора будет протекать больший ток, который вызовет ускоренную деградацию конденсатора. Поэтому он быстро выйдет из строя.
Советуем изучить Основы электротехники
Величиной ESR можно узнать по специальной маркировке (чаще всего 2 латинских буквы) на корпусе конденсатора. Соответствие этих букв реальным значениям ESR указывается в даташите.
Маркировка
Обозначение емкости на таких изделиях состоит из трех цифр. Последняя из них показывает число нулей, другие две – значение параметра в пикофарадах. Например, если на устройстве имеются цифры 123, емкость можно посчитать так: 12 пФ и 3 нуля – 12 000 пФ, то есть 0,012 мкФ. Маркировка малоемких элементов (меньше 10 пФ) отличается использованием латинской литеры R в качестве символа, разделяющего целую и дробную части числа.
Неполярные керамические изделия для smd-монтажа маркировкой не снабжаются вовсе. Емкость таких компонентов может находиться в диапазоне от 1 пФ до 10 мкФ.
Танталовые и алюминиевые элементы имеют цифровую или цифробуквенную кодировку. Они различаются формой корпуса: у первых она прямоугольная, у вторых – цилиндрическая.
Будучи менее требовательными к условиям подключения, чем поляризованные изделия, неполярные элементы широко используются при монтаже электросхем. Они способны правильно работать в любом месте электроцепи и давать нужное значение емкости.
Некоторые базовые знания о емкости — Знания
Во-первых, роль и классификация конденсаторов
Электрическая емкость состоит из двух металлических опор с изоляционным материалом (средой), вставленным между ними. Типы образующихся конденсаторов различаются в зависимости от изоляционного материала:
По структуре можно разделить на: фиксированный конденсатор, переменный конденсатор, конденсатор триммера.
По материалу диэлектрик можно разделить на: газовый диэлектрический конденсатор, жидкий диэлектрический конденсатор, неорганический твердотельный диэлектрический конденсатор, органический твердотельный диэлектрический конденсатор, электролитический конденсатор.
Разделены по полярности: есть полярные конденсаторы и неполярные конденсаторы. Чаще всего мы получаем электролитические конденсаторы.
Конденсатор имеет блокировку постоянного тока в цепи и используется для связи по переменному току. Он часто используется для межступенчатой связи, фильтрации, развязки, обхода и настройки сигнала.
Во-вторых, символ конденсатора
Символ конденсатора также подразделяется на национальное стандартное представление и обозначение международного электронного символа, но символ емкости аналогичен как в национальном, так и в международном представлении. Разница лишь в том, что в случае полярного конденсатора домашний является пустой корзиной. Горизонтальная линия, в то время как международный — это обычный конденсатор плюс символ «+» для положительного полюса.
В-третьих, единица измерения емкости
Базовая единица сопротивления: F (метод), в дополнение к мкФ (микро метод), pF (метод Пеша), также используется относительно небольшая единица, то есть: nF (), из-за емкости F Емкость очень большой, так что мы видим, как правило, единицу мкФ, нФ, пФ, а не единицу F.
Конкретное преобразование между ними выглядит следующим образом:
1F = 1000000μF
1 мкФ = 1000nF = 1000000pF
В-четвертых, выдерживаемое напряжение конденсаторного блока: В (вольт)
Каждый конденсатор имеет свое значение выдерживаемого напряжения, которое является одним из важных параметров конденсатора. Номинальные значения выдерживаемого напряжения обычных неполярных конденсаторов: 63 В, 100 В, 160 В, 250 В, 400 В, 600 В, 1000 В и т. Д. Выдерживаемое напряжение полярного конденсатора относительно ниже, чем у неполярного конденсатора. Значения выдерживаемого напряжения: 4 В, 6,3 В, 10 В, 16 В, 25 В, 35 В, 50 В, 63 В, 80 В, 100 В, 220 В, 400 В и т.п.
Пять, тип конденсатора
Существует много типов конденсаторов, которые можно разделить на две части: неполярные переменные конденсаторы, неполярные фиксированные конденсаторы и полярные конденсаторы. Их можно разделить на: конденсаторы CBB (полиэтилен), полиэфирные конденсаторы и керамические конденсаторы.
, слюдяные конденсаторы, монолитные конденсаторы, электролитические конденсаторы, танталовые конденсаторы и т. д. В следующей таблице приведены преимущества и недостатки различных конденсаторов:
Преимущества и недостатки различных конденсаторов:
Недостаток производственного преимущества полярного имени
Неиндуктивный конденсатор CBB 2 слоя полипропиленового пластика и неиндуктивные высокочастотные характеристики Не подходит для большой емкости,
Слой 2 металлической фольги поочередно смешивают и затем связывают вместе, небольшой объем относительно высокой цены, плохой термостойкостью.
CBB конденсатор 2 слоя полиэтиленового пластика и чувствительные, высокочастотные характеристики Не подходит для большой емкости,
Слой 2 металлической фольги поочередно смешивают и затем связывают вместе, небольшой объем относительно высокой цены, плохой термостойкостью.
Керамический конденсатор Тонкая керамическая пленка с обеих сторон металлической пленки Маленький размер, устойчивость к высокому давлению, хрупкий! Низкая емкость
Сделано из серебра.
Цена низкая, а частота высокая.
Слюдяная конденсаторная пластинка покрыта двумя слоями металла. Его легко производить, большого размера и небольшого объема.
Низкое содержание пленки, стабильная температура, хорошая производительность
Монолитные конденсаторы меньше, чем CBB, другие чувствуют то же, что и CBB.
Электролитический конденсатор Два куска алюминиевой полосы и два слоя изоляции имеют большую емкость и высокочастотные характеристики.
Мембраны наслоены друг на друга и погружены в электролит (включая кислоту) после связывания синтетического раствора сексуального характера).
Тантал конденсатор металлический тигель используется в качестве положительного электрода, который имеет хорошую стабильность, большую емкость и высокую стоимость. (генеральный
Распыление металла снаружи электролита имеет хорошие высокочастотные характеристики. Используется в ключевых местах) В качестве отрицательного электрода.
В-шестых, номинальный и метод идентификации конденсатора
Поскольку объем емкости больше, чем сопротивление, обычно используется прямой номинальный метод.
1 пФ = 470 пФ.
Керамический конденсатор также имеет прямую идентификационную емкость, и единица измерения pF.
Танталовые конденсаторы, как правило, непосредственно определяют значение, общая единица 莡 F.
Представление цветового кода: разные цвета используются для обозначения разных чисел вдоль направления вывода конденсатора. Первое и второе кольца представляют емкость, а третий цвет представляет количество нулей после значащей цифры (в пФ).
Значение цвета: черный = 0, коричневый = 1, красный = 2, оранжевый = 3, желтый = 4, зеленый = 5, синий = 6, фиолетовый = 7, серый = 8, белый = 9.
Идентификация конденсатора: посмотрите на номинал над ним, как правило, есть емкость и положительные и отрицательные полюса. Например, на танталовом конденсаторе конец белой линии является положительным полюсом. Кроме того, как и в электролитическом конденсаторе, длина провода используется для различения положительных и отрицательных длинных ножек. Положительные, короткие ноги отрицательные.
Неполяризованный конденсатор Подробная информация | Что такое неполяризованный конденсатор
от Admin
Содержание
Обзор неполярных конденсаторов Конденсаторы без положительной или отрицательной полярности обозначаются как неполяризованные конденсаторы . Два электрода неполяризованных конденсаторов могут быть случайно включены в цепь и не будут протекать. Они в основном используются в схемах генерации, связи, развязки, обратной связи и компенсации. Справочная схема неполяризованного конденсатора изображена на рисунке ниже.
Рисунок 1. Неполяризованный конденсатор
В идеальном конденсаторе нет полярности. Однако на самом деле для достижения большой емкости используются некоторые уникальные материалы и структуры, в результате чего реальные конденсаторы несколько поляризованы.
Чтобы преодолеть его недостатки и использовать преимущества, мы используем поляризованные конденсаторы. Это имеет смысл следующим образом: говорят, что конденсатор, который можно использовать только в одном направлении напряжения, поляризован. Напряжение может быть приложено в обоих направлениях для неполяризованных конденсаторов. В результате поляризованные конденсаторы предпочтительнее неполяризованных с точки зрения направления напряжения. Поляризованные конденсаторы могут быть полностью заменены неполяризованными конденсаторами, если их емкость, рабочее напряжение, объем и т.
Неполяризованные конденсаторы используются в цепях чистого переменного тока, а также могут использоваться для фильтрации высоких частот благодаря их низкой емкости. Вот иллюстрация того, как используется конденсатор:
Схема подавления искрения RC в первую очередь используется в этом сценарии. Вы услышите хаотичный звук динамика радио или телевизора, когда антенна принимает радио- или телевизионную программу и в то же время включает и мигает люминесцентная лампа. Многочисленные блестящие линии и точки на экране телевизора — это высокочастотные помехи, вызванные электрическими искрами.
При разрыве цепей, содержащих индуктивность, между контактами возникает искра.
Значительная собственная индуктивность возникает на обоих концах катушки при резком выключении ключа S, как показано на схеме слева на рис. 2 (сильное изменение тока). Эта электродвижущая сила, направление которой совпадает с направлением приложенного напряжения, может препятствовать изменению тока. Напряжение U1 на переключателе будет чрезвычайно высоким, когда они накладываются друг на друга, и когда напряжение превышает определенный порог, это «резкое» напряжение расколет воздух и создаст электрическую искру.
Искра может окислить и повредить контакты, что в конечном итоге приведет к неисправности. В результате очень важно избавиться от искры между контактами. Напряжение на двух концах катушки не будет слишком высоким, когда цепь будет отключена, поэтому искры не будет, пока ток в катушке управления не упадет. Схема подавления искры RC подключена к обоим концам катушки индуктивности, как показано на схеме справа внизу. Конденсатор будет заряжаться при резком выключении ключа согласно i1.
Искра устраняется, так как часть энергии магнитного поля в катушке индуктивности рассеивается на R и r, а часть преобразуется в энергию электрического поля в конденсаторе С. Конденсатор С повторно разряжается в результате этого преобразования.
Figure 2. Inductance and Spark Obsorption Circuit
The differences between the Non-Polarized Capacitor and Polarized Capacitor| Non-Polarized Capacitor | Polarized Capacitor |
| These capacitors может быть изготовлен из керамики, полиэстера, полистирола, серебряной слюды, полипропилена, тефлона и многих других материалов. | Электролиты из тантала и алюминия являются двумя примерами таких конденсаторов. |
| Работа неполярного конденсатора в последовательной цепи состоит в том, чтобы пропускать переменный ток и блокировать постоянный ток. | Конденсаторы Polar служат для двух основных целей: фильтровать источник питания и обеспечивать огромные значения емкости в небольшом и доступном корпусе. |
| Конденсаторы Polar могут быть заменены на эти конденсаторы. | Неполярные конденсаторы нельзя заменять этими конденсаторами. |
| Для работы этих конденсаторов использовались более высокие частоты. | Эти конденсаторы работают на более низких частотах, чем неполяризованные. |
| Любая ориентация может использоваться для подключения этого неполярного конденсатора к любой цепи. | Этот полярный конденсатор можно подключать только одним способом к любой цепи. |
| Конденсатор называется неполяризованным, если отсутствует неявная полярность. | Конденсатор с внутренней полярностью называется неполяризованным конденсатором. |
| |
The pros and cons are as follows:
| The pros and cons of Non-polarized capacitor |
Эти конденсаторы имеют меньшую емкость для каждого размера, но имеют меньший ток утечки по сравнению с электролитическими. |
| Неполяризованные конденсаторы работают как с переменным, так и с постоянным током, потребляют мало энергии и работают на более высоких частотах. |
| Можно уменьшить ток утечки в цепях переменного тока. |
| Благодаря смещению в обоих направлениях их емкость может поддерживаться постоянной. |
| Неполярные конденсаторы большой емкости очень дороги. |
- Конденсаторы этого типа могут использоваться в цепях для обратной связи, связи, развязки, генерации и компенсации, среди прочего.
- Обычно они используются для двунаправленной передачи сигнала в аудиоприложениях.
- Эти типы конденсаторов предназначены в основном для приложений переменного тока.
- Выберите разумную точность конденсатора. Допустимо иметь емкость, примерно равную эталонной емкости, поскольку потребности в емкости обычно не особенно высоки.
Абсолютное значение ошибки должно находиться в пределах от 0,3% до 0,5% в тональных схемах, схемах фильтрации и схемах колебаний.
Абсолютное значение ошибки должно находиться в пределах от 0,3% до 0,5% в тональных схемах, схемах фильтрации и схемах колебаний.- Конденсатор следует выбирать исходя из потребностей схемы. В цепи байпаса переменного тока низкой частоты часто используется бумажный конденсатор. В высокочастотных или высоковольтных цепях обычно используются слюдяные или керамические конденсаторы.
- Вы можете выбрать конденсаторы, номинальное напряжение которых больше или эквивалентно вашим фактическим требованиям.
- Конденсаторы низкой частоты несовместимы с конденсаторами высокой частоты.
- В зависимости от ситуации применения учитывайте рабочую температуру конденсатора, рабочий диапазон и температурный коэффициент.
- Если номинальная емкость не может быть обеспечена, можно использовать последовательный или параллельный метод, но напряжение, добавляемое к конденсатору, должно быть ниже выдерживаемого напряжения конденсатора.
Распространяйте любовь, поделитесь этим постом с друзьями
Высококачественный неполярный алюминиевый электролитический конденсатор 68UF63V
Описание
- 68 мкФ 63 В неполярный радиальный алюминиевый электролитический конденсатор
- Срок службы от 2000 до 3000 часов при температуре от -40 до +105°C
- Размер: 10*20 мм
- Номинальный пульсирующий ток: 230 мА (среднеквадратичное значение)
- Предложение услуг OEM/ODM
- Предоставить бесплатный образец
Радиальный алюминиевый электролитический конденсатор 68 мкФ 63 В — это наша неполярная серия на срок от 2000 до 3000 часов. Неполярный радиальный алюминиевый электролитический конденсатор используется в цепях с обратной полярностью
Спецификация неполяризованных алюминиевых электролитических конденсаторов
Размеры (мм)
| ΦD | 5 | 6,3 | 8 | 10 | 13 | 16 | 18 |
|---|---|---|---|---|---|---|---|
| П | 2,0 | 2,5 | 3,5 | 5,0 | 5,0 | 7,5 | 7,5 |
| Φd | 0,5 | 0,5 | 0,6 | 0,6 | 0,8 | 0,8 | |
| α | 1,0 | 2,0 | |||||
| β | 0,5 | ||||||
Коэффициент частоты номинального пульсирующего тока
| Частота (Гц) | 50 | 120 | 1к | 10к | 100к |
|---|---|---|---|---|---|
| от 0,47 до 47 мкФ | 0,75 | 1 | 1,35 | 1,55 | 2 |
| от 68 до 680 мкФ | 0,8 | 1 | 1,25 | 1,34 | 1,5 |
| от 1000 до 4700 мкФ | 0,85 | 1 | 1,1 | 1,13 | 1,15 |
Температурный коэффициент
| Тем(℃) | +45 | +85 | |
|---|---|---|---|
| Коэффициент | 1,6 | 1,35 | 1,0 |
Стандартные рейтинги (при 120 Гц, 85 ° C)
