Легендарный таймер NE555 – описание и применение микросхемы

Каждый радиолюбитель не раз встречался с микросхемой NE Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов. В данной статье детально ознакомимся с микросхемой NE, которая, несмотря на свой солидный возраст, по-прежнему остается востребована.

Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов. NE является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда. Именно он в году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов.

ИМС NE имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус. Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КРВИ1, которая так и осталась уникальной в данном семействе.

Дело в том, что в КРВИ1 вход останова 6 имеет приоритет над входом запуска 2. В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в х годах прошлого века был налажен выпуск таймера КМОП-серии. Наибольшее применение таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее. Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов.

Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE сужается. Таймер на биполярных транзисторах имеет один существенный недостаток, связанный с переходом выходного каскада из одного состояния в противоположное.

Каждое переключение сопровождается паразитным сквозным током, который в пике может достигать мА, увеличивая тепловые потери. Решение проблемы заключается в установке полярного конденсатора ёмкостью до 0,1 мкФ между выводом управления 5 и общим проводом.

Благодаря ему, повышается стабильность при запуске и надёжность всего устройства. Кроме того, для повышения помехоустойчивости цепь питания дополняют неполярным конденсатором 1 мкФ. Таймеры, собранные на КМОП-транзисторах, лишены перечисленных недостатков и не нуждаются в монтаже внешних конденсаторов. Внутреннее устройство NE включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме.

На входе расположен резистивный делитель напряжения, который формирует два опорных напряжения для прецизионных компараторов.

Выходные контакты компараторов поступают на следующий блок — RS-триггер с внешним выводом для сброса, а затем на усилитель мощности. Последним узлом является транзистор с открытым коллектором, который может выполнять несколько функций, в зависимости от поставленной задачи. При этом ток потребления при минимальном Uпит равен 2—5 мА, при максимальном Uпит — 10—15 мА. Наибольший выходной ток импортной микросхемы может достигать значения в мА.

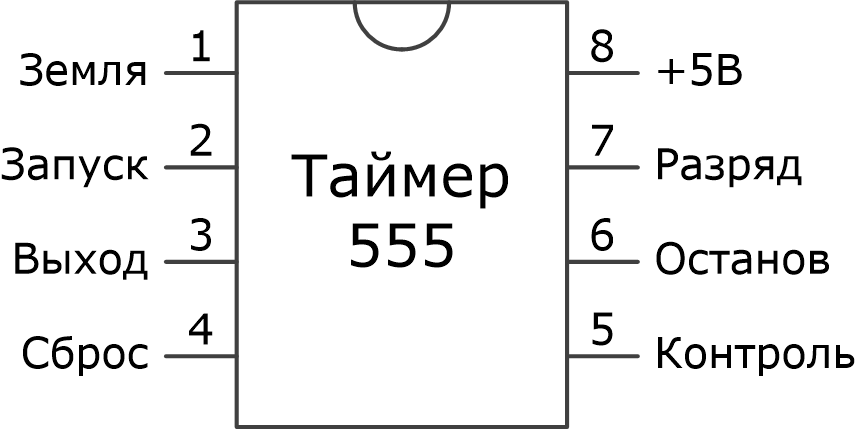

Качество сборки и производитель сильно влияют на условия эксплуатации таймера. Расположение выводов независимо от корпуса — стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 для генератора одиночных импульсов и GN для мультивибраторов. Таймер серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE, понадобится сопротивление и полярный конденсатор.

Схема работает следующим образом. На вход таймера 2 подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе 3 высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:. По истечении заданного времени t на выходе формируется сигнал низкого уровня исходное состояние.

По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью. Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства.

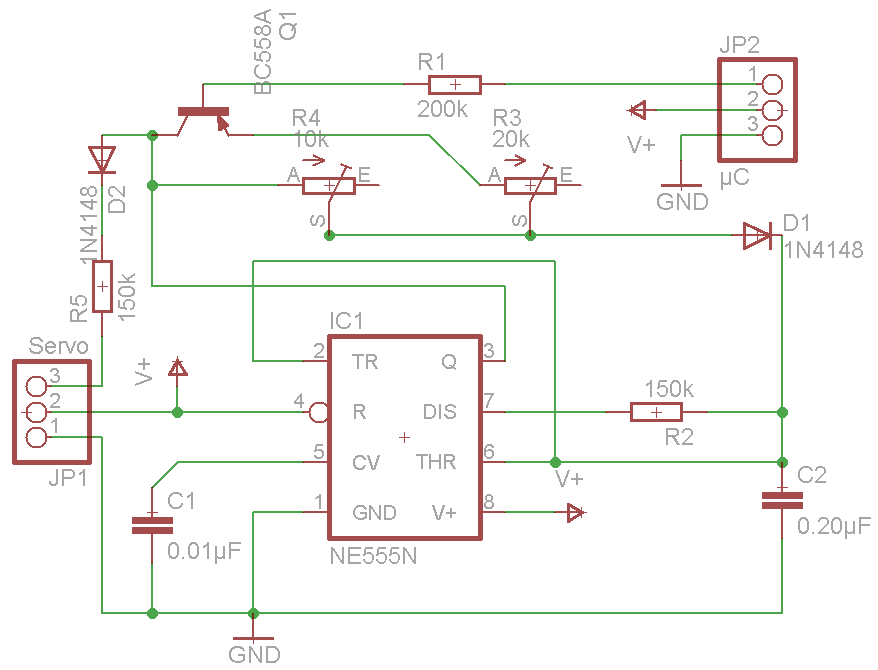

Принципиальная схема мультивибратора на базе NE показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R 1 , R 2 и конденсатор С 1. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7. В момент подачи питания конденсатор С 1 разряжен, что переводит выход таймера в состояние высокого уровня. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала.

По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим. Внутри таймера NE встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. Возможность применения NE в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

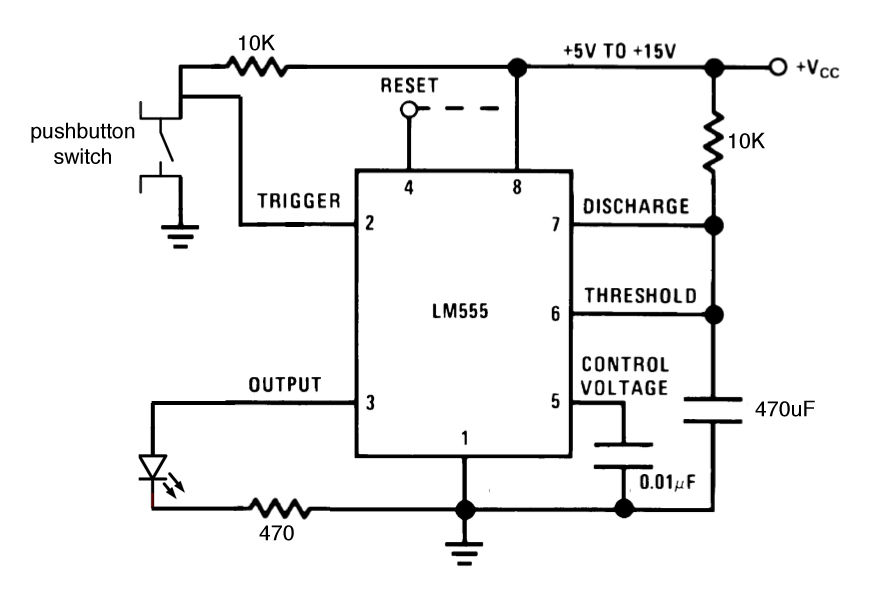

Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R 1 — кОм-0,Вт и электролитический конденсатор С 1 — 4,7мкФВ. R 2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня например, транзисторный ключ.

Конденсатор С 2 защищает схему от сквозных токов в моменты переключения. Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта.

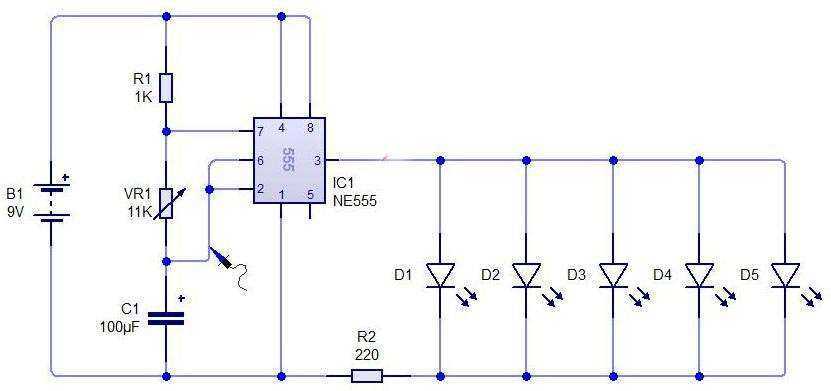

При этом на выходе формируется высокий уровень длительностью:. Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду. Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:. Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Схема регулируемого таймера электронное реле времени показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в кОм.

Ёмкость времязадающего конденсатора увеличивают до мкФ. В исходном состоянии на выводе 2 присутствует высокий уровень от источника питания , а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи Vcc-R2-коллектор-эмиттер-общий провод протекает ток.

VT1 открывается и переводит NE в режим отсчета времени. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю. Рассмотреть все популярные схемы на основе NE в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера.

Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды. Светодиодная лента SMD , её особенности и разновидности. Как правильно подключить светодиодный прожектор к сети вольт?

Срок службы светодиодных ламп и светильников: реалии и сказки производителей. Стабилизаторы тока на lm, lm, lm и их применение для светодиодов. Чем отличаются светодиодные лампы от энергосберегающих? Какие лампы лучше для дома — светодиодные или энергосберегающие? Подробное описание, применение и схемы включения таймера NE Читайте так же.
