Организация питания в образовательной организации

ГлавнаяСведения об образовательной организацииОрганизация питания в образовательной организации

Условия питания обучающихся (воспитанников), в том числе для инвалидов и лиц с ограниченными возможностями здоровья

Меню (в том числе информация о наличии диетического меню в образовательной организации)

• Примерное 10-дневное меню МАДОУ д/с 555(ОВЗ) (XLSX; 48.97 Кб)
• Примерное 10-дневное меню МАДОУ д/с 555(Сад) (XLSX; 48.94 Кб)
• Примерное 10-дневное меню МАДОУ д/с 555(Ясли) (XLSX; 48.91 Кб)

Время приема пищи

• Прием пищи осуществляется в соответствии с режимом дня.

• Примерный режим дня (PDF; 10.1 Мб)

  Подписано цифровой подписью: МАДОУ Д/С № 555 Дата: 2021.02.17 12:50:35 +07’00’

График работы столовой

Перечни юридических лиц и индивидуальных предпринимателей, оказывающих услуги по организации питания в общеобразовательных организациях

• Сторонний организатор питания отсутствует

Ответственный по организации питания

Дополнительная информация

• Организация питания в учреждении регламентировано локальными актами. Контроль качества осуществляет бракеражная комиссия.
  В МАДОУ д/с № 555 осуществляется 5-х разовое питание (завтрак, второй завтрак, обед, полдник, ужин) согласно разработанному 10-дневному меню. Прием пищи организован в помещениях групп ( игровых комнатах ), при неукоснительном соблюдении требований СанПиНа. Воспитанники получают соки и витаминизированные напитки. За качеством пищи следит ответственный по организации питания в учреждении (калькулятор) . Приготовление блюд осуществляется профессионалами поварами, на современных хорошо оборудованных пищеблоках, отвечающих санитарным нормам и правилам безопасности. Бракеражная комиссия, созданная в учреждении, ежедневно снимает пробу с приготовленных блюд. Родителей воспитанников знакомят с ежедневным меню.


  Питание воспитанников с ОВЗ организуется в соответствии с рекомендациями врачей. Учитываются особые потребности дошкольников, имеющих ограничения в питании из-за аллергических реакций организма на определенные пищевые продукты.

• Положение об организации питания (PDF; 814.48 Кб)

  Подписано цифровой подписью: МАДОУ Д/ С № 555 Дата: 2022.09.19 08:06:51 +07’00’

• Прием обращений по питанию

Меню ежедневного горячего питания

• 2023-02-03 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-02-02 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-02-01 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-31 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-30 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-27 (XLSX; 20. 84 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-26 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-25 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-24 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-23 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-20 (XLSX; 20.84 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-19 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-18 (XLSX; 21. 31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-17 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-16 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-13 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-12 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-11 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-10 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2023-01-09 (XLSX; 20. 54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-29 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-28 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-27 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-26 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-23 (XLSX; 19.85 Кб)
  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-22 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-21 (XLSX; 21. 01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-20 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-19 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-16 (XLSX; 20.84 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-15 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-14 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-13 (XLSX; 20.44 Кб)
  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-12 (XLSX; 20. 19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-09 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-08 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-07 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-06 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-05 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-02 (XLSX; 20.84 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-12-01 (XLSX; 21. 41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-30 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-29 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-28 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-25 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-24 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-23 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-22 (XLSX; 20. 9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-21 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-18 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-17 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-16 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-15 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-14 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-11 (XLSX; 19. 85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-10 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-09 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-08 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-07 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-03 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-02 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-11-01 (XLSX; 20. 44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-31 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-28 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-27 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-26 (XLSX; 21.01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-25 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-24 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-21 (XLSX; 20. 54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-20 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-19 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-18 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-17 (XLSX; 20.19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-14 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-13 (XLSX; 20.44 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-12 (XLSX; 21. 01 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-11 (XLSX; 20.9 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-10 (XLSX; 20.54 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-07 (XLSX; 20.84 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-06 (XLSX; 21.41 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-05 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-04 (XLSX; 21.31 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-10-03 (XLSX; 20. 19 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-09-30 (XLSX; 19.85 Кб)

  Муниципальное автономное дошкольное образовательное учреждение города Новосибирска «Детский сад № 555»

• 2022-09-29 (XLSX; 20.42 Кб)

Мы используем cookies для наилучшего представления нашего сайта. Отключить cookies Вы можете в настройках своего браузера.СОГЛАСЕН

Размер шрифтаШрифтМежсимвольный интервалМежстрочный интервалЦветовая схемаИзображенияОзвучивать

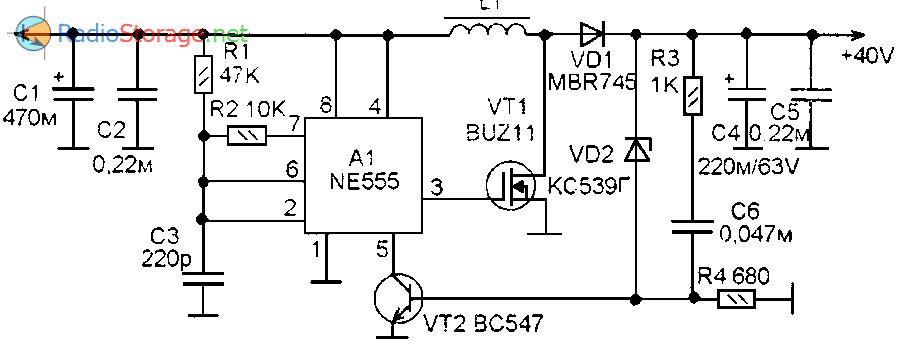

Шим стабилизатор напряжения. Категория – Импульсные источники питания Ne555 схема мощного блока питания

Импульсный регулятор предназначен для питания низковольтных ламп накаливания или галогенных ламп. На рисунке показана схема уст-ва, NE555 используется в качестве астабильного генератора и вырабатывает импульсы с изменяемой скважностью (0,1 до 0,99). Коэффициент заполнения регулируется резистором R4. NE555 управляет работой транзистора VT1, уст-во можно использовать с лампами мощностью до 60 Вт(12В), при этом радиатор на транзистор […]

Малогабаритный блок питания используется вместо батареи КРОНА и размещается в батарейном отсеке прибора. В блоке питания использован преобразователь напряжения (15кГц). Выходное напряжение БП 9В при токе нагрузки 50 мА. Выпрямитель на диоде VD1 питается от ограничителя напряжения стабилитроне VD2. Выпрямленное напряжение которое подается на преобразователь (VT1) равно 15В. Напряжение со вторичной обмотки трансформатора выпрямляется диодом […]

Данный импульсный источник питания можно использовать в стерео усилителях. Выходной каскад выполнен по однотактной схеме с обратным включением выпрямителей. Предвыходной преобразователь выполнен по бестрансформаторной схеме на 3-х транзисторах VT1-VT3. С вывода 13 ИМС снимается отрицательный импульс, длительность которого пропорциональна напряжению ОС, поступающему на вывод 3 ИМС. Импульс положительной полярности снимаемый с коллектора VT1, открывает VT2, […]

При включении питания, С1 плавно заряжается через R4, который служит для защиты диодного моста от перегрузки в момент включения. В колебательном контуре возникает колебательный процесс благодаря делителям R2R6, R1R3, R5R7. Энергия снимается с колебательного контура вторичными обмотками IV и V. ВЧ колебания выпрямляются диодами VD5VD6 и сглаживаются конденсатором С3. Стабилизирующей нагрузкой служит стабилитрон VD7. Ток […]

Так большинство цифровых микросхем имеют питание +5В, то при применении вакуумного индикатора возникают проблемы с его питанием. Дело в том, что практически все индикаторы типа ИВ или ИВЛ рассчитаны на анодное напряжение 22-27В и переменное 3-3,5В. Такие индикаторы абсолютно не работоспособны при питании 5В. Для обеспечения нормальной работы индикатора от 5В необходимо ввести в схему […]

Для питания приборов на ОУ требуется напряжение +/-10…15В, при токе потребления не более 10-20мА(2-3 ОУ), именно для таких уст-в разработан данный ИБП. Сетевое напряжение гасится до уровня 50В, при помощи параметрического стабилизатора — С1 VD1 C2 VD2. Этим напряжением питается 2-х тактный импульсный генератор на VT1 VT2 собранный по схеме симметричного мультивибратора. К коллекторной цепи […]

Блок бесперебойного питания обеспечивает выходную мощность до 220 Вт. В схеме (см. рисунок) и напряжение свинцового автомобильного аккумулятора GB1 приложено к задающему генератору на микросхеме DD1 частотой 50 Гц, который раскачивает мощные ключевые транзисторы, попеременно прикладывающие 12 В к обмоткам Ia и Iб повышающего трансформатора Т2. С вторичной обмотки Т2 напряжение 220 В частотой 50 […]

Импульсный блок питания (см. рисунок) состоит из выпрямителей сетевого напряжения, задающего генератора, формирователя прямоугольных импульсов регулируемой ширины, двухкаскадного усилителя мощности, выходных выпрямителей и схемы стабилизации выходного напряжения. Задающий генератор, выполненный на элементах микросхемы DD1.1, DD1.2 (К555ЛА3), вырабатывает прямоугольные импульсы частотой 150 кГц. На элементах DD1.3, DD1.4 собран RS-триггер, на выходе которого частота выходных сигналов составляет […]

Каждый радиолюбитель не раз встречался с микросхемой NE555. Этот маленький восьминогий таймер завоевал колоссальную популярность за функциональность, практичность и простоту использования. На 555 таймере можно собрать схемы самого различного уровня сложности: от простого триггера Шмитта, с обвеской всего в пару элементов, до многоступенчатого кодового замка с применением большого количества дополнительных компонентов.

В данной статье детально ознакомимся с микросхемой NE555, которая, несмотря на свой солидный возраст, по-прежнему остается востребована. Стоит отметить, что в первую очередь данная востребованность обусловлена применением ИМС в схемотехнике с использованием светодиодов.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда. Именно он в 1970 году сумел доказать важность своего изобретения, которое на тот момент не имело аналогов. ИМС NE555 имела высокую плотность монтажа при низкой себестоимости, чем заслужила особый статус.

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Особенности и недостатки

Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов. Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE555 сужается.

Таймеры, собранные на КМОП-транзисторах, лишены перечисленных недостатков и не нуждаются в монтаже внешних конденсаторов.

Основные параметры ИМС серии 555

Внутреннее устройство NE555 включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме. На входе расположен резистивный делитель напряжения, который формирует два опорных напряжения для прецизионных компараторов. Выходные контакты компараторов поступают на следующий блок – RS-триггер с внешним выводом для сброса, а затем на усилитель мощности. Последним узлом является транзистор с открытым коллектором, который может выполнять несколько функций, в зависимости от поставленной задачи.

Рекомендуемое напряжение питания для ИМС типа NA, NE, SA лежит в интервале от 4,5 до 16 вольт, а для SE может достигать 18В. При этом ток потребления при минимальном Uпит равен 2–5 мА, при максимальном Uпит – 10–15 мА. Некоторые ИМС 555 КМОП-серии потребляют не более 1 мА. Наибольший выходной ток импортной микросхемы может достигать значения в 200 мА. Для КР1006ВИ1 он не выше 100 мА.

Качество сборки и производитель сильно влияют на условия эксплуатации таймера. Например, диапазон рабочих температур NE555 составляет от 0 до 70°C, а SE555 от -55 до +125°C, что важно знать при конструировании устройств для работы в открытой окружающей среде. Более детально ознакомиться с электрическими параметрами, узнать типовые значения напряжения и тока на входах CONT, RESET, THRES, и TRIG можно в datasheet на ИМС серии XX555.

Расположение и назначение выводов

NE555 и её аналоги преимущественно выпускаются в восьмивыводном корпусе типа PDIP8, TSSOP или SOIC. Расположение выводов независимо от корпуса – стандартное. Условное графическое обозначение таймера представляет собой прямоугольник с надписью G1 (для генератора одиночных импульсов) и GN (для мультивибраторов).

1. Общий (GND). Первый вывод относительно ключа. Подключается к минусу питания устройства.
2. Запуск (TRIG). Подача импульса низкого уровня на вход второго компаратора приводит к запуску и появлению на выходе сигнала высокого уровня, длительность которого зависит от номинала внешних элементов R и С. О возможных вариациях входного сигнала написано в разделе «Одновибратор».
3. Выход (OUT). Высокий уровень выходного сигнала равен (Uпит-1,5В), а низкий – около 0,25В. Переключение занимает около 0,1 мкс.
4. Сброс (RESET). Данный вход имеет наивысший приоритет и способен управлять работой таймера независимо от напряжения на остальных выводах. Для разрешения запуска необходимо, чтобы на нём присутствовал потенциал более 0,7 вольт. По этой причине его через резистор соединяют с питанием схемы. Появление импульса менее 0,7 вольт запрещает работу NE555.
5. Контроль (CTRL). Как видно из внутреннего устройства ИМС он напрямую соединен с делителем напряжения и в отсутствие внешнего воздействия выдаёт 2/3 Uпит. Подавая на CTRL управляющий сигнал, можно получить на выходе модулированный сигнал. В простых схемах он подключается к внешнему конденсатору.
6. Останов (THR). Является входом первого компаратора, появление на котором напряжения более 2/3Uпит останавливает работу триггера и переводит выход таймера в низкий уровень. При этом на выводе 2 должен отсутствовать запускающий сигнал, так как TRIG имеет приоритет перед THR (кроме КР1006ВИ1).
7. Разряд (DIS). Соединен напрямую с внутренним транзистором, который включен по схеме с общим коллектором. Обычно к переходу коллектор-эмиттер подключают времязадающий конденсатор, который разряжается, пока транзистор находится в открытом состоянии. Реже используется для наращивания нагрузочной способности таймера.
8. Питание (VCC). Подключается к плюсу источника питания 4,5–16В.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.

В формировании повторяющихся импульсов участвуют резисторы R 1 , R 2 и конденсатор С 1 . Время импульса (t 1), время паузы(t 2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t 1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7.

В datasheet на микросхемы часто оперируют величиной, обратной скважности — Duty cycle (D=1/S), которую отображают в процентах.

Схема работает следующим образом. В момент подачи питания конденсатор С 1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С 1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t 1), который продолжается до нижнего порогового значения 1/3 U ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R 1 – 200кОм-0,125Вт и электролитический конденсатор С 1 – 4,7мкФ-16В. R 2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С 2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

t=1,1*R 1 *C 1 =1,1*200000*0,0000047=1,03 c.

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

R=(U ВЫХ -U LED)/I LED ,

U ВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке.
С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Транзисторы SS8050, приведенные на схеме, можно заменить на КТ3102.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Читайте так же

При выборе источника питания для питания светодиодов правильным решением станет ШИМ-регулятор напряжения — например, на микросхеме NE555 . Принцип работы такого устройства заключается в импульсной подаче заданного постоянного напряжения на светодиод с различной скважностью импульсов. Так, например, если на светодиод в единицу времени (к примеру, в одну секунду) подать импульс напряжения длительностью всего 0.1 секунду, то соответственно яркость свечения светодиода составить 10% от своей мощности, а если подать импульс длительностью в 0.9 секунд — 90%. Данный процесс отображен на графике 1.

Схема ШИМ регулятора яркости свечения светодиодов представлена на рисунке 1. Схема собрана на микросхеме NE555 и представляет собой генератор импульсов с регулируемой скважностью. Скважность следования импульсов данного устройства зависит от скорости заряда и разряда конденсатора С1. Заряд конденсатора С1 осуществляется по цепи R2, D1, R1,C1, а разряд — С1, R1, D2, вывод 7 микросхемы. Таким образом изменяя сопротивление резистора R1 мы изменяем время заряда и разряда конденсатора С1 — тем самым регулируя скважность импульсов на выходе микросхемы (вывод 3). На выводе 3 микросхемы логическое значение «0» равно +0.25В, а логическое значение «1» равно +1,7В. Таким образом напряжение в +0,25В не откроет транзистор T1 — и на выходе устройства, в данный период времени, напряжение будет отсутствовать, а напряжение в +1,7В откроет транзистор T1 полностью. Транзистор Т1 представлен полевым КМОП транзистором IRFZ44N мощность которого достигает 150 Вт. Однако если применить в качестве Т1 более мощные транзисторы, то можно добиться большей выходной мощности устройства. В качестве диодов D1, D2 можно применить диоды 1N4148 или любой из ряда диодов серии 1N4002 — 1N4007 .

Рис.1. Схема ШИМ регулятора яркости свечения светодиодов на NE555

Также данное устройство широко применяется в качестве регулятора оборотов двигателя постоянного тока. Для этого в схеме добавляется еще один диод, установленный на выходе устройства (катод диода подключается в +Uпит., анод диода подключается к стоку транзистора Т1. Данный диод защищает устройство от обратного напряжения, поступающего от двигателя после отключения питания устройства.

С аналоговым интегральным таймером SE555/NE555 (КР1006), выпускаемым компанией Signetics Corporation с далекого 1971 года прекрасно знакомо большинство советских и зарубежных радиолюбителей. Трудно перечислить, для каких только целей не использовалась эта недорогая, но многофункциональная микросхема за почти полувековой период своего существования. Однако, даже несмотря на быстрое развитие электронной промышленности в последние годы, она по-прежнему продолжает пользоваться популярностью и выпускается в значительных объемах.
Предлагаемая Jericho Uno простенькая схемка автомобильного ШИМ-регулятора – не профессиональная, полностью отлаженная разработка, отличающаяся своей безопасностью и надежностью. Это всего лишь небольшой дешевый эксперимент, собранный на доступных бюджетных деталях и вполне удовлетворяющий минимальным требованиям. Поэтому его разработчик не берет на себя ответственности за все то, что может произойти с вашим оборудованием при эксплуатации смоделированной схемы.

Схема ШИМ регулятор на NE555

Для создания ШИМ-устройства вам понадобится:

• электропаяльник;
• микросхема NE555;
• переменный резистор на 100 кОм;
• резисторы на 47 Ом и 1 кОм по 0,5W;
• конденсатор на 0,1 мкФ;
• два диода 1N4148 (КД522Б).

Пошаговая сборка аналоговой схемы

Построение цепи начинаем с установки перемычек на микросхему. Используя паяльник, замыкаем между собой следующие контакты таймера: 2 и 6, 4 и 8.

Дальше, руководствуясь направлением движения электронов, распаиваем на переменном резисторе «плечи» диодного моста (проход тока в одну сторону). Номиналы диодов подобраны из имеющихся в наличие, недорогих. Можно заменить их любыми другими – это практически не повлияет на работу схемы.

Во избежание короткого замыкания и перегорания микросхемы при выкручивании переменного резистора в крайнее положение, ставим по питанию шунтирующее сопротивление в 1 кОм (контакты 7-8).

Поскольку NE555 выступает в роли генератора пилы, для получения схемы с заданной частотой, длительностью импульса и паузой, осталось подобрать резистор и конденсатор. Неслышных 18 кГц нам даст конденсатор 4,7 нФ, но такое малое значение емкости вызовет перекос плеч при работе микросхемы. Ставим оптимальную в 0,1 мкФ (контакты 1-2).

Избежать противного «пищания» схемы и подтянуть выход к высокому уровню можно чем-то низкоомным, например резистором 47-51 Ом.

Осталось подключить питание и нагрузку. Схема рассчитана на входное напряжение бортовой сети автомобиля 12V постоянного тока, но для наглядной демонстрации вполне запустится и от 9V батареи. Подключаем ее на вход микросхемы, соблюдая полярность (плюс на 8 ножку, минус на 1 ножку).

Осталось разобраться с нагрузкой. Как видно из графика, при понижении переменным резистором выходного напряжения до 6V пила на выходе (ножки 1-3) сохранилась, то есть NE555 в данной схеме и генератор пилы и компаратор одновременно. Ваш таймер работает в а-стабильном режиме и имеет коэффициент заполнения меньше 50%.

Модуль выдерживает 6-9 А проходного постоянного тока, так что при минимальных потерях можно подключить к нему как светодиодную полосу в автомобиле, так и маломощный двигатель, который и дым развеет и лицо в жару обдует. Примерно так:

Или так:

Принцип работы ШИМ регулятора

Работа ШИМ регулятора достаточно проста. Таймер NE555 отслеживает напряжение на емкости С. При ее заряде до достижения максимума (полный заряд) происходит открывание внутреннего транзистора и появлению логического нуля на выходе. Далее емкость разряжается, что приводит к закрытию транзистора и приходу к выходу логической единицы. При полном разряде емкости происходит переключение системы и все повторяется. В момент заряда ток идет по одному плечу, а при разряде – по-другому. Переменным резистором мы меняем соотношение сопротивления плеч, автоматически понижая либо увеличивая напряжение на выходе. В схеме наблюдается частичное отклонение частоты, но в слышимый диапазон она не попадает.

Смотирте видео работы ШИМ регулятора

Вашему вниманию представлена схема , собранная на основе таймера NE 555 (отечественный аналог КР1006ВИ1).

Рис. 1 Схема ШИМ стабилизатора напряжения

Принципиальная схема стабилизатора приведена на рис. 1. Генератор на DA1 (NE 555 ), аналогичный описанному в , работает по фазо-импульсному принципу, т.к. ширина импульса остается неизменной и равной сотням микросекунд, а изменяется только расстояние между двумя импульсами (фаза). В связи с малым потребляемым током микросхемы (5…10 мА), я почти в 5 раз увеличил сопротивление R4, что облегчило его тепловой режим. Ключевой каскад на VT2, VT1 собран по схеме “общий эмиттер — общий коллектор”, что свело до минимума падение напряжения на VT1. В усилителе мощности применено всего 2 транзистора, т.к. высокий выходной ток микросхемы (согласно равный 200 мА) позволяет непосредственно управлять мощными транзисторами без эмиттерного повторителя. Резистор R5 необходим для исключения сквозного тока через переходы эмиттер-база VT1 и коллектор-

Рис.2

эмиттер VT2, которые у открытых транзисторов включены как два диода. Из-за сравнительно малого быстродействия данной схемы пришлось понизить частоту генератора (увеличив емкость С1). Входное напряжение должно быть максимально возможным, но не превышать 40…50 В. Сопротивление резистора R8 можно вычислить по формуле

Так, если входное напряжение равно 40 В, а на выходе оно должно изменяться в пределах 0…25 В, то сопротивление R8 примерно равно 6 кОм. Наиболее существенный недостаток импульсных стабилизаторов по сравнению с линейными заключается в том, что из-за импульсного режима работы на выходе наблюдается высокий коэффициент пульсаций (“свист”), уничтожить который очень трудно. Можно посоветовать последовательно с фильтром L1-C3 включить еще один аналогичный фильтр.

Наиболее существенное преимущество данной схемы — высокий КПД, и при токе нагрузки до 200 мА радиатор на VT1 не нужен. Чертеж печатной платы стабилизатора приведен на рис.2. Плата с помощью припаянного к ней транзистора VT1 крепится к радиатору, однако ее можно прикрепить к шасси и отдельно от транзистора. Длина соединяющих проводов в этом случае не должна превышать 10…15 см. Резистор R7

Импортный, переменный, вместо него можно использовать подстроечный или переменный, который располагается вне платы. Длина проводов в этом случае не критична. Дроссель L1 намотан на кольце с внешним диаметром 10…15 мм проводом d=0,6…0,8 мм до заполнения, дроссель дополнительного фильтра — тем же проводом на катушке от трансформатора, число витков должно быть максимальным. Транзистор VT2 — любой средней мощности (КТ602, КТ817Б…Г).
Конденсатор С1 -лучше пленочный (с малой утечкой). Дроссель L1 желательно залить парафином, т.к. он довольно громко “свистит”.

А.КОЛДУНОВ

Двойной источник питания с использованием микросхемы таймера 555

6 месяцев назад 13 июля 2020 г. 7 251 просмотр

В этом уроке мы собираемся сделать двойной блок питания, используя микросхему таймера 555. В большинстве случаев для сбалансированной работы некоторых электронных схем требуется двойной источник питания. Эта схема недорогая и эффективная, чтобы выполнить все эти требования.

Основным компонентом этой схемы является микросхема таймера 555. Эта ИС очень полезна, имеет низкую стоимость и легко доступна в любом месте. Таймер 555 — это универсальная ИС, которая используется в генераторах, таймерах и генераторах импульсов. Он работает как осциллятор и элемент триггера и может обеспечивать задержки. Имеет три режима работы. Нестабильный, моностабильный и бистабильный режим. Для этой схемы мы используем эту ИС в качестве нестабильного мультивибратора. В этом режиме IC генерирует непрерывный поток прямоугольных волн.

Buy From Amazon

Hardware Components

The following components are required to make a Dual Power Supply Circuit

0033 1

S.no	Component	Value	Quantity
1	DC Поставка	3-15V	1
2	NE555 IC		1
3	Резистор	12K		12K		12K
4	Конденсатор	10NF, 0,002UF, 33UF	1, 1, 2

NE555 IC PINOUT

9002 для атмосфера. Таймер 555

Цепь двойного источника питания

Объяснение работы

Поскольку микросхема таймера 555 подключена как нестабильный мультивибратор, она будет постоянно генерировать прямоугольные импульсы. Частота колебаний зависит от емкости конденсатора и резистора. Здесь мы использовали резистор 12 кОм и конденсатор 0,002 мкФ.

Для получения положительного и отрицательного напряжения прямоугольной формы. Мы использовали два диода для выпрямления и конденсаторы для зарядки и разрядки напряжения. Выходной импульс этой ИС пойдет прямо в них. Прямоугольная волна имеет как положительные, так и отрицательные циклы, и путем выпрямления мы можем удалить одну часть. Первый диод и конденсатор удалят отрицательную часть и обеспечат только положительное напряжение. Во второй части будет удалена положительная часть, чтобы получить на выходе отрицательное напряжение. Рабочее напряжение составляет 3-15 В постоянного тока, а выходной ток этой схемы составляет 50 мА.

Применение и использование

• Электронные схемы
• Лаборатории
• Генераторы прямоугольных импульсов и т. д.

Связанные сообщения:

555-управляемый импульсный источник питания

Преобразователь переменного тока в постоянный

, построенный Теслой Рожновым с использованием исторических компонентов. Управляется 555. Вход 230В переменного тока, выход 7В, 10А.

Детали

Целью этого проекта было создание источника питания 7В/10А для большого логического проекта 74-й серии (чего так и не произошло…)

Я решил использовать как можно больше компонентов, произведенных в моем родном городе Tesla Rožnov в бывшей Чехословакии до 1990 года.

Блок питания состоит из трех печатных плат — платы питания, платы привода затвора и платы управления.
Силовая доска изготавливается вручную методом резки и дремеллинга (шлифовки). Для платы управления и платы привода затвора использовались универсальные печатные платы.

Вход переменного тока 230 В является 3-проводным, с защитным заземлением, подключенным к выходу GND для безопасности.
Преобразователь использует прямую топологию с двумя переключателями, которая проста в управлении и надежна, просто необходимо поддерживать рабочий цикл ниже 50%.
Цепь управления находится на вторичной стороне в целях безопасности и во избежание необходимости использования оптопары. Каждый магнитный компонент добавляет вау-фактор, поэтому этот преобразователь содержит 6 из них — железный трансформатор для питания платы управления, электромагнитный дроссель от старого ЭЛТ-телевизора, трансформатор управления затвором, трансформатор измерения тока, основной трансформатор и выходную катушку индуктивности.
