Автоматический выключатель – класс, маркировка, как выбрать, рейтинг лучших моделей, монтаж

Для защиты разной техники и всех элементов цепи от разрушения используют автоматический выключатель. Он представляет собой коробочку небольшого размера, которая уберегает от многих неприятностей. Главное, правильно выбрать и установить ее, и тогда проблем в эксплуатации не возникнет.

Что такое автоматический выключатель?

Под этим названием понимают коммутационный аппарат, применяемый для защиты сети от чрезмерных нагрузок. Зная, что автоматический выключатель – это прибор, помогающий сберечь провода от выхода из строя, можно выделить его основные функции:

1. Включение и отключение цепи.
2. Защита от токов перегрузки.
3. При высоких показателях тока разрывание цепи.

Устройство автоматического выключателя

Конструкция включает такие элементы:

1. Электромагнитный расцепитель. Предназначен этот элемент для обеспечения защиты сети от токов. Внешне это катушка, включающая сердечник, расположенный на пружине. Во время КЗ ток преодолевает сопротивление всех преград и переходит внутрь, размыкая контакт и выключая из сети за доли секунды.
2. Тепловой расцепитель. Его предназначение – исключать перегрузки после включения устройства в сеть. Внешне это пластина, состоящая из двух металлов, которые имеют отличающийся коэффициент расширения во время нагрева. Устройство автоматов размыкается в результате того, что металл нагревается и расширяется, воздействуя на устройство. Во время отключения образуется дуга, приводящая к разрушению контакта. Для минимизации ущерба она переходит в специальную камеру.

Принцип работы автоматического выключателя

По устройству проходит ток, сила которого приравнивается номинальному показателю. Из сети напряжение переходит на верхнюю клемму, которая соединена с неподвижным контактом. Из этого места ток отправляется на следующий контакт, но он уже является подвижным. После он переходит на гибкий проводник, находящийся на катушке соленоида. Следующий этап – тепловой расцепитель, а затем ток переходит на нижнюю клемму и сеть нагрузки.

Если показатели напряжения слишком превышены или возникает КЗ устройство отключается. Время срабатывания автоматического выключателя зависит от превышения допустимого значения. Чем оно выше, тем быстрее будет отключена подача электричества к сети. Происходит это благодаря системе автоматического расцепления.

Назначение автоматического выключателя

Прибор представляет собой защитный механизм, который в определенных ситуациях отключает электроэнергию на участке проводки, например, при:

• коротком замыкании;
• перегреве сети;
• перепадах напряжения.

Помимо этого модульные автоматические выключатели и другие варианты устройства используют для уменьшения напряжения в сети с помощью быстрого отключения участка.

Если коротко, то назначение этого устройства – защита электроприборов при выходе из строя проводки. Область использования обширная, так, их устанавливают в бытовых условиях и на промышленных предприятиях. В настоящее время приборы применяются во всех областях электроэнергетики.

Виды автоматических выключателей

Подобные устройства разделяются на группы по многим показателям. Например, есть аппараты, работающие с переменным или постоянным током, а еще универсальные модели. Если ориентироваться на конструкцию АВ, то можно выделить воздушные, модульные и литые устройства. Выделить можно на одно-, двух-, четырех- и трехполюсный автоматический выключатель. Есть также разделение по скорости срабатывания, степени защиты и другие.

Класс автоматических выключателей

Этот показатель вычисляется в зависимости от ряда показателей. Класс автоматов обозначается буквами, которым соответствует определенное число (порог срабатывания):

1. А – 1-3. Аппараты с самой высокой чувствительностью. Срабатывают, когда сила тока превышает 30% от максимальной. Расцепление занимает 0,05 сек.
2. В – 3-5. Подходит для резистивной нагрузки. Сюда можно отнести освещение и обогреватели. Если значение номинального тока превышает допустимое значение на 200%, то через 5 сек. произойдет разрыв цепи.
3. С – 5-10. Однополюсный АВ и другие виды используются для индуктивно-емкостной нагрузки. Часто устанавливают в квартирах и домах. Разрешенные значения перегрузок выше, указанных ранее вариантов. Для срабатывания потребуется увеличение напряжения в 5 раз. Занимает это 1,5 сек.
4. D – 10-20. Устройства этого класса устанавливаются в цепи с повышенным потреблением энергии. Нужны в цехах, где присутствует большое количество двигателей. В этом случае потребуется разница в 10 раз. Период расцепления сети составляет 0,4 сек.

Маркировка автоматического выключателя

На корпусе приборов можно увидеть важные обозначения. Маркировка АВ состоит из букв, цифр и условно-графических изображений, необходимых для идентификации и указания важных технических характеристик устройства. Двухполюсный автоматический выключатель и другие виды имеют такую информацию:

• название изготовителя или торговый знак;
• каталожный номер и серию;
• значение номинального напряжения;
• класс токоограничения;
• показатель номинальной частоты;
• значение отключающей способности в амперах;
• схему соединений;
• значение контрольной температуры;
• степень защиты;
• максимальное значение тока мгновенного расцепления;
• значение номинального напряжения.

Как выбрать автоматический выключатель?

Приобретая подобное устройство, нужно знать, на какие характеристики обратить внимание. Выбор проводят по таким показателям:

1. Определите количество, ориентируясь на число силовых цепей в помещении. На каждую устанавливается свой прибор.
2. Выберите полюсность и уровень напряжения устройства.
3. Учтите, что номинальный ток должен быть допустимым для проводки. Это одна из основных характеристик автоматического выключателя. Приборы подбираются под каждый размер проводов.
4. Выясните класс тока срабатывания, что важно для безопасности. Указывает на уровень пикового тока, который будет пропускаться без отключения системы.
5. Узнайте ток КЗ. Это параметр защищенности самого автоматического выключателя. Показывает уровень тока, который можно пропустить и при этом не выйти из строя.

Рейтинг автоматических выключателей

На рынке представлено большое количество приборов, поэтому можно легко растеряться. Чтобы этого не допустить, нужно познакомиться с лучшими представителями. Рейтинг зарубежных брендов возглавляют марки:

1. АВВ. Лучшее качество с применением современных технологий.
2. Schneider Electric. Производитель предлагает богатый ассортимент устройств.
3. Автоматические выключатели Legrand. Модели этого бренда пользуются огромной популярностью.
4. General Electric. Изделия характеризуются надежностью и долговечностью.

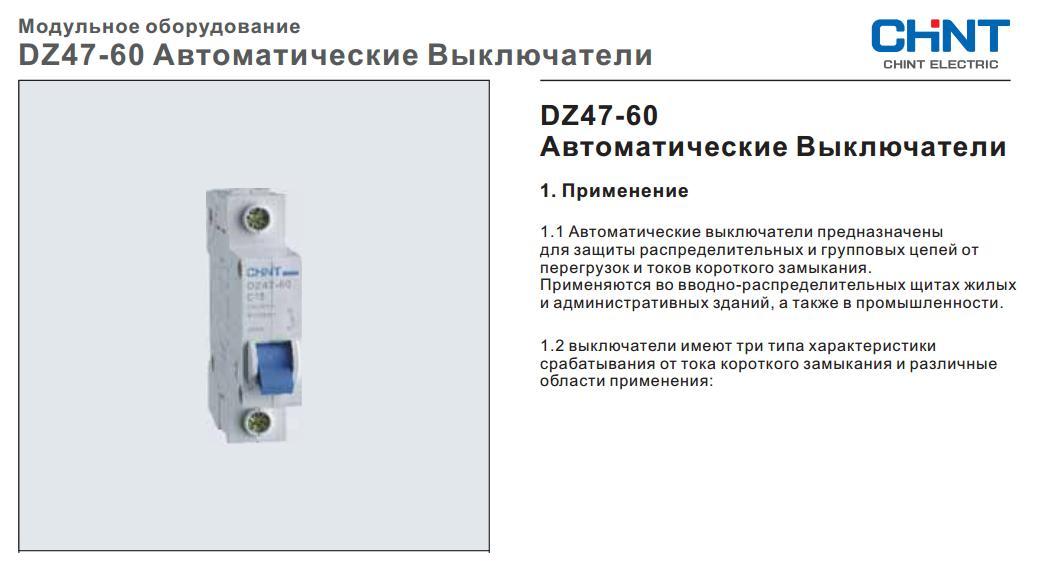

5. CHINT. Крупный китайский бренд, который предлагает на рынок качественные изделия.

Рейтинг лучших отечественных производителей включает модели:

1. КЭАЗ. Лучшее соотношение цены и качества.
2. IEK. Автоматический выключатель с хорошими характеристиками и доступной ценой.
3. КОНТАКТОР. У моделей этого бренда отличное европейское качество.
4. DEKraft. Устройства этого бренда появились на рынке относительно недавно, но уже завоевали своих покупателей.
5. СВЕТОЗАР. Ассортимент этого бренда является одним из самых широких.

Монтаж автоматических выключателей

Независимо от технических характеристик установка аппарата предельно простая. Процесс не требует специализированного оборудования, так, нужен инструмент:

• плоскогубцы;
• отвертки;
• кусачки;
• индикаторная отвертка;
• стриппер.

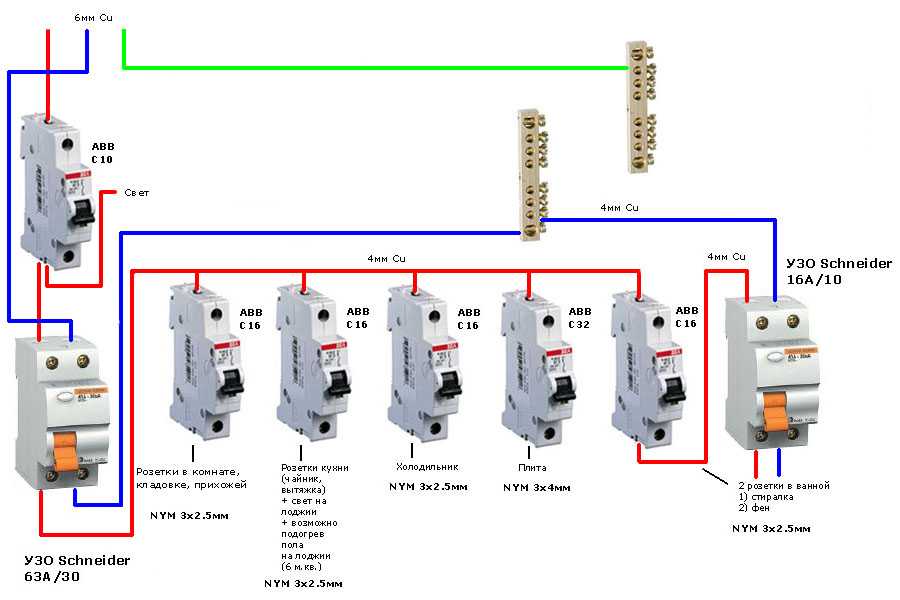

Монтаж автомата проводится по такой схеме:

1. Обесточивают щиток.
2. Заводят провода в гнезда контактной группы и немного притягивают.
3. Проверяют схему подключения каждого выключателя.
4. Не вынимают провода и ставят до щелчка автомат и проверяют надежность.
5. Выборочно проверяют линию автомата.
6. Затягивают провода в контактных группах.
7. Включают питание щитка.
8. Проверяют участки, давая максимальную нагрузку.

Правила установки автоматических выключателей

Для того чтобы быть уверенным в правильности подключения устройства, нужно знать особенности этого процесса. Правила установки АВ выглядят так:

1. Кабель питания подключается снизу.
2. Не должно быть много голого провода. Важно следить, чтобы в контактную группу не попала изоляция.
3. Перед включением тока проверяют прочность фиксации.
4. Схема подключения должна выглядеть, как гребенка.
5. Всем, кто хочет получить дополнительную защиту, рекомендуется поставить дифференциальный автоматический выключатель.



Автоматический воздушный выключатель назначение что такое выбор

Опубликовано: 10.08.2022

Содержание

Воздушный автоматический выключатель принято использовать как коммутационное устройство, которое защищает высоковольтные линии и электрическое оборудование.

Его название говорит само за себя, так как он использует воздушный зазор, возникающий между силовыми контактами. Чтобы понять, как он работает, стоит подробнее рассмотреть данный аппарат.

Как устроен автоматический воздушный выключатель

Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу. Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.

Чтобы не допускать ошибок в использовании воздушного выключателя, следует внимательно изучить его конструкцию.

Принцип действия

Как уже было сказано выше, после разрыва контактов, происходит образование дуги, которая растет и достигает дугогасительной решетки. После этого она растягивается, а воздух, который находится в камере, выходит через решетки под воздействием повышенной температуры. Благодаря этому, с воздухом утекают продукты, возникшие под воздействием плазмы, что снижает активность дуги до нуля.

Понимание всех процессов, которые протекают внутри коммутаторов, позволило производителям разработать способы устранения возможных перегревов, заключив механизмы в компактный корпус и сделав аппарат достаточно легким. Такое устройство способно мгновенно отключать ток, измеряемый сотнями ампер.

На первый взгляд, принцип действия этого устройства достаточно прост, но этим производители добились максимальной эффективности в его работе.

Для чего предназначен и где применяется

Данный тип автоматов может быть использован как на промышленных предприятиях, так и в частных квартирах. Это возможно благодаря разнообразию их габаритов и различному весу устройств. Они могут быть не только минимальных размеров (квартирные автоматы), но и достаточно больших (выкатного типа), которые оснащены контроллером параметров.

Используют их для защиты электрических приборов и высоковольтных линий передач от повышенного потребления тока и короткого замыкания. Это достигается путем определения количества тока, который протекает через автомат.

Конструкция автоматических воздушных выключателей достаточно проста, что делает их очень популярными и востребованными на рынке коммутационных устройств.

Среди его преимуществ можно назвать мгновенное отключение сети, оснащение внутренними механизмами защиты и повышенную устойчивость к перепадам температуры, которая возникает из-за амплитуды мощности тока.

Полезное видео

Дополнительную информацию о работе с воздушными выключателями вы можете почерпнуть из видео ниже:

Вывод

Из этой статьи вы почерпнули информацию об устройстве, принципах действия и области применения автоматического воздушного выключателя. Полученные знания помогут вам в использовании данного устройства, которое обезопасит вашу сеть от перенапряжения.

Типы и функции автоматических выключателей

Щиты являются жизненно важной частью любого жилого помещения. Здесь вы узнаете о компонентах электрического щита, а также о типах и функциях автоматических выключателей.

Жилой главный щит и подпанель обслуживания

Щит монтируется в стене, контролируя и распределяя питание по ответвленным цепям в доме. Подпанели обычно добавляются для распределения питания и локального управления ответвленными цепями, такими как гаражи и мастерские, а также позволяют установить больше цепей в какой-то момент в будущем.

Основные компоненты заземленной жилой сети Щит:

• Устройства максимального тока: Автоматические выключатели
• Проводники: одна фаза – 240 В (2 ножки)
• Нейтральный проводник: белый (маркированный) 120 вольт N на L1 или N на L2
• Проводник заземления оборудования (EGC), который заканчивается шиной заземления на главной панели управления
• Проводник заземляющего электрода (GEC), который заканчивается шиной заземления в главной панели управления и землей (стержнями заземления)
• Основная соединительная перемычка: перемычка между заземляющей шиной и нулевой шиной

Как работают щиты

Однофазный: Кабель или проводники подают напряжение 120/240 В на главный щит и подключаются к наконечникам главного автоматического выключателя, которые считаются (2) ветвями, обычно обозначаемыми как L1 и L2. Каждая нога измеряет 120 вольт между нейтралью. Главный автоматический выключатель подключается к левой и правой шинам, а нейтраль подключается к нейтральной шине с помощью соединительной перемычки.

Однополюсные автоматические выключатели (120 В), а также двухполюсные автоматические выключатели (240 В) подключаются между сборными шинами и ответвленными цепями.

Мощность Нагрузки: Электрические плиты и сушилки для белья работают от сети 120 В/240 В (L1,L2 Нейтраль и провод заземления оборудования).

Нейтральный и эффективный заземляющий путь

Чтобы эффективно изучить систему в целом, вам необходимо знать разницу между нейтральным и эффективным заземляющим путем.

• Нейтраль : Нейтраль относится к изолированному проводнику, который предназначен для передачи тока во время нормальной работы, замыкая цепь.
• Эффективный путь заземления : Состоит из комбинации проводника заземления оборудования и соединенных металлических частей и оборудования. Металлические детали и оборудование, не являющиеся токоведущими, обеспечивают путь с низким импедансом, который устраняет замыкания на землю.

Функции автоматического выключателя

Автоматические выключатели играют решающую роль в защите параллельных цепей от перегрузок, коротких замыканий и замыканий на землю. Автоматические выключатели — это выключатели, которые могут безопасно размыкать цепи и блокировать их в разомкнутом состоянии, когда приходит время для обслуживания/устранения неполадок, изоляции ответвленных цепей, электрических устройств и оборудования. Номинальная сила тока выключателя обычно указана на ручке или переключателе. Другая информация на этикетке выключателя может включать:

• Рейтинг HACR (обогрев/кондиционирование/охлаждение) — Может выдержать кратковременный скачок силы тока, необходимый для запуска компрессора или других устройств.
• SWD (переключатель) — Может использоваться в качестве переключателя для размыкания или отключения ответвленных цепей.
• Номинал AIC (отключающая способность в амперах) — Может достигать 10 000 ампер, номинал короткого замыкания.
• Момент затяжки — Для проводников, заканчивающихся на механических наконечниках (привязка проводов), требуется момент затяжки, выраженный в фунтах на дюйм, и для установки обязательна динамометрическая отвертка.

Определение крутящего момента для автоматических выключателей

При подсоединении проводника к крепежным винтам, таким как автоматические выключатели или механические наконечники, надлежащий момент затяжки является требованием Национального электротехнического кодекса (NEC).

Если значение крутящего момента не указано на этикетке автоматического выключателя, вам может потребоваться обратиться к документации производителя или на веб-сайт для получения информации о надлежащих настройках крутящего момента для конкретной марки/модели автоматического выключателя.

Параметры крутящего момента могут различаться в зависимости от сечения провода, используемого в системе. У некоторых производителей/моделей автоматических выключателей параметры крутящего момента и другая информация могут быть выбиты сбоку на пластиковом корпусе, а не на этикетке спереди.

Типовые бытовые автоматические выключатели

Бытовые автоматические выключатели и напряжения включают:

• Однополюсные — 120 вольт
• Тандем — 120 вольт (осторожно с многопроводными ответвленными цепями)
• Двойной полюс — 𐑋240 вольт

Автоматические выключатели

предназначены для включения/отключения ответвленных цепей в положение ВКЛ/ВЫКЛ и ОТКЛЮЧЕНИЕ. Они защищают изоляцию ответвленной цепи от чрезмерного нагрева из-за перегрузки по току. Эта сила тока в сочетании с температурой окружающей среды, превышающей номинальную мощность автоматического выключателя, а также с коротким замыканием и замыканием на землю, проводит большую силу тока из-за пути обратного тока к источнику с низким импедансом (эффективный путь заземления) ОТКЛЮЧАЕТ автоматический выключатель.

• Однополюсный автоматический выключатель предназначен для защиты осветительных приборов 120 В, таких как розетки, прачечная, кухня, жилые комнаты и т. д.
• Двухполюсный автоматический выключатель предназначен для защиты 240-вольтового оборудования, такого как электрические плиты, электрические сушилки, электрические баки для горячей воды.
• В тандемных автоматических выключателях используются два однополюсных автоматических выключателя, установленных в одном однополюсном отсеке. Это помогает сэкономить место на щите и оставить достаточно места для добавления других ответвлений в какой-то момент.

Как работают автоматические выключатели

Автоматические выключатели предназначены для защиты от кратковременных бросков тока выше номинальной мощности, что позволяет работать двигателям вентиляторов или компрессорам. Время, в течение которого они могут допустить этот пусковой ток, по сравнению с фактической мощностью силы тока, которую они могут выдержать в течение этого времени, выражается на кривой «Время/сила тока» или «Отключение».

В зависимости от конструкции и назначения выключателя он может выдерживать нагрузку, в 15 раз превышающую обычную, и может срабатывать через время от нескольких миллисекунд до 2-3 секунд.

Выключатели имеют три положения:

• Вкл. — замкнутая цепь
• Отключение — обрыв цепи также указывает на проблему
• Не горит — обрыв цепи

Описание автоматических выключателей GFCI, расположенных на панелях управления

Выключатель GFCI означает прерыватель цепи замыкания на землю, его не следует путать с розетками GFCI, функция выключателя GFCI заключается в защите от поражения электрическим током, перегрузок, короткого замыкания и замыкания на землю, тогда как розетки GFCI защищают только от поражения электрическим током.

Защита от замыканий на землю обычно используется во влажных местах, таких как кухонные прилавки, ванные комнаты, подвалы, открытые бассейны/спа, а также в местах, где может присутствовать вода, что может привести к замыканию на землю. Защита GFCI требуется NEC и должна быть легко доступна. Выключатели

GFCI спроектированы с простой печатной платой внутри, которая контролирует ток и силу тока, которые проходят через выключатель, а затем отключается, если обнаруживает дисбаланс силы тока в 5 мА, что может означать замыкание на землю.

Например, ответвленная цепь на 120 вольт. 10 ампер на проводе ответвленной цепи к нагрузке (оборудованию) и 10 ампер на обратном проводе нейтрального проводника будут нормальным состоянием. 10 ампер на нагрузку (оборудование) и 9,9 ампер на возврат указывает на замыкание на землю силой 100 мА, что достаточно для серьезного или даже смертельного поражения электрическим током. В этот момент печатная плата обнаружит эту разницу > 5 мА и быстро отключит выключатель GFCI.

Выключатели GFCI будут иметь маркировку с указанием допустимой силы тока для службы HACR, но также будут четко обозначены их функцией GFCI. Они оснащены кнопкой тестирования и цветным индикатором, который показывает, когда произошло замыкание на землю.

Проводники ответвленной цепи выключателей GFCI заканчиваются на соответствующей клемме нагрузки, в то время как нейтральный проводник заканчивается на нейтральной клемме выключателя GFCI, а не идет прямо к нейтральной шине. Затем отдельный пигтейл от выключателя GFCI подключается к нейтральной шине. Узнайте больше о автоматическом выключателе GFCI и розетке: как защититься от поражения электрическим током в нашем блоге.

Автоматические выключатели AFCI

Автоматические прерыватели дугового разряда (AFCI) оснащены печатной платой, которая может отличать нормальную мгновенную дугу, такую ​​как срабатывание выключателя света, от продолжительного дугообразующего события. Функция автоматического выключателя AFCI заключается в обнаружении опасных условий дугового разряда и отключении, предотвращая возгорание электрооборудования.

Дуги (параллельные дуги) могут возникать, если изоляция изнашивается или защемляется, позволяя току проходить между горячими и нейтральными проводами. Это также может произойти, если гвоздь или шуруп для гипсокартона проникли в провод или повредили внутренний провод внутри электрического шнура. Из-за опасностей, связанных с электрической дугой, были приняты следующие меры:

• Защита AFCI теперь требуется NEC (распределенные цепи 15 и 20 А) для жилых комнат, комнат отдыха, офисов, кухонь, спален, туалетов, прачечных. комнаты и притоны.

• Выключатели AFCI имеют четкую маркировку на передней панели и оснащены кнопкой проверки, а также индикатором дугового замыкания, который показывает, когда обнаружено дуговое замыкание.
Маркировка выключателей
• AFCI должна включать рейтинг HACR, номинальный ток и AIC (рейтинг короткого замыкания).

Выключатели CAFCI и двухфункциональные выключатели и розетки AFCI

В то время как выключатели AFCI могут обнаруживать дугу, которая идет от линии к нейтрали (параллельно), выключатели CAFCI предназначены для обнаружения дуги «линия1-линия1» (последовательно), например, внутри поврежденной электрической цепи прибора. шнур. Выключатели CAFCI помечены как Combination AFCI и не обеспечивают защиту AFCI и GFCI одновременно. Это потребовало бы прерывателя двойной функции.

Автоматические выключатели двойного назначения — относительно новая инновация, предлагающая наилучший пакет защиты. Они помечены как для AFCI, так и для GFCI и имеют отдельные цветные индикаторы, которые загораются при возникновении дугового замыкания или замыкания на землю.

Кроме того, NEC требует автоматических выключателей AFCI, если устройство недоступно.

Блокировка/маркировка Процедуры безопасности

Автоматические выключатели в качестве изолирующего устройства

Блокировка/бирка — это способ предотвратить подачу питания в систему путем установки блокирующего устройства/навесного замка и предупреждающей бирки на изолирующее устройство системы. Часто при выполнении блокировки на ответвленной цепи к электроприбору питание электрооборудования осуществляется автоматическим выключателем. Узнайте все, что вам нужно знать о процедурах блокировки, в нашем недавнем сообщении в блоге.

Каждый техник отвечает за установку собственного замка и бирки на оборудование для обеспечения «нулевого энергопотребления». Один ключ от этого замка!

Отсюда:

• Квалифицированный специалист (OSHA/NFPA70E) проводит проверку и изоляцию в живом и мертвом состоянии.
• Тег блокировки подписывается лицом, установившим его и работающим в системе.
• Иногда система может быть заблокирована несколькими людьми. Для обеспечения безопасности каждый человек должен снять свою собственную блокировку/бирку, прежде чем система сможет снова включить питание.
• Засовы для блокировки могут иметь до шести отверстий для отдельных навесных замков; кабели могут использоваться для расширения блокировки до отдельного автоматического выключателя.

Это описание щитов и различных типов автоматических выключателей, их конструкция и функции, а также основные правила техники безопасности для электрических систем — отличное начало для входа в отрасль. Для более глубокого изучения этих областей ознакомьтесь с каталогом курсов SkillMill по электрике.



Чад Соуси

Interplay Learning Electric Expert

Чад — эксперт Interplay по электротехнике и является мастером-электриком. Чад развивался как профессионал в области электротехники на протяжении всей своей карьеры, начав с ремонта/электропроводки от домов до установок обеспечения качества/ввода в эксплуатацию, оттачивая свои навыки во всех аспектах торговли электрооборудованием на этом пути. Он сменил свою карьеру на жилых, коммерческих и промышленных объектах, а в 2012 году еще больше расширил свою миссию по обучению на протяжении всей жизни, став инструктором по электротехнике. Он продолжил этот путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и обоснованным теориям обучения взрослых.



Что такое главный автоматический выключатель в вашем доме

Опубликовано 28 марта 2019 г.

Выполнение ремонта электрооборудования в вашем доме требует от вас понимания того, как пользоваться главным автоматическим выключателем. Главный автоматический выключатель вашего дома контролирует распределение электроэнергии в каждой комнате. Автоматический выключатель управляет соединением между вашим домом и вашей коммунальной компанией.

Коммунальная компания подает электричество в ваш дом по линии электропередачи. Электроэнергия от вашего сервисного узла никогда не отключается, но ваш автоматический выключатель может остановить подачу электроэнергии в ваш дом. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

В этой статье содержится полное руководство по работе с главным автоматическим выключателем в вашем доме. Пошаговое справочное руководство, которое расскажет вам обо всем, что вы видите, когда смотрите на коробку выключателя. И узнайте разницу между главным выключателем и выключателем ветвей.

Это руководство предназначено только для образовательных целей. Прежде чем самостоятельно выполнять ремонт электрооборудования, обязательно проконсультируйтесь с ближайшим к вам профессиональным электриком.

Полное руководство по автоматическому выключателю для начинающих

Ваш главный автоматический выключатель находится на вашей распределительной панели. Если вам интересно, где он находится в вашем доме, поищите распределительный щит в подвале или гараже. Иногда они находятся рядом с водонагревателем или рядом с прачечной.

В квартирах и некоторых старых домах сервисная панель встраивается в стену. Она выглядит как металлическая дверца шкафа, и поначалу ее трудно открыть. Когда вы открываете дверцу панели, вы видите ряд или два автоматических выключателя.

Выключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены. Это автоматические выключатели вашей ответвления. Каждый выключатель ответвляется в определенную область, например, в коридор наверху, в гостиную или в подвал.

Посмотрите над автоматическим выключателем ответвления, и вы увидите еще один переключатель, который больше, чем переключатели ответвления. Это ваш главный автоматический выключатель, который управляет потоком энергии к вашему ответвительному выключателю.

Главный автоматический выключатель обычно расположен перпендикулярно к вашим ответвленным автоматическим выключателям. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем. Выключите главный выключатель автоматического выключателя, и на панель автоматического выключателя не подается питание.

Что такое автоматический выключатель?

Автоматические выключатели предназначены для защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет включено слишком много приборов, что вызовет короткое замыкание.

Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает подачу электрического тока, если обнаруживает неисправность в потоке. В случае неисправности выключатель автоматически отключается и прекращает подачу электричества по цепи.

Автоматические выключатели изготовлены в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не нанесет ущерба дому или зданию. До автоматических выключателей в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищали от возгорания электричества, но только один раз, и тогда вам приходилось заменять перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, вызвавшие скачок напряжения, и переключить выключатель автоматического выключателя обратно в положение «включено».

Автоматические выключатели работают настолько хорошо, что выпускаются самых разных размеров и типов. Почти все бытовые автоматические выключатели – низковольтные. В многоквартирном доме используется автоматический выключатель среднего напряжения, а автоматический выключатель высокого напряжения предназначен для коммунальных предприятий, которые обеспечивают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одну и ту же функцию. Другие факторы, влияющие на работу выключателя, включают характеристики класса напряжения и номинального тока.

По своей сути автоматический выключатель обнаруживает сбои в протекании тока в цепи и прерывает подачу питания в цепи. Когда электрический ток проходит через два контакта, требуется значительное усилие, чтобы разъединить соединение. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

 Низковольтные автоматические выключатели на вашем домашнем электрическом щите — это самые простые автоматические выключатели. Они используют накопленную в пружине энергию, чтобы включить переключатель и разъединить контакт с цепью. Это позволяет вручную отключать и сбрасывать подачу питания одним нажатием переключателя.

Внутри контактов автоматического выключателя для подачи электричества. Они должны отдавать нагрузку без перегрева от скачка напряжения или дуги. Слишком большой ток или нагрев приводят к срабатыванию параметров отказа и отключению выключателя.

Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разрушает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано — отсюда и название.

Контакты цепи изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем длиннее дуга, создаваемая при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

Итак, выключатели и цепи согласованы, чтобы не превысить допустимые параметры тока и напряжения неисправности. В случае перегрузки цепи выключатель срабатывает с достаточной силой, чтобы разорвать токовое соединение и последующую дугу.

Выключатель-прерыватель разрывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только неисправность обнаружена, выключатель отключается. Чтобы восстановить ток, разомкнутый контакт должен быть замкнут путем сброса выключателя.

Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако между автоматическим выключателем ответвления и главным автоматическим выключателем есть разница.

Выключатель ответвлений и главный выключатель

Выключатели ответвлений и главный выключатель в основном одно и то же, но не совсем. Они функционируют так же, но разделители ветвей меньше. Главный выключатель предназначен для отключения нагрузки большей силы тока.

Две линии электропередач, подводящие электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов несет 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

Ниже главного выключателя два провода соединяются с двумя токопроводящими шинами, называемыми горячими шинами. Горячие шины — это место, где вы крепите отдельные автоматические выключатели ответвлений, поэтому они часто отображаются в виде двух параллельных рядов.

Главный автоматический выключатель регулирует подачу электроэнергии от двух основных проводов к горячим шинам. Отключение главного автоматического выключателя прерывает подачу электроэнергии 240 вольт до того, как она достигнет ваших ответвительных выключателей. Когда главный выключатель отключен, все в вашем доме выключено.

Как выполнить отключение системы с помощью главного выключателя

Если вам необходимо выполнить основные электротехнические работы в вашей системе, используйте главный выключатель для отключения системы. Не отключайте главный автоматический выключатель сразу. Во-первых, начните с верхней части выключателя ответвления и отключите каждый выключатель по отдельности.

Если вы уверены, что успешно отключили все автоматические выключатели, по одному, выполните отключение системы, переключив главный выключатель в положение «выключено». Электричество должно быть отключено для всей вашей собственности.

После завершения работы и готовности снова включить питание выполните обратный процесс. Поверните главный автоматический выключатель в положение «включено», прежде чем включать выключатели ответвлений. Затем не торопитесь, когда вы снова включаете каждый прерыватель веток, один за другим.

Вы не хотите создавать скачки напряжения, одновременно предъявляя слишком высокие требования к своей электрической системе. Так что выделите несколько секунд между каждым прерывателем веток.

Как всегда, мы настоятельно рекомендуем обратиться к лицензированному электрику, прежде чем самостоятельно выполнять электромонтажные работы.

Как сбросить сработавший главный автоматический выключатель

Главный автоматический выключатель может сработать по нескольким причинам. Если энергетическая компания вызовет скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный выключатель ответвления может вызвать срабатывание главного выключателя в качестве вторичной меры предосторожности.

Если главный автоматический выключатель сработал, вы должны правильно сбросить его, чтобы избежать скачка напряжения в вашей системе. Когда питание будет восстановлено, любой выключатель ответвления, который находится во включенном состоянии, включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

Перед попыткой сброса главного выключателя наденьте защитные очки и защитные перчатки. Иногда при повторном включении главного выключателя могут лететь искры. И отойдите в сторону, когда переключаете выключатели, чтобы избежать искр на вашем лице.

При срабатывании главного выключателя начните с перевода каждого отдельного выключателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Питание должно оставаться выключенным, так как ваши выключатели ответвлений отключены.

Теперь медленно, по одному, включите выключатели ветвей, чтобы избежать перегрузки. Каждый раз, когда вы переключаете автоматический выключатель ответвления обратно в положение «включено», питание должно возвращаться в зоны вашего дома, контролируемые этой цепью.

Главный автоматический выключатель не должен срабатывать легко, и каждый раз, когда он срабатывает, соединения ослабевают. Если вы сталкиваетесь с частыми отключениями главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

Зачем нужен главный автоматический выключатель?

Главный автоматический выключатель является надежной мерой безопасности. Без основного автоматического выключателя вы полагаетесь на то, что каждый из ваших ответвительных выключателей будет выдерживать гораздо большую нагрузку, чем они рассчитаны. И отключение электричества во всем доме пригодится, когда вы делаете какие-либо электромонтажные работы.

В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить выключатель ответвления. Но если слишком много автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

Крайне важно обесточить вашу электрическую коробку всякий раз, когда вы выполняете электромонтажные работы дома. Перерезать провод под напряжением — это ошибка, которую вы не совершите дважды, потому что у вас не будет шанса. Независимо от того, устанавливаете ли вы трековое освещение или подключаете дополнительные настенные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

Ни один из автоматических выключателей не должен срабатывать регулярно. Если вы обнаружите, что регулярно сбрасываете выключатель, возможно, пришло время обновить электрическую панель.

Заключительные мысли

Систему распределения электроэнергии в вашем доме легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийный выключатель, гарантирующий, что неисправность выключателя ответвления не приведет к перегрузке системы. Взгляните на коробку выключателя дома, и вы увидите, насколько физически электричество течет внутри ваших стен.

Несмотря на то, что коробки выключателей возникают редко, они вызывают вспышки и искры, поэтому при работе с электрикой всегда соблюдайте необходимые меры предосторожности. И всегда используйте инструменты и обувь с резиновым покрытием. Резина не обладает электропроводностью и снижает прохождение электричества через ваше тело в случае аварии.

Если вам понравилась эта статья о главном автоматическом выключателе, поделитесь ею в социальных сетях. Посетите блог, чтобы узнать больше о проблемах с домашним электричеством. Одна последняя мысль, это руководство предназначено только для образовательных целей.
