ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π½Π°Π²Π΅Π΄Π΅Π½Π½Ρ‹Ρ… напряТСний Π² сСтях 0,38–10 ΠΊΠ’

ο»Ώ

РассмотрСны вопросы опрСдСлСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² элСктричСских сСтях напряТСниСм 0,38–10ΠΊΠ’ с использованиСм мСтодичСского указания ΠΏΠΎ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠΌΡƒ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… линиях, находящихся Π²Π±Π»ΠΈΠ·ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π»ΠΈΠ½ΠΈΠΉ.

ΠšΠ»ΡŽΡ‡Π΅Π²Ρ‹Π΅ слова: Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Π°Ρ линия элСктропСрСдачи, Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ напряТСниС, Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π°Ρ линия, схСма замСщСния.

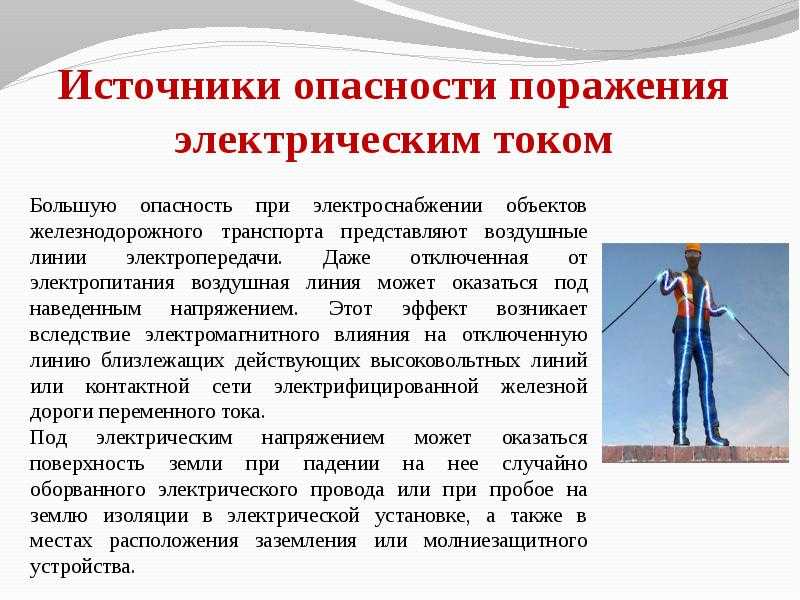

ΠŸΡ€ΠΈ эксплуатации Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… Π»ΠΈΠ½ΠΈΠΉ (Π’Π›) элСктропСрСдачи особоС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΠ΄Π΅Π»ΡΡ‚ΡŒ возмоТности пораТСния пСрсонала, ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‰Π΅Π³ΠΎ ΠΈΡ… тСхничСскоС обслуТиваниС ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚, напряТСниСм, Π½Π°Π²Π΅Π΄Π΅Π½Π½Ρ‹ΠΌ Π² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… линиях, проходящими Π²Π±Π»ΠΈΠ·ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π»ΠΈΠ½ΠΈΠΉ. НавСдСнныС напряТСния условно ΠΏΠΎΠ΄Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Π½Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΡ‚Π°Ρ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ (СмкостноС влияниС) ΠΈ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½ΡƒΡŽ (ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎΠ΅ влияниС) ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅, [1,2,3]. ЭлСктростатичСская ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ зависит ΠΎΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ напряТСния Π½Π° Π’Π›. Она обуславливаСтся Смкостными связями ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ ΠΈ Π·Π΅ΠΌΠ»Π΅ΠΉ, ΠΌΠΎΠΆΠ΅Ρ‚ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΊΠΈΠ»ΠΎΠ²ΠΎΠ»ΡŒΡ‚. Однако, Π΅Ρ‘ сниТСниС Π΄ΠΎ бСзопасной Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ Π·Π° счСт достаточно простых мСроприятий ΠΏΠΎ зазСмлСнию Π»ΠΈΠ½ΠΈΠΉ. Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ нСсчастных случаСв связано с воздСйствиСм элСктростатичСской ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния, ΠΏΠΎΡΠ²Π»ΡΡŽΡ‰Π΅ΠΉΡΡ ΠΏΡ€ΠΈ отсутствии Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠΉ Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π’Π›.

Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ напряТСниС Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π»ΠΈΠ½ΠΈΠΈ, Ρ‚Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ элСктростатичСская ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ. ЭлСктромагнитная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ опрСдСляСтся Π² зависимости ΠΎΡ‚ Ρ‚ΠΎΠΊΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π’Π›. Она зависит ΠΎΡ‚ расстояний ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ ΠΈ Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ линиями, ΠΈΡ… Π΄Π»ΠΈΠ½Ρ‹, ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ участков сблиТСния, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π° протСкания Ρ‚ΠΎΠΊΠ°. ЭлСктромагнитная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ достигаСт ΠΌΠ΅Π½ΡŒΡˆΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, Ρ‡Π΅ΠΌ элСктростатичСская, Π½ΠΎ ΡΠ½ΠΈΠ·ΠΈΡ‚ΡŒ Π΅Ρ‘ Π½ΠΈΠΆΠ΅ 25 Π’ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ слоТнСС, Π° Π² Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ. Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ Ρ‚ΠΎΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π»ΠΈΠ½ΠΈΠΈ, Ρ‚Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ элСктромагнитная ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰Π°Ρ.

ЦСлью Ρ€Π°Π±ΠΎΡ‚Ρ‹ являСтся Π°Π½Π°Π»ΠΈΠ· Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄Π°Π½Π½Ρ‹Ρ… ΠΎ влиянии Π»ΠΈΠ½ΠΈΠΉ напряТСниСм 10ΠΊΠ’, 35 ΠΊΠ’ ΠΈ 110 ΠΊΠ’ Π½Π° Π’Π› 10ΠΊΠ’ ΠΈ ΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠΎ Π½ΠΈΠΌ влияния Π’Π› 10 ΠΊΠ’ Π½Π° Π’Π› 0,38 ΠΊΠ’.

ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ° исслСдования. Π‘Ρ‹Π» осущСствлСн Π°Π½Π°Π»ΠΈΠ· ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠΈ расчСта Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… линиях, проходящих Π²Π±Π»ΠΈΠ·ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π»ΠΈΠ½ΠΈΠΉ. ΠŸΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠΈ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ схСма замСщСния, которая прСдставляСт собой источник элСктродвиТущСй силы Π•1, сопротивлСниС Z1

участка Π’Π›, ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½ΠΎΠ³ΠΎ зазСмлСниями Π½Π° подстанции RΠ·1ΠΈ Π½Π° ΠΎΠΏΠΎΡ€Π°Ρ… Π»ΠΈΠ½ΠΈΠΈ (рис 1).

Рис. 1. Π‘Ρ…Π΅ΠΌΠ° замСщСния для расчСта Π½Π°Π²Π΅Π΄Π΅Π½Π½Ρ‹Ρ… напряТСний Π½Π° участкС Π’Π›, Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π½ΠΎΠΉ Π² Π΄Π²ΡƒΡ… Ρ‚ΠΎΡ‡ΠΊΠ°Ρ…

Π­Π”Π‘ Π•1, наводимая Π½Π° участкС Π’Π› x, ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½ΠΎΠΌ двумя зазСмлСниями, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ находятся Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… Π²Ρ‹Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ участка, опрСдСляСтся [] ΠΏΠΎ Π²Ρ‹Ρ€Π°ΠΆΠ΅Π½ΠΈΡŽ:

Π³Π΄Π΅ β€” Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ расчСтной Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ (Ρ‚Π°Π±Π»ΠΈΡ†Π° 1), [1,2].

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ F(a) приводится Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π’Π› 10–35 ΠΊΠ’ ΠΏΡ€ΠΈ влиянии Π»ΠΈΠ½ΠΈΠΉ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… классов напряТСний ΠΎΡ‚ 35 Π΄ΠΎ 750ΠΊΠ’ Π² зависимости ΠΎΡ‚ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ осями Π’Π›;

, ΠΌ β€” расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ ΠΈ i-ΠΎΠΉ Π’Π›, ΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ влияниС Π»ΠΈΠ½ΠΈΠΈ;

, ΠΊΠΌ β€” ΠΏΡ€ΠΎΡ‚ΡΠΆΠ΅Π½Π½ΠΎΡΡ‚ΡŒ участков Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π’Π›, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ наводят напряТСниС;

кА β€” значСния максимального Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΠΎ i-ΠΎΠΉ Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π’Π›;

β€” мноТСство Π»ΠΈΠ½ΠΈΠΉ, ΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… влияниС Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΡƒΡŽ Π’Π› Π½Π° рассматриваСмых участках.

ЗначСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния зависит ΠΎΡ‚ сопротивлСния Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰ΠΈΡ… устройств Π½Π° Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… мСстах , ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎ выраТСниям, [1]:

(1)

(2)

Π³Π΄Π΅ β€” сопротивлСниС Π’Π› Π½Π° участкС, ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π½ΠΎΠΌ двумя зазСмлСниями, установлСнными Π½Π° расстоянии Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π°.

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ опрСдСляСтся ΠΏΠΎ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ 1, [1].

Π Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ исслСдований. ЗначСния зависят ΠΎΡ‚ напряТСния Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΈ ΠΎΡ‚ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ Π’Π›. Π‘ ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ пСрСчислСнных Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² построСн Π³Ρ€Π°Ρ„ΠΈΠΊ зависимости измСнСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΎΡ‚ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ Π½Π΅ΠΉ ΠΈ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹ΠΌΠΈ линиями напряТСниСм 10, 35, 110 ΠΊΠ’ (рис.2).

Π‘ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ напряТСния Π² сСти ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΏΡ€ΠΈ ΠΎΠ΄Π½ΠΎΠΌ ΠΈ Ρ‚ΠΎΠΌ ΠΆΠ΅ расстоянии числСнноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ, Π° Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΏΡ€ΠΎΠ³ΠΈΠ±Π° Π½ΠΈΠΆΠ΅ всСх оказываСтся Π³Ρ€Π°Ρ„ΠΈΠΊ для Π’Π› с наимСньшим напряТСниСм.

Для исслСдования влияния Π»ΠΈΠ½ΠΈΠΈ напряТСниСм 10 ΠΊΠ’ Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Π΅ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Π΅ Π»ΠΈΠ½ΠΈΠΈ напряТСниСм 10, 35, 110 ΠΊΠ’ Π½Π°Ρ…ΠΎΠ΄ΠΈΠΌ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ приращСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΊ ΠΏΡ€ΠΈΡ€Π°Ρ‰Π΅Π½ΠΈΡŽ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями ΠΈ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ этой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΊ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ напряТСния Π² сСти Π²Π»ΠΈΡΡŽΡ‰Π΅ΠΉ Π»ΠΈΠ½ΠΈΠΈ.

Рис. 2. Π“Ρ€Π°Ρ„ΠΈΠΊΠΈ зависимости Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² Π’Π› 10, 35, 110 ΠΊΠ’ ΠΎΡ‚ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями

Π‘ Ρ†Π΅Π»ΡŒΡŽ упрощСния записи Π²Π²Π΅Π΄Π΅ΠΌ обозначСния:

ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ приращСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΏΡ€ΠΈ ΠΏΡ€ΠΈΡ€Π°Ρ‰Π΅Π½ΠΈΠΈ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями

= ;

ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ΅ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ напряТСниС ΠΏΡ€ΠΈ ΠΏΡ€ΠΈΡ€Π°Ρ‰Π΅Π½ΠΈΠΈ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями ΠΏΠΎ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ ΠΊ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠΌΡƒ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π»ΠΈΠ½ΠΈΠΈ

= .

ΠŸΠΎΡΡ‚Ρ€ΠΎΠ΅Π½Ρ‹ зависимости (рис. 3, рис. 4) измСнСния приращСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального напряТСния Π»ΠΈΠ½ΠΈΠΈ ΠΏΡ€ΠΈ расстояниях ΠΌΠ΅ΠΆΠ΄Ρƒ линиями ΠΎΡ‚ 5 Π΄ΠΎ 30 ΠΌ. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π³Ρ€Π°Ρ„ΠΈΠΊΠΎΠ² зависимости для расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями, Ρ€Π°Π²Π½ΠΎΠ³ΠΎ 35 ΠΌ ΠΈ Π±ΠΎΠ»Π΅Π΅, бСссмыслСнно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΏΡ€ΠΈ Π΄Π°Π½Π½ΠΎΠΌ ΠΌΠ°ΡΡˆΡ‚Π°Π±Π΅ Π»ΠΈΠ½ΠΈΠΈ ΡΠΎΠ»ΡŒΡŽΡ‚ΡΡ.

Π—Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ слоТный Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€. Для расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями, Ρ€Π°Π²Π½ΠΎΠ³ΠΎ 5 ΠΈ 10 ΠΌ, это ΡƒΠ±Ρ‹Π²Π°ΡŽΡ‰Π°Ρ функция, ΠΏΡ€ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… расстояниях β€” Π²ΠΎΠ·Ρ€Π°ΡΡ‚Π°ΡŽΡ‰Π°Ρ.

Рис. 3. ИзмСнСниС приращСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального напряТСния Π² Π»ΠΈΠ½ΠΈΠΈ

Рис. 4. Π“Ρ€Π°Ρ„ΠΈΠΊ измСнСния ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального напряТСния Π² Π»ΠΈΠ½ΠΈΠΈ

Π“Ρ€Π°Ρ„ΠΈΠΊ измСнСния ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального напряТСния Π² Π»ΠΈΠ½ΠΈΠΈ являСтся ΡƒΠ±Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ для всСх Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями.

По ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΌ линиям ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Ρ‹ матСматичСскиС Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ, ΠΎΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‰ΠΈΠ΅ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹Π΅ Π»ΠΈΠ½ΠΈΠΈ Ρ‚Ρ€Π΅Π½Π΄Π° (Ρ‚Π°Π±Π»ΠΈΡ†Π° 1):

Π’Π°Π±Π»ΠΈΡ†Π° 1

УравнСния Π»ΠΈΠ½ΠΈΠΉ Ρ‚Ρ€Π΅Π½Π΄Π°

РасстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ линиями, ai, ΠΌ

Π£Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ для

1

y = 58, 653x-1,822

5

y = 28,969x-1,323

10

y = 11,041x-1,081

15

y = 3,8948x-0,979

20

y = 1,5751x-0,89

25

y = 1,0572x-0,935

30

y = 0,5098x-0,834

35

y = 0,2892x-0,831

40

y = 0,1937x-0,749

Π’ уравнСниях Ρƒ = , Ρ… = . Π’ ΠΊΠ°ΠΆΠ΄ΠΎΠ΅ ΡƒΡ€Π°Π²Π½Π΅Π½ΠΈΠ΅ подставляСм Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального напряТСния , Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ΅ напряТСниС Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½Π°ΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния 0,38 ΠΊΠ’.

Для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ Π·Π°Π΄Π°Ρ‡ΠΈ подставим Π² уравнСния значСния напряТСния соотвСтствСнно, Ρ€Π°Π²Π½Ρ‹Π΅10, 35, 110 ΠΊΠ’. ΠŸΡ€ΠΈ этом ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ. Π’Π°ΠΊ, ΠΏΡ€ΠΈ расстоянии ΠΌΠ΅ΠΆΠ΄Ρƒ линиями Π° = 10ΠΌ ΠΈ номинальном напряТСнии = 10ΠΊΠ’ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅ΠΌ значСния напряТСния соотвСтствСнно ΠΏΠΎ ΠΌΠ΅Ρ‚ΠΎΠ΄ΠΈΠΊΠ΅ ΠΏΡ€Π΅Π΄Π»ΠΎΠΆΠ΅Π½Π½ΠΎΠΉ Π² [1], = 0,9, Π° ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅ΠΌΠΎΠΌ ΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ = 0,916. Π’ΠΎ Π΅ΡΡ‚ΡŒ ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ составила ΠΌΠ΅Π½Π΅Π΅ 2 % (1.78 %). ΠŸΡ€ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… значСниях расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями ΠΈ значСниях напряТСния ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ Π² соотвСтствии с расчСтами Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 5 %. Вакая ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ расчСта допустима.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, подставляя сначала = 0,38 ΠΊΠ’, Π° Π·Π°Ρ‚Π΅ΠΌ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями, ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ значСния Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΏΡ€ΠΈ влиянии Π»ΠΈΠ½ΠΈΠΈ напряТСниСм 10 ΠΊΠ’ Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΡƒΡŽ линию напряТСниСм 0,38 ΠΊΠ’. Π”Π°Π»Π΅Π΅, ΠΏΠΎ ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹ΠΌ Π΄Π°Π½Π½Ρ‹ΠΌ строим Π³Ρ€Π°Ρ„ΠΈΠΊ для искомого номинального напряТСния ΠΈ сравниваСм Π΅Π³ΠΎ с Π³Ρ€Π°Ρ„ΠΈΠΊΠ°ΠΌΠΈ зависимости влияния Π»ΠΈΠ½ΠΈΠΈ напряТСниСм 10 ΠΊΠ’ Π½Π° Π»ΠΈΠ½ΠΈΠΈ напряТСниСм10, 35 ΠΈ 110 ΠΊΠ’ (Рис.5).

Рис. 5. Π“Ρ€Π°Ρ„ΠΈΠΊ зависимости Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π² Π’Π› 0,38 ΠΊΠ’ ΠΏΡ€ΠΈ влиянии Π’Π› напряТСниСм 10, 35 ΠΈ 110 ΠΊΠ’

Для автоматичСского расчёта написана ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ° Π² Microsoft Excel 2013. Она Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΠΏΡ€ΠΎΡ‰Π°Π΅Ρ‚ вычислСния (Π’Π°Π±Π»ΠΈΡ†Π° 2).

Π’Π°Π±Π»ΠΈΡ†Π° 2

Π Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ расчСта ΠΏΠΎ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ΅ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π²ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π’Π› 0,38ΠΊΠ’ ΠΏΡ€ΠΈ влиянии Π’Π› 10ΠΊΠ’

РасчСт Π­Π”Π‘

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ коэффициСнта F(a)

15,816

Максимальная сила Ρ‚ΠΎΠΊΠ° Π½Π° Π’Π›, А

10

Π”Π»ΠΈΠ½Π° участка Π’Π›, ΠΊΠΌ

1

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π­Π”Π‘, Π’

158,16

РасчСт UΠ½Π°Π²

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ 1-Π³ΠΎ зазСмлСния, Ом

4

Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ 2-Π³ΠΎ зазСмлСния, Ом

4

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ коэффициСнта g

0,563

РасстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ Π’Π› (x),ΠΌ

1

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ UΠ½Π°Π², Π’

73,88065

Π’Ρ‹Π²ΠΎΠ΄Ρ‹

  1. Π‘ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ напряТСния Π² сСти ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ ΠΏΡ€ΠΈ ΠΎΠ΄Π½ΠΎΠΌ ΠΈ Ρ‚ΠΎΠΌ ΠΆΠ΅ расстоянии числСнноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ напряТСния ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ, Π° Π² Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΏΡ€ΠΎΠ³ΠΈΠ±Π° Π½ΠΈΠΆΠ΅ всСх оказываСтся Π³Ρ€Π°Ρ„ΠΈΠΊ для Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ с наимСньшСм напряТСниСм.
  2. Π“Ρ€Π°Ρ„ΠΈΠΊ измСнСния ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального напряТСния Π² Π»ΠΈΠ½ΠΈΠΈ являСтся ΡƒΠ±Ρ‹Π²Π°ΡŽΡ‰Π΅ΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠ΅ΠΉ для всСх Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ расстояния ΠΌΠ΅ΠΆΠ΄Ρƒ линиями.
  3. ΠŸΡ€ΠΈ ΠΏΡ€ΠΎΠ³Π½ΠΎΠ·ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠΈ влияния Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ элСктропСрСдачи Π½Π° Π½Π°Ρ…ΠΎΠ΄ΡΡ‰ΡƒΡŽΡΡ Π²Π±Π»ΠΈΠ·ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΡƒΡŽ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½ΡƒΡŽ линию ΠΏΠΎΠ³Ρ€Π΅ΡˆΠ½ΠΎΡΡ‚ΡŒ расчСтов Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 5 %.

Π›ΠΈΡ‚Π΅Ρ€Π°Ρ‚ΡƒΡ€Π°:

  1. ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ указания ΠΏΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΡŽ Π½Π°Π²Π΅Π΄Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Ρ… линиях, находящихся Π²Π±Π»ΠΈΠ·ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π’Π›. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ ОАО «ЀБК Π•Π­Π‘Β» Π’Π²Π΅Π΄. 22.01.2009, β€” 2008
  2. ΠœΠ΅Ρ‚ΠΎΠ΄ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ указания ΠΏΠΎ ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΡŽ Π½Π°Π²Π΅Π΄Π΅Π½Π½Ρ‹Ρ… напряТСний Π½Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… Π’Π›, находящихся Π²Π±Π»ΠΈΠ·ΠΈ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π’Π› напряТСниСм 35 ΠΊΠ’ ΠΈ Π²Ρ‹ΡˆΠ΅ ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠΉ сСти элСктрифицированной ΠΆΠ΅Π»Π΅Π·Π½ΠΎΠΉ Π΄ΠΎΡ€ΠΎΠ³ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°./ ΠœΠΈΠ½ΠΈΡΡ‚Π΅Ρ€ΡΡ‚Π²ΠΎ Ρ‚ΠΎΠΏΠ»ΠΈΠ²Π° ΠΈ энСргСтики Π Π€. Π€ΠΈΡ€ΠΌΠ° ΠΏΠΎ Π½Π°Π»Π°Π΄ΠΊΠ΅, ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΠΎΠ²Π°Π½ΠΈΡŽ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΈ эксплуатации элСктростанций ΠΈ сСтСй ΠžΠ Π“Π Π­Π‘. Π’Π²Π΅Π΄.1.07.1993. β€” 13с.
  3. ΠŸΡ€Π°Π²ΠΈΠ»Π° ΠΏΠΎ ΠΎΡ…Ρ€Π°Π½Π΅ Ρ‚Ρ€ΡƒΠ΄Π° ΠΏΡ€ΠΈ эксплуатации элСктроустановок (ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΊ ΠΏΡ€ΠΈΠΊΠ°Π·Ρƒ ΠœΠΈΠ½ΠΈΡΡ‚Π΅Ρ€ΡΡ‚Π²Π° Ρ‚Ρ€ΡƒΠ΄Π° ΠΈ ΡΠΎΡ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π Π€ ΠΎΡ‚ 24 июля 2013Π³. ).
