69939-17: Б5?90 Источники напряжения постоянного тока

Назначение

Источники напряжения постоянного тока Б 5-90 (далее источник) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

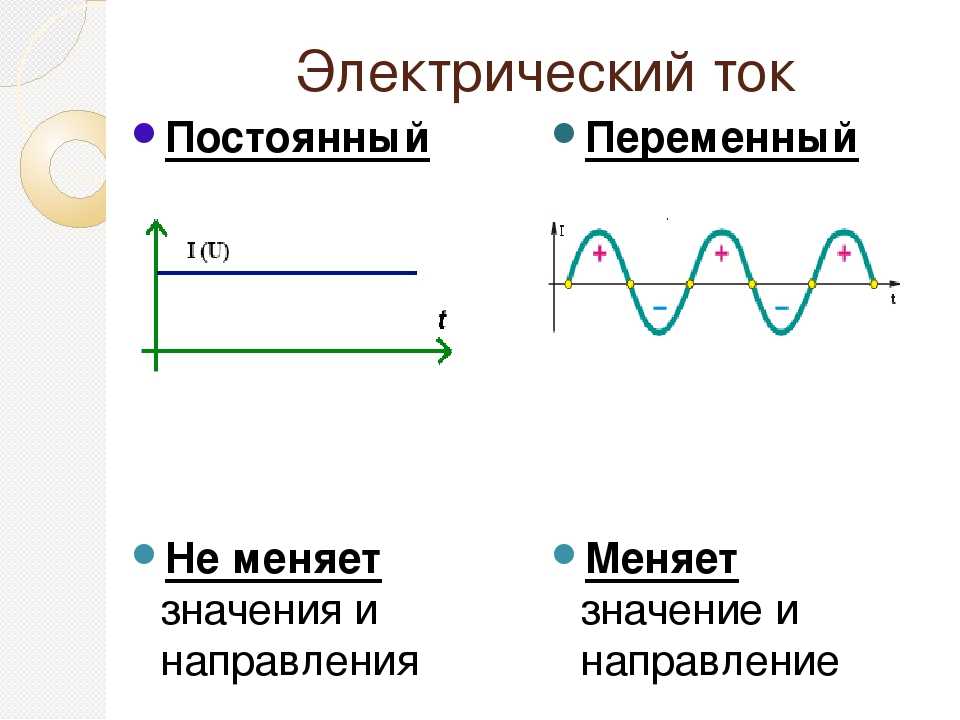

Принцип действия источника заключается в преобразовании напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока, которое в дальнейшем преобразуется в выходное напряжение (ток) с требуемыми параметрами. Преобразование напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока осуществляется с использованием входного фильтра, выпрямителя и активного корректора коэффициента мощности. Стабилизированное напряжение постоянного тока преобразуется в выходное напряжение (ток) с помощью регулируемого преобразователя и регулятора- стабилизатора напряжения (тока).

Выходные параметры можно устанавливать в ручном режиме с помощью органов управления (кнопок) и дистанционно посредством внешнего интерфейса. Напряжение постоянного тока подается на выходные клеммы. Значения выходного напряжения и тока измеряются микропроцессорной схемой управления и в цифровом виде выводятся на индикаторы, расположенные на передней панели. Система терморегуляции контролирует температуру внутренних компонентов источника и обеспечивает их охлаждение.

Источник позволяет задавать дискретно-изменяющиеся и линейно-изменяющиеся с течением времени значения силы тока и напряжения по устанавливаемой программе.

Общий вид источника представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) источника имеет разделение на метрологически не значимую и метрологически значимую части.

Метрологически не значимая часть ПО поставляется в комплекте с источником на компакт — диске, служит сервисной функцией для использования источника при эксплуатации и позволяет осуществлять дистанционное управление источником как с помощью персональных компьютеров так и в составе измерительных систем и технологического оборудования.

В состав метрологически значимой части входит программное обеспечение микроконтроллера (ПО контроллера), которое записывается в память программ микроконтроллера на этапе производства и его изменение при эксплуатации невозможно без нарушения целостности пломб (вскрытия прибора). Доступ к изменению ПО контроллера через внешние интерфейсы исключен, так как осуществляется только через находящийся внутри источника интерфейс посредством специального разъема и аппаратного ключа.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует высокому уровню защиты по Р 50.2.077-2014.

Идентификационные данные ПО контроллера приведены в таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационное наименование ПО	ПО контроллера
	Indicator.hex
Номер версии (идентификационный номер) ПО	04. 00
Цифровой идентификатор ПО	Не предусмотрен, ввиду отсутствия доступа к ПО контроллера
Алгоритм вычисления цифрового идентификатора ПО	—

Таблица 2 — Метрологические характеристики прибора

Наименование характеристики	Значение
Диапазон воспроизведения напряжения постоянного тока, В: —    при силе выходного тока I от 0,01 А до 12,5 А включ. —    при силе выходного тока I св. 12,5 А до 50 А включ.	от 1 до 60 от 1 до (750/I)
Дискретность воспроизведения напряжения постоянного тока, В	0,01
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока (U), в режиме стабилизации напряжения, В	± (0,001- U + 0,005)
Диапазон воспроизведений силы постоянного тока, А, не менее: —    при выходном напряжении U от 1 В до 15 В, включ. —    при выходном напряжении U св.15 В до 60 В включ.	от 0,01 до 50 от 0,01 до (750/U)
Дискретность установки силы постоянного тока, А	0,01
Пределы допускаемой абсолютной погрешности воспроизведения силы выходного тока (I), в режиме стабилизации тока, А	± (0,005 • I + 0,005)
Нестабильность воспроизведения напряжения (U) при изменении силы выходного тока, в режиме стабилизации напряжения, В, не более	± (0,001 U + 0,005)
Нестабильность воспроизведения силы выходного тока (I) при изменении выходного напряжения в режиме стабилизации тока, А, не более	± (0,005 I + 0,005)
Нестабильность воспроизведения напряжения при изменении напряжения сети питания в диапазонах от 220 до 176 В и от 220 до 242 В в режиме стабилизации напряжения, В, не более	± (0,001 U + 0,001)
Нестабильность воспроизведения силы выходного тока при изменении напряжения сети питания в диапазонах от 220 до 176 В и от 220 до 242 В в режиме стабилизации тока, А, не более	± (0,001 I+ 0,005)
Нестабильность воспроизведения напряжения в режиме стабилизации напряжения при изменении температуры окружающей среды в рабочем диапазоне температур от +5 до +40 °С, на каждые 10°С	± (0,001 U + 0,005)
Нестабильность воспроизведения силы выходного тока в режиме стабилизации тока при изменении температуры окружающей среды в рабочем диапазоне температур от +5 до +40 °С, на каждые 10°С	± (0,005 I + 0,005)
Время непрерывной работы в рабочих условиях применения, ч, не менее	24
Нестабильность воспроизведения напряжения за 24 ч непрерывной работы, В, не более	± 0,005 Щык
Нестабильность воспроизведения силы тока за 24 ч непрерывной работы, А, не более	± 0,01 Ьык
Времени установления рабочего режима (прогрева), мин, не более	15
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С	от + 5 до + 40
— относительная влажность окружающего воздуха при температуре до + 25 °С , %, не более	80
— напряжение питающей сети, В	от 176 до 242
— частота питающей сети, Гц	от 48 до 52
П р и м е ч а н и е: U (I) — значения воспроизводимых напряжений (сил токов), В (А)

Наименование характеристики	Значение
Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более	8
Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более	25
Полная мощность, потребляемая источником от сети питания, В А, не более	1000
Масса источника, кг, не более	7,5
Средняя наработка на отказ источника, ч, не менее	15000
Г амма-процентный ресурс источника при доверительной вероятности у =90 %, ч, не менее	15000
Г амма-процентный срок службы источника при доверительной вероятности у =90 %, лет, не менее	15
Среднее время восстановления работоспособного состояния источника, мин, не более	120
Г амма-процентный срок сохраняемости при доверительной вероятности Y =95 %, лет, не менее: —    при хранении в отапливаемых помещениях —    при хранении в неотапливаемых помещениях	12 6
Вероятность отсутствия скрытых отказов источника за интервал между поверками равный 12 месяцев, при среднем коэффициенте использования 0,6, не менее	0,95
Значение электрического сопротивления между внешним зажимом (контактом) защитного заземления и корпусом, Ом, не более	0,1
Значение электрического сопротивления между заземляющим контактом сетевой вилки и корпусом источника, Ом, не более	0,5
Г абаритные размеры источника (длина х ширина х высота), мм, не более	291х306х138

Знак утверждения типа

наносят на переднюю панель источника методом графического изображения современными средствами печати, на титульный лист формуляра — типографским способом.

Комплектность

Таблица 4 — Состав комплекта поставки прибора

Наименование	Обозначение	Количество
Источник напряжения постоянного тока Б5-90	ИСМК.436237.004	1 шт
Запасные части и принадлежности (ЗИП)
Футляр (для хранения и транспортирования)	ИСМК.323366.006	1 шт
Кабель интерфейса ЯБ-232С	КМСИ.685619.014	1 шт
Кабель питания SCZ-1 сетевой		1 шт
Кабель USB 2.0 A-B 1,8 м (интерфейса USB)		1 шт
Перемычка (установлена на клеммах прибора)	ИСМК.741371.003	2 шт
Вставка плавкая ВП2Б-1В 10 А 250 В (размещена в сетевом фильтре)	ОЮ0. 481.005 ТУ	1 шт
Носитель данных (Программа Power Supply.exe)	ИСМК.467371.003	1 шт

Наименование	Обозначение	Количество
Эксплуатационная документация
Источник напряжения постоянного тока Б5-90. Руководство по эксплуатации	ИСМК.436237.003 РЭ	1 экз
Источник напряжения постоянного тока Б5-90. Формуляр	ИСМК.436237.003 ФО	1 экз

Поверка

осуществляется по документу ИСМК.436237.003 РЭ «Источник напряжения постоянного тока Б5-90.Руководство по эксплуатации. Раздел 6», утвержденному ФБУ «Краснодарский ЦСМ» 30 января 2017 г.

Основные средства поверки:

—    мультиметр В7-64/1, регистрационный номер 39050-08;

—    катушка электрического сопротивления Р322, регистрационный номер 1737-63, номинальное значение сопротивления 0,001 Ом;

—    катушка электрического сопротивления Р310, регистрационный номер 1162-58, номинальное значение сопротивления 0,01 Ом;

—    осциллограф универсальный С1-117/1, регистрационный номер 19584-00;

—    микровольтметр В3-57, регистрационный номер 7657-80.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик калибраторов с требуемой точностью.

Знаки поверки наносятся на мастику, закрывающую доступ к винтам крепления верхней крышки корпуса источника. Знак поверки в виде наклейки наносится в правом, верхнем углу лицевой панели источника.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А

Приказ Росстандарта от 15.02.2016г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления

ИСМК. 436237.003 ТУ Источник напряжения постоянного тока Б5-90. Технические условия

DIRIS Digiware Udc — Модуль измерения напряжения постоянного тока

diris-dw_116_a

DIRIS Digiware U-31dc/U-32dc

diris-dw_005_a_cat

Адаптер DIRIS Digiware U500dc/U1000dc/U1500dc

Функция

Модуль DIRIS Digiware U-3xdc измеряет напряжение постоянного тока во всей системе. Он измеряет до 180 В постоянного тока с прямым подключением и поэтому совместим с типичными номинальными напряжениями (24 В постоянного тока, 48 В постоянного тока …). Адаптеры напряжения обеспечивают совместимость системы со всеми уровнями.

Адаптеры напряжения обеспечивают совместимость системы со всеми уровнями напряжения до 1650 В постоянного тока для удовлетворения потребностей всех сфер применения.

Шина RJ45 Digiware передает измерения напряжения вместе с параметрами источника питания и связи со всеми подключенными изделиями.

Преимущества

Единое измерение напряжения

• 1 единая точка измерения напряжения для всей системы.
• Единая точка защиты для измерения напряжения.
• Отсутствие опасного напряжения на дверных панелях.

Включил и работай

• Простота настройки с помощью интерфейсов DIRIS Digiware D или конфигурационного программного обеспечения Easy Config.

Гибкие

• Адаптеры напряжения обеспечивают совместимость измерительной системы со всеми электрическими сетями постоянного тока.

Применение	Измерение напряжения постоянного тока
DIRIS Digiware Udc	U-31dc	U-32dc
Диапазон номинального напряжения	24 … 48 В пост. тока	60 … 150 В пост. тока
Диапазон измерений (мин-макс)	19,2 … 60 В пост. тока	48 … 180 В пост. тока
Измерение нескольких параметров
Напряжение постоянного тока (VDC)	•	•
Качество электропитания
В пульс. (пульсация напряжения)	•	•
Vср.кв.зн.	•	•
Аварийные сигналы
Пороговые значения	•	•
История
Средние значения	•	•
Формат
Ширина / количество модулей	18 мм / 1

Применение	Адаптеры напряжения постоянного тока
DIRIS Digiware Udc	U 500 пост. тока	U 1000 пост. тока	U 1500 пост. тока
Диапазон макс. напряжения	200 … 600 В пост. тока	400 … 1200 В пост. тока	1200 … 1650 В пост. тока
Совмещение
U-32dc	•	•	•
Формат
Ширина / количество модулей	54 мм / 3

Соединения

Подключение с помощью адаптеров DIRIS Digiware DC

diris-dw_132_a_ru.ai

Габаритные размеры (мм)

DIRIS Digiware U-3xdc

diris-dw_106_a_1_x_cat

Адаптеры DIRIS Digiware U500dc / U1000dc / U1500dc

diris—dw_115_a_1_x_cat

Технические характеристики

Характеристики измерения

Измерение напряжения пост. тока — DIRIS Digiware U
Характеристики измеряемой сети (мин-макс)	Без адаптеров: U-31 пост. тока: 19,2 — 60 В пост. тока U-32 пост. тока: 48 — 180 В пост. тока
	С адаптером: U-32 пост. тока: + адаптер U500 пост. тока: 200 … 600 В пост. тока U-32 пост. тока + адаптер U1000пост. тока: 400 … 1200 В пост. тока U-32 пост. тока + адаптер U1500 пост. тока: 1200 … 1650 В пост. тока
Точность измерения напряжения без адаптера	Класс 0,5 IEC 61557-12
Точность измерения напряжения с адаптером	Класс 1 IEC 61557-12
Подключение без адаптера	Съемный винтовой клеммный блок, 2 положения, многопров. и однопроволочный или кабель 0,2 — 2,5 мм²
Подключение с адаптером	Вход адаптера: съемный винтовой клеммный блок, 2 положения, многопров. и однопроволочный или кабель 0,2 … 2,5 мм² Выход адаптера: съемный винтовой клеммный блок, 2 положения, многопроволочный или однопроволочный кабель 0,2 … 2,5 мм²
Потребление мощности модулем	0,6 ВА

Характеристики конструкции

Тип корпуса	Модуль и основание, монтаж на DIN-рейке
Степень защиты корпуса	IP20 / IK06
Рабочая защиты передней панели	IP40, передняя панель в модульной сборке / IK06
Вес	64 г
Экологические характеристики
Рабочая температура	От -10 до +70°C
Температура хранения	От -25 до +70°C
Рабочая влажность	55°C / 97% относительной влажности
Допустимая высота установки над уровнем моря	< 2000 м
Характеристики связи
USB
Протокол	Modbus RTU через USB
Функция	Конфигурирование модулей DIRIS Digiware
Расположение	На каждом измерительном модуле DIRIS Digiware
Соединение	Разъем микро-USB типа В
Шина Digiware
Функция	Соединение модулей DIRIS Digiware
Тип кабеля	Специальный кабель Socomec с разъемами RJ45

Коды изделий

Соединительные кабели Digiware		Номер по каталогу
Кабели RJ45 для шины Digiware	Длина 0,06 м	4829 0189
	Длина 0,10 м	4829 0181
	Длина 0,20 м	4829 0188
	Длина 0,50 м	4829 0182
	Длина 1 м	4829 0183
	Длина 2 м	4829 0184
	Длина 5 м	4829 0186
	Длина 10 м	4829 0187
	Катушка 50 м + 100 соединителей	4829 0185
Окончание шины Digiware (поставляется с интерфейсами C и D)		4829 0180
USB-кабель конфигурирования		4829 0050

DIRIS Digiware		Номер по каталогу
U-31 пост. тока	Измерение напряжения 19,2 … 60 В пост. тока	4829 0150
U-32 пост. тока	Измерение напряжения 48 … 180 В пост. тока	4829 0151
U 500 пост. тока	Адаптер напряжения 200 … 600 В пост. тока	4829 0153
U 1000 пост. тока	Адаптер напряжения 400 … 1200 В пост. тока	4829 0154
U 1500 пост. тока	Адаптер напряжения 1200 … 1650 В пост. тока	4829 0155

Калькулятор падения напряжения переменного и постоянного тока NEC

Калькулятор падения напряжения соответствует стандарту США NEC. Он включает формулы падения напряжения и примеры расчета падения напряжения.

См. также

• Калькулятор размера провода NEC
• Вычислитель падения напряжения AS/NZS3008
• Калькулятор размера кабеля AS/NZS3008

Параметры калькулятора падения напряжения

• Номинальное напряжение (В): Укажите напряжение в вольтах (В). И выберите расположение фаз: 1 фаза переменного тока , 3 фазы переменного тока или постоянного тока .
• Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в А, л.с., кВт или кВА. Укажите cosΦ (коэффициент мощности), если электрическая нагрузка указана в кВт или л.с.
• Сечение кабеля (AWG): Выберите стандартное сечение электрического провода в AWG (американский калибр проводов), как это определено в NPFA 70 NEC (Национальный электротехнический кодекс) США.
• Расстояние (м, футы): Укажите расчетную длину кабеля в метрах или футах.

Что такое падение напряжения?

Падение напряжения — это потеря напряжения на проводе из-за электрического сопротивления и реактивного сопротивления провода. Проблема с падением напряжения:

• Это может привести к неисправности оборудования.
• Уменьшает потенциальную энергию.
• Это приводит к потере энергии.

Например, если вы питаете нагреватель 10 Ом от сети 120 В. А сопротивление провода 1 Ом. Тогда ток будет I = 120 В / (10 Ом + 2 × 1 Ом) = 10 А.

Падение напряжения составит В _{падение} = 10 А × 2 × 2 Ом = 20 В. Следовательно, всего 100 V будет доступен для вашего устройства.

И P = 20 В × 10 А = 200 Вт будет теряться в виде тепла в проводе.

Как рассчитать падение напряжения?

Формулы падения напряжения для переменного и постоянного тока показаны в таблице ниже.

1-фазный переменный ток	\(\Delta V_{1\phi-ac}=\dfrac{I L 2 Z_c}{1000}\)
3-фазный переменный ток	\(\Delta V_{3\phi-ac}=\dfrac{I L \sqrt{3} Z_c}{1000}\)
DC	\(\Delta V_{dc}=\dfrac{IL 2 R_c}{1000}\)

Где

• I — ток нагрузки в амперах (А). 92}\)

  Где,

  • R _c — сопротивление провода в Ом/км или Ом/1000 футов.
  • X _c реактивное сопротивление провода в Ом/км или Ом/1000 футов.

  Приведенная выше формула для Z _c предназначена для худшего случая. Это когда коэффициент мощности кабеля и нагрузки одинаковый.

  Вместо импеданса в наихудшем случае можно рассчитать комбинированный коэффициент мощности кабеля и нагрузки. Однако разница незначительна. И это слишком усложняет расчет.

  Например, расчетное полное сопротивление в худшем случае для проводника номер 10 составляет 1,2 Ом/1000 футов. А полное сопротивление нагрузки с коэффициентом мощности 0,85 составляет 1,1 Ом/1000 футов.

  Калькулятор падения напряжения использует значения сопротивления R _c и реактивного сопротивления X _c из таблицы 9 в главе 9 NEC для расчетов переменного и постоянного тока.

  Теоретически для расчета падения напряжения постоянного тока следует использовать значения из Таблицы 8. Однако разница незначительна.

  Вот два примера:

  Пример 1: Сопротивление переменному току в таблице 9 для проводника номер 10 составляет 1,2 Ом/1000 футов. Сопротивление постоянному току в таблице 8 составляет 1,24 Ом/1000 футов. Разница в сопротивлении всего 3%. Фактическое падение напряжения составит 3,09% вместо 3%. То есть чуть хуже.

  Пример 2: Сопротивление переменному току в таблице 9 для проводника номер 12 составляет 2,0 Ом/1000 футов. Сопротивление постоянному току в таблице 8 составляет 1,98 Ом/1000 футов. Разница в сопротивлении всего 1%. Реальное падение напряжения будет 2,97% вместо 3%. То есть немного лучше.

  Какое допустимое падение напряжения?

  NFPA NEC 70 2020 в США рекомендует следующее допустимое падение напряжения в примечаниях, напечатанных мелким шрифтом в статьях 210.19(A) и 215.2(A).

  Только параллельная цепь	3%
  Комбинация ответвления и фидера	5%

  Проще говоря, максимальное суммарное допустимое падение напряжения в розетке равно 5% .

  Примеры расчета падения напряжения

  Пример 1: Пример расчета падения напряжения для жилого дома 120 В переменного тока, однофазная нагрузка

  Рассчитайте падение напряжения для следующей нагрузки:

  92}\)

  \(Z_c = 1,2 \,\Omega/1000ft \)

  Падение напряжения рассчитывается как:

  \(\Delta V_{1\phi-ac}=\dfrac{I L 2 Z_c} {1000}\)

  \(\Delta V_{1\phi-ac}=\dfrac{15 \cdot 100 \cdot 2 \cdot 1.2}{1000}\)

  \(\Delta V_{1\phi -ас}=3,6 \, В\)

  Процентное падение напряжения рассчитывается как:

  \(\% V_{1\phi-ac}= \dfrac {3.6} {120} \cdot 100 \)

  \(\% V_{1\phi-ac}= 3 \, \% \)

  Пример 2: Пример расчета падения напряжения для промышленного трехфазного двигателя 480 В переменного тока

  Рассчитайте падение напряжения для следующей нагрузки:

  Напряжение	120 В переменного тока, 1 фаза
  Нагрузка	15 А
  Расстояние	100 футов

  Напряжение	380 В переменного тока, 3 фазы
  Нагрузка	Двигатель 25 л. с., pf 0,86. Ток полной нагрузки: 26 А КПД не учитывается
  Расстояние	300 футов
  Размер проводника	8 АВГ 92}\) \(Z_c = 0,78 \,\Omega/1000ft \) Падение напряжения рассчитывается как: \(\Delta V_{3\phi-ac}=\dfrac{I L \sqrt{ 3} Z_c}{1000}\) \(\Delta V_{3\phi-ac}=\dfrac{26 \cdot 300 \cdot \sqrt{3} \cdot 0.78}{1000}\) \ (\Дельта V_{3\phi-ac}=10,6 В \, В\) Процентное падение напряжения рассчитывается как: \(\% V_{3\phi-ac}= \dfrac {10,6} {480} \cdot 100 \) \(\% V_{3\phi-ac}= 2,2 \, \% \) Пример 3: Пример расчета падения напряжения для нагрузки 12 В постоянного тока Рассчитайте падение напряжения для следующей нагрузки: Напряжение 12 В постоянного тока Нагрузка 1 А Расстояние 80 футов Размер проводника 12 AWG Значения сопротивления NEC для проводника 12 AWG: R c = 6,6 Ом/км или 2,0 Ом/1000 футов Обратите внимание, что реактивное сопротивление неприменимо в цепях постоянного тока. Значения сопротивления из Таблицы 9 (AC) в NEC используются вместо значений сопротивления из Таблицы 8 (DC). Разница незначительна. Падение напряжения рассчитывается как: \(\Delta V_{dc}=\dfrac{I L 2 R_c}{1000}\) \(\Delta V_{dc}=\dfrac{1 \cdot 80 \cdot 2 \cdot 2.0}{1000}\) \(\Delta V_{dc}=0,32 \, V\) Процентное падение напряжения рассчитывается как: \(\% V_{dc}= \dfrac {0,32} {12} \cdot 100 \) \(\% V_{dc}= 2,7 \, \% \) 155 AC/DC ток и Источник напряжения ЗАКАЗАТЬ СЕЙЧАС! MeasureReady® Low-Noise DC и AC/DC 155 Характеристики источников напряжения и тока Низкий среднеквадратичный шум: от 200 нВ (10 мВ)/7 пА (1 мкА) Биполярный, 4-квадрантный источник питания Поддерживаются режимы постоянного и переменного тока до 100 кГц* Полномасштабные диапазоны — напряжение: от 10 мВ до 100 В, ток: от 1 мкА до 100 мА Разрешение программирования 0,001 % (от 100 нВ/10 пА) Синфазный опорный выход для использования с синхронным усилителем (только 155-AC) Функция ручного и автоматического выбора диапазона Передние и задние входные разъемы Пользовательский интерфейс с сенсорным экраном Возможность подключения USB и LAN (опция GPIB) Стандартная гарантия 3 года *MeasureReady 155-AC От точной термометрии до расширенных измерений Компания Lake Shore десятилетиями развивала науку, предоставляя исследователям и инженерам криогенные температурные и магнитные приборы. В основе этих приборов лежат специальные малошумящие источники тока и напряжения, которые возбуждают присоединенные датчики. Это привело нас к разработке источников напряжения и тока со сверхнизким уровнем шума в качестве автономных приборов для более широкого спектра требовательных приложений. Абсолютно новый дизайн источника MeasureReady 155 VI обеспечивает превосходную производительность, простоту эксплуатация и современное удобство, подкрепленные качеством и сервисом Lake Shore. Первый взгляд: прецизионный источник напряжения и тока 155 (6:56) Попробуйте без риска благодаря нашей 90-дневной гарантии возврата денег при заказе источника тока и напряжения 155 непосредственно в Lake Shore Cryotronics. Положения и условия Это предложение с ограниченным сроком действия распространяется на первый заказ Покупателя на источник MeasureReady 155. Заказ должен быть размещен непосредственно через Lake Shore Cryotronics. 90-дневный период начинается с даты отгрузки продукта с завода в Лейк-Шор. Перед возвратом любого прибора MeasureReady 155 Покупатель должен связаться с Lake Shore Cryotronics для получения Разрешения на возврат материалов (RMA). Покупатель несет ответственность за все расходы по доставке и погрузочно-разгрузочным работам для любого продукта MeasureReady 155, возвращенного в компанию Lake Shore Cryotronics (550 Tressler Drive, Westerville, OH 43082). Возвращенный прибор MeasureReady 155 должен быть отправлен в оригинальной упаковке и содержать все содержимое, входящее в исходную поставку. Плата за пополнение запасов не взимается, и покупателю будет зачислен полный возврат первоначальной покупной цены MeasureReady 155 (за исключением первоначальных расходов на доставку и обработку), если материалы будут получены Lake Shore в первоклассном товарном виде. условие. Любые дополнительные расходы, необходимые для возврата полученного материала в первоклассное состояние, пригодное для продажи, могут быть вычтены из утвержденного кредита. Применяются все остальные стандартные положения и условия. Низкий уровень шума при постоянном токе без ущерба для полосы пропускания переменного тока Малошумящий прецизионный источник тока и напряжения MeasureReady® 155 сочетает в себе превосходные характеристики с беспрецедентной простотой для материаловедов и инженеров, которым требуется точный источник напряжения и тока. Обладая обширным опытом в области малошумящих приборов для исследований, компания Lake Shore использовала новейшие электронные технологии для снижения минимального уровня внутриполосных и внеполосных шумов для источника MeasureReady 155 до уровней, которые ранее были возможны только при использовании надстройки. фильтры. В результате получается комбинированный источник переменного/постоянного тока и напряжения, который хорошо подходит для задач определения характеристик чувствительных материалов и устройств, где требуются более низкие сигналы возбуждения и минимальное введение шума в измерения. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
