Электрическое напряжение. Единицы напряжения | 8 класс

Содержание

    Для возникновения электрического тока в проводнике необходимо создать электрическое поле. Задачу по созданию и поддержанию электрического поля выполняют источники тока.

    После создания электрического поля, на свободные заряженные частицы в проводнике начинают действовать электрические силы, которые и приводят их в движение.

    Получается, что у нас есть силы и частицы, которые перемещаются под их действием. Значит, совершается какая-то работа. Этот же факт говорит нам о том, что электрическое поле обладает некоторой энергией.

    На данном уроке мы более подробно рассмотрим, что же за работу совершает электрическое поле, от чего она зависит и придем к определению еще одной важной характеристики в электричестве — электрическому напряжению.

    Работа тока

    Сразу введем новое определение.

    Работа тока — это работа, которую совершают силы электрического поля, создающего электрический ток.

    В процессе этой работы энергия электрического тока переходит в другие различные виды энергии (механическую, внутреннюю и др.). Более подробно мы говорили об этом, когда рассматривали действия тока.

    От чего зависит работа тока?

    Логично предположить, что работа тока будет зависеть от того, какой заряд протекает по цепи за определенное время. То есть, работа тока будет зависеть от силы тока.

    Проверим это на простом опыте. Соберем цепь, состоящую из ключа, источника тока, амперметра и подключенной к проводам натянутой никелевой проволоки (рисунок 1).

    Рисунок 1. Повышение температуры проволоки при увеличении силы тока в цепи

    Используя один источник тока, в цепи была определенная сила тока. Проволока нагрелась.

    Если же мы заменим источник тока, который даст нам большую силу тока, чем предыдущий, то заметим определенные изменения. Наша проволока нагревается намного сильнее. Вот вам наглядное доказательство того, что тепловое действие (а значит, и работа тока) проявляется сильнее с увеличением силы тока в цепи.

    Но дело в том, что сила тока — не единственная характеристика, от которой зависит работа тока. Другая (и не менее важная) величина называется электрическим напряжением или просто напряжением.

    {"questions":[{"content":"Работа электрического тока зависит от[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["только от силы тока","от силы тока и напряжения","только от напряжения"],"answer":[1]}}}]}

    Электрическое напряжение

    Напряжение — это физическая величина, характеризующая электрическое поле.

    Обозначается электрическое напряжение буквой $U$.

    Давайте рассмотрим опыт, который наглядно нам покажет, как же эта величина может описать нам электрическое поле.

    Соберем электрическую цепь, состоящую из ключа, источника тока, электрической лампы и амперметра. За источник тока возьмем небольшую батарейку (гальванический элемент), а электрическую лампу возьмем от карманного фонарика (рисунок 2).

    Рисунок 2. Свечение лампы от карманного фонарика от батарейки

    А теперь соберем похожую цепь. Заменим лампочку от фонарика большой лампой для освещения помещений. Батарейку тоже заменим. Теперь источником тока у нас является городская осветительная сеть (рисунок 3).

    Рисунок 3. Свечение лампы для помещений от городской осветительной сети

    Взгляните на показания амперметров в этих двух цепях. Они одинаковы!

    Сила тока в цепях одинакова, но ведь большая лампа дает намного больше света и тепла, чем маленькая лампочка от фонарика. Вот здесь и появляется наша новая величина — напряжение.

    {"questions":[{"content":"Электрическое напряжение обозначается буквой[[choice-6]]","widgets":{"choice-6":{"type":"choice","options":["$U$","$I$","$q$","$A$"],"explanations":["","Так обозначается сила тока.","Так обозначается электрический заряд.","Так обозначается работа."],"answer":[0]}}}]}

    Связь работы тока и напряжения

    Проведенные нами опыты объясняются следующим.

    При одинаковой силе тока работа тока на этих участках цепи при перемещении электрического заряда, равного $1 \space Кл$, различна.

    Получается, что эта работа тока и определяет нашу новую физическую величину — электрическое напряжение.

    Теперь мы может объяснить до конца наши опыты. Напряжение, которое создается батарейкой в первой цепи, меньше напряжение городской осветительной сети. Поэтому лампа, подключенная к сети, дает больше света и тепла. При этом сила тока в обеих цепях одинакова. Вся причина различий — в создаваемом напряжении.

    Напряжение показывает, какую работу совершает электрическое поле при перемещении единичного положительного заряда из одной точки в другую.

    {"questions":[{"content":"Электрическое напряжение определяется[[choice-13]]","widgets":{"choice-13":{"type":"choice","options":["работой тока по перемещению заряда","силой тока в цепи","Зарядом свободных частиц в проводнике"],"answer":[0]}}}]}

    Формула для расчета напряжения

    Если мы знаем работу тока $A$ на рассматриваемом участке цепи и весь электрический заряд $q$, который прошел по нему, то мы можем рассчитать напряжение $U$. По физическому смыслу, мы определим работу тока при перемещении единичного электрического заряда.

    $U = \frac{A}{q}$
    Напряжение равно отношению работы тока на данном участке к электрическому заряду, прошедшему по этому участку.

    Из этой формулы мы также будем использовать два ее следствия:

    $A = Uq$,
    $q = \frac{A}{U}$.

    {"questions":[{"content":"Электрическое напряжение рассчитывается по формуле[[choice-16]]","widgets":{"choice-16":{"type":"choice","options":["$U = \\frac{A}{q}$","$U = \\frac{q}{A}$","$U = \\frac{I}{q}$","$U = Aq$"],"answer":[0]}}}]}

    Это интересно: факты об электричестве и напряжении

    Единица измерения напряжения

    Если единица силы тока была названа в честь ученого, то и с единицей измерения напряжения у нас такая же история.

    Она названа вольтом в честь итальянского ученого Алессандро Вольта (рисунок 4).

    Рисунок 4. Алессандро Джузеппе Антонио Вольта (1745 — 1827) — итальянский физик, химик и физиолог, изобретатель гальванического элемента

    Единица напряжения — это такое электрическое напряжение на концах проводника, при котором работа по перемещению электрического заряда в $1 \space Кл$ по этому проводнику равна $1 \space Дж$:
    $1 \space В = 1 \frac{Дж}{Кл}$.

    {"questions":[{"content":"Электрическое напряжение измеряется в [[choice-20]]","widgets":{"choice-20":{"type":"choice","options":["вольтах","амперах","кулонах","джоулях"],"explanations":["","Это единица измерения силы тока.","Это единица измерения электрического заряда.","Это единица измерения энергии."],"answer":[0]}}}]}

    Дольные и кратные единицы напряжения

    Какие единицы напряжения, кроме вольта, применяют на практике? Это дольные и кратные единицы вольта: милливольт ($мВ$) и киловольт ($кВ$).

    $1 \space мВ = 0.001 \space В$,
    $1 \space кВ = 1000 \space В$.

    {"questions":[{"content":"Переведите значение напряжения, выраженное в вольтах, в милливольты.<br />$35 \\space В =$[[choice-28]]","widgets":{"choice-28":{"type":"choice","options":["$35000 \\space мВ$","$0.035 \\space мВ$","$350 \\space мВ$"],"explanations":["$1 \\space В = 1000 \\space мВ$.","",""],"answer":[0]}}}]}

    Значение напряжения для некоторых устройств и природных явлений

    В таблице 1 представлены для ознакомления некоторые значения напряжения.

    Устройство$U$, $В$
    Гальванический элемент1,25
    Городская электросеть220
    Электролампы20 — 250
    Телевизор100 — 600
    Холодильник150 — 600
    Компьютер400 — 750
    Утюг500 — 2000
    Электромоторы550 — 1700
    Обогреватель1000 — 2400
    Кондиционер1000 — 3000
    Циркулярная пила1800 — 2100
    Насос высокого давления2000 — 2900
    Линии высоковольтной электропередачи (ЛЭП)500 000
    Разряд молнииДо 1 000 000
    Таблица 1. Напряжение в некоторых технических устройствах и природе

    Опасные и безопасные значения напряжения

    Все знают, что большое (высокое) напряжение опасно для жизни. Проведем простую аналогию для лучшего понимания.

    Например, напряжение между проводом высоковольтной линии передачи и землей составляет $100 \space 000 \space В$. Соединим этот провод с землей. Получается, что при прохождении по нему заряда всего в $1 \space Кл$ совершается работа в $100 \space 000 \space Дж$. Такая же работа будет совершена грузом массой $1000 \space кг$, если он упадет с высоты в $10 \space м$. Похожие разрушения, может вызывать высокое напряжение.

    Обычно безопасным считают напряжение не более $42 \space В$. Такое напряжение создают, например, гальванические элементы.

    Наверное, многие помнят, как в детстве родители запрещали засовывать пальцы в розетку. Да и разбирать самостоятельно лучше не стоит. Доверять такие работу лучше специалистам. Почему? Ток в такой сети идет от генераторов, и напряжение обычно составляет $220 \space В$. Такое напряжение может нанести существенный вред здоровью.

    {"questions":[{"content":"Высокое напряжение[[choice-33]]","widgets":{"choice-33":{"type":"choice","options":["опасно для жизни","полезно для здоровья","не оказывает влияния на человеческий организм"],"answer":[0]}}}]}

    Примеры задач

    Задача №1

    При нормальном режиме работы тостера сила тока в его электрической цепи равна $6 \space А$. Напряжение в сети составляет $220 \space В$. Найдите работу электрического тока в цепи за $5 \space мин$.

    Дано:
    $t = 5 \space мин$
    $I = 6 \space А$
    $U = 220 \space В$

    СИ:
    $t = 300 \space с$

    $A — ?$

    Показать решение и ответ

    Скрыть

    Решение:

    Запишем формулу для определения напряжения и выразим из нее работу:
    $U = \frac{A}{q}$,
    $A = Uq$.

    Как найти электрический заряд? Запишем формулу для расчет силы тока и выразим заряд из нее:
    $I = \frac{q}{t}$,
    $q = It$.

    Подставим это в формулу для расчета работы электрического тока:
    $A = Uq = UIt$.

    Рассчитаем эту величину:

    $A = 220 \space В \cdot 6 \space А \cdot 300 \space с = 396 \space 000 \space Дж = 396 \space кДж$.

    Ответ: $A = 396 \space кДж$.

    Задача №2

    На рисунке 5 представлены графики зависимости работы электрического поля (тока) $A$ от перемещаемого заряда $q$ по двум проводникам. Используя график, вычислите напряжение между концами каждого проводника.

    Рисунок 5. Графики зависимости работы тока от перемещаемого заряда по двум проводникам

    На графике выберем удобные для нас точки с точными значениями заряда и работы. Для графика $I$ выберем точку со значениями $q = 0.35 \space Кл$ и $A = 70 \space Дж$. Для графика $II$: $q = 0.35 \space Кл$ и $A = 40 \space Дж$. Запишем условие задачи и решим ее.

    Дано:
    $q_1 = q_2 = 0.35 \space Кл$
    $A_1 = 70 \space Дж$
    $A_2 = 40 \space Дж$

    $U_1 — ?$
    $U_2 — ?$

    Показать решение и ответ

    Скрыть

    Решение:

    Рассчитывать напряжения для данных проводников будем по формуле $U = \frac{A}{q}$.

    $U_1 = \frac{A_1}{q_1} = \frac{70 \space Дж}{0.35 \space Кл} = 200 \space В$.

    $U_2 = \frac{A_2}{q_2} = \frac{40 \space Дж}{0.35 \space Кл} \approx 114 \space В$.

    Ответ: $U_1 = 200 \space В$, $U_2 \approx 114 \space В$.

    ИНСТРУКЦИЯ для всех работников по электробезопасности

    1. Общие требования безопасности.

    1.1  Электрический ток, проходя через тело человека, может поразить отдельные участки тела в виде ожогов и металлизации кожи или воздействовать на нервную систему и мышцы, в результате чего могут произойти судороги мышц, остановка дыхания, фибриляция ( беспорядочное подёргивание сердечной мышцы ) и остановка сердца, что в свою очередь, может привести к смертельному исходу.

    1.2  Влияние электрического тока на различных людей зависит от целого ряда условий. Так, сопротивляемость человеческого тела значительно понижается, когда он работает в условиях повышенной влажности и высоких температур ( свыше +30 С ), когда человек потный, когда кожа и одежда загрязнены металлической пылью или увлажнены, когда человек утомлён, расстроен, раздражён, находится в нетрезвом состоянии .

    Особенно опасно попадание под напряжение, людей страдающих нервными и сердечными болезнями, так как они имеют чрезвычайно пониженную сопротивляемость электрическому току .

    1.3  Люди уравновешенные, со здоровым сердцем и нервной системой, сухим, чистым телом, а также в трезвом состоянии имеют большую сопротивляемость току .

    1.4  Сопротивление сухой неповреждённой кожи человека может быть до 80 000 Ом, сопротивление внутренних органов составляет 800 — 1000 Ом, поэтому расчетное сопротивление человека электрическому току принимается равным 1000 Ом. ( 1 кОм ).

    1.5  Безопасным для организма человека можно считать переменный ток силой не выше 0,05 А ток силой более 0,05 — 0,1 А опасен и может вызвать смертельный исход .

    1.6  Безопасным напряжением для человека считается напряжение 42 В в нормальных условиях и 12 В в условиях повышенной опасностью ( сырость, высокая температура, металлические полы и др. ).

    1.7  Производственные помещения по наличию в них условий для поражения людей электротоком подразделяются на три категории: особо опасные, с повышенной опасностью и без повышенной опасности . Помещения особо опасные характеризуются наличием одновременно двух или более признаков: высокой влажностью, высокой температурой ( более 30 С ), токопроводящей пыли, токопроводящих полов, стен и др. Помещения с повышенной опасностью характеризуются одним из вышеперечисленных признаков . В помещениях без повышенной опасности указанные признаки отсутствуют.

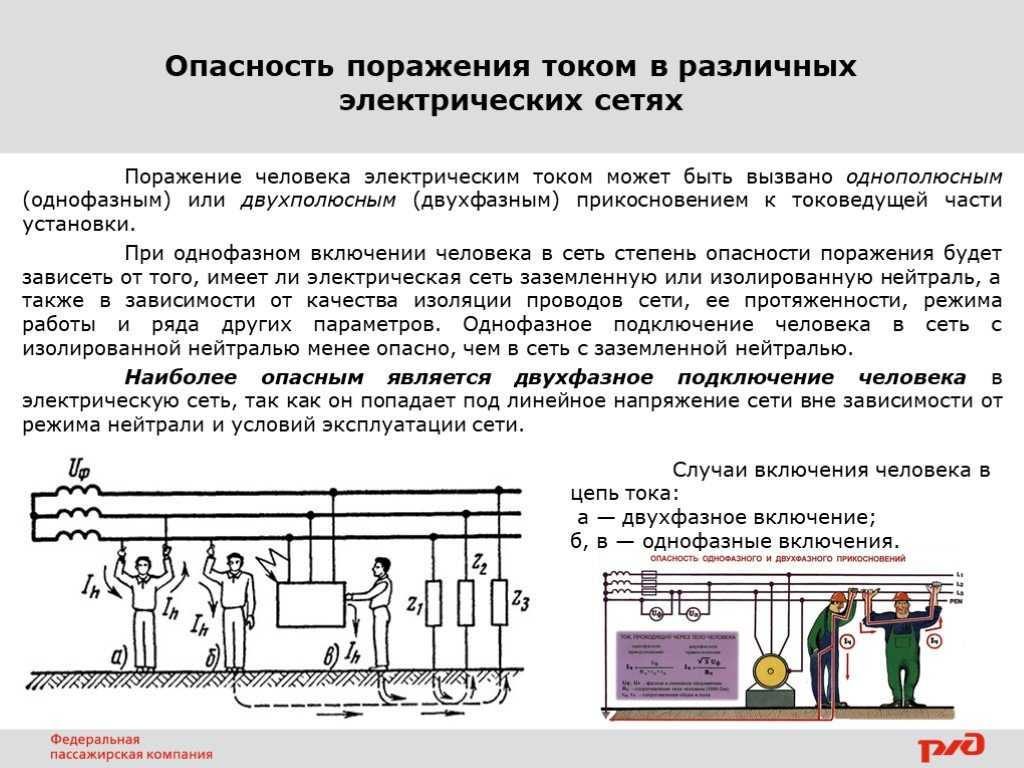

    1.8  Поражение человека электрическим током возможно в следующих случаях:

    а) когда человек прикоснулся к конструкциям, находящимся под напряжением, или к одному проводнику электрического тока, а сам стоит на земле или токопроводящей конструкции;.

    б) когда человек прикоснулся руками или другими частями тела одновременно к двум проводникам электрического тока, независимо от того стоит ли он на токопроводящей конструкции.

    Прикосновение к токопроводящим частям, находящихся под напряжением, вызывает судорожное сокращение мышц, в следствии этого пальцы пострадавшего, держащего провод руками могут так сильно сжиматься, что высвободить провод из его рук становится невозможным .

    1.9  Всё электрическое оборудование и электрические приёмники, металлические корпуса рубильников и распределительных пунктов, ящиков должны иметь надёжное защитное заземление .

    1.10                     Токоведущие части электрического оборудования, рубильников, распределительных щитов должны иметь надёжные кожуха, двери, не имеющие открытых отверстий, щелей и закрывающиеся на запорное устройство .

    1.11                     Электропроводка должна выполнятся изолированными проводами и подвешиваться на высоте не менее 2,5 метров, если рабочее напряжение в проводе более 42 В.

    1.12                     Всем работникам КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ заменять перегоревшие электролампы, плавкие вставки и другие элементы электропроводки и электрооборудования, а так же самостоятельно пытаться устранить неисправность электроприёмников.

    Данные виды работ производит только электромонтёр.

    1.13                     Все работники автохозяйства, работающие с электроинструментом или электрооборудованием, обязаны пройти обучение и сдать экзамены на соответствующую группу допуска по электробезопасности, соответствующей их специальности.



    2        Требования безопасности перед началом работы.



    2.1  Для предотвращения случаев попадания работников под напряжение и поражения их электрическим током, необходимо выполнять следующие мероприятия:

    2.2   Обращать внимание на предупредительные знаки и надписи по электробезопасности.

    2.3  Самовольное снятие предупредительных знаков, плакатов, а также включение электроустановок при их наличии — ЗАПРЕЩЕНО!

    2.4  Если перед выполнением работ необходимо включать рубильники или другие включающие пункты ( в помещениях с повышенной опасностью или особо опасных, а также в помещениях с влажной средой ), то работающие должны быть снабжены средствами индивидуальной защиты:

    а) диэлектрические перчатки

    б) диэлектрические коврики

    в) диэлектрические калоши ( боты ) .

    Эти средства должны быть проверены и иметь клеймо, в котором указана дата, до какого срока разрешено их использование и на какое напряжение .

    2.5 Перед началом работы ручным электроинструментом, необходимо проверить его на наличие трещин в корпусе. Кабель для подключения ручного электроинструмента в сеть, не должен иметь заломов и задиров изоляции, вилка не должна иметь сколов. Разрешается работать только при соблюдении этих требований.

    2.6  Если корпус электроинструмента металлический, работник должен быть снабжён диэлектрическими перчатками. При работе с электроинструментом с двойной изоляцией ( пластмассовый корпус ) диэлектрические перчатки не требуются .

    2.7  Дпя переносных светильников в условиях ремонтных работ допускается применять напряжение только 12 В или 36 В . Лампы переносных светильников должны быть снабжены защитной сеткой . Использовать для местного освещения при ремонтных  работах напряжение 110 В или 220 В — ЗАПРЕЩАЕТСЯ !

    2. 8  Выдача электроинструмента и переносных светильников производится мастером или винструментальной, с обязательным фиксированием в специальном журнале, После работы инструмент возвращается с указанием возможной неисправности, если таковая имеется.



    3        Требования безопасности во время работы.



    3.1  При малейших ощущениях электрического тока на корпусе электрооборудования и электроинструмента необходимо сразу же отключить его и поставить в известность мастера (начальника подразделения ), вызвать электромонтёра. Приступать к работе на данном электрооборудовании не удостоверившись у мастера в том, что неисправность устранена — ЗАПРЕЩАЕТСЯ !

    3.2  Во время работы не рекомендуется без необходимости прикасаться к понижающим трансформаторам, распределительным щитам, корпусам рубильников. К оголённым проводам, не имеющим изоляции прикасаться ЗАПРЕЩЕНО!

    3. 3  О всех замеченных неполадках в электропроводке или электрооборудовании (обрывы, оголённые провода, искрящие контакты, возгорания, запах горения электропроводки и т.д.) каждый работник должен немедленно доложить своему непосредственному руководителю.

    3.4  Работники, занятые работой вблизи мест электропрогрева железобетонных конструкций прогревными трансформаторами, не должны заходить на прогреваемые места, не подлезать под ограждения и не ломать их.

    3.5  Производство строительных, погрузочно — разгрузочных работ вблизи линий электропередачи и в охранной зоне ЛЭП без специального разрешения (наряд — допуска )- ЗАПРЕЩАЕТСЯ !

    3.6  Все виды работ в этом случае необходимо выполнять согласно инструкции «По безопасной эксплуатации механизмов и транспорта вблизи и в охранной зоне ЛЭП и коммуникаций трубопроводов ».

    3.7  В случае попадания транспорта в зону обрыва провода на земле в радиусе 5 — 10 метров или наезда автотракторной техники на опору с высоковольтными проводами, их последующего обрыва и попадания провода на корпус машины, необходимо: выходя из кабины техники, прижать руки к телу и мелкими шагами приблизится к краю кабины.

    Затем, выпрыгнуть из кабины, прижимая руки к телу, а ступни ног держать вместе.

    Затем, очень мелкими шагами отойти на 10 — 15 метров от места обрыва провода, чтобы избежать попадания под «шаговое» напряжение . После этого доложить о случившемся диспетчеру предприятия, ответственного за высоковольтную линию, ответственному за производство работ, диспетчеру автохозяйства .

    Допускается перемешаться от автомобиля лёжа, перекатываясь, прижимая руки к телу, а ноги держа вместе.

    Проезд под высоковольтными линиями электропередачи машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 метров- ЗАПРЕЩАЕТСЯ !

    3.8  При использовании нагревательного прибора с открытыми спиралями (элементами ) в производственных помещениях, необходимо удостоверится в его работоспособности и безопасной эксплуатации, Нагревательный прибор должен находиться не менее чем в 2 метрах от сгораемых предметов и установлен на огнестойкой подставке . Корпус нагревательного прибора должен быть надёжно заземлён . Использование нагревательных приборов с открытыми элементами в пожаро и взрывоопасных помещениях — ЗАПРЕЩЕНО!



    4        Требования безопасности в аварийных ситуациях.

    4,1 Работник должен знать порядок действий при несчастном случае и уметь оказать первую медицинскую помощь .

    Последовательность действий при поражении электрическим током

    а) устранить воздействие на организм поражающих факторов, угрожающих здоровью и жизни пострадавшего ( освободить от действия электрического тока, вынести из заражённой зоны, погасить горящую одежду, извлечь из воды и т.д. ), оценить состояние пострадавшего;

    б) определить характер и тяжесть травмы, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;

    в) выполнять необходимые мероприятия по спасению пострадавшего в порядке срочности (восстановить проходимость дыхательных путей, провести искусственное дыхание, наружный массаж сердца, остановить кровотечение „наложить на место перелома шину, повязку и т. п.)

    г) вызвать скорую медицинскую помощь (по телефону 03), врача, либо принять меры к транспортировке пострадавшего в ближайшее лечебное учреждение;

    д) поддерживать основные жизненные функции пострадавшего до прибытия медицинского работника;

    4.2 Первая медицинская помощь пострадавшим от электрического тока:

    4.2.1. При поражении электрическим током напряжением до 1 кВ, необходимо как можно скорее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит тяжесть травмы .

    Если пострадавший держит провод руками его пальцы так сильно сжимаются, что

    высвободить провод из его рук становится невозможным . Поэтому нужно немедленно отключить электроустановку которой касается пострадавший . Отключение производится с помощью выключателя, рубильника или другого аппарата .

    Если отключение электроустановки не может быть произведено достаточно быстро, то необходимо принять меры по освобождению пострадавшего от действия электрического тока другими способами .

    Для этой цели можно использовать сухие не металлические предметы: пеньковый канат, палку, не промасленную спецодежду или перерубить провод топором, лопатой с сухой деревянной ручкой и отбросить его от пострадавшего .

    При отталкивании пострадавшего нужно прежде всего изолировать руки . Лучше всего надеть диэлектрические перчатки, но можно обмотать руки прорезиненной тканью, плащом, шарфом, фуражкой или сухой спецодеждой, можно также браться за одежду пострадавшего (за полы, воротник), если она сухая и отстаёт от тела .Можно также изолировать себя встав на сухую доску или другую, не проводящую электрический ток, подстилку ( резину, свёрток одежды и т.п.).

    При отделении пострадавшего от токоведущих частей рекомендуется действовать по возможности правой рукой .

    4.2.2. Для освобождения пострадавшего от действия электрического тока напряжением выше 1 кВ, находящегося на земле или касающегося токоведущих частей, следует пользоваться только диэлектрическими перчатками, ботами, ковриками, специальными штангами, клещами или инструментами рассчитанными на напряжение данной установки. Когда освобождение пострадавшего от действия электрического тока вышеуказанными способами выполнить достаточно быстро и безопасно невозможно, необходимо прибегнуть к короткому замыканию и заземлению всех видов проводов линии или одного провода, которого касается пострадавший.

    Следует помнить, что после отключения линии на ней может сохраниться остаточное напряжение (заряд) опасное для жизни, и что обезопасить линию может только её надёжное заземление.

    4.3 Способы восстановления нормальной жизнедеятельности организма пострадавшего от воздействия электрического тока:

    4.3.1. Искусственное дыхание.

    Проводится в тех случаях, когда пострадавший не дышит или дышит очень плохо

    ( редко, судорожно, со всхлипыванием).

    Наиболее эффективным считают способ «изо рта в рот» или «изо рта в нос» -. Эти способы относятся к способам искусственного дыхания по методу вдувания, при котором воздух выдыхаемый оказывающим помощь насильно подаётся в дыхательные пути пострадавшего.

    Вдувание воздуха можно производить через марлю, платок, специальное

    приспособление «воздуховод».

    В первую очередь обеспечивают проходимость верхних дыхательных путей . Для этого гортань человека освобождают от запавшего языка или какого — либо инородного тела ( протез, песок , скопление слюны и т.д.) .После этого оказывающий помощь располагается сбоку от пострадавшего, одну руку подсовывает под шею пострадавшего, а ладонью другой руки надавливает на его лоб, максимально запрокидывает голову .При этом корень языка поднимается и освобождается гортань, а рот пострадавшего открывается .Затем оказывающий

    помощь делает глубокий вдох, полностью охватывает губами открытый рот пострадавшего и делает энергичный выдох, с некоторым усилием вдувая воздух в его рот, одновременно закрывая его нос щекой или пальцами руки, находящейся на лбу. Как только грудная клетка поднялась, нагнетание воздуха приостанавливают, происходит пассивный выдох у пострадавшего .

    Данную операцию производят до получения положительного результата (покраснения кожи, а так же выход больного из бессознательного состояния и появления у него самостоятельного дыхания).

    Интервал между искусственными вдохами должен составлять 5 секунд (12 дыхательных циклов в минуту . Если челюсти пострадавшего плотно стиснуты, необходимо прибегнуть к способу «изо рта в нос», который производится идентично вышеописанному способу. Эффективным способом оживления пострадавшего является чередование искусственного дыхания и наружного массажа сердца.

    4,3.2. Наружный массаж сердца.

    При поражении человека электрическим током может наступить не только остановка дыхания, но и прекратиться кровообращение, когда сердце не обеспечивает циркуляции крови в организме .Поэтому необходимо возобновить кровообращение искусственным путём .

    При остановке сердца, не теряя ни минуты, пострадавшего нужно уложить на ровное жёсткое основание: скамью, пол, в крайнем случае положить под спину доску ( никаких валиков под плечи и шею подкладывать нельзя ) .

    Если помощь оказывает один человек, он располагается сбоку от пострадавшего и, наклонившись, делает два быстрых энергичных вдувания ( по способу «изо рта в рот» или «изо рта в нос»), затем приподнимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца от её нижнего края), а пальцы поднимает. Ладонь второй руки он кладёт поверх первой поперёк или вдоль и накладывает, помогая натиском своего корпуса. Руки при надавливании должны быть выпрямлены в суставах локтей. Надавливание следует производить толчками, чтобы смещать грудину на 4-5 см, продолжительность надавливания не более 0,5 с, интервал между отдельными надавливаниями 0,5 с. В паузах рук с грудины не снимают, пальцы остаются прямыми, руки полностью выпрямлены в локтевых суставах .

    На каждые 2 вдувания производится 15 надавливаний на грудину. За одну минуту

    необходимо сделать не менее 60 надавливаний и 12 вдуваний воздуха.

    4.4. Помощь пострадавшим при электрических ожогах .

    При оказании помощи пострадавшему, во избежании заражении нельзя касаться

    руками обожженных участков кожи или смазать их мазями, жирами, маслами, вазелином присыпать питьевой содой и т. д. Нельзя вскрывать пузыри, приставшую к обожжённому месту мастику, канифоль или другие смолистые вещества, т. к. можно содрать обожженную кожу и получить заражение раны.

    При небольших по площади ожогах 1 и 2 степеней нужно положить на обожженный участок кожи стерильную повязку. Одежду и обувь с обожженного места нельзя срывать, а необходимо разрезать ножницами. Если куски одежды прилипли к обожженной коже, то поверх них следует наложить стерильную повязку и направить пострадавшего в лечебное учреждение .

    При тяжёлых и обширных ожогах пострадавшего необходимо завернуть в чистую

    простыню или ткань, не раздевая его, укрыть потеплее, напоить тёплым чаем и

    обеспечить покой до прибытия врача.

    Обожженное лицо необходимо закрыть стерильной марлей .

    При ожогах глаз следует делать холодные примочки из раствора борной кислоты

    ( половина чайной ложки кислоты на стакан воды) и немедленно вызвать скорую

    помощь.

    4.5. Оказание первой медицинской помощи при отравлении угарными газами в следствии возгорания изоляции электропровода и кабелей .

    4.5.1. При отравлении угарными газами, возникающими по причине горения изоляции кабеля или обмотки трансформатора, а так же двигателя, необходимо пострадавшего положить на спину, расстегнуть воротник . Обеспечить свободный доступ свежего воздуха . Пострадавшего следует укрыть теплее и давать нюхать нашатырный спирт. У пострадавшего в бессознательном состоянии может возникнуть рвота, поэтому необходимо повернуть его голову в сторону. Вызвать скорую помощь по телефону 03 .

    При возможной остановке дыхания следует сразу же начать делать искусственное

    дыхание.



    5        Требования безопасности по окончании работы

    5.1  Отключить все электроаппаратуры, электрооборудование, электроинструмент и другие переносные электроприёмники .

    5.2  Сдать электроинструмент на склад или в инструментальную.

    5.3  Доложить об окончании работ мастеру или бригадиру.

    5.4  Убрать рабочее место.

    5.5  После уборки вымыть лицо и руки с мылом.



    вернуться

    3. Опасности, связанные с воздействием электрического тока, статического электричества, а также с воздействием термических рисков электрической дуги \ КонсультантПлюс

    3. Опасности, связанные с воздействием электрического тока, статического электричества, а также с воздействием термических рисков электрической дуги

    3. 1

    Электрический ток

    3.1.1

    Удар током и другие травмы, полученные в результате контакта с токоведущими частями, которые находятся под напряжением до 1000 В

    Средства индивидуальной защиты рук диэлектрические

    Перчатки до 1000 В

    2 пары на 2 года

    Средства индивидуальной защиты головы от поражения электрическим током

    Каска защитная Электроизоляция 440 В или 1000 В

    1 на 2 года

    Обувь специальная диэлектрическая резиновая или из полимерных материалов

    Галоши

    Боты

    дежурные

    Коврик диэлектрический

    дежурный

    3.1.2

    Травмы при контакте с токоведущими частями, которые находятся под напряжением выше 1000 В

    Средства индивидуальной защиты рук диэлектрические

    Перчатки свыше 1000 В

    2 пары на 2 года

    Средства индивидуальной защиты головы от поражения электрическим током

    Каска защитная Электроизоляция 1000 В

    1 на 2 года

    Обувь специальная диэлектрическая резиновая или из полимерных материалов

    Галоши

    Боты

    дежурные

    Коврик диэлектрический

    дежурный

    3. 2

    Шаговое напряжение

    3.2.1

    Воздействие электрического тока на работника, вследствие его прохождения через ткани и органы

    Обувь специальная диэлектрическая резиновая или из полимерных материалов

    Галоши

    Боты

    дежурные

    3.3

    Искры, возникающие вследствие накопления статического электричества, в том числе при работе во взрывопожарноопасной среде

    3.3.1

    Возникновение ожога вследствие поджигания взрывопожарноопасной среды

    Одежда специальная для защиты от воздействия статического электричества

    Костюм

    1 шт.

    Комбинезон

    1 шт.

    Средства индивидуальной защиты рук для защиты от воздействия статического электричества

    Перчатки

    12 пар

    Обувь специальная для защиты от статического электричества

    Ботинки

    Полуботинки

    Сапоги

    Полусапоги

    1 пара

    Браслет антиэлектростатический Кольцо антиэлектростатическое

    2 шт.

    3.4

    Наведенное напряжение в отключенной электрической цепи (электромагнитное воздействие параллельной воздушной электрической линии или электричества, циркулирующего в контактной сети)

    3.4.1

    Поражение током от наведенного напряжения

    Комплект для защиты от воздействия электрических полей промышленной частоты и поражения электрическим током наведенного напряжения

    1 комп. на 2 года

    Перчатки экранирующие электропроводящие

    1 пара

    3.5

    Энергия, выделяемая при возникновении электрической дуги

    3.5.1

    Ожоги кожных покровов работника, вследствие термического воздействия электрической дуги

    Одежда специальная для защиты от термических рисков электрической дуги

    Костюм

    1 шт. на 2 года

    По уровням защиты

    Куртка-накидка

    1 шт. на 2 года

    Куртка-рубашка

    1 шт.

    Комбинезон

    1 на 2 года

    Плащ

    1 на 3 года

    Жилет повышенной видимости 2 класса защиты из огнестойких материалов

    1 шт.

    Белье специальное хлопчатобумажное

    Футболка

    Кальсоны/панталоны

    2 компл.

    или

    Белье специальное термостойкое

    Футболка

    Кальсоны/панталоны

    2 компл.

    Фуфайка-свитер

    1 шт.

    Обувь специальная для защиты от термических рисков электрической дуги

    Ботинки

    Полусапоги

    Сапоги

    1 пара

    Сапоги резиновые термостойкие

    1 пара

    Средства индивидуальной защиты головы для защиты от повышенных температур

    Подшлемник термостойкий

    2 шт.

    Средства индивидуальной защиты головы для защиты от повышенных температур и поражения электрическим током

    Каска термостойкая защитная

    1 шт. на 2 года

    Средства индивидуальной защиты лица от термических рисков электрической дуги

    Щиток защитный лицевой с термостойкой окантовкой

    1 шт. на 2 года

    Средства индивидуальной защиты рук термостойкие

    Перчатки термостойкие

    6 пар

    3.6

    Другие опасности, связанные с воздействием электрического тока, статического электричества, а также с воздействием термических рисков электрической дуги

    В случае идентификации иных опасностей на рабочем месте работник обеспечивается средствами индивидуальной защиты, необходимыми для защиты от идентифицированных опасностей. Номенклатуру, количество и сроки носки определяет работодатель в соответствии с Правилами и на основании нормативно-технической документации изготовителя

    Смертельное поражение постоянным электрическим током низкого напряжения

    Первый случай летального исхода от поражения электрическим током произошел 133 года назад [1]. По отчетным данным БСМЭ РФ, количество смертельных случаев от воздействия электрическим током за последние 5 лет составило: в 2007 г. — 1720, в 2008 г. — 1396, в 2009 г. — 1162, в 2010 г. — 1278, в 2011 г. — 1234. Число экспертиз смертельного поражения электрическим током в практике экспертных подразделений СПб ГБУЗ «Бюро судебно-медицинской экспертизы» в 2007 г. — 24, в 2008 г. — 19, в 2009 г. — 19, в 2010 г. — 14, в 2011 г. — 16. Наряду с поражением «бытовым» переменным током (220 В) встречаются случаи смертельных исходов при поражении постоянным током так называемого «безопасного» напряжения (12 В). Анализ специальной литературы показывает, что смертельные исходы при малом напряжении (10—24 В) достаточно редко встречаются в экспертной практике [2, 3]. Все подобные случаи индивидуальны и порой вызывают значительные затруднения в ходе экспертного исследования.

    Удельное объемное сопротивление кожи составляет от 3 до 20 кОм [4, 5]. Согласно ГОСТ 12.1.038—82 «Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов» напряжения  прикосновения  и  токи,  протекающие  через  тело человека  при  нормальном (неаварийном) режиме электроустановки,  не должны превышать следующих значений:

    — переменный ток, частота 50 Гц, напряжение не более 2 В, величина (сила) тока не более 0,3 мА;

    — переменный ток, частота 400 Гц, напряжение не более 3 В, величина (сила) тока не более 0,4 мА;

    — постоянный ток, напряжение не более 8 В, величина (сила) тока не более 1,0 мА [6].

    С уменьшением длительности воздействия значение допустимых для человека токов существенно увеличивается, так, при сокращении времени воздействия с 1 до 0,1 с допустимая сила тока возрастает в 16 раз. Кроме того, кратковременное воздействие электрического тока уменьшает опасность поражения человека благодаря некоторым особенностям работы его сердца. Продолжительность одного периода кардиоцикла составляет 0,75—0,85 с. В каждом кардиоцикле наблюдается период систолы, когда желудочки сердца сокращаются и выталкивают кровь в артериальные сосуды (на электрокардиограмме (ЭКГ) он соответствует пику QRS). Фаза окончания сокращения желудочков и перехода их в расслабленное состояние (на ЭКГ соответствует периоду Т) сменяется периодом диастолы, когда желудочки вновь наполняются кровью. Установлено, что сердце наиболее чувствительно к воздействию электрического тока во время Т-фазы кардиоцикла. Для того чтобы возникла фибрилляция сердца, необходимо совпадение по времени воздействия тока с Т-фазой, продолжительность которой равна 0,15—0,2 с. При условии сокращения длительности воздействия электрического тока вероятность такого совпадения становится меньше, а следовательно, уменьшается опасность фибрилляции сердца. В случае несовпадения времени прохождения электрического тока через человека с длительностью Т-фазы его кардиоцикла токи, значительно превышающие пороговые значения (по силе и напряжению), не вызовут фибрилляцию сердца.

    К.А. Ажибаев [7] выделяет 4 типа танатогенеза при поражении техническим электричеством: сердечный, дыхательный, смешанный и отдельно — смерть от электрического шока.

    В генезе смерти от электрического шока в случае его воздействия на область шеи имеют место сразу несколько основных механизмов: угнетение функции продолговатого мозга, раздражение блуждающего нерва, фибрилляция желудочков сердца и тетанический спазм дыхательных мышц [2].

    По мнению В.Е. Манойлова [8], анализ случаев поражения электрическим током показывает, что летальные исходы при низком напряжении (12—36 В) не столь уж редки. Однако в доступной литературе описание таких случаев наступления смерти практически отсутствует.

    В связи с этим приводим следующий случай из нашей экспертной практики.

    Летом 2012 г. на территории гаражно-строительного кооператива Санкт-Петербурга у одного из гаражей был обнаружен труп гр-на А., 57 лет. Труп лежал на спине, у левого переднего колеса легкового автомобиля «Ford Taurus», припаркованного рядом с гаражом. Капот машины был открыт, аккумуляторная батарея с оголенными клеммами располагалась с левой стороны подкапотного пространства. Прибывшим врачом скорой медицинской помощи была зафиксирована «смерть до прибытия от неизвестной причины».

    Труп мужчины с надетой на шею серебряной цепочкой был доставлен на секционное исследование. В морге каких-либо повреждений на одежде не выявлено. При этом на коже задней и обеих боковых поверхностей шеи в ее средней трети была выявлена черная полоса ожога в виде петли длиной 34 см, шириной от 0,8 до 1 см, с четкими несколько приподнятыми краями, неровным, плотным, черным дном, на котором четко определялись поперечные плотноватые неправильно-овальные углубления размером 0,8×0,4 см в виде рельефа звеньев цепочки (рис. 1, на цв.вклейке).Рисунок 1. Полосовидное повреждение на шее трупа (термический ожог) от воздействия постоянного электрического тока. Каких-либо других повреждений, изменений или особенностей, которые могли возникнуть в результате воздействия электрического тока (электрометки), при наружном исследовании трупа не выявлено.

    При секционном исследовании трупа обнаружена морфологическая картина быстро наступившей смерти. При исследовании сердца (масса 420 г, размер 15×13×5,5 см) было установлено, что околосердечная сумка цела, не напряжена, содержит следы прозрачной, желтоватой жидкости. Из полостей сердца и крупных кровеносных сосудов выделяется жидкая темно-красная кровь с рыхлыми и тусклыми свертками. Поверхность сердца с умеренно выраженной жировой тканью по ходу сосудов, под его наружной оболочкой определяются единичные, точечные, темно-красные кровоизлияния. Венечные артерии с гладкой, плотноватой стенкой. Внутренняя оболочка сердца гладкая, прозрачная; клапаны и хордальные нити тонкие, слабоэластичные, желтоватые. В сосочковых мышцах задней стенки левого желудочка выявлены темно-красные кровоизлияния, занимающие окружность по основанию створок клапанов сердца: двустворчатого 11 см, трехстворчатого 13 см, аортального 5,5 см, легочного ствола 6,2 см. Полости сердца были расширены за счет переполнения правых отделов жидкой, темно-красной кровью. Толщина мышцы правого желудочка 0,5 см, левого — 1,9 см, межжелудочковой перегородки — 1,2 см.

    По проведении судебно-медицинского исследования трупа с применением лабораторных методов была диагностирована смерть гр-на А. в результате поражения техническим электричеством.

    При судебно-гистологическом исследовании ожогового участка кожи с задней поверхности шеи были установлены характерные микроморфологические признаки электрометки и термического воздействия (очаговая отслойка эпидермиса, сотовидные пустоты в роговом слое эпидермиса, вытягивание клеток и их ядер в базальном и шиповатом слоях с образованием щеткообразных фигур, наложение аморфных частиц черного и бурого цвета на поверхности кожи, метахромазия, базофилия, переориентация коллагеновых волокон дермы, полнокровие сосудов дермы). Здесь же определялись кровоизлияния в мягких тканях шеи без клеточной реакции.

    При судебно-гистологическом исследовании сердечной мышцы установлен склероз некоторых интрамуральных артерий миокарда, периваскулярный кардиосклероз, очаговая гипертрофия кардиомиоцитов с их фрагментацией и дистрофическими изменениями, отек и очаговый липоматоз стромы, неравномерное кровенаполнение сосудов миокарда.

    При медико-криминалистическом исследовании полосовидного повреждения шеи установлено, что кожный покров вне зоны повреждения (по периферии лоскута) розовато-сероватый, с сохраненной надкожицей, без изменений и посторонних наложений. Повреждение в виде четко ограниченного черного полосовидного участка кожи (длиной 270 мм и шириной 8—10—24 мм) продольно занимает весь участок кожного лоскута. Ближе к левому концу кожного лоскута внешние контуры повреждения менее отчетливые. Возвышающиеся валикообразные и уплотненные верхний и нижний края ожогового участка выражены одинаково хорошо, имеют желтовато-коричневый цвет, с участками отслоения надкожицы неправильной овальной формы размером до 15×8 мм, с сухим темно-красным дном на уровне окружающей кожи. По краям повреждения определяются обрывки смещенного и собранного в складки эпидермиса. Западающее и плотное дно ожоговой поверхности имеет коричневато-черный цвет, с микротрещинами и хорошо выраженным рельефом, состоящим из двух рядов четко ограниченных однотипных неправильно-овальных углублений размером 5×4 мм, располагающихся относительно друг друга в шахматном порядке (рис. 2, на цв. вклейке).Рисунок 2. Отображение звеньев цепочки в области повреждения кожи шеи. Дно указанных углублений со следами выраженного термического воздействия в виде обугливания и почернения с интенсивным налетом черного аморфного мелкодисперсного вещества (копоти). На остальном протяжении полосовидного участка, в том числе по его краям, выявлены слабовыраженные пылевидные отложения копоти в виде серо-черного аморфного мелкодисперсного черного вещества (рис. 3, на цв. вклейке).Рисунок 3. Отложение копоти на дне повреждения кожи шеи. Окружающая ожог кожа на вид не изменена, волосы на ней не опалены. С внутренней стороны участка кожи в проекции полосовидного повреждения выявлены очаговые темно-красные кровоизлияния в подкожную клетчатку.

    При исследовании методом эмиссионного спектрального анализа участка кожи с повреждением шеи и контрольного участка кожи в области ожога выявлено наличие серебра и повышенное содержание меди (относительно контрольного участка кожи).

    При медико-криминалистическом исследовании цепочки с крестиком, снятой с шеи трупа, установлено, что оба изделия изготовлены из белого блестящего металла, не притягивающегося магнитом. Цепочка образована ленточным плетением звеньев, имеющих одинаковую форму и размер (рис. 4, на цв. вклейке).Рисунок 4. Звенья цепочки, снятой с шеи трупа. Длина ее 64 см (с застегнутым замком, в сложенном пополам состоянии — 32 см). Звенья цепочки сложной конфигурации размером 8×5,5×2,5 мм образованы двойным переплетением кольцевидных элементов. В зоне замка цепочки имеется заводская маркировка с обозначением пробы изделия: 925. На цепочку надет свободно перемещающийся фигурный металлический крестик размером 40×30×4 мм. На застежке крестика также имеются заводские клеймо и маркировка с обозначением пробы изделия: 925. Наличие на цепочке и крестике вышеуказанных заводских маркировок дает основание полагать, что оба изделия изготовлены из серебра пробы 925. Общая масса цепочки с крестиком 34 г.

    При осмотре цепочки невооруженным глазом и при микроскопическом исследовании в 135 мм от ее замка по одной из плоских сторон на протяжении 280 мм выявлены слабо различимые нарушения поверхностных слоев звеньев в виде микроскопических неровностей, бугристостей, раковин и каверн со сглаженными краями. Здесь же определяются наложения микрочастиц биологического происхождения, а именно плотно фиксированных обрывков эпидермиса в виде тонких частично обугленных чешуек. Поверхность звеньев цепочки на описываемом участке покрыта тонким налетом плохо снимающегося аморфного мелкодисперсного вещества серо-черного цвета (копоть).

    В результате медико-криминалистического исследования сделан вывод о том, что представленное полосовидное повреждение (ожог кожи) шеи является электрометкой. Основным металлом токонесущего проводника, причинившего данное повреждение, являлось серебро. Следовательно, проводником, непосредственно контактировавшим с кожей шеи в момент поражения гр-на А. электрическим током, была серебряная цепочка.

    Таким образом, приведенный пример демонстрирует возможность не только наступления смертельного исхода при поражении электрическим током низкого напряжения (12 В), но и экспертные возможности при исследовании подобных случаев.

    Конвертер электростатического потенциала и напряжения • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

    Функциональность этого сайта будет ограничена, так как в Вашем браузере отключена поддержка JavaScript!

    Электротехника

    Электротехника — область технических наук, изучающая получение, распределение, преобразование и использование электрической энергии. Электротехника включает в себя такие области техники как электроэнергетику, электронику, системы управления, обработку сигналов и связь.

    Конвертер электростатического потенциала и напряжения

    Электростатический потенциал — скалярная характеристика электростатического поля, характеризующая потенциальную энергию поля, которой обладает единичный заряд, помещённый в данную точку поля. Электрическое напряжение между двумя точками электрической цепи или электрического поля — физическая величина, значение которой равно отношению работы электрического поля, совершаемой при переносе электрического заряда из одной точки в другую, к величине этого заряда. Единицей измерения потенциала, разности потенциалов и напряжения является единица измерения работы, деленная на единицу измерения заряда.

    В Международной системе единиц (СИ) за единицу разности потенциалов принимают вольт (В). Разность потенциалов между двумя точками поля равна одному вольту, если для перемещения между ними заряда в один кулон нужно совершить работу в один джоуль.

    Использование конвертера «Конвертер электростатического потенциала и напряжения»

    На этих страницах размещены конвертеры единиц измерения, позволяющие быстро и точно перевести значения из одних единиц в другие, а также из одной системы единиц в другую. Конвертеры пригодятся инженерам, переводчикам и всем, кто работает с разными единицами измерения.

    Изучайте технический английский язык и технический русский язык с нашими видео! — Learn technical English and technical Russian with our videos!

    Пользуйтесь конвертером для преобразования нескольких сотен единиц в 76 категориях или несколько тысяч пар единиц, включая метрические, британские и американские единицы. », то есть «…умножить на десять в степени…». Компьютерная экспоненциальная запись широко используется в научных, математических и инженерных расчетах.

    • Выберите единицу, с которой выполняется преобразование, из левого списка единиц измерения.
    • Выберите единицу, в которую выполняется преобразование, из правого списка единиц измерения.
    • Введите число (например, «15») в поле «Исходная величина».
    • Результат сразу появится в поле «Результат» и в поле «Преобразованная величина».
    • Можно также ввести число в правое поле «Преобразованная величина» и считать результат преобразования в полях «Исходная величина» и «Результат».

    Мы работаем над обеспечением точности конвертеров и калькуляторов TranslatorsCafe.com, однако мы не можем гарантировать, что они не содержат ошибок и неточностей. Вся информация предоставляется «как есть», без каких-либо гарантий. Условия.

    Если вы заметили неточность в расчётах или ошибку в тексте, или вам необходим другой конвертер для перевода из одной единицы измерения в другую, которого нет на нашем сайте — напишите нам!

    Канал Конвертера единиц TranslatorsCafe. com на YouTube

    Random converter

    Конвертер электростатического потенциала и напряжения

    Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыИмпульс (количество движения)Импульс силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

    Исходная величина

    вольтмилливольтмикровольтнановольтпиковольткиловольтмегавольтгигавольттеравольтватт на амперабвольтединица электрического потенциала СГСМстатвольтединица электрического потенциала СГСЭПланковское напряжение

    Преобразованная величина

    вольтмилливольтмикровольтнановольтпиковольткиловольтмегавольтгигавольттеравольтватт на амперабвольтединица электрического потенциала СГСМстатвольтединица электрического потенциала СГСЭПланковское напряжение

    Масса или вес?

    Гравитационная или инертная масса? «Жесткая» или «мягкая» метрическая система? Интересно? Вам сюда!

    Плазменная лампа

    Общие сведения

    Электрический потенциал

    Напряжение

    Характеристики напряжения

    Измерение напряжения

    Средства измерения напряжения

    Измерение напряжения осциллографом

    Эксперимент №1

    Эксперимент №2

    Техника безопасности при измерении напряжения

    Общие сведения

    Поднимаясь в гору, мы совершаем работу против силы притяжения

    Поскольку мы живём в эпоху электричества, многим нам с детства знакомо понятие электрического напряжения: ведь мы порой, исследуя окружающую действительность, получали от него немалый шок, засунув тайком от родителей пару пальцев в розетку питания электрических устройств. Поскольку вы читаете эту статью, ничего особо страшного с вами не произошло — трудно жить в эпоху электричества и не познакомится с ним накоротке. С понятием электрического потенциала дело обстоит несколько сложнее.

    Будучи математической абстракцией, электрический потенциал лучше всего по аналогии описывается действием гравитации — математические формулы абсолютно схожи, за исключением того, не существуют отрицательные гравитационные заряды, так как масса всегда положительная и в то же время электрические заряды бывают как положительными, так и отрицательными; электрические заряды могут как притягиваться, так и отталкиваться. В результате же действия гравитационных сил тела могут только притягиваться, но не могут отталкиваться. Если бы мы смогли разобраться с отрицательной массой, мы бы овладели антигравитацией.

    Но стоит только оттолкнуться…

    Понятие электрического потенциала играет важную роль в описании явлений, связанных с электричеством. Вкратце понятие электрического потенциала описывает взаимодействие различных по знаку или одинаковых по знаку зарядов или групп таких зарядов.

    Из школьного курса физики и из повседневного опыта, мы знаем, что поднимаясь в гору, мы преодолеваем силу притяжения Земли и, тем самым, совершаем работу против сил притяжения, действующих в потенциальном гравитационном поле. Поскольку мы обладаем некоторой массой, Земля старается понизить наш потенциал — стащить нас вниз, что мы с удовольствием позволяем ей, стремительно катаясь на горных лыжах и сноубордах. Аналогично, электрическое потенциальное поле старается сблизить разноимённые заряды и оттолкнуть одноимённые.

    Отсюда следует вывод, что каждое электрически заряженное тело старается понизить свой потенциал, приблизившись как можно ближе к мощному источнику электрического поля противоположного знака, если никакие силы этому не препятствуют. В случае одноимённых зарядов каждое электрически заряженное тело старается понизить свой потенциал, удалившись как можно дальше от мощного источника электрического поля одинакового знака, если никакие силы этому не препятствуют. А если они препятствуют, то потенциал не меняется — пока вы стоите на ровном месте на вершине горы, сила гравитационного притяжения Земли компенсируется реакцией опоры и вас ничто не тянет вниз, только ваш вес давит на лыжи. Но стоит только оттолкнуться…

    Аналогично и поле, создаваемое каким-то зарядом, действует на любой заряд, создавая потенциал для его механического перемещения к себе или от себя в зависимости от знака заряда взаимодействующих тел.

    «Сизиф», Тициан, Музей Прадо, Мадрид, Испания

    Электрический потенциал

    Заряд, внесённый в электрическое поле, обладает определенным запасом энергии, т. е. способностью совершать работу. Для характеристики энергии, запасённой в каждой точке электрического поля, и введено специальное понятие — электрический потенциал. Потенциал электрического поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

    Возвращаясь к аналогии с гравитационным полем, можно обнаружить, что понятие электрического потенциала сродни понятию уровня различных точек земной поверхности. То есть, как мы рассмотрим ниже, работа по поднятию тела над уровнем моря зависит от того, как высоко мы поднимаем это тело, и аналогично, работа по отдалению одного заряда от другого зависит от того, насколько далеко будут эти заряды.

    Представим себе героя древнегреческого мира Сизифа. За его прегрешения в земной жизни боги приговорили Сизифа выполнять тяжёлую бессмысленную работу в загробной жизни, вкатывая огромный камень на вершину горы. Очевидно, что для подъема камня на половину горы, Сизифу нужно затратить вдвое меньшую работу, чем для подъема камня на вершину. Далее камень, волею богов, скатывался с горы, совершая при этом некоторую работу. Естественно, камень, поднятый на вершину горы высотой Н (уровень Н), при спуске сможет совершить большую работу, чем камень, поднятый на уровень Н/2. Принято считать уровень моря нулевым уровнем, от которого и производится отсчет высоты.

    По аналогии, электрический потенциал земной поверхности считается нулевым потенциалом, то есть

    ϕEarth = 0

    где ϕEarth — обозначение электрического потенциала Земли, являющегося скалярной величиной (ϕ — буква греческого алфавита и читается как «фи»).

    Эта величина количественно характеризует способность поля совершить работу (W) по перемещению какого-то заряда (q) из данной точки поля в другую точку:

    ϕ = W/q

    В системе СИ единицей измерения электрического потенциала является вольт (В).

    Посетители Канадского музея науки и техники вращают большое беличье колесо, которое вращает генератор, питающий трансформатор Тесла (на рисунке справа), который, в свою очередь, создает высокое напряжение в несколько десятков тысяч вольт, достаточное для пробоя воздуха

    Напряжение

    Одно из определений электрического напряжения описывает его как разность электрических потенциалов, что определяется формулой:

    V = ϕ1 – ϕ2

    Понятие напряжение ввёл немецкий физик Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 г. эмпирического закона Ома:

    Трансформатор Тесла в Канадском музее науки и техники

    V = I·R,

    где V — это разность потенциалов, I — электрический ток, а R — сопротивление.

    Другое определение электрического напряжения представляется как отношение работы поля по передвижению заряда в проводнике к величине заряда.

    Для этого определения математическое выражение для напряжения описывается формулой:

    V = A / q

    Напряжение, как и электрический потенциал, измеряется в вольтах (В) и его десятичных кратных и дольных единицах — микровольтах (миллионная доля вольта, мкВ), милливольтах (тысячная доля вольта, мВ), киловольтах (тысячах вольт, кВ) и мегавольтах (миллионах вольт, МВ).

    Напряжением в 1 В считается напряжение электрического поля, совершающего работу в 1 Дж по перемещению заряда в 1 Кл. Размерность напряжения в системе СИ определяется как

    В = кг•м²/(А•с³)

    Напряжение может создаваться различными источниками: биологическими объектами, техническими устройствами и даже процессами, происходящими в атмосфере.

    Боковая линия акулы

    Элементарной ячейкой любого биологического объекта является клетка, которая с точки зрения электричества представляет собой электрохимический генератор малого напряжения. Некоторые органы живых существ, вроде сердца, являющихся совокупностью клеток, вырабатывают более высокое напряжение. Любопытно, что самые совершенные хищники наших морей и океанов — акулы различных видов — обладают сверхчувствительным датчиком напряжения, называемым органом боковой линии, и позволяющим им безошибочно обнаруживать свою добычу по биению сердца. Отдельно, пожалуй, стоит упомянуть об электрических скатах и угрях, выработавших в процессе эволюции для поражения добычи и отражения нападения на себя способность создавать напряжение свыше 1000 В!

    Хотя люди генерировали электричество, и, тем самым, создавали разность потенциалов (напряжение) трением кусочка янтаря о шерсть с давних времён, исторически первым техническим генератором напряжения явился гальванический элемент. Он был изобретён итальянским учёным и врачом Луиджи Гальвани, который обнаружил явление возникновения разности потенциалов при контакте разных видов металла и электролита. Дальнейшим развитием этой идеи занимался другой итальянский физик Алессандро Вольта. Вольта впервые поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, создав первый в мире химический источник тока. Соединив несколько таких источников последовательно, он создал химическую батарею, так называемый «Вольтов столб», благодаря которой стало возможным получать электричество с помощью химических реакций.

    Вольтов столб — копия, сделанная электриком из Музея Алессандро Вольта в Комо, Италия. Канадский музей науки и техники в Оттаве

    Из-за заслуг в создания надёжных электрохимических источников напряжения, сослуживший немалую роль в деле дальнейших исследования электрофизических и электрохимических явлений, именем Вольта названа единица измерения электрического напряжения — Вольт.

    Среди создателей генераторов напряжения необходимо отметить голландского физика Ван дер Граафа, создавшего генератор высокого напряжения, в основе которого лежит древняя идея разделения зарядов с помощью трения — вспомним янтарь!

    Отцами современных генераторов напряжения были два замечательных американских изобретателя — Томас Эдисон и Никола Тесла. Последний был сотрудником в фирме Эдисона, но два гения электротехники разошлись во взглядах на способы генерации электрической энергии. В результате последующей патентной войны выиграло всё человечество — обратимые машины Эдисона нашли свою нишу в виде генераторов и двигателей постоянного тока, исчисляющихся миллиардами устройств — достаточно просто заглянуть под капот своего автомобиля или просто нажать кнопку стеклоподъёмника или включить блендер; а способы создания переменного напряжения в виде генераторов переменного тока, устройств для его преобразования в виде трансформаторов напряжения и линий передач на большие расстояния и бесчисленных устройств для его применения по праву принадлежат Тесле. Их число ничуть не уступает числу устройств Эдисона — на принципах Тесла работают вентиляторы, холодильники, кондиционеры и пылесосы, и масса других полезных устройств, описание которых выходит за рамки настоящей статьи.

    Этот находящийся в Канадском музее науки и техники в Оттаве мотор-генератор, изготовленный компанией Westinghouse в 1904 г., использовался в качестве надежного источника питания для создания магнитного поля возбудителя на гидроэлектростанции в Ниагара-Фоллс, шт. Нью-Йорк. Строительством электростанции руководили Никола Тесла и Джордж Вестингауз

    Безусловно, учёными позднее были созданы и другие генераторы напряжения на других принципах, в том числе и на использовании энергии ядерного распада. Они призваны служить источником электрической энергии для космических посланцев человечества в дальний космос.

    Но самым мощным источником электрического напряжения на Земле, не считая отдельных научных установок, до сих пор остаются естественные атмосферные процессы.

    Ежесекундно на Земле грохочут свыше 2 тысяч гроз, то есть, одновременно работают десятки тысяч естественных генераторов Ван дер Граафа, создавая напряжения в сотни киловольт, разряжаясь током в десятки килоампер в виде молний. Но, как ни удивительно, мощь земных генераторов не идёт ни в какое сравнение с мощью электрических бурь, происходящих на сестре Земли — Венере — не говоря уже об огромных планетах вроде Юпитера и Сатурна.

    Характеристики напряжения

    Напряжение характеризуется своей величиной и формой. Относительно его поведения с течением времени различают постоянное напряжение (не изменяющееся с течением времени), апериодическое напряжение (изменяющееся с течением времени) и переменное напряжение (изменяющееся с течением времени по определённому закону и, как правило, повторяющее само себя через определённый промежуток времени). Иногда для решения определённых целей требуется одновременное наличие постоянного и переменного напряжений. В таком случае говорят о напряжении переменного тока с постоянной составляющей.

    Таким вольтметром измеряли напряжение в начале XX века. Канадский музей науки и техники в Оттаве

    В электротехнике генераторы постоянного тока (динамо-машины) используются для создания относительно стабильного напряжения большой мощности, в электронике применяются прецизионные источники постоянного напряжения на электронных компонентах, которые называются стабилизаторами.

    Измерение напряжения

    Измерение величины напряжения играет большую роль в фундаментальных физике и химии, прикладных электротехнике и электрохимии, электронике и медицине и во многих других отраслях науки и техники. Пожалуй, трудно найти отрасли человеческой деятельности, исключая творческие направления вроде архитектуры, музыки или живописи, где с помощью измерения напряжения не осуществлялся бы контроль над происходящими процессами с помощью разного рода датчиков, являющимися по сути дела преобразователями физических величин в напряжение. Хотя стоит заметить, что в наше время и эти виды человеческой деятельности не обходятся без электричества вообще и без напряжения в частности. Художники используют планшеты, в которых измеряется напряжение емкостных датчиков, когда над ними перемещается перо. Композиторы играют на электронных инструментах, в которых измеряется напряжение на датчиках клавиш и в зависимости от него определяется насколько сильно нажата та или иная клавиша. Архитекторы используют AutoCAD и планшеты, в которых тоже измеряется напряжение, которые преобразуется в числовую форму и обрабатывается компьютером.

    В кухонном термометре (слева) температура мяса определяется с помощью измерения напряжения на резистивном датчике температуры, через который пропускают небольшой ток. В мультиметре (справа) температура определяется путем измерения напряжения непосредственно на термопаре

    Измеряемые величины напряжения могут меняться в широких пределах: от долей микровольта при исследованиях биологических процессов, до сотен вольт в бытовых и промышленных устройствах и приборах и до десятков миллионов вольт в сверхмощных ускорителях элементарных частиц. Измерение напряжения позволяет нам контролировать состояние отдельных органов человеческого организма при помощи снятия энцефалограмм мозговой деятельности. Электрокардиограммы и эхокардиограммы дают информацию о состоянии сердечной мышцы. При помощи различных промышленных датчиков мы успешно, а, главное, безопасно, контролируем процессы химических производств, порой происходящие при запредельных давлениях и температурах. И даже ядерные процессы атомных станций поддаются контролю с помощью измерения напряжений. С помощью измерения напряжения инженеры контролируют состояние мостов, зданий и сооружений и даже противостоят такой грозной природной силе как землетрясения.

    Пульсоксиметр, как и вольтметр, измеряет напряжение на выходе устройства, усиливающего сигнал с фотодиода или фототранзистора. Однако, в отличие от вольтметра, здесь на дисплее мы видим не значение напряжения в вольтах, а процент насыщения гемоглобина кислородом (97%).

    Блестящая идея связать различные значения уровней напряжения со значениями состояния единиц информации дало толчок к созданию современных цифровых устройств и технологий. В вычислительной технике низкий уровень напряжения трактуется как логический нуль (0), а высокий уровень напряжения — как логическая единица (1).

    По сути дела, все современные устройства вычислительной техники являются в той или иной степени компараторами (измерителями) напряжения, преобразовывая свои входные состояния по определённым алгоритмам в выходные сигналы.

    Помимо всего прочего, точные измерения напряжения лежат в основе многих современных стандартов, выполнение которых гарантирует их абсолютное соблюдение и, тем самым, безопасность применения.

    Плата памяти, используемая в персональных компьютера, содержит десятки тысяч логических вентилей

    Средства измерения напряжения

    В ходе изучения и познания окружающего мира, способы и средства измерения напряжения значительно эволюционировали от примитивных органолептических методов — русский учёный Петров срезал часть эпителия на пальцах, чтобы повысить чувствительность к действию электрического тока — до простейших индикаторов напряжения и современных приборов разнообразных конструкций на основе электродинамических и электрических свойств различных веществ.

    Вкус электричества. Когда-то, очень давно, если не было вольтметра, мы определяли напряжение языком!

    К слову сказать, начинающие радиолюбители легко отличали «рабочую» плоскую батарейку на 4,5 В от «подсевшей» без каких-либо приборов по причине их полного отсутствия, просто лизнув её электроды. Протекавшие при этом электрохимические процессы давали ощущение определённого вкуса и лёгкого жжения. Отдельные выдающиеся личности брались определять таким способом пригодность батареек даже на 9 В, что требовало немалой выдержки и мужества!

    Примером простейшего индикатора — пробника сетевого напряжения — может служить обыкновенная лампа накаливания с рабочим напряжением не ниже напряжения сети. В продаже имеются простые пробники напряжения на неоновых лампах и светодиодах, потребляющие малые токи. Осторожно, использование самодельных конструкций может быть опасным для Вашей жизни!

    Необходимо отметить, что приборы для измерения напряжения (вольтметры) весьма отличаются друг от друга в первую очередь по типу измеряемого напряжения — это могут быть приборы постоянного или переменного тока. Вообще, в измерительной практике важно поведение измеряемого напряжения — оно может быть функцией времени и иметь различную форму — быть постоянным, гармоническим, негармоническим, импульсным и так далее, и его величиной принято характеризовать режимы работ электротехнических цепей и устройств (слаботочные и силовые).

    Различают следующие значения напряжения:

    • мгновенное,
    • амплитудное,
    • среднее,
    • среднеквадратичное (действующее).

    Мгновенное значение напряжения Ui (см. рисунок) — это значение напряжения в определенный момент времени. Его можно наблюдать на экране осциллографа и определять для каждого момента времени по осциллограмме.

    Амплитудное (пиковое) значение напряжения Ua — это наибольшее мгновенное значение напряжения за период. Размах напряжения Up-p — величина, равная разности между наибольшим и наименьшим значениями напряжения за период.

    Среднее квадратичное (действующее) значение напряжения Urms определяется как корень квадратный из среднего за период квадрата мгновенных значений напряжения.

    Все стрелочные и цифровые вольтметры обычно градуируются в среднеквадратических значениях напряжения.

    Среднее значение (постоянная составляющая) напряжения — это среднее арифметическое всех его мгновенных значений за время измерения.

    Средневыпрямленное напряжение определяется как среднее арифметическое абсолютных мгновенных значений за период.

    Разность между максимальным и минимальным значениями напряжения сигнала называют размахом сигнала.

    Сейчас, в основном, для измерения напряжения используются как многофункциональные цифровые приборы, так и осциллографы — на их экранах отображается не только форма напряжения, но и существенные характеристики сигнала. К таким характеристикам относится и частота изменения периодических сигналов, поэтому в технике измерений важен частотный предел измерений прибора.

    Измерение напряжения осциллографом

    Иллюстрацией к вышесказанному будет серия опытов по измерению напряжений с использованием генератора сигналов, источника постоянного напряжения, осциллографа и многофункционального цифрового прибора (мультиметра).

    Эксперимент №1

    Общая схема эксперимента №1 представлена ниже:

    Генератор сигналов нагружен на сопротивление нагрузки R1 в 1 кОм, параллельно сопротивлению подключены измерительные концы осциллографа и мультиметра. При проведении опытов учтём то обстоятельство, что рабочая частота осциллографа значительно выше рабочей частоты мультиметра.

    Опыт 1: Подадим на сопротивление нагрузки сигнал синусоидальной формы с генератора частотой 60 герц и амплитудой 4 вольт. На экране осциллографа будем наблюдать изображение, показанное ниже. Отметим, что цена деления масштабной сетки экрана осциллографа по вертикальной оси 2 В. Мультиметр и осциллограф при этом покажут среднеквадратичное значение напряжение 1,36 В.

    Опыт 2: Увеличим сигнал от генератора вдвое, размах изображения на осциллографе возрастёт ровно вдвое и мультиметр покажет удвоенное значение напряжения:

    Опыт 3: Увеличим частоту генератора в 100 раз (6 кГц), при этом частота сигнала на осциллографе изменится, но размах и среднеквадратичное значение останутся прежними, а показания мультиметра станут неправильными — сказывается допустимый рабочий частотный диапазон мультиметра 0—400 Гц:

    Опыт 4: Вернёмся к исходной частоте 60 Гц и напряжению генератора сигналов 4 В, но изменим форму его сигнала с синусоидальной на треугольную. Размах изображения на осциллографе остался прежним, а показания мультиметра уменьшились по сравнению со значением напряжения, которое он показывал в опыте №1, так как изменилось действующее напряжение сигнала:

    Эксперимент №2

    Схема эксперимента №2, аналогична схеме эксперимента 1.

    Ручкой изменения напряжения смещения на генераторе сигналов добавим смещение 1 В. На генераторе сигналов установим синусоидальное напряжение с размахом 4 В с частотой 60 Гц — как и в эксперименте №1. Сигнал на осциллографе поднимется на половину большого деления, а мультиметр покажет среднеквадратичное значение 1,33 В. Осциллограф покажет изображение, подобное изображению из опыта 1 эксперимента №1, но поднятое половину большого деления. Мультиметр покажет почти такое же напряжение, как было в опыте 1 эксперимента №1, так как у него закрытый вход, а осциллограф с открытым входом покажет увеличенное действующее значение суммы постоянного и переменного напряжений, которое больше действующего значения напряжения без постоянной составляющей:

    Техника безопасности при измерении напряжения

    Поскольку в зависимости от класса безопасности помещения и его состояния даже относительно невысокие напряжения уровня 12–36 В могут представлять опасность для жизни, необходимо выполнять следующие правила:

    1. Не проводить измерения напряжения, требующих определённых профессиональных навыков (свыше 1000 В).
    2. Не производить измерения напряжений в труднодоступных местах или на высоте.
    3. При измерении напряжений в бытовой сети применять специальные средства защиты от поражения электрическим током (резиновые перчатки, коврики, сапоги или боты).
    4. Пользоваться исправным измерительным инструментом.
    5. В случае использования многофункциональных приборов (мультиметров), следить за правильной установкой измеряемого параметра и его величины перед измерением.
    6. Пользоваться измерительным прибором с исправными щупами.
    7. Строго следовать рекомендациям производителя по использованию измерительного прибора.

    Литература

    Автор статьи: Сергей Акишкин

    Вас могут заинтересовать и другие конвертеры из группы «Электротехника»:

    Конвертер электрического заряда

    Конвертер линейной плотности заряда

    Конвертер поверхностной плотности заряда

    Конвертер объемной плотности заряда

    Конвертер электрического тока

    Конвертер линейной плотности тока

    Конвертер поверхностной плотности тока

    Конвертер напряжённости электрического поля

    Конвертер электрического сопротивления

    Конвертер удельного электрического сопротивления

    Конвертер электрической проводимости

    Конвертер удельной электрической проводимости

    Электрическая емкость

    Конвертер индуктивности

    Конвертер Американского калибра проводов

    Конвертер энергии и работы

    Конвертер мощности

    Конвертер частоты и длины волны

    Конвертер уровня звука

    Уровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицах

    Компактный калькулятор Полный калькулятор Определения единиц

    Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

    Карта сайта

    Карта сайта

    Карта сайта

    • Главная
    • Об учреждении
      • Основные сведения
      • Руководство
      • Структура учреждения
        • Вышестоящая организация
      • Работа по противодействию коррупции в учреждении
      • Новости
      • Лучшие работники учреждения
      • Профилактика правонарушений, суицидального поведения, борьба с пьянством и наркоманией, формирование здорового образа жизни
      • ПОЛИТИКА Государственного учреждения «Государственный энергетический и газовый надзор» в отношении обработки персональных данных
      • Вакансии
    • Надзорная деятельность
      • Документы, регламентирующие деятельность Госэнергогазнадзора
      • Надзорная деятельность в отношении субъектов хозяйствования
        • Мероприятия технического (технологического, поверочного) характера
        • Рассмотрение проектной документации
        • Перечень типовых нарушений
      • Проверка знаний в филиалах
      • Надзорная деятельность в отношении граждан
      • Подготовка к работе в осенне-зимний период
        • Документы, регламентирующие порядок подготовки к ОЗП
        • Порядок подготовки теплоисточников к работе в осенне-зимний период (формы актов и паспортов готовности)
        • Порядок подготовки потребителей тепловой энергии к работе в осенне-зимний период (формы актов и паспортов готовности)
    • Безопасность
      • Профилактика электротравматизма
        • Памятки
        • Брошюры, буклеты, плакаты
        • Тесты, игры по безопасности
        • Информационные ролики
        • Безопасность глазами детей
      • Профилактика теплотравматизма
        • Памятки
        • Брошюры, буклеты, плакаты
        • Тесты, игры по безопасности
        • Безопасность глазами детей
        • Информационные ролики
      • Меры безопасности при пользовании газом в быту
        • Памятки
        • Брошюры, буклеты, плакаты
        • Тесты, игры по безопасности
        • Безопасность глазами детей
        • Информационные ролики
      • Информация по несчастным случаям
      • Аудиоролики
    • Административные процедуры
      • Регламентирующие документы
      • Перечень административных процедур, осуществляемых филиалами в отношении субъектов хозяйствования
      • Перечень административных процедур, осуществляемых филиалами в отношении граждан
    • Обращения
      • Телефоны «горячих», «прямых телефонных линий»
      • Электронные обращения
      • Часто задаваемые вопросы
        • Часто задаваемые вопросы по безопасному использованию газа в быту
        • Часто задаваемые вопросы по эксплуатации теплотехнического оборудования
        • Часто задаваемые вопросы по эксплуатации электротехнического оборудования
      • График личного приема граждан, их законных представителей, представителей юридических лиц
      • График выездных приёмов граждан заместителями Министра энергетики
      • График прямых телефонных линий Министерства энергетики
    • Контакты

    Перечень напряжений и частот (Гц) по странам

    Категории инвентаризации
    • Подержанные генераторы
    • Новые генераторы
    • Дизельные генераторы
    • Генераторы природного газа
    • Переключатели передачи
    • Концы генератора
    • Портативные генераторы
    • Корпуса генераторов
    • Жилые генераторы
    Поиск генератора

    ManufacturerAscoAtlas CopcoBaldorBroadcrownCaterpillarCumminsDetroitDoosanElliott MagnatekGeneracHipower HTWIngersoll RandKatolightKohlerKubotaLynxMagnetekMagnumMesa SolutionsMitsubishiMTUMultiquipOlympianOnanPerkinsPolar PowerPowerProPramacRusselectricShindaiwaSpectrumSTEYRSWPSynergyThomson TechnologyVolvoWackerWinpowerZenith

    Мощность10-99кВт100-249кВт250-499кВт500-999кВт1000-1999кВт2000-4000кВт

    ТопливоДизельЖидкий пропанПриродный газПропан

    Мы покупаем бывшие в употреблении и излишки генераторов!

    Получите $$$ за бывшее в употреблении электроэнергетическое оборудование

    Получить информацию здесь

    Ведущие производители
    • Гусеница
    • Камминс
    • Джон Дир
    • МТУ
    • Колер
    • Женерак
    • СРП
    Статьи и информация
    • Зачем использовать дизель?
    • Новый против бывшего в употреблении
    • Размер генератора
    • Типы и использование
    • Советы по покупке б/у
    • Словарь терминов
    • Калькуляторы мощности
    • Электрические формулы
    • Потребление топлива
    • Таблица силы тока

    Искать:

    Эта таблица содержит информацию о напряжениях и частотах, встречающихся по всему миру. Каждая страна указана с указанием напряжения и частоты (также называемой герцами или Гц и относящейся к циклам в секунду), которые обычно встречаются в каждой географической области. Около 40 стран используют 60 Гц, в то время как остальные обычно используют ток 50 Гц. Однофазное питание в основном предназначено для бытового использования (например, домовладельцы и то, что вы найдете в гостинице), в то время как трехфазное электричество обеспечивает более стабильное и мощное питание для большинства промышленных приложений, таких как производственные предприятия, коммерческие объекты, центры обработки данных, телекоммуникационные башни, больницы, предприятия пищевой промышленности и коммунальные электростанции.

    В некоторых приложениях используются специализированные более высокие напряжения (например, 4160 В или 13 400 В), но они имеют более уникальную основу и обычно включают трансформаторы, поэтому они не включены. При рассмотрении вопроса о резервном электрогенераторе имейте в виду, что частота часто может быть изменена опытным техником по производству электроэнергии или подрядчиком по электротехнике, но вы обычно видите потерю производительности на большинстве генераторных установок при переходе с 60 Гц на 50 Гц. В основном это связано с тем, что вам необходимо снизить обороты двигателя и внести коррективы, чтобы общая выходная мощность в кВт или кВА была ниже. Верно и обратное — иногда вы можете получить киловатт при преобразовании с 50 Гц на 60 Гц, потому что вы увеличиваете обороты двигателя.

    Количество используемых проводов и вилок сильно различается в зависимости от региона, поскольку каждая страна развивает свои электрические сети с разной скоростью и с разной скоростью, поэтому они представлены только в качестве хорошей отправной точки и общего руководства.

    Загрузить схему в PDF.pdf

    Страна

    Однофазное напряжение (В)

    Трехфазное напряжение (В)

    Частота (Герц)

    Количество проводов (не включая заземляющий провод)

    Заглушка Тип

    Абу-Даби

    230 В

    400 В

    50 Гц

    3, 4

    Г

    Афганистан

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Албания

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Алжир

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Американское Самоа

    120 В

    208 В

    60 Гц

    3, 4

    А/Б/Ф/И

    Андорра

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Ангола

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Ангилья

    110 В

    120/208 В / 127/220 В / 240/415 В

    60 Гц

    3, 4

    А/Б

    Антигуа и Барбуда

    230 В

    400 В

    60 Гц

    3, 4

    А/Б

    Аргентина

    220 В

    380 В

    50 Гц

    3, 4

    С/Я

    Армения

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Аруба

    120 В

    220 В

    60 Гц

    3, 4

    А/Б/Ф/И

    Австралия

    230 В

    400 В

    50 Гц

    3, 4

    я

    Австрия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Азербайджан

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Азорские острова

    230 В

    400 В

    50 Гц

    3, 4

    Б/К/Ф

    Багамы

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Бахрейн

    230 В

    400 В

    50 Гц

    3, 4

    Г

    Балеарские острова

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Бангладеш

    220 В

    380 В

    50 Гц

    3, 4

    А/К/Д/Г/К

    Барбадос

    115 В

    200 В

    50 Гц

    3, 4

    А/Б

    Беларусь

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Бельгия

    230 В

    400 В

    50 Гц

    3, 4

    С/Е

    Белиз

    110 В / 220 В

    190 В / 380 В

    60 Гц

    3, 4

    А/Б/Г

    Бенин

    220 В

    380 В

    50 Гц

    4

    С/Е

    Бермуды

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Бутан

    230 В

    400 В

    50 Гц

    4

    К/Д/Г

    Боливия

    230 В

    400 В

    50 Гц

    4

    Кондиционер

    Бонайре

    127 В

    220 В

    50 Гц

    3, 4

    Кондиционер

    Босния и Герцеговина

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Ботсвана

    230 В

    400 В

    50 Гц

    4

    Д/Г

    Бразилия

    127 В / 220 В

    220 В / 380 В

    60 Гц

    3, 4

    С/Н

    Британские Виргинские острова

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Бруней

    240 В

    415 В

    50 Гц

    4

    Г

    Болгария

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Буркина-Фасо

    220 В

    380 В

    50 Гц

    4

    С/Е

    Бирма (официально Мьянма)

    230 В

    400 В

    50 Гц

    4

    А/К/Д/Г/И

    Бурунди

    220 В

    380 В

    50 Гц

    4

    С/Е

    Камбоджа

    230 В

    400 В

    50 Гц

    4

    А/К/Г

    Камерун

    220 В

    380 В

    50 Гц

    4

    С/Е

    Канада

    120 В

    120/208 В / 240 В / 480 В / 347/600 В

    60 Гц

    3, 4

    А/Б

    Канарские острова

    230 В

    400 В

    50 Гц

    3, 4

    К/А/Ф

    Кабо-Верде

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Каймановы острова

    120 В

    240 В

    60 Гц

    3

    А/Б

    Центральноафриканская Республика

    220 В

    380 В

    50 Гц

    4

    С/Е

    Чад

    220 В

    380 В

    50 Гц

    4

    К/Г/Э/Ф

    Нормандские острова (Гернси и Джерси)

    230 В

    415 В

    50 Гц

    4

    К/Г

    Чили

    220 В

    380 В

    50 Гц

    3, 4

    С/Л

    Китай, Народная Республика

    220 В

    380 В

    50 Гц

    3, 4

    А/К/И

    Колумбия

    110 В

    220 В / 440 В

    60 Гц

    3, 4

    А/Б

    Коморские острова

    220 В

    380 В

    50 Гц

    4

    С/Е

    Конго, Демократическая Республика

    220 В

    380 В

    50 Гц

    3, 4

    К/Д/Е

    Конго, Народная Республика

    230 В

    400 В

    50 Гц

    3, 4

    С/Е

    Острова Кука

    240 В

    415 В

    50 Гц

    3, 4

    я

    Коста-Рика

    120 В

    240 В

    60 Гц

    3, 4

    А/Б

    Кот-д’Ивуар (Берег Слоновой Кости)

    220 В

    380 В

    50 Гц

    3, 4

    С/Е

    Хорватия

    230 В

    400 В

    50 Гц

    4

    С/Е

    Куба

    110 В / 220 В

    190 В

    60 Гц

    3

    А/Б/К/Л

    Кюрасао

    127 В

    220 В / 380 В

    50 Гц

    3, 4

    А/Б

    Кипр

    230 В

    400 В

    50 Гц

    4

    Г

    Чехия

    230 В

    400 В

    50 Гц

    3, 4

    С/Е

    Дания

    230 В

    400 В

    50 Гц

    3, 4

    К/Э/Ф/К

    Джибути

    220 В

    380 В

    50 Гц

    4

    С/Е

    Доминика

    230 В

    400 В

    50 Гц

    4

    Д/Г

    Доминиканская Республика

    120 В

    120/208 В / 277/480 В

    60 Гц

    3, 4

    А/Б

    Дубай

    230 В

    400 В

    50 Гц

    3, 4

    Г

    Восточный Тимор (Тимор-Лешти)

    220 В

    380 В

    50 Гц

    4

    К/Э/Ф/И

    Эквадор

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Египет

    220 В

    380 В

    50 Гц

    3, 4

    К/Ф

    Сальвадор

    120 В

    200 В

    60 Гц

    3

    А/Б

    Англия

    230 В

    415 В

    50 Гц

    4

    Г

    Экваториальная Гвинея

    220 В

    [недоступно]

    [недоступно]

    [недоступно]

    С/Е

    Эритрея

    230 В

    400 В

    50 Гц

    4

    С/Л

    Эстония

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Эфиопия

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Фарерские острова

    230 В

    400 В

    50 Гц

    3, 4

    К/Э/Ф/К

    Фолклендские острова

    240 В

    415 В

    50 Гц

    4

    Г

    Фиджи

    240 В

    415 В

    50 Гц

    3, 4

    я

    Финляндия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Франция

    230 В

    400 В

    50 Гц

    4

    С/Е

    Французская Гвиана

    220 В

    380 В

    50 Гц

    3, 4

    К/Д/Е

    Габон (Габонская Республика)

    220 В

    380 В

    50 Гц

    4

    С

    Гамбия

    230 В

    400 В

    50 Гц

    4

    Г

    Газа

    230 В

    400 В

    50 Гц

    4

    С/Ч

    Грузия

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Германия

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Гана

    230 В

    400 В

    50 Гц

    3, 4

    Д/Г

    Гибралтар

    230 В

    400 В

    50 Гц

    4

    Г

    Великобритания (GB)

    230 В

    415 В

    50 Гц

    4

    Г

    Греция

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Гренландия

    230 В

    400 В

    50 Гц

    3, 4

    К/Э/Ф/К

    Гренада

    230 В

    400 В

    50 Гц

    4

    Г

    Гваделупа

    230 В

    400 В

    50 Гц

    3, 4

    С/Е

    Гуам

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Гватемала

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Гвинея

    220 В

    380 В

    50 Гц

    3, 4

    К/Ф/К

    Гвинея-Бисау

    220 В

    380 В

    50 Гц

    3, 4

    С

    Гайана

    120 В / 240 В

    190 В

    60 Гц

    3, 4

    А/Б/Д/Г

    Гаити

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Голландия (официально Нидерланды)

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Гондурас

    120 В

    208 В / 230 В / 240 В / 460 В / 480 В

    60 Гц

    3, 4

    А/Б

    Гонконг

    220 В

    380 В

    50 Гц

    3, 4

    Г

    Венгрия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Исландия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Индия

    230 В

    400 В

    50 Гц

    4

    К/Д/М

    Индонезия

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Иран

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Ирак

    230 В

    400 В

    50 Гц

    4

    К/Д/Г

    Ирландия (Eire)

    230 В

    415 В

    50 Гц

    4

    Г

    Ирландия, Северная

    230 В

    415 В

    50 Гц

    4

    Г

    Остров Мэн

    230 В

    415 В

    50 Гц

    4

    К/Г

    Израиль

    230 В

    400 В

    50 Гц

    4

    С/Ч

    Италия

    230 В

    400 В

    50 Гц

    4

    К/Ф/Л

    Ямайка

    110 В

    190 В

    50 Гц

    3, 4

    А/Б

    Япония

    100 В

    200 В

    50/60 Гц

    3

    А/Б

    Иордания

    230 В

    400 В

    50 Гц

    3, 4

    К/Д/Ф/Г/Дж

    Казахстан

    220 В

    380 В

    50 Гц

    3, 4

    К/Ф

    Кения

    240 В

    415 В

    50 Гц

    4

    Г

    Кирибати

    240 В

    [недоступно]

    [недоступно]

    [недоступно]

    я

    Корея, Северная

    220 В

    380 В

    50 Гц

    3, 4

    С

    Южная Корея

    220 В

    380 В

    60 Гц

    4

    К/Ф

    Косово

    230 В

    230 В / 400 В

    50 Гц

    3

    К/Ф

    Кувейт

    240 В

    415 В

    50 Гц

    4

    Г

    Кыргызстан

    220 В

    380 В

    50 Гц

    3, 4

    К/Ф

    Лаос

    230 В

    400 В

    50 Гц

    4

    А/Б/К/Е/Ф

    Латвия

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Ливан

    230 В

    400 В

    50 Гц

    4

    К/Д/Г

    Лесото

    220 В

    380 В

    50 Гц

    4

    М

    Либерия

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Ливия

    230 В

    400 В

    50 Гц

    4

    С/Л

    Лихтенштейн

    230 В

    400 В

    50 Гц

    4

    К/Дж

    Литва

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Люксембург

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Макао

    220 В

    380 В

    50 Гц

    3

    Г

    Македония

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Мадагаскар

    220 В

    380 В

    50 Гц

    3, 4

    С/Е

    Мадейра

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Малави

    230 В

    400 В

    50 Гц

    3, 4

    Г

    Малайзия

    240 В

    415 В

    50 Гц

    4

    Г

    Мальдивы

    230 В

    400 В

    50 Гц

    4

    К/Д/Г/Дж/К/Л

    Мали

    220 В

    380 В

    50 Гц

    3, 4

    С/Е

    Мальта

    230 В

    400 В

    50 Гц

    4

    Г

    Маршалловы Острова

    120 В

    [недоступно]

    [недоступно]

    [недоступно]

    А/Б

    Мартиника

    220 В

    380 В

    50 Гц

    3, 4

    К/Д/Е

    Мавритания

    220 В

    220 В

    50 Гц

    3, 4

    С

    Маврикий

    230 В

    400 В

    50 Гц

    4

    К/Г

    Майотта

    230 В

    [недоступно]

    [недоступно]

    [недоступно]

    С/Е

    Мексика

    127 В

    220 В / 480 В

    60 Гц

    3, 4

    А/Б

    Микронезия, Федеративные Штаты

    120 В

    [недоступно]

    [недоступно]

    [недоступно]

    А/Б

    Молдова

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Монако

    230 В

    400 В

    50 Гц

    4

    К/Э/Ф

    Монголия

    230 В

    400 В

    50 Гц

    4

    С/Е

    Черногория

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Монтсеррат

    230 В

    400 В

    60 Гц

    4

    А/Б

    Марокко

    220 В

    380 В

    50 Гц

    4

    С/Е

    Мозамбик

    220 В

    380 В

    50 Гц

    4

    Х/Ф/М

    Мьянма (бывшая Бирма)

    230 В

    400 В

    50 Гц

    4

    А/К/Д/Г/И

    Намибия

    220 В

    380 В

    50 Гц

    4

    Д/М

    Науру

    240 В

    415 В

    50 Гц

    4

    я

    Непал

    230 В

    400 В

    50 Гц

    4

    К/Д/М

    Нидерланды

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Новая Каледония

    220 В

    380 В

    50 Гц

    3, 4

    К/Ф

    Новая Зеландия

    230 В

    400 В

    50 Гц

    3, 4

    я

    Никарагуа

    120 В

    208 В

    60 Гц

    3, 4

    А/Б

    Нигер

    220 В

    380 В

    50 Гц

    4

    К/Г/Э/Ф

    Нигерия

    230 В

    415 В

    50 Гц

    4

    Д/Г

    Северная Ирландия

    230 В

    415 В

    50 Гц

    4

    Г

    Северная Корея

    220 В

    380 В

    50 Гц

    3, 4

    С

    Норвегия

    230 В

    230 В / 400 В

    50 Гц

    3, 4

    К/Ф

    Оман

    240 В

    415 В

    50 Гц

    4

    Г

    Пакистан

    230 В

    400 В

    50 Гц

    3

    К/Д

    Палау

    120 В

    208 В

    60 Гц

    3

    А/Б

    Панама

    120 В

    240 В

    60 Гц

    3

    А/Б

    Папуа-Новая Гвинея

    240 В

    415 В

    50 Гц

    4

    я

    Парагвай

    220 В

    380 В

    50 Гц

    4

    С

    Перу

    220 В

    220 В

    60 Гц

    3

    Кондиционер

    Филиппины

    220 В

    380 В

    60 Гц

    3

    А/Б/С

    Острова Питкэрн

    230 В

    [недоступно]

    [недоступно]

    [недоступно]

    я

    Польша

    230 В

    400 В

    50 Гц

    4

    С/Е

    Португалия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Пуэрто-Рико

    120 В

    480 В

    60 Гц

    3, 4

    А/Б

    Катар

    240 В

    415 В

    50 Гц

    3, 4

    Г

    Реюньон

    230 В

    400 В

    50 Гц

    4

    С/Е

    Румыния

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Россия (официально Российская Федерация)

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Руанда

    230 В

    400 В

    50 Гц

    4

    К/Дж

    Саба

    110 В

    [недоступно]

    [недоступно]

    [недоступно]

    А/Б

    Сен-Бартельми (неофициально также называемый Сен-Барт или Сен-Бартс)

    230 В

    [недоступно]

    [недоступно]

    [недоступно]

    С/Е

    Сент-Китс и Невис (официально Федерация Сент-Кристофер и Невис)

    230 В

    400 В

    60 Гц

    4

    Д/Г

    Сент-Люсия

    230 В

    400 В

    50 Гц

    4

    Г

    Сен-Мартен

    220 В

    [недоступно]

    [недоступно]

    [недоступно]

    С/Е

    Остров Святой Елены

    230 В

    [недоступно]

    [недоступно]

    [недоступно]

    Г

    Синт-Эстатиус

    110 В / 220 В

    220 В

    60 Гц

    3, 4

    А/Б/К/Ф

    Синт-Мартен

    110 В

    220 В

    60 Гц

    3, 4

    А/Б

    Сент-Винсент и Гренадины

    110 В / 230 В

    400 В

    50 Гц

    4

    А/Б/Г

    Самоа

    230 В

    400 В

    50 Гц

    3, 4

    я

    Сан-Марино

    230 В

    400 В

    50 Гц

    4

    К/Ф/Л

    Сан-Томе и Принсипи

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Саудовская Аравия

    230 В

    400 В

    60 Гц

    4

    Г

    Шотландия

    230 В

    415 В

    50 Гц

    4

    Г

    Сенегал

    230 В

    400 В

    50 Гц

    3, 4

    К/Д/Е/К

    Сербия

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Сейшелы

    240 В

    240 В

    50 Гц

    3

    Г

    Сьерра-Леоне

    230 В

    400 В

    50 Гц

    4

    Д/Г

    Сингапур

    230 В

    400 В

    50 Гц

    4

    Г

    Словакия

    230 В

    400 В

    50 Гц

    4

    С/Е

    Словения

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Соломоновы Острова

    230 В

    [недоступно]

    [недоступно]

    [недоступно]

    Г/И

    Сомали

    220 В

    380 В

    50 Гц

    3, 4

    С

    Сомалиленд

    220 В

    380 В

    50 Гц

    3, 4

    С

    Южная Африка

    230 В

    400 В

    50 Гц

    3, 4

    К/Д/М/Н

    Южная Корея

    220 В

    380 В

    60 Гц

    4

    К/Ф

    Южный Судан

    230 В

    400 В

    50 Гц

    4

    К/Д

    Испания

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Шри-Ланка

    230 В

    400 В

    50 Гц

    4

    Д/Г

    Судан

    230 В

    400 В

    50 Гц

    4

    К/Д

    Суринам

    127 В / 230 В

    220 В / 400 В

    60 Гц

    3, 4

    А/Б/К/Ф

    Свазиленд

    230 В

    400 В

    50 Гц

    4

    М

    Швеция

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Швейцария

    230 В

    400 В

    50 Гц

    3, 4

    К/Дж

    Сирия

    220 В

    380 В

    50 Гц

    3

    К/Э/Л

    Таити

    220 В

    380 В

    50/60 Гц

    3, 4

    С/Е

    Тайвань

    110 В

    220 В

    60 Гц

    4

    А/Б

    Таджикистан

    220 В

    380 В

    50 Гц

    3

    К/Ф

    Танзания

    230 В

    415 В

    50 Гц

    3, 4

    Д/Г

    Таиланд

    230 В

    400 В

    50 Гц

    3, 4

    А/Б/К/О

    Того

    220 В

    380 В

    50 Гц

    4

    С

    Тонга

    240 В

    415 В

    50 Гц

    3, 4

    я

    Тринидад и Тобаго

    115 В

    115/230 В / 230/400 В

    60 Гц

    4

    А/Б

    Тунис

    230 В

    400 В

    50 Гц

    4

    С/Е

    Турция

    230 В

    400 В

    50 Гц

    3, 4

    К/Ф

    Туркменистан

    220 В

    380 В

    50 Гц

    3

    К/Ф

    Острова Теркс и Кайкос

    120 В

    240 В

    60 Гц

    4

    А/Б

    Уганда

    240 В

    415 В

    50 Гц

    4

    Г

    Украина

    230 В

    400 В

    50 Гц

    4

    К/Ф

    Объединенные Арабские Эмираты (ОАЭ)

    230 В

    400 В

    50 Гц

    3, 4

    Г

    Соединенное Королевство (Великобритания)

    230 В

    415 В

    50 Гц

    4

    Г

    Соединенные Штаты Америки (США)

    120 В

    120/208 В / 277/480 В / 120/240 В / 240 В / 480 В

    60 Гц

    3, 4

    А/Б

    Виргинские острова США

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Уругвай

    220 В

    380 В

    50 Гц

    3

    К/Ф/Л

    Узбекистан

    220 В

    380 В

    50 Гц

    4

    К/Ф

    Вануату

    230 В

    400 В

    50 Гц

    3, 4

    я

    Венесуэла

    120 В

    120 В

    60 Гц

    3, 4

    А/Б

    Вьетнам

    220 В

    380 В

    50 Гц

    4

    А/К/Д

    Виргинские острова (Британские)

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Виргинские острова (США)

    110 В

    190 В

    60 Гц

    3, 4

    А/Б

    Уэльс

    230 В

    415 В

    50 Гц

    4

    Г

    Йемен

    230 В

    400 В

    50 Гц

    4

    А/Д/Г

    Замбия

    230 В

    400 В

    50 Гц

    4

    К/Д/Г

    Зимбабве

    240 В

    415 В

    50 Гц

    3, 4

    Д/Г


    >>Вернуться к статьям и информации<<

    Анализ явлений повышения напряжения в электрической сети с высокой концентрацией возобновляемых источников распределенной генерации

    Анализ явлений повышения напряжения в электросетях с высокой концентрацией возобновляемых источников распределенной генерации

    Скачать PDF

    Скачать PDF

    • Артикул
    • Открытый доступ
    • Опубликовано:
    • Айодеджи Стивен Акиниеми 1 ,
    • Кабея Мусаса 1 и
    • Инносент Э. Дэвидсон 1

    Научные отчеты том 12 , Номер статьи: 7815 (2022) Процитировать эту статью

    • 1161 Доступ

    • 3 Цитаты

    • 1 Альтметрический

    • Сведения о показателях

    Предметы

    • Энергетика и технологии
    • Машиностроение

    Abstract

    Доказано, что растущий уровень проникновения возобновляемой распределенной генерации (RDG) в энергосистему оказывает как положительное, так и отрицательное воздействие. Возникновение пониженного напряжения на дальнем конце традиционной распределительной сети (РС) может больше не вызывать опасений при интеграции РДГ в энергосистему. Однако проникновение РДГ в энергосистему может вызвать такие проблемы, как повышение напряжения или перенапряжение и обратные потоки мощности в точке общего присоединения (ТОС) между РДГ и DN. В данной исследовательской работе представлено влияние эффекта повышения напряжения и ограничения обратного потока мощности в энергосистеме с высокой концентрацией RDG. Анализ проводится на образце DN, т. е. тестовой системе с 13 шинами IEEE, с проникновением RDG с учетом наиболее критического сценария, такого как низкое энергопотребление в DN и пиковая подача мощности RDG. Для исследования влияния нарастания напряжения и обратного перетока мощности разработана математическая модель ДН, интегрирующая РДГ. Кроме того, предлагается установить контроллер, включающий алгоритм опережающего управления, на PCC между DN и RDG для регулирования эффектов повышения напряжения и смягчения обратного потока мощности при работе в наихудшем критическом сценарии минимальной нагрузки и максимальной выработки от RDG. Предлагаемая стратегия управления также уменьшает гармонические искажения напряжение-ток, улучшает коэффициент мощности и поддерживает стабильность напряжения на PCC. Моделирование выполняется с использованием программного обеспечения MATLAB/Simulink. Наконец, производителям электроэнергии даны рекомендации по противодействию последствиям повышения напряжения на PCC. Исследование показало, что напряжение на PCC может поддерживаться с высокой концентрацией RDG в наихудшем сценарии без обратного потока мощности и роста напряжения за пределами норм сети.

    Введение

    Интеграция RDG в энергосистему ежедневно расширяется, что может быть связано с политическим регулированием энергетики из-за глобального потепления, растущими экологическими опасениями по поводу неблагоприятного воздействия использования ископаемого топлива, регулярных отключений и отключений электроэнергии. недостаточный доступ сельских жителей к коммунальным сетям и высокая стоимость счетов за электроэнергию 1,2,3 . Традиционная энергосистема по своей сути была радиальной, т. е. потоки энергии были только в одном направлении: от электростанции к сети передачи, распределительной сети и к потребителям. Эти потоки традиционно управляются за счет диспетчеризации генерирующего и сетевого оборудования, такого как трансформаторы РПН, которые могут регулировать сетевые напряжения, т. Е. Уставки напряжения на последнем управляемом трансформаторе перед нагрузками часто устанавливаются на 5–10 % выше номинального. конечного напряжения для компенсации потерь в линии и падения напряжения на линии. Эти потери и связанное с ними падение напряжения, конечно же, зависят от фактических токов, потребляемых нагрузками. Однако введение RDG меняет динамику сети, поскольку потоки мощности могут значительно измениться и потенциально в обоих направлениях. Другими словами, сеть становится активной системой с потоками мощности и напряжениями, определяемыми сочетанием централизованного питания, RDG и нагрузки. Таким образом, при значительном увеличении уровня проплавления крупного РДГ на ППТ возникнет перенапряжение, напряжение на стороне нагрузки будет больше, чем напряжение питания фидера, это называется подъемом напряжения и также может привести к обратному течению напряжения. на сторону подачи фидера, известную как обратный поток мощности. Обратные потоки мощности и рост напряжения усугубляются, когда потребительский спрос самый низкий, а предложение RDG самое высокое, такая проблема может быть критической, особенно на длинных фидерах, таких как сельские районы. Многократное включение и отключение систем РДГ или полное отключение РДГ от сети и другие способы, предложенные в пп. 4,5,6,7,8,9,10,11,12,13,14 в ответ на повышение напряжения и проблемы с обратным потоком мощности могут обеспечить только временную меру. Следовательно, результирующие эффекты могут привести к последующему циклированию сетевого оборудования управления напряжением с сопутствующим воздействием на срок службы активов и техническое обслуживание, могут вызвать частичные/полные отключения или чрезмерное понижение напряжения на дальнем конце DN, повреждение подключенного силового компонента, конечного оборудования и оборудования. нестабильность напряжения 15,16,17 . Следовательно, требуется постоянное решение.

    Аналогичным образом операторы распределительных систем (DSO) сообщают о нескольких технических проблемах, связанных с повышением уровня проникновения интеграции RDG, таких как повышение напряжения, нестабильность напряжения во время нарушения сети, возврат мощности на подстанцию, напряжение-ток. гармонические сигналы и т. д. 18 . Эти проблемы могут сохраняться в течение длительного периода времени, если DSO не будет заранее знать поток мощности с интеграцией RDG, что может привести к серьезному повреждению компонентов / оборудования энергосистемы и нагрузки, подключенной к системе. Чтобы уровень проникновения РДГ сохранялся без отключения от системы, необходимо управлять перенапряжением на РСС. Потоки мощности и профили напряжения традиционной системы распределения электроэнергии не могут оставаться прежними, когда интегрируются значительные объемы распределенной генерации на основе возобновляемых источников энергии. Типичные RDG вводят активную мощность в сеть, увеличение уровня проникновения может вызвать перенапряжение/повышение напряжения на PCC, которое должно регулироваться в соответствии с требованиями IEEE 1547, если объекты должны продолжать работу.

    Состояние работы DN будет иметь жизненно важное значение при рассмотрении крупных РДГ с увеличивающимся уровнем проникновения из-за потенциального повышения напряжения и угрозы обратного потока мощности на PCC. При критическом сценарии малой нагрузки и пиковой выработки РДГ напряжение РСС возрастает, так что глубина подъема напряжения зависит от подачи активной и реактивной мощности от РДГ. Двунаправленный поток энергии от RDG, а также от основной коммунальной сети вызывает ряд трудностей, связанных с профилем напряжения DN, качеством электроэнергии, безопасностью, контролем потока мощности, управлением энергопотреблением, контролем частоты и защитой. Защита и безопасность сети, когда большой RDG подключен к DN, в последние годы вызывали серьезную озабоченность и требуют срочного внимания. RDG подает активную и реактивную мощность в сеть на PCC. Таким образом, точка PCC более активна, чем другие узлы в системе, часто напряжение PCC выше, чем напряжение других сборных шин в сети. Чем больше ПКК становится активной точкой из-за увеличения уровня проникновения РДГ, тем выше будет рост напряжения и угроза обратного перетока мощности на ПКК. При критическом сценарии произойдет превышение требуемого лимита, установленного коммунальной службой. На этом критическом этапе либо РДГ отключается от сети во избежание повреждения других объектов системы, либо регулируются в допустимых пределах рост напряжения и возникновение обратного перетока мощности. Беспрецедентное поведение фидера из-за воздействия большой системы RDG вызвало живой интерес исследователей во всем мире, что привело к разработке аналитических инструментов для исследования этих воздействий с целью разработки мер по смягчению последствий для ограничения некоторых проблем и проблем, связанных с распределением. кормушки.

    Значительное количество исследований было проведено в литературе для оценки влияния повышения напряжения с интеграцией RDG и для обеспечения поддержки сети среди различных регуляторов напряжения. В большей части предшествующей литературы исследователи сосредоточились только на сокращении генерации в DN с интеграцией RDG. Тем не менее, было проведено несколько исследований, направленных на устранение нарушения напряжения. Ссылка 19 установила, что рост напряжения зависит от величины сопротивления линии и фактической подаваемой мощности. С появлением избыточной выработки мощности от RDG может возникнуть необходимость сократить часть активной мощности RDG или поглотить реактивную мощность инверторами RDG, чтобы исключить рост напряжения. Также установлено, что наибольший рост напряжения может иметь место на самой дальней шине после интеграции РДГ в РС. Это также наблюдается в работе. 20 видно, что с увеличением уровня проникновения РДГ в ДН нарастание напряжения увеличивается, и это увеличение нарастания напряжения связано с импедансом линии. Ссылка 21 предложила стратегию фазового сдвига (PSS) для смягчения повышения напряжения и обратного потока мощности. On-Line-Tap-Changer (OLTC) в сочетании с D-STATCOM использовались для смягчения повышения напряжения в DN 22,23 , в то время как 24 предлагали два D-STATCOM и OLTC для регулирования напряжения и уменьшения дисбаланса напряжения в ДН. Ссылка 25 использовал динамическое устройство восстановления напряжения (DVR), в котором используется матричный преобразователь для смягчения проблем с качеством электроэнергии, таких как провалы, скачки напряжения, и получение компенсационной энергии непосредственно от энергосистемы. Ссылками 26,27 установлено, что будет обратная направленность перетока мощности в электрическую сеть с включением РДГ и малым потреблением нагрузки. Ограничение обратного потока мощности в PCC, вызванное высокой концентрацией RDG и минимальной потребностью в мощности в DN, также было подкреплено в обзоре литературы математическим анализом; и было продемонстрировано, что увеличение мощности от РДГ неизбежно вызовет рост напряжения на ТПП. Это повышение напряжения может распространяться по всему фидеру/или источнику, если к основному узлу фидера подключено больше РДГ. Это также предлагается в Ref. 28 , что снижение повышения напряжения может быть достигнуто за счет управления активной и реактивной мощностью с помощью преобразователя источника напряжения.

    Последовательно исследовались характеристики повышения напряжения при переходных замыканиях, когда источники RDG интегрированы в DN. Способность RDG оставаться подключенными к сети в условиях отказа в течение определенного периода времени называется в рассмотренной литературе способностью к пропускной способности при низком напряжении (LVRT) 29,30 . Исследователи предложили различные передовые методы для улучшения проходимости RDG, когда большинство принятых стратегий управления работали в нормальном режиме работы и в условиях неисправности 31 . Реакция RDG на короткое замыкание зависит от типа используемых возобновляемых генераторов, как описано в Refs. 32,33 , при неисправности на клемме РДГ ток короткого замыкания может достигать пяти-шести на единицу (о.е.) номинального напряжения/тока, что может привести к повреждению генератора. Ссылка 34 рекомендовала подход к повышению способности к прохождению при низком напряжении, основанный на управлении, имитирующем индуктивность, для согласования напряжения/тока, который минимизирует ток после короткого замыкания в допустимом диапазоне. Ссылка 35 предложил улучшенную защиту от неисправности для RDG при симметричных и несимметричных неисправностях, схема, в которой доверено управление инвертором и преобразователями на стороне сети для снижения перегрузки по току и подачи реактивной мощности на сторону сети для поддержки восстановления напряжения. Каталожные номера 36,37 разработали оптимальный резистивный тип ограничителя тока короткого замыкания для достижения максимальной способности к прохождению короткого замыкания с помощью RDG, что является эффективной стратегией управления для низкого напряжения для RDG. Кроме того, увеличение уровня проникновения RDG в DN может вызвать кратковременное перенапряжение при быстром замыкании на землю, что может привести к лесному пожару. Это также может привести к срабатыванию некоторых чувствительных устройств защиты от перенапряжения. Эффекты могут быть смягчены стратегией защиты от перенапряжения на основе ограничения напряжения, которая была предложена и разработана с помощью электронной топологии интеллектуальной мощности 38 . Кроме того, в предыдущих исследованиях не проводился всесторонний анализ эффектов повышения напряжения и обратного потока мощности с интеграцией RDG в PCC DN для решения проблем, связанных с повышением напряжения. Однако из-за растущего числа установок RDG в DN необходимо принять новые подходы к управлению напряжением, чтобы смягчить опасения по поводу повышения напряжения. В данной работе представлен анализ эффектов повышения напряжения при включении РДГ в ЗПП РС. Ниже приведены исследовательские вопросы, которыми руководствуется исследование:

    При наличии адекватной информации и понимания того, как интеграция RDG и уровень проникновения будут проявляться в распределительной сети, поскольку это расширит усилия DSO по мониторингу для эффективной и экономичной эксплуатации сети в ответ на возникающие проблемы проникновения RDG в DN . Вклад этой исследовательской работы выглядит следующим образом:

    • В данном исследовании разрабатывается математическая модель распределительной электрической сети с подключенным РДГ. Разработанная модель в дальнейшем используется для исследования влияния повышения напряжения на распределительную электрическую сеть.

    • Разработать опережающий контроллер с ШИМ-алгоритмом управления для нормализации роста напряжения на PCC и уменьшения обратного потока мощности при работе в наихудшем критическом сценарии минимального потребления мощности и максимальной выходной мощности от RDG.

    • Установка DSTATCOM на основе ШИМ на РСС для контроля активной и реактивной мощности.

    Решения, разработанные в данной исследовательской работе, могут быть полезны операторам распределительных сетей и независимым производителям электроэнергии на этапе планирования и монтажа интеграции РДГ. Работа структурирована и состоит из трех разделов. Первый раздел является введением, а во втором разделе обсуждаются методы, которые включают в себя проектирование энергосистемы и RDG, построение математической модели для анализа эффектов повышения напряжения и описание исследуемой испытательной системы. В последнем разделе представлены результаты и обсуждение, которое разделено на подзаголовки, такие как результаты моделирования, концепция повышения напряжения, влияние RDG на распределительную сеть, интеграция RDG по сравнению с повышением напряжения на PCC, методы компенсации повышения напряжения, интеграция RDG и Повышение напряжения на PCC, методы компенсации повышения напряжения, модель подключения компенсатора, анализ сигналов, анализ слабых сигналов и регулирование повышения напряжения, анализ моделирования представлены, а восемь обобщают заключение.

    Методы

    Проектирование энергосистемы и возобновляемая распределенная генерация

    В традиционных или обычных распределительных сетях электроэнергия обычно передается от подстанций к потребителям однонаправленным образом, как показано на рис.  1. Интеграция RDG в энергосистему изменились характеристики системы питания; на самом деле потоки мощности меняются с однонаправленных на двунаправленные. В таблице 1 представлены сводные данные об изменениях в энергосистеме с интеграцией РДГ. Активная и реактивная мощность обычно текут от более высокого потенциала напряжения к более низкому уровню напряжения, отношение реактивного сопротивления к сопротивлению распределительной сети также меньше или равно (1/2), а отношение передающей сети больше больше или равно 10. Следовательно, значение сопротивлений в передающей сети ниже по сравнению с распределительной сетью, это высокое сопротивление в распределительной сети обусловливает падение напряжения на фидерах от передающего конца к приемным нагрузкам.

    Рисунок 1

    Эквивалентная схема системы распределения электроэнергии.

    Изображение полного размера

    Таблица 1 Проект энергосистемы и РДГ.

    Полноразмерная таблица

    Получение математической модели для анализа роста напряжения

    Рассмотрение электрической распределительной сети на рис.  1 для анализа проблем с нарушением ограничения напряжения. Этот фидер состоит из и шин, и к каждой шине подключены нагрузки. Дифференциал напряжения между двумя последовательными шинами зависит от импеданса сегмента линии и потоков активной и реактивной мощности, как показано в уравнении. (1). Где В a и V b представляют собой напряжение на передающем конце и напряжение на принимающем конце, как указано в разделе «Сокращения».

    $${V}_{b-a}-{V}_{b}\cong \frac{{R}_{i}{P}_{i}+{jX}_{i}{Q}_ {i}}{{V}_{b}\cong 1 о.е.},$$

    (1)

    где \({P}_{i}\) и \({Q}_{i}\ ) — поток активной и реактивной мощности через \({i}_{th}\) участок линии, которые зависят от активной и реактивной мощности, потребляемой в фидерных шинах. Если пренебречь потерями мощности, уравнения. (2) и (3) можно вывести.

    $${P}_{b}\cong {P}_{b-a}-{P}_{{t}_{ba}},$$

    (2)

    $${Q}_ {b}\cong {Q}_{b-a}-{Q}_{{t}_{b-a}},$$

    (3)

    где \({P}_{{t}_{b }}\) и \({Q}_{{t}_{b}}\) — активная и реактивная мощности, потребляемые в шине \({i}_{th}\), равные разности между потребляемой мощностью нагрузки (\({P}_{Нагрузка}\, {\text{и}}\, {Q}_{Нагрузка}\)) и выходной мощностью РДГ (\({P }_{RDG}\, {\text{and}}\, {Q}_{RDG}\}), подключенный к этой шине, выводится в уравнениях. (3) и (4). 9{n} Q_{{t_{k} }} } \right) \\ = \,& R_{1} \left( {P_{{t_{1} }} + \cdots + P_{{t_{n} }} } \right) + X_{1} \left( {Q_{{t_{1} }} + \cdots + Q_{{t_{n} }} } \right) + \cdots + R_{b} \ влево( {P_{{t_{b} }} + \cdots + P_{{t_{n} }} } \right) + X_{b} \left( {Q_{{t_{b} }} + \cdots + Q_{{t_{n} }} } \right). \\ \end{align}$$

    (6)

    Из уравнения. (6), когда нет РДГ, мощность, потребляемая нагрузкой, увеличивается, затем напряжение внутренней шины уменьшается по отношению к шине передающего конечного напряжения. Это может привести к падению напряжения на оконечных шинах сети от допустимого диапазона в сценарии высокого спроса. Однако с увеличением уровня проникновения RDG в систему, в часы пиковой выработки RDG и в сценарии с низким спросом мощность, потребляемая на каждой шине, уменьшается, что приводит к обратному потоку мощности через фидер. В этом состоянии \({P}_{{t}_{b}}\) становится отрицательным, и напряжение внутренней шины увеличивается относительно напряжения передающей стороны, что приводит к повышению напряжения. И наоборот, в зависимости от места потребления или подачи мощности в сети, их влияние на профиль напряжения в системе неодинаково. Это очень ясно из уравнения. (6) что активная и реактивная мощность, подаваемая на концевых шинах, протекает через больший импеданс, что может оказывать более существенное влияние на напряжение на этих клеммах. Изменение напряжения может быть выражено в единицах или процентах и ​​с учетом V и S в качестве базовых параметров в уравнении. (7).

    $$\Delta V\приблизительно RP+XQ,$$

    (7)

    где, P и Q – удельная активная и реактивная мощность; R и X — удельные значения импеданса линии. Предельное изменение напряжения на PCC по запросу или на стороне потребителя очень важно для качества электроэнергии в соответствии со стандартом IEEE 1547 std. Стандартный сетевой код IEEE допускает  ± 6 отклонений напряжения на PCC при подключении RDG к электрической сети, в то время как нормы сетевого кода Южной Африки допускают − от 15% до  + 10% (от 0,85 до 1,1 напряжения на единицу) для низкого напряжения и  ± 10 % для среднего и высокого напряжения около номинального значения 39 . Уровень напряжения в точке подключения нагрузки можно исследовать с помощью стандартной системы тестирования фидеров IEEE 13 Node 40,41 на рис. 2.

    Полноразмерное изображение

    Описание тестовой системы

    Модифицированная 13-шинная тестовая система IEEE, показанная на рис. 2, используется в этом исследовательском документе для изучения влияния интеграции RDG в электрическую распределительную сеть, а также для проверки производительности контроллер для регулирования повышения напряжения. 13-шинная тестовая система IEEE представляет собой пример стандартной распределительной сети для анализа профиля напряжения. Он состоит из распределительной сети среднего и низкого напряжения, соединенных между собой трехфазным трансформатором 4,16 кВ/480 В. Эта модель была разработана Комитетом по анализу, вычислениям и экономике энергосистем IEEE Power Engineering Society 9.7153 42,43 . Тестовая система модифицирована и смоделирована как сбалансированная трехфазная в среде MATLAB/Simulink; все подземные линии моделируются как воздушные, потому что в библиотеке Simulink системы Simpower нет подземных кабелей. Нагрузка сети изменена с 480 кВА на 1 МВА, мощность распределительной станции 510 кВА с уровнем напряжения 4,16 кВ, общая протяженность сети 25 км. Подробные параметры системы приведены в «Приложении».

    Результаты и обсуждение

    Моделирование тестовой системы

    Тестовая система смоделирована, измеренное напряжение на шине и графическое представление измеренных параметров напряжения, полученных из системы, показаны в таблице 2 и на рис. 3. Допустимые колебания напряжения в сети руководствуются стандартом IEEE 1547, который допускает  ± 6 вариаций напряжения PCC, и нормами энергосистемы Южной Африки, которые допускают от  − 15% до  + 10% (от 0,85 до 1,1 напряжения на единицу) для низкого напряжения и  ± 10% для среднего и высокого напряжения около номинального напряжение 39,44 . Отмечено, что изменения профиля напряжения системы находятся в установленных пределах от  ± 6 и  − 15% до  + 10%. Однако, если предполагается, что расстояние линии распределения на рис.  1 превышает 25 км, а нагрузка сети больше, чем текущая нагрузка, по аналогии, самые дальние узлы, такие как узел 652 или 680 профиля напряжения в Рис. 3 выйдет за пределы указанного предела напряжения. Следовательно, коммунальные предприятия обычно управляют своими сетями в пределах допустимых диапазонов напряжения и регулируют напряжение в сети с помощью автоматического регулятора напряжения и трансформаторов с переключением ответвлений.

    Таблица 2 Измеренное напряжение базового случая.

    Полноразмерная таблица

    Рис. 3

    Профиль напряжения тестовой системы.

    Изображение в натуральную величину

    Концепция повышения напряжения

    Традиционные распределительные сети, как правило, первоначально спроектированы так, чтобы иметь стабильный профиль напряжения, так что повышение напряжения может не вызывать беспокойства 2 , но в то же время под напряжением, когда RDG сети поток мощности больше не является однонаправленным, так что теперь потоки мощности идут не только от подстанции к самому дальнему узлу системы, но теперь мощность также может течь обратно от самого дальнего узла к подстанции благодаря интеграции RDG. Интеграция RGD определенно повлияет на профиль напряжения системы, потому что сеть больше не является пассивной, а стала активной сетью. Напряжение, генерируемое RDG, должно быть выше по сравнению с напряжением других узлов вокруг PCC, чтобы мощность экспортировалась в другую часть сети. Лучше всего это может быть описано уравнением (7) и параметры уравнения описаны в разделе «Сокращения». Следовательно, напряжение на приемном конце \({(V}_{b})\) может быть выражено в уравнении (8).

    $${V}_{b}\приблизительно {V}_{a}+RP+XQ.$$

    (8)

    Изменение направления потока мощности за счет интеграции РДГ привело к формируемому напряжению на PCC подняться выше напряжения передающей стороны, так что узел, в котором RDG подключен к распределительной сети, станет активной точкой, слабый узел станет активным узлом, дальнейшее увеличение количества RDG и уровней их проникновения также заставит узлы рядом с PCC будут более активными, что приведет к меньшему количеству слабых зон в системе. Следовательно, активные зоны становятся смарт-зонами, дальнейшее увеличение уровней проникновения RDG в конечном итоге приведет к созданию достаточной смарт-точки для контроля всей локальной сети. Чем больше PCC становится активной точкой, тем выше потенциальная угроза повышения напряжения в этой точке, если напряжение в этой точке не регулируется, что можно проанализировать на рис. 4.9.0027 Рисунок 4

    Интеграция RDG в распределительную сеть.

    Увеличенное изображение

    РДГ интегрируется в распределительную сеть через распределительную линию с полным сопротивлением, как показано на рис. 4, номенклатура уравнений схемы определена в номенклатурной таблице. Повышение напряжения на PCC из-за интеграции RDG может быть выражено в уравнении. (9).

    $$\Delta V={V}_{RDG}-{V}_{a}\приблизительно \frac{RP+XQ}{{V}_{RDG}},$$

    (9)

    , где \(P={(P}_{RDG}-{P}_{L})\) и \(Q=(-{Q}_{L}\,\pm\, {Q}_{ РДГ}\)).

    Из уравнения. (9), \({V}_{GEN}\) может быть выражено через единицу в уравнении. (10).

    $$\Delta V={V}_{RDG}-{V}_{a}\приблизительно {R(P}_{RDG}-{P}_{L})+X(-{Q} _{L}\,\pm\, {Q}_{RDG}).$$

    (10)

    Большую часть времени RDG экспортирует активную мощность \((+{P}_{G})\ ) в сеть, а реактивная мощность \((\,\pm\, {Q}_{G})\) также может быть экспортирована или импортирована из/или в сеть при активной нагрузке и реактивной мощности \(( {P}_{L} \text{ и } {Q}_{L})\) потребляются нагрузками. В зависимости от типа РДГ, интегрированного в распределительную сеть, некоторые из них отдают активную мощность в сеть, когда нагрузка, подключенная к системе, снижается ниже мощности генератора, тогда как реактивная мощность может отдаваться или поглощаться в зависимости от настроек схемы возбуждения RDG, такой как синхронный генератор, когда он используется для преобразователя энергии ветра, в то время как асинхронный генератор потребляет реактивную мощность для работы. Солнечная фотоэлектрическая энергия экспортирует реальную мощность в сеть с заданным коэффициентом мощности, поток мощности может происходить в обоих направлениях в зависимости от реальной и реактивной нагрузки системы по сравнению с выходной мощностью генератора и потерями системы.

    Влияние RDG на распределительную сеть

    В этом разделе исследуется влияние RDG на распределительную сеть. РДГ 240 кВт с коэффициентом мощности, равным единице, интегрирован в сеть, показанную на рис. 2, как показано на рис. 5, для удовлетворения определенной нагрузки потребителя, при этом напряжение распределительной подстанции контролируется на уровне 100%. В таблицах 3 и 4 показаны измеренные значения напряжения от каждого узла сети, а на рис. 6 и 7 изображают анализ графического представления результатов моделирования. Отмечено, что профили напряжения сети значительно улучшились с увеличением уровня проникновения интеграции РДГ и находятся в допустимом диапазоне напряжений. Также видно, что напряжение узла 684, к которому подключен RDG (PCC), выше, чем любые другие напряжения сети, как было сказано ранее, как показано на рис. 6 и 7, это происходит из-за подачи активной мощности RDG, что делает конкретное напряжение на шине (PCC) более активным, чем любой другой узел, воздействие заметно на PCC и ближайшем узле в обоих направлениях вокруг PCC. . Профили напряжения находятся в допустимом диапазоне, как указано в стандарте IEEE 1547 и в законе о сетевых правилах Южной Африки о подключении RDG к PCC. Исследование влияния интеграции RDG в энергосистему на основе исследования и моделирования, выполненного с результатами, полученными в этом разделе, подразумевает, что влияние интеграции RDG улучшит профили напряжения распределительной сети и сделает слабый узел/шину/ сеть активна. Следовательно, слабый узел может стать активным узлом с интеграцией RDG, а слабая сеть может стать активной сетью. При улучшении профилей напряжения при интегрировании РДГ, как установлено в результатах (табл. 3, 4, рис. 6, 7) исследования, проведенного в данной работе, первый исследовательский вопрос удовлетворяется таким образом, что влияние РДГ при увеличении уровни проникновения могут быть заметны в энергосистеме.

    Рисунок 5

    Подключение РДГ к распределительной сети.

    Изображение полного размера

    Таблица 3 Измеренное напряжение при (10–40%) RDG.

    Полноразмерная таблица

    Таблица 4 Измеренное напряжение при проникновении РДГ (50–80%).

    Полноразмерная таблица

    Рисунок 6

    Улучшенные профили напряжения DN при (10–40%).

    Изображение полного размера

    Рис. 7

    Улучшенные профили напряжения DN при (50–80%).

    Полноразмерное изображение

    Интеграция РДГ и повышение напряжения на ПКК

    Нагрузка сети остается прежней, а уровни проникновения РДГ в сеть увеличиваются с 240 кВт на шине 684 до 1 МВт, измеренные напряжения на шинах представлены в таблице 5, а графический анализ моделирования показаны на рис. 8. Увеличение уровней проникновения РДГ вызывает обратный поток мощности в сторону распределительной подстанции, как показано на рис. 8, вокруг узлов 675 и 692. Напряжение на шине 684 (PCC) превышает максимально допустимое напряжение. дальность 1,1 о.е. за счет интеграции большого РДГ. Перенапряжение возникает в обоих направлениях, так что мощность течет к распределительной подстанции (см. рис. 7, 8, шины 675 и 69).2), а также на самую дальнюю шину сети (см. рис. 7, 8, шины 611 и 652). Хотя технические характеристики интеграции RDG могут сделать слабую распределительную сеть активной сетью, тем не менее, воздействие большого RDG может вызвать повышение напряжения на PCC и реверсивные потоки мощности, что удовлетворяет второму вопросу исследования. По аналогии, аналогичное явление может произойти при низкой нагрузке и высокой генерации интеграции RDG. Поэтому стоит отметить, что прежде чем рассматривать возможность интеграции РДГ в энергосистему, оператор энергосистемы должен рассмотреть возможность экспорта мощности обратно на подстанцию ​​в случае перегенерации мощности от РДГ, поскольку это приведет к Это идеальный выбор устанавливаемого трансформатора, который может работать с обратным потоком мощности.

    Таблица 5 Измеренное напряжение при уровне проникновения 1 МВт.

    Полноразмерная таблица

    Рисунок 8

    Улучшенные профили напряжения DN при (60–100%).

    Полноразмерное изображение

    Моделирование на рис. 8 удовлетворяет уравнению. (10) таким образом, что RDG экспортирует активную мощность \((+{P}_{G})\) в сеть. Следовательно, с интеграцией RDG угроза понижения напряжения на дальнем конце системы больше не может существовать.

    Дерегулирование энергосистемы, надежное энергоснабжение, качество электроэнергии, удовлетворение спроса потребителей, экономическая ценность и экологическое регулирование выбросов парниковых газов являются одними из основных целей развертывания RGD, интегрированных в энергосистему, которая, как считается, выполняет эти задачи. Следовательно, уравнение (10) может быть далее выражено в уравнении. (11)

    $${P}_{G}\приблизительно \frac{{P}_{RDG}-{V}_{a}+R{P}_{L}-X\left(-{Q}_ {L}\,\pm\, {Q}_{RDG}\right)}{R}.$$

    (11)

    Таким образом, из уравнения (11) можно определить уровень RDG, который может быть интегрирован в распределительную сеть, который зависит от следующего:

    • Напряжение на распределительной подстанции.

    • Уровень напряжения на самой дальней шине.

    • Расстояние сети и размер проводника.

    • Запрос нагрузки внутри сети.

    Существуют критические ситуации, которые могут быть исследованы и приняты во внимание, когда RDG должны быть интегрированы в распределительную сеть для регулирования деятельности RDG в PCC, особенно воздействия на повышение напряжения, такие как:

    • Пиковая нагрузка и Пиковая генерация РДГ.

    • Пиковая нагрузка и низкая генерация RGD.

    • Низкая нагрузка и пиковая генерация RDG.

    • Отсутствие нагрузки и пиковая генерация RDG.

    Если следует рассматривать наиболее критическую ситуацию, когда требуется снижение нагрузки при пиковой генерации RGD, анализ такой ситуации можно выразить с помощью уравнения. (10) и повторно выразить в уравнении. (12). Между тем, если сеть работает с единичным коэффициентом мощности, то уравнение (13) верно. Исходя из этого предположения, уравнение (10) можно повторно выразить в уравнении. (14).

    $${P}_{L}=0, {Q}_{L}=0, \,{\text{и}}\, {P}_{RDG}={P}_{RDG\ , Max},$$

    (12)

    $$\pm\, {Q}_{RDG}=0,$$

    (13)

    $$\Delta {V}_{Critical}= {V}_{RDG\, Max}-{V}_{a}\ приблизительно R{P}_{RDG\, Max}.$$

    (14)

    Из уравнения Из уравнения (14) видно, что нарастание напряжения ТПП зависит от сопротивления (R) распределительных линий и проходной мощности РДГ. Следовательно, если сопротивление линии распределения остается неизменным, уравнение (14) можно повторно выразить в уравнении. (15), из уравнения (15) можно сделать вывод, что величина напряжения в распределительной сети с интеграцией РДГ прямо пропорциональна активной мощности, подаваемой в сеть РДГ.

    $$\Delta {V}_{Critical} \,\alpha\, {P}_{RDG\, Max}.$$

    (15)

    Существует линейная зависимость между активной мощностью, генерируемой РДГ и возникновение подъема напряжения на ТПП. Повышение напряжения будет обременительным и вызовет опасения, когда в сети нет потребности в нагрузке из-за того, что мощность, подаваемая РДГ, будет экспортироваться обратно в распределительную подстанцию, и если это произойдет, это может привести к повреждению оборудования энергосистемы и компоненты неизбежны. Кроме того, возникновение повышения напряжения на PCC из-за влияния уровней проникновения RDG может ограничивать количество и степень, в которой RDG могут быть интегрированы в энергосистему. Приведенное выше утверждение может быть доказано из уравнения (13), который может быть повторно выражен в уравнении. (16).

    $${P}_{RDG\, Max}=\frac{{V}_{RDG\, Max}-{V}_{a}}{R}.$$

    (16)

    Количество RDG, которое можно интегрировать в существующую сеть, будет ограничено пиковым/максимальным напряжением, создаваемым RDG, подключенным к PCC, которое выражается в уравнении. (17).

    $${P}_{RDG\, Max}\le \frac{{V}_{RDG\, Max}-{V}_{a}}{R}.$$

    (17)

    Таким образом, из критической ситуации видно, что сопротивление распределительной линии и повышение напряжения в узлах сети имеют решающее значение для степени проникновения РДГ в распределительную сеть.

    Методы компенсации повышения напряжения

    При интеграции РДГ в распределительную сеть уровень напряжения в системе будет изменен, а потоки мощности станут двунаправленными. С интеграцией RDG в энергосистему падение напряжения может больше не вызывать беспокойства, поскольку активная мощность, подаваемая RDG, приведет к увеличению напряжения в системе. Следовательно, интеграция РДГ представляет собой новую проблему, напряжение в точке общего соединения (ТОП) РДГ выше по сравнению с другими шинами сети. Следовательно, активная мощность увеличивается с увеличением уровня проникновения. Это приводит к увеличению напряжения на PCC, тем самым вызывая рост напряжения. Проблемы с повышением напряжения были отмечены как основная проблема при подключении RDG к распределительным сетям среднего и низкого напряжения 45,46,47,48 . Интеграция крупных RDG в распределительную сеть может вызвать резкое повышение напряжения на PCC, если не будет обеспечено надлежащее регулирование или контроль. Традиционно большинство распределительных подстанций оснащены автоматической стратегией защиты от перенапряжения для защиты оборудования энергосистемы, компонентов и нагрузок от чрезмерного повышения напряжения 49 . Тем не менее, иногда схема защиты может навсегда отключить RDG от сети или также может отключить распределительное электроснабжение от основной сети, что может оказать критическое влияние на нагрузки потребителей, подключенных к системе, и независимых производителей электроэнергии, что приведет к потере доходов. Таким образом, повышение напряжения на PCC с интеграцией RDG можно регулировать с помощью следующих стратегий, которые могут применяться на этапе планирования и реализации интеграции RDG коммунальным предприятием или независимыми производителями электроэнергии в энергосистеме.

    • Снижение сопротивления распределения.

    • Распределительная подстанция Метод контроля напряжения.

    • Ограничение проникновения РДГ.

    • Стратегия компенсации реактивной мощности.

    Снижение сопротивления распределительной линии

    Повышение напряжения на РСС накладывает большие ограничения на интеграцию крупного РДГ в распределительную сеть. Поскольку напряжение прямо пропорционально току, протекающему через сопротивление (закон Ома), это означает, что напряжение увеличивается по мере увеличения тока или сопротивления. Для сети переменного тока импеданс состоит из индуктивности, сопротивления и емкости, регулировкой этих компонентов напряжение увеличивается или уменьшается. Таким образом, падение напряжения в результате импеданса фидера, протекания тока, нагрузки, напряжения трансформатора и источника определяют напряжение на конце фидера. Если объем интеграции RDG в распределительную сеть остается неизменным, таким образом, уравнение. (18) можно вывести из уравнения (16).

    $$\Delta {V}_{Critical}\, \alpha\, R.$$

    (18)

    Уравнение. (18) показывает критическую ситуацию, при которой рост напряжения от проникновения пика RGD прямо пропорционален сопротивлению распределительной линии. Следовательно, при уменьшении сопротивления линии рост напряжения будет значительно снижен. Этот процесс логично осуществить за счет увеличения размеров проводников распределительной сети. Этот метод может оказаться несколько трудным для реализации в существующей системе распределения, но его можно предложить и внедрить в новой сети распределения. Поэтому рекомендуется, чтобы коммунальная компания приняла во внимание снижение сопротивления распределительной линии за счет увеличения размера проводника при строительстве новой распределительной системы, поскольку это позволит интегрировать в систему крупные РДГ.

    Метод контроля напряжения распределительной подстанции

    В традиционной распределительной системе обычно является стандартом поддержание напряжения распределительной подстанции выше номинального значения. Этот процесс выполняется для поддержания сетевого напряжения в допустимом диапазоне, как указано в законе о подключении IEEE 1547 и Южной Африки (\(\,\pm\, 6\) или от 0,85 до 1,1 о.е.). Однако эта ситуация недействительна, когда RGD интегрированы в систему, как исследовано и подтверждено в результате моделирования на рис. 8. Из уравнения. (19), если подачей напряжения от распределительной подстанции можно управлять, то можно регулировать и падение напряжения.

    $${\Delta V}_{Critical}={V}_{RDG\, Max}-{V}_{a}.$$

    (19)

    Этот метод управления подачей напряжения от распределительную подстанцию ​​можно легко реализовать с помощью онлайн-трансформатора с переключением ответвлений (OLTCT). В связи с этим регулирование напряжения возможно в короткой распределительной сети, однако такая практика может быть обременительной в дальней распределительной сети, поскольку в длинной распределительной сети имеется больше трансформаторов, выполнение такой практики может быть неосуществимым. Тем не менее, оптимизируя значение напряжения питания и положение РПН трансформатора, напряжение в системе можно отрегулировать до минимума.

    Ограничение уровня проникновения РДГ

    Возникновение повышений напряжения на РСС из-за интеграции крупных РДГ в распределительную сеть можно регулировать посредством ограничения уровней проникновения интеграции РДГ. Последствие сокращения RDGs может быть выражено в уравнении. (20), это уравнение может быть повторно выражено в уравнении. (21).

    $${P}_{RDG\, Max}\приблизительно {P}_{RDG\, Curtailment}+\frac{{V}_{RDG\, Max-{V}_{a}}}{ R},$$

    (20)

    $$\Дельта {V}_{Критический}\приблизительно {RP}_{RDG\, Max}-{RP}_{RDG\, Укорочение}.$$

    (21)

    Из уравнения. (21) можно заметить, что, сокращая уровни проникновения интеграции РДГ, можно, таким образом, регулировать рост напряжения на РСС. Не всегда возникает критическая ситуация, при которой минимальная нагрузка соответствует пиковой выработке РДГ, поэтому желательно допускать большую интеграцию РДГ на ПХК и сокращать ее всякий раз, когда возникает повышение напряжения до определенного заданного диапазона напряжений. Общий объем ежегодного сокращения РДГ можно определить по соотношению минимальной нагрузки к пиковой выработке РДГ. Единственным недостатком сокращения RDG является сокращение доходов, которое может повлиять на коммунальное предприятие и независимых производителей электроэнергии, поскольку на цену электроэнергии обычно влияет объем требуемой нагрузки. По логике вещей, потеря дохода будет не такой значительной, поскольку сокращение RDG обычно происходит в условиях низкой нагрузки и пиковой выработки RGD. Таким образом, сумма сокращения может быть умеренно низкой.

    Стратегия компенсации реактивной мощности

    Контроль реактивной мощности имеет решающее значение в электрической сети, чтобы избежать пробоя напряжения, нестабильности напряжения и повышения напряжения при возникновении необычных происшествий или непредвиденных обстоятельств на PCC. Повышение напряжения и нестабильность возникают в системе при недостаточной реактивной мощности во время перегенерации RDG, большой нагрузки и помех, таких как сбои в сети 50 . Установив устройства гибкой системы передачи переменного тока (FACTS), такие как статический компенсатор распределения широтно-импульсной модуляции (PWMDSTATCOM), подключенный к PCC большой фермы с возобновляемыми источниками энергии, можно реализовать динамическую компенсацию реактивной мощности и возможность управления повышением напряжения, поскольку чем меньше напряжение на PCC, тем больше нужна реактивная мощность 51 . Это также очень ценно при перебоях в энергосистеме. Реактивная мощность может обеспечиваться механизмами, встроенными в саму сеть, и дополнительными элементами, вводимыми в сеть для балансировки реактивной мощности этой системы 52,53,54 . Метод компенсации FACT должен быть требованием для системы с нелинейными нагрузками и большой интеграцией RDG, чтобы обеспечить поддержку напряжения, смягчить повышение напряжения на PCC и стабильность в случае нарушения сети. В случае необходимости регулирования повышения напряжения на ПКК с большой интеграцией РДГ следует установить компенсирующее устройство на ПКК 9. 7153 55 , который может быть выражен из уравнения. (10) для получения уравнения. (22). Уравнение (22) можно повторно выразить в уравнении. (23) и параметры уравнения описаны в разделе «Сокращения».

    $$\Delta V={V}_{RDG}-{V}_{a}\ приблизительно {R(P}_{RDG}-{P}_{L})+X(\,\pm \, {Q}_{c}-{Q}_{L}\,\pm\, {Q}_{RDG}),$$

    (22)

    где \(\,\pm\, {Q}_{c}\) = реактивная мощность компенсатора (он может генерировать или поглощать реактивную мощность). Повышение напряжения можно легко контролировать с помощью реактивного компенсатора. Когда устройство стратегически установлено на PCC для генерирования или поглощения реактивной мощности, повышение напряжения в этой точке будет сведено к минимуму, это также может обеспечить более высокие уровни проникновения RDG, не опасаясь перенапряжения PCC или повышения напряжения.

    $$\Delta V={V}_{RDG}-{V}_{a}\ приблизительно R\left({P}_{RDG}-{P}_{L}\right)+X{ Q}_{Импорт},$$

    (23)

    где \({Q}_{Импорт}=\,\pm\, {Q}_{c}-{Q}_{L}\, \pm\, {Q}_{RDG}. \)

    Если необходимо рассмотреть критическую ситуацию и сеть работает с единичным коэффициентом мощности, уравнение. (23) может быть повторно выражен в уравнении. (24).

    $$\Delta {V}_{Critical}\приблизительно R{P}_{RDG\, Max}+X{Q}_{Import}.$$

    (24)

    RDG всегда экспортируют активную мощность \(({+P}_{RDG})\). Таким образом, он также может экспортировать или импортировать реактивную мощность \({(\,\pm\, Q}_{RDG})\) в зависимости от параметров RDG, например, синхронный генератор может импортировать мощность при 0,96, тогда как ветряная турбина с некомпенсированным асинхронным генератором может импортировать мощность с коэффициентом мощности около 0,9. При этом нагрузка потребляет как активную \(({P}_{L})\), так и реактивную \(({Q}_{L})\) мощность. Компенсаторы могут отдавать или поглощать реактивную мощность \((\,\pm\, {Q}_{c})\) в зависимости от возникновения повышения напряжения на PCC. Из уравнения (24), можно сделать вывод, что увеличение количества импортируемой реактивной мощности приведет к регулированию роста напряжения на PCC. Чем выше отрицательное значение \((X{Q}_{Import})\), тем ниже снижение повышения напряжения на PCC, это утверждение будет проверено при моделировании, проведенном в следующем разделе.

    Моделирование компенсатора

    В этом разделе выполняется компенсация системы, чтобы смягчить повышение напряжения на PCC при интеграции большого RDG в распределительную сеть. Статический компенсатор распределения широтно-импульсной модуляции (PWMDSTATCOM) подключен к тестовой системе на рис. 5 в PCC, чтобы уменьшить рост напряжения за счет генерации / поглощения реактивной мощности в системе. Параметры PWMDSTATCOM сгруппированы в две категории: вкладка «Питание» и «Управление». Номинальные характеристики преобразователя, ток, номинальное напряжение, напряжение в звене постоянного тока, импеданс и номинальная емкость указаны на вкладке мощности, а на вкладке управления представлены режимы работы (управление переменной и напряжением) и наклон, которые контролируют крутизну (регулятор усиления Kp и Ki). . PWMDSTATCOM — это устройство компенсации реактивной мощности с питанием от цепи, которое способно производить и/или поглощать реактивную мощность таким образом, что точные данные сети контролируются для изменения выходного напряжения 56 . Он выпрямляет входное напряжение постоянного тока (DC) в выходном напряжении переменного тока, чтобы дополнить активную и реактивную мощность, требуемую системой 57 . Схематическое представление PWMSTATCOM и модель подключения к PCC изображены на рис. 9, 3-фазный источник напряжения \({(V}_{ga}, {V}_{gb}, \, \text{and}\, { V}_{gc})\) представляет собой систему переменного тока, которая последовательно соединена с линией передачи, \(({L}_{g})\) представляет собой индуктивность линии, в то время как сопротивление и трансформатор считаются незначительными . Контролируя реальную мощность системы, \(({V}_{dc})\) можно регулировать. \(({V}_{dc})\) поддерживается источником постоянного тока, который может быть источником энергии постоянного тока, таким как батареи, и \(({P}_{s})\) компенсирует устройство потеря мощности.

    Рисунок 9

    Подключение PWMDSTATCOM к PCC.

    Изображение полного размера

    Электрические узлы подключения PWMDSTATCOM к 3-фазному переменному току составляют PCC, и напряжение в этой точке равно \(({V}_{sa}, {V}_{sb} \, \ текст{и}\, {V}_{sc})\). Вход фазовой автоподстройки частоты PLL берется от PCC, и 3-фазные нагрузки также питаются от PCC. 3-фазные фильтры RLC соединены шунтом с PWMDSTATCOM на PCC для фильтрации нежелательных гармоник тока, амплитуды и частоты сигналов напряжения нагрузки от поступления в сеть. PWMDSTATCOM имеет характеристики постоянного тока при пониженном/повышенном напряжении, ниже/выше границы, что позволяет PWMDSTATCOM обеспечивать постоянную реактивную мощность 57,58 . Соотношение между переменным током сетевого напряжения и напряжением на клеммах со стороны переменного тока PWMDSTATCOM предполагает влияние потока реактивной мощности. Когда напряжение на клеммах контакта PWMDSTATCOM выше напряжения сети, PWMDSTATCOM подает реактивную мощность в сеть, а PWMSTATCOM действует как конденсатор. Как только напряжение PWMDSTATCOM ниже напряжения переменного тока, PWMDSTATCOM работает как индуктор и поток реактивной мощности меняется на противоположный, когда напряжение сети равно напряжению PWMDSTATCOM, обмен энергией не происходит 59,60 . Моделирование динамического регулирования напряжения PWMDSTATCOM в PCC включает линеаризацию нелинейных элементов схемы в рабочей точке PWMDSTATCOM и когда поведение становится нелинейным в PCC. Моделирование разделено на две части: первое моделирование сигнала представляет собой динамическую характеристику напряжения PWMDSTATCOM, которая получается путем подачи слабого (переменного) сигнала поверх рабочих точек постоянного тока, называемых большим сигналом, а второе моделирование предназначено для получения рабочей точки постоянного тока PWMDSTATCOM. в PCC называется малым сигналом.

    PWMDSTATCOM динамическое напряжение (большой сигнал)

    Напряжение на РСС \(({V}_{sa}, {V}_{sb} \, \text{а}\, {V}_{sc} )\) регулируются PWMDSTATCOM с \(({i}_{La}, {i}_{Lb }\, \text{and}\, {i}_{Lc})\), а \(( {i}_{a}, {i}_{b} \, \text{и}\, {i}_{c})\) контролируются. Связь представлена ​​в уравнениях. (25)–(30), где \(\left({V}_{null}\right)\) — напряжение нейтральной точки системы переменного тока относительно средней точки звена постоянного тока VSC. Когда рассматривается пространственный вектор сбалансированной тройки, синусоидальная функция получается в (31), \((\widehat{f})\), (θ 0 ) и ( w ) — амплитуда, фазовый угол и угловая частота. Синусоидальная функция пространственного вектора дана в уравнении. (32), уравнения. (25) и (26) умножаются с обеих сторон на уравнение. (32) и добавил к уравнению. (33). Пространственный вектор не содержит \(({V}_{null})\), поэтому уравнения (25)–(27) складываются, чтобы получить уравнение (34).

    $${V}_{sa}={L}_{g}\frac{{di}_{ga}}{dt}+{V}_{ga}+{V}_{null}, $$

    (25)

    $${V}_{sb}={L}_{g}\frac{{di}_{gb}}{dt}+{V}_{gb}+{ V}_{null},$$ 9{t}}+{\theta}_{0}-\frac{4\pi} }{3}\right).$$

    (35)

    Когда уравнение (35) умножается на уравнение. (32), уравнение (36) получается. {jp}\), чтобы получить уравнения. (41) и (42). Где \(\left(w=\frac{dp}{dt}\right)\) и (w) управляется контуром фазовой автоподстройки частоты (PLL) на основе уравнения. (43). \([w\left(t\right)]\) в уравнении. (43) представляет собой ненулевое значение устойчивого состояния, когда \(\left({V}_{sd}\right)\) устанавливается на ноль. Динамическая система представлена ​​уравнениями. (39)–(43), где \(\left({V}_{sq}\right)\) — выход, \(\left({I}_{d}\right)\) и \( \left({I}_{q}\right)\) управляются вводом \(\left({I}_{Id}\right)\) и \(\left({I}_{Iq}\right )\) являются входами возмущения. Следовательно, динамическая переменная \(\left(w\right)\) зависит от рабочей точки, но для дальнейшего уточнения рабочей точки \(\left({V}_{sq}\right)\) заменяется для в уравнениях. (39{t} }} + \theta_{0} — p} \right).$$

    (44)

    PWMDSTATCOM динамическое напряжение (слабый сигнал)

    Динамическое напряжение на PCC (слабый сигнал) может быть получено из уравнения (41)–(43) вокруг стационарной рабочей точки. Пусть возмущенная переменная определена ниже, если \(\tilde{p}/{p}_{0}\ll 1\), то уравнение. (46) получается. Из (46) возмущенная переменная подставляется уравнениями в (48)–(50). Замените \({\widehat{V}}_{g}\,\text{cos}{p}_{0}\) и \({\widehat{V}}_{g}\,\text{ cos}{p}_{0}\) в уравнениях. (49) и (50) из (47) и (48). Точно так же, возмущенный уравнения. (45) заменяется в уравнениях. (43) и (44) и уравнение. (50) выводится. Преобразование Лапласа уравнений (49)–(51) дали уравнения. (52) и (53). Уравнения. (49)–(51) и его преобразования Лапласа (52)–(54) описывают линейную систему, которая является эквивалентом слабого сигнала системы, описываемой уравнениями. (41)–(43). Динамика \({\widehat{V}}_{sd}(s)\) с точки зрения \({\widehat{I}}_{gd}(s)\) и \({\widehat{I }}_{gq}(s)\) можно получить, исключив \({\widehat{V}}_{sq}(s)\) в (38) и (39), то \(\widehat{p}\) можно подставить в (37) таким образом, (40) получается. Где \({G}_{d}(s)\) и \({G}_{q}(s)\) — передаточная функция, параметры которой равны \({I}_{gd}0\) и \({I}_{gq}0\). \({I}_{d}=0\), \({I}_{d0}={\widehat{I}}_{d}=0\), затем СТАТКОМ обменивается небольшим количеством реальной энергии с PCC, так что \({P}_{s}=0\) и мощность на стороне постоянного тока \({P}_{потеря}= {VDC}_{потеря}\). На основании уравнений. (39) и (40), уравнения. (56)–(59). Когда \({\widehat{I}}_{gd}\) и \({\widehat{I}}_{gq}\) из уравнений. (58) и (59{\left( s \right)} }} }} }}_{нагрузка \,воздействие}.$$

    (60)

    Регулирующие возможности PWMDSTATCOM

    Работа регулирования PWMDSTATCOM и схема управления показаны на рис. . 10 и 11 61 , где (V2) — напряжение PWMDSTATCOM, а (V1) — напряжение PCC. Если напряжение (V2) ниже, чем (V1), то ток в катушке индуктивности немного смещен от напряжения (V1), создающего индуктивный ток, тогда (Qs) становится положительным и ПВМДСТАТКОМ поглощает реактивный. Когда напряжение PWMDSTATCOM превышает напряжение PCC, ток на катушке индуктивности немного смещается от напряжения V1, которое обеспечивает емкостной ток, тогда (Qs) становится отрицательным, и PWMDSTATCOM производит реактивную мощность. Когда напряжение PWMDSTATCOM равно напряжению PCC, ток через катушку индуктивности равен нулю и, следовательно, нет обмена энергией 62 .

    Рис. 10

    PWMDSTATCOM Питание.

    Полноразмерное изображение

    Рис. 11

    PWMDSTATICOM и его система управления.

    Полный размер

    Напряжение 3-3 (В 1 ) соответствует контуру фазовой автоподстройки частоты (ФАПЧ), механизмам прямой оси и квадратурной оси 3-3 переменного тока, таким как d , В к , я d , и I q ) конфигурируются выходом PLL (угол θ  8  ). Измеренные (d) и (q) механизмы (переменного) напряжения/тока прямой последовательности, составленные из (постоянного) напряжения ( В постоянного тока ) контролируются. Внешний контур регулирования состоит из регулятора напряжения переменного тока и регулятора напряжения постоянного тока. Опорный ток ( I qref ) для регулятора тока с выхода регулятора напряжения переменного тока ( I q  = ток в квадратуре с напряжением, которое управляет потоком реактивной мощности). Опорный ток (I dref ) для регулятора тока с выхода регулятора напряжения постоянного тока ( I d  = активный ток в фазе с напряжением), который управляет потоком в фазе с напряжением . Система внутреннего контура регулирования тока, состоящая из регулятора/или регулятора тока, которые управляют постоянным током (\({I}_{d})\), квадратурным током (\({I}_{q})\ ), а также активной и реактивной мощности. Величина и фаза напряжения, генерируемого преобразователем PWMDSTATCOM ( V 2 d V 2 q ) from the (I dref ) are being controlled by current regulator, while DC voltage regulator and the AC voltage regulator ( в режиме управления напряжением) производит ( I qref ) опорные токи. Регулятор прямого действия, прогнозирующий выходное напряжение, В 2 2 d V 2 q ) from measurement V 1 ( V 1 d V 1 q ) and the leakage reactivity of the transformer assist the регулятор тока. Изменение реактивной мощности достигается с помощью преобразователя источника напряжения, подключенного к вторичной обмотке трансформатора связи. Преобразователь источника напряжения использует силовые электронные устройства с принудительной коммутацией (GTO, IGBT или IGCT) для создания напряжения ( В 2 ) от источника постоянного напряжения. Существует два способа использования PWMDSTATCOM: контроль реактивной мощности и режим регулирования напряжения. Когда PWMDSTATCOM находится в режиме управления реактивной мощностью, его реактивная мощность поддерживается постоянной. В режиме регулирования напряжения, если реактивный ток остается в пределах минимальных значений тока (- Imax, Imax), определяемых номинальным значением преобразователя, напряжение регулируется до опорного напряжения Vref. Однако падение напряжения обычно используется в пределах от 1 до 4 % при максимальной выходной реактивной мощности, а вольт-амперная характеристика имеет наклон, указанный на рис. 12 9.7153 63 вольт-амперная характеристика указана в уравнении 60 . Индуктивный ток генерируется, когда ток (I) больше нуля, в то время как емкостной ток создается, когда генерируемый ток меньше нуля, а реактивный ток возникает, когда ток равен нулю, как показано на рис. 12.

    $${\text{V }} = {\text{Vref}} + {\text{ Xs I}}{.}$$

    (61)

    Рисунок 12

    Функция напряжения/тока.

    Изображение с полным размером

    Путем регулировки фазового угла и точки отсчета можно изменять напряжение на шине при параллельном подключении PWMDSTATCOM. Когда напряжение сети находится на высокой стороне или имеет более низкое значение над границей, PWMDSTATCOM ведет себя в своих характеристиках постоянного тока. Он может создавать реактивную мощность на границе, такую ​​как емкостная и индуктивная компенсация, и независимо контролировать свой выходной ток в пределах номинального максимального емкостного или индуктивного диапазона величины напряжения сети переменного тока.

    Регулирование повышения напряжения РСС

    С учетом распределительной сети – с большим проникновением РДГ через РСС. В случае, когда мощность РДГ составляет 80 % от его номинальной мощности, будет иметь место повышение напряжения на РСС. Это должно регулироваться для непрерывной работы RDG, как указано в IEEE 1457–2018 и сетевых кодексах Южной Африки. В противном случае RDG следует отключить в соответствии со стандартом сети IEEE 1457–2014. Когда RDG работает в 90% от его номинальной номинальной мощности и подается на шину 684, наблюдаемые результаты показаны на рис. 13a–c. Повышение напряжения происходит до 1,13 о.е., как показано на рис. 13а, без подключения PWMDSTATCOM к системе, что неприемлемо, максимально допустимое напряжение на PCC составляет 1,1 о.е., как указано напряжением PCC в Южной Африке с интеграцией RDG. Работа PWMDSTATCOM показана на рис. 13b,c, во время повышения напряжения режим работы PWMSDTATCOM изменяется с коэффициента мощности, равного единице, на режим регулирования напряжения, чтобы смягчить повышение напряжения на PCC до приемлемого диапазона в относительно требований стандарта IEEE 1547 и сетевого кода Южной Африки. В режиме регулирования напряжения наблюдается, что PWMDSTATCOM вырабатывает реактивную мощность от — 0,3 кВар до — 0,02 в течение 0,4 с, чтобы поддерживать напряжение PCC на уровне 1,1 о.е. 0,8 с, как показано на рис. 13b, чем больше реактивной мощности генерируется для PCC с помощью PWMDSTATCOM, тем меньше случаев повышения напряжения и, наконец, напряжение PCC поддерживается на уровне 1,09.pu, как показано на рис. 13c, между 0,4 и 0,8 с. Таким образом, напряжение PCC находится в приемлемом диапазоне в соответствии с требованиями стандарта IEEE 1547 и норм энергоснабжения Южной Африки. Сеть принимает более высокий уровень проникновения РДГ до 120% с регулированием напряжения на РСС без нарушения норм сетевых правил, в отличие от нарушения сетевых норм при 80% проникновении без регулирования напряжения на РСС. На рис. 13d–f показаны результаты моделирования, когда PCC заменяется с шины 684 на шину 675, чтобы наблюдать влияние RDG. Повышение напряжения происходит между 0,2 и 0,4 с до 1,15 о. е. при уровне проникновения RDG 85 %, как показано на рис. 13d, но реактивная мощность генерируется PWMDSTATCOM для PCC, чтобы поддерживать напряжение в пределах допустимого уровня, как показано на рис. 13e. . PWMDSTATCOM поддерживает напряжение PCC на уровне 1,1 о.е., как показано на рис. 13f, в то время как уровни проникновения 130% достигаются без нарушения правил сети, в отличие от повышения напряжения при уровне проникновения 85% без регулирования PCC. Напряжение, протекающее через сетку, составляет 1,021 о.е., как показано на рис. 13g, что находится в допустимом диапазоне.

    Рисунок 13

    ( a ) Повышение напряжения на шине 684 с проникновением RDG на 80%, ( b ) реактивная мощность, генерируемая PWMDSTATCOM для минимизации повышения напряжения на PCC, ( c ) регулирование повышения напряжения на PCC с PWMDSTATCOM, ( d ) повышение напряжения на шине 675 с проникновением RDG на 85%, ( e ) реактивная мощность, генерируемая PWMDSTATCOM для регулирования повышения напряжения на PCC, ( f ) регулирование напряжения на PCC с PWMDSTATCOM и ( g ) напряжение сети во время регулирования PCC.

    Увеличить

    Заключение

    В работе разработана математическая модель распределительной электрической сети с РДГ-проходкой. Разработанная модель в дальнейшем использовалась для исследования влияния повышения напряжения и обратного потока мощности на электрическую распределительную сеть. Усовершенствованный контроллер с ШИМ-алгоритмом управления также использовался для нормализации роста напряжения на PCC и смягчения проблемы обратного потока мощности при работе в наихудшем критическом сценарии минимальной нагрузки и максимальной выходной мощности от RDG. Первоначально моделирование, проведенное в статье, показало, что интеграция RDG в распределительную сеть улучшает профиль напряжения энергосистемы. Однако при рассмотрении вопроса об интеграции крупного RDG может возникнуть потенциальная угроза повышения напряжения на PCC. В этом случае коммунальное предприятие или независимые производители электроэнергии должны рассмотреть возможность установки усовершенствованного контроллера на PCC, например, DSTATCOM на основе ШИМ, для регулирования повышения напряжения. Для дальнейшего улучшения качества электроэнергии крупной интеграции RDG в PCC в качестве будущего направления исследований можно рассмотреть модель онлайн-коммуникации для мониторинга повышения напряжения, когда оно выходит за пределы, для непрерывного измерения напряжений, токов и фазовых сдвигов с использованием качества напряжения. анализаторы. Можно разработать систему автоматики с датчиком напряжения, зависящую от выработки от установки РДГ и сетевого напряжения при небалансе электропотребителей по разным фазам.

    Сокращения

    \(\шляпа{V}_{а}\) :

    Отправка конечного напряжения

    \(\шляпа{V}_{b}\) :

    Напряжение на приемной стороне

    Р:

    Сопротивление линии

    Х:

    Реактивное сопротивление линии

    \(\широкая шляпа{I}\) :

    Ток протекает по линии

    Ф:

    Фактическая мощность, проходящая через сеть к нагрузке

    Вопрос:

    Реактивная мощность, проходящая через сеть к нагрузке

    \(P_{Загрузка}\) :

    Реальная мощность нагрузки

    \(Q_{Загрузка}\) :

    Реактивная мощность нагрузки

    \(П_{РДГ}\) :

    Активная мощность возобновляемой распределенной генерации

    \(Q_{RDG}\) :

    Возобновляемая реактивная мощность распределенной генерации

    Р л :

    Активная мощность нагрузки

    Q л :

    Реактивная мощность нагрузки

    \(R + jX\) :

    Полное сопротивление линии

    \ (\ влево ( {\ шляпа {е}} \ вправо) \) :

    Амплитуда линии на нейтраль

    \(ш_{0}\) :

    Частота переменного тока

    \(\тета_{0}\) :

    Фазовый угол

    ( В ноль ):

    Напряжение нейтральной точки сети переменного тока

    ( В кв ):

    Выход напряжения

    ( я д ) и ( я q ):

    Вход управления

    ( я Идентификационный номер ) и ( I Iq ):

    Входы помех

    В:

    Положительная последовательность напряжения

    Vref:

    Опорное напряжение

    Xs:

    Сопротивление наклону/падению

    И:

    Реактивный ток

    I > 0:

    Индуктивный ток

    Каталожные номера

    1. «>

      Хан, М. Н. и др. Бестрансформаторные инверторные топологии для однофазных фотоэлектрических систем: сравнительный обзор. IEEE J. Emerg. Сел. Верхний. Силовой электрон. 8 (1), 805–835 (2020).

      Артикул Google ученый

    2. Решикешан С. М., Маттисен С. Л., Иллиндала М. С., Ренджит А. А. и Ройчоудхури Р. Автономное регулирование напряжения с помощью распределенных фотоэлектрических инверторов с минимальными межузловыми помехами. IEEE Trans. инд. заявл. 57 (3), 2058–2066 (2021).

      Артикул Google ученый

    3. Бадал, Ф. Р., Дас, П., Саркер, С. К. и Дас, С. К. Исследование по вопросам управления при интеграции возобновляемых источников энергии и микросетях. Прот. Мод управления. Система питания 8 (4), 1–27 (2019).

      Google ученый

    4. «>

      Меммель, Э. и др. Прогноз отключения возобновляемых источников энергии в распределительных сетях с учетом неопределенностей. IEEE Access 9 , 60828–60840 (2021 г.).

      Артикул Google ученый

    5. Джахангири, П. и Алипрантис, округ Колумбия. Распределенное управление напряжением/варом с помощью фотоэлектрических инверторов. IEEE Trans. Система питания 28 (3), 3429–3439 (2013).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    6. Турицын К., Сульк П., Бакхаус С. и Чертков М. Варианты управления реактивной мощностью распределенных фотоэлектрических генераторов. Проц. IEEE 99 (6), 1063–1073 (2011).

      Артикул Google ученый

    7. Ким, Ю., Ан, С., Хван, П., Пё, Г. и Мун, С. Координированное управление РГ и устройствами регулирования напряжения с использованием алгоритма динамического программирования. IEEE Trans. Система питания 28 (1), 42–51 (2013).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    8. Доуэлл, Дж. и Пинсон, П. Очень краткосрочные вероятностные прогнозы ветровой энергии с помощью разреженной векторной авторегрессии. IEEE Trans. Smart Grid 7 (2), 763–770 (2016).

      Google ученый

    9. Боллен, М. Х. и Саннино, А. Управление напряжением с распределенной генерацией на основе инвертора. IEEE Trans. 20 (1), 519–520 (2005).

      Google ученый

    10. Карвальо, П. М., Коррейя, П. Ф. и Феррейра, Л. А. Управление распределенной выработкой реактивной мощности для снижения повышения напряжения в распределительных сетях. IEEE Trans. Система питания 23 (2), 766–772 (2008).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    11. «>

      Дешмукх С., Пахва А. и Натараджан Б. Управление напряжением/реактивной реактивной мощностью в распределительных сетях посредством подачи реактивной мощности через распределенные генераторы. IEEE Trans. Умная сеть электроснабжения. 3 (3), 1226–1234 (2012).

      Артикул Google ученый

    12. Сансаватт, Т., Очоа, Л. Ф. и Хар, Г. П. Интеллектуальное децентрализованное управление DG для управления напряжением и тепловыми ограничениями. IEEE Trans. Система питания 27 (3), 1637–1645 (2012).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    13. Дегефа, М. З., Лехтонен, М., Миллар, Р. Дж., Алахяивяля, А. и Са, Э. Оптимальные стратегии управления напряжением для активной работы распределительной сети на сутки вперед. Электр. Система питания Рез. 127 , 41–52 (2015).

      Артикул Google ученый

    14. «>

      Цю, Х., Гу, В. и Ю, Ф. Двухуровневая распределенная оптимизация для надежной диспетчеризации микросетей с совместной индивидуальной и коллективной прибылью. IEEE Trans. Поддерживать. Energy 12 (3), 1525–1538 (2021).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    15. Elavarasan, R.M. et al. Всесторонний обзор развития возобновляемых источников энергии, проблем и политики ведущих штатов Индии с международной точки зрения. IEEE Access 8 , 4432–74457 (2020 г.).

      Google ученый

    16. Гао, Х., Чен, Дж., Диао, Дж. и Чжан, Дж. Метод анализа чувствительности на основе HEM для быстрой оценки стабильности напряжения в распределительной сети. Доступ IEEE 9 , 13344–13353 (2021).

      Артикул Google ученый

    17. «>

      Сюй, С., Сюэ, Ю. и Чанг, Л. Обзор функций поддержки энергосистемы для распределенных источников энергии на основе инверторов — стандарты, алгоритмы управления и тенденции. IEEE Open J. Power Electron. 2 , 644–1314 (2021).

      Артикул Google ученый

    18. Ван, стр. и др. Эквивалентная модель многотипных распределенных генераторов при неисправностях с методом быстрого итерационного расчета на основе усовершенствованного алгоритма PSO. Прот. Мод управления. Система питания 29 (9), 1–12 (2021).

      КАС Google ученый

    19. Сингх, Н.К., Эльрайя, А. и Ваник, М.З. Анализ повышения напряжения и оптимальная стратегия ограничения солнечной электростанции для его смягчения. В IEEE PES Innovative Smart Grid Technologies Europe (ISGT-Europe) , 610–614 (2020).

    20. «>

      Маткар Г., Дхир Д. К., Виджай А. С. и Сурьянараяна Д. Простой математический подход к оценке влияния проникновения солнечных фотоэлектрических систем на профиль напряжения распределительной сети. В Национальная конференция по силовой электронике (NPEC) , 209–214. (Пуна, 2017).

    21. Дхавал, Ю. Р. и Саураб, Н. П. Стратегия фазового сдвига для смягчения локального повышения напряжения в распределительной сети с большим количеством фотоэлектрических модулей. В Международная конференция IEEE по энергосистемам (ICPS) , 1–6 (Харагпур, 2021).

    22. Зад, Б. Б., Лобри, Дж., Валле, Ф. и Дюрье, О. Улучшение характеристик устройства РПН при регулировании напряжения в распределительных сетях среднего напряжения. В Международная конференция и выставка по распределению электроэнергии (CIRED) , 0496 (Стокгольм, 2013).

    23. Кеун С. и др. Общий и простой метод принятия решения об уровне проникновения ДГ с учетом регулирования напряжения при распределении. Энергия 6 (9), 1–13 (2013).

      Google ученый

    24. Николаос, Э., Томас, В., Карлос, Г., Том Де, Р. и Йохан, Д. Схема координированного управления напряжением для фламандских распределительных сетей низкого напряжения с использованием трансформаторов РПН и D-STATCOM. Международная конференция IET по разработкам в области защиты энергосистем (DPSP) , 1–6 (Копенгаген, 2014 г.).

    25. Луис, Р. М. и др. Линейно-развязанное управление динамическим восстановителем напряжения без накопления энергии. Энергия 8 (10), 1–18 (2020).

      Google ученый

    26. Игорь, С. Т., Густаво, Ф. Н. и Чигуэру, Т. Теоретические и экспериментальные исследования по определению нарушения напряжения, обратного электрического тока и потерь в потребителях, подключенных к низковольтной электросети. Энергия 12 (23), 1–20 (2019).

      Google ученый

    27. Эдоардо, Д., Марко, П., Фердинанда, П. и Антонелло, М. Координированное управление напряжением для снижения перенапряжения в распределительных сетях низкого напряжения. Энергия 3 (8), 1–20 (2007).

      Google ученый

    28. Дилини А., Джагадиш П., Шангари К. Р. и Рейасудин Б. К. Оценка эффективности управления солнечными фотоэлектрическими инверторами для снижения перенапряжения в распределительных сетях среднего напряжения. Энергия 10 (12), 1–14 (2021).

      Google ученый

    29. Шакир, Д. А., Фахад, С. М., Шафиулла, М., Фахад, А. А. и Ибрагим, М. Э. Проблемы интеграции в сеть ветровой энергии: обзор. IEEE Access 8 , 10857–10878 (2020 г.).

      Артикул Google ученый

    30. «>

      Махела, О. П., Гупта, Н., Хосрави, М. и Патель, Н. Всесторонний обзор низковольтной езды с помощью методов интегрированного в сеть ветряного генератора. IEEE Access 7 ,

    31. (2019 г.).

      Артикул Google ученый

    32. Варгас У. и Рамирес А. Расширенная модель гармонического домена генератора ветровой турбины для анализа гармонических переходных процессов. IEEE Trans. Мощность Делив. 31 (3), 1360–1368 (2016).

      Артикул Google ученый

    33. Гловер, Дж. Д., Сарма, М. С. и Овербай, Т. Анализ и проектирование энергосистем, версия SI (Cengage Learning, 2012).

      Google ученый

    34. Эль-Саттар, А., Саад, Н. и Эль-Дейн, М.С. Динамическая реакция ветровой турбины с переменной скоростью асинхронного генератора с двойным питанием при неисправности. Электр. Система питания Рез. 78 (7), 1240–1246 (2008).

      Артикул Google ученый

    35. Чжу, Д. и др. Управление эмуляцией индуктивности для ветряной турбины на основе DFIG для преодоления неисправностей сети. IEEE Trans. Силовой электрон. 32 (11), 8514–8525 (2017).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    36. Мохаммади, Дж., Ваез-Заде, С., Афшарниа, С. и Фарханги, С. Усовершенствованная стратегия преодоления неисправности для ветряных турбин с двойным питанием от асинхронного генератора как при симметричных, так и при асимметричных повреждениях сети. Продление ИЭТ. Генератор энергии. 10 (8), 1114–1122 (2016).

      Артикул Google ученый

    37. Надери С. Б., Негневицкий М., Джалилян А., Хаг М. Т. и Муттаки К. М. Оптимальный ограничитель тока короткого замыкания резистивного типа. симметричные и асимметричные разломы сети. IEEE Trans. инд. заявл. 53 (1), 538–548 (2017).

      Артикул Google ученый

    38. Worku, M. Y., Abido, M. A. & Iravani, R. Ветровая система на основе PMSG для выработки максимальной мощности в режиме реального времени и обеспечения низкого напряжения. Дж. Обновить. Поддерживать. Энергия 9 (1), 013304 (2017).

      Артикул Google ученый

    39. Амин, Дж., Кашем, М. М. и Дэнни, С. Новая стратегия защиты от перенапряжения на основе ограничения напряжения, позволяющая избежать ложного срабатывания инверторных ресурсов и устранить риск лесного пожара после операции REFCL в компенсированных сетях. IEEE Trans. инд. заявл. 57 (5), 4558–4568 (2021).

      Артикул Google ученый

    40. «>

      НЕРСА. Код подключения к сети для возобновляемых электростанций (RPP), подключенных к системе передачи электроэнергии (TS) или системе распределения (DS) в Южной Африке (Секретариат сетевого кодекса RSA, 2014 г.).

      Google ученый

    41. Kersting, W. H. Испытательные питатели с радиальным распределением. В Зимнее собрание Общества энергетиков. 2 , 908–912 (Зимнее собрание Энергетического инженерного общества IEE, 2001 г.).

    42. Kersting, W. H. Испытательные питатели с радиальным распределением. IEEE Trans. Система питания 6 (3), 975–985 (1991).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    43. Стандарт IEEE. Рекомендуемая практика и требования EEE для контроля гармоник в электроэнергетических системах (Стандарт IEEE, 2014 г.).

      Google ученый

    44. «>

      Кармакар, Н. и Бхаттачарья, Б. Гибридный интеллектуальный подход к планированию реактивной мощности с несколькими уровнями нагрузки с использованием компенсатора реактивной мощности в сети электропередачи. Прот. Мод управления. Система питания 26 (6), 1–17 (2021).

      Google ученый

    45. Ху, Х. и др. . Анализ воздействия на импеданс сети слабого VSC, связанного с сетью. В IEEE Green Technologies Conference (Greentech) (Денвер, 2021 г.).

    46. Дуган, Р. К., МакГранаган, М. Ф., Сантоза, С. и Бити, Х. В. Качество систем электроснабжения (McGraw-Hill, 2002).

      Google ученый

    47. Blazic, B. & Papic, I. Поддержка профиля напряжения в распределительных сетях — влияние отношения R/X в сети. В Международная конференция по силовой электронике и управлению движением (Познань, 2008 г. ).

    48. Акиниеми, А. С. и Аводеле, К. Улучшение профилей напряжения с помощью преобразователя энергии ветра, подключенного к распределительной сети. Конференция по энергетике Южноафриканского университета (SAUPEC) (Йоханнесбург, 2015 г.).

    49. Махдави, С., Панамташ, Х., Димитровски, А. и Чжоу, К. Прогнозирующее скоординированное и совместное управление напряжением для систем с высоким проникновением фотоэлектрических систем. IEEE Trans. инд. заявл. 57 (3), 2212–2222 (2021).

      Артикул Google ученый

    50. Шри, Л. К., и Виджая, К. М. Повышение динамической стабильности напряжения ветровой электростанции, подключенной к сети, с использованием фактов — сравнение. Международная конференция по схемам и системам в цифровых корпоративных технологиях (ICCSDET) , 1–5 (Коттаям, 2020 г.).

    51. «>

      Тянь С., Ченхао Л., Гао З., Рао Ю., Цуй В. и Сюэцин П. Исследование различных режимов компенсации реактивной мощности и координированного управления реактивной мощностью для ветряной электростанции. В IEEE Industrial and Commercial Power System , 340–345 (2020).

    52. Дориле, П.О., Ягессар, Д.Р., Гуардадо, Л., Ягессар, С.С. и Макканн, Р.А. Стабилизация энергосистемы энергосистемы, пронизанной высокой степенью проникновения от ветряной электростанции с переменной скоростью, с помощью надежных средств STATCOM и SSSC. В Международная конференция по разработке современных электрических систем (EMES) (Орадя, 2021).

    53. Дэш, Р. Л., Трипати, С., Моханти, Б. и Хота, П. К. Повышение качества электроэнергии ветровой системы, подключенной к сети, с помощью STATCOM. В Международная конференция по силовой электронике и энергетике (ICPEE) (Бхубанешвар, 2021 г.).

    54. Аррик К. и Сирдип С. Интеграция ветряной электростанции в энергосистему с использованием STATCOM. Междунар. J. Sci. англ. Рез. 4 (4), 1293–1299 (2013).

      Google ученый

    55. Hasan, S. & AgarwaI, V. Схема неограниченной поддержки напряжения для распределенной генерации, подключенной к резистивно-индуктивной сети в несбалансированных условиях. IEEE Trans. инд. заявл. 57 (4), 4253–4262 (2021).

      Артикул Google ученый

    56. Канисарес, К. Модели потоков мощности и переходной устойчивости контроллеров FACTS для исследований устойчивости по напряжению и углу. IEEE Power Eng. соц. Зимняя встреча. 2 , 1447–1454 (2000).

      Google ученый

    57. Алинежад М. А. и Камарпошти М. Сравнение SVC и STATCOM в повышении запаса устойчивости по статическому напряжению. Междунар. науч. Индекс 3 (2), 722–727 (2009).

      Google ученый

    58. Ли, Г., Хван, П. и Мун, С. Управление реактивной мощностью гибридных многотерминальных систем постоянного тока с учетом взаимодействия между сетью переменного тока и несколькими LCC. IEEE Trans. Система питания 36 (5), 4562–4574 (2021).

      ОБЪЯВЛЕНИЯ Статья Google ученый

    59. Яздани, А. и Иравани, Р. Преобразователи напряжения в энергосистеме (Wiley, 2010).

      Книга Google ученый

    60. Мосаад, М. И., Рамадан, Х. С., Алджохани, М., Эль-Наггар, М. Ф. и Гонейм, С. С. Почти оптимальные ПИ-контроллеры STATCOM для эффективной гибридной системы возобновляемой энергии. IEEE Access 9 , 34119–34130 (2021 г.).

      Артикул Google ученый

    61. «>

      Чжоу, X. и др. Исследование стратегии управления D-STATCOM с использованием управления активным подавлением помех на основе полной компенсации ошибок помех. IEEE Access 9 , 50138–50150 (2021 г.).

      Артикул Google ученый

    62. Огорада, О. Дж., Чжан, Л., Хань, Х., Эсан, А. Б. и Мао, М. Межкластерное управление балансировкой напряжения модульного многоуровневого каскадного преобразователя, соединенного треугольником, при несбалансированном напряжении сети. Защита. Мод управления. Система питания 23 (6), 1–11 (2021).

      Google ученый

    63. Ранджан С. и др. Первый анализ управления напряжением гибридной энергосистемы с динамическим восстановителем напряжения. IEEE Access 9 , 60531–60542 (2021 г.).

      Артикул Google ученый

    64. «>

      Ву, Дж. Х., Ву, Л., Ли, С. М., Парк, Дж. и Рох, Дж. Х. D-STATCOM Контроль тока по оси d-q с применением алгоритма DDPG в системе распределения. IEEE Access 9 , 145840–214585 (2021 г.).

      Артикул Google ученый

    Ссылки для скачивания

    Информация об авторе

    Авторы и организации

    1. Кафедра электроэнергетики, Факультет инженерии и искусственной среды, Дурбанский технологический университет, Дурбан, 4000, Стивен Акини, Южная Африка

      7 A,

      Кабея Мусаса и Инносент Э. Дэвидсон

    Авторы

    1. Айодеджи Стивен Акиниеми

      Посмотреть публикации автора

      Вы также можете искать этого автора в PubMed Google Scholar

    2. Kabeya Musasa

      Просмотр публикаций автора

      Вы также можете искать этого автора в PubMed Google Scholar

    3. Innocent E. Davidson

      Просмотр публикаций автора

      Вы также можете искать этого автора в PubMed Google Академия

    Вклады

    ASA: Концептуализация; Методология; Программного обеспечения; Проверка. Формальный анализ; Расследование, Написание первоначального проекта. К.М.: Формальный анализ, Написание рецензии; Надзор; Администрация проекта. IED: Концептуализация, методология, ресурсы; Пишу. Редактирование; соруководитель; Финансирование/НПФ.

    Автор, ответственный за переписку

    Айодеджи Стивен Акиниеми.

    Декларации этики

    Конкурирующие интересы

    Авторы заявляют об отсутствии конкурирующих интересов.

    Дополнительная информация

    Примечание издателя

    Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

    Приложение 1

    Приложение 1

    Автобус А Автобус Б Активная мощность (кВт) Реактивная мощность (кВАр) Длина линии /км Сопротивление и реактивное сопротивление/км
    632 645 0 0 0 0,625 + j0,3125
    632 633 35 6 2 0,625 + j0,3125
    633 634 35 6 2 0,625 + j0,3125
    645 646 35 6 2 0,625 + j0,3125
    650 632 35 6 2 0,625 + j0,3125
    684 652 35 6 2 0,625 + j0,3125
    632 671 35 6 2 0,625 + j0,3125
    671 684 35 6 2 0,625 + j0,3125
    671 680 35 6 2 0,625 + j0,3125
    671 692 35 6 2 0,625 + j0,3125
    684 611 35 6 2 0,625 + j0,3125
    692 675 50 20 5 0,625 + j0,3125

    Права и разрешения

    Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4. 0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате при условии, что вы укажете автора(ов) оригинала. и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

    Перепечатка и разрешения

    Об этой статье

    Эта статья цитируется

    • Модель объясняет повышение напряжения в электрической сети

      • Эльзаб Бритс

      Природа Африки (2022)

    • Un modele explique l’évévation de la voltage dans un réseau électrique

      • Эльсабе Бритс

      Природа Африки (2022)

    Комментарии

    Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

    Скачать PDF

    Voltage Electric — надежный, надежный подрядчик по электроснабжению

    • Лучший подрядчик по электротехнике

      • История

        Наши лицензированные электрики из компании Voltage Electric, Inc., базирующиеся в Траверс-Сити, предоставляют превосходные услуги по электроснабжению и солнечной энергетике во всем районе Гранд-Траверс и Северо-Западного Мичигана. Мы работаем с подрядчиками, а также с частными домовладельцами — от простого ремонта и реконструкции до нового строительства и установки солнечных батарей. От концепции проекта до закрытия проекта наша команда всегда рядом с нашими клиентами. Наша миссия состоит в том, чтобы предоставлять эффективные, действенные и экономичные решения и оставлять …

        Подробнее

    • Отзывы

      • Отзывчивый на предложение и работу. Хорошо работает с потребностями клиентов – работа на месте и сроки

      • Оперативно, оперативно, респектабельно. Качество работы отличное

        Рэнди Аардема

      • Ваша компания оперативна и эффективна. Я действительно оценил надежность вашей компании. С удовольствием порекомендую вашу компанию всем!

        Руководство Фреда

      • Мы не привыкли к тому, что подрядчики так быстро отвечают с предложением и так эффективно выполняют работу. Мэтт держал нас в курсе каждого шага и выполнял все обещания. Желаю всем подрядчикам быть такими же эффективными и легкими в работе!

        Гасси Петерсон

      • Качественная работа по справедливой цене. Это второй раз, когда я использую Voltage, и я буду продолжать использовать их в будущем.

        Ральф Брикман

      • Быстрый ответ и решение проблемы

        Дэйв ВанЛаан

      • Да, они отлично поработали. Вы можете доверять компании Voltage Electric.

        Эд Ланнин

      • Voltage Electric всегда быстро и профессионально выполняет большие и малые работы. Это здорово, что эта заслуживающая доверия компания доступна для меня.

        Анита Глиницки

      • Профессиональный, знающий, эффективный, дружелюбный и с очень хорошим соотношением цены и качества.

        Клинт Сэмпсон

      • Мэтт и ребята всегда вовремя, любезны и хорошо осведомлены. Я доверяю им своих клиентов и свой бизнес.

        ООО «Триллиум Шорс»

      • Voltage потребовалось время, чтобы понять мои потребности, самостоятельно изучить проблему, а затем быстро и профессионально предоставить решение. Выдающийся.

        Тед Слейтер

      • Отличный сервис!

        Фрэн Крупка

      • Мэтт и команда очень отзывчивы. Мы очень довольны их работой и вниманием к деталям

        Строители Р. Тейлора

      • Очень профессиональная компания, своевременная, отличное качество изготовления. Они выполняют работу, когда говорят, что будут.

        Стив Вестфал

      • Эффективное и надежное электроснабжение

        Garfield Condominiums Assoc.

      • Ты лучший!

        Пэт Буек

      • Voltage Electric всегда очень внимательно относится к потребностям наших клиентов и очень быстро реагирует на их обслуживание.

        СЕРПРО района Гранд Траверс

      • Ваш профессионализм — лучшее, что я встречал в Северном Мичигане. Спасибо!

        Отличный сервис. Незамедлительный ответ. Качественные электрики. Приятно иметь в нашем доме. Очень справедливое ценообразование. Отличная компания для работы.

        Дэвид Лайтнер

      • Очень надежный и быстрый. Общение было фантастическим. Вся моя реконструкция подвала, семейной комнаты, спальни и ванной комнаты решалась по телефону. Я живу в 250 милях от нас, и все было прекрасно, просто по телефону. Я был так взволнован, когда зашел в свой коттедж и увидел, что все идеально!!

        Кейт и Дайан Хиншоу

      • Надежность, добросовестность и высокое качество изготовления. Мы очень довольны нашим опытом и с радостью порекомендуем других в Voltage Electric.

        Джеп Груман

      12

    • Аффилированные организации

    Как легко преобразовать амперы, вольты и ватты

    Определение ампер, вольт и ватт для любой части оборудования имеет решающее значение для подтверждения совместимости с инженерными сетями вашего здания. Если у вас есть информация для двух из этих электрических характеристик, вы можете обеспечить безопасную и эффективную работу устройства, рассчитав недостающие данные. Чтобы преобразовать ватты в амперы, амперы в ватты или выполнить любое другое преобразование, ответ будет у вас под рукой с помощью простого уравнения.

    Электрический калькулятор

    Иногда может быть сложно определить значения напряжения, силы тока и мощности в руководстве пользователя или спецификации. Если вам нужен калькулятор преобразования вольт в ватт, наш калькулятор электрического преобразования поможет вам! Просто заполните два пустых поля ниже и нажмите «Рассчитать», чтобы преобразовать ампер в вольт или ватт.

    Формулы электрического преобразования

    В качестве альтернативы несколько основных уравнений позволяют вам самостоятельно рассчитать недостающую информацию.

    Ватт = Ампер x Вольт

    Примеры:

    • 10 Ампер x 120 В = 1200 Вт
    • 5 Ампер x 240 В = 1200 Вт

    Ампер = Вт/Вольт

    Примеры:

    • 4160 Вт / 208 В = 20 А
    • 3600 Вт / 240 В = 15 А

    Вольт = Вт/Ампер

    Примеры:

    • 2400 Вт / 20 А = 120 В
    • 2400 Вт / 10 А = 240 В

    Подключение оборудования общественного питания к неправильному напряжению является основной причиной того, что оборудование не работает должным образом. Если вы подключите свое новое оборудование к неправильному источнику питания, оно будет работать не так эффективно и даже может выйти из строя.

    Принимая во внимание инвестиции, необходимые для оснащения вашей кухни торговым оборудованием, вы захотите убедиться, что электрические требования соблюдены. Используйте наш калькулятор напряжения для точного расчета силы тока, напряжения или мощности, чтобы избежать этой распространенной ошибки.

    Установка электрооборудования

    Важно отметить, что большая часть холодильного , кухонного и посудомоечного оборудования на нашем сайте предназначена для коммерческого или институционального использования. Электрические характеристики и требования могут сильно различаться от изделия к изделию.

    Например, многие более крупные предметы, такие как плиты, пекарские конвекционные печи и расстойные шкафы, не поставляются со шнуром и вилкой. Эти устройства должны быть подключены электриком. Мы настоятельно рекомендуем проконсультироваться с электриком, если вы не уверены в пригодности того или иного электрооборудования для использования в вашем бизнесе.

    Хотите знать, в чем разница между амперами и вольтами? Напряжение, сила тока и мощность связаны между собой. Читайте дальше, если вам интересно узнать больше об этих электрических терминах и о том, как они работают вместе.

    Ампер:  Ампер, широко известный как ампер, измеряет поток электричества как электрический ток. В частности, они измеряют количество электронов, проходящих мимо определенной точки в секунду. Распространенной аналогией, используемой для описания работы усилителей, является садовый шланг. Ампер можно сравнить с объемом воды, протекающей через шланг. Чем больше галлонов воды проходит через шланг в минуту, тем сильнее течение. Или, поскольку количество электронов, протекающих мимо определенной точки в секунду, увеличивается, то же самое происходит и с усилителями.

    Вольт:  Как заставить эти ампер течь? Напряжение. Если придерживаться аналогии с садовым шлангом, напряжение аналогично давлению воды в шланге. Давление или сила — это то, что заставляет воду течь. Вольты — это мера того, какой силе подвергается каждый электрон, что называется «потенциалом». Потенциал — это то, что заставляет электричество течь. Разница между вольтами и амперами заключается в том, что ампер измеряет объем электронов, а вольт измеряет давление заставляя их течь.

    Ватт:  Ампер и вольт объединяются, чтобы создать ватты, измерение количества высвобождаемой энергии. В случае с садовым шлангом это будет количество протекающей воды. Чем выше мощность, которая, как мы теперь знаем, является комбинацией электрического потенциала и потока, тем больше мощности и мощности мы увидим. Например, чем больше мощность микроволновой печи, тем быстрее она приготовит пищу.

    Теперь у вас есть общее представление о том, как совместно работают вольты, амперы и ватты для питания вашего электрооборудования. Вам не нужно быть экспертом по электрическим параметрам, если вы знаете напряжение вашего оборудования и тип источника питания в вашем здании. Вы можете положиться на наш простой калькулятор напряжения, чтобы определить недостающую информацию.

    Контрольный список установки оборудования

    Итак, вы заказали новую единицу профессионального кухонного оборудования, и теперь она готова к доставке на объект. Как покупатель оборудования, сделали ли вы всю домашнюю работу, чтобы убедиться, что установка пройдет как можно более гладко, и что оборудование будет работать должным образом с самого начала? Если вы считаете, что у вас все под контролем, взгляните на следующий список «обязательных» задач, чтобы убедиться, что не будет сюрпризов, когда придет время устанавливать новое оборудование.

    Почему вам следует покупать тяжелое оборудование онлайн

    В течение многих лет, когда владельцам ресторанов нужно было купить новое оборудование или расходные материалы, они обращались либо в дилерский центр, либо в магазин наличными. Хотя это то, к чему привыкли многие владельцы ресторанов, покупка тяжелого ресторанного оборудования и расходных материалов в Интернете намного проще, быстрее и дешевле, чем покупка в традиционных магазинах и дилерских центрах. Кроме того, некоторые владельцы ресторанов не решаются покупать крупные и дорогие товары, такие как холодильники, духовки и кухонные плиты, через Интернет, но наша система оптимизирована, чтобы доставить ваше оборудование к вам быстрее, безопаснее и дешевле, чем у традиционных оптовиков. В этом блоге мы объясним, почему вам следует покупать оборудование и расходные материалы для ресторана в Интернете, и почему покупка оборудования в WebstaurantStore — лучший вариант, чем покупка на сайте go 9.0027

    Пропан и природный газ: сравнение топлива для приготовления пищи

    Приготовление на газу является одним из основных продуктов общественного питания. Независимо от того, используете ли вы большое или маленькое кухонное оборудование, приготовление пищи на газу дает больше тепла, чем электричество. Во многих регионах газ также дешевле электричества, поэтому выбор газа может помочь снизить накладные расходы вашего ресторана. Когда дело доходит до выбора используемого газа, важно узнать о различиях между двумя вариантами: природным газом и пропаном. С помощью этого руководства по цене, приготовлению пищи и различиям оборудования между пропаном и природным газом вы можете решить, какой газ лучше всего подходит для вашей кухни. Что такое природный газ? Природный газ – это ископаемое топливо, которое добывается из-под земли. Этот газ в основном состоит из метана и может содержать меньшее количество диоксида углерода 9.0027

    • Темы 1140
    • Индустриальный 35
    • Ресторанный менеджмент 115
    • Бар Менеджмент 50
    • Советы по организации питания 31
    • Пекарня Менеджмент 38
    • Food Trucks & Concessions 51
    • Реклама и маркетинг 36
    • Экологичные советы 9
    • Планировка и дизайн объекта 31
    • Советы по кофешопу 25
    • Установка и обслуживание 48
    • Уборка и борьба с вредителями 30
    • Безопасность и санитария 76
    • Советы по запуску 100
    • Дизайн меню 9
    • Советы по кухне и кулинарии 58
    • Гостиничный менеджмент 20
    • Советы по магазинам пиццы и сэндвичей 34
    • Мелкие изделия 31
    • Приготовление пищи 70
    • Предметы столешницы 15
    • Расходные материалы 20
    • Калькуляторы и инструменты 5
    • Расходные материалы 37
    • Мойка посуды и прачечная 18
    • Кухонное оборудование 78
    • Хранение и охлаждение пищевых продуктов 39
    • Оборудование для производства напитков 25
    • Товары для офиса 6
    • Подробнее
    • Тип ресурса 629
    • Подробные статьи 219
    • Руководство по покупке 254
    • Инструкции 95
    • Обзоры продуктов 61

    Низковольтные изделия | ABB

    Вы можете просмотреть эту страницу по адресу:

    • КС
    • DE
    • DE
    • ЭЛЬ
    • ЕН

    • ЕС
    • ФИ
    • Франция
    • ХУ
    • ЭТО
    • JA
    • Нидерланды
    • НЕТ
    • PL
    • ПТ
    • ПТ
    • RU
    • СВ
    • ТР
    • Ж
    • ЭТО
    • Франция
    • Нидерланды
    • Франция
    • DE

    АББ предлагает полный спектр низковольтных решений для подключения, защиты, управления и измерения широкого спектра электрических установок, корпусов, распределительных щитов, электронных и электромеханических устройств. Бизнес повышает надежность и эффективность деятельности своих клиентов во всех основных отраслях, включая жилой сектор

    Основные моменты

    25.07.2022

    Приложения, упрощайте задачи с помощью целенаправленного решения

    Наши приложения ориентированы на ваши потребности, предлагая пакеты проверенных решений, разработанных для вашей отрасли и адаптированных для вас. Это более разумный и простой способ решения задач.


    31.05.2022

    Приложения для продуктов питания и напитков. Упростите задачи с помощью целенаправленного решения.

    Цифровая кампания

    Узнайте, как легко обеспечить интеллектуальное распределение, качество электроэнергии и бесперебойную подачу электроэнергии на ваших предприятиях

    22. 04.2022

    ABB на выставке Intersolar Europe – стенд 453, зал B5

    Выставка

    Посетите стенд ABB № 453, зал B5 на выставке Intersolar Europe, 11–13 мая 2022 г., Мюнхен, Германия. Ваш глобальный партнер в переходе к энергетике

    23.02.2022

    Как повысить энергоэффективность дата-центра?

    Цифровая кампания

    Нажмите здесь, чтобы загрузить информационный документ

    23.02.2022

    Как спроектировать ЦОД с ИТ-нагрузкой IEC мощностью 0,5 МВт?

    Цифровая кампания

    Нажмите здесь, чтобы загрузить информационный документ

    26.11.2021

    Решения для пуска и защиты двигателей для систем охлаждения HVAC

    Охладите окружающую среду!

    Щелкните здесь, чтобы загрузить документ

    Мы «Интернат для цифровизации».

    Зарегистрируйтесь здесь

    Соскучились по интеллектуальному распределению электроэнергии для умных зданий с 20 по 24 сентября 2021 г.?
    Зарегистрируйтесь здесь и смотрите записи!

    20.05.2021

    Ознакомьтесь с указаниями по применению

    Указания по применению

    Как улучшить энергетический профиль небольших офисных зданий — в соответствии со стандартом ISO 50001. Приготовьтесь к следующему проекту с помощью интеллектуального решения для распределения электроэнергии от АББ!

    15.03.2021

    Знаете ли вы Ekip Signalling 3T?

    Знаете ли вы?

    Знаете ли вы, что автоматический выключатель АББ может круглосуточно контролировать условия окружающей среды для лучшей защиты электрической системы?

    Больше, чем подключение

    Запуск продукта

    Цифровизация меняет мир распределения энергии, делая его более безопасным, умным и устойчивым.

    Решения АББ для субраспределения защищают, контролируют, измеряют и, в конечном счете, делают вашу установку интеллектуальной и полностью связанной.

    Решения

    Электромонтаж

    Электрораспределение

    Автоматика, управление и защита

    Строительные технологии

    Промышленность, решения и поддержка

    Отрасли

    Решения

    Ваш бизнес

    Инструменты и поддержка

    Фокус на

    Приложения

    Наши приложения сосредоточены на ваших потребностях, предлагая пакеты проверенных решений, разработанных для вашей отрасли и адаптированных для вас. Это более разумный и простой способ решения задач.

    ABB-бесплатно@дома

    Сделать домашнюю автоматизацию проще, чем когда-либо

    Селективность

    Узнайте о низковольтной селективности для промышленного, бытового и коммерческого использования

    Инструмент выбора выключателя низкого напряжения

    Быстро и легко найдите подходящий выключатель для вашей установки

    Центр опыта

    Вдохновляющий новый завод АББ в Бергамо, Северная Италия, который поддерживает стратегию цифровой трансформации АББ

    Помимо подключенного

    Безопасные, интеллектуальные и устойчивые решения для субдистрибуции

    Цифровое преобразование вашего мира

    Наш мир стремительно развивается, и цифровизация формирует его. Позвольте ABB возглавить вашу цифровую трансформацию и помочь вам на пути к большей безопасности и автономии.

    Центр партнеров ABB Connect

    Центр партнеров ABB Connect — это динамичное онлайн-сообщество. Он предложит портал, связанный с несколькими услугами для наших клиентов

    Решения для переключения передач

    Надежные, гибкие и компактные решения

    Ключевые директивы по низкому напряжению

    проблем с напряжением | ДТЭ Энергия

    /dte-веб-дизайн/макеты/ряд-макет-тип/wcm-строка-тип__r1a

    /dte-веб-дизайн/макеты/ряд-макет-тип/wcm-строка-тип__r1a Сообщить о проблеме с электричеством

    /dte-веб-дизайн/макеты/ряд-макет-тип/wcm-строка-тип__r1a Проблемы с напряжением

    /dte-веб-дизайн/макеты/ряд-макет-тип/wcm-строка-тип__r1a

    Доставка электроэнергии — это больше, чем подача тока на ваш адрес. DTE Energy стремится к тому, чтобы ваш источник питания был не только доступным и надежным, но и надежно совместимым, чтобы он безопасно работал со всеми приборами и электроникой, которые вы используете каждый день.

    Вы всегда можете подключиться к Интернету, чтобы сообщить о проблеме с питанием или получить оценку восстановления. Вы также можете позвонить по номеру 800.477.4747 и воспользоваться нашей автоматизированной телефонной системой, чтобы сообщить об отключении или получить предварительную оценку. Более того, вы можете использовать мобильное приложение DTE Energy, чтобы сообщать о сбоях, а также использовать другие важные функции.

    Сообщить о проблеме

    Хотя некоторые колебания напряжения являются обычным явлением, аномально высокое или низкое напряжение может вызвать проблемы с работой оборудования. Дома и на работе мы все чаще используем электронику и приборы, которые могут быть чувствительны к перепадам напряжения, включая компьютеры, системы безопасности, аудио- и видеооборудование, беспроводные телефоны, часы, спутниковые приемники и многое другое.

    Признаки проблем с напряжением
    • Тусклое или слишком яркое освещение
    • Несколько единиц оборудования с неисправными/сгоревшими печатными платами
    • Горячие двигатели с запахом гари
    • Микроволновые печи, которые работают громче обычного и нагреваются дольше
    Что вы можете сделать
    1. Сначала проверьте
    • Проверьте свои приборы и оборудование на наличие ослабленных или поврежденных вилок, розеток и соединений. Отремонтируйте или замените их по мере необходимости. Позовите электрика, если вы не знаете, как безопасно заменить эти элементы.
    • Убедитесь, что ваши чувствительные нагрузки (компьютер, стереосистема, телевизор) не подключены к одной цепи с большими коммутационными нагрузками (такими как холодильники, стиральные машины, сушилки, микроволновые печи или крупногабаритное оборудование с электроприводом) и что они должным образом заземлены.
    • Этикетка предохранителей и автоматических выключателей на панелях с указанием того, какие помещения или оборудование к какой цепи подключены. Сведите к минимуму помехи от двигателей и других больших нагрузок, разместив чувствительное оборудование на отдельных цепях. Обратитесь к электрику, чтобы изменить или добавить новые цепи.
    2. Сообщите о проблеме

    Сообщите о проблеме с напряжением через Интернет или позвоните по телефону 800.477.4747 и воспользуйтесь нашей автоматизированной системой.

    Помощь в предотвращении проблем с напряжением
    • При установке нового устройства или оборудования внимательно следуйте инструкциям производителя.
    • Старые здания не могут быть адекватно подключены к современной электронике. Попросите электрика проверить вашу электрическую систему, чтобы убедиться, что проводка и заземление находятся в рабочем состоянии и соответствуют электротехническим нормам. Правильная проводка и заземление могут устранить большинство проблем с питанием. Правильное заземление всего вашего дома или офиса необходимо для работы электроники.
    • Журнал нарушений может оказаться полезным для диагностики и решения многих проблем с напряжением. Дополнительную информацию см. в разделе «Журнал нарушений» на этой странице.
    • Существует несколько доступных устройств, которые могут помочь смягчить последствия некоторых перебоев в подаче электроэнергии на электроприборы в вашем доме. Узнайте больше об ограничителях перенапряжения и источниках бесперебойного питания.
    • При покупке приборов или оборудования, которые зависят от внутренних часов или таймера, покупайте их с резервным аккумулятором. Отметьте в своем календаре ежегодную замену батареи.

    Журнал нарушений

    Диагностика проблем с напряжением может быть сложной задачей, особенно если проблема возникает спорадически.

    Используйте журнал возмущений для записи своих наблюдений.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
