Выходной траснформатор для 6П14П своими руками: инструкция

Автор Andrey Ku На чтение 4 мин Опубликовано

Собрать выходной трансформатор для 6П14П своими руками – заветная мечта большинства радиолюбителей, желающих получить на выходе лампового усилителя высококачественный звук.

Содержание

  1. Требования к трансформаторному изделию
  2. Схема включения
  3. Выходная мощность
  4. Основные характеристики
  5. Намоточные характеристики выходного трансформатора
  6. Последовательность намотки
  7. Параметры трансформатора питания

Требования к трансформаторному изделию

Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:

  • По какой схеме будет включаться данный трансформатор.
  • Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
  • Какими должны быть намоточные характеристики этого устройства.

Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот.

Рассмотрим каждое из условий получения качественного усиления более подробно.

Схема включения

Для самостоятельного изготовления усилителя на пентодах 6П14П сначала следует подобрать подходящую схему, что при наличии Интернета сделать очень просто. Для этого достаточно набрать в поисковой строке соответствующий запрос и выбрать наиболее понравившееся схемное решение. При этом важно определиться с тем, по какому варианту предполагается делать выходной узел усилителя: на одной или на двух лампах (одно- или двухтактный режим).

Дополнительная информация: Для получения качественного и неискаженного звучания предпочтение следует отдать второму варианту (так называемому «двухтакту»).

При этом исполнении подойдет размещенная слева схема (в нее для удобства включены предварительный каскад на двойном триоде 6Н2П и блок питания с силовым трансформатором Т2).

Выходная мощность

Выходная мощность для рассматриваемой схемы может колебаться в диапазоне от 12-ти до 25-ти Ватт (при сопротивлении нагрузки 4 Ома).

Обратите внимание! В режиме максимальной мощности коэффициент искажений в этом случае составит не более 5%, а выходное напряжение на обмотке звукового преобразователя – порядка одного вольта.

Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом).

Основные характеристики

Перед тем как намотать выходной трансформатор для 6П14П следует более подробно ознакомиться с его конструкцией, имеющей следующие характеристики:

  • В состав преобразователя входят две обмотки, представляющие его первичную и вторичную многосекционные катушки.
  • Трансформатор для лампового устройства наматывается на сердечнике Ш30.
  • Толщина набора его пластин составлять 36 мм.

Для размещения обеих катушек выходного трансформатора под двухтакт на 6П14П размеры его рабочего окна необходимо выбрать не менее чем 60 на 30мм.

При таких конструктивных данных преобразователя его намоточные параметры принимают вполне конкретные значения, которые рассматриваются в следующем разделе.

Намоточные характеристики выходного трансформатора

Для того чтобы намотать выходной трансформатор для двухтактного усилителя на 6П14П потребуется изготовить двойной каркас, искусственно разделенный специальной перегородкой.

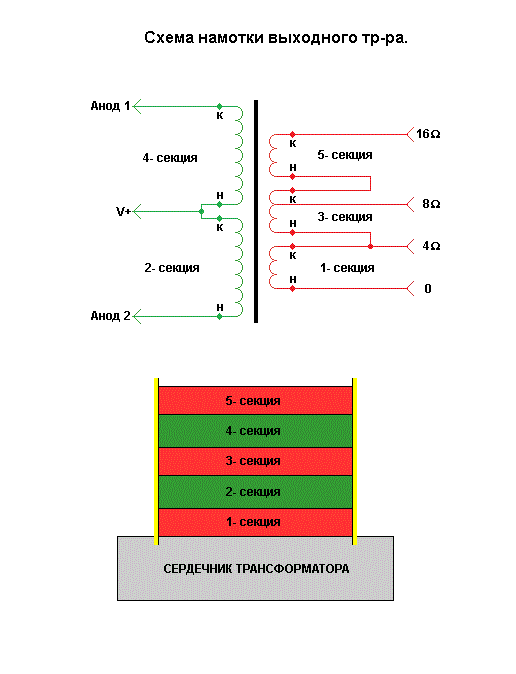

Расположение намоточных секций на каркасе трансформатора для ламп 6П14П, а также схема подключения первичной и вторичной обмоток изображены на фото.

Каркас первичной обмотки имеет шесть одинаковых по размеру секций, каждая из которых содержит по 300 витков. Вторичная катушка поделена на 4 отделения, содержащие по 44 витка.

Последовательность намотки

Последовательность их намотки своими руками выглядит так:

  • В первую очередь наматываются витки в секциях каркаса, обозначенных на фото номерами 1,8,2,7,3.
  • После этого частично намотанная конструкция снимается со станка и разворачивается на 180 градусов.
  • На следующем этапе работ продолжается намотка оставшихся секций, пронумерованных цифрами 4,9,5,10,6.

Все отделения первичной обмотки выходного трансформатора для лампового усилителя на 6П14П соединяются между собой по последовательной схеме. В отличие от нее вторичная катушка состоит из двух половинок, включенных последовательно, каждая из которых содержит в своем составе две параллельно подсоединенные секции.

Дополнительная информация: Благодаря такому способу формирования катушек трансформаторное устройство обеспечивает оптимальные передаточные характеристики каскада.

Последнее означает, что при секционном построении вторичной обмотки упрощается ее согласование с нагрузками различной величины.

Кроме того, данный подход к намотке катушек своими руками позволяет получить симметричную схему с малым коэффициентом индуктивного рассеяния. Благодаря этому собранный каскад отличается прекрасными АЧХ и ФЧХ характеристиками.

Параметры трансформатора питания

Для того чтобы изготовить трансформатор питания для лампового усилителя 6П14П потребуется воспользоваться магнитопроводом на основе электротехнической стали Ш-40, имеющей толщину набора в 50 мм. Намоточные параметры преобразовательного устройства выглядят следующим образом:

  • В первичной (сетевой) обмотке должно иметься 430 витков медного провода в изоляции ПЭЛ 0,8.
  • Его вторичную катушку следует наматывать проводом ПЭЛ-0,31, число витков которого должно быть не менее 400 (от нее питается выпрямитель, обеспечивающий получение анодных напряжений для ламп).
  • В обмотке накальной цепи двойного триода 6Н2П (б-б) необходимо намотать 11 витков провода ПЭЛ-1.0.

Питающие обмотки, работающие на цепи накала ламп L4 и L5 (в-в), имеют по 13,5 витков провода ПЭЛ 1,0.

По завершении сборки силового блока полный комплект электротехнических устройств будет готов к установке в рабочую схему.

При выполнении всех обозначенных в статье требований удается получить качественный выходной трансформатор для ламп 6П14П, гарантирующий надежную работу двухтактного усилительного каскада.

Трансформатор ТВЗ. Данные, Намотка ТВЗ

Телевизионные трансформаторыАнодные трансформаторы, Согласующие трансформаторы, Телевизионные трансформаторыНет комментариев для Трансформатор ТВЗ (выходной согласующий звука)

Содержание:

В данном материале приводится справочная информация по выходным звуковым трансформаторам ТВЗ — размеры сердечника, количество витков и диаметр провода обмоток.

Информация будет полезна для использования данных унифицированных трансформаторов в качестве готовых выходных, в схемах самодельных ламповых усилителей.

Приведены примеры возможных доработок ТВЗ для улучшения АЧХ и уменьшения коэффициента искажений.

Подключение трансформатора ТВЗ к схеме не вызовет проблем.

Боле низкоомная обмотка, намотанная толстым проводом — подключается к динамику.

Обмотка с тонким проводом и сопротивлением несколько десятков Ом — к аноду лампы УНЧ.

Список отечественной звуковоспроизводящей аппаратуры где используются трансформаторы ТВЗ и их технические параметры показаны в таблице:

Характеристики трансформаторов количество витков,сечение, железо, — ТВЗ 1-9 , ТВЗ 1-1 ,ТВЗ 1-2, ТВЗ 1-4, ТВЗ 1-6, ТВЗ Ш, ТВ-2Ш-2, ТВ2-АШ и так далее

Где стоял трансформатор ТВЗ

Трансформатор ТВЗ стоял в выходном каскаде лампового усилителя  звука от черно белого телевизора (ТВЗ-1-9)

схема ТВЗ-1-9 в ламповом телевизоресхема выходного каскада УЗЧ в УНТ 47/59

Стандартные параметры наиболее распространённого трансформатора ТВЗ-1-9:

  •  индуктивность первичной обмотки L1 — 6,5 Гн;
  • индуктивность рассеяния (приведенная к первичной обмотке) Ls — 56 мГн;
  • емкость (приведенная к первичной обмотке) С — 0,3 мкФ;
  • активное сопротивление первичной обмотки г1 — 269 Ом;
  • активное сопротивление вторичной обмотки г2 — 0,32 Ом;
  • коэффициент трансформации n — 37.

   Чаще всего трансформаторы рассчитаны на подключение динамиков сопротивлением 4 Ома. Для других значений выходного сопротивления нагрузки их необходимо домотать.

  •  Rн = 4 Ом, вторичная = 58 витков (без переделки)
  • Rн = 8 Ом, вторичная = 82 витков (домотать 24 витка)
  • Rн = 16 Ом, вторичная = 116 витков (домотать 58 витков)

   Тогда напряжение на домотанной вторичной обмотке для 8 Ом должно получиться 8.5-9В, для 16 Ом — 12В.

Характеристика трансформатора ТВЗ, обмоточные данные

Видео: Сравнение Твз 1-9 и самодельного трансформатора

Намотка трансформатора ТВЗ, рассчет

Первичная обмотка трансформаторов ТВС-1-9, ТВ-2Ш-2 состоит из 2150 витков (согласно рисунку 1 – первичная обмотка 1-2), вторичная из 58 витков (обмотка 3-4).

Замечу трансформатор ТВ-2Ш-2 имеет также отвод под номером 5 от дополнительной вторичной обмотки (40 витков), но для моей переработки трансформатора под другой выходной импеданс ее нужно отмотать, поэтому на рисунке она не указана.

Едва ли не самый главный параметр любого трансформатора – это его коэффициент трансформации (transformation ratio).

Коэффициентом трансформации (КТ) называют величину отношения напряжения в одной обмотке к другой в режиме холостого хода. То есть, если подсоединить к обмотке трансформатора источник определенного напряжения с определенной частотой, то полученное напряжение в другой обмотке трансформируется в «n» количество раз. Во сколько раз трансформировалось напряжение по отношению к подключенной и определяет точный КТ.

Для выходных трансформаторов КТ обычно определяют по количеству витков обмоток, поэтому используют термин turns ratio.

Определим КТ трансформаторов ТВС-1-9, ТВ-2Ш-2 по количеству витков обмоток:

n = w1/w2 = 2150/58 = 37,1

n – коэффициент трансформации (transformation ratio or turns ratio).
w1 – количество витков первичной обмотки (primary winding).
w2 – количество витков вторичной обмотки (secondary winding).

Зная КТ любого выходного трансформатора (даже неизвестного, без маркировки…) можно легко сосчитать импеданс его первичной обмотки (Ra). Например, есть желание подключить ко вторичной обмоте громкоговоритель с импедансом 4 Ohm (именно на такую ​​нагрузку рассчитаны трансформаторы ТВЗ-1-9, ТВ-2Ш-2), тогда:

Ra = Rn*(n*n) = 4 Ohm*(37,1*37,1) = 5505,64 Ohm

Ra – импеданс первичной обмотки или входной импеданс трансформатора (primary impedance or input impedance).
Rn – импеданс громкоговорителя подсоединенного ко вторичной обмоте или выходной импеданс трансформатора (secondary impedance or output impedance).

Для удобства результат лучше округлить до 5500 Ohm (5,5k).

рисунок 2

На рисунке 2 изображено, что трансформатор ТВЗ-1-9 (ТВ-2Ш-2) нагруженный четырехомным громкоговорителем будет создавать анодную нагрузку (Ra) лампы выходного контура усилителя 5500 Ohm.

Таким образом можно подобрать усилитель для работы с этим трансформатором (для лампы выходного контура смотрим рекомендуемые режимы эксплуатации, если удастся найти, конечно).

Существует теория, что для оптимальной работы анодная нагрузка (Ra) тетрода или пентода должна быть в 10-20 раз меньше внутреннего импеданса (Ri) выходной лампы при заданном режиме ее работы. А для триодов в выходном контуре, наоборот – анодная нагрузка (Ra) в 3-5 раз больше внутреннего импеданса (Ri) лампы.

Чтобы это рассчитать, используют формулу:

Ri = Ra/α
Ra = Ri*α
α = Ra/Ri

Ri – внутренний импеданс (или сопротивление в динамическом режиме) выходной лампы при заданном режиме ее работы (internal impedance, может быть указан буквой Z).
α – коэффициент внутреннего импеданса лампы к анодной нагрузке. При использовании тетрода или пентода в исходном контуре может находиться в пределах от 0,1 до 0,2. При использовании триода (или тетрода, пентода в триодном подключении) – от 3 до 5. Выбор больших значений приведет к более широкому диапазону в сторону нижних воспроизводимых частот. Для гитарных усилителей следует использовать меньший коэффициент, для большей выходной мощности.

Найдем оптимальный Ri тетрода или пентода с анодной нагрузкой 5500 Ohm:

Ri = Ra/α = 5500 Ohm/0,1 = 55000 Ohm (55k)

Чем меньше 55k будет внутренний импеданс (Ri) выходной лампы при заданном режиме ее работы, тем шире диапазон в сторону нижних частот можно получить на выходе трансформатора, но соответственно меньшую выходную мощность.

Но трансформаторы TВЗ-1-9, ТВ-2Ш-2 не обречены работать только с нагрузкой вторичной обмотки 4 Ohm. Аналогичным способом можно счесть импеданс первичной обмотки (Ra) с любыми другими нагрузками на вторичную. Например, со стандартными громкоговорителями:

Если Rn=8 Ohm, тогда Ra=11000 Ohm.
Если Rn=16 Ohm, тогда Ra=22000 Ohm.

рисунок 3

На рисунке 3 проиллюстрировано как нагрузка на вторичную обмотку (Rn) влияющая на входной импеданс трансформатора (Ra) согласно коэффициенту трансформации (n). Зная два из этих параметров, всегда можно найти третий:

Ra = Rn*(n*n)
Rn = Ra/(n*n)
n = sqr (Ra/Rn)

Напомню, моя цель – пристроить трансформатор ТВ-2Ш-2 для работы с пружинным ревербератором 4AB3C1B, который создает нагрузку на вторичную обмотку 8 Ohm:

Spring Reverb 4AB3C1B:
Input transducer: импеданс = 8 Ohm, DC resistance = 0,7 Ohm.
Output transducer: impedanсe = 2250 Ohm, DC resistance = 200 Ohm.

В моем усилителе «Spudnik Reverb Amp» выходной каскад драйвера ревербератора сделан на тетроде 6П6С. С импедансом первичной обмотки 11000 Ohm будут большие потери выходной мощности, а нижние частоты пружинному ревербератору не нужны. Придется сменить КТ трансформатора. Чтобы изменился КТ, нужно изменить количество витков одной из обмоток трансформатора. Так как количество витков трансформатора ТВ-2Ш-2 (ТВЗ-1-9) известно, это не составляет проблем. Попробую приблизить его характеристику трансформации к Hammond 1750AX – импеданс первичной обмотки 7500 Ohm при нагрузке на вторичную 8 Ohm.

Определяю нужный коэффициент трансформации:

n = sqr (Ra/Rn) = sqr (7500 Ohm/8 Ohm) = 30,62

Остается сосчитать на какое количество витков нужно изменить одну из обмоток трансформатора. Сменить можно как первичную, так и вторичную обмотку, рассмотрим оба варианта.

Известно, что в трансформаторах ТВ-2Ш-2 (ТВЗ-1-9) первичная обмотка осуществлена ​​поверх вторичной, поэтому можно легко домотать или отмотать нужное количество ее витков. Считаем количество витков первичной обмотки для нужного коэффициента трансформации 30,62 при имеющейся вторичной обмотке, состоящей из 58 витков:

w1=w2*n=58*30,62=1776

После того, как я отмотал от первичной обмотки 374 витки, трансформатор ТВ-2Ш-2 имеет КТ 1 до 30,62. Но таковой метод переработки отлично подходит только для работы с пружинным ревербератором. С уменьшением витков первичной обмотки ее индуктивность также становится меньше, это приводит к сужению диапазона воспроизводимых частот. Индуктивность первичной обмотки (inductance) напрямую зависит от количества ее витков и магнитопроводности железа.

Для заслуги той же цели можно не трогать первичную, а домотать вторичную обмотку трансформатора.

Считаем количество витков вторичной обмотки для коэффициента трансформации 30,62:

w2 = w1/n = 2150/30,62 = 70,2

То есть, 12-13 витков вторичной обмотки нужно домотать до уже имеющихся 58.

Теперь можно осторожно разобрать трансформатор, учитывая, что после домотки нужно будет его так же собрать.

Как уже отмечалось, в трансформаторах ТВ-2Ш-2, ТВЗ-1-9 вторичная обмотка находится под первичным слоем, поэтому доматировать 13 витков нужно третьим слоем (рисунок 4, обмотка 4-5). Намотка производится в таком же направлении, что и сделана первичная обмотка, проволокой диаметром не менее 0,55 мм. Начало новой обмотки соединяется с концом «старой» вторичной обмотки.

рисунок 4

При собрании трансформатора старая прокладка между «I» и «Ш»-образными пластинами магнитопроводного железа, скорее всего, уже будет непригодна. Ее следует заменить изготовив из тонкой бумаги. Она будет предотвращать намагничивание железа от постоянного тока.

Теперь трансформатор ТВ-2Ш-2 будет обладать характеристиками согласно рисунку 4.

На основе этой базовой информации можно посчитать намотку под любой другой входной и выходной импеданс трансформаторов ТВЗ-1-9, ТВ-2Ш-2 или других для дальнейшей их переработки.
