Биполярный транзистор — это усилительный полупроводниковый прибор, состоящий из трех слоев полупроводника с чередующимися типами проводимости (n-p-n или p-n-p), которые образуют два взаимосвязанных p-n перехода.

Средний слой биполярного транзистора называется базой, а крайние — эмиттером и коллектором. При изготовлении транзистора эмиттер легируют более сильно, чем коллектор (содержание примесей в эмиттере выше, чем в коллекторе), чтобы содержание свободных носителей заряда в эмиттере было выше.

Обозначение:

Направление стрелки эмиттера показывает направление тока в транзисторе (у p-n-p транзистора основным переносчиком заряда служат положительно заряженные дырки, поэтому направление тока совпадает с направлением движения зарядов, а у n-p-n транзистора основным переносчиком заряда служат электроны, поэтому направление тока противоположно движению зарядов).

Рассмотрим работу биполярного транзистора на примере транзистора n-p-n типа.

Если приложить к базе положительное, относительно эмиттера напряжение, то эмиттерный p-n переход будет включен в прямом направлении и электроны начнут дрейфовать из эмиттера в базу (потечет ток). Если к коллектору приложено положительное, относительно базы напряжение, то к коллекторному p-n переходу будет приложено обратное напряжение и электрическое поле коллектора будет выталкивать из этого p-n перехода все электроны в сторону коллектора. Но база транзистора очень тонкая, поэтому обе области p-n перехода пересекаются, из-за чего большинство электронов, прошедших в базу из эмиттера захватываются полем коллектора и уносятся к коллектору. В базе остаются и рекомбинируют с дырками лишь незначительное число электронов, т.

е. ток базы получается во много раз меньше тока коллектора.

Получается, что ток эмиттера разделяется на ток базы и ток коллектора, причем ток коллектора во много раз больше тока базы.

I_э=I_к+I_б

Если каким-либо образом незначительно изменять ток базы, то ток коллектора будет изменяться очень сильно. Благодаря этому свойству транзистор можно использовать как усилительный элемент.

Коэффициент, который показывает — во сколько раз изменится ток коллектора при изменении тока базы называется коэффициентом усиления тока базы и для каждого транзистора является постоянной величиной.

коэффициент усиления тока базы: b=DI_к/DI_б»I_к/I_б

На практике пользуются также коэффициентом передачи эмиттерного тока, который равен отношению тока коллектора к току эмиттера.

коэффициент передачи эмиттерного тока: a=DI_к/DI_э»I_к/I_э

Коэффициент усиления тока базы и коэффициент передачи эмиттерного тока связаны между собой:

Учитывая, что I_э=I_к+I_б, можно записать a=I_к/(I_к+I_б)=bI_б/(bI_б+I_б)=b/(b+1)

Существуют 3 схемы включения транзисторов:

1) схема с общей базой

2) схема с общим эмиттером

3) схема с общим коллектором

13Структура интегрального n-p-n транзистора

13Структура интегрального n-p-n транзистора.

Структура интегрального биполярного n-p-n транзистора представлена на рис. 1, там же показано условное изображение транзистора на электрических схемах.

Рис. 1. Структура интегрального биполярного n-p-n транзистора

Транзистор состоит из эмиттерной, базовой и коллекторной областей. Толщина базовой области транзистора должна быть заметно меньше диффузионной длины неосновных носителей заряда, тогда большая часть неосновных (для базы) носителей, инжектированных эмиттером, не успеет рекомбинировать при диффузионном перемещении к коллектору.

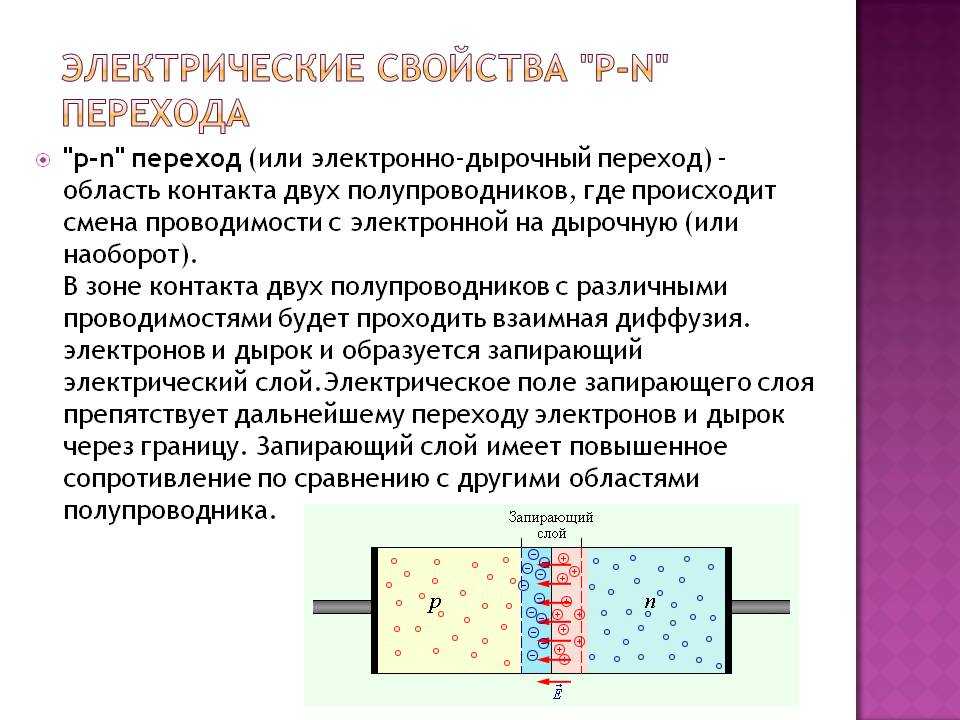

В p-n переходе имеется область пространственного заряда, причем электрические поля в эмиттерном и коллекторном переходах направлены так, что для p-n-p транзистора базовая область создает энергетический барьер для дырок, стремящихся перейти из эмиттера в базу, для n-p-n транзистора базовая область создает аналогичный барьер для электронов эмиттерной области. При отсутствии внешнего смещения на переходах потоки носителей заряда через переходы скомпенсированы и токи через электроды транзистора отсутствуют.

В активной области работы транзистора эмиттерный переход смещен в прямом направлении, коллекторный в обратном. В этой области транзистор работает в режиме усиления входного сигнала. Приложенное к эмиттерному переходу смещение уменьшает потенциальный барьер и из эмиттера в базу инжектируются дырки (в p-n-p транзисторе) или электроны (в n-p-n транзисторе). Инжектированные носители проходят через слой базы и достигают коллектора. Между базой и коллектором для неосновных носителей барьера нет, поэтому дошедшие до коллектора носители заряда выбрасываются в коллекторную область и создают коллекторный ток. Поскольку большинство неосновных носителей не успевает рекомбинировать, основная часть инжектированных эмиттером носителей достигает коллектора. В то же время мощность, затраченная во входной эмиттерной цепи на создание тока, меньше мощности, которая выделяется в выходной коллекторной цепи, что обусловливает усиление мощности.

(adsbygoogle = window.adsbygoogle || []).push({});

Поскольку коллектор смещен в обратном направлении высота энергетического барьера для основных носителей в базе и коллекторе велика и их инжекция через коллекторный переход отсутствует. Через коллекторный переход могут проходить только потоки неосновных носителей заряда, перемещению которых не препятствует поле области пространственного заряда.

Усиление транзистора оценивают коэффициентом α, связывающим ток эмиттера I_э и ток коллектора I_к:

I_к = α I_э

Коэффициент α называют коэффициентом усиления тока в схеме с общей базой. Численное значение коэффициента α близко к единице (0.9 — 0.999). Чаще пользуются коэффициентом усиления тока в схеме с общим эмиттером

B = α / (1 α)

Кроме активной области работы возможны:

· режим насыщения (оба перехода открыты), который используется в переключательных схемах вычислительной техники и цифровой автоматики,

· закрытая область (оба перехода заперты),

· инверсная активная область (коллекторный переход открыт, эмиттерный заперт, в которую транзистор может попадать во время переходных процессов.

При моделировании электронных схем на биполярных транзисторах преимущественно используются модель Эберса-Молла и модель Гуммеля-Пуна.

Информация о смене общенациональной сети поставщиков услуг

По состоянию на 1 августа 2022 г. Managed Care Advisors (MCA)-Sedgwick управляет Национальной сетью поставщиков медицинских услуг (NPN), заменив Logistics Health Incorporated (LHI).

Обратите внимание: время ожидания звонка по номеру MCA-Sedgwick может быть долгим в определенное время суток. При появлении запроса воспользуйтесь функцией обратного звонка, чтобы сохранить свое место в очереди без ожидания. Представитель MCA-Sedgwick перезвонит вам, как только появится возможность. Нет необходимости ждать или перезванивать позже.

MCA-Sedgwick теперь управляет преимуществами Программы для участников NPN с 1 августа 2022 г. Служба поддержки участников MCA-Sedgwick доступна по телефону 1-800-416-2898 с 8:00 до 22:00 по восточноевропейскому времени с понедельника по четверг и с 8:00 до 20:00. ЕТ в пятницу. Посетите страницу MCA-Sedgwick NPN , чтобы узнать о портале для новых участников NPN.
Большинству членов NPN , а не нужно было сменить провайдера. Если у вас есть вопросы о сети провайдера, позвоните по телефону 1-800-416-289.8.
Если вы записаны на прием к врачу до конца 2022 года, , позвоните по телефону 1-800-416-2898. MCA-Sedgwick проверит, входит ли этот провайдер в их сеть, и сразу же свяжется с вами, если нет. Это особенно важно, если назначено лечение, требующее предварительного разрешения Программы.
Участникам Программы никогда не должны выставляться счета за услуги, связанные с ЦМТ, полученные в рамках Программы. Сюда входят доплаты и отчисления. Как член NPN, если вы по ошибке получили счет за услугу, связанную с ЦМТ, не оплачивайте его. Позвоните в MCA-Sedgwick по телефону 1-800-416-289.8 или отправьте счет через портал участников NPN .
Если вы по ошибке получили счет за любую услугу, связанную с ЦМТ, полученную до 1 августа, свяжитесь с LHI по телефону 1-877-498-2911, вариант 1, даже если переход завершен. Если вы являетесь поставщиком услуг NPN и у вас есть вопросы об услуге до 1 августа, позвоните в LHI по телефону 1-877-498-2911, вариант 2.
Изменение Pharmacy Benefit Manager с Optum на Express Scripts отличается от изменения NPN. Посетите страницу перехода PBM для получения дополнительной информации об этом переходе.

Для участников NPN

Уход, связанный с WTC: Для получения услуг NPN, таких как запись на прием, уход и лечение, а также ведение пациентов, свяжитесь с MCA-Sedgwick по телефону 1-800-416-2898, вариант 1, или через их членский портал NPN . Колл-центр MCA-Sedgwick NPN открыт с понедельника по четверг с 8:00 до 22:00 по восточному времени и в пятницу с 8:00 до 20:00 по восточному времени.
Последние счета: Если вы по ошибке получили счет за услуги, полученные 1 августа или после этой даты, свяжитесь с MCA-Sedgwick по телефону 1-800-416-2898, вариант 1.
Предыдущие счета: По вопросам выставления счетов за услуги, полученные до 1 августа, продолжайте обращаться в LHI по телефону 1-877-498-2911.
Аптека: По вопросам получения аптечных льгот или по вопросам, связанным с получением рецепта, обращайтесь в службу Express Scripts по телефону 1-800-9.35-7179 или войдите на веб-сайт Express Scripts .
Общий: По общим вопросам или запросам о Программе обращайтесь в колл-центр WTC Health Program по телефону 1-888-982-4748.

Для поставщиков услуг NPN

Для выставления счетов NPN 1 августа 2022 года или после этой даты свяжитесь с Managed Care Advisors (MCA)-Sedgwick по телефону 1-800-416-2898, вариант 2.
Для выставления счета NPN до 1 августа 2022 г. обращайтесь в LHI по телефону 1-877-498-2911.

Часто задаваемые вопросы о переходе на NPN для участников NPN

Я новичок в программе WTC Health Program и NPN. Как это влияет на меня?

MCA-Sedgwick теперь предоставляет все услуги, связанные с NPN. Все новые участники NPN, независимо от того, были ли они недавно зарегистрированы или переведены из клинического центра передового опыта, назначаются MCA-Sedgwick. Вы можете ожидать приветственный пакет от MCA-Sedgwick по почте вскоре после получения письма о регистрации от программы WTC Health Program или подтверждения вашего перевода.

Я действующий участник NPN. Что мне нужно сделать?

Вы должны были получить приветственный пакет от MCA-Sedgwick по почте в конце июля или начале августа. Этот пакет содержал важную информацию, например, как получить доступ к порталу участников NPN и как связаться с MCA-Sedgwick. Если вы не получили этот пакет или у вас есть какие-либо вопросы или опасения, свяжитесь с MCA-Sedgwick по телефону 1-800-416-2898.

Изменились ли преимущества моей Программы?

Нет, ваши льготы по программе WTC Health Program не изменились. Вы по-прежнему будете получать ежегодные контрольные осмотры, скрининг на рак, консультации по льготам и другие льготы, как указано в правилах программы. Однако некоторые эксплуатационные аспекты изменились. Это включает в себя номер колл-центра NPN, веб-сайт и портал для участников, а также группу управления обслуживанием. Некоторым участникам также может потребоваться сменить поставщика услуг.

Мы знаем, что это изменение может создать проблемы и проблемы. Это нормально для подобных изменений, и мы ценим ваше терпение.

Служба поддержки участников MCA-Sedgwick готова помочь ответить на ваши вопросы или проблемы, связанные с NPN, по телефону 1-800-416-2898. Веб-сайт MCA-Sedgwick NPN доступен по адресу www.sedgwickwtc.com .

Влияет ли это изменение на мою личную медицинскую страховку?

Нет. Помните, что программа WTC Health не является страховкой. Программа представляет собой программу ограниченных льгот для здоровья. Это означает, что ваша основная медицинская страховка (например, страховка от работодателя, Medicare или Medicaid) составляет отделяет от услуг и сетей Программы, включая услуги Общенациональной сети поставщиков услуг.

Вам не нужно иметь конкретную медицинскую страховку или менять свою медицинскую страховку, чтобы получать льготы по Программе через NPN в рамках MCA-Sedgwick. Помните, однако, что Программа требует, чтобы все участники имели первичную медицинскую страховку. Это требование Закона Задроги.

Важное примечание для участников программы Survivor: Личное медицинское страхование применяется, когда Программа следует предусмотренному законом процессу, называемому Согласование льгот. Чтобы полностью покрыть любые медицинские и/или фармацевтические расходы для Выживших, аффилированный с Программой поставщик услуг должен сначала выставить счет по вашей основной страховке, включая любую государственную страховку, такую как Medicare или Medicaid, а затем по любой вторичной страховке, которая у вас может быть. Наконец, они выставляют Программе счет на оставшуюся сумму. Это не оставляет вам никаких личных затрат. Вам не нужен конкретный страховщик для процесса координации выплат. Тем не менее, поставщик Программы, которого вы видите, также должен входить в вашу основную сеть медицинского страхования, чтобы обеспечить надлежащее выставление счетов.

Должен ли я сменить поставщика услуг (врача, клинику или специалиста)?

Большинство участников NPN , а не нуждаются в смене провайдера. Поставщики медицинских услуг обычно входят в несколько сетей. Многие поставщики в сети LHI уже входят в сеть MCA-Sedgwick, помимо нескольких новых вариантов поставщиков.

MCA-Sedgwick разослала письма избранным участникам до и после даты перехода, информируя их о возможных сбоях в работе поставщика услуг. Если вы не получили письмо, скорее всего, ваш поставщик программы находится в сети MCA-Sedgwick. Если у вас есть какие-либо вопросы или опасения по поводу статуса вашего существующего поставщика программы в сети NPN, обратитесь в отдел обслуживания участников MCA-Sedgwick по телефону 1-800-416-289. 8.

Кроме того, все участники NPN могут узнать статус конкретного поставщика услуг, позвонив в отдел обслуживания участников MCA-Sedgwick или воспользовавшись инструментом поиска поставщиков на портале участников NPN .

Сообщала ли компания MCA-Sedgwick участникам, если их провайдер отсутствует в их сети?

Да, в июле и октябре MCA-Sedgwick разослала письма некоторым членам, информируя их о возможных сбоях в работе поставщика услуг. В этом письме были изложены следующие шаги. Эти письма были основаны на данных о претензиях и счетах за последний год и последние 18 месяцев соответственно.

MCA-Sedgwick и программа WTC Health Program усердно работали над тем, чтобы все участники, обратившиеся к поставщику услуг, не входящему в сеть, были уведомлены по почте. Однако при таком сложном переходе есть вероятность, что участник с потенциальным сбоем поставщика услуг не получит уведомление, несмотря на все усилия.

По этой причине, если вы уже записаны на прием к врачу NPN, позвоните в MCA-Sedgwick по телефону 1-800-416-289.8 до вы идете на прием, чтобы проверить статус вашего провайдера. Если возможно, позвоните, чтобы проверить статус поставщика за 2–3 недели до встречи. Это особенно важно, если назначена процедура, требующая предварительного разрешения от программы WTC Health Program.

Что делать, если у меня назначена запланированная встреча, и я не уверен, что этот поставщик находится в сети?

Если у вас назначена запланированная встреча с поставщиком услуг NPN, позвоните в MCA-Sedgwick по телефону 1-800-416-289.8 до вы идете на встречу. Команда MCA-Sedgwick проверит, входит ли провайдер в их сеть. Если провайдер находится вне сети, он сразу же свяжется с вами на следующих шагах.

Если возможно, позвоните в MCA-Sedgwick за 2–3 недели до встречи по телефону . Это особенно важно, если назначена процедура, требующая предварительного разрешения от программы WTC Health Program.

Обратите внимание: если MCA-Sedgwick запланировал ваше лечение, вам не нужно звонить для подтверждения. MCA-Sedgwick назначает встречи только с поставщиками в своей сети.

Мой провайдер не в сети. Могут ли они присоединиться?

Если провайдер хочет присоединиться к сети MCA-Sedgwick, он может присоединиться в любое время. Тем не менее, они должны подписать контракт на оказание помощи, связанной с WTC, в рамках MCA-Sedgwick. Сумма, выплачиваемая поставщикам, по-прежнему соответствует ставкам FECA, как это было в рамках LHI.

Вы можете сообщить своему провайдеру, что дополнительная информация о присоединении к сети MCA-Sedgwick доступна на портале провайдера или по телефону 1-800-416-2898, вариант 2.

Затрагивает ли это изменение переводы в сеть NPN или из нее?

Обработка несрочных запросов на перевод из клинического центра передового опыта (CCE) в NPN может занять больше времени, чем обычно, из-за сложности этого изменения.

Передачи из NPN не были затронуты во время перехода.

Процесс перехода в сеть NPN или из нее не изменился. Если вы хотите перейти в NPN, обратитесь в свой CCE. Если вы хотите перейти с NPN на CCE, свяжитесь с MCA-Sedgwick.

Узнайте больше о переносе клиник.

Что такое портал для участников NPN?

Новый портал участников NPN — это удобный онлайн-вариант самообслуживания, предоставляемый MCA-Sedgwick, который позволяет вам получить доступ к информации о льготах и информации NPN в рамках программы WTC Health Program. Использование портала опционально .

Функции портала участников NPN MCA-Sedgwick включают в себя инструмент поиска поставщиков, позволяющий находить или проверять поставщиков, участвующих в NPN, в вашем регионе, возможность загружать медицинские записи и ключевые формы NPN, которые можно заполнять онлайн. Вы также можете отправить сообщение или пообщаться в чате со службой поддержки участников MCA-Sedgwick.

Для существующих участников, которые были с LHI, это было известно как LHI.Care. MCA-Sedgwick имеет собственный портал с новыми и различными функциями. Даже если у вас была учетная запись LHI.Care, вам необходимо настроить новую учетную запись на портале участников NPN MCA-Sedgwick.

Если вы хотите зарегистрироваться на портале и не получили приглашение 1 августа или позже, или хотите подтвердить или предоставить NPN свой текущий адрес электронной почты, позвоните по телефону 1-800-416-289. 8.

Что делать, если я не получил новую идентификационную карту участника NPN от MCA-Sedgwick?

Все лица, оказывающие помощь, и выжившие с сертифицированным состоянием здоровья, связанным с WTC (Certified-Eligible Survivors), которые перевели лечение из LHI в MCA-Sedgwick, должны были получить новую идентификационную карту NPN в приветственном пакете MCA-Sedgwick в конце июля или начале августа. .

Если вы не получили удостоверение личности, свяжитесь с MCA-Sedgwick по телефону 1-800-416-289.8. MCA-Sedgwick также сделала временную карту доступной для загрузки через вашу учетную запись на портале участников NPN. Если вам нужен доступ к порталу участников NPN, позвоните по номеру 1-800-416-2898.

Что мне делать с моей идентификационной картой участника LHI NPN?

Теперь, когда MCA-Sedgwick управляет NPN, ваша идентификационная карта участника LHI NPN больше не активна. Вы можете избавиться от этой карты. Мы рекомендуем разрезать его перед утилизацией, так как он содержит вашу личную информацию. Пожалуйста, используйте свою новую идентификационную карту участника MCA-Sedgwick NPN.

Обратите внимание: Идентификационная карточка участника NPN представляет собой отдельную карточку из идентификационной карточки аптеки WTC Health Programme. Для рецептов, связанных с WTC, используйте свою идентификационную карточку аптеки WTC Health Program от Express Scripts. Эта карточка отправляется, когда вы сертифицированы по состоянию здоровья, связанному с WTC.

Что делать, если у меня возникла проблема с выставлением счетов LHI?

Если вы по ошибке получили счет за любую услугу, связанную с ЦМТ, ДО 1 августа 2022 г. или все еще решаете проблему выставления счетов с LHI, продолжайте обращаться в LHI по телефону 1-877-498-2911 даже после завершения перехода.

По поводу любого ошибочно полученного счета за услугу, связанную с ЦМТ, полученной ДО ИЛИ ПОСЛЕ 1 августа, обращайтесь в MCA-Sedgwick.

К кому мне теперь обратиться по поводу NPN?

Когда переход на MCA-Sedgwick завершен, все участники NPN должны обращаться в MCA-Sedgwick с вопросами или проблемами. Вы можете связаться с MCA-Sedgwick по телефону или через их онлайн-портал для участников NPN.

Служба поддержки участников MCA-Sedgwick доступна по телефону 1-800-416-2898 с 8:00 до 22:00 по восточному времени с понедельника по четверг и с 8:00 до 20:00 по восточному времени в пятницу. Доступна языковая помощь.

Когда объем звонков MCA-Sedgwick высок, время ожидания может быть долгим. При появлении запроса воспользуйтесь функцией обратного звонка, чтобы сохранить свое место в очереди без ожидания. Представитель MCA-Sedgwick перезвонит вам, как только появится возможность. Нет необходимости ждать или перезванивать позже.

Для онлайн-доступа участники NPN больше не должны использовать LHI.Care. Вам необходимо создать учетную запись на новом портале участников NPN, предоставленном MCA-Sedgwick. Если вы хотите зарегистрироваться на портале, позвоните по телефону 1-800-416-2898.

Обратите внимание: LHI все еще работает над прекращением некоторых действий, имевших место во время наблюдения за NPN (например, проблемы с выставлением счетов до 1 августа). Вы можете получить известие от LHI или получить направление в LHI от MCA-Sedgwick, если это необходимо. Если вы по ошибке получили счет за любую услугу, связанную с ЦМТ, полученную до 1 августа, свяжитесь с LHI по телефону 1-877-49.8-2911 даже после завершения перехода.

Как получить последнюю информацию о NPN?

Программа WTC Health Program и MCA-Sedgwick усердно работали над тем, чтобы информировать участников на протяжении всего этого перехода. Теперь, когда переход завершен, вы можете получить последнюю информацию на странице общенациональной сети поставщиков услуг. Вы также можете позвонить в MCA-Sedgwick и задать вопросы NPN или подписаться на программу WTC Health Program на Facebook 9.0012 или Твиттер .

Ранее письма о переходе также рассылались членам NPN. Эти буквы доступны на английском, испанском, польском и 中文: :

Письмо-объявление об изменении NPN (февраль 2022 г.)
Письмо о продлении перехода NPN (апрель 2022 г.)

Часто задаваемые вопросы о переходе на NPN для поставщиков NPN

К кому сейчас обращаются поставщики услуг по вопросам, связанным с обслуживанием?

Как поставщик NPN, к кому вам следует обращаться по вопросам, связанным с выставлением счетов, зависит от даты обслуживания.

Для получения услуг ДО ИЛИ ПОСЛЕ 1 августа 2022 г. , пожалуйста, свяжитесь с Managed Care Advisors (MCA)-Sedgwick по телефону 1-800-416-2898, вариант 2.

Для получения услуг ДО 1 августа 2022 г. вам все равно следует обращаться в Logistics Health Inc. (LHI) по телефону 1-877-498-2911, вариант 2.

Повлиял ли этот переход на тарифы на выставление счетов?

Нет. Программа оплачивает тарифы FECA за услуги, связанные с ЦМТ, независимо от того, какая компания управляет NPN. Провайдеры получают ставки FECA в рамках MCA-Sedgwick так же, как и в рамках LHI.

Как провайдеры присоединяются к сети MCA-Sedgwick?

Как поставщик, если вы хотите присоединиться к сети MCA-Sedgwick, независимо от того, были ли вы в предыдущей сети NPN или нет, вы можете присоединиться в любое время. Поставщик услуг должен сначала подписать контракт на предоставление услуг, связанных с WTC, в рамках MCA-Sedgwick. Сумма, выплачиваемая поставщикам, по-прежнему соответствует ставкам FECA, как это было в рамках LHI.

Чтобы начать процесс или получить дополнительную информацию, посетите страницу поставщиков услуг MCA-Sedgwick 9.0012 или позвоните по телефону 1-800-416-2898, вариант 2.

Что такое Prime Network или Prime Health Services?

Prime Network является частью Prime Health Services, национальной компании управляемого медицинского обслуживания, с которой MCA-Sedgwick заключает контракт, чтобы помочь построить свою сеть поставщиков NPN. Многие устаревшие поставщики NPN в рамках LHI уже могли предоставлять услуги через Prime Network и Prime Health Services.

Как поставщик, если вы в настоящее время не являетесь участником Prime Network и хотите присоединиться, чтобы вы могли начать или продолжать предоставлять услуги, связанные с WTC, участникам программы WTC Health, посетите страницу MCA-Sedgwick’s Providers page или позвоните по номеру 1-800- 416-2898, вариант 2.

Важное примечание для участников NPN: Участники программы WTC Health не должны напрямую обращаться в Prime Health Services по вопросам, связанным с WTC. По любым вопросам участников, связанным с NPN, включая вопросы о доступности поставщиков, обращайтесь напрямую в MCA-Sedgwick.

Общие часто задаваемые вопросы о переходе на NPN

Почему произошло изменение контракта для NPN?

Программа WTC Health, как и многие другие государственные программы, заключает контракты с внешними организациями на предоставление определенных услуг. Это включает в себя предоставление общенациональной медицинской помощи, связанной с ЦМТ, участникам Программы через NPN.

Существующий контракт NPN с Logistics Health Incorporated (LHI) истек в 2021 году. По истечении срока действия контракта любой квалифицированный поставщик может подать предложение о предоставлении услуг по контракту. Предложения оцениваются в соответствии с законами и постановлениями о федеральных закупках. Компания MCA-Sedgwick была выбрана на основании множества факторов после полного рассмотрения всех предложений.

После выбора нового поставщика начинается переходный период, когда предыдущий поставщик продолжает предоставлять услуги, пока начинается работа по передаче операций новому поставщику. Для NPN этот переходный период начался в конце 2021 года и закончился 1 августа 2022 года.

1 июня 2022 г. программа WTC Health также завершила перевод менеджера по льготам аптеки с Optum на экспресс-сценарии. Это отдельный переход от этого перехода NPN. Более подробная информация об этом переходе доступна на странице информации о переходе PBM.

Когда изменился поставщик NPN?

Переход был завершен 1 августа 2022 г. В конце июля 2022 г. компания MCA-Sedgwick отправила существующим членам NPN приветственный пакет с дополнительной информацией. Если вы не получили приветственный пакет или у вас есть дополнительные вопросы, позвоните в MCA-Sedgwick по телефону 1-800. -416-2898.

Обратите внимание: с 1 августа участники NPN больше не могут получить доступ к преимуществам программы WTC Health Program через LHI.

Является ли изменение поставщика NPN таким же, как изменение поставщика PBM?

Нет. Изменение программы Pharmacy Benefit Manager (PBM) было отдельным изменением от изменения NPN. 1 июня 2022 г. поставщик PBM для программы WTC Health Program сменился с Optum на Express Scripts. Дополнительная информация доступна на странице информации о переходе PBM.

Важно: Программе WTC Health известно о некоторых проблемах участников, связанных с аптечными льготами и отпускаемыми по рецепту лекарствами после перехода на экспресс-сценарии. Дополнительную информацию см. в Положении о программе для участников, столкнувшихся с проблемами при заполнении рецептов.

Кто такие Managed Care Advisors и Sedgwick?

Managed Care Advisors (MCA) — компания, специализирующаяся на управляемом здравоохранении, компенсации работникам и управлении инвалидностью. Материнской компанией MCA является Sedgwick, иногда также называемая Sedgwick Government Services.

MCA и Sedgwick совместно работают над предоставлением услуг NPN программе WTC Health Program.

Поскольку они тесно сотрудничают и члены NPN могут взаимодействовать с обеими компаниями, мы называем их Managed Care Advisors-Sedgwick или MCA-Sedgwick для краткости.

Со службой поддержки участников MCA-Sedgwick можно связаться по телефону 1-800-416-2898 или через новый портал для участников NPN .

Продолжает ли LHI управлять клиникой на Уильям Стрит?

Да. У LHI есть отдельный контракт с Программой здравоохранения WTC на управление клиникой William Street Clinic в Нижнем Манхэттене, и он все еще действует. Переход от LHI к MCA-Sedgwick для операций NPN никоим образом не влияет на клинику William Street. Для выживших, направленных в клинику на Уильям Стрит, изменений нет.

Важное примечание: Участники, назначенные в клинику William Street, должны продолжать обращаться непосредственно в клинику по телефону 1-800-714-7426.

Все о транзисторах NPN| MAD PCB Производство, сборка и проектирование

Что такое транзистор NPN?

Транзисторы NPN представляют собой тип биполярного транзистора с тремя слоями, которые используются для усиления сигнала. Это устройство, которое управляется током. Транзистор отрицательный-положительный-отрицательный обозначается аббревиатурой NPN. В этой конфигурации полупроводник p-типа сплавлен между двумя полупроводниковыми материалами n-типа.

Он разделен на три части: эмиттерную, базовую и коллекторную. В транзисторе NPN поток электронов заставляет его проводить ток. Также см. PNP-транзистор.

Символ NPN

На следующей диаграмме показано символическое представление транзистора NPN.

Транзистор NPN Обозначение

Направление тока, протекающего через устройство, четко показано направленной наружу стрелкой на выводе эмиттера на символическом изображении. Электроны составляют большинство носителей в транзисторах NPN.

Конструкция NPN-транзистора

NPN-транзистор изготавливается двумя способами. Транзисторы NPN образуются, когда полупроводниковый материал p-типа (кремний или германий) сплавляется между двумя полупроводниковыми материалами n-типа, как мы уже знаем. Конструктивная структура NPN-транзистора показана на схеме ниже:

Конструкция NPN-транзистора

NPN-транзистор состоит из нескольких различных компонентов. Он разделен на три части: эмиттерную, базовую и коллекторную.

Соединение эмиттер-база — это область, соединяющая эмиттер и базовую область. Соединение коллектор-база, с другой стороны, является точкой, где встречаются области базы и коллектора. Он функционирует как два диода PN-перехода из-за наличия двух переходов между тремя областями.

Уровни легирования в каждом из трех регионов разные. Эмиттерная область имеет много легирования, в то время как базовая область также имеет много легирования. А уровень легирования коллекторной области умеренный, находится где-то между эмиттерной и базовой областью. Его обратным является PNP-транзистор, в котором P-область зажата между двумя областями N-типа.

Стоит отметить, что области эмиттера и коллектора нельзя поменять местами. Это связано с тем, что толщина области коллектора немного больше толщины области эмиттера. Так что больше энергии может быть рассеяно.

Работа транзисторов NPN

Когда на транзистор не подается смещение или когда между его выводами не подключена батарея. Тогда это называется несмещенным состоянием транзистора. Мы уже говорили о том, как работает диод с PN-переходом при отсутствии смещения. Как мы уже знаем, транзистор состоит из двух PN-переходов.

В результате в условиях отсутствия смещения электроны в эмиттерной области начинают двигаться в сторону базовой области из-за колебаний температуры. Однако по прошествии определенного времени на переходе эмиттер-база транзистора образуется область обеднения. Только около 5% электронов объединяются с дырками в этой области после достижения области базы, а остальные дрейфуют через область коллектора. Точно так же через некоторое время на переходе база-коллектор транзистора образуется область обеднения.

Стоит отметить, что толщина или тонкость обедненной области определяется концентрацией легирования материала. Иными словами, в случае слаболегированной области ширина обедненной области будет больше, чем в случае сильнолегированной области. Поэтому ширина обеднения на переходе коллектор-база больше, чем на переходе эмиттер-база. Эти две области истощения служат потенциальным камнем преткновения для любого дальнейшего потока большинства носителей.

На следующей диаграмме показано состояние смещения NPN-транзистора:

Работа NPN-транзистора

Ширина обедненной области, также называемой PN-переходом, сужается в результате прямого приложенного напряжения на эмиттер-база. узел. Точно так же ширина перехода коллектор-база увеличивается за счет обратного приложенного напряжения. Вот почему по сравнению с переходом коллектор-база на предыдущем рисунке переход эмиттер-база имеет тонкую область обеднения.

Электроны начинают инжектироваться в область эмиттера в результате прямого приложенного напряжения VBE. Электроны в этой области обладают достаточной энергией, чтобы преодолеть барьерный потенциал перехода эмиттер-база и достичь области базы.

Движение носителей заряда в NPN-транзисторе показано на диаграмме ниже:

Движение носителей заряда в NPN-транзисторе

Поскольку базовая область очень тонкая и слегка легированная. В результате только несколько электронов объединяются с дырками, как только они достигают места назначения. Из-за сильного электростатического поля электроны начинают дрейфовать в области коллектора из-за очень тонкой области базы и обратного напряжения на переходе коллектор-база. В результате эти электроны теперь собираются на выводе коллектора транзистора. Электроны начинают двигаться к коллектору по мере того, как рекомбинирующие дырки и электроны отделяются друг от друга. В результате этого движения через устройство также протекает очень небольшой базовый ток. Поэтому ток эмиттера равен сумме токов базы и коллектора. IE = IB + IC

Приложения

Высокочастотные приложения используют их.
В коммутационных устройствах чаще всего используются NPN-транзисторы.
Этот компонент используется в усилительных цепях.
Для усиления слабых сигналов используется в парных цепях Дарлингтона.
NPN используются в приложениях, где требуется сток тока.
Этот компонент используется в некоторых классических схемах усилителей, таких как схемы двухтактных усилителей.
В датчиках температуры, например.
Приложения с очень высокой частотой.
Эта переменная используется в логарифмических преобразователях.
Поскольку усиление сигнала осуществляется с помощью NPN-транзисторов. В усилительных схемах он используется таким образом.
Логарифмические преобразователи — еще одна область, где он используется.
Характеристика переключения транзистора NPN является одним из его наиболее значительных преимуществ. В результате он обычно используется для переключения приложений.

Родственные термины

Область эмиттера : Это самая большая часть структуры, которая больше базовой области, но меньше области коллектора.
