Как обозначается плюс и минус в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. 2. Возникновение пожаров.
3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Источник: electricvdome.ru

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N .

Давайте разберемся, о чем говорят обозначения L и N в электрике .

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

«

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления ( PE – Protective Earthing ), он же нулевой защитный проводник, заземление, земля.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Источник: rozetkaonline.ru

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Источник: strojdvor.ru

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

• Красный — «+» плюс провод;
• Черный — «-» минус провод;
• Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Источник: rusenergetics.ru

L и N в электрике — цветовая маркировка проводов

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Источник: yaelectrik.ru

«Как всегда обозначается фаза на проводе?» – Яндекс.Кью

Для обозначения фазы на схемах или в оборудовании чаще всего используется большая латинская буква L. Если представлена трехфазная система, для обозначения каждой фазы на концах и выводах может наноситься буквенное обозначение с бирками или теснением A, B, C.

Что касается цветовой маркировки фазного провода, то согласно установленных норм принято использовать варианты с изоляцией такого цвета: коричневый, красный, черный, серый, белый, оранжевый и другие. В зависимости от производителя кабельно-проводниковой продукции оттенки и цветопередача в отдельных марках может существенно отличаться.

Для обозначения фазы на проводе запрещено использовать только синий и желто-зеленый цвет, так как они используются для нулевого и заземляющего проводника. Разумеется, на практике не стоит полагаться только на цвет изоляции, так как электрики, выполнявшие монтажные работы могли попросту ее не соблюдать, или цвет мог выгореть, выцвести и т.д.

Цветовая маркировка кабеля и провода. Поиск фазы и нейтрали

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие.

---

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие. Все эти вопросы очень правильные и нужные, ведь от верного ответа на них зависит не только безопасность электромонтера и окружающих его людей, но и бесперебойность работы электросети в доме или квартире.

Цветная маркировка каждой жилы в современном кабеле не является прихотью или рекламной «фишкой» производителей. Наоборот, это жесткий стандарт, которого придерживаются во всем мире, обусловленный регламентами безопасности, а также существенно упрощающий процедуру и скорость монтажа.



Понятие цветовой маркировки проводной продукции

Цветовое оформление жилы любого провода является своеобразным маркером, который четко определяет принадлежность проводника к своей функциональной группе (нейтраль/ноль, фаза, заземление/«земля»), а также уточняет групповое назначение проводников. Цветовая маркировка раз и на всегда решила проблему ошибочного подключения, часто приводящего к перегреву жил или короткому замыканию. Кроме того, значительно возросла скорость монтажа, ведь зная, какой цвет провода является, например, фазным, легко найти аналогичный в месте подключения и надежно их соединить. Иногда дополнительно используется буквенно-цифровой код, также выполняющий задачу идентификации жилы.

Обычно проводник целиком имеет однородный цвет, но допускается и маркирование только окончаний отдельных жил, который являются точками коммутации.

Для максимального понимания уточним термины фаза и нейтраль/ноль. Вся энергосистема, по умолчанию, является 3-фазной, т.е. напряжение между парой любых фаз — 380 В. Для получения привычных 220 В для бытовых электроустановок предусмотрен 0-вой провод. Фазное напряжение между нейтральной жилой и проводом под 380 В будет равно разности потенциалов со знакомым числом 220 В.

Маркирование проводов для электросетей 3-фазного и постоянного тока

В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую окраску:

• Желтая – для А-фазы,

• Зеленая – для В-фазы,

• Красная – для С-фазы.

Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажны

Как отличить провода по цвету и маркировке — Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N, L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается на клеммах подключения (часто идут в комплекте со светильниками) и корпусах розеток.

Фото: © Sibnet.ru

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но это полоса тоже обязательно синяя. Этот же цвет используют иностранные производители.

Фото: © Sibnet.ru

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого). Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким образом могут быть подключены только старые электроплиты), но знать, все же стоит. В этом наборе рекомендуемые цвета для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название происходит от того, что по этому соединению опасный заряд (например, образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?Если желто-зеленый провод имеет дополнительную синюю оплетку, то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение — «PEN», от английского «protective earth and neutral» (защитная земля и нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в соответствии с цветами, нет — человеческий фактор встречается в любой области. Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет индикаторная отвертка. Это очень простой инструмент, который можно приобрести практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка или светодиод. На конце ручки контактная пластина, на которой нужно держать палец во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Перед использованием в работе лучше протестировать саму индикаторную отвертку. Самый простой способ — вставлять металлическое жало в отверстия рабочей розетки (держа палец на контактной площадке).

Mathway | Популярные задачи

Mathway | Популярные проблемы

Популярные проблемы

Базовая математика Предварительно Алгебра Алгебра тригонометрия тригонометрия и алгебра Исчисление Конечно математика Линейная алгебра Химия

Mathway требует JavaScript и современный браузер.

Этот веб-сайт использует куки-файлы, чтобы обеспечить вам наилучшую работу на нашем веб-сайте.

Убедитесь, что ваш пароль содержит не менее 8 символов и содержит следующие данные:

• номер
• письмо
• специальный символ: @ $ #!% *? &

,

Плюс и минус — Википедия, Вольна энциклопедия

+ —

Plus ( + {\ displaystyle +} ) я минус ( — {\ displaystyle -} ) — oznaczenia matematyczne stosowane do wyróżniania operacji dodawania i odejmowania.

Специальная информация о приобретении и выдаче лицензий на участие в конкурсе по выпуску и выпуску символических документов, представленных в нескольких классах, представленных в виде двух словосочетаний, представленных в виде двух словосприятия, выложенных из разных стран, выложены по тексту, в которых есть и другие женщины, представленные на этой странице в качестве примера, в которых есть и другие женщины, представленные на этой странице, в которых есть и другие женщины, представленные на этой странице, в которых есть и другие женщины, представленные в этом году.

Hindusi używali oznaczenia polegającego on dopisaniu krzyżyka obok liczby, w celu oznaczenia liczb ujemnych (np. W manuskrypcie Bakhshali z około 1000 roku). W pracach innych hinduskich matematyków wartość ujemna pressenttowana jest przez kropkę, lub kółko umieszczane pod liczbą.

W dziele Mikołaja Oresme (1323–1382) Algorismus пропорциум (1356), pojawia sie „prawie znak” dodawania — псевдоним имени 900-й семейной еврейской семьи 900 (родственные имена) 900 человек (1919) jeszcze XIV-wiecznym) egzemplarzu manuskryptu и jest skróconym sposobem zapisu dodawania:

Первичные числа сундуков и сундуков 4 и 3 и другие первичные числа сундуцальных песен 3 и 2

Символ + {\ displaystyle +} я — {\ displaystyle -} По разным путям, когда я узнаю, что это за Коммерческая арифметика, или «Прошлое и всеобщее восхищение», , авторство Йоханнеса Видманна, виденам в Липску, 1489 год.Jest to podręcznik z zakresu ekonomii.

4 центнера + 5 фунтов , 5 центнеров — 17 фунтов

Oznacza odpowiednio 4 четвёртого и пятилетнего, пятый четвертый без пятнадцати лет.

Najprawdopodobniej pierwszym podręcznikiem stricte matematycznym zawierającym oznaczenia + {\ displaystyle +} я — {\ displaystyle -} jest Een sonderlinghe boeck в красителе edel conste Arithmetica (1514), Гиела Вандер Хукке, история истории (np.Дэвид Смит w История современной математики ) podają pozycję Ayn new Kunstlich Buech (1518), Henricusa Grammateus.

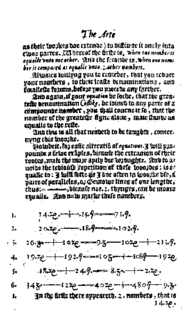

Do powszechnego użycia w tym okresie symbole te weszły tylko w Wielkiej Brytanii, dzięki pracy Черный камень (1557), Roberta Recorde. Символ те често у doйвано до ознакания

Символ «плюс минус» ± został wprowadzony przez Williama Oughtred w Clever Mathematicae .

Żydzi mają własną alternatywę na znak plus: jest nim znak ﬩. Wwrowzonzoni go prawdopodobnie w XIX wieku, ponieważ zwykły znak dodawania kojarzył się Żydom z chrześcijańskim krzyżem ^[1] . System ten został przyjęty przez izraelskie szkoły w latach 40. XX wieku i nadal bywa stosowany, zwłaszcza w szkołach podstawowych, rzadziej w średnich.

Плюс, минус я łącznik-минус

знаком	Unikod	Код HTML	Nazwa unikodowa	Nazwa polska
+	U + 002B	& # x2B; lub & # 43;	ПЛЮС ЗНАК	плюс
—	U + 2212	& минус; lub & # x2212; lub & # 8722;	ЗНАК МИНУС	минус
—	U + 002D	& # x2D; lub & # 45;	ГИФЕН-МИНУС	łącznik-минус

Знак минус w unikodzie został zrobiony tak, aby odpowiadał wysokościś oraz szerokością innym оператором matematycznym, таким образом, jak + oraz = .В этом году я знаю, что ты сам знаешь, что ты любишь, и что ты любишь.

Значит, что минус , чтобы понять, что такое минус. Jest krótszy oraz niżej położony niż znak minusa. Jest on głównie używany jako znak minusa, gdy zestaw znaków jest ograniczony tylko do zestawu ASCII, CP852, czy też CP-1250.

Знай подобне до знаком плюс и минус:

знаком	Unikod	Код HTML	Nazwa unikodowa	Nazwa polska
﹢	U + FE62	& # xFE62; lub & # 65122;	МАЛЕНЬКИЙ ПЛЮС ЗНАК	малый плюс
＋	U + FF0B	& # xFF0B; lub & # 65291;	ПОЛНЫЙ ПЛЮС ЗНАК	сзероки плюс
—	U + FE63	& # xFE63; lub & # 65123;	МАЛЕНЬКИЙ ГИФЕН-МИНУС	малый łącznik-минус
—	U + FF0D	& # xFF0D; lub & # 65293;	ПОЛНОСТЬЮ ГИФЕН-МИНУС	szeroki łącznik-minus
⁒	U + 2052	& # x2052; lub & # 8274;	КОММЕРЧЕСКИЙ МИНУС ЗНАК	Handlowy минус

•
•

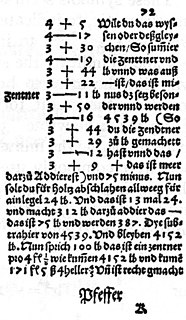

  Strona z Коммерческая арифметика, или Behende und hüpsche Rechenung auff allen Kauffmanschafft zawierająca symbole + i —

,
