Мультиметр | это… Что такое Мультиметр?

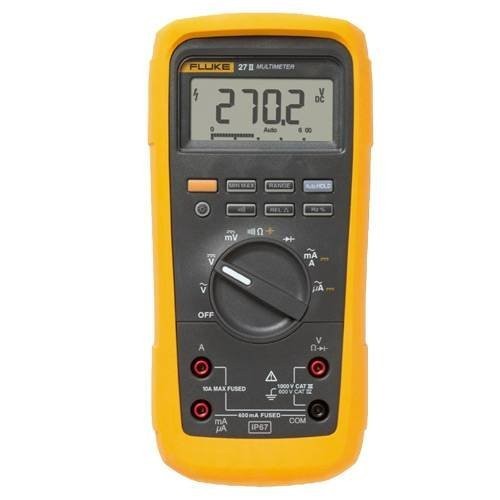

Цифровой мультиметр

Комбинированный прибор «Ц4324»

Мультиметр высокой точности Gossen Metra Hit 23S. Базовая погрешность 0,05 % измеряемой величины + 3 младших разряда

Мультиме́тр (от англ. multimeter, те́стер — от англ. test — испытание, аво́метр — от АмперВольтОмМетр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В минимальном наборе это вольтметр, амперметр и омметр. Существуют цифровые и аналоговые мультиметры.

Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Содержание

  • 1 Цифровые мультиметры
  • 2 Аналоговые мультиметры
  • 3 Основные режимы измерений
  • 4 Дополнительные функции
  • 5 Примечания
  • 6 Литература
  • 7 Ссылки

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 и выше. Точность последних сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 %, несмотря на портативное исполнение.

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра до 11 МОм, емкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание обычно осуществляется от батареи напряжением 9В, потребляемый ток не превышает 2 мА, при измерении постоянных напряжений и токов и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В

[1].

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

  • постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
  • переменное напряжение: 0..200 В, 750 В
  • постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
  • переменный ток: нет
  • сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Аналоговые мультиметры

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора, набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного или от внешнего источника.

Советские аналоговые мультиметры чаще всего производились под шифром, начинающимся с буквы Ц, из-за чего широко распространилось их неофициальное название «цэшка».

Одним из первых измерительных приборов такого рода был тестер ТТ-1, комбинированный измерительный прибор — один из первых, и первый массово изготовленный промышленностью СССР, портативных измерительных приборов.

Прибор ТТ-1 имел огромную значимость для народного хозяйства СССР по причине того что это первый массовый прибор для настройки электрооборудования выпущенный в массовом количестве, в послевоенные годы, в количестве сотен тысяч штук. Например, максимальный пиковый объём выпуска рыбинским приборостроительным заводом до 8000 данных приборов в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства. Даже в настоящее время, несмотря на появление новой элементной базы, концепции измерительных приборов такого класса принципиально не изменились (диапазоны, методы измерения величин, способы переключения электрических цепей, способ работы), что свидетельствует о тщательно продуманной конструкции прибора ТТ-1.

Прибор ТТ-1 стал одним из первых переносных тестеров распространенных в СССР, успех прибора определил делнейшее направление приборов данного типа. На основе тестера ТТ-1 были созданы десятки подобных приборов, и получившие распространение, например в учебных заведениях СССР. Приборы созданные на основе ТТ-1 это, например, ТТ-2, «Школьный», АВО-63 и многие другие.

В последующих приборах устранили недостатки прибора ТТ-1, повысили удобство и надежность работы, в более новых приборах данного класса, таких как: ТТ-2, ТТ-3 и ТЛ-4, «Школьный», ТЛ-4М, Ц20, Ц52, Ц57, Ц434, Ц435, Ц4311, Ц4313, Ц4324, Ц4328, Ц4341, Ц43101, Ц4352, Ф4313, АВО-5, АВО-5М1, АВО-63.

Модернизация касалась например материала и формы корпуса, металл, или более легкий карболит. Факта наличия или отсутствие переключателя рода измерения (разработчик повышая надежность работы, жертвует усложнением коммутации при переходе с одного режима измерения на другой режим). Выбор типа переключателя, например, ламельно-контроллерного типа вместо галетного (который в ТТ-1 был слабым местом). В последующих приборах отказались от купроксного выпрямитея в пользу германиевых диодов типа Д2Б. Расширили пределы измерения напряжения до 1000 В, добавляли нижний предел от 0-2 В, 0-0,2 мА с целью повышения точности измерения.

Технические характеристики, возможности измерения первых аналоговых приборов, выпускаемых серийно в 1952 году были скромными, для сравнения приведем параметры тестера ТТ-1:

  • Постоянное напряжение, переменное напряжение в следующих диапазонах: от 0,2В (одно деление шкалы) до 0-10; 0-50; 0-200; 0-1000 В.
  • Постоянный ток в диапазонах: от 4 мкА (одно деление шкалы) до 0-0.2; 0-1; 0-5; 0-20; 0-100 и 0-500 мА.
  • сопротивления: в пределах от 1 Ома до 2 МОм.[2]

При этом сопротивление прибора при измерении постоянного напряжения 5 кОм/вольт максимального значения выбранного диапазона, для переменного напряжения 3,3 кОм/вольт.

Отсчет производится непосредственно по шкале. Погрешность измерения составляет:

  • ±3 % от номинального значения шкал постоянного тока
  • ±5 % от максимального значения шкал переменного тока
  • ±10 % от величины измеряемого сопротивления.

Основные режимы измерений

  • ACV (англ.  alternating current voltage
     — напряжение переменного тока) — измерение переменного напряжения.
  • DCV (англ. direct current voltage — напряжение постоянного тока) — измерение постоянного напряжения.
  • DCA (англ. direct current amperage — сила тока постоянного тока) — измерение постоянного тока.
  • Ω — измерение электрического сопротивления.

Дополнительные функции

В некоторых мультиметрах доступны также функции:

  • Прозво́нка — измерение электрического сопротивления со звуковой (иногда и световой) сигнализацией низкого сопротивления цепи (обычно менее 50 Ом).
  • Генерация тестового сигнала простейшей формы (гармонической или импульсной) — как своеобразный вариант прозвонки.
  • Тест диодов — проверка целостности полупроводниковых диодов и нахождение их «прямого напряжения».
  • Тест транзисторов — проверка полупроводниковых транзисторов и, как правило, нахождение их h21э (например, тестеры ТЛ-4М, Ц-4341).
  • Измерение электрической ёмкости (Ц-4341).
  • Измерение индуктивности (редко).
  • Измерение температуры, с применением внешнего датчика (как правило, термопара К-типа).
  • Измерение частоты гармонического сигнала.
  • Измерение большого сопротивления (обычно до сотен МОм; требуется дополнительное питание)
  • Измерение большой силы тока (с использованием подключаемых/встроенных токовых клещей)

И служебные:

  • Автоотключение питания
  • Подсветка дисплея
  • Фиксирование результатов измерений (отображаемое значение и/или максимальное)
  • Автоматическое определение пределов
  • Индикация разряда батарейки
  • Индикация перегрузки
  • Режим относительных измерений
  • Запись и хранение результатов измерений

Примечания

  1. Теоретические основы электротехники и электроники
  2. Информационный портал MSEVM

Литература

  • Бензарь В. К. Словарь-справочник по электротехнике, промышленной электронике и автоматике. — 2-е изд., пер. и доп. — Мн.: Вышэйшая школа, 1985. — С. 7. — 176 с.

Ссылки

  • Фотографии старых советских авометров
  • страница прибора на сайте компании «Принцип»
  • Сайт «Старое радио»
  • Краткое описание
  • Форум сайта «О радиоприёмниках», в статье подробное описание множества аналогичных приборов
  • Общество друзей лампового радио
  • Экспонаты музея радиостанции RZ3AXG

Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности
Все мультиметры, или как их еще называют, тестеры, делятся на два класса:
  • Аналоговые.
  • Цифровые.
Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:
  • Черный нулевой проводник вставляется в гнездо «СОМ».
  • Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

1. Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

2. Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе. Показания прибора будут равны или немого выше выше чем при измерении напряжения между нулем и фазой. Если прибор показывает ноль то это значит, заземление в розетке отсутствует.

При прозвонке заземления, часто возникают трудности. Цепь (заземление – фаза и нейтраль – фаза) прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:
  • Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
  • Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.
Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары.

Чтобы измерить температуру выполняют следующие шаги:
  • Вставляют провода термопары в соответствующее гнездо.
  • Размещают термопару в измеряемую среду.
  • На дисплее выдается величина температуры.
Работа аналогового мультиметра
Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:
  • Измерения сопротивлений и емкостей.
  • Измерения напряжения.
  • Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:
  • Токоизмерительные клещи. Устройство и виды. Как выбрать
  • Инструмент для электрика. Приборы и вспомогательный инструмент
  • Мегаомметр. Виды и устройство. Работа и применение
  • Осциллографы. Виды и особенности, Устройство и принцип действия
  • Вольтметры. Виды и работа. Устройство и маркировка. Особенности
  • Амперметры. Виды и работа. Устройство и применение. Особенности
  • Указатель напряжения. Виды и применение. Работа и применения
  • Анализатор сигналов. Виды и устройство. Работа и как выбрать
  • Индикаторные отвертки. Виды и устройство. Принцип действия

Краткая история мультиметра — как он появился и кто его создатели / Хабр

Предтеча мультиметра — гальванометр
Многие из нас практически ежедневно используют мультиметр — по работе или в ходе реализации каких-то хобби-проектов. Есть простенькие мультиметры, которые измеряют лишь силу тока и напряжение. Есть очень сложные приборы, которые, кажется, способны измерить все, что угодно.

Понятно, что мультиметры — относительно новый класс устройств, поскольку массовое распространение электричества на производствах и в домах стартовало чуть более века назад. Соответственно, и приборы, способны измерять параметры электрического тока в сетях, стали массовыми далеко не сразу. Давайте посмотрим, кто причастен к изобретению мультиметров и как эти приборы стали популярными.

Самый первый


Начало всему было положено около двух веков назад. Первым в серии важных событий был датский ученый Ханс Кристиан Эрстед. Об одном из его открытий известно любому школьнику. Так, Эрстед пропускал ток через проводник, а рядом помещал корабельный компас. Как только включали ток, стрелка компаса отклонялась от нормального положения. Так была открыта не только индукция, но и магнитное поле. Правда, сами эти термины появились позже.

Почему гальванометр? Название прибора возникло благодаря другому человеку — Луиджи Гальвани. Он не только занимался опытами с проводниками, а изучал электрические явления при сокращении мышц в организмах. Снова-таки, известный всем медикам опыт, когда при подведении электричества к препарированной конечности лягушки начинает сокращаться мышца, первым описал Гальвани. Соответственно, появился термин «гальванизм» — изначально это было как раз сокращение мышц под влиянием тока.

Ну и, наконец, Майкл Фарадей открыл электромагнитную индукцию и сумел объяснить это явление. Кстати, Фарадей сделал свое открытие одновременно с Джозефом Генри, но именно Фарадей описал первым результаты экспериментов. К слову, Фарадей уже пользовался гальванометром.

Самый чувствительный и надежный прибор для своего времени, который называется астатический гальванометр, создал Леопольдо Нобили в 1825 году. Ученый представил его в 1825 году на заседании Моденской Академии наук.

На протяжении 200 лет инженеры и ученые разработали большое количество самых разных гальванометров. По принципу действия их можно разделить на:

  • Магнитоэлектрические, электромагнитные.
  • Тангенциальные.
  • Тепловые.
  • Зеркальные.

Ну хорошо, а что с мультиметром?


Мультиметры появились уже в XX веке, в самом начале — тогда массово стали появляться не только радиоприемники, но и другие устройства. Изобретателем мультиметра считают инженера почтового отделения Королевской почты Великобритании Дональда Макади. Согласно записям самого инженера, его очень утомляла необходимость носить с собой несколько приборов для измерения характеристик сетей того времени.

И его можно понять. Ниже — фотографии вольтметра и амперметра, модели были разработаны и использовались как раз примерно в то время. Кстати, источник фотографий — интереснейший сайт с фотографиями массы измерительных приборов, радиоприемников и т. п., использовавшихся десятки лет назад.


Поэтому он разработал универсальное устройство, способное получать данные о напряжении, силе тока и сопротивлении. При этом название «мультиметр» появилось не сразу — сам инженер назвал свой девайс «Авометр».

Спустя всего три года на производство таких устройств были брошены усилия целой фабрики, принадлежащей компании Automatic Coil Winder and Electrical Equipment Company (ACWEEC) — настолько они стали востребованными.

С течением времени появились не только громоздкие «чемоданчики», как на рисунках и фотографиях выше, но и карманные модели. Карманный мультиметр действительно помещался в карман, здесь нет никакого обмана.

Их функциональность была меньше, точность — ниже. Корпус нужно было подключать к минусу, что стало причиной большого количества случаев поражения электрическим током. Такие «часики» были небезопасными. Результаты измерений были очень приблизительными. Тем не менее, в большинстве случаев их возможностей хватало с головой.

Кстати, цена девайсов в 17-31 доллар США не была низкой. Тогда стоимость доллара была совсем иной. На нынешние деньги это около $300-500, так что приобрести авометры могли либо компании, либо обеспеченные инженеры, ученые и т.п.

Чуть позже появились мультиметры с вакуумной трубкой. Она позволяла проводить точные измерения характеристик схем, где необходим высокий входной импеданс. Такие устройства не оказывали существенной нагрузки на тестируемую цепь.

Компания, выпускавшая авометры, стала весма успешной. В 1930-х годах, когда появились выпрямители из оксида меди, мультиметры стали еще совершеннее. В течение многих лет компания AVO была лидером в области разработки мультиметров, способных измерять переменное напряжение и ток, а также сопротивление и обычные диапазоны постоянного тока. К 1965 году компания продала более 1 млн авометров.

Были, конечно, и другие производители, большинство которых появилось уже после 30-х годов. Ниже — фотография мультиметра от Supreme, который использовался в армии США в 40-х годах.

Чуть позже появились мультиметры с цифровыми дисплеями. Первый был разработан и поступил в продажу в 1953 году.

Вот советские мультиметры — модель Ц20 1958 года выпуска и 1972. Последний получил полистироловый корпус и шесть пределов измерения напряжений вместо пяти.

Ц-20 позволял измерять:

  • сопротивление до 500 кОм;
  • напряжения постоянного тока до 600 В;
  • напряжения переменного тока (50 Гц) до 600 В;
  • силы постоянного тока до 750 мА.

А вот модель 1967 года, кона получила название NLS X-2 DMM.

Следующая модель, 1975 года, выглядит уже вполне по-современному. Наверное, какие-нибудь компании до сих пор выпускают нечто подобное.

А вот модель, которую выпустили в начале 80-х. Здесь вообще уже почти нет отличий с современными устройствами — даже «пищалка» есть, которая позволяет быстро обнаруживать короткое замыкание.

Точность мультиметров очень высокая. Начиная с 70-х годов прошлого века не поменялось почти ничего. Ниже, на фотографии — сравнение результатов измерения мультметров одного и того же производителя, начиная с модели 70-го года и заканчивая 2013-м.

Ну а с более современными мультиметрами читатели Хабра уж точно знакомы. Кстати, расскажите, какие модели вы используете и почему именно их можете рекомендовать?

Выбирай с умом!

Мультиметр — прибор для определения различных электрических параметров. Он поможет обнаружить обрыв провода, убедиться в том, что в аккумуляторе есть напряжение. Нужен для проверки целостности лампы, ТЭНа, других компонентов. Он полезен профессиональным электрикам, домашним мастерам.

Рассказываем, какой мультиметр лучше выбрать, даем несколько советов по его эксплуатации.

Содержание


  • Разновидности мультиметров
  • Чем мультиметр отличается от тестера?
  • Область применения мультиметров
  • Выбираем лучший мультиметр: какие функции в нем должны быть?
  • Что нужно знать до покупки
  • Обзор популярных моделей

Разновидности мультиметров

1. Аналоговые

Простые устройства с измерительной шкалой и стрелкой. Стоят недорого, подходят тогда, когда нет высоких требований к погрешности данных. Постепенно замещаются цифровыми. Приборы состоят из катушки с вращающейся рамкой, стрелки, пружины. Проходя по виткам катушки, ток генерирует в ней магнитное поле.

Особенности:

  • необходимость в обнулении показателей перед новыми исследованиями;
  • отсутствие автоматического определения полярности напряжения;
  • высокая погрешность из-за низкого входного сопротивления;
  • чувствительность к вибрациям, ударным нагрузкам, повреждениям.

2. Цифровые

Цифровые мультиметры снабжены дисплеем, который заменяет стрелку, измерительную шкалу. Аналоговый сигнал обрабатывается, преобразуется в двоичный код. Результат исследования отображается на экране. Это гораздо удобнее, чем отслеживать положение стрелки вручную. Цифровой мультиметр имеет минимальную погрешность. Он полезен и новичку, и профессиональному мастеру.

Особенности:

  • высокая точность показаний;
  • дополнительные функции;
  • устойчивость к ударным нагрузкам, механическим повреждениям;
  • возможность сохранения результатов исследования в память устройства — это удобно при отслеживании изменений на одном участке цепи или при сравнении показаний на нескольких участках;
  • независимость показаний от уровня заряда аккумулятора;
  • возможность ручного или автоматического диапазонов данных.

Аналоговые мультиметры становятся редкостью, но все же до сих пор их используют многие профи. Они полезны там, где нужно определить тренд измерения при невысоких требованиях к точности фактических данных. Аналоговые модели более чувствительны к изменениям в цепи. Если цифровые сначала делают выборку величин, а потом отображают значения, то стрелочные непрерывно считывают тестовые показания. Поэтому, «аналог» замечает небольшие изменения, отслеживает их, а «цифра» может пропустить. Это важно, например, при проверке конденсаторов или катушек индуктивности.

По назначению мультиметры делятся на следующие типы:

1. Бытовые

Бюджетные устройства с минимальным набором функций. Приборы подходят для определения заряда аккумулятора, проверки напряжения в сети, исправности лампочки. Любительские мультиметры оснащены режимом прозвонки, который позволяет быстро обнаружить поврежденные жилы электрических кабелей.

2. Профессиональные

Нужны для диагностики, ремонта сложного электрического оборудования. У них много функций, высокая точность показаний. Такие модели рассчитаны на долгий срок службы при интенсивном использовании.

Помимо стандартных операций мультиметр может выполнять измерения индуктивности катушек, емкости конденсаторов, частоты в пределах 10 МГц, температуры. Профустройства надежные, имеют более широкие пределы измерений, высокую точность. Они более долговечные, но дороже любительских приборов.

Чем мультиметр отличается от тестера?

Начинающие мастера часто путают тестер/мультиметр, считая их идентичными приборами. Тестер — это простое устройство, которое предназначено исключительно для измерения напряжения, обнаружения разрывов в сети. Мультиметр более функционален. Из-за этого стоит дороже.

Область применения мультиметров

Главная функция мультиметра — измерение параметров электрических сетей. Приборы нужны в следующих сферах:

  • Область контроля электрического оборудования, систем автоматизации технологических процессов.
  • Строительная сфера. Профессиональный мультиметр необходим для измерения уровня освещенности, влажности в жилых, коммерческих, промышленных помещениях.
  • Быт.
  • Ремонт электротехники.

Выбираем лучший мультиметр: какие функции в нем должны быть?


  • Проверка переменного/постоянного напряжения. Постоянное напряжение необходимо знать для проверки заряда аккумуляторов, батареек. Переменное можно измерять путем проверки скачков в сети.
  • Определение постоянного/переменного тока. Измерение этих параметров дома производится не так часто, поэтому нет смысла покупать отдельный прибор. Если вам нужно часто измерять показатель без отключения напряжения, для этой цели лучше приобрести специальные клещи, измеряющие ток.
  • Прозвонка проводов. Это одна из самых полезных функций для поиска повреждения в проводе. Она дает возможность определить, какая конкретно жила повреждена, где нужно совершить ремонтные работы. Прозвонка может выглядеть как изменение показаний в приборе, световой или звуковой индикатор. Удобнее всего использовать прибор с последним вариантом реализации такой функции, так как он не требует постоянного взаимодействия с дисплеем.
  • Измерение температурного режима. Дома проще всего измерять температуру на контактах. Соединение греется, если показатель высокий, а это значит, что проводники имеют слабый контакт.
  • Измерение сопротивления. Для точного качественного измерения сопротивления лучше приобрести отдельный омметр. Однако мультиметр может помочь вам измерить сопротивление в электросети или на плате телефонного аппарата.
  • Подсветка экрана. Функция будет полезна во время работы в плохо освещенных помещениях или в темное время.
  • Функция Hold. Она предназначена для фиксации показателей на экране. Если во время работы дисплей не попадает в поле зрения специалиста, то можно нажать кнопку Hold, чтобы зафиксировать измерения, а с показателями прибора ознакомиться позже.
  • Функция «REL». Нужна для относительных измерений. Прибор принимает за «0» опорное значение, ведет измерения по отношению к нему. Такая опция полезна для оценки малых значений сопротивления/емкости, например, для минимизации воздействия на результаты измерений собственного сопротивления щупов.

Помимо основных функций устройства рекомендуем обращать внимание на дополнительные. Среди них:

  • Проверка транзистора. Некоторые модели мультиметров оснащены специальным резисторным разъемом для проверки устройства. Данная функция будет полезна специалистам, которые постоянно работают с электронными приборами или интересуются электроникой.
  • Бесконтактное обнаружение провода. Функция предназначена для быстрого обнаружения провода под напряжением, который находится под толстым слоем штукатурки. Она позволяет определить места, где можно работать перфоратором, не боясь задеть инженерные коммуникации.
  • Замер индуктивности. Замер производится на основе анализа прохода тока через катушку и определения сопротивления этому действию.
  • Проверка диодов. Функция позволяет определить наименьший уровень напряжения, при котором диод будет пропускать электрический ток.
  • Измерение емкости конденсаторов. Измерение выполняется при помощи прохода через конденсатор переменного тока. Функция будет полезной в том случае, если вы не знаете емкость устройства (например, оно не промаркировано).

Что нужно знать до покупки

1.

Уровень безопасной эксплуатации прибора

Мультиметр должен выдерживать максимальные нагрузки сетей, для работы с которыми его приобретают. Это позволит обеспечить безопасность мастера и избежать экономических убытков. Уровень безопасности устройства присуждается ему в соответствии с международными стандартами. Он указывается на упаковке мультиметра. По данной характеристике приборы делятся на четыре категории:

  • I. Устройство подходит для проведения тестирований низковольтных электронных приборов.
  • II. Мультиметр может использоваться для проведения измерений внутри дома, однако только до распределительных устройств.
  • III. Мультиметр данной категории подходит для измерения параметров междуэтажных и распределительных сетей.
  • IV. Устройство можно применять для проведения тестирований наружных электрических сетей.

Если вы покупаете мультиметр для эксплуатации дома, то лучше выбирать модели категорий I и III.

2. Требования к щупам

Щупы – это детали, которые напрямую взаимодействуют с проводником под нагрузкой и руками владельца. На рукоятях нанесена информация о категории безопасности и допустимой нагрузке.

3. Стоимость

Базовые замеры в доме можно провести при помощи бюджетных любительских мультиметров. Для профессиональных целей лучше выбирать цифровые модели с дополнительными функциями. Они стоят дороже, но с ними легче и надежнее работать, минимизируя погрешность. Цена определяется:

  • классом точности;
  • поддержкой опции фиксации результатов;
  • встроенной памятью для сохранения данных измерений;
  • возможностью исследования параметров индуктивности, частоты, температуры.

Мультиметры среднего ценового диапазона достаточно точны, надежны. Они имеют длительный срок эксплуатации, подойдут широкому числу покупателей.

4. Погрешность измерений

Для каждого параметра есть своя погрешность, которая указывается в паспорте устройства. В среднем этот показатель у мультиметров варьируется от 0,025 до 5%.

5. Производитель

IEK

Российский бренд производит мощные надежные устройства, которые, по заявлению компании, могут прослужить до 10 лет. Приборы оснащаются двухуровневой системой защиты корпуса от повреждений и перепадов напряжения.

Преимущества:

  • надежность;
  • высокая точность измерений;
  • стабильность работы;
  •  режим автономии.

TDM

Производитель изготавливает свою продукцию из ударопрочного пластика, не поддерживающего горение. В ассортименте TDM представлены различные серии мультиметров:

  • М-810 — самые компактные бюджетные модели в линейках производителя.
  • М-7300 — приборы с функцией тестирования сетевого кабеля.
  • М-9300 — устройства с повышенной степенью защиты IP67 и автоматическим определением диапазона измерения.

Компания также занимается изготовлением токоизмерительных клещей.

6. Частота обновления экрана

Частота обновления дисплея показывает, сколько раз за секунду будет обновляться измеренное значение. Высокая частота (от 10 подойдет для определения сигнала с кратковременными падениями или всплесками.

7. Размер, дизайн, исполнение и расположение кнопок, материал корпуса

Все эти характеристики имеют значение, особенно если вы планируете часто пользоваться прибором. Они определяют эргономику.

Обзор популярных моделей


«МастерЭлектрик» М-832 TDM

Цифровой прибор подходит для оценки постоянного/переменного напряжения, тока; сопротивления и целостности цепей; проверки диодов. С его помощью можно измерять температуру окружающей среды или поверхности материалов. Конструкция клещей позволяет определять переменный ток без прямого контакта с токоведущими частями.

Корпус выполнен прочного пластика, не поддерживающего горение. Поставляется в комплекте со щупами, батарейкой, сумкой-чехлом. Модель защищена от перегрузок по току с помощью предохранителя 250мА/250В. Производитель предусмотрел функцию Hold.

Иэк Universal M830B

Данная модель относится к комбинированным электроизмерительным приборам. Это означает, что при помощи одного устройства можно выполнять разные задачи. В базовом наборе объединены функции вольтметра, амперметра и омметра. Производство регламентировано требованиями ГОСТ 12.2.091–2012 в отношении безопасности приборов, а также ГОСТ Р МЭК 61326-1-2014, ГОСТ Р 51522.2.2 по электромагнитной совместимости.

Устройство заключено в прочный корпус черного цвета. На лицевой стороне нанесены обозначения контрастной белой красной. У них хорошая читаемость. Модель нетяжелая, среднего размера.

«МастерЭлектрик» DT9208A TDM

Устройство используется для определения постоянного/переменного тока, сопротивления цепей, проверки диодов, проверки целостности цепей и так далее. Его особенность — пыле- и ударопрочный корпус. Класс зашиты — IP20. Частота обновления показаний составляет два-три раза за секунду. Данная модель может замерять сопротивление изоляции при подключении дополнительного модуля DT261. За счет особой конструкции клещей определять значение переменного тока можно, не прикасаясь к токоведущим элементам.

В комплекте поставки есть батарейка и щупы — прибор готов к использованию. Для удобного хранения и переноски предусмотрен защитный чехол.

Иэк Professional MY62

Цифровая модель с ярким дизайном — корпус выполнен из негорючего пластика в контрастной черно-желтой расцветке. Вы можете вручную выбрать диапазон измерений. Минимальная чувствительность для напряжения составляет — 0,1 мВ; для переменного тока — 10 А, для постоянного тока — 1 А.

Устройство относится ко второй категории безопасности цепи. Сбор показаний проводится по методу АЦП двойного интегрирования. Модель совмещает в себе функции омметра, вольтметра и амперметра. Подходит для бытового и промышленного использования.

Pro connect Рс-7

Ваттметр в белом пластиковом корпусе. Легкий, ударопрочный, компактный. На лицевой панели предусмотрены эргономичный кнопки. Управление интуитивно понятное. Прибор выполняет функции счетчика потребляемой энергии, помогает контролировать потребление энергии бытовой техникой. Вся рабочая информация выводится на небольшой дисплей, расположенный в верхней части прибора.

«МастерЭлектрик» М266C TDM

Токоизмерительные клещи подходят для определения значений переменного/постоянного напряжения, переменного тока. Их размер в раскрытом состоянии — 50 мм. Клещи выполнены из негорючего нетоксичного пластика, приятного на ощупь, прочного.

Устройство поддерживает команду Hold, которая записывает показания.

Иэк Expert 266C

Клещи определяют силу тока бесконтактным способом без прерывания подачи электроэнергии. Они дают показания высокой точности. В щупы вмонтированы ферритовые сердечники, которые полностью изолируются от оголенных проводов при измерении силы тока. Ферриты создают колебательный контур при прохождении по проводнику тока. Возникает магнитная индукция, по которой определяют силу тока — это прямо пропорциональные величины.

Корпус прибора сделан из нетоксичного пластика, который не подвержен горению. Выполнена двойня изоляция корпуса, соответствующая второму классу безопасности. Диапазон рабочих температур — от 0 до +40 градусов Цельсия.

Узнать, какую фирму лучше выбрать, какие функции есть у разных моделей мультиметров можно у профессиональных консультантов компании «Добрострой».

Автоматический мультиметр — это удобно? Обзор обновленного мультиметра Aneng 620A / Инструменты / iXBT Live

Сегодняшний обзор посвящен простому мультиметру с автоматическим режимом для бытового использования с большим экраном 4.7″. Модель 620A обновленная, были доработаны многие шероховатости прошлого релиза. Не смотря на направленность для непрофессионалов, модель оснащена многими полезными функциями (NCV, trueRMS и определение фазы) и умеет измерять силу тока до 10 А.

Содержание
  • Технические характеристики
  • Упаковка и комплект поставки
  • Внешний вид
  • Внутреннее устройство
  • Функции прибора
  • Заключение
Технические характеристики
  • Модель: ANENG 620A
  • Экран: 4. 7″ LCD
  • Подсветка: да
  • Количество отсчетов: 6000
  • Питание: 2 батарейки ААА 1,5 В
  • Стандарты: EN-61010-1, EN-61010-2-030, EN-61010-2-032, level II pollution, и CAT III 600V
  • Измерение напряжения AC/DC до: 600 В
  • Измерение силы тока AC/DC до: 10 А
  • Измерение емкости: да
  • Измерение частоты: до 1000 Гц
  • Измерение температуры: да, -40~1000℃
  • Размеры: 140х75х22 мм
  • Щупы: 930 мм.
  • Масса: 181 г.
Упаковка и комплект поставки

Прибор попадает к пользователю в непривычно белой картонной коробке с изображением мультиметра. Информации на упаковке минимум. Не хотят пугать новичков с упаковки.

Изготовлен прибор в Китае. Батарейки в комплекте не поставляются.

Комплект поставки Aneng 620A:

  • Мультиметр с силиконовым чехлом
  • Руководство пользователя (английский язык)
  • Руководство на китайском
  • Термопара
  • Щупы с защитными колпачками

Силиконовую изоляцию на щупах можно было поставить и помягче, но и не совсем дубовые. Держатся в разъемах мультиметра не очень плотно. Термопара обычная с шариком спая (К тип до 250℃), длиной 90 см, в термостойкой оплетке.

Внешний вид

Начинаем внешний осмотр прибора. Есть в черном (как у меня) и красном цветовом исполнении. Это вторая версия этой модели, первый релиз можно определить по одному «глазу» светодиода на задней стенке. Мультиметр основательно доработали, стоит уже другой АЦП (не «капля»), добавилась кнопка и ускорился автоматический режим.

Прибор выполнен в «смартфоноподобном» корпусе. Можно пошутить про большие рамки экрана.  По сравнению размеров с обычной моделью DM100C, Aneng 620A смотрится компактно (поместится в карман) и немного весит.

Большую площадь передней части корпуса занимает LCD экран (физические размеры 110х53 мм). Сзади нет места для хранения щупов и откидывающейся подставки для размещения на столе, это сказывается на практичности использования.

С торцов корпуса. Снизу подключение щупов с понятными обозначениями.

Управление четырьмя кнопками: сверху включение, справа еще три. HOLD/подсветка экрана, фонарик/NCV и ручной выбор измеряемой величины.

Защитный чехол довольно жесткий.

На невыпадающем винте большая крышка батарейного отсека. Прибор питается от пары ААА батареек, что конечно удобнее большой и дорогой «кроны» 9 В. Магнита в крышке нет.

Фонарик на двух светодиодах слабый, например, чтобы подсветить в электрощитке. Но есть, и уже неплохо.

Включается мультиметр мгновенно и сразу в автоматическом режиме. Можно включить яркую подсветку экрана.

Дисплей вертикально поделен на три зоны: зона величин (размер символа 30 мм), температура внутри прибора, если подключить термопару — внешняя температура (размер символа 20 мм) и неизменное обозначение щупов снизу.

Дисплей наглядный, всматриваться не нужно. А если нужно «заморозить» показания, есть кнопка «HOLD».

Кнопкой SEL переключаем режимы измерения:

Внутреннее устройство

Разбирается прибор очень просто — снимаем защитный чехол и выкручиваем 4 винта.

По старой доброй китайской традиции — обозначение основных микросхем (АЦП и контроллера экрана) затерты. А в остальном обычная бюджетная начинка: реле, шунт для измерения тока, предохранитель и пищалка. Провода идущие через плату — питание подсветки экрана.

Функции прибора

Для такого небольшого прибора имеется приличный набор возможностей.

Коротко пробежимся по каждой функции отдельно. Сравнивать показания с прецизионными источниками для такого мультиметра мало смысла, это бытовой прибор для обычных людей, например, первый мультиметр для школьника или студента.

Сразу проверим скорость прозвонки на автоматическом режиме. Она быстрая, и это важное изменение с 1-й версией прибора.

Типовая проверка напряжения в розетке, куда без этого… Мультиметр сразу предупреждает красной подсветкой экрана — высокое напряжение, опасно!

Проверим и фазу в розетке. И функцию NCV (бесконтактный поиск проводки), она работает тут от 90 В, на низковольтные цепи не пищит.

Проверим показания частоты напряжения. Жаль, она тут только до 1 кГц, до 10 было бы в самый раз, обидно.

Измерение напряжения и тока DC. В качестве источника проверенный регулируемый блок питания Wanptek GPS3010D

Проверка емкости (до 60mF), диодов и сопротивления (до 60MΩ):

Измерение температуры кипятка комплектной термопарой:

После 15 минут бездействия, прибор отключается для экономии заряда батареек. Кстати, потребление прибора от батареек «копеечное», не смотря на огромный экран. В простое 3 мА, при измерениях до 12 мА.

Заключение

Aneng 620A стал лучше, если и покупать то только вот эту, обновленную версию.  Как первый мультиметр — хороший автоматический вариант, ток измеряет, функций много.

Пришло время ответить на вопрос в заголовке. Автоматический мультиметр это удобно?  — Не всегда! Хорошо, что есть возможность самому переключать тип измерения, что бы не терять время. На емкости или на переменном токе мультиметр долго выбирает, что же ему измерять. Автоматический режим удобен на измерении сопротивления, прозвонке цепи и на постоянном напряжении.

Для покупки в магазине Banggood есть купон BG15881f до 28-го февраля с ним цена становится выгодной. Есть оплата Paypal и visa. Доставка с трек номером в РФ бесплатно.

BANGGOOD

На Aliexpress также имеется эта модель, в официальном магазине бренда и разными вариантами комплектации.

В мастерской и дома пригодятся:

  • Подборка точных цифровых мультиметров с дисплеем на 9999 отсчетов
  • Подборка доступных цифровых мультиметров

Спасибо за внимание. Удачных покупок!

устройство, азы работы с ним



Основы работы с мультиметром — практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление. Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр. Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т.п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа.
Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.
Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона». При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.
Теперь рассмотрим работу с прибором и самые основные режимы измерения.


Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.
Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Переводим переключатель режимов в положение «20» и повторяем измерение.

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В. Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор. Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» — индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1». Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.
Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-». Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы. Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает — надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая. Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%. Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» — 200 мА. (Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора. Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.


Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.

Лучший мультиметр 2022 года — CNET

О нет! Катушка вашего автомобиля не получает питания, один из автоматических выключателей в вашем доме продолжает срабатывать, или вы не понимаете, почему мигает лампа на тумбочке. Подобные проблемы с электричеством, безусловно, раздражают и, несомненно, доставляют неудобства, но они не обязательно являются концом света. С помощью оригинального маленького инструмента, называемого мультиметром, вы можете безопасно диагностировать таких гремлинов, как и многих других. Как только вы узнаете, что не так с электрической системой вашего автомобиля или неисправным кухонным прибором, вы сможете сделать необходимый ремонт и перестанете в отчаянии рвать на себе волосы.

Мультиметры измеряют самые разные параметры, в том числе непрерывность, ток, сопротивление и напряжение (хотя некоторые измеряют гораздо больше). Из-за своей гибкости эти инструменты невероятно универсальны, но они также пугают. Серьезно, какие настройки вы используете для проверки провода свечи зажигания? К каким портам подключаются датчики? Как измерить напряжение переменного тока? К счастью, при наличии небольшой справочной информации мультиметры представляют собой довольно простые инструменты, которые на удивление просты в использовании.

В этой статье мы ответим на эти (и многие другие) вопросы и объясним почти все, что вам нужно знать о мультиметрах. Мы также собрали несколько рекомендаций, мультиметры, которые вам следует рассмотреть, если вы хотите решить свои проблемы с электричеством, а не платить за это кому-то другому. Выделенные здесь продукты основаны на реальном опыте и отзывах пользователей, поэтому вы знаете, что они хороши. Мультиметры — отличное дополнение к любому гаражу или ящику для инструментов. Если у вас его еще нет, надеюсь, вы решите приобрести его после прочтения этой статьи.

Кляйн Инструменты

Мультиметр Klein Tools MM400

Лучший мультиметр в целом

Мультиметр Klein Tools MM400 предлагает отличное сочетание функций по привлекательной цене. Этот инструмент может измерять сопротивление, а также мощность переменного и постоянного напряжения при максимальном напряжении 600 вольт и до 10 ампер. Помимо базовых функций, MM400 также может измерять температуру, емкость и частоту. Для дополнительного удобства этот мультиметр оснащен функцией автоматического выбора диапазона (подробнее об этом ниже) и поставляется с измерительными проводами и термопарой с необходимым адаптером. Также предусмотрены индикатор низкого заряда батареи и легкодоступный батарейный отсек для быстрой замены. Если вам интересно, этот цифровой мультиметр работает от пары батареек типа АА, которые дешевы и легко доступны. Надежный мультиметр Klein Tools MM400 выдерживает падение с высоты 3,3 фута (1 метр). Этот инструмент делает многое, и все же он стоит совершенно разумные 50 долларов. MM400 также высоко ценится, это один из лучших мультиметров, которые вы можете купить. Клиенты дали этому продукту Klein Tools оценку 4,7 звезды, что является превосходным.

55 долларов на Amazon

АстроИИ

Цифровой мультиметр AstroAI AM33D

Лучший мультиметр, занявший второе место в общем зачете.

Фактически, это наш выбор лучшего универсального мультиметра. Это серьезное устройство может измерять переменное и постоянное напряжение, постоянный ток, электрическое сопротивление и даже имеет измеритель непрерывности. Цифровой дисплей с подсветкой четкий и оснащен функцией хранения данных, а также индикатором заряда батареи, чтобы вы знали, когда пришло время заменить включенный 9-вольтовая батарея. Это не самый модный мультиметр в нашем списке, но это чертовски хороший продукт, особенно по цене. Вы можете получить одну из этих единиц за ничтожные 13 долларов, что является кражей. Мало того, что этот инструмент очень доступен по цене, клиенты его обожают. В настоящее время цифровой мультиметр AstroAI AM33D имеет рейтинг 4,6 звезды после более чем 24 500 отзывов клиентов… 24 500.

13 долларов на Amazon

Милуоки

Цифровой мультиметр Milwaukee 2216-20

Лучший мультиметр профессионального уровня

Мы выбрали Milwaukee 2216-20 как лучший мультиметр профессионального уровня. Помимо того, что это измерительное устройство предлагается ведущей торговой маркой инструментов, оно великолепно выглядит и предлагает множество функций. Этот мультиметр Milwaukee оснащен цифровым ЖК-дисплеем с подсветкой, который легко читается, он имеет автоматический диапазон до милливольт, что объясняется ниже, и этот мультиметр работает до 600 вольт для переменного или постоянного напряжения. Помимо измерения сопротивления и непрерывности, он также может измерять емкость и частоту. Добавьте к этому эргономичный дизайн и прочную конструкцию, и этот инструмент станет лучшим выбором для профессиональных электриков. При цене около 150 долларов этот мультиметр определенно дорогой, но покупателям он нравится. Цифровой мультиметр Milwaukee 2216-20 в настоящее время имеет звездный рейтинг 4,8 из возможных 5,9.0003

$170 в Home Depot

Белый олень

Мультиметр White Deer DT-830B

Мультиметр по самым выгодным ценам

Конечно, если 150 долларов слишком дорого для вашей крови, вы можете сэкономить несколько долларов на этом устройстве. White Deer DT-830B — наш любимый недорогой цифровой мультиметр. Он делает почти все, что вам может понадобиться, и стоит менее 8 долларов. Он оснащен 0,5-дюймовым семисегментным ЖК-дисплеем, имеет компактный дизайн, оснащен защитой от перегрузки во всех диапазонах и может выполнять отсчеты от двух до трех раз в секунду. Конечно, этот мультиметр обеспечивает точное измерение всех обычных параметров, таких как сопротивление, потребляемый ток и напряжение как для переменного, так и для постоянного тока. Если у вас не так много денег или вы просто хотите держать запасной мультиметр в багажнике, транспортном средстве для отдыха или дорожном ящике с инструментами, этот лучший дешевый мультиметр — очевидная вещь для покупки.

7 долларов на Amazon

Коммерческий электрический

Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R

Лучший карманный мультиметр

Если вам нужен мультиметр, но у вас мало места, подумайте о покупке MMB-8332R от Commercial Electric, наш выбор за лучший карманный мультиметр. Как и более крупные устройства в нашем списке лучших мультиметров, этот измеряет ток, напряжение (до 600), сопротивление, емкость и даже частоту. Он имеет автоматический выбор диапазона и оснащен дисплеем с подсветкой. Благодаря тому, что этот цифровой мультиметр легко помещается в карман, размеры этого цифрового мультиметра впечатляюще малы: его высота составляет менее 5 дюймов, ширина — 2,5 дюйма, а толщина — 1,5 дюйма. Тестовые провода являются неотъемлемой частью конструкции, поэтому вам никогда не придется беспокоиться о их потере. Этот инструмент поставляется с двумя батареями AAA и даже ремешком для хранения на липучке. По удобству использования в дороге трудно превзойти мультиметр Commercial Electric MMB-8332R, цена которого составляет всего 49 долларов..

49 долларов США в Home Depot

Гарднер Бендер

14-диапазонный аналоговый мультиметр Gardner Bender GMT-318

Лучший аналоговый мультиметр

До сих пор все мультиметры, выделенные в этом списке лучших мультиметров, были цифровыми. Если вы приверженец старой школы и предпочитаете аналоговый индикатор, этот мультиметр для вас. Gardner Bender GMT-318 стоит всего 19 долларов, но он делает практически все, что вам когда-либо может понадобиться, и отлично выглядит благодаря традиционному считыванию данных, включающему широкую стрелку индикатора на дисплее с цветовой кодировкой. Этот инструмент оснащен 15-позиционным поворотным переключателем и может измерять переменный ток и постоянный ток, постоянный ток, сопротивление и коэффициент усиления транзистора. Он поставляется с предохранителем от перегрузки и даже запасным предохранителем, если вы непреднамеренно немного увлеклись. Что касается недостатков, этот мультиметр имеет ручной выбор диапазона, который некоторые пользователи могут не предпочесть, плюс аналоговые мультиметры могут быть труднее считывать показания, чем их цифровые аналоги, и они, вероятно, более хрупкие, но это все же качественный прибор, который очень доступен. Покупателям это устройство тоже нравится. Некоторые 90% из них рекомендуют его, и они дали ему оценку 4,6 звезды из 5.

19 долларов на Amazon

Случайность

Мультиметр Fluke 117 Electricians True RMS

Лучший мультиметр «деньги не имеют значения»

Работающие профессиональные электрики обязательно оценят этот мультиметр Fluke. Fluke 117 готов, хочет и может работать сверхурочно, диагностируя проблемы с электричеством и тестируя цепи. Измеритель Fluke предлагает возможность измерения сопротивления, непрерывности, частоты, емкости и многого другого. Естественно, он работает как с переменным, так и с постоянным током и имеет максимальное разрешение 1 миллиампер. Он может даже автоматически обнаруживать любой из этих токов. Защищая пользователя, этот инструмент имеет встроенное бесконтактное определение напряжения, поэтому вы знаете, горячая ли цепь, что является отличной функцией безопасности. С дисплеем с подсветкой и продуманным интерфейсом этот цифровой мультиметр также должен доставлять удовольствие в использовании.

Мультиметр Fluke 117 с включенным набором измерительных проводов стоит 237 долларов США, что недешево, но этот инструмент оснащен множеством функций и должен работать в течение многих лет, даже в сложных условиях. Подчеркивая добросовестность профессионального уровня этого мультиметра, он получил звездный рейтинг 4,9 звезды после более чем 3140 реальных отзывов клиентов. И если это не убедит вас в выборе этого лучшего мультиметра, ничего не поможет.

284 доллара на Amazon

Cen-Tech

Цифровой мультиметр Cen-Tech 98674

Лучший универсальный мультиметр для автомехаников

Помимо множества других функций, цифровой мультиметр Cen-Tech 98674 оснащен встроенной подставкой, которая облегчает считывание показаний с экрана. , особенно при работе в труднодоступных местах. Вот почему мы выбрали этот инструмент как лучший мультиметр для механики. Как и другие устройства, представленные здесь, этот автомобильный мультиметр может измерять напряжение, ток, частоту, емкость и сопротивление, но это еще не все. Он также может измерять уровень звука и влажности, температуру и даже освещенность, всего 14 функций. Разговор о полнофункциональном устройстве. Этот мультиметр Cen-Tech имеет большой 3,75-дюймовый ЖК-дисплей, который должен легко считываться, он поставляется с прочными 24-дюймовыми выводами и имеет мягкую литой крышку для удобного захвата. Автоматический выбор диапазона — еще одно перо в его шапке.

При цене 80 долларов это устройство недешево, но и не возмутительно со всеми функциями, которыми оно обладает. На самом деле, единственным недостатком здесь является то, что этот лучший автомобильный мультиметр требует трех батареек AAA, которые входят в комплект , а не . Клиенты ценят возможности этого инструмента и справедливую цену. Заявлено, что 95% покупателей рекомендуют его, и этот мультиметр имеет рейтинг 4,6 звезды, что еще больше укрепляет его место среди лучших доступных мультиметров.

80 долларов в Harbour Freight


Сравнение лучших мультиметров на 2022 год


Продукт Цена Особенности
Лучший мультиметр в целом Мультиметр Klein Tools MM400 55 долларов автоматическое ранжирование; может измерять температуру, емкость и частоту; высоко оцененный
Лучший мультиметр, занявший второе место в общем зачете Цифровой мультиметр AstroAI AM33D 13 долларов Доступная цена, есть счетчик заряда батареи и функция удержания данных, высокая оценка
Лучший мультиметр профессионального уровня Цифровой мультиметр Milwaukee 2216-20 170 долларов Профессиональное качество, легко читаемый ЖК-экран с подсветкой, автоматический выбор диапазона, прочная конструкция, очень высокие оценки
Лучший недорогой мультиметр Мультиметр White Deer DT-830B $7 Сверхнизкая цена, ЖК-экран, компактный дизайн
Лучший карманный мультиметр Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R 49 долларов Сверхкомпактный дизайн, возможность измерения емкости и частоты, встроенные электрические провода
Лучший аналоговый мультиметр Садовник Бендер 14-диапазонный аналоговый измеритель GMT-318 19 долларов Аналоговое считывание, доступная цена, в комплекте запасной предохранитель, высокая оценка
Лучший мультиметр «деньги не проблема» Fluke 117 Electricians Мультиметр True RMS 284 доллара Профессиональное качество; измеряет сопротивление, непрерывность, частоту, емкость и многое другое; встроенный бесконтактный измеритель напряжения; удобный в использовании дизайн; очень высокая оценка
Лучший универсальный мультиметр для автомехаников Цифровой мультиметр Cen-Tech 98674 80 долларов встроенная подножка; измеряет ток, частоту, емкость, сопротивление, звук, влажность, температуру и яркость; автоматическое ранжирование; высоко оцененный

Увеличить изображение Крейг Коул/CNET

Мультиметры 101

Мультиметры измеряют множество параметров, в основном ток, непрерывность, сопротивление и напряжение. Каждый из этих аспектов электричества отличается, и знание того, что они делают и как они функционируют, может помочь вам диагностировать и, в конечном итоге, устранить проблемы.

Потребляемый ток измеряется в амперах или амперах, если вы считаете себя педантичным. Чтобы определить мощность, которую потребляет электрическое устройство или цепь, вы должны разомкнуть ее, либо перерезав провод, либо отключив часть цепи. Это необходимо, потому что вам нужно подключить мультиметр последовательно, чтобы мощность поступала на один из выводов устройства и вытекала из другого. Так мультиметры измеряют ток, потребляемый, скажем, лампочкой, электродвигателем или резистивным нагревателем.

Мультиметры также измеряют непрерывность цепи, т. е. они могут проверить, не разомкнута ли цепь, то есть нет ли обрыва в проводке или хорошее ли соединение между двумя точками. Режим непрерывности мультиметра обычно обозначается символом звуковой волны. В этом режиме, когда датчики подключены к обоим концам цепи, которая не разорвана, устройство будет издавать звуковой сигнал. Это полезно, потому что вы можете сказать, исправна ли схема, не глядя на экран, что позволяет вам сосредоточиться на том, чтобы удерживать пробники как можно неподвижнее и там, где они должны быть. При разрыве цепи, например, при выключении выключателя или перерезании провода, звуковой сигнал не подается.

Увеличить изображение Кляйн Инструменты

Параметр проверки целостности мультиметра также может измерять плохую проводимость в цепи. Если контакты переключателя, например, грязные, электричество все еще может проходить через него, хотя и с меньшей скоростью. В подобных случаях мультиметр может не гудеть, но он будет отображать электрическое сопротивление, присутствующее в переключателе, что является полезной диагностической точкой.

Электрическое сопротивление — это следующий важный параметр, который могут измерять мультиметры. Сопротивление измеряется в омах, которые обозначаются подковообразным символом Ω, греческой буквой омега. Все проводники, будь то вода, ваше тело или жила медной проволоки, также в той или иной степени сопротивляются потоку электричества. Возможность измерения сопротивления особенно удобна при проверке проводов свечей зажигания, катушек зажигания или множества других автомобильных компонентов. Вы также можете проверить наличие обрыва или разрыва цепи, измерив сопротивление. Если сопротивление равно нулю, цепь может быть повреждена.

Далее, мультиметры также можно использовать для проверки напряжения в цепях постоянного или переменного тока. Большинство автомобильных электрических компонентов работают от постоянного напряжения и, как правило, от 12 вольт, хотя в вашем доме, офисе или гараже используется переменный ток. На мультиметре настройки напряжения обычно обозначаются буквой V, а постоянное напряжение обозначается буквами DC или символом, состоящим из прямой линии над пунктирной линией. AC обозначается буквой AC или небольшой волнистой линией.

Увеличить изображение Случайность

Помимо измерения силы тока, целостности цепи, сопротивления и напряжения, некоторые мультиметры могут измерять электрическую емкость, децибелы и даже температуру, но это немного выходит за рамки данной статьи.

Как пользоваться мультиметром

При измерении с помощью мультиметра важно убедиться, что электрические провода подключены к правильным портам. Если применимо, черный всегда должен подключаться к разъему с надписью «com». В зависимости от устройства красный провод затем подключается к разным портам в зависимости от того, что вы измеряете. Внимательно прочитайте устройство и следуйте инструкциям производителя, чтобы не перепутать и не повредить мультиметр.

Говоря о повреждениях, некоторые мультиметры имеют плавкий предохранитель, поэтому, если вы подключите их к слишком сильному источнику питания, предохранитель перегорает, защищая нежные внутренности устройства. Эти предохранители легко заменить, сняв заднюю крышку.

Вы должны быть осторожны при подключении проводов к самому мультиметру, но нет никаких проблем с подключением этих проводов в обратном направлении при тестировании электрического устройства. Если вы, например, измеряете напряжение и прикасаетесь положительным щупом к отрицательному проводу и наоборот, вы все равно получите совершенно точное показание, просто перед ним будет отрицательный. Таким образом, 115 вольт в розетке в вашем офисе будет просто читать -115. Эта функция на самом деле удобна для определения полярности цепи, то есть, какая сторона положительная, а какая отрицательная.

Увеличить изображение АстроИИ

Большинство мультиметров имеют удобный поворотный переключатель для выбора нужной настройки, но некоторые из них имеют гораздо больше настроек, чем другие. На первый взгляд ранжирование — запутанная тема, но разобраться в ней несложно. Если вы измеряете сопротивление вторичной обмотки катушки зажигания, и предполагается, что оно составляет, скажем, 8000 Ом, вам нужно установить мультиметр на число на одну ступень выше этого значения. В зависимости от модели это будет около 10 000. Это в основном перемещает десятичную точку на экране, но выбор правильной настройки дает вам максимально точное чтение. Новые мультиметры, как правило, имеют автоматический выбор диапазона, что очень удобно. Это означает, что вы просто устанавливаете селектор на омы (или вольты, или амперы, или что-то еще), и инструмент решает, как показывать число, удобное новшество.

Наконец, несколько слов о безопасности. Вышеприведенные параграфы охватывают основы того, что делают мультиметры и как ими пользоваться. Эти инструменты, безусловно, могут сбивать с толку, но как только вы все разберете, их не так уж сложно понять. Но прежде чем вы начнете возиться с электричеством, убедитесь, что вы в безопасности. Не прикасайтесь голыми руками к оголенным проводам, при необходимости надевайте защитное снаряжение, убедитесь, что вы находитесь в пределах предполагаемого рабочего диапазона инструмента, и дважды проверьте, что мультиметр находится в хорошем рабочем состоянии, прежде чем использовать его. Наконец, всегда предполагайте, что все электрические компоненты горячие, чтобы вас не ударило током, что может привести к серьезным травмам… или еще хуже.

Увеличить изображение Кляйн Инструменты

Убедитесь, что мультиметр есть в вашем арсенале инструментов

Загадочный мультиметр — это сверхуниверсальный инструмент, который должен иметь в своем гараже каждый ремесленник и механик по тенистым деревьям. Мультиметры позволяют измерять напряжение, а также электрическое сопротивление, силу тока и непрерывность цепей, хотя более совершенные модели могут делать еще больше. На самом деле, один инструмент, включенный в это краткое изложение, может измерять 14 разных вещей. Четырнадцать! Если вы новичок в мультиметрах, рассмотрите возможность приобретения одного из них с автоматическим выбором диапазона и цифровым считыванием. Эти примеры будут наиболее интуитивными. Но независимо от того, какой мультиметр вы выберете, все они являются незаменимыми инструментами для диагностики и, в конечном итоге, устранения проблем с электричеством, будь то в вашем автомобиле, дома или в любимых гаджетах.

Часто задаваемые вопросы по мультиметру

Для чего используется мультиметр?

Мультиметры используются для самых разных целей, от тестирования электрических компонентов, чтобы убедиться, что они исправны, до диагностики сопутствующих проблем, но это еще не все. Помимо измерения тока, непрерывности, сопротивления и напряжения, более сложные модели также могут определять такие параметры, как частота, емкость, звук, влажность, температура и даже яркость. Действительно, эти инструменты очень универсальны.

Какой мультиметр лучше для новичка?

Ни один мультиметр не подходит для начинающих. Даже самые простые примеры — довольно сложные инструменты, по крайней мере, на первый взгляд. Хорошая новость заключается в том, что нетрудно понять, как работают мультиметры и для чего они используются. При небольшом изучении их функциональность легко понять. Даже если вы просто понимаете основы работы цепей, а также то, что такое напряжение, сила тока и сопротивление, вы сможете использовать мультиметр для простых задач, связанных с диагностикой и ремонтом. Тем не менее, если есть одна функция, на которую должны обратить внимание новички, это автоматический выбор диапазона, который устраняет необходимость устанавливать мультиметр в правильных настройках для правильного отображения информации.

Мультиметр какой марки лучше?

Многие компании производят хорошие мультиметры, но если вам нужен один из лучших, выбирайте известные компании. У таких фирм, как Fluke и Klein Tools, есть отличные предложения, как и у Milwaukee, всемирно известного бренда, который продает все, от гаечных ключей до аккумуляторных дрелей и ящиков для инструментов.

Аналоговый или цифровой мультиметр более точен?

Цифровые мультиметры, вероятно, более точны, чем их аналоговые аналоги, потому что они показывают точное число на своих дисплеях. Аналоговые модели, несомненно, крутые, с их эстетикой старой школы, но их физические стрелки могут затруднить чтение, особенно в условиях низкой освещенности или при наличии бликов. Это не означает, что аналоговые единицы измерения неточны, просто для большинства пользователей цифровые, вероятно, являются лучшим выбором.

В чем разница между мультиметром и омметром?

Мультиметры и омметры одинаковы… но разные! Как следует из названия, омметры предназначены для измерения сопротивления в омах. С другой стороны, мультиметры могут измерять массу других вещей, включая, как вы уже догадались, сопротивление. Если у вас нет какого-то сверхспецифического приложения, где вам нужен омметр, вместо этого приобретите мультиметр, поскольку они измеряют то же самое, но гораздо более универсальны.

Что произойдет, если мультиметр повернут в неправильное положение?

Ответ на этот вопрос может быть разным. Если вы перепутали электрические провода, прибор может просто показать -120 вольт вместо 120, что вообще не проблема. Если вы пытаетесь измерить потребляемый ток, а мультиметр настроен на отслеживание сопротивлений, он, вероятно, не даст вам никакой полезной информации. Наконец, если вы пытаетесь измерить большее количество ампер, чем рассчитано на инструмент, вы можете перегореть внутренний предохранитель (это то, что должно произойти для защиты мультиметра) или даже повредить мультиметр. Как всегда, будьте осторожны там.

Что такое цифровой мультиметр?

  • Для чего используются цифровые мультиметры?
  • Типы цифровых мультиметров
  • Как выбрать цифровой мультиметр
  • Как пользоваться цифровым мультиметром
  • Ресурсы цифрового мультиметра

Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических сигналов, включая напряжение, ток и сопротивление. Это повседневный диагностический инструмент, используемый техниками и инженерами-электриками, сочетающий в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.

Для чего используются цифровые мультиметры?

Цифровой мультиметр в основном используется для проверки одного из трех факторов закона Ома: напряжения (вольт), силы тока (ампер) и сопротивления (ом). Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.

В = I x R

В = напряжение

I = ток

R = сопротивление

Инженеры в лаборатории и в полевых условиях также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение свыше 42 В или ток свыше 10 мА могут вызывать болезненные удары током, а в некоторых случаях даже летальный исход. Сопротивления также рассчитаны на определенную мощность (ватты) и могут нагреваться при работе с более высокими токами и напряжениями. Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.

Типы цифровых мультиметров

Цифровой мультиметр общего назначения

Мультиметр общего назначения Используется Используется для Форм-фактор Обзор
Новички и любители Устранение неполадок в простых цепях и общее представление о том, что работает, а что нет. Портативный Они не обеспечивают высокой степени точности, но показания надежны.

Часто используемые любителями, эти цифровые мультиметры измеряют напряжение, сопротивление, непрерывность и ток для устранения неполадок в простых цепях. Они не обеспечивают высокой степени точности — только общее представление о том, что работает. Простота является ключевым моментом, а показания надежны.

Ручной цифровой мультиметр

Портативные цифровые мультиметры
Ручной цифровой мультиметр Используется Используется для Форм-фактор Обзор
Электрики, электрики и специалисты по ОВиК Выполнение измерений и поиск и устранение неисправностей потенциально опасной системы в полевых условиях. Портативный следует использовать, когда требуется мобильность.

Портативные цифровые мультиметры, также известные как цифровые вольтметры, используются электриками, подрядчиками по электротехнике и специалистами по ОВКВ для проведения измерений и устранения неполадок в потенциально опасных системах в полевых условиях. Ручные цифровые мультиметры следует использовать, когда требуется мобильность.

Усовершенствованный цифровой мультиметр

Усовершенствованный цифровой мультиметр Используется Используется для Форм-фактор Обзор
Инженеры-электрики и электронщики Выполняйте более сложные измерения и будьте уверены в своих разработках. Столешница Эти цифровые мультиметры чрезвычайно точны и обладают разнообразными расширенными функциями

Эти приборы, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и получения уверенности в своих конструкциях. Эти приборы чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным поведением сигнала, а также взаимодействие с другими приборами.

Компактный цифровой мультиметр

Компактный цифровой мультиметр Используется Используется для Форм-фактор Обзор
Инженеры-электрики и электронщики Выполняйте более сложные измерения и будьте уверены в своих разработках. Установка в стойку Используется, когда необходимы точные измерения, но место ограничено.



Эти многоканальные мультиметры используются в производстве, когда необходимы точные измерения, но пространство для оборудования ограничено. Они встраивают карты с переключателями и мультиплексорами, чтобы «втиснуть» десятки или даже сотни каналов в один мейнфрейм.

Цифровой мультиметр в сравнении с осциллографом

 Цифровой мультиметр позволяет считывать напряжение в любой момент времени, а осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных цепях.

Цифровой мультиметр Используется для: Тип цепи:
Считать напряжение в любой момент времени. Простые схемы
Осциллограф Используется для: Тип цепи:
Измерьте изменение напряжения во времени. Сложные схемы

Как выбрать цифровой мультиметр

Когда дело доходит до выбора правильного цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы будете его использовать. Вы также захотите оценить точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.

Как найти лучший цифровой мультиметр для ваших нужд

  • Не сломайте банк: DMM6500, серии 2100, серии 2110
  • Самое точное показание: DMM7510, производительность цифрового мультиметра 2002 г.
  • Потребность в скорости: DMM6500, DAQ6510, DMM7510
  • Дайте мне больше каналов: DAQ6510, DAQ2750, 3700A
  • Я хочу все это: DMM7512

Как пользоваться цифровым мультиметром

Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (ИУ).

1. Осмотрите цифровой мультиметр и тестируемое устройство на наличие признаков физического повреждения.

2. Вставьте соответствующие датчики во входы цифрового мультиметра (для простоты использования датчики и входы обычно имеют цветовую маркировку).

3. Установите цифровой мультиметр в режим сопротивления, напряжения или тока в зависимости от того, что вы измеряете.

4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.

5. Поднесите кончики щупов или зажимов к положительным и отрицательным клеммам тестируемого устройства, чтобы выполнить измерения.

6. Во время работы следите за предупреждениями о безопасности на экране цифрового мультиметра.

Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженерам всегда следует обращаться к руководству по эксплуатации для конкретной модели, прежде чем приступать к работе с цифровым мультиметром, чтобы обеспечить безопасность и точность измерений.

Ресурсы цифровых мультиметров

Готовы поднять свои знания в области цифровых мультиметров на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как их использовать, в учебном центре Tektronix, где вы можете найти эти и многие другие ресурсы:

  • Руководство по выбору цифрового мультиметра
  • Образовательный центр IDEAS Hub Университета Темпл
  • Пять основных вопросов пользователей цифрового мультиметра (и наши ответы)
  • Возвращение к основам электрических измерений

Если вы подумываете о покупке усовершенствованного цифрового мультиметра, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.

Лучшие мультиметры 2022 года

BobVila.com и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Фото: Том Скализи

Мультиметр является стандартным диагностическим инструментом, часто входящим в набор инструментов электрика, от проверки батарей до определения величины напряжения в электрической цепи. Но мультиметры также пригодятся тем, кто хочет проверить домашнюю проводку или отремонтировать электроприборы. Они также практичны для любителей — людей, которым нравится возиться с электронными схемами при создании таких вещей, как шагомеры, двигатели и датчики влажности.

До разработки мультиметров (также называемых мультитестерами) для проверки цепей на напряжение (вольтметр), сопротивление (омметр) и ток (амперметр) требовались отдельные счетчики. Современные мультиметры объединяют эти возможности тестирования в один инструмент, позволяющий выполнять различные электрические тесты с помощью одного устройства.

Доступен широкий ассортимент мультиметров, предназначенных как для базового, так и для расширенного тестирования цепей и предназначенных для различных проектов или специальностей. В то время как домашний мастер обычно может обойтись простым инструментом, электрики и специалисты по HVAC выиграют от некоторых расширенных опций, которые есть в профессиональных моделях.

Мы провели практическое тестирование с одними из лучших мультиметров, поэтому продолжайте читать, чтобы узнать о том, что мы обнаружили.

  1. ЛУЧШИЙ ПО ВСЕМ: Мультиметр Greenlee DM-45
  2. Лучший взрыв для Buck: Klein Tools Digital Multimeter
  3. Лучший зажим: Инструменты Klein CL390 Цифровой зажим Meter
  4. Best Combo Kit: Flule Kit Multiamet : Портативный цифровой мультиметр переменного/постоянного тока Fluke 107

Также протестировано:

  • Мультиметр-тестер Gardner Bender GMT-319

Фото: Том Скализи

На что следует обратить внимание, прежде чем выбрать лучший мультиметр

Независимо от того, занимаетесь ли вы домашними делами или профессионалом, при выборе лучшего мультиметра нужно знать многое, включая стиль, функции, аксессуары и провода. Список можно продолжать и продолжать. Чтобы ускорить процесс, ниже приведены некоторые из наиболее важных соображений, которые следует учитывать при покупке одного из этих инструментов.

Базовые и расширенные функции

Для максимальной универсальности убедитесь, что приобретаемый вами мультиметр может измерять оба типа электрического тока: переменный ток (AC) — электричество, протекающее через розетки в вашем доме, — и постоянный ток (DC). ), электричество, найденное в батареях. Кроме того, чтобы квалифицироваться как мультиметр, прибор должен пройти как минимум два из следующих трех основных электрических тестов:

  • Ток: Скорость потока электричества
  • Напряжение: Разница электрического тока между двумя заданными точками
  • Сопротивление: Насколько материал, несущий энергию, например, провода, сопротивляется электрическому потоку
  • 5

    В дополнение к тестированию напряжения, сопротивления и силы тока современные цифровые мультиметры часто имеют возможность тестировать следующее:

    • Емкость: Способность накапливать электрический заряд
    • Температура: Физическая теплота цепи (часто в градусах Фаренгейта и Цельсия)
    • Частота: Частота возникновения электрического тока (измеряется в герцах)

    Аналоговый дисплей против циферблата Классический аналоговый 90 мультиметр имеет циферблат со стрелкой (как старый автомобильный спидометр). Некоторым этот тип показаний легче увидеть, особенно при ярком солнечном свете, когда цифры на цифровом дисплее трудно расшифровать. Вы больше не найдете большого выбора аналоговых измерителей, но они, как правило, недорогие, от 10 до 70 долларов, и могут выполнять три основных теста цепи; у них нет возможности проводить более сложные испытания.

    Большинство мультиметров, представленных сегодня на рынке, являются цифровыми, и они немного дороже: от 20 до 500 долларов или даже больше, в зависимости от качества и точности. Некоторые цифровые мультиметры оснащены экраном с подсветкой, что облегчает просмотр дисплея при ярком свете, а некоторые включают функцию автоматического отключения, которая выключает мультиметр после нескольких минут бездействия.

    Функция автоматического выбора диапазона

    Определение приблизительного диапазона измеряемого электрического тока с помощью мультиметра с ручным управлением может занять много времени. Например, если вы хотите измерить сопротивление, вы должны сначала оценить приблизительное значение тока в омах (Ом), повернув циферблат на определенный диапазон сопротивления, а затем продолжайте нажимать вручную, пока мультиметр не даст вам показания. Мультиметр с функцией автоматического выбора диапазона (доступна только для цифровых моделей) сэкономит время, поскольку все, что вам нужно сделать, это выбрать тип проверки (напряжение, сопротивление или ток). Затем измеритель автоматически определит правильный диапазон, сканируя все параметры диапазона, пока он не совпадет с правильным диапазоном для цепи, и сразу же появится показание.

    Щупы и аксессуары

    Большинство мультиметров включают в себя набор стандартных красных и черных щупов для выполнения основных тестов, а другие поставляются с дополнительными зажимами типа «крокодил» для крепления щупов к проводам или клеммам аккумулятора. Магнитный футляр или ремешок — это удобный аксессуар, который позволяет пользователю прикрепить мультиметр к чему-то металлическому, например, к шкафу или шасси автомобиля, позволяя вам видеть показания и при этом обе руки остаются свободными для тестирования. Эти зажимы, зонды и футляры также доступны в магазинах бытовой техники и товаров для дома.

    Наш выбор

    При выборе лучшего мультиметра нужно знать многое, и это может даже показаться немного ошеломляющим. Чтобы упростить покупку одного из этих инструментов, мы провели практическое тестирование с одними из лучших мультиметров. Помните об основных моментах при сравнении следующего списка наших любимых мультиметров.

    Примечание: Все измерители, участвовавшие в нашем тесте, имеют функцию автоматического выбора диапазона переменного и постоянного тока.

    Фото: amazon.com

    Проверить последнюю цену

    Этот цифровой мультиметр от Greenlee имеет функцию автоматического выбора диапазона, позволяющую отказаться от угадывания измеряемого тока. Он поставляется со стандартными черными и красными щупами, а также со встроенной подставкой. Greenlee работает от 9-вольтовой батареи (входит в комплект) и измеряет переменное/постоянное напряжение, сопротивление и ток, а также емкость, рабочий цикл и температуру. Он также имеет дисплей с подсветкой ярко-зеленого цвета, что делает чтение на нем легким.

    Во время теста первое, на что мы обратили внимание, — это цепкая резиновая крышка Greenlee, которую можно надевать и снимать для чистки. Нам понравился вырез сзади для встроенной подставки и винтового крючка, что позволяет легко установить его на двигатель или повесить на винт или гвоздь. Зеленая подсветка также была самой яркой в ​​тесте, а зеленый цвет обеспечивал хороший контраст. Не хватает только термопары и чехла для переноски.

    Спецификации продукта

    • Стиль: Цифровой
    • Функции: напряжение, ампержа, сопротивление, частота, конденсантность, рабочее цикл.
      • Прочная резиновая крышка
      • Яркая подсветка
      • Встроенная подставка и крючок для вешалки

      Минусы

      • Без футляра и термопары

      Получите мультиметр Greenlee на Amazon или по телефону ACME Tools .

      Фото: amazon. com

      Узнать последнюю цену

      Klein Tools — это основной продукт в мире электроинструментов, и этот цифровой мультиметр — хорошее доказательство того, почему. Этот измеритель измеряет напряжение, сопротивление и силу тока, а также частоту, рабочий цикл, емкость и температуру, что позволяет ему выполнять больше задач, чем когда-либо понадобится среднему домашнему мастеру. Он поставляется с набором измерительных проводов, а также с термопарой для проверки температуры. Экран легко читается и имеет подсветку для работы в темных местах.

      Мы обнаружили, что цифровой мультиметр Klein Tools является одной из самых простых в использовании моделей в списке. Во-первых, переключение между постоянным и переменным током в большинстве случаев было простым нажатием кнопки. Кроме того, нам понравилось, что, несмотря на наличие всех функций, которые могут нам понадобиться, мультиметр был компактным, что позволяло легко его держать и хранить. Кроме того, дисплей с подсветкой был невероятно удобным для чтения. Наша самая большая жалоба заключалась в том, что он не поставляется с чехлом для переноски или магнитным ремешком, но по доступной цене он того стоит в любом случае.

      Спецификации продукта

      • Стиль: Цифровой
      • Функции: напряжение, Amperage, сопротивление, частота, конденсантность, рабочее цикл, температурный
      • 41414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141414141.

        • Простота использования
        • Отличный цифровой дисплей с подсветкой
        • Доступная цена

        Минусы

        • Без чехла

        Получите мультиметр Klein Tools на Amazon или по телефону The Home Depot .

        Фото: amazon.com

        Проверить последнюю цену

        Всем, кто ищет токоизмерительные клещи для тестирования, следует обратить внимание на эту модель от Klein Tools. Цифровые токоизмерительные клещи CL390 оснащены установленным сбоку пусковым механизмом, который открывает зажимы для тестирования одного проводника за раз, а также установленным на зажимах бесконтактным тестером на конце. В комплект также входят стандартные испытательные поводки для измерения силы тока, напряжения, сопротивления, рабочего цикла, емкости и проверки диодов. Для температурных испытаний он поставляется с термопарой типа K, которая легко устанавливается для быстрого считывания показаний.

        Есть что сказать о том, чтобы иметь под рукой эти токоизмерительные клещи. Во-первых, нам понравилось, что его легко проверить одной рукой (после того, как мы разделили провод на нашем офисном вентиляторе), но это также удобный способ повесить измеритель во время работы с выводами. Большим плюсом был и бесконтактный тестер, так как можно было быстро проверить наличие напряжения на проводах и устройствах. Нам также понравился негативный дисплей, так как его было легко читать. Если есть что-то, на что мы хотели бы обратить внимание, так это то, что токоизмерительные клещи могут не понадобиться для домашнего мастера, хотя они служат отличным зажимом для подвешивания.

        Product Specs

        • Style: Digital clamp
        • Functions: Voltage, amperage, resistance, frequency, capacitance, duty cycle, temperature, clamp, noncontact
        • Included probes: Test leads, thermocouple , бесконтактный

        Pros

        • Простое управление одной рукой
        • Подвесы для работы с выводами без помощи рук
        • Бесконтактный тестер — большой плюс

        CONS

        • может не понадобиться для DIYER

        Получить Multiret Klein Tools Amazon , TOPOT DOPOT , TOPOT DOPOT , TOPOT DOPOT , TOPOT , .

        Фото: amazon.com

        Проверить последнюю цену

        Не можете выбрать между мультиметром и токоизмерительными клещами? В этом комплекте 117/323 от Fluke есть и то, и другое. Мультиметр 117 имеет функции измерения напряжения, силы тока, сопротивления и непрерывности, а также полностью автоматическую настройку проверки напряжения переменного или постоянного тока. Он также имеет бесконтактную настройку, которая предупреждает о наличии напряжения. Токоизмерительные клещи модели 323 оснащены губками для проверки одиночных проводников, а также клеммами для подключения стандартных проводов.

        Этот набор почти полностью покрыл нас во время тестирования. Нам понравилось, насколько просты в использовании токоизмерительные клещи, и они служили отличным зажимом для работы без помощи рук. Нам очень понравились функции мультиметра; в частности, бесконтактный тестер, который предупреждал каждый раз, когда он находился рядом с розеткой или проводом под напряжением. Провода в этом конкретном наборе были выдающимися, поскольку они вращались в руке, чтобы обнажить больше провода, что позволяло нам переключаться между маленькими точками для электроники и более длинными точками для розеток и других тяжелых работ. Единственная реальная проблема, которая кажется недосмотром, заключается в том, что ни один из этих счетчиков не имеет температурных функций.

        Спецификации продукта

        • Стиль: Цифровой и зажим
        • Функции: напряжение, Amperage, сопротивление, частота, емкость, DIT

          • Отличные выводы
          • Все необходимые функции
          • Бесконтактный тестер удобен

          Минусы

          • Нет функции измерения температуры

          Получите мультиметр Fluke на Amazon .

          Фото: amazon.com

          Проверить последнюю цену

          Любой, кто ищет мультиметр, который будет выполнять большинство своих задач, не будучи слишком сложным, должен обратить внимание на портативный цифровой мультиметр Fluke Current. Fluke 107 имеет простую конструкцию с функциями измерения напряжения, силы тока, сопротивления, емкости и даже частоты. Он поставляется с базовым набором тестовых проводов, а также с магнитным ремешком, который можно повесить на электрическую коробку или трубу без помощи рук.

          Fluke 107 — не самая модная модель в этом списке, но нам очень понравилась ее простота. Он легко проверяет напряжение, силу тока и сопротивление и имеет отдельный переключатель для непрерывности — одних только этих функций больше, чем нужно среднему домашнему мастеру. Нам нравится, что у него есть подсветка и большой экран, а магнитный ремешок может складываться и выступать в роли подставки. Наша главная жалоба заключается в том, что он не поставляется с чехлом для переноски, а сзади нет зажимов для хранения проводов, поэтому хранение может быть проблемой.

          Product Specs

          • Style: Digital
          • Functions: Voltage, amperage, resistance, capacitance
          • Included probes: Test leads

          Pros

          • Simple design with plenty of базовая функциональность
          • Большой дисплей с подсветкой
          • Магнитный ремешок служит подставкой

          Минусы

          • Хранение — проблема

          Получите мультиметр Fluke по телефону Amazon или по телефону Lowe’s .

          Фото: amazon.com

          Проверить последнюю цену

          Мы также протестировали мультиметр-тестер Gardner Bender GMT-319, но он не соответствовал нашим стандартам. Во-первых, его использование было запутанным по сравнению с цифровыми моделями, но с этим инструментом было трудно даже получить показания. Мы проверили предохранители (к счастью, у нас был для этого мультиметр), и изначально они были в порядке. Затем мы взорвали его (определенно ошибка пользователя).

          Настоящая проблема в том, что использование аналогового счетчика больше не имеет особого смысла. Есть хорошие, надежные цифровые мультиметры, которые просты в использовании, точны и стоят примерно на 20 долларов дороже. Для нас, если у вас нет конкретного применения для аналогового счетчика (в этом случае вы, вероятно, уже знаете, что вы ищете в счетчике), мы предлагаем перейти на цифровой.

          Наш вердикт

          По нашему мнению, среднестатистический домашний мастер должен оценить мультиметр Greenlee DM-45 за его функции, подсветку, цепкую резину и отличную подвеску. Но для тех, кто не может выбрать между токоизмерительными клещами и стандартным мультиметром, комбинированный комплект мультиметра и токоизмерительных клещей Fluke предлагает лучшее из обоих миров.

          Как мы тестировали лучшие мультиметры

          Во-первых, мы не электрики и не специалисты по системам вентиляции и кондиционирования. Наша цель состояла в том, чтобы протестировать эти счетчики до такой степени, чтобы их мог использовать средний домашний мастер. Изучение того, как использовать эти счетчики на полную мощность и иметь серьезную электрическую инфраструктуру, доступную для тестирования некоторых из этих функций, выходит за рамки этой статьи. С учетом сказанного, мы тестируем каждый из этих метров.

          Во-первых, мы установили небольшую испытательную станцию ​​с несколькими розетками, проводами, приборами и одной или двумя батареями. Мы проверили каждую из основных функций, таких как переменное и постоянное напряжение, сопротивление, непрерывность и клещи на токоизмерительных клещах. Мы работали в темноте, а также при ярком солнечном свете, чтобы видеть, насколько хорошо работают дисплеи.

          Мы также протестировали эти счетчики на подъездной дорожке, чтобы посмотреть, как они будут устранять неисправности проводки в старом автомобиле. Мы провели простые тесты, такие как нагрузка на батарею, а также тестирование проводки с меньшими затратами, чем на заводе. В процессе мы сравнили их стенды, поводки и функции применительно к автомобильным работам.

          В ходе всех этих тестов мы получили хорошее представление о том, чего средний домашний мастер может ожидать от каждой из этих моделей. Некоторые модели, такие как мультиметр-тестер Gardner Bender GMT-319, не прошли проверку, в то время как другие отличились.

          Часто задаваемые вопросы

          Было очень много информации о лучших мультиметрах, и некоторые вопросы все еще могут оставаться. Чтобы помочь, мы собрали некоторые из наиболее часто задаваемых вопросов об этих инструментах и ​​ответили на них ниже. Обязательно проверьте ответ на свой вопрос.

          В. Какой мультиметр лучше всего подходит для начинающих?

          По нашему мнению, ручной цифровой мультиметр переменного/постоянного тока Fluke 107 является лучшим мультиметром для начинающих, поскольку он прост в использовании и обладает большинством функций, необходимых домашнему мастеру.

          В. Какой тип мультиметра лучше всего подходит для домашнего использования?

          Стандартный мультиметр, вероятно, лучше всего подходит для домашнего использования. Этот мультиметр Greenlee DM-45 соответствует практически всем требованиям.

          В. Аналоговый или цифровой мультиметр более точен?

          Цифровые мультиметры гораздо более точны, но только потому, что их намного легче считывать. А с такой незначительной разницей в цене цифровой счетчик — это почти всегда выход.

          Цифровой мультиметр | Инструменты PCE

          Номер заказа: PCE-CM 5

          Цифровой мультиметр PCE-CM 5

          Цифровой мультиметр представляет собой мультиметр с множеством различных функций. Таким образом, с помощью цифрового мультиметра можно бесконтактно измерять ток до 200 А переменного тока. Этот диапазон тока цифрового мультиметра уже охватывает большой диапазон измерений тока.

          Функция измерения:
          — AC
          — DC
          — DC напряжение
          — AC напряжение
          — LowZ AC/DC
          — Сопротивление
          — Проверка целостности цепи
          — Проверка диодов
          — Емкость
          — Температура (тип K)
          — Частота (с токоизмерительными клещами)
          — Частота (при измерении напряжения)
          — Частота (при прямом измерении) )
          — Рабочий цикл

          Производитель: PCE Instruments

          77,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-DC 50

          Цифровой мультиметр PCE-DC 50

          Цифровой мультиметр PCE-DC 50 представляет собой измерительный прибор для измерения токов до 1000 А переменного/постоянного тока. В дополнение к измерению тока цифровой мультиметр также может измерять и тестировать напряжение, частоту, рабочий цикл, сопротивление, проверку непрерывности, конденсаторы и диоды.

          — Измерение тока до 1000 А
          — Крышка измерительных разъемов
          — Измерение напряжения до 600 В
          — Измерение температуры с помощью 2 термопар
          Интерфейс Bluetooth

          Производитель: PCE Instruments

          184,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-MCA 50

          Цифровой мультиметр PCE-MCA 50

          Цифровой мультиметр PCE-MCA 50 предназначен для калибровки и технического обслуживания. Этот цифровой мультиметр PCE-MCA 50 позволяет измерять и моделировать электрические величины. Благодаря работе от батареи цифровой мультиметр PCE-MCA 50 можно использовать в разных местах.

          — Моделирование
          — Генерация импульсов
          — Подсчет импульсов
          — Генерация частоты
          — Измерение частоты
          — Измерение экстремальных значений и средних значений
          — Тест непрерывности
          — Интерфейс USB

          Производитель: PCE Instruments

          1 633,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-MCA 50-ICA

          Цифровой мультиметр PCE-MCA 50-ICA вкл. Сертификат калибровки ISO

          Цифровой мультиметр PCE-MCA 50 предназначен для калибровки и обслуживания. Этот цифровой мультиметр PCE-MCA 50 позволяет измерять и моделировать электрические величины. Благодаря работе от батареи цифровой мультиметр PCE-MCA 50 можно использовать в разных местах.

          — Моделирование
          — Генерация импульсов
          — Счетчик импульсов
          — Генерация частоты
          — Измерение частоты
          — Измерение экстремальных и средних значений
          — Тест непрерывности
          — Интерфейс USB
          Вкл. Сертификат калибровки ISO

          Производитель: PCE Instruments

          1 945,00 фунтов стерлингов

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-LT 15

          Цифровой мультиметр PCE-LT 15

          Цифровой мультиметр PCE-LT 15 представляет собой комбинированное устройство, которое обнаруживает ошибки конфигурации в сети и может одновременно использоваться как цифровой мультиметр. время. Таким образом, периферию сети можно быстро проверить с помощью LAN-тестера.

          Функция измерения :
          — Напряжение переменного тока: 750 В
          — Напряжение постоянного тока: 1000 В
          — Сопротивление: 4 МОм
          — Проверка целостности цепи: 400 Ом
          — Электрическая безопасность: CAT III 600 В

          Производитель: PCE Instruments

          195,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-ITM 20

          Цифровой мультиметр PCE-ITM 20

          Этот цифровой мультиметр PCE-ITM 20 сочетает в себе универсальный мультиметр и тестер изоляции. В дополнение к обычным измеряемым величинам, таким как напряжение, ток и сопротивление, этот цифровой мультиметр PCE-ITM 20 также оснащен функциями измерения частоты и емкости.


          — Выбор автоматического диапазона

          C APACITANCE Измерение

          — интегрированное Изоляция TESTER 000 -IV3EC 9000. 19000. — Частота Измерение

          Производитель: PCE Instruments

          303,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-123

          Цифровой мультиметр PCE-123

          PCE-123 — это цифровой мультиметр, используемый для тестирования и калибровки различных измерительных приборов. Предлагая высокий уровень точности по доступной цене, этот простой в использовании мультиметр выдает электрические (мА, мВ, В и частоту в Гц) и температурные (в °C или °F) выходные сигналы, что делает мультиметр полезным в широкий спектр приложений.


          — постоянный ток: 4–20 мА (нагрузка 1 кОм, питание контура 24 В) с разрешением 1 мкА
          — Напряжение постоянного тока: 0 — 100,00 мВ, 0 — 1,000 В, 0 — 12,000 В
          — Термопары типа K, J, E, T (°C или °F)
          — Частота: 1 — 62 500 Гц



          Производитель: PCE Instruments

          456,00 фунтов стерлингов

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-123-ICA

          Цифровой мультиметр PCE-123-ICA вкл. Сертификат калибровки ISO

          PCE-123 — это цифровой мультиметр, используемый для проверки и калибровки различных измерительных приборов. Предлагая высокий уровень точности по доступной цене, этот простой в использовании мультиметр выдает электрические (мА, мВ, В и частоту в Гц) и температурные (в °C или °F) выходные сигналы, что делает мультиметр полезным в широкий спектр приложений.


          — Ток постоянного тока: 4 — 20 мА (нагрузка 1 кОм, питание контура 24 В) с разрешением 1 мкА
          — Напряжение постоянного тока: 0 — 100,00 мВ, 0 — 1,000 В, 0 — 12,000 В
          — Термопары типа K, J, E, T (°C или °F)
          — Частота: 1 — 62 500 Гц
          Вкл. Сертификат калибровки ISO

          Производитель: PCE Instruments

          589,00 фунтов стерлингов

          НДС и. поставка
          2 года гарантии

          № для заказа: PCE-CM 3

          Цифровой мультиметр PCE-CM 3

          Цифровой мультиметр используется для быстрого и простого измерения переменного тока. Для измерения тока цифровой мультиметр подключается к проводнику под напряжением. Цифровой мультиметр особенно подходит для измерения переменного тока в распределительных сетях и везде, где цепи не должны прерываться.

          — Цифровые мультиметры до 200 А
          — Компактные размеры
          — Прочный пластиковый корпус
          — Функции мультиметра
          — Условия безопасности: IEC1010-1 (2001)
                                                               CAT II 1000V


          Производитель: PCE Instruments

          72,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-DC1

          Миниатюрный цифровой мультиметр PCE-DC1

          Миниатюрный цифровой мультиметр PCE-DC1 предназначен для косвенного измерения переменного/постоянного тока и частоты. Цифровой мини-мультиметр имеет встроенный фонарик, позволяющий освещать точку измерения, и функцию бесконтактного измерения напряжения.


          Переменный ток (50/60 Гц): 200 А / 0,1 А или 100 мА / ±3,0% + 8 цифр
          Постоянный ток :200 А / 0,1 А или 100 мА / ±2,8 % + 8 цифр
          Испытательное напряжение переменного тока (без контакта): от 100 до 600 В переменного тока, 50/60 Гц
          Частота (3 диапазона): от 40 до 50 Гц / от 51 до 510 Гц/ от 0,51 до 1 кГц



          Производитель: PCE Instruments

          61,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-HDC 10

          Цифровой мультиметр PCE-HDC 10

          Накладной цифровой мультиметр PCE-HDC 10 может измерять ток, напряжение и сопротивление. Кроме того, накладной цифровой мультиметр имеет тестер непрерывности и тестер диодов. 4-разрядный дисплей с подсветкой дает возможность считывать измеренное значение на пристегивающемся цифровом мультиметре в темноте. Еще одной особенностью этого устройства является функция Peak/Max или Hold.


          — Токи до 400 A AC
          — Напряжение до 600 В AC/DC
          — Auto-Range
          — Функция Max-Hold

          Производитель: PCE Instruments

          59,00 £

          НДС и. поставка
          2 года гарантии

          № для заказа: PCE-DC2

          Цифровой мультиметр PCE-DC2

          Цифровые клещи для измерения переменного/постоянного тока, переменного напряжения и сопротивления. Эти токоизмерительные клещи предназначены для косвенного определения переменного/постоянного тока и сопротивления. Зажим оснащен белыми светодиодами, которые освещают точку измерения и бесконтактно проверяют напряжение. Небольшие габариты этого прибора позволяют проводить измерения в местах с ограниченным доступом. Токоизмерительные клещи откалиброваны производителем и дополнительно могут быть сертифицированы в соответствии с ISO или стандартами.


          Ток переменного/постоянного тока, напряжение и сопротивление Измерение
          — 3 2/3-разрядный ЖК-дисплей
          — Источник питания: 2 батарейки 1,5 В AAA
          — Размеры: 164 x 65 x 32 мм / 6,4 x 2,5 x 1,2 дюйма



          Производитель: PCE Instruments

          87,00 фунтов стерлингов

          НДС и. поставка
          2 года гарантии

          № для заказа: PCE-DC3

          Цифровой мультиметр PCE-DC3

          Этот цифровой мультиметр был разработан для косвенного измерения переменного/постоянного тока, а также частоты. В этот цифровой мультиметр также встроены функция бесконтактного тестера напряжения и фонарь/фонарик для освещения точки измерения.

          Измерение переменного/постоянного тока, переменного напряжения и частоты
          — Проверка переменного напряжения (бесконтактная проверка):
             100–600 В переменного тока, 50/60 Гц 100–600 В переменного тока, 50/60 Гц
          — Функция нулевой точки DCA

          Производитель: PCE Instruments

          98,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-CM 40

          Цифровой мультиметр PCE-CM 40

          Гибкий цифровой мультиметр PCE-CM 40 подходит для измерения тока до 3000 А переменного тока. В дополнение к измерению тока TRMS гибкий цифровой мультиметр PCE-CM 40 может использоваться для измерения пусковых токов. Измерение тока происходит с помощью гибкой пояса Роговского.

          — Диапазон измерения до 3000 А переменного тока
          — ЖК-дисплей
          — Функция пускового тока
          — Измерение частоты
          — Память данных

          Производитель: PCE Instruments

          154,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-PCM 1

          Цифровой мультиметр PCE-PCM 1

          PCE-PCM 1 — многоцелевой цифровой мультиметр или анализатор мощности, используемый для измерения переменного тока (AC), напряжения (TRMS) и частоты для определения активная (кВт), полная (кВА) и реактивная (кВАр) мощность, а также потребление активной энергии (кВтч). Фазовый угол и коэффициент мощности (cos φ) отображаются на большом и легко читаемом дисплее портативного измерителя мощности с подсветкой.

          — Напряжение (50 … 200 Гц): 100 / 400 / 750 В, ± (1,2% + 5 цифр)
          — Внутренняя память: сохраняет до 99 значений измерений
          — Включает USB-кабель и программное обеспечение для ПК
          — Три- измерение фазной мощности
          — True RMS

          Производитель: PCE Instruments

          143,00 £

          НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-LCT 1

          Цифровой мультиметр PCE-LCT 1

          Цифровой мультиметр для проверки утечки / измерения среднеквадратичного значения / непрерывности и проверки сопротивления.


          — Измерения Тока До 100 A
          — Измерения напряжение До 600 В
          — Измерения Сопротивление до 400 o
          — Тестовые кабели включены

          . Производитель: PCE: PCE: PCE: PCE: PCE: PCE.

          Цена без учёта. НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-DC 41

          Цифровой мультиметр PCE-DC 41

          Цифровой мультиметр PCE-DC 41 может измерять напряжение до 600 В, ток до 600 А и электрическое сопротивление до 1000 Ом. Для выполнения измерения можно либо использовать измерительные провода, входящие в комплект цифрового мультиметра, либо использовать встроенный зажимной механизм. Используя клещи цифрового мультиметра, вы можете бесконтактно измерить электрические параметры электрического проводника, не отсоединяя его.


          — Напряжение: 600 В переменного тока/постоянный ток
          — Ток: 600 A AC/DC
          — Электрическое сопротивление: 1000 ω
          -1

          ω
          -1

          ω
          -CLAMP. 164.00

          Цена без учёта. НДС и. поставка
          2 года гарантии

          Номер заказа: PCE-CM 3-ICA

          Цифровой мультиметр PCE-CM 3-ICA вкл. Сертификат калибровки ISO

          Цифровой мультиметр используется для быстрого и простого измерения переменного тока. Для измерения тока цифровой мультиметр подключается к проводнику под напряжением. Цифровой мультиметр особенно подходит для измерения переменного тока в распределительных сетях и везде, где цепи не должны прерываться.

          — Цифровые мультиметры до 200 А
          — Компактные размеры
          — Прочный пластиковый корпус
          — Функции мультиметра
          — Условия безопасности: IEC1010-1 (2001)
                                     CAT II 1000 В
                                     CAT III 600 В
          Вкл. Сертификат калибровки ISO

          Производитель: PCE Instruments

          174,00 £

          НДС и. поставка
          2 года гарантии

          № для заказа: PCE-DC1-ICA

          Цифровой мультиметр PCE-DC1-ICA Вкл. Сертификат калибровки ISO

          Этот цифровой мультиметр был разработан для косвенного измерения переменного/постоянного тока, а также частоты. В этот цифровой мультиметр также были встроены функция бесконтактного тестера напряжения и фонарик для освещения точки измерения.

          AC/DC ток, AC напряжение и частота измерение
          — Встроенная подсветка точки измерения
          — Бесконтактный тестер напряжения
          — Автоматический выбор диапазона
          — Отверстие пинцета: 18 мм
          — Автоматическое отключение
          Вкл. Сертификат калибровки ISO

          Производитель: PCE Instruments

          165,00 £

          НДС и. поставка
          2 года гарантии

          № для заказа: PCE-CM 40-ICA

          Цифровой мультиметр PCE-CM 40-ICA вкл. Сертификат калибровки ISO

          Гибкий цифровой мультиметр PCE-CM 40-ICA подходит для измерения тока до 3000 А переменного тока. В дополнение к измерению тока TRMS гибкий цифровой мультиметр PCE-CM 40-ICA может использоваться для измерения пусковых токов. Измерение тока происходит с помощью гибкой пояса Роговского.

          — Диапазон измерения до 3000 A AC
          — ЖК-дисплей
          — Функция пускового тока
          — Измерение частоты
          — Память данных
          Вкл. Сертификат калибровки ISO

          Производитель: PCE Instruments

          221,00 £

          НДС и. поставка
          2 года гарантии


          Что такое цифровой мультиметр? (с изображением)

          `;

          Джеймс Младший

          Цифровой мультиметр — это инструмент, который может измерять силу тока, напряжение и сопротивление. Он отличается от аналогового счетчика, имеющего стрелку и датчик, тем, что имеет цифровой светодиодный (LED) дисплей. Цифровые мультиметры обычно более точны, чем их старые аналоговые аналоги. У цифрового мультиметра могут быть и другие функции; очевидно, что более дорогие счетчики будут иметь больше возможностей, но все они измеряют три основных тока.

          Цифровой мультиметр или цифровой мультиметр может оказаться чрезвычайно полезным при попытке решить проблему с электричеством. Цифровые мультиметры постоянно используются в автомобильной промышленности, строительстве, ремонте машин, компьютерной промышленности и в любой другой области, связанной с любым видом электромонтажных работ. При покупке цифрового мультиметра наиболее важной характеристикой, на которую следует обратить внимание, является его рабочее сопротивление, также называемое импедансом. Цифровой мультиметр становится частью тестируемой цепи, поэтому он влияет на ток в этой цепи.

          Еще одной характеристикой, которую следует учитывать при покупке цифрового мультиметра, является его диапазон. Независимо от того, какой ток тестируется, правильный диапазон для этого измерения имеет решающее значение для точности измерения. Например, если оператор тестирует 12-вольтовую батарею, то установка диапазона от 0 до 25 вольт приведет к более точному измерению, чем установка диапазона от 0 до 500 вольт. К счастью, многие цифровые мультиметры имеют функцию автоматического выбора диапазона, которая автоматически устанавливает правильный диапазон для тестируемой цепи; все, что нужно сделать оператору, — это настроить цифровой мультиметр на правильный тестируемый ток, а измеритель сделает все остальное.

          При первом использовании цифрового мультиметра важно, чтобы человек прочитал прилагаемое к нему руководство по эксплуатации. Многие цифровые мультиметры требуют различных шагов для проведения измерений; это повлечет за собой нажатие определенных кнопок перед подключением проводов и так далее. Для работы большинства цифровых мультиметров требуется батарея. В инструкции по эксплуатации, скорее всего, будет указано, какой тип батареи использовать. Если тип батареи не указан, обычно используются щелочные батареи.

          Максимальная считывающая способность цифрового мультиметра также чрезвычайно важна. Это максимальное значение тока, которое может измерить измеритель. Обычно ограничение тока напечатано на лицевой стороне цифрового мультиметра. Общий предел составляет 10 ампер. Это означает, что если счетчик подключен к току 12 ампер, внутренний предохранитель сработает, чтобы предотвратить повреждение счетчика. Установка большего предохранителя не увеличит лимит цифрового мультиметра; это только сожжет его навсегда.

          Независимо от того, проверяете ли вы батарею, измеряете ли емкость цепи или пытаетесь определить место короткого замыкания, цифровой мультиметр — это универсальное маленькое устройство, которое является основным элементом любого набора инструментов.

          Как пользоваться мультиметром

          Рисунок 1: Мультиметр

          Как следует из названия, мультиметр — это устройство, используемое для измерения нескольких параметров электрической цепи, таких как напряжение, ток и сопротивление. Устройство состоит из цифрового или аналогового измерителя, батарей, резисторов и других схем, которые обеспечивают измерение нескольких электрических величин с очень высокой точностью и скоростью. Мультиметр используется для устранения неполадок с электрическими двигателями, цепями, источниками питания и переключателями. Это один из наиболее распространенных инструментов, используемых техниками, студентами и инженерами по всему миру. Следовательно, знакомство с компонентами мультиметра и его настройкой для различных измерений стало неизбежным при работе с электрической цепью.

          Содержание

          • Применение мультиметра
          • Типы мультиметра
          • Компоненты мультиметра
          • С помощью мультиметра
          • Меры предосторожности при использовании мультиметра
          • Часто задаваемые вопросы

          Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

          • Токоизмерительные клещи

          • мультиметры

          Использование мультиметра

          Мультиметр является наиболее распространенным инструментом, используемым техническими специалистами для устранения неполадок с электричеством. Несколько примеров использования:

          • Чтобы проверить сомнительную батарею, подключив провода мультиметра и измерив постоянное напряжение на ней, можно быстро и эффективно определить, разряжена ли она, исправна или находится где-то посередине.
          • При сборке различных частей проекта или продукта обычно используется пучок проводов одного цвета, и в этом случае можно использовать мультиметр для проверки сопротивления каждого из них, что помогает отличить один от другого.
          • Если при проверке розетки переменного тока возникают сомнения относительно того, какой контакт находится под напряжением, можно использовать мультиметр для определения напряжения, выходящего из точки, и таким образом проверить, находится ли она под напряжением.
          • При работе с электронными платами часто беспокоит, перегрелась ли микросхема или неисправен ли конденсатор, и можно использовать мультиметр, чтобы проверить, находится ли температура в допустимых пределах.
          • Коаксиальные кабели можно проверить на целостность с помощью мультиметра.

          Типы мультиметров

          Рисунок 2: Аналоговый мультиметр (слева) и цифровой мультиметр (справа)

          Мультиметры в целом подразделяются на аналоговые и цифровые, основное различие заключается в их соответствующих единицах отображения.

          • Аналоговые мультиметры имеют стрелочный указатель для отображения показаний, как показано на рис. 2. Они идеально подходят для приложений с быстро меняющимися значениями, поскольку они показывают значения более четко по сравнению с их цифровыми аналогами.
          • Цифровые мультиметры выводят на дисплей числовое число. Они более распространены из-за их высокой точности по сравнению с их аналоговыми аналогами.

          Компоненты мультиметра

          Рисунок 3: Цифровой мультиметр с щупами и передней панелью

          Основные компоненты мультиметра показаны на рис. 3. Каждая из этикеток поясняется следующим образом:

          • Ручка выбора (A): Ручка снабжена стрелкой на конце для выбора измеряемого параметра (например, напряжения, тока и сопротивления).
          • Панель дисплея (B): Дисплей представляет собой жидкокристаллический дисплей (ЖКД), который в нормальных условиях может отображать до четырех цифр, а также может отображать отрицательный знак.
          • Порты (C): На передней панели мультиметра есть три основных порта:
            • COM обозначает ОБЩИЙ и обычно используется для подключения заземления или отрицательной части цепи.
            • ВОммА позволяет измерять напряжение, ток (до 200 мА) и сопротивление.
            • 10A — это специальный порт, используемый для измерения больших токов (обычно более 200 мА).
          • Щупы (D): Обычно мультиметр поставляется с двумя изолированными щупами (красный щуп и черный щуп) для установления электрического соединения между тестируемым устройством (ИУ) и мультиметром. Штекер красного щупа подключается к порту VΩmA, а штекер черного щупа — к COM-порту, а их выводы подключаются к положительной и отрицательной клеммам тестируемого устройства (ИУ). Кроме цвета, между красными и черными датчиками нет никакой разницы.

          Использование мультиметра

          Передняя панель мультиметра показана на рис. 4 и оснащена различными функциями, помогающими измерять перечисленные ниже параметры:

          • А: напряжение постоянного тока
          • B: Напряжение переменного тока
          • С: Текущий
          • D: Коэффициент усиления транзистора (hfe)
          • Э: Температура
          • F: Проверка непрерывности
          • Г: Сопротивление
          • H: Место для установки выводов эмиттера, базы и коллектора транзистора.

          Рис. 4. Использование мультиметра для проверки

          Измерение напряжения

          1. Поверните ручку и выберите значение, ниже которого может лежать указанное значение напряжения.
          2. Подсоедините провод красного щупа к положительной клемме, а провод черного щупа к отрицательной (или заземленной) клемме.
          3. Убедитесь, что выбран правильный измеряемый диапазон. Общее эмпирическое правило заключается в том, чтобы сначала установить самый высокий диапазон, а затем при необходимости перейти к следующему более низкому диапазону.
          4. На дисплее отобразится напряжение на проводах.

          Например, чтобы проверить неисправность аккумулятора мобильного телефона, подключите аккумулятор к красному и черному щупам, поверните ручку и выберите значение 20 В (поскольку ожидаемое значение напряжения на аккумуляторе мобильного телефона составляет около 5 вольт, следовательно, необходимо выбрать более высокое значение на панели, ниже которой падает расчетное напряжение). Это может потребовать некоторых проб и ошибок.

          Обязательно выберите из диапазона напряжений постоянного тока. Если рассматриваемое напряжение переменного тока, как в случае электрической вилки внутри дома, поверните ручку и выберите V~ (что символизирует измерение напряжения переменного тока).

          Измерение тока

          1. Поверните ручку и выберите ток из диапазона, отображаемого на панели.
          2. Подключите красный щуп к разъему 10 А, если измеряемый ток превышает 200 мА.
          3. Убедитесь, что выбран правильный измеряемый диапазон. Общее эмпирическое правило заключается в том, чтобы сначала установить самый высокий диапазон, а затем при необходимости перейти к следующему более низкому диапазону.
          4. На дисплее отображается ток через отведения.

          Измерение сопротивления

          1. Чтобы проверить значение резистора, подключите резистор к красному и черному щупам, поверните ручку так, чтобы она указывала на одно из значений сопротивления на передней панели (начните с самого высокого значения).
          2. Выбранное значение на панели всегда должно быть больше, чем значение измеряемого резистора, поэтому примените немного проб и ошибок при выборе указателя ручки. Но в любом случае значение сопротивления получается намного быстрее и с большей точностью по сравнению с обычным ручным методом «BBROY» (используя цветовую кодировку резисторов для определения их значений сопротивления).
          3. На дисплее отображается значение сопротивления, измеренное между проводами.

          Рисунок 5: Измерение сопротивления с помощью мультиметра

          Проверка непрерывности

          Щупы мультиметра можно использовать для проверки наличия надежного соединения между двумя точками в цепи. Эта функция особенно полезна при отладке схемы и проверке ошибок подключения. Предохранитель можно проверить, подключив его к щупам в режиме непрерывности, и если это приведет к звуковому сигналу, предохранитель исправен.

          1. Поверните ручку и выберите на панели символ, соответствующий распространяющейся звуковой волне, при котором устройство переходит в режим проверки целостности цепи.
            1. В этом режиме, когда оба щупа касаются друг друга, звуковой сигнал указывает на закрытое соединение.
          2. Прикоснитесь щупом к точке A, а вторым щупом к точке B, и если раздастся звуковой сигнал, это означает, что они подключены.
          3. На панели дисплея отображается сопротивление в проверяемых точках.

          Проверка транзистора

          Транзистор можно проверить на наличие неисправностей с помощью мультиметра, проверив значение его коэффициента усиления в прямом направлении (hfe).

          1. Поверните ручку мультиметра и установите ее на точку «здоровье».
          2. Подсоедините три контакта транзистора к гнезду, предназначенному для транзистора, на передней панели мультиметра.
          3. Обратите внимание на значение «hfe», отображаемое на мультиметре.
          4. Сравните экспериментальное значение со значением, указанным в паспорте транзистора, чтобы проверить, совпадают ли они.
          5. В качестве альтернативы проверьте целостность отдельных переходов транзистора, как описано в предыдущем разделе.

          Меры предосторожности при использовании мультиметра

          • Рекомендуется предвидеть измеряемый сигнал и соответствующим образом установить диапазон на устройстве, чтобы избежать чрезмерной мощности и повреждения мультиметра.
          • Чтобы продлить срок службы батареи мультиметра, выключайте мультиметр, когда он не используется.
          • При использовании красного и черного щупов мультиметра всегда держите их за зажатую часть и не выходите за пределы этой области, чтобы предотвратить поражение электрическим током при измерении больших напряжений.
          • После использования постарайтесь поместить мультиметр и датчики в соответствующие чехлы, чтобы избежать механических или электрических повреждений.
          • Если мультиметр хранится в течение длительного времени без каких-либо операций, обязательно извлеките из него батареи для предотвращения коррозии.

          Часто задаваемые вопросы

          Является ли амперметр разновидностью мультиметра?

          Амперметр измеряет электрический ток, протекающий по цепи, тогда как мультиметр может делать больше, например измерять напряжение, ток и сопротивление.

          Какой тип мультиметра мне нужен?

          Выбор мультиметра зависит исключительно от области применения. Несколько указателей — это параметры, которые необходимо измерить, простота использования, стоимость и производитель.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
