Резистор

Резистор — это самый распространенный электронный компонент, название которого произошло от английского слова «resistor» и от латинского «resisto» — сопротивляюсь. Основным параметром резистора считается сопротивление, которое характеризуется его способностью в препятствии протекания электрического тока. Единицами сопротивления у резисторов являются – Омы (Ω), Килоомы (1000 Ом или 1КΩ) и Мегаомы (1000000 Ом или 1МΩ).

Практически ни одна схема не обходиться без резисторов. С помощью подбора соответствующих величин резисторов и их соединений, происходит нужное распределение электрического тока в цепи.

Кроме предельного сопротивления, резисторы обладают рядом других физиотехнических показателей, которые имеют большое значение в его применении.

Среди основных параметров выделяются такие характеристики резистора, как сопротивление по номинальному значению и его возможное отклонение, рассеиваемая мощность, предельное рабочее напряжение, максимальная температура, температурный коэффициент сопротивления, частотный отклик и шумы.

Рассмотрим некоторые из них.

Температурный коэффициент сопротивления ТКС

Температурный коэффициент сопротивления (ТКС) определяет относительное изменение величины сопротивления резистора при изменении температуры окружающей среды на 1 ° по Цельсию. ТКС может быть как положительным, так и отрицательным. Если резистивная пленка имеет относительно большую толщину, то она обладает свойствами объемного тела, сопротивляемость которого с увеличением температуры становится больше. Если же резистивная пленка имеет относительно небольшую толщину, то она состоит как бы из небольших «островков», расположенных отдельно друг от друга, и сопротивление такой пленочной структуры с увеличением температурных значений становится меньше, так как взаимодействие между отдельными «островками» улучшается. Для непроволочных резисторов, применяемых в радиоэлектронике и телевизионной промышленности, температурный коэффициент сопротивления не больше ±0,04 — 0,2 %, у проволочных деталей -±0,003 — 0,2 %.

Рассеиваемая мощность резистора

Номинальная мощность рассеивания, или рассеиваемая мощность резистора показывает предельно значимую мощность, которую сопротивление может рассеивать при долговременной электрической нагрузке, атмосферном давлении и температуре в нормальных значениях. Непроволочные резисторы подоазделяются на мощность по номиналу от 0,05 до 10 Вт, а сопротивления проволочного типа от 0,2 до150 Вт. На электpосхемах рассеиваемая мощность резистора выделяется условно пунктиром на обозначении сопротивления для мощностей меньше 1 Вт и pимскими цифрами на обозначении сопротивления для мощности больше 1 Вт. Номинальная мощность рассеивания этих деталей должна быть на 20—30 % больше такого показателя, как рабочая рассеиваемая мощность резистора

Максимальное напряжение резистора

Предельное или максимальное напряжение резистора — это предельно возможное напряжение, подведенное к выводам сопротивления, которое не допускает превышения показателей техусловий (ТУ) на параметры электричества. По- другому, максимальное напряжение резистора – предельно допустимая величина, которая может быть приложена к резистору. Этот показатель выводится для обычных пределов работы детали и напрямую зависит от линейных размеров резистора, шага спиральной нарезки, температурных показателей, давления эксплуатационной среды и давления атмосферы. Чем выше температурные показатели и меньше давление атмосферы, тем больше шансов для пробоя теплового или электрического типа и выхода резистора из строя.

Максимальная температура резистора

Одной из характеристик резистора является такой показатель, как максимальная температура резистора, напрямую зависит от мощности детали. Получается, что при увеличении мощности, которая выделяется в сопротивлении, увеличивается температура резистора, что может привести к его поломке. Во избежание этого, необходимо уменьшить температуру резистора. Это можно достичь укрупнением габаритов сопротивления.

. Для всех типов сопротивлений определена максимальная температура резистора, превышение которой чревато выходом детали из строя.

Температурный показатель сопротивления находится в прямой зависимости и от температуры окружающего воздуха. Если этот показатель достигает большого значения, то температурный показатель сопротивления может стать выше максимальной температуры резистора, что крайне нежелательно. Чтобы этого не случилось, нужно снизить мощность, которая выделяется в резисторе.

Частотный отклик резистора

Значение такой характеристики, как частотный отклик резистора, связано с определением значения максимального сопротивления и минимальной ёмкости. При прохождении тока высокой частоты сопротивление стремится к проявлению реактивных свойств в зависимости от конструктивного исполнения – доминируют либо емкостные, либо индуктивные значения.

Если в одно и то же время дискретно уменьшать и значение сопротивления и значение емкости, то можно вызвать быстрый демпфированный частотный отклик резистора, который позволит определить как максимальное сопротивление, так и минимальную емкость. При этих значениях не возникает колебаний и в то же время достигается мгновенная стабилизация выходного напряжения. Но в теории это рассматривается , как частный случай. На высоких частотах резистор начинает проявлять реактивные свойства в зависимости от конструктивного исполнения — либо преимущественно емкостные, либо индуктивные.

Основные типы резисторов

По физическому устройству резисторы бывают следующих типов:

• углеродные пленочные
• углеродные композиционные
• металлооксидные
• пленочные металлические
• проволочные

Углеродные пленочные выпускают в виде керамического стержня, который покрыт специальной пленкой кристаллического углерода. Она в свою очередь и является резистивным элементом. Их номинальный диапазон сопротивления от двух до одного МОм, а максимальная мощность от 0,2 до 2 Вт.

Углеродные композиционные являются самыми дешевыми. Поэтому их стабильность не высока и их сопротивление, как правило, может меняться на пару процентов. Также при протекании тока, через такие резисторы могут возникать шумы. Такое обстоятельство имеет важное значение, особенно в медицинской электронной аппаратуре, так как там часто требуется большое усилие, но с малым уровнем шума

Металлооксидные являются вторым типом пленочных резисторов. В этих резисторах окончательное сопротивление получается за счет нанесения спиральной канавки на керамической основе. За счет этого увеличивается эффективная длина между концами резистора, а также сопротивление. Пленочные металлические используются в транзисторных выходных, так как они имеют сопротивление меньшее, чем 10 Ом, что для этого и необходимо. Эти резисторы рассеивают большую мощность при малых размерах. Это и является самым большим их достоинством. Также он имеет стабильность нагрузки, которая достигает не более ±3%, малый коэффициент сопротивления под напряжением, а также очень малый уровень шумов.

Еще у него температурный коэффициент достигает от 0 до 600-10~6 1/°С.

Проволочные резисторы делаются из безиндуктивной или обычной обмотки. Они применяются тогда, когда нужна большая рассеиваемая мощность или высокая стабильность, так как другие резисторы не могут этого обеспечить. Они рассеивают мощность до 100 Вт, но их сопротивление ограничено до 50 кОм. Температура их поверхности при работе может достигать очень больших размеров, поэтому их нужно располагать так, чтобы могла обеспечиваться вентиляция воздуха и их охлаждение, потому что в противном случае они выйдут из строя.

Что такое мощность резистора

Здравствуйте, уважаемые читатели сайта sesaga. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема. Основными параметрами резистора являются электрическое сопротивление , мощность и допуск. Если с сопротивлением и допуском все понятно, то определение мощности малогабаритных резисторов вызывает некоторые трудности, особенно на первых порах занятием радиолюбительством. В статье о цветовой и цифровой маркировке резисторов я уже рассказывал о мощности резисторов, но судя по Вашим комментариям, этот параметр был раскрыт не полностью.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Энциклопедия по машиностроению XXL
• Номинальная мощность резистора
• Мощность резистора
• Энциклопедия по машиностроению XXL
• Цветовая и цифровая маркировка резисторов. Обозначение их мощности.
• Справочник химика 21
• Что такое мощность резистора?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПРОСТЕЙШИЙ РАСЧЕТ РЕЗИСТОРА ДЛЯ СВЕТОДИОДА

Энциклопедия по машиностроению XXL

Резистор тока выполняет сразу несколько очень важных задач: служит ограничителем электрического тока в цепи , создает падение напряжения на отдельных ее участках и разделяет пульсирующий ток. Помимо номинального сопротивления, одним из наиболее важных параметров резистора является рассеиваемая мощность.

Она зависима от напряжения и тока. Мощность — это то тепло, которое выделяется на резисторе, когда под воздействием протекающего тока он нагревается. При пропуске тока, превышающего заданное значение мощности, резистор может сгореть. Чтобы избежать сгорания резистора тока, необходимо учитывать его мощность.

Соответственно, если схема указывает на замену резистора с мощностью 0,5 Ватт — 0,5 Ватт в данном случае — минимум. Мощность резистора может зависеть от его размеров. Как правило, чем меньше резистор — тем меньше мощность его рассеивания.

Стандартный ряд мощностей резисторов тока состоит из значений:. Рассмотрим на примере: номинальное сопротивление нашего резистора тока — Ом. Через него течет ток 0,1 Ампер. При расчётах следует соблюдать размерность. Это же касается и других величин. Получилось, что минимальная мощность нашего резистора составляет 1 Ватт. Однако в схему следует установить резистор с мощностью в 1,5 — 2 раза выше рассчитанной. Соответственно идеальным для нас будет резистор тока мощностью 2 Вт. Бывает, что ток, протекающий через резистор неизвестен.

Для расчёта мощности в таком случае предусмотрена специальная формула:. Соединение цепи может быть последовательным и параллельным. Однако никакого труда не составляет рассчитать мощность резистора тока как в параллельной, так и в последовательной цепи. Следует учитывать лишь то, что в последовательно цепи через резисторы течет один ток. Например, нам необходимо произвести замену резистора тока сопротивлением Ом.

Ток, протекающий через него — 0,1 Ампер. Соответственно, его мощность — 1 Ватт. Следует рассчитать мощность двух соединенных последовательно резисторов для его замены. Согласно формуле расчёта мощности, мощность рассеивания резистора на 20 Ом — 0,2 Вт, мощность резистора на 80 Ом — 0,8 Вт. Стандартный ряд мощностей поможет выбрать резисторы тока:.

Из всего вышесказанного можно сделать вывод, что разное сопротивление резисторов гарантирует их разную выделяемую мощность, так как она распределяется между резисторами разных номиналов. Если не учитывать это обстоятельство, то можно столкнуться с большим количеством трудностей.

Если один из резисторов выбран неправильно — второй работает в тяжелом температурном режиме. Также присутствует угроза возгорания резистора из-за несоблюдения правил мощности.

Для того, чтобы сэкономить время и не рассчитывать мощность каждого отдельного резистора тока нужно запомнить одно простое правило: мощность заменяемого резистора должна быть равна мощности каждого резистора, составляющего параллельную или последовательную цепь.

То есть при замене резистора мощностью 0,5 Вт надо следить за тем, чтобы каждый из резисторов для замены имел мощность не менее 0,5 Вт. При параллельном соединение резисторов важно помнить, что чем меньше сопротивление резистора, тем больший ток через него протекает, а значит на нем будет рассеяна большая мощность.

Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы. Резистор тока, сила тока в резисторе, типы и виды резисторов тока, характеристики резисторов. Электрические цепи. Копировать ссылку. Стандартный ряд мощностей резисторов тока состоит из значений: 0. Для расчёта мощности в таком случае предусмотрена специальная формула: Соединение цепи может быть последовательным и параллельным.

Что-то не нашли? Сообщите нам. Мы в соцсетях Присоединяйтесь! Создадим калькулятор для вас. Cообщение: Что-то не нашли? Сообщите нам Что-то не нашли? Цветовая маркировка резисторов, калькулятор резисторов онлайн. Найти сопротивление резисторов по их цветовой маркировке в виде 4 или 5 цветных колец.

Частота резонанса в LC фильтре, онлайн расчет. Расчет частоты резонанса в LC фильтре. Расчет постоянной времени и частоты среза фильтра низких и высоких частот. Расчет электрических цепей. Расчет различных параметров электрических цепей постоянного и переменного тока. Электрический ток, магнитная индукция, электрические цепи — их характеристики, расчеты, параметры. Напряжение тока. Что такое напряжение тока, сила тока и напряжение, характеристики сила тока и напряжения.

Если нужен ответ.

Номинальная мощность резистора

Показать учащимся резисторы разные по габаритам, задать вопрос: Чем они отличаются? Пропустить через резистор больший или меньший ток, приложить разное напряжение Как этот ток и напряжение рассчитать? Закон Ома для участка цепи:. Зная Р и зная R можно определить. Итак номинальная мощность резистора — это максимально допустимая мощность рассеиваемая резистором в заданных условиях при сохранении параметров. А что будет, если ток или напряжение будет больше допустимого?

Номинальной мощностью рассеяния резисторов называют максимально допустимую мощность, которую резистор может рассеивать при непрерывной.

Мощность резистора

Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что мощность определяется размером:. Таблица размер-мощность аксиальных цилиндрических резисторов. Но, всё не так однозначно. Бывают резисторы одинаковой мощности разного размера и разной мощности одинакового размера:. Аксиальные с осевыми выводами резисторы с внезапной маркировкой на них мощности ваттах W. Вообще, мощность измеряемая в ваттах — это энергия измеряемая в джоулях , передаваемая или потребляемая, или отдаваемая в секунду. Энергия электрического тока в проводнике состоит из кинетической энергии скорости электронов и их количества сила тока, I , и потенциальной энергии сжатости электронного газа напряжение, U.

Энциклопедия по машиностроению XXL

Как по конструкции, так и по своим электрическим параметрам резисторы весьма разнообразны. Существуют миниатюрные и малой мощности , а также больших размеров и высокой мощности резисторы. Радиолюбители чаще всего используют миниатюрные резисторы, именно такие, как правило, применяются в транзисторных схемах. Единицей сопротивления резистора является Ом. Большие сопротивления измеряются килоомами КОм и мегаомами МОм :.

Здравствуйте, уважаемые читатели сайта sesaga. Резистор является самым используемым радиокомпонентом, без которого не обходится ни одна электронная схема.

Цветовая и цифровая маркировка резисторов. Обозначение их мощности.

Здравствуйте уважаемые читатели сайта sesaga. Хочу с Вами поделиться накопленным опытом, и рассказать про резистор. Но не подумайте страшного, учить ничему не буду. Просто расскажу основные моменты, с которыми сталкивается практически каждый, кто в первый раз пытается самостоятельно отремонтировать или собрать электронную конструкцию для дома. Обычно на схемах резистор обозначается большой латинской буквой R и прямоугольником, внутри которого в виде знака указывается мощность резистора.

Справочник химика 21

Резистор тока выполняет сразу несколько очень важных задач: служит ограничителем электрического тока в цепи , создает падение напряжения на отдельных ее участках и разделяет пульсирующий ток. Помимо номинального сопротивления, одним из наиболее важных параметров резистора является рассеиваемая мощность. Она зависима от напряжения и тока. Мощность — это то тепло, которое выделяется на резисторе, когда под воздействием протекающего тока он нагревается. При пропуске тока, превышающего заданное значение мощности, резистор может сгореть. Чтобы избежать сгорания резистора тока, необходимо учитывать его мощность.

Мощность, выделяемая в резисторе, вызывает рост его температуры. Максимальная температура, которую резистор может выдерживать без.

Что такое мощность резистора?

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Цепь состоит из генератора переменного напряжения, регулируемого резистора R и последовательно соединенных ламп. Амперметр, соединенный последовательно, позволяет измерять ток I цепи, а вольтметр, размещенный в ответвлении, измеряет напряжение U R на клеммах резистора. Переместить курсором ползунки для того, чтобы определить значения напряжения резистора. Мощность, рассеиваемая резистором изменяется с квадратом силы тока, проходящего через него. Sign up to take full advantage of our sharing options. The links below include activation codes in order to facilitate sharing with your community.

Резисторы, то есть электрические приборы, обладающие заданным электрическим сопротивлением, являются, пожалуй, одним из самых распространенных типов электронных компонентов. Они применяются в аппаратуре практически любого назначения и области применения.

Все электронные устройства содержат резисторы, являющиеся их основным элементом. С его помощью изменяют величину тока в электрической цепи. В статье приведены свойства резисторов и методы расчёта их мощности. Для регулировки тока в электрических цепях применяются резисторы. Это свойство определено законом Ома:. Из формулы 1 хорошо видно, что чем меньше сопротивление, тем сильнее возрастает ток, и наоборот, чем меньше величина R, тем больше ток.

Тема в разделе » Схемотехника, компоненты, модули «, создана пользователем Rodstan , 22 янв Войти или зарегистрироваться. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем.

2.5: Резисторы — рабочая сила LibreTexts

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

17308

• Tony R. Kuphaldt
• Schweitzer Engineering Laboratories via All About Circuits

Что такое резистор?

Специальные компоненты, называемые резисторами , изготавливаются специально для создания точного сопротивления для включения в цепь. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В отличие от ламп, они не излучают свет, но производят тепло, так как электрическая мощность рассеивается ими в рабочей цепи. Однако обычно целью резистора является не производство полезного тепла, а просто обеспечение точного электрического сопротивления.

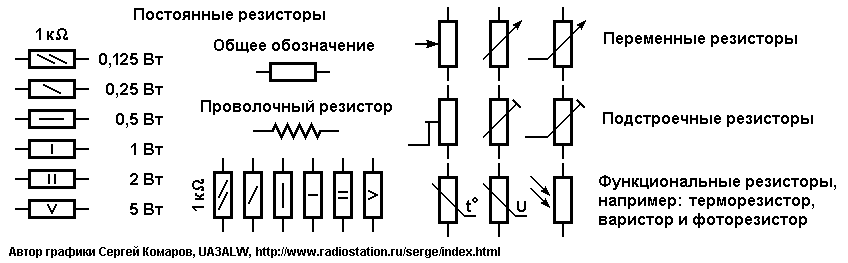

Обозначения резисторов на схемах

Наиболее распространенным схематическим обозначением резистора является зигзагообразная линия:

Значения резисторов в омах обычно отображаются в виде смежных чисел, и если в цепи присутствует несколько резисторов, они быть помечены уникальным идентификационным номером, таким как R ₁ , R ₂ , R ₃ и т. д. Как видите, символы резисторов могут отображаться как горизонтально, так и вертикально:

символ зигзага. Вместо этого они выглядят как небольшие трубки или цилиндры с двумя выступающими проводами для подключения к цепи. Вот выборка резисторов различных видов и размеров:

Чтобы больше соответствовать их внешнему виду, альтернативный схематический символ резистора выглядит как небольшая прямоугольная коробка:

Также можно показать, что резисторы имеют переменное, а не фиксированное сопротивление. Это может быть сделано с целью описания реального физического устройства, предназначенного для обеспечения регулируемого сопротивления, или может быть показано, что какой-то компонент имеет нестабильное сопротивление:

На самом деле, каждый раз, когда вы видите символ компонента, нарисованный с диагональной стрелкой через него, этот компонент имеет переменное, а не фиксированное значение. Этот символ «модификатор» (диагональная стрелка) является стандартным соглашением об электронных символах.

Переменные резисторы

Переменные резисторы должны иметь какие-либо физические средства регулировки, либо вращающийся вал, либо рычаг, который можно перемещать для изменения величины электрического сопротивления. Вот фотография, показывающая некоторые устройства, называемые потенциометрами 9.0035 , которые можно использовать в качестве переменных резисторов:

Номинальная мощность резисторов

Поскольку резисторы рассеивают тепловую энергию, поскольку электрические токи через них преодолевают «трение» их сопротивления, резисторы также оцениваются с точки зрения количества тепла. энергию, которую они могут рассеивать, не перегреваясь и не получая повреждений. Естественно, эта номинальная мощность указывается в физических единицах «ватт». Большинство резисторов в небольших электронных устройствах, таких как портативные радиоприемники, имеют мощность 1/4 (0,25) Вт или меньше. Номинальная мощность любого резистора примерно пропорциональна его физическому размеру. Обратите внимание на первую фотографию резистора, как номинальная мощность связана с размером: чем больше резистор, тем выше его номинальная рассеиваемая мощность. Также обратите внимание, что сопротивление (в омах) никак не связано с размером!

Хотя сейчас может показаться бессмысленным иметь устройство, которое ничего не делает, кроме сопротивления электрическому току, резисторы являются чрезвычайно полезными устройствами в цепях. Поскольку они просты и широко используются в мире электричества и электроники, мы потратим значительное количество времени на анализ схем, состоящих только из резисторов и батарей.

Чем полезны резисторы?

Для практической иллюстрации полезности резисторов рассмотрите фотографию ниже. это фото печатная плата или печатная плата : сборка, состоящая из слоев изолирующей фенольно-волокнистой плиты и проводящих медных полос, в которые можно вставлять и закреплять компоненты с помощью процесса низкотемпературной сварки, называемого «пайкой». Различные компоненты на этой печатной плате обозначены напечатанными этикетками. Резисторы обозначаются любой маркировкой, начинающейся с буквы «R».

Эта конкретная печатная плата представляет собой компьютерную принадлежность, называемую модемом, которая позволяет передавать цифровую информацию по телефонным линиям. На плате этого модема можно увидеть не менее дюжины резисторов (все рассчитаны на рассеиваемую мощность 1/4 Вт). Каждый из черных прямоугольников (называемых «интегральными схемами» или «чипами») также содержит собственный набор резисторов для своих внутренних функций.

В другом примере печатной платы показаны резисторы, упакованные в блоки еще меньшего размера, называемые «устройствами для поверхностного монтажа». Эта конкретная печатная плата представляет собой нижнюю часть жесткого диска персонального компьютера, и вновь припаянные к ней резисторы обозначены этикетками, начинающимися с буквы «R»:

плате, и в это число, конечно, не входит количество резисторов, встроенных в черные «микросхемы». Эти две фотографии должны убедить любого, что резисторы — устройства, которые «просто» препятствуют потоку электронов, — очень важные компоненты в области электроники!

«Нагрузка» на принципиальных схемах

На принципиальных схемах символы резисторов иногда используются для иллюстрации любого общего типа устройства в цепи, выполняющего какую-либо полезную функцию с использованием электрической энергии. Любое неспецифическое электрическое устройство обычно называется нагрузкой , поэтому, если вы видите схематическую диаграмму, показывающую символ резистора, помеченный как «нагрузка», особенно в учебной принципиальной схеме, объясняющей какую-либо концепцию, не связанную с фактическим использованием электроэнергии, этот символ может быть просто своего рода сокращенным представлением чего-то более практичного, чем резистор.

Анализ резисторных цепей

Чтобы обобщить то, что мы узнали в этом уроке, давайте проанализируем следующую схему, определяя все, что мы можем, исходя из предоставленной информации:

напряжение батареи (10 вольт) и ток цепи (2 ампера). Мы не знаем ни сопротивления резистора в омах, ни рассеиваемой им мощности в ваттах. Просматривая наш массив уравнений закона Ома, мы находим два уравнения, которые дают нам ответы на основе известных величин напряжения и тока:

Подставляя известные величины напряжения (E) и тока (I) в эти два уравнения, мы можем определить сопротивление цепи (R) и рассеиваемую мощность (P):

Для условий цепи 10 вольт и 2 ампера, сопротивление резистора должно быть 5 Ом. Если бы мы разрабатывали схему для работы при этих значениях, нам пришлось бы указать резистор с минимальной номинальной мощностью 20 Вт, иначе он перегреется и выйдет из строя.

Материалы резисторов

Резисторы могут быть изготовлены из различных материалов, каждый из которых имеет свои свойства и области применения. Большинство инженеров-электриков используют следующие типы:

Проволочные (WW)

Проволочные резисторы изготавливаются путем намотки проволоки сопротивления вокруг непроводящего сердечника по спирали. Обычно они производятся для высокоточных и мощных приложений. Сердечник обычно изготавливается из керамики или стекловолокна, а резистивная проволока из никель-хромового сплава и не подходит для приложений с частотами выше 50 кГц. Низкий уровень шума и устойчивость к колебаниям температуры являются стандартными характеристиками резисторов с проволочной обмоткой. Доступны значения сопротивления от 0,1 до 100 кВт с точностью от 0,1% до 20%.

Металлическая пленка

Нихром или нитрид тантала обычно используются для металлопленочных резисторов. Комбинация керамического материала и металла обычно составляет резистивный материал. Величина сопротивления изменяется путем вырезания в пленке спирального рисунка, подобно углеродной пленке с помощью лазера или абразива. Металлопленочные резисторы обычно менее устойчивы к температуре, чем резисторы с проволочной обмоткой, но лучше справляются с более высокими частотами.

Пленка из оксида металла

В резисторах из оксида металла используются оксиды металлов, такие как оксид олова, что делает их несколько отличными от металлопленочных резисторов. Эти резисторы надежны и стабильны и работают при более высоких температурах, чем металлопленочные резисторы. Из-за этого металлооксидные пленочные резисторы используются в приложениях, требующих высокой износостойкости.

Фольга

Фольговый резистор, разработанный в 1960-х годах, по-прежнему является одним из самых точных и стабильных типов резисторов, которые вы найдете, и используются для приложений с высокими требованиями к точности. Керамическая подложка, на которую наклеена тонкая объемная металлическая фольга, образует резистивный элемент. Фольговые резисторы имеют очень низкий температурный коэффициент сопротивления.

Углеродный состав (CCR)

До 1960-х годов резисторы углеродного состава были стандартом для большинства применений. Они надежны, но не очень точны (их погрешность не может быть лучше, чем около 5%). Смесь мелких частиц углерода и непроводящего керамического материала используется для резистивного элемента резисторов CCR. Вещество формуют в форме цилиндра и запекают. Размеры корпуса и соотношение углеродного и керамического материала определяют величину сопротивления. Больше углерода, используемого в процессе, означает более низкое сопротивление. Резисторы CCR по-прежнему полезны для определенных приложений из-за их способности выдерживать импульсы высокой энергии, хорошим примером применения может быть источник питания.

Углеродная пленка

Углеродные пленочные резисторы имеют тонкую углеродную пленку (со спиральным разрезом в пленке для увеличения резистивного пути) на изолирующем цилиндрическом сердечнике. Это позволяет сделать значение сопротивления более точным, а также увеличивает значение сопротивления. Резисторы из углеродной пленки намного более точны, чем резисторы из углеродного состава. Специальные углеродные пленочные резисторы используются в приложениях, требующих высокой импульсной стабильности.

Ключевые показатели эффективности (КПЭ)

Ниже приведены ключевые показатели эффективности для каждого материала резистора:

Обзор

Устройства, называемые резисторами , созданы для обеспечения точного значения сопротивления в электрических цепях. Резисторы оцениваются как по сопротивлению (Ом), так и по способности рассеивать тепловую энергию (Вт).

• Номинальные значения сопротивления резистора не могут быть определены исходя из физического размера рассматриваемого резистора(ов), хотя приблизительная номинальная мощность может быть определена. Чем больше резистор, тем большую мощность он может рассеять без повреждений.
• Любое устройство, которое выполняет какую-либо полезную работу с помощью электроэнергии, обычно называется нагрузкой . Иногда символы резисторов используются на принципиальных схемах для обозначения неспецифической нагрузки, а не фактического резистора.

---

Эта страница под названием 2.5: Резисторы публикуется в соответствии с лицензией GNU Free Documentation License 1.3. Автором, ремиксом и/или куратором выступил Тони Р. Купхалдт (Все о цепях) посредством исходного содержимого, отредактированного в соответствии со стилем и стандартами платформа LibreTexts; подробная история редактирования доступна по запросу.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Автор

   Тони Р. Купхалдт

   Лицензия

   ГНУ ФДЛ

   Версия лицензии

   1,3

   Показать оглавление

   нет

   Включено

   да

2. Теги

   1. Резисторы
   2. источник@https://www. allaboutcircuits.com/textbook
   3. источник[1]-рабочая сила-688

Резистор Введение « osoyoo.com

Обзор

Резистор представляет собой двухполюсный электрический или электронный компонент, который сопротивляется протеканию тока, создавая падение напряжения между своими выводами в соответствии с законом Ома.

test



Электрическое сопротивление равно падению напряжения на резисторе, деленному на ток, протекающий через резистор.

Применение

• Резисторы используются как часть электрических сетей и электронных схем.
• Обычно резистор используется для создания известного отношения напряжения к току в электрической цепи. Если ток в цепи известен, то можно использовать резистор для создания известной разности потенциалов, пропорциональной этому току. И наоборот, если известна разность потенциалов между двумя точками в цепи, можно использовать резистор для создания известного тока, пропорционального этой разнице.
• Ограничение тока. Поместив резистор последовательно с другим компонентом, например со светодиодом, ток через этот компонент снижается до известного безопасного значения.
• Аттенюатор представляет собой сеть из двух или более резисторов (делитель напряжения), используемую для уменьшения напряжения сигнала.
• Ограничитель линии — это резистор на конце линии передачи или гирляндной шины (например, в SCSI), предназначенный для согласования импеданса и, следовательно, минимизации отражений сигнала.
• Все резисторы рассеивают тепло. На этом принципе основаны электрические обогреватели.

Идеальный резистор

Единицей электрического сопротивления в системе СИ является ом. Компонент имеет сопротивление 1 Ом, если напряжение 1 вольт на компоненте приводит к току в 1 ампер или ампер, что эквивалентно потоку в один кулон электрического заряда (приблизительно 6,241506 × 10 ¹⁸ электронов). в секунду. Также широко используются кратные килоом (1000 Ом) и мегаом (1 миллион Ом).

В идеальном резисторе сопротивление остается постоянным независимо от приложенного напряжения или тока, протекающего через устройство, или скорости изменения тока. Хотя настоящие резисторы не могут достичь этой цели, они спроектированы таким образом, чтобы обеспечивать небольшое изменение электрического сопротивления при воздействии этих изменений или изменения температуры и других факторов окружающей среды.

Неидеальные характеристики

Резистор имеет максимальное рабочее напряжение и ток, выше которых сопротивление может измениться (в некоторых случаях резко) или резистор может физически выйти из строя (например, перегреться или сгореть). Хотя некоторые резисторы имеют указанные номинальные значения напряжения и тока, большинство из них имеют максимальную мощность, которая определяется физическими размерами. Обычная номинальная мощность углеродистых и металлопленочных резисторов составляет 1/8 Вт, 1/4 Вт и 1/2 Вт. Металлопленочные и углеродные пленочные резисторы более устойчивы, чем углеродные резисторы, к температурным изменениям и старению. Резисторы большего размера способны рассеивать больше тепла из-за большей площади поверхности. Проволочные резисторы и резисторы, залитые песком (керамикой), используются, когда требуется высокая номинальная мощность.

Кроме того, все реальные резисторы также имеют некоторую индуктивность и небольшую емкость, которые изменяют динамические характеристики резистора по сравнению с идеальными.

Типы резисторов

Несколько типов резисторов

Постоянные резисторы

Некоторые резисторы имеют цилиндрическую форму с фактическим резистивным материалом в центре (составные резисторы, в настоящее время устарели) или на поверхности цилиндрических (пленочных) резисторов и проводящий металлический вывод, выступающий вдоль оси цилиндра на каждом конце (осевой вывод). Существуют углеродно-пленочные и металлопленочные резисторы. На фото вверху справа показан ряд обычных резисторов. Мощные резисторы поставляются в более крупных корпусах, предназначенных для эффективного рассеивания тепла. При высоких уровнях мощности резисторы, как правило, имеют проволочную обмотку. Резисторы, используемые в компьютерах и других устройствах, обычно намного меньше, часто в корпуса для поверхностного монтажа без проводов. Резисторы встраиваются в интегральные схемы как часть производственного процесса с использованием полупроводника в качестве резистора. Чаще всего для получения результатов ИС будет использовать схему транзистор-транзистор или схему резистор-транзистор. Резисторы, изготовленные из полупроводникового материала, более сложны в изготовлении и занимают слишком много полезной площади кристалла.

Переменные резисторы

Переменный резистор — это резистор, значение которого можно регулировать, поворачивая вал или перемещая регулятор. Их еще называют потенциометры или реостаты и позволяют вручную изменять сопротивление устройства. Реостаты предназначены для всего, что выше 1/2 Вт. Переменные резисторы могут быть недорогими одновитковыми или многовитковыми со спиральным элементом. Некоторые переменные резисторы могут быть оснащены механическим дисплеем для подсчета витков.

. Этот реостат мощностью 2 кВт используется для динамического торможения ветряной турбины.

Переменные резисторы иногда могут быть ненадежными, поскольку проволока или металл могут подвергаться коррозии или износу. В некоторых современных переменных резисторах используются пластиковые материалы, которые не подвержены коррозии и обладают лучшими характеристиками износа.

Некоторые примеры включают:

• a реостат : переменный резистор с двумя выводами, одним фиксированным и одним скользящим. Используется при больших токах.
• потенциометр : обычный переменный резистор. Одно из распространенных применений — регуляторы громкости на аудиоусилителях и других формах усилителей.

Другие типы резисторов

• Металлооксидный варистор ( MOV ) представляет собой специальный тип резистора, который изменяет свое сопротивление при повышении напряжения: очень высокое сопротивление при низком напряжении (ниже напряжения срабатывания) и очень низкое сопротивление при высоком напряжении (выше напряжения срабатывания). Он действует как переключатель. Обычно он используется для защиты от короткого замыкания в силовых разветвителях или «разрядниках» молний на опорах уличных электропередач или в качестве «демпфера» в индуктивных цепях.
• Термистор представляет собой терморезистор. Различают два вида, классифицируемых по знаку температурного коэффициента:
  • Резистор с положительным температурным коэффициентом ( PTC ) представляет собой резистор с положительным температурным коэффициентом. При повышении температуры сопротивление PTC увеличивается. PTC часто встречаются в телевизорах последовательно с катушкой размагничивания, где они используются для обеспечения кратковременного протекания тока через катушку при включении телевизора. Одной из специализированных версий PTC является полипереключатель, который действует как самовосстанавливающийся предохранитель.
  Резистор
  • A с отрицательным температурным коэффициентом ( NTC ) также является температурно-зависимым резистором, но с отрицательным температурным коэффициентом. При повышении температуры сопротивление NTC падает. NTC часто используются в простых датчиках температуры и измерительных приборах.
• Датчик представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом, используемый для компенсации температурных эффектов в электронных схемах.
• Светочувствительные резисторы обсуждаются в статье фоторезистор .
• Все провода, за исключением сверхпроводников, обладают некоторым сопротивлением, зависящим от площади поперечного сечения и проводимости материала, из которого они сделаны.

Идентификация резисторов

В большинстве осевых резисторов для обозначения сопротивления используется узор из цветных полос. SMT следуют числовому шаблону. Корпуса обычно коричневые, синие или зеленые, хотя иногда встречаются и другие цвета, такие как темно-красный или темно-серый.

4-полосные осевые резисторы

Основная статья: электронный цветовой код

Четырехполосная идентификация является наиболее часто используемой схемой цветового кодирования для всех резисторов. Он состоит из четырех цветных полос, которые нарисованы вокруг корпуса резистора. Схема проста: Первые два числа — это первые две значащие цифры значения сопротивления, третье — множитель, четвертое — допуск значения. Каждому цвету соответствует определенное число, указанное в таблице ниже. Допуск для 4-полосного резистора будет 2%, 5% или 10%.

Стандартная таблица цветовых кодов EIA согласно EIA-RS-279 выглядит следующим образом:

Цвет	1 ст лента	2 и лента	3 rd лента (множитель)	4 й полоса (допуск)	Темп. Коэффициент
Черный	0	0	×10 0
Коричневый	1	1	×10 1	±1% (F)	100 частей на миллион
Красный	2	2	×10 2	±2% (Г)	50 частей на миллион
Оранжевый	3	3	×10 3		15 частей на миллион
Желтый	4	4	×10 4		25 частей на миллион
Зеленый	5	5	×10 5	±0,5% (Г)
Синий	6	6	×10 6	±0,25% (К)
Фиолетовый	7	7	×10 7	±0,1% (В)
Серый	8	8	×10 8	±0,05% (А)
Белый	9	9	×10 9
Золото			×0,1	±5% (Дж)
Серебро			×0,01	±10% (К)
Нет				±20% (М)

Примечание : от красного до фиолетового — это цвета радуги, где красный — низкая энергия, а фиолетовый — более высокая энергия.

Резисторы имеют определенные значения, которые определяются их допуском. Эти значения повторяются для каждого показателя степени; 6,8, 68, 680 и т. д. Это полезно, потому что цифры и, следовательно, первые две или три полосы всегда будут похожими цветовыми сочетаниями, что облегчает их распознавание.

Предпочтительные номиналы

Стандартные резисторы производятся номиналами от нескольких миллиом до гигаом; доступен только ограниченный диапазон значений, называемых предпочтительными значениями. На практике дискретный компонент, продаваемый как «резистор», не является идеальным сопротивлением, как определено выше. Резисторы часто маркируются своим допуском (максимально ожидаемое отклонение от отмеченного сопротивления). На резисторах с цветовой маркировкой [] цвет крайней правой полосы обозначает допуск:

серебро 10%

золото 5%

красный 2%

коричневый 1%.

Также доступны резисторы с меньшим допуском, называемые прецизионными резисторами .

5-полосные осевые резисторы

5-полосная идентификация используется для резисторов с более высоким допуском (1%, 0,5%, 0,25%, 0,1%) для обозначения дополнительной цифры. Первые три полосы представляют собой значащие цифры, четвертая — множитель, а пятая — допуск. Иногда встречаются 5-полосные резисторы со стандартным допуском, как правило, на старых или специализированных резисторах. Их можно определить, отметив стандартный цвет допуска в 4-й полосе. Пятая полоса в данном случае – температурный коэффициент.

Резисторы для поверхностного монтажа

Резисторы для поверхностного монтажа печатаются с числовыми значениями в коде, соответствующем коду, используемому для осевых резисторов. Резисторы SMT со стандартным допуском маркируются трехзначным кодом, в котором первые две цифры представляют собой первые две значащие цифры значения, а третья цифра представляет собой степень десяти. Например, «472» представляет собой «47» (первые две цифры), умноженное на десять в степени «2» (третья цифра), т. е.



. Прецизионные резисторы SMT маркируются четырехзначным кодом, в котором первые три цифры являются первыми тремя значащими цифрами значения, а четвертая цифра представляет собой степень десяти.

Обозначение промышленного типа

Формат: [две буквы][значение сопротивления (три цифры)][код допуска (числовой – одна цифра)]

Номинальная мощность при 70°C

Тип №	Мощность Номинальная мощность (Ватт)	MIL-R-11 Стиль	MIL-R-39008 Стиль
ББ	1/8	RC05	RCR05
КБ	1/4	RC07	RCR07
ЭБ	1/2	RC20	РКР20
ГБ	1	RC32	РКР32
НВ	2	RC42	РКР42
ГМ	3	–	–
ХМ	4	–	–

Код допуска

Обозначение промышленного типа	Допуск	Обозначение MIL
5	±5%	Дж
2	±20%	–
1	±10%	К
–	±2%	Г
–	±1%	Ф
–	±0,5%	Д
–	±0,25%	С
–	±0,1%	Б

Диапазон рабочих температур различает компоненты коммерческого, промышленного и военного класса.

• Товарный сорт: от 0°C до 70°C
• Промышленный класс: от -25°C до 85°C
• Армейское качество: от -25°C до 125°C

Расчеты

Закон Ома

Связь между напряжением, током и сопротивлением через объект задается простым уравнением, которое называется законом Ома:



где В — напряжение на объекте в вольтах (в Европе U ), I — ток через объект в амперах, а R — сопротивление в омах. (На самом деле это лишь упрощение исходного закона Ома — подробности см. в статье об этом законе.) Если V и I имеют линейную зависимость, т. е. R постоянна — в диапазоне значений материал объекта считается омическим в этом диапазоне. Идеальный резистор имеет фиксированное сопротивление на всех частотах и ​​амплитудах напряжения или тока.

Сверхпроводящие материалы при очень низких температурах имеют нулевое сопротивление. Изоляторы (такие как воздух, алмаз или другие непроводящие материалы) могут иметь чрезвычайно высокое (но не бесконечное) сопротивление, но разрушаться и пропускать больший ток при достаточно высоком напряжении.

Рассеиваемая мощность

Мощность, рассеиваемая резистором, представляет собой произведение напряжения на резисторе на ток через резистор:



Все три уравнения эквивалентны, последние два выводятся из первого по закону Ома.

Общее количество выделяемой тепловой энергии представляет собой интеграл мощности по времени:

Если средняя рассеиваемая мощность превышает номинальную мощность резистора, то резистор сначала отклоняется от своего номинального сопротивления, а затем разрушается перегрев.

Последовательные и параллельные схемы

Основная статья: Последовательные и параллельные схемы

Резисторы в параллельной конфигурации имеют одинаковую разность потенциалов (напряжение). Чтобы найти их общее эквивалентное сопротивление ( R _eq ):



Свойство параллельности можно представить в уравнениях двумя вертикальными линиями «||» (как в геометрии) для упрощения уравнений. Для двух резисторов



Ток через резисторы, соединенные последовательно, остается одинаковым, но напряжение на каждом резисторе может быть разным. Сумма разностей потенциалов (напряжений) равна общему напряжению. Чтобы найти их общее сопротивление:



Сеть резисторов, представляющая собой комбинацию параллельных и последовательных соединений, иногда может быть разбита на более мелкие части, которые являются либо одним, либо другим. Например,



Однако многие сети резисторов не могут быть разделены таким образом. Рассмотрим куб, каждое ребро которого заменено резистором. Например, для определения сопротивления между двумя противоположными вершинами в общем случае требуются матричные методы. Однако, если все двенадцать резисторов одинаковы, полное сопротивление составляет 5/6 любого из них.

Технология

Резисторы обычно изготавливаются путем намотки металлической проволоки на керамический, пластиковый или стекловолоконный сердечник. Концы провода припаяны к двум колпачкам, прикрепленным к концам жилы. Узел защищен слоем краски, формованным пластиком или эмалевым покрытием, обожженным при высокой температуре. Проволочные выводы обычно имеют диаметр от 0,6 до 0,8 мм и покрыты лужением для облегчения пайки.

Фольговый резистор

Фольгированные резисторы обладают наилучшей точностью и стабильностью с момента их появления в 1958 Берахард Ф. Телкамп. Одним из важных параметров, влияющих на стабильность, является температурный коэффициент сопротивления (ТКС). Хотя TCR фольгированных резисторов считается чрезвычайно низким, эта характеристика с годами совершенствовалась.

См. также

• Резисторы в последовательных и параллельных цепях
• Викиучебники:Электроника:Идентификация компонентов
• Электронные устройства и схемы[]

Внешние ссылки

• Хорошее руководство по маркировке резисторов, общим значениям и цветовым кодам
• Руководство для начинающих по потенциометрам, включая описание различных конусов
• Статья, описывающая многие аспекты резисторов, включая материалы, конусность и цветовой код
.
• «Исходный калькулятор сопротивления с цветовой кодировкой»
• Декодер цветового кода резистора

Ссылки

• Электроника и связь упрощенная А.
