5. Дайте понятие эдс, мощность источника и приёмника электрической энергии. Сформулируйте баланс мощностей. Приведите пример в общем виде.

Источник электрической энергии осуществляет направленное перемещение электрических зарядов по всей замкнутой цепи (рис. 2.3).

Энергия W, которую затрачивает или может затратить источник на пере­мещение единицы положительного заряда по всей замкнутой цепи, характеризует электродвижущую силу источника Е (ЭДС):

(1)

Исходя из формулы (1) следует, что энергия, затраченная источником, равна

W_ист= Eq = EIt, (2)

так как q = It, что вытекает из определения величины тока

Во всех элементах электрической цепи происходит преобразо­вание энергии

Скорость такого преобразования энергии определяет электриче­

скую мощность элементов электрической цепи

Р= (3)

Таким образом, мощность источника электрической энергии определяется выражением

(4)

Энергия, затраченная на перемещение единицы положительного заряда на каком-либо участке замкнутой цепи, характеризует на­пряжение или падение напряжения на этом участке (внутреннем или внешнем):

(5)

Если воспользоваться законом Ома для участка электрической цепи, то полезную мощность можно определить следующим вы­ражением:

(6)

Уравнение баланса мощностей:

Сумма мощностей источников электрической энергии равна сумме мощностей приёмников

∑ Е ∙I  = ∑  I^2∙ R  , (7)

где

I – ток в ветви,А;

Е-ЭДС,В;

R-сопротивление, Ом.

E₁I₁+E₂I₂=I₁²R₁+I₂²R₂+I₃²R₃+I₄²R₄+I₅²R₅

6.Объясните принцип построения потенциальной диаграммы электрической цепи. Приведите пример в общем виде.

Потенциал точки – это напряжение между этой точкой и землёй, при этом надо помнить, что потенциал точки из которой ток вытекает больше, чем потенциал точки, в которую он втекает.

Положительный полюс источника имеет потенциал больший, чем отрицательный на величину ЭДС.

Потенциальная диаграмма представляет собой график изменения потенциалов точек цепи от величины сопротивлений участков между этими точками.

Для построения диаграммы необходимо:

1. Определить все токи в ветвях данного контура.

2. Одну из точек электрической цепи условно заземлить (потенциал этой точки равен нулю).

3. Потенциал остальных точек определить по правилу:

Если обходить цепь по направлению тока, то потенциал в каждой точке определяется потенциалом предыдущей точки плюс ЭДС источника, работающего в режиме генератора, минус ЭДС источника, работающего в режиме потребителя, и минус падения напряжения на участке между этими точками цепи. Если контур обходить против тока, то знаки перед ЭДС и падением напряжения изменяются на противоположные.

4. Изобразить координатные оси, по оси ОХ откладываем величину сопротивлений, по оси ОУ потенциалы соответствующих точек. Выбрать масштаб.

График представляет собой ломаную линию .

7. Раскройте понятия: электрическое сопротивление, удельная электрическая проводимость. (Сформулируйте определения, запишите формулы для расчета и единицы измерения, укажите какими параметрами определяется сопротивление проводника). Сформулируйте закон

Ома. Подтвердите примером

Электрическое сопротивление проводника — это способность проводника препятствовать прохождению электрического тока через него.

Обозначается электрическое сопротивле­ние буквой R. Единицей измерения сопротивления является Ом:

[R] = Ом.

Сопротивление R зависит от длины проводникаl, площади по­перечного сеченияS и материала проводника :

где удельное сопротивление проводника, зависящее от свойства материала проводника.

Единицей измерения удельного сопротивления является

[] = Ом• м,

поскольку []

Однако на практике сечение проводников выражают в мм². Поэтому []₌

Удельное сопротивление проводника определяет область его применения. Так, например, для соединения источника с потре­бителем применяются металлические провода с малым удельным сопротивлением — алюминий, медь. Для обмоток реостатов на­гревательных приборов применяются сплавы с большим удель­ным сопротивлением — нихром, фехраль (при этом уменьшается длина проводника ).

Величину, обратную сопротивлению, называют проводимостью

Единицей проводимости является сименс

[g] = См (сименс).

Элементы электрической цепи, характеризующиеся сопротив­лением R, называют резистивными, а промышленные изделия, предназначенные для выполнения роли сопротивления электри­ческому току, называются резисторами. Резисторы бывают регу­лируемые и нерегулируемые, проволочные и непроволочные, пленочные, композиционные и др.

Сопротивление проводников зависит от их температуры.

Сопротивление проводника при любой температуре (с доста­точной степенью точности при изменении температуры в преде­лах 0-100 °С) можно определить выражением

_(2.1)

где R₂ — сопротивление проводника при конечной температуре t°₂; R₁— сопротивление проводника при начальной температуреt₁°; — температурный коэффициент сопротивления.

Для различных проводников температурный коэффициент со­противления имеет различные значения.

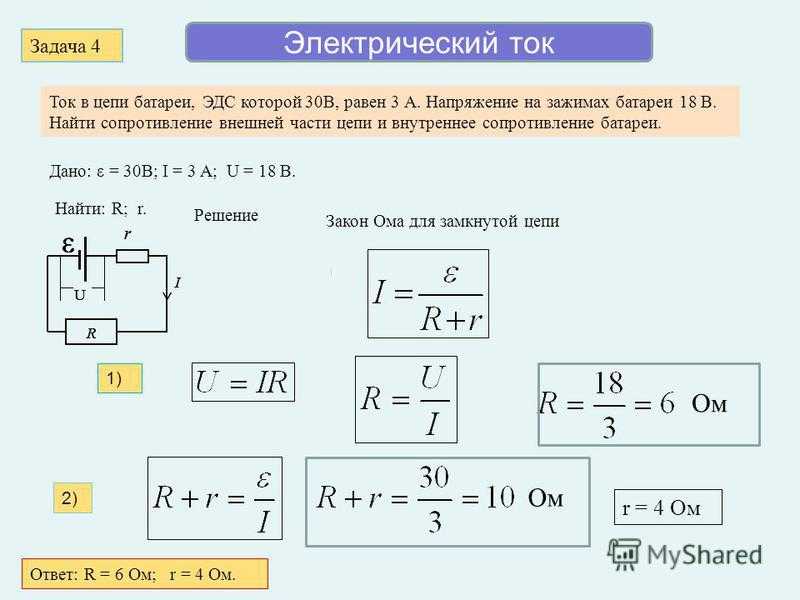

Закон Ома для замкнутой цепи

Сила тока в электрической цепи с одним источником э.д.с. прямо пропорциональна электродвижущей силе и обратно пропорциональна сумме сопротивлений внешнего и внутреннего участка цепи

где

R₀ — сопротивление источника, Ом;

R — сопротивление потреби­теля,Ом;

Е-ЭДС,В;

I-ток в цепи,А.

Реактивная мощность — это ЭДС Самоиндукции? (Страница 1) — Студенческий Раздел — Советы бывалого релейщика

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

1 Тема от

Dimm_rz 2016-12-24 14:12:43 (2016-12-24 14:13:49 отредактировано Dimm_rz)

• Dimm_rz
• Пользователь
• Неактивен

Тема: Реактивная мощность — это ЭДС Самоиндукции?

Всем привет, вопрос по поводку реактивной мощности, в частности — что это?) — физический смысл!
я считаю Реактивная мощность — это ЭДС Самоиндукции? верно, али как?

2 Ответ от

High_Voltage 2016-12-24 14:26:47

• High_Voltage
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Реактивная мощность идёт на создание магнитных полей в двигателях, трансформаторах и т. д.

Long Live Rock’n’Roll

3 Ответ от

ПАУтина 2016-12-24 15:00:51

• ПАУтина
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

А ещё на создание электрического поля за счёт поляризации диэлектрика между двумя электродами.

4 Ответ от

Dimm_rz 2016-12-24 17:58:34

• Dimm_rz
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

High_Voltage пишет:

Реактивная мощность идёт на создание магнитных полей в двигателях, трансформаторах и т.д.

согласен, но это не отражае сути.
Как я это понимаю —  В трансформаторе — Предположем на первичную обмотку поступает постоянный ток — тогда в сердечнике трансформатора образуется постоянный магнитный поток. Посути сердечник стал магнитом. Но постоянный магнитный поток не умеет образовывать ЭДС. Поэтому трансформации нет.
Если подаем переменный ток на первичную обмотку, то за счет смены полярности тока у нас всегда возникает ЭДС самоиндукции, которая либо противодействует снижению, либо повышению тока.Таким образом возникает переменный магнитный поток, который пересекая вторичную обмотку за счет опять же ЭДС самоиндукции наводит ЭДС в обмотках, а если мы подключим нагрузку, то  и ток потечет.
Просто мне нужны контраргументы, правильны ли рассуждения?

5 Ответ от

aidar 2016-12-24 19:23:46

• aidar
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

Просто мне нужны контраргументы, правильны ли рассуждения?

ЭДС — это напряжение, реактивная мощность- это мощность. Рядом но не одно и тоже.

6 Ответ от

High_Voltage 2016-12-24 19:53:59

• High_Voltage
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

Если подаем переменный ток на первичную обмотку, то за счет смены полярности тока у нас всегда возникает ЭДС самоиндукции, которая либо противодействует снижению, либо повышению тока.Таким образом возникает переменный магнитный поток, который пересекая вторичную обмотку за счет опять же ЭДС самоиндукции наводит ЭДС в обмотках

Переменный ток создает переменный магнитный поток. Этот переменный поток наводит ЭДС самоиндукции в проводнике в котором протекает ток создавший данный поток.

Long Live Rock’n’Roll

7 Ответ от

matu 2016-12-24 22:02:19

• matu
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

Всем привет, вопрос по поводку реактивной мощности, в частности — что это?) — физический смысл

Это мощность, характеризующая процесс обмена энергией между приемником  и источником.
Теорий реактивной мощности существует немало: Будеану, Фризе, Чернески и прочие.

8 Ответ от

suncov_di 2016-12-24 22:07:58

• suncov_di
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Реактивная мощность — это «мощность ни на что»
но она есть, на нее тратится энергоресурс,  но в итоге ПОЛЕЗНОЙ работы она не прозводит.
Понять «на пальцах трудно», ТОЭ не все вкурили (да и я уже давно студентам не помогал)
Реактивка «циркулирует» по энергосистеме, ее потребители создают (могут потреблять, могут генерировать),
но в итоге КПД от нее ноль.
Что-то вроде рюкзака — балласта.
Выгоду от ее компенсации несут только генерирующие компании. Сетевикам (10-35-110) реактивка погоды не делает.

9 Ответ от

boris221 2016-12-25 11:39:16

• boris221
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

aidar пишет:

ЭДС — это напряжение, реактивная мощность- это мощность. Рядом но не одно и тоже.

Ну да. Подмена понятий в верхнем посте. Путание тёплого с мягким.

Добавлено: 2016-12-25 13:39:16

suncov_di пишет:

Реактивная мощность — это «мощность ни на что»
но она есть, на нее тратится энергоресурс,  но в итоге ПОЛЕЗНОЙ работы она не прозводит.
Понять «на пальцах трудно», ТОЭ не все вкурили (да и я уже давно студентам не помогал)
Реактивка «циркулирует» по энергосистеме, ее потребители создают (могут потреблять, могут генерировать),
но в итоге КПД от нее ноль.
Что-то вроде рюкзака — балласта.
Выгоду от ее компенсации несут только генерирующие компании. Сетевикам (10-35-110) реактивка погоды не делает.

Ну чтобы на пальцах объяснить, нужно напомнить про треугольник мощностей и про треугольник сопротивлений. С упрощённом смысле: Ток, протекая через активные элементы, создаёт активную мощность, через реактивные — реактивную. Суть активной мощности в том, что это величина действительная, её можно измерить (ощутить), в виде выделевшегося тепла, произведённой работы на валу двигателя, а реактивная мощность — величина мнимая.

Сайт boris221

10 Ответ от

ПАУтина 2016-12-25 15:40:39

• ПАУтина
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Реактивная мощность является промежуточным «звеном» между двумя системами, которые энергетически связаны или обмениваются энергиями. То есть, если бы можно было без какого-либо промежуточного преобразователя от источника с напряжением 220 В получить сразу 5 В или получить механическую энергию вращения вала, но как?! …. реактивная мощность это средство обмена мощностями.
трансформатор: эл. энергия — магнитн. поле — эл. энергия
емкостной делитель: эл. энергия — электрическое поле — эл. энергия
емкостной умножитель напряжения . …
причем если среда в которой находится реактивная мощность «мала» или имеет малый объём, то и преобразование не будет полным.
Поэтому не нужно говорить, что реактивная энергия это фиктивная энергия или, тем более, не существующая.
Она реальна, просто её среда не электрический проводник, а то что его окружает.
Давайте сделаем трансформатор: обмотки из железа, а сердечник из меди! То есть попробуем трансформировать магнитную энергию с одними параметрами в другие…
Дело не в индуктивностях и ёмкостях, эти элементы уже давно изготовляются  в электронике на микросхемах и без проблем, например на одном операционном усилители со специальным включением можно получить практически любую индуктивность, не много преобразовав и конденсатор.

11 Ответ от

shf_05 2016-12-25 18:10:54 (2016-12-25 18:14:56 отредактировано shf_05)

• shf_05
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

образуется постоянный магнитный поток. 2. при заряде и разряде происходит заряд и разряд пространства между обкладками эл. полем.

переменный ток в катушке или напряжение на конденсаторе создает переменное маг и эл поле. а это значит создается элмаг поле и что энергия циркулирует из маг. в эл. поле. количество циркулирующей энергии в единицу времени и есть реакт. мощность.

12 Ответ от

suncov_di 2016-12-25 20:29:45

• suncov_di
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

как все углубились в теорию……..
Реактивную энергию элементы энергосистемы могут как поглощать, так и генерировать!
например тр-ры — любого напряжения — ее потребляют
— кабельные линии — ее вырабатывают, ВЛ в меньшей степени
-у потребителя- в основном ЭД реактивку потребляют, если не загружены
и все зависит от РЕЖИМА

т.е. баланс реактивной энергии НЕВОЗМОЖНО  свести, как баланс активной по счетчикам

но в итоге: реактивка — это зло

13 Ответ от

High_Voltage 2016-12-25 20:41:27

• High_Voltage
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

suncov_di пишет:

но в итоге: реактивка — это зло

Как было сказано выше без реактивной мощности нельзя, другое дело, что ее можно получать на месте и не передавать по ВЛ, тем самым повышая пропускную способность линий

Long Live Rock’n’Roll

14 Ответ от

ПАУтина 2016-12-26 04:14:53

• ПАУтина
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Коллеги!
Принципиально, давайте не будем мешать всё в кучу: полезную реактивную мощность, например обмотки возбуждения ротора синхронной машины  и потери в высоковольтных линиях!
Иначе получится все трансформаторы работают на зле, а СМ вообще «исчадие ада»!!!

15 Ответ от

leon_lts 2016-12-26 08:45:46 (2016-12-26 08:53:38 отредактировано leon_lts)

• leon_lts
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Физический смысл  реактивной мощности — она определяет скорость nреобразования электрической энергии в в энергию магнитного поля и обратно, т. е. скорость обмена энергией между генератором и магнитным полем приемника электроэнергии.

16 Ответ от

Владимир 2016-12-26 09:22:03

• Владимир
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

Всем привет, вопрос по поводку реактивной мощности, в частности — что это?) — физический смысл!

-Если бы кто знал!!!

17 Ответ от

shf_05 2016-12-26 09:37:25

• shf_05
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

leon_lts пишет:

Физический смысл  реактивной мощности — она определяет скорость nреобразования электрической энергии в в энергию магнитного поля и обратно, т.е. скорость обмена энергией между генератором и магнитным полем приемника электроэнергии.

если быть точнее, то энергия может быть магнитного поля (катушка) или электрического поля (конденсатор).

Добавлено: 2016-12-26 11:37:25

Владимир пишет:

-Если бы кто знал!!!

представьте идеальный случай — генератор с нулевым сопротивлением работает на нагрузку из идеальной катушки или конденсатора по проводам без потерь.
энергия ходит туда — сюда и толку от нее нет. а мощность — это энергия в единицу времени вроде все просто.

18 Ответ от

retriever 2016-12-26 10:11:29 (2016-12-26 10:16:51 отредактировано retriever)

• retriever
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

http://scask.ru/book_b_toe1.php?id=67
стр. 96, 97.
Вообще имхо правильней задать вопрос «как вы собираетесь этот параметр применять».

20 Ответ от

Sergei Shumkov 2016-12-26 18:53:36

• Sergei Shumkov
• Пользователь
• Неактивен

Re: Реактивная мощность — это ЭДС Самоиндукции?

Dimm_rz пишет:

Реактивная мощность — это ЭДС Самоиндукции?

Реактивная мощность измеряется в вольт-амперах реактивных (вар), любая ЭДС измеряется в вольтах.
Ответ на ваш вопрос — нет.

В реальных цепях всегда существует реактивная мощность. Она не потребляется потребителями эл. энергии, а циркулирует между сетью и потребителем.
Например, сколько энергии забирается конденсатором из цепи в те доли периода, когда электрическое поле в нем возрастает, столько же энергии конденсатор отдает в цепь в те доли периода, когда энергия электрического поля в нем убывает.Аналогично для магнитного поля катушки.

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

http://www.linkedin.com/in/sergeishumkov

Сайт Sergei Shumkov

Сообщений 20

Тему читают:

1 гость

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Перейти в раздел:
Спрашивайте — отвечаемТрудности переводаСтуденческий РазделОпросыСсылки на интернет ресурсы релейной тематикиРелейная защита среднего напряженияРелейная защита и автоматика трансформаторов, реакторов и автотрансформаторовРелейная защита и автоматика линий 110-1150кВРелейная защита и автоматика генераторов, двигателейРелейная защита и автоматика в «малой энергетике»ДЗШ, ДЗО, УРОВЦифровые устройства релейной защиты и автоматикиСтатические/Электроные релеПрограмное обеспечение МП устройств релейной защитыКак проводить анализ осциллограмм аварийных регистраторовСистемы и устройства противоаварийной автоматикиЗащиты от однофазных замыканий на землюОпределение места повреждения (ОМП)Автоматическое включение резерва (АВР)Аварии, дефекты оборудования. ..Автоматика Управления Выключателем (АУВ)Ж/Д, тяговые подстанции, транспортЦифровая подстанцияМоделирование релейной защитыВопросы эксплуатации аппаратуры передачи аварийных сигналовПосты. Совместимость.ВЧ обработка, каналы, трактыБиблиотека УПАСКЗеркало старого форума. УПАСКРазные режимные вопросыРежимная автоматикаПрограммное обеспечениеАппаратура для выполнения проверокОперации с устройствами РЗАДелай как яСхемы распределительных устройствСобственные нуждыТрансформаторы тока (ТТ), напряжения (ТН) и их вторичные цепиОперативный ток и цепи управленияВспомогательное оборудованиеИспытания и измеренияСистемы учета электроэнергии и измерительные приборыОрганизационные вопросыАСУ ТП и РЗА, МЭК 61850АИИС КУЭТелемеханика (ТИ, ТС, ТУ)Расчёт сетей напряжением до 1000ВВыбор параметров настройки устройств релейной защиты и автоматикиВыбор первичного оборудованияГрафика в релейной защитеОбщие вопросы проектированияУчимся делать расчётыБиблиотека РЗАБиблиотека электромонтёраИностранная литератураПроектированиеОрганизационые вопросы связаные с РЗАНормативно-техническая документацияНовые нормативно-технические документы по релейной защите и автоматикеПовышение квалификацииОбъявления разработчиков техники РЗА, специалистов эксплуатирующих организацийРелейщики ищут работуТребуются релейщикиКуплю/продамНовости энергетикиРазговоры на свободные темыПриемная Администрации форумаПомощьАрхивыОбсуждение продукции

Форум работает на PunBB, при поддержке Informer Technologies, Inc

Присоединяйтесь!!! Мы в социальных сетях и на Ютуб.

Теллурический ток | геофизика | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Факты и сопутствующий контент

Внутреннее сопротивление и электродвижущая сила

Внутреннее сопротивление и электродвижущая сила | Удобоваримые заметки

Предметы | Заметки по физике | Физика A-Level

Резюме

⇒ Реальные источники питания, такие как батареи и лабораторные блоки питания, всегда имеют внутреннее сопротивление, Ом

• Когда ток течет через блок питания, внутреннее сопротивление создает разность потенциалов, что приводит к преобразованию электрической энергии в тепловую внутри блока питания
• Это одна из причин, по которой портативные устройства, такие как планшеты, нагреваются при использовании в течение длительного периода времени

⇒ Внутреннее сопротивление большинства батарей и источников питания очень низкое: типичная батарейка АА имеет внутреннее сопротивление около 0,2 Ом; и поэтому им можно эффективно пренебречь при измерении электрических свойств большинства цепей

⇒ Внутреннее сопротивление источника питания нельзя измерить напрямую, так как оно находится «внутри» источника питания

• Единственный способ его измерить — использовать его электрическую характеристику
• Схема, которую можно использовать для этого, показана ниже. ..

⇒ Для определения внутреннего сопротивления и электрических характеристик можно использовать расчеты схемы

⇒ ПРИМЕЧАНИЕ: если в вопросе прямо не указано, что блок питания имеет внутреннее сопротивление, его следует игнорировать

Электродвижущая сила

⇒ Электродвижущая сила ε должна быть равна сумме разностей потенциалов в цепи (второй закон Кирхгофа)

⇒ В приведенной выше цепи есть две разности потенциалов: один — на внешнем переменном резисторе, V, а другой — разность потенциалов на внутреннем резисторе

⇒ Это нельзя измерить напрямую, но разность потенциалов на внутреннем резисторе равна Ir

• Это означает, что электродвижущая сила равна V (pd на переменном резисторе) + Ir (pd на внутреннем резисторе): ε = V + Ir

⇒ Ток I можно измерить напрямую с помощью амперметра; ε и r являются константами, поэтому уравнение можно переписать как: V = ε — Ir или V = -rI + ε

• Это уравнение прямой в форме y = mx + c, где отрицательный
• Если электрическая характеристика построена с использованием значений V и I из различных значений R (сопротивление внешней нагрузки), то точка пересечения y на графике представляет собой электродвижущую силу ε, а градиент отрицателен и равен -r, внутреннее сопротивление

Вольтметры и амперметры

⇒ Амперметры всегда включаются в цепи последовательно с другими компонентами

• Это потому, что они измеряют поток заряда (электронов) через цепь
• В старых аналоговых амперметрах ток пропускают через проволочную катушку, расположенную внутри постоянного магнита определенной формы

⇒ Ток в катушке создает магнитное поле, которое взаимодействует с постоянным магнитным полем, заставляя катушку вращаться; затем ток измеряется стрелкой на аналоговой шкале

• В современных цифровых амперметрах используется встроенная схема для измерения тока, который затем отображается на цифровом дисплее

⇒ Обе конструкции, однако, всегда будут каким-то образом влиять на величину тока, так как любое устройство, включенное в цепь последовательно, будет иметь сопротивление

• Поэтому дополнительное сопротивление амперметра уменьшит ток в цепи.
