Мини сварочный аппарат 12 В

С помощью этого простого сварочного аппарата вы сможете резать тонкие металлы, сваривать медные провода, наносить гравировку на металлическую поверхность. Без проблем можно найти и другие применения. Такой мини сварочный аппарат возможно питать напряжением 12-24 В.

В основе сварочного аппарата лежит высоковольтный преобразователь высокой частоты. Построенный по принципу блокинг-генератора с глубокой трансформаторной обратной связью. Генератор формирует кратковременные электрические импульсы, повторяющиеся через сравнительно большие интервалы. Частота тактирования лежит в пределах 10-100 кГц.
Коэффициент трансформации этой схемы будет 1 к 25. Это значит, что если подать на схему напряжение 20 В, то на выходе должно быть порядка 500 В. Это не совсем так. Так как любой импульсный трансформаторный источник или генератор без нагрузки имеет мощные высоковольтные импульсы, достигающие напряжения 30000 В! Поэтому, если вы разберете любую импульсную китайскую зарядку, то увидите параллельно выходному конденсатору подпаянный резистор.

Это и сеть нагрузка, без резистора выходной конденсатор быстро вытечет из-за превышения напряжение, или хуже того взорвется.
Поэтому, внимание! Напряжение на выходе трансформатора опасно для жизни!

Схема мини сварочного аппарата

Необходимые детали:

• Трансформатор – самодельный, порядок изготовления описан ниже.

• Резисторы – мощностью 0,5-2 Вт.

• Транзистор был использован FP1016, но его трудно найти из-за его специфичности. Можно заменить на транзистор 2SB1587, КТ825, КТ837, КТ835 или кт829 с изменением полярности источника питания. Подойдет и другой транзистор с током коллектора от 7 А, напряжением коллектор-эмиттер от 150 В, с большим коэффициентом усиления (составной транзистор).

Транзистор обязательно нужно устанавливать теплоотвод. Хоть этого нет на схеме, но будет неплохо поставить фильтрующий конденсатор параллельно источнику, чтобы все помехи от работы блокинг-генератора не полезли в источник.

Изготовление трансформатора

Трансформатор намотан на куске ферритового стержня от радиоприемника.

• Обмотка коллектора – 20 витков провода 1 мм.

• Обмотка базы – 5 витков поводом 0,5-1 мм.

• Высоковольтная обмотка – 500 витков поводом 0,14-0,25 мм.

Все обмотки мотаются в одну сторону. Сначала коллекторная обмотка, по верх неё обмотка базы. Затем следует трехслойная изоляция из белой изоленты. Далее наматываем высоковольтную обмотку, 1 слой 125 витков потом изоляция, затем повторяем. Итого должно получиться 4 слоя, что равно 500 виткам. Сверху так же изолируем белой изолентой в несколько слоев.

Собираем схему. Если все исправно – должно запуститься все без проблем. Так как рабочая частота генератора превышает звуковую частоту, то писк при работе вы не услышите, так что не стоит прикасаться к выходу трансформатора руками.

Запуск генератора начните с напряжения 12 Вольт и при необходимости повышайте.
Дуга зажигается с расстояния 1 см, что свидетельствует о напряжении 30 кВ. Высокая частота не дает разорваться горящей дуге, вследствие чего дуга горит очень стабильно. При использовании медного электрода при близком контакте с другим электродом образуется плазменная среда (плазма меди) в результате чего повышается температура дуговой сварки-резки.

Испытания сварочного аппарата резкой и сваркой

Режем дугой лезвие от бритвы.

Сплавляем медные провода, толщиной до 1 мм.

В роли электрода использовалась толстая медная проволока. Он зажат в деревянной спичке, так как сухое дерево является и хорошим изолятором.

Если вам понравился этот небольшой сварочный аппарат, то вы можете сделать его и больших размеров, и мощности. Но будьте крайне осторожны.
Также для увеличения мощности можно собрать генератор по двухтактной схеме, да ещё и на полевых транзисторах, как тут – Простой индукционный нагреватель 12 В. В этом случае мощность будет порядочная.
Также не стоит смотреть на яркие разряды дуги не вооруженным взглядом, используйте специальные защитные очки.

Смотрите видео изготовления сварочного аппарата на блокинг-генераторе

Автор видеосамоделки — Artym Kositsyn

Как сделать сварочный аппарат своими руками

Если вы занимаетесь сваркой, то вам может понадобиться купить сварочную струбцину.

В быту, особенно в сельском подворье и загородном жилье, на мини-ферме есть вид работ, без которых просто невозможно обойтись. Это соединение или резка любого железа, цветных металлов и алюминия (в среде защитного газа) с помощью электродуговой сварки. Нанимать мастеров на них – себе дороже.

Краткое содержимое статьи:

Для чего нужен сварочный аппарат

Умельцы без сварки не соберут ни одно механическое приспособление, ни мини-транспорт для облегчения работ в поле, огороде, саду, перевозки очень многого.

Понятно, что сварщиком нельзя стать в одно мгновение, нужно поучиться или хотя бы попрактиковаться у профессионалов. И, конечно же, собрать самим или приобрести магазинное устройство для образования электродуги.

И наши советы помогут и им сориентироваться в ассортименте и моделях. Поскольку этот рынок заполнен и надёжными в работе, но дорогими, и дешёвыми, но бесполезными из-за низкого качества или для примитивной сварки.

Типизация электродуговых аппаратов

Подобные бытовые устройства есть таких типов:

• разновидностей тока;
• трехфазные на 380 в.;
• инверторные.

Наиболее подходят устройства для домашней сборки людям с небольшими навыками в электроделе на основе токов — постоянного и переменного.

Хотя с первым током есть несколько вариаций, и в них новичку можно запутаться. Советуем их для обученных электричеству.

И ниже рассмотрим, как сделать сварочный аппарат своими руками быстро и эффективно.

Трансформаторы. Эти устройства понижают напряжение и повышают ток для образования электрической дуги. Например, вместо 220 вольт получаете 17-45, но с током до шестисот ампер (домашней сварке надо не более 160 ампер, оптимум – две с половиной сотни).

Регулировка тока выполняется ступенчато. Можно изготовить несложное дополнение для этого из высоковольтных триодов и диодов с регулируемым сопротивлением. Или подсоединить несколько витков толстого металла (медь) для снижения тока. Схема сварочного аппарата показана на сайте, можете рассмотреть и на видео.

К тому же они выполняют и вторую функцию – образуют с помощью встроенных выпрямителей постоянный ток также для сварочных работ.

Наибольшее количество самоделок создаются на основе трансформации тока и напряжения в ту или иную сторону. Их свойств достаточно на несложные электроработы в быту.

Выпрямитель. Это также сварочный агрегат, но для качественных работ и с разнообразными металлами. В быту не изготавливаются. И приобретать подобное устройство, кстати, недешевое, стоит лишь для длительных сварочных процессов и на создание особо прочных швов.

Например, при крупных дорожно-транспортных происшествиях со значительными повреждениями кузова автомобиля. Учитывая тонкий метал, чтобы его не пережечь и произвести необходимые соединения, по прочности не уступающие заводским.

Инверторы (с англ. — преобразователи). Сначала о классификации токов: есть постоянный (DC) и переменный (AC).

Ученые, от Эдиссона и до не менее знаменитого Николы Теслы, интересовались этими переходами одного в другое. Так возник инверторный сварочный аппарат.

Трансформация тока в нём многоходовая.  Амплитудный ток превращается в постоянный, а тот, посредством сварочного трансформатора, снова выходит либо в DC, либо в AC.

Оба, смотря на который настроена схема, затем превращаются в электродугу с постепенным изменением её параметров в нужных диапазонах.

Создать в домашних условиях его сложно, но в продаже – он массовый, несмотря на значительную дороговизну.

Чем «варить»?

Усилие тока зависит от того инструмента, которым произведёте сварку, — электрода.

Его толщина привязывается к толще свариваемых деталей: если они равны пяти – шести миллиметрам, то электрод не должен быть тоньше четырёх. Это максимум на самоделках.

Можно снизить расход электричества, если варите размеры более тонкими сердечниками (до полутора см). В этом случае ток снизится в пять раз.

Монтаж сварного агрегата в виде трансформатора

Для этого необходимы:

• набор пластин для магнитопровода – на базарах от сгоревших обмоток купите недорого или в разборке;
• провод крупного сечения на оба вида обмоток.

Основа для них – стальные пластинки не тоньше трети миллиметра. Их собираете в прямоугольник с большим внутренним пространством, где с двух вертикальных сторон должны поместиться первичная и вторичная намотка.

Количество витков зависит от площади стального каркаса, посчитать её легко с линейкой и арифметикой. А сумму поделить пополам.

Толщина провода вычисляется по такой схеме: установленные киловатты сварника разделить на две тысячи и умножить на единицу с тринадцатью сотыми.

Как собирается конструкция сварочного аппарата. Сначала наматывается первичная обмотка, заводите слой за слоем, изолируете всю обмотку, выводите на контактную пластину с четырьмя креплениями: начало и конец обмотки на подсоединение 220 в., еще два отвода от 165 и 190 витка. Отводы – вариаторы тока.

Вторичная намотка идет так: из 70 витков 40-41 накрывают сверху первичку, остальные витки переходят на другую сторону.

Её концы также выведите на гетинакс (текстолит) – отсюда «плюс» и «минус» уйдут один на сварочный рычаг, второй — на свариваемую деталь. Аппарат готов к работе. Сделайте фото самодельного сварочного аппарата.

В ходе длительной эксплуатации возможен ремонт сварочного аппарата: подтяжка крепления пластин (вибрируют), контактных пластин.

Фото советы как сделать сварочный аппарат своими руками

Вам понравилась статья? Поделитесь 😉



4 различных вида сварки, которые должен знать каждый домашний мастер

Фото: istockphoto. com

Сварка может быть самостоятельным увлекательным хобби или полезным навыком для домашних мастеров, реставраторов автомобилей, домашних инженеров, мастеров и художников. К сожалению, не один вид сварки подходит для всех задач. Различные типы сварщиков могут ввести в заблуждение как тех, кто только начинает, так и тех, кто хочет улучшить свои навыки или обновить свое оборудование.

Если вам интересно, какие бывают виды сварки и как их использовать, продолжайте читать. В этой статье мы рассмотрим каждый из четырех различных типов сварки, которые могут понравиться пользователям, работающим в режиме «сделай сам», обсудим их достоинства и рассмотрим некоторые из лучших аппаратов в каждой категории.

1. Дуговая сварка металлическим электродом в среде защитного газа – также известная как сварка MIG

Фото: homedepot.com

Сварка MIG, несомненно, является самым популярным видом сварки среди домашних мастеров, а также среди профессионалов. Сварочная проволока подается с катушки к сварочному пистолету. Скорость подачи регулируется, что обеспечивает превосходный контроль, и сварщик может сосредоточиться на самом сварном шве. Это самый простой из методов сварки для изучения, и новички вскоре могут производить стабильно прочные сварные швы, которые не требуют особых усилий для очистки.

Единственным реальным недостатком сварки MIG является то, что для создания защитного «экрана» вокруг сварного шва и предотвращения загрязнения требуется подача баллонного газа. Его несложно настроить, но сварка MIG менее портативна, чем некоторые альтернативы.

Подходит для: Универсальная сварка стали или алюминия в мастерских.

Наша рекомендация: Lincoln Electric Weld Pak 140 Amp — можно приобрести в магазине Home Depot за 649,00 долларов США
Lincoln Electric — один из ведущих производителей сварочного оборудования для самостоятельного изготовления и профессионального сварочного оборудования. Это высококачественное устройство сочетает в себе простоту использования для начинающих с мощностью и точностью, которые требуются более опытным пользователям. Он может производить два вида сварки. В дополнение к эффективной сварке MIG, он также предлагает возможность сварки с флюсовой сердцевиной (см. Сварку с флюсовой сердцевиной ниже).

Реклама

Связанный: How To: Age Metal

2. Дуговая сварка вольфрамовым электродом в среде защитного газа – она же сварка TIG

Фото: amazon.com

Основное различие между сваркой MIG и TIG приводная катушка со сварочной проволокой. Сварка выполняется вольфрамовым электродом, защищенным газом так же, как и MIG. Часто используется присадочная проволока, но «автогенные» сварные швы просто сплавляют два куска металла вместе.

Сварка ВИГ предлагает большую гибкость. Его можно использовать для стали, нержавеющей стали и алюминия, так называемых «мягких» металлов, таких как латунь и медь, и более экзотических материалов, таких как магний и титан. Некоторые сварочные аппараты TIG оснащены ножным управлением, позволяющим точно регулировать температуру. С помощью этих сварочных аппаратов для стали опытные пользователи могут выполнять аккуратные высококачественные сварные швы в толстых или тонких материалах.

Однако одновременная работа с пистолетом, присадочной проволокой, горелкой и, возможно, ножным управлением делает сварку TIG более трудной для освоения, чем сварку MIG. Это также гораздо более медленный процесс. Не рекомендуется для начинающих.

Подходит для: Прецизионная сварка различных металлов.

Наша рекомендация: Сварочный аппарат Primeweld TIG225X 225 Amp — приобретите на Amazon за 825,00 долларов США
Аппараты TIG стоимостью менее 500 долларов США доступны, но сварщикам-любителям со скромным бюджетом, вероятно, лучше посоветовать инвестировать в MIG. Эта мощная машина Primeweld оснащена инверторной технологией, которая обеспечивает постоянную и контролируемую мощность, поэтому пользователи могут в полной мере воспользоваться преимуществами универсальности сварки TIG. Полный сварочный комплект включает в себя высококачественную горелку, ножную педаль, газовый регулятор и базовую маску.

Связано: Решено! Лучшая краска для металла

3. Дуговая сварка в защитном металле – она же сварка электродом

Фото: amazon.com

Сварка электродом существует с конца 19 века. До того, как MIG стал доступным, это был любимый метод сварки многих домашних мастеров. По сути, это расплавляет металлическую палочку (стержень) в сустав. Стержень содержит необходимые для экрана элементы, поэтому отдельного газоснабжения не требуется, и он хорошо работает на открытом воздухе. Этот тип сварочного аппарата часто рекомендуется для сварки чугуна и хорошо подходит для стали. Он сваривает грязные, ржавые или окрашенные поверхности. Хотя его можно использовать и для других металлов, генерируемая высокая мощность затрудняет сварку тонкого материала.

Реклама

Зажигание дуги (начало сварки) может быть сложной задачей. Использование стержней, а не непрерывной катушки проволоки, означает, что это процесс с остановкой и запуском. Это также создает много брызг (брызги расплавленного металла), которые делают сварной шов неопрятным, что требует значительной работы, если требуется аккуратная отделка. По сути, это быстрая и грязная «сельскохозяйственная» сварка.

Подходит для: Грязный или ржавый металл, где аккуратная сварка не особенно важна.

Наша рекомендация: LOTOS LTPDC2000D Сварочный аппарат для сварки электродами, аппарат для сварки TIG и плазменный резак — приобретите на Amazon за 489,00 долларов США
Lotos — это торговая марка, известная своим высокопроизводительным сварочным оборудованием по конкурентоспособным ценам. Эта модель предлагает невероятную гибкость в том, что она может работать как с ручным электродом, так и с TIG, и может использоваться в качестве плазменного резака для резки металла (требуется подача сжатого воздуха). Особое внимание уделяется зажиганию дуги, что помогает преодолеть один из недостатков электродуговой сварки.

Связанный: Лучшие угловые шлифовальные машины для вашего дома Магазин

4. Дуговая сварка порошковой проволокой

Фото: amazon.com сварка. На самом деле ряд машин, таких как упомянутая выше Lincoln Electric, предлагают возможности как для сварки MIG, так и для сварки с флюсовым сердечником.

Отличие заключается в самой проволоке, которая имеет флюс снаружи. Это твердое тело, пока оно не нагреется от контакта со сварным швом, после чего оно выделяет инертный газ, который создает экран, аналогичный сварке MIG. Однако для этого не нужен газ в баллонах, шланг и регулятор. Это делает его гораздо более портативным решением. Экран меньше подвержен влиянию ветра, что делает его хорошим выбором для сварки на открытом воздухе. Подобно сварке стержнем, она сваривает металлы в плохом состоянии, поэтому требуется небольшая подготовка или вообще не требуется никакой подготовки.

Недостатком является то, что проволока более дорогая, а брызги сложно удалить. Кроме того, сварка с флюсовой сердцевиной обеспечивает быстрое проплавление, что отлично подходит для толстого материала, но неопытные пользователи могут прожечь тонкий лист насквозь.

Объявления

Подходит для: Наружный ремонт и строительство.

Наши рекомендации: Сварочный аппарат Goplus MIG 130 — Приобретите на Amazon за 149,99 долларов США
Недорогой сварочный аппарат Goplus MIG 130 предлагает новичкам все необходимое для начала работы, включая безгазовый сварочный аппарат, базовую маску, щетку/отбойный молоток, и моток проволоки. Это легкое и универсальное введение в сварку с флюсовой проволокой, хотя более опытным пользователям может потребоваться больше мощности.

Реклама

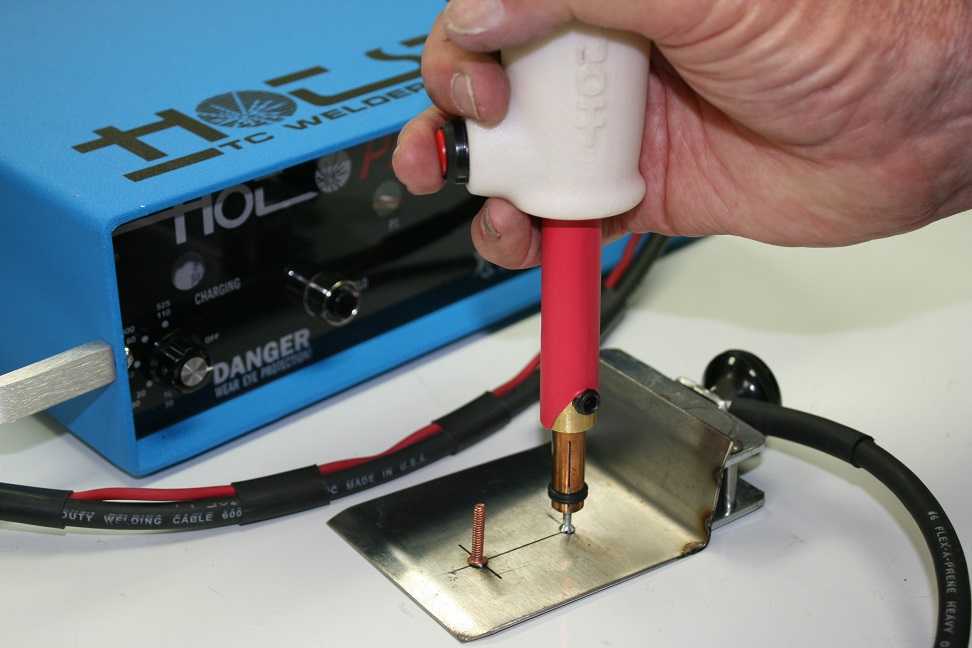

Часто задаваемые вопросы — Ударный сварочный аппарат

Можно ли автоматизировать процесс ударного сварщика?

Безусловно! Ударный сварочный аппарат может использовать те же системы обработки материалов, что и другие микросварочные аппараты для транспортировки и размещения небольших компонентов. Позвоните нам; мы можем привести много примеров успешной автоматизации Percussion Welder.

Как научиться пользоваться сварочным аппаратом ударного действия?

Сварочный аппарат ударного действия прост в освоении и интуитивно понятен в эксплуатации, но мы предлагаем курсы обучения, адаптированные к вашим конкретным задачам. Мы не будем тратить ваше время на то, чтобы научить вас тому, что вы не будете использовать, но мы предоставим вам всю информацию, необходимую для достижения 100% успеха сейчас и в будущем.

Можно ли использовать аппарат ударной сварки для сварки материалов изолированными проводами?

Да, изолированные провода не подходят для ударной сварки. Вы просто прикрепляете зажим заземления к противоположному концу изолированного провода, и вы готовы к работе. Независимо от ваших задач, мы всегда готовы работать с вами и вашей командой, чтобы помочь решить проблемы микросварки.

Можно ли сваривать многожильные провода встык?

Да, мы делаем это постоянно. Из-за низкой требуемой ударной силы аппарат ударной сварки может соединять материалы с очень низкой столбчатой ​​прочностью.

Материалы каких размеров может сваривать ударный сварочный аппарат?

Большинство устройств ударной сварки используют один материал диаметром 0,050 дюйма или меньше. Другой материал может быть такого же размера, меньшего или большего размера. Например, вы можете сварить встык два многожильных медных провода 18 AWG или приварить встык многожильный медный провод 18 AWG непосредственно к пластине из нержавеющей стали. Полная свобода дизайна.

Какое оборудование необходимо для работы аппарата ударной сварки?

Вы получите все, что вам нужно, чтобы взяться за дело с ударным сварочным аппаратом. Стандартная система включает в себя два основных компонента: сварочный аппарат ударного действия 858 и настольное приспособление 726. Поскольку каждый проект уникален, мы часто работаем с нашими клиентами над созданием нестандартных держателей проволоки или приспособлений для размещения деталей уникальной формы.

Можете ли вы сказать мне, будет ли Percussion Welder работать с моими материалами?

Мы хотели бы поговорить с вами о ваших конкретных приложениях! На самом деле, мы организуем живое личное тестирование ваших материалов в нашей лаборатории, чтобы вы могли увидеть, как это работает для вас, почему это так отличается и что это может означать для ваших проектов.
