ВМ-02 выносной микрофон (для Октава-100Ц)
- Каталог
- Системы оповещения
- Микрофоны для систем оповещения
- Проводные микрофоны для систем оповещения
- ВМ-02 выносной микрофон
1 год гарантии
- Производитель: Полисервис
- В избранное
- К сравнению
- Код товара: 410-037
3275. 00 ₽
Рекомендованная цена3 193 ₽
Спецпредложение до 28.05.2023Доставка Москва
В наличии
Подольск, мкр.Львовский: 10 шт
Удаленный склад: 6 шт
Оплата
- Безналичная оплата по счету
- Оплата при получении
- Оплата картой при оформлении заказа
Оставить отзыв
- Описание
- Характеристики
- Доставка
- Документация
- Отзывы
- Консультация
выносной микрофон, дифференциальный выход, питание от «Октава-100Ц»
Внешний микрофон ВМ-01 предназначен для оперативной передачи речевых сообщений в составе системы оповещения “Октава-100”.
Дублирует встроенный микрофон прибора управления оповещением “Октава-100Ц”.
Технические характеристики
Диапазон рабочих температур окружающей среды | +5…+40°C |
Степень защиты оболочки | IP41 |
Длина кабеля | 2 м — по умолчанию, до 10 м — под заказ |
- Производитель: Полисервис
- Особенности микрофона СОУЭ: Нет
- Селектор зон: Нет
- Тип микрофона: Микрофон ручной
- Тип питания: От другого устройства
- Паспорт (Инструкция)
Задайте вопрос специалисту о ВМ-02 выносной микрофон
Самовывоз из офиса:* Срок доставки указан для товара в наличии на складе в Москве
Отзывы о ВМ-02 выносной микрофон:Ваш отзыв может быть первым!
С этим товаром часто покупают:Микрофоны, аудиомикшеры и усилители для аудиорегистраторов ОСА
Главная / Аудиорегистраторы ОСА / Микрофоны и аксессуары
ОПИСАНИЕ |
Выбор микрофона — это не простая задача и от ее правильного решения зависит полученный результат. Именно поэтому мы предлагаем Вам не один, а несколько микрофонов, различных по своим характеристиками и назначению. | Не всегда можно обойтись только одними микрофонами. Порой стоит задача записать звук с нескольких микрофонов на один канал. В этом случае, Вам понадобится устройство для смешивания двух сигналов в один, называемое |
При большом (более 500 м) удалении микрофона от записывающего устройства, необходимо использовать специальный приемник-усилитель сигналов MU-01, который поможет получить и усилить ослабленный большим расстоянием аудио сигнал. | Управлять процессом включения аудиозаписи от сторонних систем (охранной сигнализации) поможет специальная плата управления ПУ-4, которая включает и выключает запись по «сухому контакту» и выдает отчет о выполненной команде. |
Сделать синхронную запись видео с качественным звуком, Вам поможет устройства сопряжения микрофона с IP видеокамерой MD-IP. | Выполнить подключение аналогового активного 2-х проводного симметричного микрофона по трехпроводной схеме, поможет специальный приемник MU-01, который обеспечивает питанием микрофон и усиливает его сигнал для передачи на расстоянии до 2,5 — 5 км. |
СРАВНЕНИЕ МИКРОФОНОВ |
ПАРАМЕТРЫ / МИКРОФОНЫ | МП-50У | МП-03У | МП-01В | MD-012 | МП-02У | МD-022 |
Тип головки микрофона | Knowles | MEMS | MEMS | Knowles | МЕМS | Knowles |
Количество проводов | 2 | 3 | 3 | 2 | 2 | 2+2 |
Тип выхода микрофона | несимметри́чный | несимметри́чный | несимметри́чный | симметричный | симметричный | симметричный |
Тип приемника | не требуется | не требуется | не требуется | MU-01, DU-02, DU-01 | MU-01, MD-IP | АМ-2-1 |
Чувствительность | -27 дБ | — 38 дБ | — 38 дБ | — 28 дБ | — 38 дБ | — 28 дБ |
Отношение сигнал / шум | > 70 дБ | > 65 дБ | > 65 дБ | > 70 дБ | > 65 дБ | > 65 дБ |
Наличие АРУ | нет | нет | нет | нет | нет | нет |
Рабочий диапазон частот | 100 Гц . .. 20 КГц | 100 Гц … 20 КГц | 100 Гц … 20 КГц | 100 Гц … 14 КГц | 100 Гц … 20 КГц | 100 Гц … 20 КГц |
Напряжение питания | 5 — 15 В | 4 — 16 В | 4 — 16 В | 5 — 12 В | 5В от MU-01 | 5 В |
Уровень выходного сигнала | 1 В | 1 В | 1 В | 1 В | 1 В | |
Ток потребления | 3 мА | 2 мА | 2 мА | 0,5 мА | 0,8 мА | 1,6 мА |
Диапазон рабочих температур | -20° С … +60° С | -40° С … +50° С | -40° С … +50° С | -40° С … +50° С | -40° С … +50° С | -40° С … +50° С |
Габариты | 32 х 6 мм | Ø = 5,1 мм L = 12 мм | Ø = 6 мм L = 17 мм | Ø= 6,5 мм L= 9,5 мм | Ø = 5,1 мм L= 12 мм | Ø = 38 мм L= 12 мм |
ТИПЫ ВЫХОДОВ МИКРОФОНОВ |

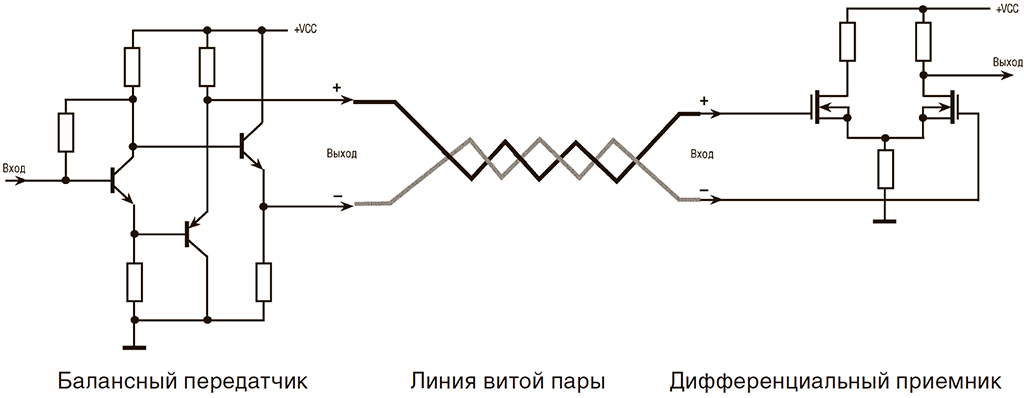

Небалансный (несимметричный, недифференцированный) — по одному проводу передаётся сигнал, по другому — «земля», то есть ток возвращается обратно. Получается замкнутый контур, на который могут наводиться помехи. | Балансный (симметричный, дифференциальный) — по одному проводу передаётся сигнал в фазе, по другому — в противофазе, по третьему — «земля». Таким образом получаем как бы два витка «сигнал — земля». |
Этот способ достаточно прост в реализации и очень часто применяется на практике. Дабы исключить или максимально ослабить воздействие помехи на кабельную линию, необходимо применять более дорогостоящие экранированные провода и соблюдать определенные правила прокладки линии связи. Еще одним недостатком данного способа является небольшое расстояние, на которое можно передать полезный сигнал без значительных его искажений. | При возникновении помехи, она одинаково наводиться на оба провода. В результате сигнал с помехой в фазе вычитается из сигнала с помехой в противофазе и синхронно наведенная помеха гасится, а полезный сигнал увеличивается по амплитуде в два раза. Однако, чтобы помеха наводилась на линию синфазно, необходимо использовать кабельную линию типа, «витая пара». И чем сильнее в таком кабеле будут скручены два провода, тем лучше будет гаситься помеха. |
Если Вы испытываете трудности при выборе нужного Вам аналогового микрофона, мы можем предложить Вам 2 варианты решения данной задачи:
1. Прочитать статью «Выбор аналогового микрофона» | |
2. Позвонить нам и наши специалисты помогут Вам подобрать нужный вариант для решения Вашей задачи. |
НУЖНА ПОМОЩЬ ИЛИ КОНСУЛЬТАЦИЯ?
Сортировать:
Cначала дешёвые
Cначала дорогие
По названию А-Я
По названию Я-А
Сбросить
« НАЗАД
MAX4063 Дифференциальный микрофонный предусилитель с внутренним смещением и полным отключением
MAX4063 Дифференциальный микрофонный предусилитель с внутренним смещением и полным отключением | Аналоговые устройства- Продукты
- Аудио продукты
- Аудио усилители
- МАКС4063
- Особенности и преимущества
- Информация о продукте
Особенности и преимущества
- Работа от 2,4 В до 5,5 В с однополярным питанием
- Дифференциальные входы и выходы
- Регулируемое усиление
- Высокий PSRR 95 дБ
- Высокий 79 дБ CMRR
- Малошумящий встроенный микрофон со смещением
- Ток питания 750 мкА
- Ток отключения 0,3 мкА
- Защита от электростатического разряда ±4 кВ (AUX_IN)
- КНИ+Ш: 0,05% при 1 кГц
- Доступны в компактных упаковках
- 14-контактный TSSOP
- 16-контактный TQFN (4 мм x 4 мм x 0,8 мм)
Информация о продукте
MAX4063 — микрофонный предусилитель с дифференциальным входом, оптимизированный для высокопроизводительных портативных приложений. Устройство имеет два выбираемых входа, дифференциальные выходы, регулируемое усиление, встроенный источник смещения с низким уровнем шума и режим отключения с низким энергопотреблением. Два входных тракта обеспечивают как дифференциальное, так и несимметричное считывание микрофона. Подавление сильного шума дифференциального входа идеально подходит для внутреннего микрофона, где системный шум и долговременные следы на печатной плате могут ухудшить низкоуровневые сигналы. Несимметричный вход обеспечивает простое подключение к внешнему микрофону.
Дифференциальный и несимметричный входы имеют независимые регулируемые коэффициенты усиления, которые устанавливаются с помощью одного внешнего резистора. Дифференциальные выходы обеспечивают полномасштабный сигнал до 6 В PP от одного источника питания 3 В, оптимизируя динамический диапазон усиленного сигнала. Режим полного отключения снижает потребляемый ток до 0,3 мкА и отключает смещение микрофона для максимального энергосбережения.
MAX4063 работает от 2,4 В до 5,5 В и рассчитан на расширенный диапазон рабочих температур от -40°C до +85°C. MAX4063 доступен как в 16-контактном корпусе TQFN (4 мм x 4 мм x 0,8 мм), так и в 14-контактном корпусе TSSOP.
Приложения
- Аудиосистемы для ноутбуков
- Аудиосистемы для КПК
- Преобразование сигнала
- Планшеты
в производстве и доступны для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.
MAX4063: Дифференциальный микрофонный предусилитель с внутренним смещением и полным отключением (версия 1)
13. 07.2011
- Сохранить в myAnalog Войти в myAnalog
{{этикетки. pcn}} | {{метки.название}} | {{labels.publicationDate}} |
{{число}}
{{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
| {{название}} | {{Дата публикации}} |
{{labels.pdn}} | {{метки.название}} | {{labels.publicationDate}} |
{{число}}
{{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
| {{название}} | {{Дата публикации}} |
Часто задаваемые вопросы по оформлению заказа
См. раздел Часто задаваемые вопросы по оформлению заказа, где вы найдете ответы на вопросы об онлайн-заказах, способах оплаты и многом другом.
Цена «Купить сейчас»
(**) Отображаемая цена «Купить сейчас» и диапазон цен основаны на заказах небольшого количества.
Прейскурантная цена
(*) Указанная прейскурантная цена 1Ku предназначена ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указана в долларах США (FOB США за единицу для указанного объема) и может быть изменена. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для получения информации о ценах или условиях доставки обращайтесь к местному авторизованному дистрибьютору Analog Devices, Inc. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.
Сроки выполнения заказов
Пожалуйста, ознакомьтесь с последним сообщением от нашего CCO относительно сроков выполнения заказов.
Выборка
При нажатии кнопки «Образец» выше выполняется перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.
Справка по таблице цен
Непрерывно управляемые дифференциальные микрофонные решетки второго порядка | Журнал Акустического общества Америки
Skip Nav Destination20 марта 2018 г.
Джун Бён; Парк Янгчеол; Парк Сон УкИнформация об авторе и статье
а)Автор, которому следует направлять корреспонденцию.
J Acoust Soc Am 143, EL225–EL230 (2018)
https://doi.org/10.1121/1.5027500
История статьиПолучено:
03 января 2018 г.
Принято:
15 февраля 2018 г.
- Разделенный экран
- Взгляды
- Содержание артикула
- Рисунки и таблицы
- Видео
- Аудио
- Дополнительные данные
- Экспертная оценка
- Нажмите здесь, чтобы открыть pdf в другом окне PDF для
- Делиться
- Твиттер
- Фейсбук
- Реддит
- Инструменты
Перепечатки и разрешения
Иконка Цитировать Цитировать
- Поиск по сайту
Citation
Джун Бён, Пак Ён Чхоль, Пак Сон Вук; Непрерывно управляемые дифференциальные микрофонные решетки второго порядка. J Акустика Soc Am 1 марта 2018 г.; 143 (3): EL225–EL230. https://doi.org/10.1121/1.5027500
Скачать файл цитаты:
- Рис (Зотеро)
- Менеджер ссылок
- EasyBib
- Подставки для книг
- Менделей
- Бумаги
- КонецПримечание
- РефВоркс
- Бибтекс
Расширенный поиск |Поиск по цитированию
В этом документе предлагается дифференциальная микрофонная решетка второго порядка (DMA), которая может непрерывно управляться в направлении главного лепестка. Во-первых, общий отклик DMA второго порядка получается как линейная комбинация монополя и диполей. Предлагаются системы с девятью и семью микрофонами для реализации непрерывного управления прямым доступом к памяти второго порядка. Предлагаемая система синтезирует диаграмму управляемого луча, не требуя фазовращателя, используя встречно-параллельные кардиоиды. Результаты моделирования показывают, что конфигурация с девятью микрофонами обеспечивает почти постоянное и высокое усиление белого шума, но конфигурация с семью микрофонами имеет то практическое преимущество, что требует меньшего количества микрофонов.
Темы
Речевое общение, Массив микрофонов, Акустический шум, Скорость звука, Обработка сигнала, Компьютерное моделирование, Оптические фазовращателиДифференциальная микрофонная решетка (DMA) является важным вариантом для приложений речевой связи, поскольку она может эффективно уменьшить влияние помех и фонового шума, а также имеет преимущество компактного размера (Song and Liu, 2008; Messner, 2013; Элко, 2004; Бенести и Чен, 2013). Однако для практического использования прямого доступа к памяти требуется электронное управление основным лучом в любом желаемом направлении. С этой целью Элко (2004) представил управляемый прямой доступ к памяти первого порядка, работающий в трехмерном пространстве. После работы Элко последовало множество связанных работ (Derkx and Janse, 2009).; Ву и др. , 2014; Ву и Чен, 2016).
Также было предпринято много усилий, чтобы сделать прямой доступ к памяти второго порядка управляемым. Бенести и Чен (2013) представили дискретное управление с помощью шести микрофонов в пирамидальном расположении. Бернардини и др. (2017) предложил метод непрерывного управления прямым доступом к памяти высокого порядка путем объединения двух эталонных лучей. Однако эти методы имеют ограничения, когда целью является достижение непрерывного управления во всем диапазоне азимутальных углов. Недавно Ву и Чен (2017) предложили управляемый прямой доступ к памяти второго порядка с использованием семи микрофонов. С помощью теоретического анализа было показано, что непрерывное управление может быть обеспечено без изменения формы луча. Однако они не показали, как можно логически получить конфигурацию с семью микрофонами при управлении прямым доступом к памяти второго порядка.
Это исследование представляет управляемый прямой доступ к памяти второго порядка. Начиная с общего отклика прямого доступа к памяти второго порядка, показано, что главный лепесток можно направить в любом направлении, используя диполи, расположенные вдоль x (= 0), y (= π /2), и ± π /4 осевых направлений. Предлагаются девятимикрофонные и семимикрофонные системы реализации, в которых управляемый отклик синтезируется с помощью встречных кардиоид в аксиальных направлениях.
2.1 Управляемый прямой доступ к памяти 9 первого порядка0185
Когда четыре микрофона расположены ортогонально по осям x и y на двумерной плоскости с осевым расстоянием d , как показано на рис. в направлении θ с аппроксимируется как (Derkx and Janse, 2009)
R1(θ,θs)=a1,1δm(θ)+a1,2D1(θ,θs),
(1), где δ м ( θ ) и D 1 ( θ , θ s ) обозначают нормализованный отклик монополя и диполя первого порядка, направленный к θ s соответственно. В уравнении В уравнении (1) d предполагается много меньшим входной длины волны, т.е. 0059 1,2 определяются чтобы удовлетворить a 1,1 + a 1,2 = 1. Дипольный отклик в уравнении (1) дается как (Elko, 2004; Derkx and Janse, 2009).)
D1(θ,θs)=cos θs δ1,x(θ)+sin θs δ1,y(θ),
(2)где δ 1, х ( θ ) и δ 1, y ( θ ) — ортогональные дипольные отклики с главными лепестками, направленными к x и 9023 8 и осевых направлений соответственно. При конфигурации, показанной на рис. 1, ортогональные диполи имеют отклики ωτ0,
(3)где ω – угловая частота волны, τ 0 = d / c , 9023 8c — скорость звука.
Рис. 1.
Посмотреть в большом размереСкачать слайд
Конфигурация микрофона прямого доступа к памяти первого порядка с падающей плоской волной.
Рис. 1.
Посмотреть в большом размереСкачать слайд
Конфигурация микрофона прямого доступа к памяти первого порядка с падающей плоской волной.
Близкий модальный режим2.2 Управляемый прямой доступ к памяти второго порядка
Аналогично уравнению. (1), нормированный ответ прямого доступа к памяти второго порядка, направленного в направлении θ с , может быть аппроксимирован как (Elko, 2004)
R2(θ,θs)=a2,1δm(θ)+a2, 2D1(θ,θs)+a2,3D2(θ,θs),
(4), где ∑n=13a2,n=1, и D 2 ( θ , 90 238 θ с ) обозначает диполь второго порядка, направленный в сторону θ с . Поскольку D2(θ,θs)=D12(θ,θs), мы можем дополнительно разложить D 2 ( θ , θ s ), используя уравнение (2) как θ)),
(5)где δ2,x(θ)=δ1,x2(θ) и δ2,y(θ)=δ1,y2(θ) — отклики ортогональных диполей второго порядка, которые легко построить с помощью три микрофона. Однако мультипликативный член δ 1, 9не может быть получены непосредственно из сигналов микрофона.
Чтобы решить эту задачу, мы можем использовать тригонометрическое соотношение ). Кроме того, поскольку cos (α(cos θ±sin θ))=1−2 sin2((α/2)(cos θ±sin θ)) и cos θ±sin θ=2 cos(θ∓π/4) , мультипликативный член δ 1, x ( θ ) δ 1, y ( θ ) в уравнении (5) можно переписать как
2 δ1,x(θ) δ1,y(θ)=δ2,+q(θ)−δ2,−q(θ),
(6), где
δ2 ,+q(θ)=( sin(24ωτ0 cos(θ−π4))24ωτ0)2, δ2,−q(θ)=( sin(24ωτ0 cos(θ+π4))24ωτ0)2.
(7)Значение уравнений. (6) и (7) состоит в том, что мультипликативный отклик, δ 1, x ( θ ) δ 1, y ( θ ), можно получить с помощью диполей второго порядка, расположенных вдоль θ = ± 9023 8 π /4 направления. Следует также отметить, что расстояние между микрофонами диполей в уравнении. (7) составляет 2d/2, что меньше, чем расстояние между микрофонами d диполей в уравнении. (3).
Наконец, R 2 ( θ , θ s ) в уравнении. (4) можно переписать как
R2(θ,θs)=a2,1δm(θ)+a2,2{ cos θs δ1,x(θ)+sin θs δ1,y(θ)}+a2,3{ cos2θs δ2,x(θ) +sin2θs δ2,y(θ)+cos θs sin θs(δ2,+q(θ)−δ2,−q(θ))}.
(8)Таким образом, используя монополь и диполи первого и второго порядка, расположенные вдоль направлений 0, π /2 и ± π /4, можно получить ответ управляемого прямого доступа к памяти второго порядка. быть синтезированы.
2.3 Конфигурация микрофона
Чтобы улучшить возможность синтеза управляемого отклика прямого доступа к памяти второго порядка, требуется конфигурация микрофона с минимальной избыточностью. Прямая реализация уравнения (8) показано на рис. 2(а), где девять микрофонов размещены внутри круга радиусом д . Используя три микрофона вдоль оси x , δ 1, x ( θ ) и δ 2, 900 60 x ( θ ). δ 1, у ( θ ), δ 2, у ( θ ) и δ 2,± q ( θ ) получаются аналогичным образом с использованием микрофонов вдоль и и диагональные оси.
Рис. 2.
Посмотреть большойСкачать слайд
Конфигурация микрофона для управляемого прямого доступа к памяти второго порядка.
Рис. 2.
Посмотреть большойСкачать слайд
Конфигурация микрофона для управляемого прямого доступа к памяти второго порядка.
Близкий модальныйИспользуя предположение d ≪ λ , дипольные отклики могут быть далее аппроксимированы как δ1,x(θ)≈ cos θ, 1, y(θ)≈ sin θ, δ2,x (θ)≈ cos2θ и δ2,y(θ)≈ sin2θ. Аналогичным образом уравнение (7) можно упростить как
δ2,+q(θ)≈ cos2(θ−π4), δ2,−q(θ)≈ cos2(θ+π4).
(9)Следовательно, зависимость как от угловой частоты ω , так и от расстояния до микрофона d может быть снята. Тогда можно получить конфигурацию на рис. 2(b), где восемь микрофонов равномерно распределены по окружности радиусом 90 238 d 90 239 с одним микрофоном в начале координат. Кроме того, подставив уравнение (9) в уравнении (6) имеем
δ2,+q(θ)−δ2,−q(θ)=2 cos2(θ−π4)−1=2δ2,+q−δm.
(10)Таким образом, можно сэкономить два микрофона, поскольку диполь второго порядка вдоль направления − π /4 больше не требуется. В результате мы получаем конфигурацию на основе семи микрофонов вместо девяти микрофонов, как показано на рис. 2(в). Недавно Ву и Чен (2017) предложили конфигурацию с семью микрофонами для управляемого прямого доступа к памяти второго порядка. Их конфигурация такая же, как на рис. 2(в). Однако они не объяснили должным образом, как можно было получить семимикрофонную конфигурацию.
2.4 Построение синфазных дипольных откликов
Чтобы решить проблему рассогласования фаз, возникающую при комбинировании откликов разного порядка, все отклики должны иметь одинаковую фазу.
Когда кардиоиды второго порядка построены вдоль осевых направлений x , y и ± π /4 соответственно, используя конфигурации на рис. 2, их отклики могут быть выражены как (Benesty and Chen, 2013)
Cx±(θ)=12{±cos(θ)+cos2(θ)},
(11)Cy±(θ)=12{±sin(θ)+sin2(θ)},
(12)C+q±(θ)=12{±cos(θ−π /4)+cos2(θ−π/4)},
(13)C−q±(θ)=12{±cos(θ+π/4)+cos2(θ+π/4)} ,
(14), где верхний индекс ± указывает направление (вперед или назад), в котором обращена кардиоида. Теперь диполи первого и второго порядка могут быть синтезированы с использованием обращенных вперед и назад кардиоид, как указано в виде
у,
(15)δ2,i(θ)=Ci+(θ)+Ci−(θ), i=x, y,±q.
(16)Монополь может быть построен путем суммирования встречных кардиоид второго порядка, построенных вдоль оси x и y , как δm(θ)=Cx+(θ)+Cx−(θ )+Cy+(θ)+Cy−(θ).
Этот подход аналогичен подходу, разработанному Элко и Понгом (1997 г.) и Элко (2000 г.), но в отличие от метода, предложенного Ву и Ченом (2017 г.), метод, предложенный в уравнениях. (11)–(16) не требует фазовращателя.
Используя конфигурации микрофонов, показанные на рис. 2, было выполнено компьютерное моделирование. Сначала были измерены коэффициенты усиления белого шума (WNG) каждой конфигурации при фиксированной частоте 1 кГц и расстоянии между микрофонами d = 2 см, и результаты показаны на рис. 3(а). «Идеальный» случай — это результат, полученный из обычной кардиоиды второго порядка, которая не поддается управлению (Benesty and Chen, 2013). Результаты на рис. 3 (а) показывают, что прямая реализация уравнения. (8) [Рис. 2(a)] дает относительно низкий WNG по сравнению с другими конфигурациями и демонстрирует высокую вариацию в зависимости от угла поворота θ s . Меньшее расстояние между микрофонами в направлениях ± 90 238 π 90 239 /4 ухудшило характеристики WNG на ± π /4 и ±3 π /4 углов. С другой стороны, конфигурация с девятью микрофонами дает высокие значения WGN и демонстрирует наименьшие изменения в зависимости от угла поворота рулевого колеса.
Рис. 3.
Посмотреть в большом размереСкачать слайд
(В цвете онлайн) Сравнение ВНГ кардиоид второго порядка по углам поворота.
Рис. 3.
Посмотреть в большом размереСкачать слайд
(В цвете онлайн) Сравнение ВНГ кардиоид второго порядка по углам поворота.
Близкий модальныйКонфигурация с семью микрофонами имеет более высокий WNG под некоторыми углами, чем другие конфигурации, но показывает значительное падение WNG под углами /4, что в основном вызвано удалением микрофонов в направлении − π /4. Хотя при некоторых углах потери WNG составляют приблизительно 2 дБ по сравнению с идеальным случаем, конфигурация с семью микрофонами полезна для практической реализации, поскольку требует меньшего количества микрофонов, чем другие конфигурации. Также были рассчитаны WNG метода, предложенного Wu and Chen (2017), но они не показаны на рисунке, поскольку результаты были идентичны результатам предложенной семимикрофонной конфигурации.
Для подтверждения сохраняемости формы луча были оценены индексы направленности (КИ) трех различных конфигураций на рис. 2 вдоль угла поворота. Рисунок 3(b) показывает результаты. DI трех конфигураций имеют всего лишь ± 0,05 дБ по сравнению с идеальным случаем, который подтверждает почти постоянную форму луча во всем диапазоне азимутальных углов.
Важно отметить, что предложенный метод также может быть использован для управления лучом любого типа, построенным по уравнению. (4) с разным весом. В качестве демонстрации была сформирована гиперкардиоида второго порядка с использованием весов а 2,1 = −1/5, а 2,2 = 2/5, а 2,3 = 4/5 , а главный луч был направлен на θ с = 0°, 45°, 135° и 225° по уравнению. (8) соответственно. Результаты представлены на рис. 4, и видно, что форма луча сохраняется независимо от угла поворота руля.
Рис. 4.
Увеличить Загрузить слайд
(В цвете онлайн) Гиперкардиоида второго порядка, управляемая под разными углами с использованием семимикрофонной конфигурации.
Рис. 4.
Увеличить Загрузить слайд
(В цвете онлайн) Гиперкардиоида второго порядка, управляемая под разными углами с использованием семимикрофонной конфигурации.
Близкий модальныйЭто исследование предложило непрерывно управляемый прямой доступ к памяти второго порядка. Начиная с общей характеристики луча, был разработан алгоритм построения управляемого луча с использованием монополя и диполей в фиксированных направлениях. Также были представлены конфигурации микрофонов, которые могут реализовать предложенный алгоритм. Результаты моделирования показали, что конфигурация с девятью микрофонами дает стабильные и высокие значения WNG, но конфигурация с семью микрофонами благоприятна для практической реализации из-за незначительных потерь WNG.
